给排水图纸会审

图纸会审内容与流程在建筑工程领域，图纸会审是一项至关重要的工作环节。

它不仅有助于提前发现和解决设计图纸中存在的问题，还能保障工程的顺利进行，提高工程质量，降低成本和风险。

那么，图纸会审到底包括哪些内容，又有着怎样的流程呢？接下来，让我们详细了解一下。

一、图纸会审的目的图纸会审的主要目的是使参与项目施工的各方人员熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案。

通过会审，可以消除图纸中的差错、遗漏和矛盾，确保施工的顺利进行，保证工程质量和安全。

二、图纸会审的参与人员通常，图纸会审由建设单位组织，施工单位、监理单位、设计单位等相关单位共同参与。

施工单位的项目经理、技术负责人、各专业工长等是图纸会审的主要参与者。

他们需要从施工的角度出发，对图纸进行详细的审查，提出施工中可能遇到的问题和困难。

监理单位的总监理工程师、专业监理工程师等要对图纸的合规性、合理性进行审查，监督施工单位和设计单位的沟通协调。

设计单位的项目负责人、各专业设计人员需要在会审中对施工单位和监理单位提出的问题进行解答和说明，必要时对图纸进行修改和完善。

建设单位的项目负责人、工程管理人员等则要协调各方关系，确保图纸会审的顺利进行。

三、图纸会审的内容1、建筑图（1）审查建筑物的平面布置、立面造型、层高、门窗位置及尺寸等是否符合设计规范和使用要求。

（2）检查建筑物的防火、防水、保温、隔热等构造措施是否合理。

（3）核对楼梯、电梯、阳台、雨篷等部位的设计是否满足安全和使用要求。

2、结构图（1）审查结构体系的选型、基础形式、柱网布置、梁的配筋等是否合理。

（2）检查结构构件的尺寸、标高、配筋等是否符合规范要求。

（3）核对预埋件、预留孔洞的位置和尺寸是否准确。

3、给排水图（1）审查给排水系统的设计是否满足使用要求，管径、坡度、标高是否合理。

（2）检查管道的布置是否与其他专业（如电气、暖通）存在冲突。

（3）核对卫生器具、消防设施的位置和选型是否符合规范。

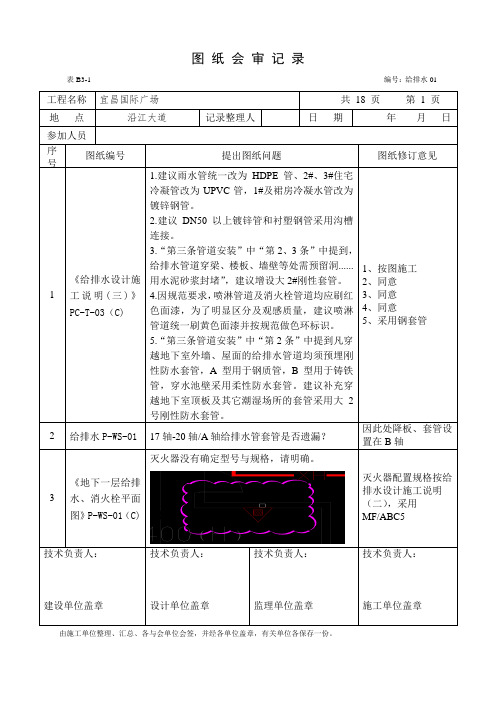

图纸会审记录表B3-1 编号：给排水01工程名称宜昌国际广场共18 页第 1 页地点沿江大道记录整理人日期年月日参加人员序号图纸编号提出图纸问题图纸修订意见1 《给排水设计施工说明(三)》PC-T-03（C)1.建议雨水管统一改为HDPE管、2#、3#住宅冷凝管改为UPVC管，1#及裙房冷凝水管改为镀锌钢管。

2.建议DN50以上镀锌管和衬塑钢管采用沟槽连接。

3.“第三条管道安装”中“第2、3条”中提到，给排水管道穿梁、楼板、墙壁等处需预留洞......用水泥砂浆封堵”，建议增设大2#刚性套管。

4.因规范要求，喷淋管道及消火栓管道均应刷红色面漆，为了明显区分及观感质量，建议喷淋管道统一刷黄色面漆并按规范做色环标识。

5.“第三条管道安装”中“第2条”中提到凡穿越地下室外墙、屋面的给排水管道均须预埋刚性防水套管，A型用于钢质管，B型用于铸铁管，穿水池壁采用柔性防水套管。

建议补充穿越地下室顶板及其它潮湿场所的套管采用大2号刚性防水套管。

1、按图施工2、同意3、同意4、同意5、采用钢套管2 给排水P-WS-01 17轴-20轴/A轴给排水管套管是否遗漏？因此处降板、套管设置在B轴3 《地下一层给排水、消火栓平面图》P-WS-01（C)灭火器没有确定型号与规格，请明确。

灭火器配置规格按给排水设计施工说明（二），采用MF/ABC5技术负责人：建设单位盖章技术负责人：设计单位盖章技术负责人：监理单位盖章技术负责人：施工单位盖章由施工单位整理、汇总、各与会单位会签，并经各单位盖章，有关单位各保存一份。

表B3-1 编号：给排水02工程名称宜昌国际广场共18 页第 2 页地点沿江大道记录整理人日期年月日参加人员序号图纸编号提出图纸问题图纸修订意见4 《地下一层给排水、消火栓平面图》P-WS-01（C)平面图上立管B1F-XHF-3-2与立管B1F-XHL-1-5之间有阀门，是否以平面图为准。

以平面图为准5 《地下一层给排水、消火栓平面图》P-WS-01（C)污水立管B3F-WL-2-1未见排出管，请明确。

浅谈建筑给排水施工图图纸会审注意事项作者：董绍斌来源：《沿海企业与科技》2006年第09期［摘要］为确保施工顺利进行和工程质量，在工程施工前应组织施工图图纸会审，让参建各方认真审查施工图,对施工图中存在的问题提出处理意见,预见性地解决施工中可能存在的问题。

文章论述建筑给排水施工图图纸会审应注意的事项。

［关键词］建筑给排水；施工图图纸；会审［作者简介］董绍斌南宁市建设工程质量监督站相思湖新区分站工程师，广西南宁，530007［中图分类号］TU206；TU82［文献标识码］A［文章编号］1007-7723(2006)09-0150-01施工图图纸会审是施工管理工作中施工准备阶段的一项重要技术工作，是由承担施工阶段监理的监理单位组织施工单位以及建设单位、材料、设备供货商等相关单位，在收到审查合格的施工图设计文件后，在设计交底前进行的全面熟悉和审查施工图纸的活动。

其目的有两方面：一是使施工单位和各参建单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案；二是为了解决图纸中存在的问题，减少图纸的差错，将图纸中的质量隐患消灭在萌芽之中。

为了保证施工图图纸会审的质量，在审查施工图时，除按照施工图图纸会审的内容和审查的原则认真查看图纸外，笔者认为还要特别注意以下事项：1.要注意查看给排水管道安装与建筑结构的关系。

如预留、预埋位置与安装实际需要是否相符；设备基础位置、尺寸、标高是否满足管道敷设的需要；管道沟位置、尺寸、标高是否满足管道敷设的需要；建筑标高基准点和放线基准位置是否明确；给排水、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾，主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。

2.看设计总图时要审核总设计用水量是否配合、当地的平均水压与选用的管径是否合适，同时考虑水质的洁净程度，以防水垢积聚减小管道流量的发生。

要核对管道与其他管道或建筑物有无影响和妨碍施工，是否需要改道。

原创不容易，【关注】店铺，不迷路！图纸审查流程一、图纸会审目的为了优化设计，保证图纸质量，保证工程质量和进度，建立了完整的图纸会审制度。

二、适用范围房屋建筑工程、市政工程和给排水工程。

施工图包括：施工图、设计联系单、施工技术联系单等技术要求文件。

三、图纸会审制度1、设计图纸控制：在投标设计或与设计单位签订合同时，特别注意设计图纸中各专业设计师的图纸会签制度，尽量减少各专业在图纸中的矛盾和错误。

点击此处免费下载施工技术资料2、图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求明确，设计及相关人员签字，设计院盖章，现场负责人保存图纸接收记录和图纸归档。

3、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸，做好图纸发放记录，并明确记录名称、图纸编号、份数、接收单位、接收时间和接收人签字。

监理单位负责审查施工图纸并分发给各施工单位。

各施工单位接受的图纸必须有监理单位盖的施工图纸专用章。

下列4、图纸会审人员：人员必须参加图纸会审业主：现场负责人员和其他技术人员；设计师：设计院总工程师、项目负责人、各专业设计负责人；监理：各专业项目总监、副总监、监理工程师；施工单位：项目经理、项目副经理、项目总工程师、各专业技术负责人；其他相关单位：技术负责人。

5、图纸会审时间控制：设计图纸分发后三个工作日内，监理方负责组织业主、设计、监理、施工单位等相关单位进行设计交底。

设计交底后十五个工作日内，施工单位或监理方负责组织上述单位进行图纸会审。

6、图纸会审时，建设单位、监理单位等专业工程技术人员根据自身存在的问题或对图纸的优化建议以书面报告材料的形式分发过来讨论。

7、图纸会审会议应由业主或监理主持，主持单位应做好会议记录并与会人员签字。

8、图纸会审各单位在图纸会审会议上提出的问题或优化建议必须经过讨论才能做出明确的结论；对于需要再次讨论的问题，在联合听证笔录上注明最终答复日期。

9、图纸会审记录由监理负责整理并分发给相关单位执行，存档。

水电图纸会审记录一、会审时间与地点会审时间：＿____年_____月_____日会审地点：＿____会议室二、参加会审的单位及人员1、建设单位：＿____、＿____2、设计单位：＿____、＿____3、监理单位：＿____、＿____4、施工单位：＿____、＿____三、会审内容（一）给排水部分1、图纸中对于给水管材的选型和规格说明是否清晰明确？经会审发现，部分给水管的材质和管径在图纸中表述不够详细，可能导致施工过程中的材料采购和安装出现偏差。

建议设计单位进一步明确给水管的材质，如 PPR 管、PE 管等，并标注清楚管径大小及对应的使用部位。

2、排水系统的坡度设计是否合理？在图纸中，部分排水管道的坡度设计未充分考虑实际施工条件和排水要求。

例如，某些区域的排水坡度较小，可能影响排水效果，容易造成积水。

建议设计单位根据现场实际情况，对排水坡度进行优化调整，确保排水顺畅。

3、卫生间、厨房等用水区域的给排水点位布置是否满足使用需求？通过会审讨论，发现部分卫生间和厨房的给排水点位设置不够合理，如洗手盆、洗菜盆的水龙头位置与实际使用习惯不符，地漏位置不利于排水等。

建议设计单位根据人体工程学和实际使用功能，对给排水点位进行重新布置，以提高使用的便利性和舒适性。

4、消防栓的设置位置和数量是否符合消防规范要求？图纸中消防栓的布置需要进一步核实，部分区域消防栓的覆盖范围可能存在盲区，数量也可能不足。

建议设计单位按照相关消防规范，对消防栓的位置和数量进行合理调整，确保在火灾发生时能够有效地发挥灭火作用。

（二）电气部分1、配电箱的位置和规格是否合理？部分配电箱的位置设置在不方便操作和维护的地方，且规格大小可能无法满足实际用电负荷的需求。

建议设计单位根据建筑物的布局和用电设备的分布，合理调整配电箱的位置，并根据负荷计算结果，确定合适的配电箱规格。

2、电线电缆的选型和敷设方式是否符合规范？在图纸中，对于电线电缆的型号、规格及敷设方式的标注存在一些不清晰的地方。

P1-P13问题
给排水：
1、彩铝管安装落水点欠缺，多处需增设。

2、采用露台散水不美观。

3、P1-P13排水修改版没有二、三层图纸，施工有难度，容易出
错。

4、所有户型都有相应的卫生间，坐便器在梁位上。

5、底板排水管遇沉台转弯较多，材料在蓝图上无法计算。

电：
1、业主要求所有的用户总箱设于地下室，遇12墙需穿墙是否合
适。

2、电表箱到用户箱是否使用桥架。

3、用户箱配线是否按蓝图制作。

G1、G2、G3问题
给排水：
1、高层YL-7-8-9-10在外墙，业主认为不合适，应取消。

2、三十一、三十二、三十三、三十四层上面雨水落水点少，很容
易积水、下水慢。

电：
1、三层一表电表箱配制需到位，需及时安装。

2、均压环焊接蓝图具体说明不详细，施工时材料多处重复。

给排水图纸会审要点及常见问题建筑给排水专业与有关方面的关系建筑给排水专业与有关方面的关系(1)各用电设备的位置与供水(电)及控制位置、容量是否匹配，零配件及控制设备能否满足要求。

(2)水管道与电气线路、通风、空调的敷设位置和走向相互有无干扰，埋地管道或管道沟与电缆沟之间有无矛盾。

(3)水、电、气、风管道或线路在安装施工中的衔接部位和施T顺序是否明确。

(4)管道井的内部布置是否合理。

(1)预留、预埋位置与安装实际需要是否相符。

(2)设备基础位置、尺寸、标高是否满足管道敷设的需要。

(3)管道沟位置、尺寸、标高是否满足管道敷设的需要。

(4)建筑标高基准点和放线基准位置是否明确。

(5)给排水、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾。

(6)有关建筑设计。

如主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。

施工图审核要点(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。

(2)图纸资料是否齐全。

(3)设计是否合理，有无遗漏，图纸中的标注有无错误，有关管道编号、设备型号是否完整无误。

(4)设计说明及设计网中的技术要求是否明确。

设计是否符合企业施工技术装备条件。

(5)设计意图、工程特点、设备设施及其控制工艺流程。

工艺要求是否明确，各部分设计是否明确。

(6)管道安装位置是否美观和使用方便。

(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。

(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。

(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。

(10)有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。

审图要点(1)设计说明应包括设计依据、设计范围，给排水、t肖防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐油漆、管道及设备保温等内容。
