智能家居布线系统

智能家居系统的布线和配置教程智能家居系统的布线和配置是实现智能化生活的关键一步。

在现代科技的推动下，智能家居系统已经成为越来越多家庭的选择。

通过合理的布线和配置，我们可以充分利用智能设备的功能，为生活带来更多便利和舒适。

本文将介绍智能家居系统的布线和配置教程，帮助读者更好地理解和运用智能家居技术。

一、布线准备在进行智能家居系统的布线前，我们需要进行一些准备工作。

首先，确定需要安装智能设备的房间和位置。

根据实际需求，可以选择安装智能灯具、智能插座、智能门锁、智能窗帘等设备。

其次，测量房屋的建筑面积，了解每个房间的尺寸和结构，以便合理规划布线路径。

最后，购买所需的智能设备，确保其兼容性和质量，以提供稳定可靠的智能化体验。

二、布线规划在进行布线规划时，我们需要考虑以下几个方面：电源供应、网络连接和设备位置。

首先，确保每个智能设备都能够接受稳定的电源供应。

如果需要，可以选择使用智能插座或布线到电源插座。

其次，为智能设备提供可靠的网络连接。

如果房间中的无线信号不稳定，可以考虑使用以太网布线连接路由器和设备，以提供更快的数据传输速度和更可靠的网络连接。

最后，确定设备的安装位置和布线路径。

根据设备的功能和使用方式，合理规划设备的位置，避免布线过程中的交叉与混乱。

三、布线步骤1. 室内布线：首先，从电源插座位置到每个设备位置拉线。

控制面板、插座、灯具等设备的电源线都需要连接到电源插座。

其次，将各个设备使用以太网线连接到路由器。

注意选择合适长度的网线，避免出现过长或过短的情况。

最后，根据设备的位置和功能连接各个智能设备，如灯具、窗帘、门锁等。

2. 室外布线：室外布线需要特别注意安全因素。

首先，选择防水、防尘的接线盒，并确保布线过程中的接头紧固可靠。

其次，为室外设备选择适当的电源线，并保证电源线与室内供电线路的连接牢固可靠。

最后，对室外设备进行必要的防雷、防静电处理，确保设备在恶劣天气条件下的正常工作。

四、配置设置布线完成后，我们需要进行相应的配置设置，以让智能家居系统正常工作。

智能化家居综合布线系统设计与实施摘要：未来家居的基本功能是能够为人们提供一个舒适、安全、方便和高效率的生活环境，这样的环境依赖现有的科技已成为可能。

家居装修之前要有前瞻远光，在装修之前就应把智能化策略应用在新房综合布线系统里，否则等哪些看不见的工程实施完工之后，再去考虑智能化的家居设计可能已经晚矣，当信息化、智能化的浪潮更快速的席卷世界的每个角落时，人们的思维习惯上将会发生重大变化，智能化的综合布线系统将会为人们营造更优质、更丰富的生活。

关键词：智能家居；综合布线；弱电设计中图分类号：tu855 文献标识码：a 文章编号：1007-9599 （2012） 17-0000-02现在的家居装修布线要考虑的因素很多，除了要布设电线、电视有线电缆和电话线、音响线、视频线等，还要布设智能终端的连接线。

估计数年后，没有家庭智能综合布线系统的房子，与未来市场需求率将背道而驰，这类的家居就会像过时了的产品一样，慢慢被市场淘汰。

我们在装修的时候，就要有目的的就将各种音频，视频，网络等强弱电线缆布置在一个合理的环境下，为以后的增添新设备、提高生活质量做准备。

现代生活娱乐、信息通信、安防监控需求在不断增长，依赖现有的网络资源加上可触控屏幕平板电脑终端可远程控制各种家用物联网相关的电器设备、并提供智能监控，自动报警功能，这都需要组建一个的智能综合布线系统。

这种家庭综合布线系统就成为目前人们生活质量提高迫切的需求，所以使用行业标准的家用综合布线系统逐渐成为继水、电、气之后第四种必不可少的家庭基础设施。

1 智能家居综合布线智能家居是一个典型的3c（computer， communication 和consumer）系统，即利用现代化通讯技术，把带有电子通讯设备的家电产品有机联系在一起，实现家电产品设备之间的智能化及网络化的控制，提高消费者的生活质量，也为提供一个方便、快捷、安全及高效率的生活环境。

要完成这样一个复杂系统，智能综合布线系统要优先考虑。

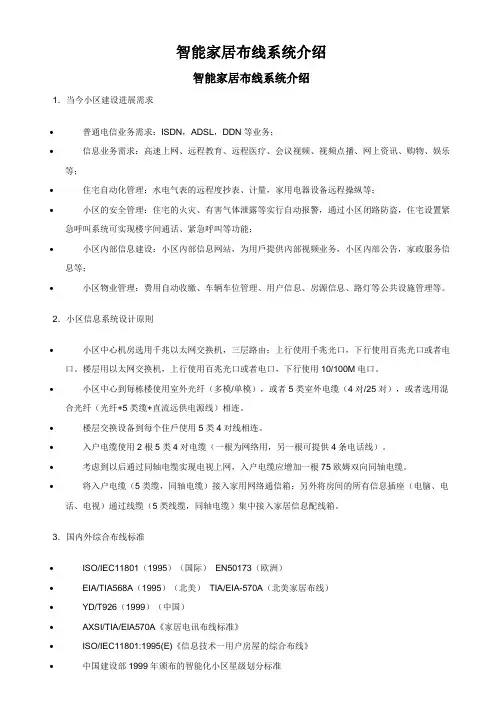

智能家居布线系统介绍智能家居布线系统介绍1．当今小区建设进展需求•普通电信业务需求：ISDN，ADSL，DDN等业务；•信息业务需求：高速上网、远程教育、远程医疗、会议视频、视频点播、网上资讯、购物、娱乐等；•住宅自动化管理：水电气表的远程度抄表、计量，家用电器设备远程操纵等；•小区的安全管理：住宅的火灾、有害气体泄露等实行自动报警，通过小区闭路防盗，住宅设置紧急呼叫系统可实现楼宇间通话、紧急呼叫等功能；•小区內部信息建设：小区內部信息网站，为用戶提供內部视频业务，小区內部公告，家政服务信息等；•小区物业管理：费用自动收缴、车辆车位管理、用户信息、房源信息、路灯等公共设施管理等。

2．小区信息系统设计原則•小区中心机房选用千兆以太网交换机，三层路由；上行使用千兆光口，下行使用百兆光口或者电口。

楼层用以太网交换机，上行使用百兆光口或者电口，下行使用10/100M电口。

•小区中心到每栋楼使用室外光纤（多模/单模），或者5类室外电缆（4对/25对），或者选用混合光纤（光纤+5类缆+直流远供电源线）相连。

•楼层交换设备到每个住戶使用5类4对线相连。

•入户电缆使用2根5类4对电缆（一根为网络用，另一根可提供4条电话线）。

•考虑到以后通过同轴电缆实现电视上网，入户电缆应增加一根75欧姆双向同轴电缆。

•将入户电缆（5类缆，同轴电缆）接入家用网络通信箱；另外将房间的所有信息插座（电脑、电话、电视）通过线缆（5类线缆，同轴电缆）集中接入家居信息配线箱。

3．国内外综合布线标准•ISO/IEC11801（1995）（国际）EN50173（欧洲）•EIA/TIA568A（1995）（北美）TIA/EIA-570A（北美家居布线）•YD/T926（1999）（中国）•AXSI/TIA/EIA570A《家居电讯布线标准》•ISO/IEC11801:1995(E)《信息技术一用户房屋的综合布线》•中国建设部1999年颁布的智能化小区星级划分标准1998年9月美国国内标准委员会（ANSI）与TIA/EIA协会及更新家居布线的标准，并重新定为ANSI TIA/EIA-570A-家居电讯布线标准（Residential Telecommunications Cabling Standard）订出家居布线的等级。

一体化智能家居系统布线一、概述近年来，智能家居系统的快速发展为人们的生活带来了便利和舒适。

而在智能家居系统中，布线作为其基础设施之一，起着关键的作用。

本文将介绍一体化智能家居系统的布线方案及注意事项。

二、基础设施概述一体化智能家居系统的布线需要考虑以下几个基础设施：1. 电源线路：智能家居系统的各个设备需要电力供应，因此电源线路的布置至关重要。

合理分布电源插座，确保各个设备的供电稳定可靠。

2. 通信线路：智能家居系统的各个设备需要相互通信，因此通信线路的布置至关重要。

可以选择有线网络或者无线网络，根据实际需求合理布置。

3. 控制线路：智能家居系统的各个设备需要与中央控制器相连，因此控制线路的布置至关重要。

选择高品质的控制线路，确保信号传输的准确性和稳定性。

三、布线方案针对一体化智能家居系统的布线，以下是一个可行的方案：1. 布线规划：在开始布线之前，应该进行合理的规划。

根据房屋的结构和具体需求，在平面图上标注出各个设备的位置以及相应的线路走向。

确保线路长度合理，减少线损。

2. 分区布线：根据不同区域的功能需求，将房屋划分为不同的区域，并分别布置相应的线路。

例如，客厅、卧室、厨房等可以划分为不同的区域，并在各个区域内布置相应的控制线路和电源线路。

3. 优化走线：为了美观和安全考虑，应该尽量避免将线路暴露在外。

可以利用墙壁内置的走线槽，或者通过地板、天花板等进行隐藏走线。

在布置线路时，避免与水管、电线等其他设施交叉，确保安全。

四、注意事项在一体化智能家居系统的布线过程中，需要注意以下几个问题：1. 安全性：布线过程中，要确保安全，尽量避免触电和短路等问题。

选择符合国家标准的电线和插座，并注意绝缘处理。

2. 美观性：布线过程中，要注重美观。

尽量将线路隐藏起来，避免走线杂乱，影响整体的美观效果。

3. 扩展性：布线时，要考虑到未来可能的系统扩展和添加新设备的需求。

预留一些线路和插座，以备将来的需求。

四、总结一体化智能家居系统的布线是其基础设施之一，直接影响到系统的稳定性和使用效果。

智能家居系统的布线及配置教程智能家居系统的快速发展为我们的居住环境带来了许多便利和舒适。

在搭建智能家居系统过程中，布线及配置是一个至关重要的环节。

正确的布线和配置能够保证智能设备的顺利运行，并确保整个系统的稳定性和安全性。

本文将为大家详细介绍智能家居系统的布线及配置教程，帮助您轻松搭建智能家居。

第一步：规划布线方案在布线之前，我们需要仔细规划整个智能家居系统的布线方案。

首先，确定主要的智能设备和其所需的网络连接方式。

如安装智能门锁、安防摄像头等，需要考虑网络线缆和电源插座的位置。

其次，确定智能设备之间的连接方式，例如无线Wi-Fi或有线网络连接。

最后，考虑整个房屋的布线设计，以确保每个房间都能覆盖到网络和电源。

第二步：选择合适的网络设备选择合适的网络设备对于智能家居系统的稳定运行至关重要。

一般来说，使用无线Wi-Fi和有线网络结合的方式可以保证网络的稳定性和覆盖范围。

我们需要选择一款高性能、高安全性的路由器作为核心设备，并根据房屋的面积和需求选择合适的扩展设备，以确保信号覆盖到每个角落。

第三步：布线工作开始布线前，我们需要对房屋的电源和网络布线进行合理的规划。

首先，确定每个房间需要的电源插座数量，并确保插座的位置方便于智能设备的安装和使用。

对于有线网络连接的设备，需要预留网络线缆的通道，并确保线缆的长度能够覆盖到每个设备。

此外，还需要考虑安装面板的位置和高度，以便于操作和维护。

第四步：配置智能设备布线完成后，我们需要对智能设备进行正确的配置。

首先，根据设备提供的说明书，按照步骤连接设备到网络或电源。

然后，下载并安装设备相关的手机App，并按照指导进行设备的注册和配置。

在配置过程中，需要设置设备的名称、密码以及其他个性化的设置。

此外，还需确保每个设备都能够与核心设备进行正常的通信和互联。

第五步：测试和调试配置完成后，我们需要对整个智能家居系统进行测试和调试，以确保系统的稳定和正常工作。

可以逐个检查每个设备的功能是否正常，例如智能灯泡是否能正常开关、智能插座是否能控制电源的开关等。

智能家居综合布线系统的基本概念智能家居综合布线系统的基本概念智能家居是现代家居生活的一种新趋势，它在传统家居的基础上集成了各种智能化技术，实现了家庭管理、环境控制、安全监测、娱乐等多项功能。

智能家居综合布线系统是实现智能家居技术的重要基础，它是指利用总线技术将各种智能设备和传感器联通起来，实现互联互通、智能化控制的一个系统。

智能家居综合布线系统的基本概念包括以下几个方面：一、综合布线系统的组成智能家居综合布线系统由三大部分构成：核心控制单元、智能设备和网络。

核心控制单元是整个系统的大脑，它管理和控制智能设备的工作，采集和处理传感器信号，以及提供和管理互联网和局域网的接口。

智能设备是连接到综合布线系统中的各种设备，包括安防系统、照明系统、环境控制系统、音视频系统等等。

网络则是综合布线系统的通信基础，它能够将各个智能设备之间连接起来，实现数据的传输和控制的指令下达。

二、综合布线系统的架构智能家居综合布线系统的架构通常采用分布式结构，即将各种智能设备分布在不同的区域或房间内，然后通过网络连接起来统一管理和控制。

分布式结构的好处是更加灵活和可扩展，能够适应不同家庭的需求和扩张。

同时，综合布线系统的架构也要考虑对安全和隐私的保护，确保数据的传输和存储的安全性和可靠性。

三、综合布线系统的传输媒介智能家居综合布线系统的传输媒介一般都采用有线传输，比如采用Cat5e、Cat6等标准的网络线缆进行传输，也有采用光纤作为传输媒介的。

有线传输的好处是传输稳定可靠，信号不容易干扰，且支持高速传输。

同时，综合布线系统也支持无线传输，如Wi-Fi、蓝牙等无线协议，能够方便地实现设备之间的连接和数据传输。

四、综合布线系统的功能智能家居综合布线系统的功能主要包括如下几个方面：安防、照明、环境控制、音视频、家庭办公、健康管理等。

安防功能包括门窗传感器、红外监控器、烟雾传感器等，能够实现对家庭安全的监测和警报。

照明功能包括照明控制、灯光情景模拟等，能够实现智能化的照明管理。

智能家居布线方式目前市场上智能家居产品，根据布线方式划分，主要有集中控制、现场总线、无线方式三种技术。

其中无线控制系统又可分为红外通讯、射频无线通讯、电力载波通讯三类。

下面介绍这几种控制技术的基本概念。

1、集中控制技术采用集中控制方式的智能家居系统，主要是通过一个以单片机为核心的系统主机来构建，中心处理单元（CPU）负责系统的信号处理，系统主板上集成一些外围接口单元，包括安防报警、电话模块、控制回路输入/输出（I/0）模块等电路。

这类集中控制方式的系统主机板一般带8路的灯光、电器控制回路，8路报警信号输入，3-4路抄表信号接入等。

由于系统容量的限制，一旦系统安装完毕，扩展增加控制回路比较困难。

这类产品由于采用星型布线方式，所有安防报警探头、灯光及电器控制回路必须接入主控箱，与传统室内布线相比增加了布线的长度，布线较复杂。

目前市场上这类产品较多。

2、现场总线技术现场总线控制系统则通过系统总线来实现家居灯光、电器及报警系统的联网以及信号传输，采用分散型现场控制技术，控制网络内各功能模块只需要就近接入总线即可，布线比较方便。

一般来说，现场总线类产品都支持任意拓扑结构的布线方式，即支持星型与环状结构走线方式。

灯光回路、插座回路等强电的布线与传统的布线方式完全一致。

“一灯多控”，在家庭应用比较普遍，以往一般采用“双联”、“四联”开关来实现，走线复杂而且布线成本高。

若通过总线方式控制，则完全不需要增加额外布线。

是一种全分布式智能控制网络技术，其产品模块具有双向通信能力，以及互操作性和互换性，其控制部件都可以编程。

典型的总线技术采用双绞线总线结构，各网络节点可以从总线上获得供电（24V/DC），亦通过同一总线实现节点间无极性、无拓扑逻辑限制的互连和通信，信号传输速率和系统容量则分别为10KBPS和4G。

现场总线控制系统采用总线式的结构，主要由电源供应器、双绞线和功能模块三个基本部分组成。

每个功能模块都是串连在双绞线上，互相的连接不分极性。

智能家居布线方案介绍智能家居是指通过现代科技手段将各种设备和家居用品联网，实现智能化控制和管理的家居系统。

在智能家居系统中，布线方案至关重要，它决定了设备之间的互联和通信效果。

本文将提供一个简单而实用的智能家居布线方案。

布线原则在制定智能家居布线方案时，应考虑以下原则：1. 安全性：确保电路和设备的正常运行，预防电气事故和火灾风险。

2. 灵活性：布线方案应具备可扩展性，以适应日后可能添加或更换的设备。

3. 效能：优化布线，确保各个设备之间的通信效果良好，避免信号干扰和延迟。

4. 美观性：布线应尽量隐蔽，避免影响家居装饰和美观程度。

布线建议基于以上原则，以下是一些建议的智能家居布线方案：1. 中心布线：在家居的核心区域设计一个中心布线点，将所有智能设备的信号线集中连接到该点。

中心布线点可以是电线管或者安装在墙壁上的连接盒。

2. 分支布线：从中心布线点开始，分别布置不同区域的分支布线。

每个分支布线应该包括该区域内的智能设备和传感器，在布线过程中应保持足够的间距，以避免信号干扰。

3. 无线布线：除了有线布线，也可以考虑利用无线技术进行布线。

无线布线可以降低安装难度和成本，并且提供更大的灵活性。

但需要注意无线信号的覆盖范围和稳定性。

4. 安全保护：在布线过程中，应注意使用合适的保护措施，如过电流保护器和漏电保护器，以确保电路的安全性和稳定性。

5. 标识和记录：在布线完成后，应详细标识每个设备和线缆的位置，并记录布线图和设备连接关系，以便日后维护和升级。

结论智能家居布线方案是智能家居系统的基础，它决定了系统的效能和稳定性。

通过遵循安全、灵活、效能和美观的布线原则，并结合中心布线、分支布线、无线布线等策略，可以实现一个简单而实用的智能家居布线方案。

智能家居布线方式(电力载波、总线、无线)智能家居介绍智能家居是指通过人工智能技术和物联网技术，对家庭各种设备进行集成控制，从而实现家庭自动化、智能化的生活体验。

智能家居系统包括家庭娱乐、照明、安防、环境控制、健康管理、家庭办公等各种场景，并通过手机、平板电脑等多种终端来控制和管理。

智能家居布线方式智能家居布线方式是指将各种设备进行有线或无线的连接和控制，其中最常用的有电力载波、总线、无线三种方式。

电力载波电力载波是指利用家用电线作为信道传输控制信号的一种方式。

具体是在电力公司提供的交流220V前点位置上，插入一块600HZ的载波滤波器，将信号叠加在交流电中传输，通过专门的载波信号接收器，可以控制家庭设备。

电力载波的优点是无需额外的布线，利用原有电线进行传输，节省了布线成本，可以在各个电器之间传输信号，操作方便。

但是电力载波的稳定性不够，如果家中有大功率电器，会造成干扰影响传输效果，另外电力载波的速度比较慢，难以支持高速数据传输。

总线总线是指通过一根线或多根线将控制信号传输到各个设备的一种方式。

总线可以分为三个部分：传输线、控制器和终端设备。

传输线指总线上用来传输数据的通道，控制器是总线上的数据交流中心，负责控制终端设备的通信和活动，终端设备是接收控制器信息的节点，通过终端设备可以对家电等设备进行控制。

总线的优点是速度快、传输稳定，支持大型智能家居系统，可以进行复杂的联动控制。

缺点是需要专业人员进行安装和调试，成本较高，同时可能存在单点故障的风险。

无线无线是指利用无线通信技术进行设备之间的传输和控制。

无线通信方式基本分为三种：红外线、蓝牙和Wi-Fi。

红外线主要用于遥控，不能支持联动，通讯距离和通讯角度都较为受限。

蓝牙通讯距离比较短，只能在同一个房间内进行通讯，但是耗电低，传输速度快，适合用于小型智能家居设备的控制。

Wi-Fi通讯是最常用的无线通讯方式，在家庭内部布线后，可以轻松连接各种智能家居设备。
