混凝土空心砌块监理细则

目录1．专业工程特点2．编制依据3．监理工作流程4．监理工作的控制要点及目标值5．监理工作的方法及措施6.监理砌体安全措施砌体工程施工质量监理实施细则1。

专业工程特点：本工程承重为异形柱剪力墙结构，非承重砌体工程按设计宜采用200厚混凝土小型空心砌块MU10，M7.5混合砂浆砌筑,建筑物的轻隔墙采用200厚加气混凝土砌块，M7。

5混合砂浆砌筑.填充墙高于3m时应在门窗顶或沿墙高2m左右设置一道圈梁。

墙长于5m时，应每3m左右设置一根构造柱。

砌体沿构造柱每隔500设置拉接,6、7度时伸入墙内1000。

2. 编制依据：2.1监理规划2。

2施工组织设计2.3本工程施工设计及说明2.4中华人民共和国《工程建设标准强制性条文》2.5上海市《工程建设标准强制性条文》2。

6GB50319-2000《建设工程监理规范》2.7GB50300-2001《建筑工程施工质量验收统一标准》2.8 GB50203-2002《砌体工程施工质量验收规范》2。

9 GB50003—2001《砌体结构设计规范》2.10 GB50011-2001《建筑抗震设计规范》2。

11 GB50204—2002《砼结构工程施工质量验收规范》2.12 GB50010-2002《砼结构设计规范》2。

13 JGJ/T14《砼小型空心砌块建筑技术规范》2。

14 JGJ98《砌筑砂浆配合比设计规程》2。

15 GBJ119《砼外加剂应用技术规范》2。

16GB8239《普通型砼小型空心砌块》2.17GB11968《蒸压加气砼砌块》2.18 JC860《砼小型空心砌块砌筑砂浆》3. 监理工作流程4.监理工作的控制要点及目标值4.1砌体施工质量的目标值：砌体填充墙质量控制等级在B级以上，全部砌块工程的施工质量必须达到合格标准。

4。

2工程质量规范标准和检查方法4。

2.1 混凝土小型空心砌块工程注:带*为强制性条文4.2。

2填充墙砌体分项工程4。

3监理预控要点：4。

3.1熟悉施工图纸审核施工方案(或砌块排列图）搞清不同楼层、不同部位对砌体标号、施工质量控制等级、砂浆标号的要求,对各部位砖砌体的配筋、予留孔、予埋件（予埋木砖）的位置、尺寸、要求做到心中有数，便于现场巡视时检查。

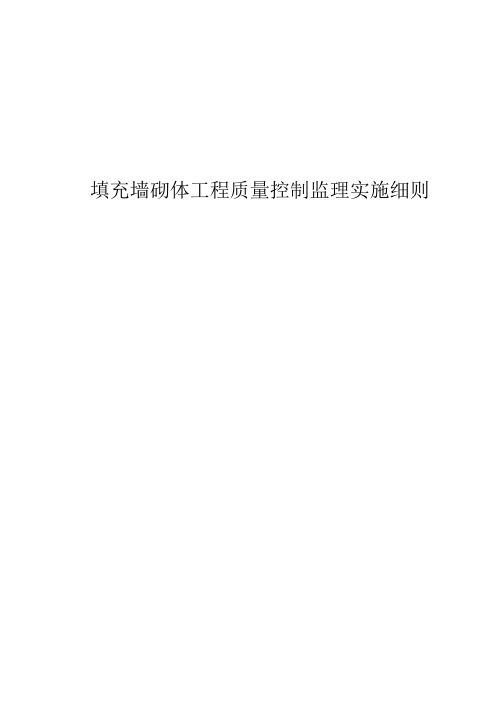

填充墙砌体工程质量控制监理实施细则文件名称：填充墙砌体工程质量控制监理实施细则文件编号：1．适用范围：适用于房屋建筑采用空心砖、蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块等砌筑填充墙砌体工程质量控制。

2．编制依据：2．1已批准的监理规划2．2设计文件（含设计施工图纸、图纸会审和变更）2．3已批准的施工组织设计2．4砌体工程施工质量验收规范（GB50203——2002）2．5与专业工程有关的标准、规程和技术资料3．质量控制流程（附后）4．质量要求：4．1填充墙砌体工程主控项目4．1．1砖、砌块和砌筑砂浆的强度等级应符合设计要求4．2填充墙砌体工程一般项目4．2．1填充墙砌体一般尺寸的允许偏差应符合下表的规定：填充墙砌体一般尺寸允许偏差4．2．2蒸压加气混凝土砌块砌体和轻骨料混凝土小型空心砌块砌体不应与其他块材混砌。

4．2．3填充墙砌体的砂浆饱满度及检验方法应符合下表的规定。

三明市工程建设监理有限公司填充墙砌体的砂浆饱满度及检验方法4．2．4填充墙砌体留置的拉结钢筋或网片的位置应与块体皮数相符合。

拉结钢筋或网片应置于灰缝中，埋置长度应符合设计要求，竖向位置偏差不应超过一皮高度。

4．2．5填充墙砌筑时应错缝搭砌，蒸压加气混凝土砌块搭砌长度不应小于砌块长度的1/3；轻骨料混凝土小型空心砌块搭砌长度不应小于90mm；竖向通缝不应大于2皮。

4．2．6填充墙砌体的灰缝厚度和宽度应正确。

空心砖、轻骨料混凝土小型空心砌块的砌体灰缝应为8~12mm。

蒸压加气混凝土砌块砌体的水平灰缝厚度及竖向灰缝宽度分别宜为15mm和20mm。

4．2．7填充墙砌至接近梁、板底时，应留一定空隙，待填充墙砌筑完并应至少间隔7天后，再将其补砌挤紧。

5．监理工作控制要点、方法及措施5．1专业监理工程师应认真研究施工图纸，搞清不同部位对砌体强度、砂浆强度等级的要求，对各部位砌体的预留洞、预埋件、预埋木砖的位置，做到心中有数，便于巡视检查。

5．2专业监理工程师审核承包单位的施工技术方案，特别应检查其墙体垂直度、平整度、标高的控制措施，并督促其进行技术交底。

砌体工程监理实施细则本细则中的砌体是指按砖混结构施工的实心粘土砖砌体和按框架结构施工的空心粘土砖、砼加气块及非承重墙砌体。

第一部分砖混结构中的砌体工程一、砌体砌筑前准备⒈对已施工的基础梁面和板面先进行轴线放样和标高测量,对基础梁轴线偏心或板四周轴线偏心可能产生砌筑探头砖的应先进行处理补齐,梁面与板面找平根据需要找平厚度,当厚度小于2cm时,采用水泥砂浆找平,当厚度大于2cm时应采用细石砼找平,严禁边砌筑边找平。

⒉根据砖的实际厚度和层高及砂浆允许厚度先确定单皮砖,以确定皮数杆十皮砖厚度,皮数杆刻度线应同时标注抗震拉结筋间距线。

考虑皮数杆十皮砖厚度尽可能少变化,应采用同厂家的粘土砖。

一般灰缝厚度在8~10mm、10~12mm之间最小8mm,最大12mm。

⒊砌体砌筑所有的粘土砂浆或石灰膏混合砂浆,在拌和前应先设置化膏池,对所拌合的粘土和石灰先进行化膏,反对粘土和石灰未化膏就直接拌合使用。

⒋砌体砌筑前应根据平面图所示的窗间墙和转角墙的不同尺寸,确定不同长度尺寸的抗震拉结筋,抗震拉结筋统一要求做成U字形筋,弯钩方向应与U面垂直(即安装后弯钩向下)、抗震拉结筋在安装前应按不同长度尺寸分别挂在需要安装部位的构造柱钢筋上。

⒌.对于本工程采用的钢筋砼洞口过梁,要求按施工设计采用现浇或预制的钢筋砼过梁,钢筋砼过梁的配筋和尺寸均按施工设计或标准图集执行。

⒍木门窗安装固定所用的木砖均采用标准砖尺寸,并应考虑固定钉、打入方向与木纹方向垂直,门窗框固定点除砼柱、梁外,砌体范围要求采用标准砖尺寸的素砼预制块,并按图集要求的固定点数量预先制好,在砌体砌筑前分发至各操作岗位。

二、砌体砌筑⒈砌体砌筑前要求提前对砖进行浇水湿润,保证砖湿润面积在15%左右(检查时截断整砖,看边缘吸水深度,当吸水深度大于1cm时,即视为符合要求),夏季施工还应定时间补充浇水,严禁干砖上墙。

⒉砌体砌筑采用"三一"方法砌筑,每层前四皮砖均应先摆砖(竖缝模数有出入或短样摆砖有困难时,允许调大构造柱断面尺寸),以及练习十字角、丁字角、240mm墙与120mm墙交接的组砌方法(其中:所有转角要求不允许出现正面通缝、包心通缝和25头)。

混凝土小型空心砌块砌体工程监理检查与验收细节一、监理检查细节（一）施工材料监理（1）普通混凝土小型空心砌块：普通混凝土小型空心砌块的尺寸允许偏差、外观质量、抗压强度等应符合规范要求。

（2）轻骨料混凝土小型空心砌块：轻骨料混凝土小型空心砌块的尺寸允许偏差、外观质量、密度等级、抗压强度等应符合规范要求。

（二）施工过程监理（1）“组砌”与“灰缝”控制：1）普通小砌块砌筑时，可为自然含水率，当天气干燥炎热时，可提前洒水湿润，轻骨料小砌块，因吸水率大，宜提前一天浇水湿润。

当小砌块表面有浮水时，为避免游砖，不应进行砌筑。

2）小砌块砌筑前应预先绘制砌块排列图，并应确定皮数。

不够主规格尺寸的部位，应采用辅助规格小砌块。

3）小砌块砌筑墙体时应对孔错缝搭砌，当不能对孔砌筑时，搭接长度应≥90mm，当个别部位不能满足时，应在水平灰缝中设置拉结钢筋网片，网片两端距“砌体竖缝”长度均应≥300mm。

竖向通缝（搭接长度<90 mm）不得超过两皮。

4）小砌块砌筑应将底面（壁、肋稍厚一面）朝上“反砌”于墙上。

5）小砌块砌体的水平灰缝应平直，按净面积计算水平灰缝砂浆饱满度应≥90%，竖向灰缝砂浆饱满度应≥80%，“竖缝凹槽”部位应用砂浆填实，不得出现瞎缝、透明缝。

6）小砌块砌体的水平灰缝厚度和竖向灰缝宽度宜为10mm，但≥8 mm，也≤12 mm，铺砂浆的长度不宜超过两块主规格块体的长度。

7）需要移动砌体中的小砌块或砌体被撞动后，应重新铺砌。

8）“厕浴间”和有防水要求的楼面，墙底部应浇筑高度≥120mm的混凝土坎。

9）小砌块清水墙的勾缝应采用加浆勾缝，当设计无具体要求时宜采用平缝形式。

10）雨天砌筑应有防雨措施，砌筑完毕应对砌体进行遮盖。

（2）留置接搓、拉结筋：1）墙体转角处和纵横墙交接处应同时砌筑，临时间断处应砌成斜接搓，斜接搓的水平投影长度不应小于高度的2/3。

2）砌块墙与后砌隔墙交接处，应沿墙高每400 mm在水平灰缝内容置≥2Φ4、横筋间距≥200 mm的焊接钢筋网片。

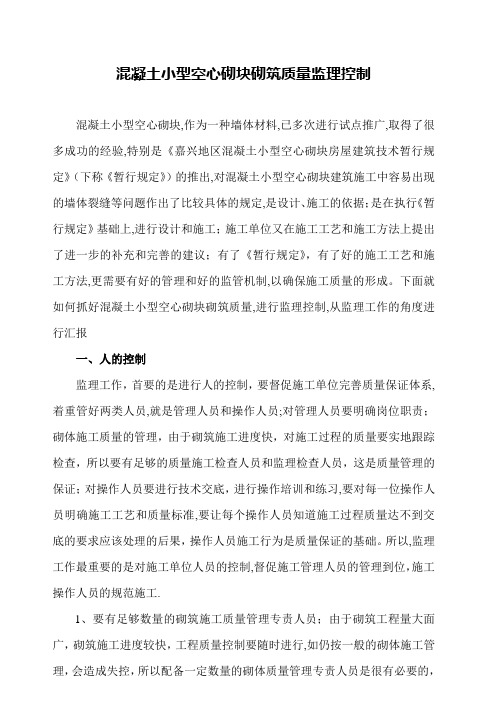

混凝土小型空心砌块砌筑质量监理控制混凝土小型空心砌块,作为一种墙体材料,已多次进行试点推广,取得了很多成功的经验,特别是《嘉兴地区混凝土小型空心砌块房屋建筑技术暂行规定》（下称《暂行规定》）的推出,对混凝土小型空心砌块建筑施工中容易出现的墙体裂缝等问题作出了比较具体的规定,是设计、施工的依据；是在执行《暂行规定》基础上,进行设计和施工；施工单位又在施工工艺和施工方法上提出了进一步的补充和完善的建议；有了《暂行规定》，有了好的施工工艺和施工方法,更需要有好的管理和好的监管机制,以确保施工质量的形成。

下面就如何抓好混凝土小型空心砌块砌筑质量,进行监理控制,从监理工作的角度进行汇报一、人的控制监理工作，首要的是进行人的控制，要督促施工单位完善质量保证体系,着重管好两类人员,就是管理人员和操作人员;对管理人员要明确岗位职责；砌体施工质量的管理，由于砌筑施工进度快，对施工过程的质量要实地跟踪检查，所以要有足够的质量施工检查人员和监理检查人员，这是质量管理的保证；对操作人员要进行技术交底，进行操作培训和练习,要对每一位操作人员明确施工工艺和质量标准,要让每个操作人员知道施工过程质量达不到交底的要求应该处理的后果，操作人员施工行为是质量保证的基础。

所以,监理工作最重要的是对施工单位人员的控制,督促施工管理人员的管理到位，施工操作人员的规范施工.1、要有足够数量的砌筑施工质量管理专责人员；由于砌筑工程量大面广，砌筑施工进度较快，工程质量控制要随时进行,如仍按一般的砌体施工管理，会造成失控，所以配备一定数量的砌体质量管理专责人员是很有必要的，每个层面应配备一名砌体质量管理专责人员；2、要及时组织操作人进行砌筑培训和练习；砌筑操作人员流动性大，对新来的操作人员要及时培训和练习，要建立人员培训考核档案,控制砌体施工的操作水平;3、监理部要对砌筑施工质量监理设置专责人员;其主要工作是检查施工砌筑施工质量管理专责人员有否到岗,操作人员的施工工艺和方法是否符合要求，及时组织检查和验收，施工管理和施工质量进行全过程监控;二、砌块排布图要认真审核混凝土小型空心砌块施工排布图，督促施工单位认真编制砌块施工排布图，监理单位对砌体排布图提出具体针对性地要求，对可能出现的问题进行事先控制；主要解决砌体的收头控制、灰缝厚度的控制、配电箱、水表箱等周围砌体的排布控制、集中管线部位周围砌体排布控制;更重要的是通过砌体排布图,能事先发现设计没有考虑到的局部结构问题，消除事后设计修改或加固等现象;如一般楼梯间局部部位竖向管线集中处，可以采用U型砌块布置预留，然后再用细石混凝土浇注；大的箱体周围应设置芯柱,上面设置过梁。

************砌体工程(gōngchéng)监理细则*****************针对本工程的特点(tèdiǎn)，监理将采取一系列措施，督促施工单位精心施工，确保砌体工程质量。

本细则根据现行设计、施工及验收规范，设计图纸编制(biānzhì)，在实施过程中产生新因素后，将随时根据(gēnjù)实际情况予以修正(xi ūzhèng)。

一、砌体工程质量的事前监理1、认真研究施工图纸，搞清不同部位砌体的规格、型号，砂浆的标号要求，对各部位的砌体配筋、预留洞、预埋木砖的位置，做到心中有数，便于巡视检查，审核施工技术方案，并督促其进行技术交底。

2、复核已测设好的墙体的轴线尺寸，皮数杆。

3、审查承包人提供的砖样品，出厂证明书，试验报告符合设计要求才允许其使用。

4、审定砌体砂浆的配合比。

5、检查施工单位原材料的水平运输、垂直运输、砂浆搅拌机的准备情况。

二、砌体(qì tǐ)工程施工过程的质量监理在砌体工程施工过程监理中，监理工程师经常巡视工地，发现问题立即提出，令其纠正。

对砌筑过程实施动态跟踪监理，砌体工程质量监理程序应按砌体工程质量监理工作流程进行(jìnxíng)，具体详见流程图。

（一）砖砌体（原材料）质量(zhìliàng)监理1、规格(guīgé)尺寸普通(pǔtōng)粘土砖：240×115×53烧结多孔砖：240（190）×115×902、砖的质量等级本工程砖的质量等级为Mu10烧结普通砖、KP3粘土多孔砖、煤渣砼空心砖、轻质材料。

3、砖的技术要求砖的尺寸允许偏差、外观质量、强度确定应符合附表规定：4、砖的检验规则〔1〕普通粘土砖（1）检验分类：①砖检验分出厂检验和型式检验。

②每批出厂产品必须进行出厂检验，外观质量检验在生产厂内进行。

加气混凝土砌块砌体工程施工监理实施细则1.适用范围：适用于本工程加气混凝土砌块及轻集料砌块的非承重、填充墙砌体工程，同时适用于施工管理和监理监督管理，并兼作施工作业指导书适用。

（参考资料见文尾注）2施工准备阶段施工及监理注意掌握要点：2.1技术准备2.1.1施工前应认真熟悉施工图纸、设计变更情况，了解设计意图，掌握砌体的长度、宽度、高度等几何尺寸，以及砌体的轴线位置、标高、构造形式，门窗洞口、构造柱、圈梁位置等内容情况。

2.1.2根据砌体尺寸及砌块规格计算其皮数及排数，并编制排列图，标明主砌块、辅助砌块、特殊砌块、预留门窗、洞口的位置，拉结钢筋设置部位等。

2.1.3组织施工作业班组人员进行技术、质量、安全、环境交底。

2.2材料准备：2.2.1砌块的品种、规格、强度等级、密度等级等技术指标应符合设计要求，进入施工现场的砌块应具有产品合格证、检验报告，并按规定取样送检，合格后方可使用。

2.2.2砌筑砂浆（1）水泥进场使用前，应分批对其强度、安定性进行复检。

不同品种的水泥，不得混合使用。

（2）砂浆用砂不得含有有害杂物，含泥量应满足下列要求：A.对水泥砂浆和强度等级不小于M5的水泥混合砂浆，不应超过5%。

B.对强度等级小于M5的水泥混合砂浆，不应超过10%。

C.人工砂、山砂及特细砂，应经试配能满足砌筑砂浆技术条件要求。

（3）配制水泥石灰砂浆时，不得采用脱水硬化的石灰膏。

（4）消石灰不得直接使用于砌筑砂浆中。

（5）拌制砂浆用水，应采用不含有害物质的纯净水。

（6）砌筑砂浆应通过试配确定配合比。

当砌筑砂浆的组成材料有变化时，其配合比应重新确定。

（7）凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂等，应经检验和试配符合要求后，方可使用。

（8）砂浆现场拌制时，各组份材料应采用重量计量。

（9）砌筑砂浆应采用机械搅拌，自投料完算起，搅拌时间应符合下列规定：A.水泥砂浆和水泥混合砂浆不得小于2min；B.水泥粉煤灰砂浆和掺用外加剂的砂浆不得少于3min；C.掺用有机塑化剂的砂浆，应为3~5min。

砌筑工程监理实施细则专业监理工程师：总监理工程师：目录前言 (2)一.工程概况 (3)二. 编制依据 (3)三、工程质量检验评定标准 (4)四. 监理程序 (7)五、质量控制要点与预控措施 (9)六、常见质量通病与防范措施 (10)前言砌筑工程是建筑安装工程中重要的组成部分。

砌体质量不仅受操作水平影响，而且受材料、环境、作业条件等因素影响，因此要对各种因素进行全方位控制工作，加强对施工单位管理的工作，以保证砌筑质量。

监理工程师的质量控制原则，要以设计文件、施工验收规范、工程质量验收标准为依据，加强对关键工序重点部位进行控制，按照标准化、程序化、规范化和科学化的要求跟踪管理，使砌体工程质量达到设计要求及砌体工程验收的标准。

特编制本监理细则。

一.工程概况二. 编制依据三、工程质量检验评定标准3.1砌筑实测项目3.1.1 表面平整度（1）指标说明：反映层高范围内砌体墙体表面平整程度。

（2）合格标准：[0，5]mm。

（3）测量工具：2 米靠尺、楔形塞尺。

（4）测量方法和数据记录：每一面墙都可以作为 1 个实测区，优先选用有门窗、过道洞口的墙面。

测量部位选择正手墙面。

累计实测实量10 个实测区。

当墙面长度小于3 米，各墙面顶部和根部4 个角中，取左上及右下2 个角。

按45度角斜放靠尺分别测量2 次，其实测值作为判断该实测指标合格率的2个计算点。

当墙面长度大于3 米时，还需在墙长度中间位置增加1 次水平测量，3 次测量值均作为判断该实测指标合格率的3 个计算点。

墙面有门窗、过道洞口的，在各洞口45 度斜交测一次，作为实测指标合格率的1 个计算点。

套房中墙面表面平整度的实测区不满足10 个时，需增加实测套房数。

3.1.2垂直度（1）指标说明：反映层高范围砌体墙体垂直的程度。

（2）合格标准：[0，5]mm。

（3）测量工具：2 米靠尺。

（4）测量方法和数据记录：每一面墙都可以作为 1 个实测区，优先选用有门窗、过道洞口的墙面。

砌体工程施工施工工艺根据《砌体工程施工质量验收规范》（GB50203-2002），砌体工程子分部工程划分为：砖砌体工程、砼小型空心砌体工程、石砌体工程、配筋砌体工程、填充墙砌体工程各分项工程。

一、砌体工程施工质量监理要点1.1设计图纸和施工组织设计的审核1.2现场质保体系的检查1、施工单位资质条件，操作人员上岗证；2、进场材料的验收和堆放、保管；3、砂浆配合比、砂浆搅拌的计量；4、试块的标养，见证取样、送样；5、检测仪器的鉴定情况。

1.3、质量保证资料的检查二、砌体工程施工质量控制要点2.1基本规定1、砌筑基础前，应校核放线尺寸，允许偏差应符合：当长度L（或宽度B）≤30m时，允许偏差±5mm；当30m<L（或B）≤60m时，允许偏差±10mm；当60m<L（或B）≤90m时，允许偏差±15mm；当L（或B）>90m时，允许偏差±20mm。

2、砌体施工质量控制等级分A、B、C三级，应符合《砌体工程施工质量验收规范》GB50203-2002（以下简称“规范”）中表3.0.10的规定。

3、分项工程的验收应在检验批验收合格的基础上进行。

检验批验收时，其主控项目应全部符合规范的规定；一般项目应有80%及以上的抽检处符合规范的规定，或偏差值在允许偏差范围以内。

2.2材料：1、砖：出厂合格证明齐全，进场前按每15万块为一批抽检，强度等级符合设计要求；2、普通混凝土小型空心砌块和轻骨料混凝土小型空心砌块（以下简称小砌块）：施工时所用的小砌块应具有出厂合格证，产品龄期不应小于28天，每一生产厂家，每1万块小砌块至少应抽捡一组。

用于多层以上建筑基础和底层的小砌块抽检数量不应少于2组。

3、石材：石砌体采用的石材应具有料石检查产品质量证明书，石材应质地坚实，无风化剥落和裂纹。

同一产地的石材至少应抽检1组。

4、水泥：水泥进场使用前，应分批对其强度、安定性进行复验，检验批以同一生产厂家、同一编号为一批；当在使用中对水泥质量有怀疑或水泥出厂超过三个月时，应复查试验，并按其结果使用；不同品种的水泥，不得混合使用。

加气混凝土砌块工程监理细则一、监理单位的职责和要求1.监理单位应具备相应的资质和经验，能够全面监督和指导加气混凝土砌块工程的施工过程。

2.监理人员应熟悉相关的国家标准和规范，能够准确判断施工质量是否符合要求。

3.监理单位要进行现场巡视，及时发现存在的问题并提出整改要求。

5.监理单位要及时向建设单位汇报工程进展和问题处理情况。

二、施工准备阶段的监理要求1.监理单位要对施工方的施工计划和施工方案进行审核，确保其符合相关的技术要求。

2.监理单位要检查施工方所使用的加气混凝土砌块的质量证明文件，确保其符合国家标准。

3.监理单位要检查施工方所使用的设备和工具的运行情况，确保其正常工作。

4.监理单位要参与施工方的材料验收工作，确保所使用的材料符合要求。

三、施工过程中的监理要求1.监理单位要对施工方进行安全教育和技术培训，确保施工人员掌握正确的工艺和操作方法。

2.监理单位要抽查施工现场的工作人员，确保其具备相应的资质和经验。

3.监理单位要定期对施工现场进行检查，确保施工过程中的各项工作按要求进行。

4.监理单位要检查施工方对材料的管理情况，确保材料的储存和使用符合要求。

5.监理单位要抽查砌筑质量，包括砌筑墙体的垂直度、水平度和平整度等指标。

6.监理单位要对施工现场的环境保护进行监督，确保施工不对周围环境造成污染。

7.监理单位要对施工方所提供的施工记录进行审核，确保其真实有效。

四、竣工阶段的监理要求1.监理单位要对竣工验收的相关文件进行审核，确保施工方提供的资料齐全准确。

2.监理单位要参与竣工验收工作，提出验收意见和建议。

3.监理单位要对施工方提供的保修材料进行审核，确保其符合要求。

4.监理单位要对施工方所进行的保修工作进行检查，及时发现并解决问题。

通过以上细则的监管，可以有效确保加气混凝土砌块工程的施工质量和工期进度。

同时，监理单位还应督促施工方遵守相关法律法规，确保工程的安全施工和环境保护。

建议监理单位在施工过程中进行现场记录，并形成监理报告，及时向建设单位汇报工作进展和存在的问题，以便及时解决，保证工程质量和安全。
