【CN209544987U】一种箱式变电站【专利】

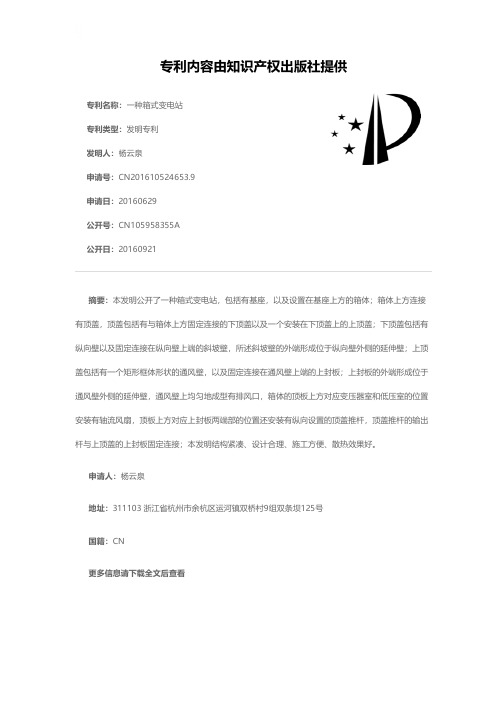

专利名称：一种箱式变电站
专利类型：发明专利
发明人：杨云泉
申请号：CN201610524653.9申请日：20160629
公开号：CN105958355A
公开日：
20160921
专利内容由知识产权出版社提供
摘要：本发明公开了一种箱式变电站，包括有基座，以及设置在基座上方的箱体；箱体上方连接有顶盖，顶盖包括有与箱体上方固定连接的下顶盖以及一个安装在下顶盖上的上顶盖；下顶盖包括有纵向壁以及固定连接在纵向壁上端的斜坡壁，所述斜坡壁的外端形成位于纵向壁外侧的延伸壁；上顶盖包括有一个矩形框体形状的通风壁，以及固定连接在通风壁上端的上封板；上封板的外端形成位于通风壁外侧的延伸壁，通风壁上均匀地成型有排风口，箱体的顶板上方对应变压器室和低压室的位置安装有轴流风扇，顶板上方对应上封板两端部的位置还安装有纵向设置的顶盖推杆，顶盖推杆的输出杆与上顶盖的上封板固定连接；本发明结构紧凑、设计合理、施工方便、散热效果好。

申请人：杨云泉
地址：311103 浙江省杭州市余杭区运河镇双桥村9组双条坝125号
国籍：CN
更多信息请下载全文后查看。

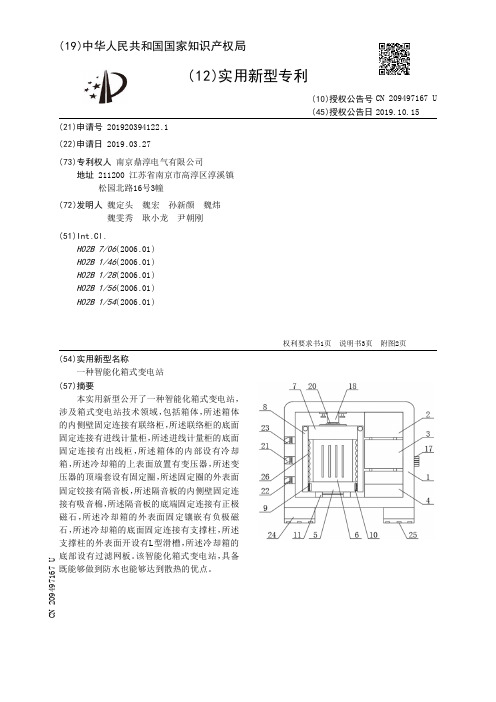

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920394122.1(22)申请日 2019.03.27(73)专利权人 南京鼎淳电气有限公司地址 211200 江苏省南京市高淳区淳溪镇松园北路16号3幢(72)发明人 魏定头　魏宏　孙新颜　魏炜　魏雯秀　耿小龙　尹朝刚　(51)Int.Cl.H02B 7/06(2006.01)H02B 1/46(2006.01)H02B 1/28(2006.01)H02B 1/56(2006.01)H02B 1/54(2006.01)(54)实用新型名称一种智能化箱式变电站(57)摘要本实用新型公开了一种智能化箱式变电站，涉及箱式变电站技术领域，包括箱体，所述箱体的内侧壁固定连接有联络柜，所述联络柜的底面固定连接有进线计量柜，所述进线计量柜的底面固定连接有出线柜，所述箱体的内部设有冷却箱，所述冷却箱的上表面放置有变压器，所述变压器的顶端套设有固定圈，所述固定圈的外表面固定铰接有隔音板，所述隔音板的内侧壁固定连接有吸音棉，所述隔音板的底端固定连接有正极磁石，所述冷却箱的外表面固定镶嵌有负极磁石，所述冷却箱的底面固定连接有支撑柱，所述支撑柱的外表面开设有L型滑槽，所述冷却箱的底部设有过滤网板。

该智能化箱式变电站，具备既能够做到防水也能够达到散热的优点。

权利要求书1页 说明书3页 附图2页CN 209497167 U 2019.10.15C N 209497167U权　利　要　求　书1/1页CN 209497167 U1.一种智能化箱式变电站，包括箱体(1)，其特征在于：所述箱体(1)的内侧壁固定连接有联络柜(2)，所述联络柜(2)的底面固定连接有进线计量柜(3)，所述进线计量柜(3)的底面固定连接有出线柜(4)，所述箱体(1)的内部设有冷却箱(5)，所述冷却箱(5)的上表面放置有变压器(6)，所述变压器(6)的顶端套设有固定圈(7)，所述固定圈(7)的外表面固定铰接有隔音板(8)，所述隔音板(8)的内侧壁固定连接有吸音棉(26)，所述隔音板(8)的底端固定连接有正极磁石(9)，所述冷却箱(5)的外表面固定镶嵌有负极磁石(10)，所述冷却箱(5)的底面固定连接有支撑柱(11)，所述支撑柱(11)的外表面开设有L型滑槽(12)，所述冷却箱(5)的底部设有过滤网板(13)，所述过滤网板(13)的左右两端均卡接在L型滑槽(12)的内部，所述冷却箱(5)的内侧壁固定连接有抽风机(14)，所述冷却箱(5)的底面开设有进风口(15)，所述冷却箱(5)的上表面开设有等距离排列的送风孔(16)。

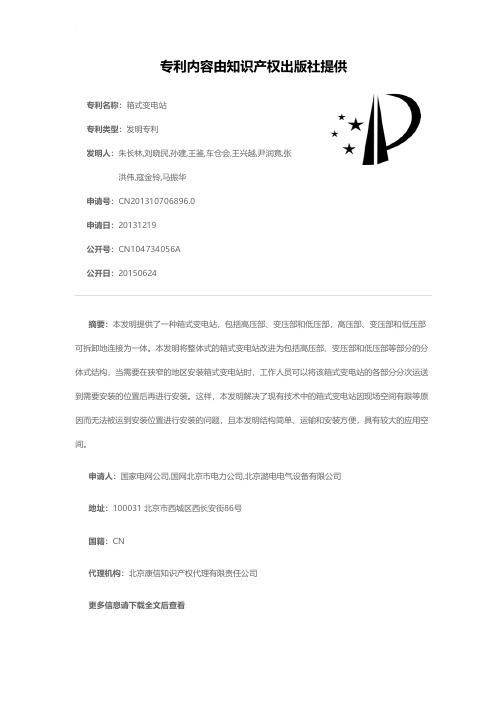

专利名称：箱式变电站
专利类型：发明专利
发明人：朱长林,刘晓民,孙建,王鉴,车仓会,王兴越,尹润竟,张洪伟,寇金铃,马振华
申请号：CN201310706896.0
申请日：20131219
公开号：CN104734056A
公开日：
20150624
专利内容由知识产权出版社提供
摘要：本发明提供了一种箱式变电站，包括高压部、变压部和低压部，高压部、变压部和低压部可拆卸地连接为一体。

本发明将整体式的箱式变电站改进为包括高压部、变压部和低压部等部分的分体式结构，当需要在狭窄的地区安装箱式变电站时，工作人员可以将该箱式变电站的各部分分次运送到需要安装的位置后再进行安装。

这样，本发明解决了现有技术中的箱式变电站因现场空间有限等原因而无法被运到安装位置进行安装的问题，且本发明结构简单、运输和安装方便，具有较大的应用空间。

申请人：国家电网公司,国网北京市电力公司,北京潞电电气设备有限公司
地址：100031 北京市西城区西长安街86号
国籍：CN
代理机构：北京康信知识产权代理有限责任公司
更多信息请下载全文后查看。

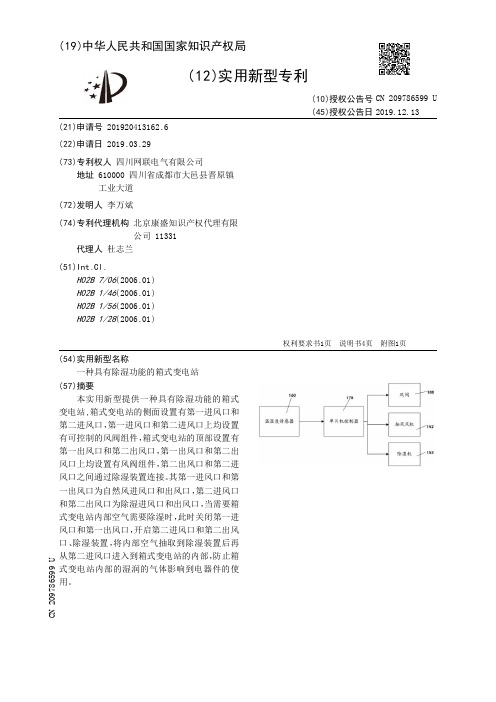

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920413162.6(22)申请日 2019.03.29(73)专利权人 四川网联电气有限公司地址 610000 四川省成都市大邑县晋原镇工业大道(72)发明人 李万斌　(74)专利代理机构 北京康盛知识产权代理有限公司 11331代理人 杜志兰(51)Int.Cl.H02B 7/06(2006.01)H02B 1/46(2006.01)H02B 1/56(2006.01)H02B 1/28(2006.01)(54)实用新型名称一种具有除湿功能的箱式变电站(57)摘要本实用新型提供一种具有除湿功能的箱式变电站,箱式变电站的侧面设置有第一进风口和第二进风口，第一进风口和第二进风口上均设置有可控制的风阀组件，箱式变电站的顶部设置有第一出风口和第二出风口，第一出风口和第二出风口上均设置有风阀组件，第二出风口和第二进风口之间通过除湿装置连接。

其第一进风口和第一出风口为自然风进风口和出风口，第二进风口和第二出风口为除湿进风口和出风口，当需要箱式变电站内部空气需要除湿时，此时关闭第一进风口和第一出风口，开启第二进风口和第二出风口、除湿装置，将内部空气抽取到除湿装置后再从第二进风口进入到箱式变电站的内部，防止箱式变电站内部的湿润的气体影响到电器件的使用。

权利要求书1页 说明书4页 附图1页CN 209786599 U 2019.12.13C N 209786599U权　利　要　求　书1/1页CN 209786599 U1.一种具有除湿功能的箱式变电站,包括箱式变电站本体，其特征在于，所述箱式变电站的侧面设置有第一进风口和第二进风口，所述第一进风口和所述第二进风口上均设置有可控制的风阀组件，所述箱式变电站的顶部设置有第一出风口和第二出风口，所述第一出风口和所述第二出风口上均设置有所述风阀组件，所述第二出风口和所述第二进风口之间通过除湿装置连接。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920462176.7(22)申请日 2019.04.08(73)专利权人 浙江谷元电力科技有限公司地址 325600 浙江省温州市乐清经济开发区纬三路192弄31号(72)发明人 钱云永　朱胜军　苏燕山　王云龙　(74)专利代理机构 重庆创新专利商标代理有限公司 50125代理人 邢明顺(51)Int.Cl.H02B 7/06(2006.01)H02B 1/56(2006.01)H02B 1/54(2006.01)(54)实用新型名称一种箱式变电站(57)摘要本实用新型公开了一种箱式变电站，包括变电站箱本体、箱顶、网窗、固定组件、混凝土圈梁、电缆孔、天线固定夹、接地桩、灭火器、变电柜、天线箱、入井孔和低压电容柜，所述变电站箱本体顶部通过螺丝固定有箱顶，所述变电站箱本体底部位于中心处两侧均开设有网窗，所述变电站箱本体内部一端通过螺丝固定有灭火器，所述变电站箱本体内部中心处设置有变电柜，所述变电站箱本体内壁一侧通过螺丝固定有天线箱，且天线箱位于变电柜一侧，所述变电站箱本体内壁另一侧通过螺丝固定有低压进线柜，该箱式变电站结构简单，摒弃传统直接使用混凝土浇筑方式固定，采用夹紧固定，可以自由安装与拆卸，方便维修与更换变电站箱本体。

权利要求书1页 说明书3页 附图3页CN 209881207 U 2019.12.31C N 209881207U权　利　要　求　书1/1页CN 209881207 U1.一种箱式变电站，包括变电站箱本体(1)、箱顶(2)、网窗(3)、固定组件(4)、混凝土圈梁(5)、电缆孔(6)、天线固定夹(7)、接地桩(8)、灭火器(9)、变电柜(10)、天线箱(11)、低压进线柜(12)、低压出线柜(13)、入井孔(14)和低压电容柜(15)，其特征在于：所述变电站箱本体(1)顶部通过螺丝固定有箱顶(2)，所述变电站箱本体(1)底部位于中心处两侧均开设有网窗(3)，所述变电站箱本体(1)内部一端通过螺丝固定有灭火器(9)，所述变电站箱本体(1)内部中心处设置有变电柜(10)，所述变电站箱本体(1)内壁一侧通过螺丝固定有天线箱(11)，且天线箱(11)位于变电柜(10)一侧，所述变电站箱本体(1)内壁另一侧通过螺丝固定有低压进线柜(12)，所述变电站箱本体(1)内壁通过螺丝固定有低压电容柜(15)，且低压电容柜(15)与低压进线柜(12)一端均设置有低压出线柜(13)，所述变电站箱本体(1)内壁一端设置有入井孔(14)，所述变电站箱本体(1)底部外侧套接有混凝土圈梁(5)，所述变电站箱本体(1)底部外侧安装有固定组件(4)，所述固定组件(4)由第一螺母套(16)、螺纹柱(17)、挡盘(18)、隔板(19)、第一套管(20)、弹簧套(21)、压缩弹簧(22)、顶板(23)、第一固定板(24)、螺纹孔(25)、第二螺母套(26)、第二固定板(27)和第二套管(28)组成，所述变电站箱本体(1)底部两侧均通过螺丝固定有第二套管(28)，所述第二套管(28)一端套接有第一套管(20)，所述第一套管(20)一端顶部通过螺丝固定有第一固定板(24)，所述第一固定板(24)一端开设有螺纹孔(25)，所述螺纹孔(25)内部套接有螺纹柱(17)，所述螺纹柱(17)一端套接有第一螺母套(16)，且第一螺母套(16)位于第一固定板(24)一端，所述螺纹柱(17)一端通过螺丝固定有挡盘(18)，所述螺纹柱(17)另一端通过螺丝固定有第二固定板(27)，且第二固定板(27)一端通过螺丝固定在第二套管(28)顶部中心处，所述第一套管(20)一端通过螺丝固定有隔板(19)，所述隔板(19)一端设置有顶板(23)，且顶板(23)位于混凝土圈梁(5)内部，所述隔板(19)与顶板(23)一端均通过螺丝固定有弹簧套(21)，所述弹簧套(21)内部套接有压缩弹簧(22)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920323068.1(22)申请日 2019.03.14(73)专利权人 曲靖东电电气有限公司地址 655000 云南省曲靖市经济技术开发区(72)发明人 滕海山　高庆　高云辉　(51)Int.Cl.H02B 1/46(2006.01)H02B 1/28(2006.01)H02B 1/56(2006.01)H02J 7/35(2006.01)G08B 17/10(2006.01)(54)实用新型名称一种安全节能箱式变电站(57)摘要本实用新型公开了一种安全节能箱式变电站，包括箱体，所述箱体的内壁表面设置有防火层，所述箱体的内壁底部等距固定连接有连接杆，所述连接杆的顶部固定连接有内箱体，所述内箱体的内部设置有接线室和元件室，所述箱体的两侧均等距设置有散热装置，所述箱体的顶部设置有隔热室，所述隔热室的顶部等距设置有太阳能光伏板，所述隔热室的内壁底部依次固定连接有控制器、蓄电磁和蜂鸣器，本实用新型涉及变电站技术领域。

该一种安全节能箱式变电站，解决了现有箱式变电站内散热和照明装置均采用内接线，长期使用会浪费大量电量，而且只有简单的烟雾检查报警，防护手段单一，如果内部起火，容易发展成区域性火灾，安全性较低的问题。

权利要求书1页 说明书3页 附图4页CN 209434678 U 2019.09.24C N 209434678U权　利　要　求　书1/1页CN 209434678 U1.一种安全节能箱式变电站，包括箱体（1），其特征在于：所述箱体（1）的内壁表面设置有防火层（2），所述箱体（1）的内壁底部等距固定连接有连接杆（3），所述连接杆（3）的顶部固定连接有内箱体（4），所述内箱体（4）的内部设置有接线室（5）和元件室（6），所述箱体（1）的两侧均等距设置有散热装置（7），所述箱体（1）的顶部设置有隔热室（8），所述隔热室（8）的顶部等距设置有太阳能光伏板（9），所述隔热室（8）的内壁底部依次固定连接有控制器（10）、蓄电磁（11）和蜂鸣器（12），所述隔热室（8）的一侧设置有警报灯（13），所述箱体（1）的内壁顶部固定连接有烟雾感应器（14）。

专利名称：一种新型箱式变电站
专利类型：实用新型专利
发明人：陈特,薛晓庆,宋海英,王群,韩锡雷,张哲,薛军晓申请号：CN201820853667.X
申请日：20180604
公开号：CN208336830U
公开日：
20190104
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种新型箱式变电站，包括箱体，箱体上设置有顶盖结构，顶盖结构包括搭接在一起的第一顶板和第二顶板，第一顶板的前部与第二顶板的前部搭接在一起。

第一顶板和第二顶板的底部设置有横向折边板和竖向折边板，在第一顶板和第二顶板的底部中央均装有排风扇，在横向折边板和竖向折边板上均开设有排风孔。

围绕箱体的下部设置有多个散热罩，散热罩上设置有多个通风孔，罩体内设置有防尘棉。

箱体内设置有检测设备和排风扇。

本实用新型的顶盖结构不易生锈，不易被腐蚀，排水效果好。

散热罩能防水防尘，当箱体内温度或湿度过高，排风扇启动，空气自通风孔进入箱体，排风扇将箱体内气流自排风孔排出。

申请人：山东宇通电气集团金和设备有限公司
地址：266555 山东省青岛市黄岛区长白山路816号
国籍：CN
代理机构：青岛智地领创专利代理有限公司
代理人：林琪超
更多信息请下载全文后查看。

专利名称：一种箱式变电站专利类型：实用新型专利
发明人：何成祥
申请号：CN201320243737.7申请日：20130507
公开号：CN203218761U
公开日：
20130925
专利内容由知识产权出版社提供
摘要：本实用新型公开一种箱式变电站，包括箱体，箱体内设有数个隔室、隔室内安装有相应的变压器及高、低压柜,每个隔室均设有相应的外门，箱体内还设有供维护或操作的作业通道，箱体顶部为可打开式结构，且箱体上还设有自然通风系统。

通过将变电站的高压设备、变压器、低压设备全部集成在一个箱体内，并且可不用开门就能透过玻璃窗清楚地看到箱内设备的工作状况，使之成为一个能够正常运行和维护的可移动的变电站。

申请人：上海华声电气研究所
地址：200001 上海市黄浦区北京东路360弄18号
国籍：CN
代理机构：上海胜康律师事务所
代理人：张坚
更多信息请下载全文后查看。

专利名称：一种箱式变电站专利类型：实用新型专利
发明人：何家齐,陈昌平,刘昌勇申请号：CN201120287361.0申请日：20110809
公开号：CN202172222U
公开日：
20120321
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种箱式变电站，包括箱体、一扇或一扇以上的高压室门、变压器室门和低压室门、设于箱体上部的排气窗，其特征在于在至少一扇高压室门和低压室门的内侧壁上均固设有的资料盒，资料盒的上方设有插口。

本实用新型具有技术资料始终与设备紧随、不易遗失的优点，给设备运行与维护带来方便。

申请人：四川科友电器有限公司泸州分公司
地址：646000 四川省泸州市龙马潭区鱼塘镇望江路65号
国籍：CN
代理机构：泰和泰律师事务所
代理人：王荣
更多信息请下载全文后查看。
