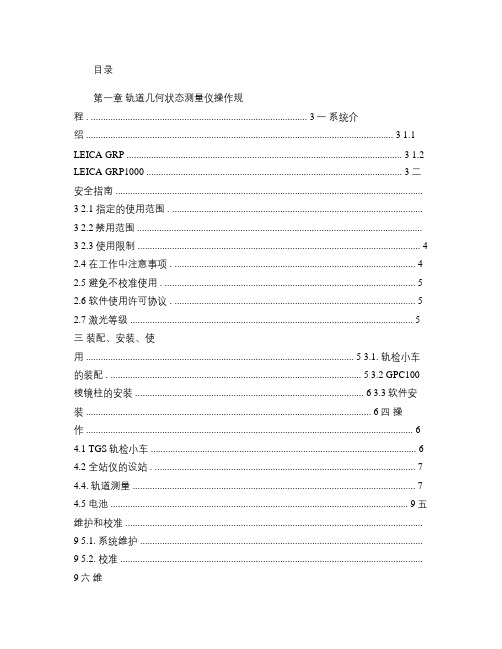

目录第一章轨道几何状态测量仪操作规程 . ........................................................................................ 3一系统介绍 ............................................................................................................................. 3 1.1 LEICA GRP ................................................................................................................ 3 1.2 LEICA GRP1000 ........................................................................................................ 3二安全指南 .............................................................................................................................3 2.1 指定的使用范围 . ......................................................................................................3 2.2禁用范围 ....................................................................................................................3 2.3 使用限制 (4)2.4 在工作中注意事项 . (4)2.5 避免不校准使用 . (5)2.6 软件使用许可协议 . (5)2.7 激光等级 (5)三装配、安装、使用 ............................................................................................................. 5 3.1. 轨检小车的装配 . ...................................................................................................... 5 3.2 GPC100 棱镜柱的安装 ............................................................................................. 6 3.3软件安装 .................................................................................................................... 6四操作 (6)4.1 TGS轨检小车 (6)4.2 全站仪的设站 . (7)4.4. 轨道测量 (7)4.5 电池 ......................................................................................................................... 9五维护和校准 .........................................................................................................................9 5.1. 系统维护 ...................................................................................................................9 5.2. 校准 ........................................................................................................................... 9六维修 (10)6.1. 轨距测量轮的更换 . (11)6.2. 车轮的拆换 (11)6.3 更换制动装置 . (12)七工作完成后注意事项 . (12)八 . 包装和运输 ....................................................................................................................... 13 第二章电子道尺操作规程 ...........................................................................................................13一技术指标 (13)二操作规程 ........................................................................................................................... 13 2.1操作界面 ................................................................................................................ 13 2.2开关机操作 ............................................................................................................ 13 2.3测量显示 ................................................................................................................ 14 2.4左右股切换操作 .................................................................................................... 14 2.5查照间隔、护背距离测量 .................................................................................... 14 2.6目标值显示 ............................................................................................................ 14 2.7规矩最小值辅助判断 .. (15)三检测尺的标定 ................................................................................................................... 16 3.1进入系统标定 ........................................................................................................ 16 3.2 水平标定 ............................................................................................................... 16 3.3轨距标定 ................................................................................................................ 17 3.4标定时注意事项 .................................................................................................... 18 3.5 现场校准方法 . (18)四检测尺的维护 (20)五电池的使用和维护 ........................................................................................................... 20 5.1电池 ........................................................................................................................ 20 5.2 充电注意事项 . (21)3第一章轨道几何状态测量仪操作规程一系统介绍1.1 LEICA GRPLEICA GRP系统是一个集轨道几何形状测量与周围环境测量于一体的高效测量系统。

JCG-03汽车底盘测功机操作规程

JCG-03汽车底盘测功机操作规程JCG-03汽车底盘测功机主要应用在各环保部门对汽油车尾气排放的检测，与五气分析仪和气体流量分析仪共同使用，用来模拟加速惯量和道路行驶阻力，可测量汽油车尾气中HC,CO,CO2,O2，NO含量，并实时分析车辆在道路负荷工况下排放质量，同时测控系统根据有关标准自动判定车辆排放是否合格，检测结果为g/km.1主要技术参数最大允许轴重：3500kg最大测试轴重：3500kg滚筒直径*长度：直径216*1000mm滚筒内宽*外宽：650*2650mm滚筒中心距：434mm最高试验车速：130km/h最大吸收功率：250kw驱动力测试活范围：0～8000N基本惯量：908.2±18.31KG反拖电机：YX3-132S-4-5.5KW(变频控制)举升方式、举升能力：气囊举升、能力≥3500KG工作气压：0.7～0.9Mpa电源：AC220V±10%,50HZAC380V,10KVA外形尺寸：3900*950*400MM重量：约1500功率吸收单元：风冷式电涡流机测力传感器：1000kg测速传感器：编码器（1024p/r）2准备工作2.1开机前检查2.1.1检查清扫检验台台面、滚筒及周围场地，确保无油渍、泥污、水和砂石等杂物。

2.1.2检查气压是否符合要求、气路系统中有无漏气现象等。

2.1.3检查滚筒运转时有无异响，滚筒表面有无损伤。

2.1.4检查轴承是否运转灵活无明显阻力等。

2.1.5检查导线有无损伤或接触不良情况。

2.1.6检查光电编码器有无松动。

2.1.7检查制器有无磨损或松弛，能否将滚筒刹住。

2.1.8满足上述条款要求后方可开机。

2.2开机2.2.1打开计算机电源，打开工位机电源。

计算机自动运行进入WINDOWS操作界面.2.3被检车辆的检查2.3.1车辆机械状况良好，无影响安全或引起试验偏差的机械故障。

2.3.2车辆进、排气系统不得有任何泄漏。

2.3.3车辆的发动机、变速箱和冷却系统等应无液体渗漏。

chr9 面污染水质模型 20130529介绍

Chr9 面污染水质模型张小琴河海大学水文水资源学院水质模型§2 面源污染的特征和影响因素§4 面源污染水质统计模型§3 水质模型的建立面污染水质模型§1 概述2007年太湖蓝藻爆发的原因是全湖富营养化和局部水域的有机污染问题，主要污染指标为氨氮、总磷和化学需氧量。

其污染原因除了工业、城市生活外，农业面源污染在一定程度上加剧了氮、磷污染。

Impacts on ecosystem•Ecosystem integrity (生态系统完整性) •Human health (健康）•Water supply (供水）•Fish and wildlife populations (鱼类与野生生物）•Recreational opportunities （娱乐功能）•Eutrophication （富营养化）•Temperature increase （水温升高）•Loss of habitat for breading population •Loss of esthetic value （美学价值丧失）•groundwaterImpacts on water quality面源污染影响沙漠化的中国！从图片上可以清晰看到我国大部分土地没有被绿色植被所覆盖，而是以赤裸裸的黄色直接面向宇宙，多年的干旱和毫无节制的滥砍滥伐使我们的绿色极度匮乏！非点源污染研究概况第一阶段第二阶段第三阶段农业非点源污染研究20世纪60年代到70年代初农业非点源污染模型研究的起步和迅速发展时期输出系数模型法、Screening Procedures、SCS径流曲线数法、 USLE、Horton入渗方程和农药输移和径流模型(PRT)，等。

以统计模型的研究和应用为主，模型功能结构单一，无法对农业非点源污染全过程进行模拟和估算。

11非点源污染研究概况第一阶段第二阶段第三阶段农业非点源污染研究20世纪70年代中后期至90年代初农业非点源污染模型的蓬勃发展时期，很多模型相继问世农业径流管理模型(ARM)、农药化肥迁移模型(ACTMO)、化学污染物径流负荷和流失模型 (CREAM) 、用于模拟农业活动对地下水影响的 GLEAMS 模型、用于大流域非点源污染负荷模拟的 SWRRB 和 SWAT 模型，等。

三坐标测量机工作原理及用途

三坐标测量机工作原理及用途三坐标测量机是按照肯定测量法，采纳触发式、扫描式等形式的传感器，随X,Y,Z三个互相垂直的导轨相对移动和转动，并以固定于工作台的被测件接触或非接触测量、采样、计算机处理数据、显示、打印测量结果： 1．仪器的分类三坐标测量机按照其形状结构不同，分为龙门式、桥框式、悬臂式三种。

(1)龙门式龙门式分为龙门移动式和龙门固定式两种：8.2甲2(a)所示为龙门移动式，图8.2.2 (b)所示为龙门固定式。

图8.2.2 龙门式三坐标测量机龙门移动式的优点是刚性较好，承载能力大；缺点是单边驱动时扭摆大，光栅偏置时阿贝误差大，负载变幻时机械变形较大。

龙门固定式的优点是整机刚性较好，中心驱动偏摆小，光栅在工作台中心，阿贝误差小，X,Y方向的运动互相自立，互不影响精度；缺点是承载能力小，安装工件不便利。

(2)桥框式图8.2.3 (a)所示为固定桥框式，其工作台与桥框分别，便于加工，且刚性好，有利于提高精度；缺点是桥框立柱限制了工件的安装，空间不开阔，测量大工件时难以装卡。

假如采纳悬臂桥框式结构，8.2.3(b)所示，则工作空间较开阔，但刚性差，适合于中等精度要求的测量机。

(3)悬臂式悬臂式测量机有悬臂移动式和悬臂固定式两种。

图8.2.4(a)是悬臂移动式，图8.2.4(b)是悬臂固定式。

前者的悬臂梁沿着Y向运动，后者的悬臂梁固定不动，而有一滑架在悬臂上作Y向运动。

图8.2.3 桥框式三坐标测量机图8.2.4 悬臂式三坐标测量机采纳悬臂式设计带有预变形机构，工作台固定，工件放在工作台上无需移动，对底座变形影响很小，工作台负荷变动对精度影响很小；缺点是悬臂伸出较长时，会因自重产生挠曲变形，其变形量与伸出长度的4次方成正比，影响导轨的运行精度，因此Y轴行程不应太长，不宜超过1500 mm。

2．三坐标测量机的主要用途①各种模具，如金属模、木模、戮土模等的划线和几何尺寸、形位误差的测量。

②各种壳体零件、铸件、冲压件、锻压件的划线和测量。

GNSS及相关测量设备考试试题及答案

全球导航卫星系统(GNSS)接收机（测地型和导航型）JJG 1200、GNSS 动态面积测量仪校准规范JJF 2072水准标尺检定规程JJG 8手持式激光测距仪JJG 966汽车行驶记录仪检定装置校准规范JJF(京) 58GNSS行驶记录仪校准规范JJF 1921北斗卫星导航系统测量型接收机通用规范GB∕T 39399地面激光扫描仪JJF 1406GNSS及相关测量设备综合试卷姓名：一、单选题（每题2分，共20分）1. 在GNSS系统中，测地型接收机主要用于以下哪种目的？（）A. 导航和定位B. 高精度测量和科研C. 娱乐和户外探险D. 航空和航天2. 以下哪项是GNSS动态面积测量仪的主要功能？（）A. 静态面积测量B. 动态面积测量C. 长度测量D. 体积测量3. 根据JJG 8规程，水准标尺的检定周期一般为多久？（）A. 3个月B. 6个月C. 12个月D. 24个月4. 全站型电子速测仪的测距原理主要基于哪种技术？（）A. 激光测距B. 微波测距C. 红外测距D. 超声波测距5. 光电测距仪的检定规程JJG 703规定，其共检定多少项？（）A. 10项B. 13项C. 15项D. 18项6. 手持式激光测距仪JJG 966标准中，主要关注哪些性能指标？（）A. 准确度B. 亮度C. 色彩D. 耗电量7. 汽车行驶记录仪检定装置校准规范JJF(京) 58中，规定了哪些方面的校准内容？（）A. 速度准确性B. 油耗计算C. 娱乐系统D. 空调性能8. GNSS行驶记录仪校准规范JJF 1921中，主要关注哪些方面的校准？（）A. 行驶轨迹准确性B. 座椅舒适度C. 音响效果D. 导航系统更新速度9. 北斗卫星导航系统测量型接收机通用规范GB∕T 39399中，规定了哪些方面的性能指标？（）A. 接收灵敏度B. 外观颜色C. 电池容量D. 按键舒适度10. 地面激光扫描仪JJF 1406标准中，主要关注哪些方面的性能？（）A. 扫描速度B. 显示器分辨率C. 重量D. 抗震能力二、多选题（每题4分，共40分）1、GNSS系统的主要应用领域包括（）A. 导航与定位B. 气象观测C. 大地测量D. 航空航天E. 社交媒体2、测地型GNSS接收机相较于导航型接收机，在以下哪些方面通常具有更高性能？（）A.定位精度B. 数据处理能力C. 电池续航能力D. 抗干扰能力E. 外观设计3、GNSS动态面积测量仪在进行面积测量时，需要考虑的因素有（）A.卫星信号质量B. 地形起伏C. 测量速度D. 基准点选择E. 环境温度4、水准标尺的检定过程中，可能涉及的检查项目包括（）A.标尺长度B. 刻度间距C. 材质耐久性D. 温度影响E. 颜色均匀性5、全站型电子速测仪的主要功能包括（）A.电子测距B. 角度测量C.数据存储与传输D. 地图绘制E. 自动目标识别6、光电测距仪的优势在于（）A.高测距精度B. 长测距范围C. 抗干扰能力强D. 便携性高E. 无需外部电源7、手持式激光测距仪广泛应用于以下哪些领域？（）A.建筑测量B. 林业调查C. 工业自动化D. 体育训练E. 医学诊断8、汽车行驶记录仪的数据记录功能通常包括（）A.行驶轨迹B. 行驶速度C. 车辆状态（如刹车、转向）D. 驾驶员行为E. 车内温度9、在对GNSS行驶记录仪进行校准时，需要关注哪些方面的性能？（）A.定位精度B. 数据完整性C. 时间同步准确性D. 防篡改能力E. 外观美观度10、地面激光扫描仪在三维建模中的应用优势包括（）A.高精度点云数据B. 快速数据采集C. 全天候工作能力D. 自动化处理流程E. 低成本解决方案三、填空题（每题2分，共20分）1、GNSS（全球导航卫星系统）主要由美国的GPS、俄罗斯的GLONASS、中国的______和欧洲的Galileo四大系统组成。

测量9测设工作课件

如右下图所示，欲在一深基坑内设置一点B，使其高程为H。地面附近有一水准点R，其高程为HR。（1）在基坑一边架设吊杆，杆上吊一根零点向下的经检定的钢尺，尺的下端挂上一个与要求拉力相等的重锤，放在油桶内。
（2）在地面安置一台水准仪，设水准仪在R点所立水准尺上读数为a1，在钢尺上读数为b1。
（3）在基坑底安置另一台水准仪，设水准仪在钢尺上读数为a2。
(4)检查四角是否等于90º，各边长是否等于设计长度，误差在限差以内。
第二节点的平面位置的测设
一、直角坐标法
2、点位测设方法
（1）在Ⅰ点安置经纬仪，瞄准Ⅳ点，沿视线方向测设距离30.00m，定出m点，继续向前测设50.00m，定出N点。
（2）在m点安置经纬仪，瞄准Ⅳ点，按逆时针方向测设90º角，由m点沿视线方向测设距离20.00m，定出a点，作出标志，再向前测设距离30.00m，定出b点，作出标志。
（3）纵转望远镜成盘右，瞄准A点，读取水平度盘读数。
（4）顺时针旋转照准部，使水平度盘读数增加角值β时，在视线方向上定出一点B″。若B′和B″重合，则所测设之角已为β。若B′和B″不重合，取B′和B″中点B，得到OB方向，则∠AOB就是所测设的β角。因为点是B′和B″中点，故此法亦称为盘左、盘右取中法。
角度交会法是在两个或多个控制点上安置经纬仪，通过测设两个或多个已知水平角角度，交会出待定点的平面位置。角度交会法适用于待定点离控制点较远，且量距较困难的建筑施工场地。
1、计算测设数据
（1）在A、B两点同时安置经纬仪，同时测设水平角β1和β2定出两条方向线，在两条方向线相交处钉一个木桩，并在木桩上沿AP、BP绘出方向线及其交点。（2）在C点安置经纬仪，测设水平角β3，同样在木桩上沿CP绘出方向线。（3）如果交会没有误差，则此方向线应通过前两方向线的交点，此交点即为待测点P点。由于测设有误差，往往三个方向不交于一点，而形成一个误差三角形。如果此三角形最长边不超过允许范围，则取三角形的重心作为P点的最终位置。

测量工作的原则及基本的测量工作

角度单位换算 1 度（d）=60 分（m）=3600 秒（s） 1g(新度)=100C(新分)=10000CC(新秒) 1g=0.9d 1c=0.54m 1cc=0.324s =180/=57.3   ´=3438´   =206265  对测量的要求 1．掌握普通测量的基本知识、基本理论 2．正确使用常规测量仪器工具 3．掌握大比例尺地形图的测绘方法 4．掌握纵横断面图的测绘法 5．初步掌握道路工程测量及铁路站场测量方法 6．初步掌握施工控制网的建立方法和典型工程的施工测量

精度高能在野外条件下长期稳定使用自动化程度高，操作方便发展过程：精密机械光学+精密机械微电子+光学+精密机械测量单位的产生 1、长度单位英制单位海里、码、英尺、英寸市制单位里、丈、尺、寸、公制单位公里、米、分米、厘米、毫米长度单位“米”的定义米的最早的科学定义是子午线长度的 1/40000000。十八世纪法国科学院派测量队进行“弧度测量”。随后以测得的子午线弧长的四千万分子一作为长度的基本单位，称为“米”。
测量工作的原则及基本的测量工作
测量工作的原则及基本的测量工作基本测量工作 1．测量水平距离 2．测量水平角 3．测量直线的方向 4．测量点的高程测量(观测)值为了求得待定点的平面坐标至少需要两个测量值：水平距离 S，水平夹角。例如：极坐标法---S, 距离交会法---S1,S2 角度交会法---B1,B2 为了求得第三维的坐标，还需要另一个测量值：高差 h 测量作业就在于使用不同精度的测量仪器，测得‘角度 ’‘距离 S’和 ‘高差 h’ 测量仪器综述特点：

检针机9点测试法

检针机9点测试法标准九点检针机灵敏度测试法:(九点测试方法) 1、准备标准测试卡及测试卡架(要视检针机机械龙门(探头)高度选择合适的测试卡;2、准备擦拭检针机机械的长条布(毛巾最佳);对于已经使用过的检针机械，长条布(毛巾)用水沾湿并拧干，将灵敏度调节到最低档，开动机器让其运行用长条布拉直按住输送带任意一头，擦拭输送带正面的污物，如此让输送带运行几圈，直到输送带没有污物(如果输送特别脏，可将长条布清洗后多次擦拭或用工业酒精、防静电皮带清洁济进行擦洗)。

然后停机，将长条布洗干净拧干，设法将长布在输送带下边(反面)穿过，双手各抓住输送带两段，开动机器让其运行以擦拭输送带背面的污物。

第一:擦拭干净后，用九点测试法对检针机械灵敏度进行检验，先用标准测试卡直接放在输送带上，开动检针机，检针机能检测到此测试卡发出警报并且停机倒退为正常(需要将检测卡分别放在输送带面经过三个点进行检查――输送带A1、A2、A3位置)如图示:第二:接下来把标准测试卡嵌入测试卡架(也可找无金属物质代替)中间部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常(需要将检测卡分别放在输送带面经过三个点进行检查,,输送带A4、A5、A6位置上)如图示:第三:接下来把标准测试卡嵌入测试卡架最高点部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常(需要将检测卡分别放在输送带面经过三个点进行检查,,输送带A7、A8、A9位置上)如图示:经过上边三个测试方法都能检测到测试卡并报警停机倒退的，此检针机械可以正常使用。

(检针机灵敏度即所使用的标准测试卡直径，现在多采用直径为0.8、1.0、1.2、1.5、2.0MM的铁球测试卡。

实际检针灵敏度要采用哪种型号的测试卡，要视具体检测的产品和出口国际及检针机械的通道高度等因素来决定)。

以上检针机灵敏度校验需每三个小时进行一次，并将校验结果书面记录下来，供应客户查验。

探讨工程测量技术要点与控制措施_4

探讨工程测量技术要点与控制措施发布时间：2021-08-24T14:19:14.993Z 来源：《工程管理前沿》2021年第7卷4月第10期作者：卢涛[导读] 随着经济和科技水平的快速发展，工程测量工作是项目实施基础内容之一，直接决定工程建设能否成功，更是建筑工程质量及安全的核心保障。

卢涛正元地理信息集团股份有限公司北京 101300摘要：随着经济和科技水平的快速发展，工程测量工作是项目实施基础内容之一，直接决定工程建设能否成功，更是建筑工程质量及安全的核心保障。

工程测量是建筑设计与施工的良好衔接，但测量成果受多方面因素影响，测量结果的可靠性难以保证，故工程质量会出现问题。

工程测量贯穿于项目各阶段，且测量精度关乎工程质量及效率，故为项目建设核心基石。

因此，需根据现有建筑工程测量中存在的不足，提出多项优化措施，以保证测量成果的可靠性。

关键词：工程；测量技术；控制措施引言随着时代的发展，项目建设组织和管理的规模不断扩大，市场监督越来越严格。

建设项目只有采取有效措施，才能不断提高项目质量控制水平。

只有充分确认工程测量技术符合标准并全面预防和控制可能影响工程测量质量的因素，才能实现工程测量的综合性能。

对工程测量的全面改进，加强工程测量管理水平，不断改善工程测量技术，对建设和管理具有重要意义。

1现代工程测量技术类型新经济形态下，建筑工程测量技术发展快速。

在测量新技术的支撑下，测量人员可依托新技术，开展大范围、高精度、自动化的工程测量工作。

同时，减少天气、地形、水文、村落植被及人文等因素对项目施工的干扰，有效提升工程测量的效率和精度。

现代建筑工程测量技术的应用形式逐渐多样化。

GIS测绘是一种现代化的工程测绘手段，整合信息科学、遥感测绘和环境科学等内容，实现工程项目的便捷化、质量化测量。

摄影测量是一种较为常用的测量手段，可在无人机、卫星等载体及传感器的作用下，实现地物信息的精准、快速测量。

在摄影测量中，不仅要注重传感器应用、焦距设置、像元分辨率控制，且应对图像重叠度、数据格式等内容进行精准把控。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2 2
（3）计算A、P两点间的水平距离。
DAP ( x P x A ) ( y P y A ) x AP y AP
2 2
y A 433.570 m x P 370.000 m y P 458.000 m AB 1034848
例10-1 已知试计算测设数据β和DAP。
（ 3 ）在坑底安置另一台水准仪，设水准仪在钢尺上读数为a2。（4）计算B点水准尺底高程为 H时，B点处水准尺的读数应为：
b2 ( H R a1 ) (b1 a2 ) H
3、测设水平面
a A HA
视线高：Ｈi＝ＨＡ＋a 各木桩顶尺上的读数均为：b应=Ｈi-Ｈ设
返回
一、直角坐标法
直角坐标法是根据直角坐标原理，利用纵横坐标之差，测设点的平面位置。直角坐标法适用于施工控制网为建筑方什么样的建筑施工场地适格网或建筑基线的形式，且量距方便的建筑宜用直角坐标法测设点的平面施工场地。位置？
Ⅱ
x:700.00m y:600.00m
Ⅲ
1．计算测设数据
建筑物的长度 yc ya
A
1
2
3
4
5
B
2、量距
工程测量
量距是用经过检定的钢尺，两人拉尺，两人读
数，一人记录及观测温度。量距时由后尺手用弹簧秤控制施加于钢尺的拉力(30 m钢尺，标准拉力为100 N)。前、后读数员应同时在钢尺上读数，估读到0.5mm。每尺段要移
动钢尺三次不同位置，三次丈量结果的互差不应超
过2mm，取三段丈量结果的平均值作为尺段的最后
工程测量
二、已知水平角的测设
已知水平角的测设，就是在已知角顶并根据一个已知边方向，标定出另一边方向，使两方向的水平夹角等于已知水平角角值。
1．一般方法
当测设水平角的精度要求不高时，可采用盘左、盘右分中的方法测设。例设地面已知方向OA，O为角顶，β为已知水平角角值， OB为欲定的方向线。（1）在O点安置经纬仪，
（2）精确方法
工程测量
当测设精度要求较高时，应使用检定过的钢尺，用经纬仪定线，根据已知水平距离D，经过尺长改正、温度改正和倾斜改正后，并计算出实地测设长度L。
L D ld lt lh
然后根据计算结果，用钢尺进行测设。
回顾：钢尺量距精密方法
1、经纬仪定线
工程测量
将经纬仪安置于A点，瞄准B点，然后在AB的视线上用钢尺量距，依次定出比钢尺一整尺略短的尺段端点1，2，…。在各尺段端点打入木桩，桩顶高出地面5cm～10cm，在每个桩顶刻划十字线，其中一条在AB方向上，另一条垂直AB方向，以其交点作为钢尺读数的依据。
5 0 1 — 钢尺膨胀系数，一般取α =1.25 × 10 ( C) t 0 —钢尺检定时的温度；
t —量距时的温度。
钢尺量距成果整理
精密量距结果应进行以下三项改正 1、尺长改正
l d l l l0
l — 全长改正数 l 0 — 名义长度 l 0 — 任一尺段
α — 钢尺膨胀系数
h2 ( 1.000 m) 2 l h 0.020 m 2D 2 25 m
L D ld l t l h 25.000 m 0.002 m 0.003 m ( 0.020 m) Fra bibliotek 25.015 m
3）在地面上从A点沿AC方向用钢尺实量25.015m定出 B点，则AB两点间的水平距离正好是已知值25.000m。
Ⅰ
测设a点的测设数据（Ⅰ点与a点的纵横坐标之差）：
yⅠa
xⅠa xa x 620.00 m 600.00 m 20.00 m yⅠa ya y 530.00 m 500.00 m 30.00 m
2．点位测设方法
Ⅱ
b
Ⅲ
90
c
a
30.00m 90
d
30.00m
结果。
随之进行返测，如要进行温度和倾斜改正，还要观测现场温度和各桩顶高差。
工程测量
尺长方程
经过检定的钢尺长度可用尺长方程示：
lt l0 l (t t 0 )l0
l t —温度为t时的钢尺实际长度； l 0 —钢尺的名义长度； l —尺长改正值，即温度在 t 0 时钢尺全长改正数；
（3）归化方法
工程测量
归化法定义——为提高精度，先用直接法放样一个点，作为过渡点，接着测量过渡点与已知点之间的关系（边长、角度、高差等），把测算值与设计值比较得差数，最后从过渡点出发，修正这一差数，把点归化到更精确的位置上去。这种比较精确的放样方法叫归化法。
2．光电测距仪测设法
当测设精度要求较高时，一般采用光电测距仪测设法。（1）在A点安置光电测距仪，反光棱镜在已知方向上前后移动，使仪器显示值略大于测设的距离，定出C1点。
工程测量
三、已知高程的测设
已知高程的测设，是利用水准测量的方法，根据已知水准点，将设计高程测设到现场作业面上。
1．在地面上测设已知高程
某建筑物的室内地坪设计高程为 45.000m，附近有一水准点 BM.3 ，其高程为 H3=44.680m。现在要求把该建筑物的室内地坪高程测设到木桩 A上，作为施工时控制高程的依据。
20.00m 20.00m m n Ⅳ Ⅰ 30.00m 50.00m 检查建筑物四角是否等于 90˚ ，各边长是否等于设计长度，其误差均应在限差以内。测设距离和角度时，可根据精度要求分别采用一般方法或精密方法。
二、极坐标法
极坐标法是根据一个水平角和一段水平距离，测设点的平面位置。极坐标法适用于量距方便，且待测设点什么样的建筑施工场地距控制点较近的建筑施工场地。适宜用极坐标法测设点的平
C ∆D
C1
A
D D′
（2）在C1点安置反光棱镜，测出水平距离D′，求出D′与应测设的水平距离D之差△D ＝D－D′。
（3）根据 △D的数值在实地用钢尺沿测设方向将 C1 改正至 C 点，并用木桩标定其点位。（4）将反光棱镜安置于C点，再实测AC 距离，其不符值应在限差之内，否则应再次进行改正，直至符合限差为止。
lt 30m 0.003m 1.25 105 30m (t 20 C) 测设时温度为 t 30 C ，测设时拉力与检定钢尺
时拉力相同。
B′ C
hAB DAB＝25.000m
L A
B
1 ）测设之前通过概量定出终点，并测得两点之间的高差 hAB 1.000 m 。 2）计算L的长度。 l 0.003 m ld D 25 m 0.002 m l0 30 m l t ( t t 0 ) D 1.25 105 ( 30 C 20 C) 25 m 0.003 m
44.680 m 1.556 m 46.236 m
（ 2 ）计算 A 点水准尺尺底为室内地坪高程时的前视读数：
b 46.236 m 45.000 m 1.236 m
（ 3 ）上下移动竖立在木桩 A 侧面的水准尺，直至水准仪的水平视线在尺上截取的读数为 1.236m 时，紧靠尺底在木桩上画一水平线，其高程即为45.000m。
工程测量
2、温度改正
lt (t t 0 )l
t — 丈量时温度
t0 — 标准温度
3.倾斜改正
当Ｌ为斜距时应换算成平距d，则倾斜改正值为：
l h d l
1 (l 2 h 2 ) 2
工程测量
l l (1
h l
2
2
1 )2
l
将上式
(1
2 1 h 2 ) 2
2 2 DAP x AP y AP
第九章测设的基本工作
工程测量
第9章测设的基本工作
掌握水平距离、水平角、高程三要素的测设方法；
掌握点平面位置的测设方法（极坐标法、直角坐标法、角度交会法、距离交会法）及坡度线的测设方法；
工程测量
第9章测设的基本工作
§9.1 已知水平距离、水平角和高程的测设 §9.2 点的平面位置的测设方法 §9.3 设计坡度线的测设 §9.4 曲线的测设
x A 348.758 m
458.000 m 433.570 m 解： y AP arctan AP arctan 370.000 m 348.758 m x AP 485934 AB AP 1034848 485934 544914
1.236 m
a 1.556 m
1 0
H i 46.236m
BM3
±0.000
b
A
H 3 44.680 m
大地水准面
H0 45.000m
（ 1）在水准点 BM.3 和木桩 A之间安置水准仪，在 BM.3 立水准尺上，用水准仪的水平视线测得后视读数为1.556m，此时视线高程为：
2．高程传递
当向较深的基坑或较高的建筑物上测设已知高程点时，如水准尺长度不够，可利用钢尺向下或向上引测。
欲在深基坑内设置一点 B ，使其高程为 H 。地面附近有一水准点R，其高程为HR。
吊杆
b1
a1 BMR
a2
b2
用同样的方法，亦可从低处向高处测设已知高程的点。
（1 ）在基坑一边架设吊杆，杆上吊一根零点向下的钢尺，尺的下端挂上 10kg 的重锤，放入油桶中。（ 2 ）在地面安置一台水准仪，设水准仪在 R 点所立水准尺上读数为a1，在钢尺上读数为b1。
l
项展开成级数：
Ｌ
h2 h4 h2 h4 lh l (1 2 4 ) 1 3 2 l 2l 8l 8l
取第一项
