德州仪器面向光谱分析的DLP技术

DLP投影技术介绍
DLP（Digital Light Processing）投影技术，又称Digital Micromirror Device（DMD）技术，是一种投影显示技术，由德州仪器（TI）公司于1987年推出，它是一种比较先进的投影技术，能够快速、准确地将数字信号输出到投影屏幕上。

DLP投影技术可以大大提高投影效果和画质，使得投影技术具备多种良好的特性，能够满足不同场景和不同应用的不同需求，从而成为当今投影技术的主流技术。

1、高亮度：DLP技术使用了一种叫做“Xenon Light Source”（Xenon光源）的高亮度光源，能够把灯光转换为电脉冲，从而实现高亮度，其高亮度甚至可以达到1500流明，这在一定程度上可以节省电能；
2、高分辨率：DLP投影技术比较常用的都是1080P规格，其显示器分辨率比较高，投影出来的画质效果比较清晰，几乎可以说是拥有高清画质；
3、低噪音：DLP技术采用安静的冷光源，投影出的投影作品拥有安静的体验，可以做到不影响其他人的感受；。

德州仪器面向光谱分析的DLP技术德州仪器（英文全称：Texas Instruments，简称TI）是一家全球领先的半导体生产商和解决方案提供商，拥有广泛的产品线和技术专长。

其中，TI的DLP（Digital Light Processing）技术是一种在光谱分析领域非常具有潜力的新技术。

DLP技术最初是为投影仪设计的，但由于其独特的光学特性和高度可编程性，使其在光谱分析领域有了广泛的应用。

DLP技术利用微型反射式数字微镜阵列（DMD）来产生光谱，并通过光谱分析仪器进行精确的光谱测量和分析。

与传统的光谱分析技术相比，DLP技术具有许多独特的优势。

首先，DLP技术具有高达数百万个像素的分辨率，使其能够提供更高的分辨率和更丰富的光谱信息。

其次，DLP技术具有高速刷新率，可以实现实时的光谱测量和分析，从而提高工作效率和准确性。

此外，DLP技术具有灵活的光学设计和可编程性，使其能够适应不同的光谱应用需求，并提供更多的实验和研究可能性。

除了以上优势，DLP技术还具有其他一些重要的应用优势。

首先，DLP技术能够实现非接触式测量，即无需物理接触分析样品，避免了样品污染和破坏的风险。

其次，DLP技术具有高度可重复性和可靠性，能够提供稳定和可重复的光谱测量结果，适用于长时间和大批量的光谱分析任务。

最后，DLP技术还具有广泛的适应性和通用性，可以应用于各种不同类型的光谱分析，包括红外光谱、紫外光谱、可见光谱等，为科研人员和工程师们提供了更多的选择和便利。

实际上，DLP技术已经在许多领域中得到了应用。

例如，在药物研发领域，DLP技术可以用于药物成分分析、结构分析和纯度检测等方面。

在农业领域，DLP技术可以用于土壤成分分析、农作物营养分析和农药残留检测等方面。

此外，DLP技术还可以在环境监测、食品安全、化学工程等领域中发挥重要作用。

总结起来，德州仪器面向光谱分析的DLP技术具有广泛的应用前景和重要的应用优势。

随着该技术的不断发展和完善，相信它将在光谱分析领域中发挥更大的作用，并为科学家、研究人员和工程师们提供更多的技术支持和解决方案。

DLP技术资料数字光学处理（DLP TM）是投影和显示信息的一个革命性的新方法。

基于Texas 仪器公司开发的数字微反射镜器件（DMD TM），DLP完成了显示数字可视信息的最终环节。

数字光学处理（DLP TM）技术在消费者、商业和投影显示工业的专业领域方面被作为子系统或“发动机”提供给市场主管。

正如CD在音频领域的革命一样，DLP将在视频投影方面带来革命。

1DMD数字光处理器DMD(Digital Micromirror Device)结构每个DMD是由成千上万个倾斜的、显微的、铝合金镜片组成，这些镜片被固定在隐藏的轭上，扭转铰链结构连接轭和支柱，扭力铰链结构允许镜片旋转±10度。

支柱连接下面的偏置/复位总线，偏置/复位总线连接起来使得偏置和复位电压能够提供给每个镜片。

镜片、铰链结构及支柱都在互补金属氧化半导体上（CMOS）地址电路及一对地址电极上形成（如图1）。

图1图1：一个DMD上单独镜片的分解示意图。

DMD上每一个16um的平方镜片包括这样三个物理层和两个“空气隙”层，“空气隙”层分离三个物理层并且允许镜片倾斜+10度或-10度。

在一个地址电极上加上电压，连带着把偏置/复位电压加到镜片结构上，将在镜片与地址电极一侧产生一个静电吸引，镜片倾斜直到与具有同样电压的着陆点电极接触为止。

在这点，镜片以机电方式锁定在位置上。

在存储单元中存入一个二进制数字使镜片倾斜+10度，同时在存储单元中存入一个零使镜片倾斜-10度（图2a,b,c）。

DMD以2048x1152的阵列构成，每一个器件共有约2.3x10的6次方镜面，这些器件具有显示真的高分辨率电视的能力。

首次大量生产的DMD为848x600。

这种DMD 将能投影NTSC、相位交换线（PAL）、VGA以及高级视频图形适配器（SVGA）图形，并且它将可以显示16：9纵横比信号源。

（a）（b）（c）图2图2：一个DMD的表面上的镜片的特写镜头以及它的底层结构。

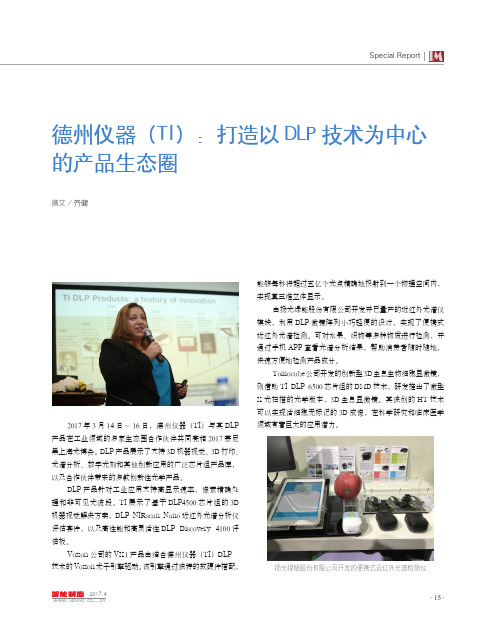

Special Report· 15 ·IM撰文/齐健2017年3月14日～16日，德州仪器（TI）与其DLP 产品在工业领域的多家生态圈合作伙伴共同亮相2017慕尼黑上海光博会。

DLP 产品展示了支持3D 机器视觉、3D 打印、光谱分析、数字光刻和其他创新应用的广泛芯片组产品库，以及合作伙伴带来的多款创新性光学产品。

DLP 产品针对工业应用支持高显示速率，像素精确处理和非可见光波段。

TI 展示了基于DLP4500芯片组的3D 机器视觉解决方案，DLP NIRscan Nano 近红外光谱分析仪评估套件，以及高性能和高灵活性DLP Discovery 4100评估板。

Voxon 公司的VX1产品由结合德州仪器（TI）DLP®技术的Voxon 光子引擎驱动。

该引擎通过独特的软硬件搭配，能够每秒将超过五亿个光点精确地投射到一个物理空间内，实现真三维立体显示。

由扬光绿能股份有限公司开发并已量产的近红外光谱仪模块，利用DLP 微镜阵列小巧轻便的设计，实现了便携式近红外光谱检测。

可对水果、织物等多种物质进行检测，并通过手机APP 查看光谱分析结果，帮助消费者随时随地，快速方便地检测产品成分。

Tomocube 公司开发的创新型3D 全息生物细胞显微镜，则借助TI DLP 6500芯片组的DMD 技术，研发推出了微型X 光扫描的光学版本，3D 全息显微镜。

其独创的HT 技术可以实现活细胞无标记的3D 成像，在科学研究和临床医学领域有着巨大的应用潜力。

德州仪器（TI）：打造以DLP 技术为中心的产品生态圈Raecine Meza扬光绿能股份有限公司开发的便携式近红外光谱检测仪特别报道· 16 ·IMcadcam@ IMCHINA@投稿邮箱德州仪器（TI）中国区业务拓展总监吴健鸿（Paul Ng）表示，2016年德州仪器营收约134亿美金，较前一年增长了3个百分点。

什么是DLPDLP（Digital Light Processing，数字光处理）是一种光学数字化反射式投射技术。

DLP投影产品的关键成像器件DMD（Digital Micromirror Device，数字微透镜装置）是由美国德州仪器研制开发的、可通过脉冲控制的半导体元件，该元件具有快速反射式数字开关性能，能够准确控制光源。

DLP投影机的成像原理是：光束通过一高速旋转的三色色轮后，投射到DMD部件上，然后通过光学透镜投射到大屏幕上。

一片DMD由许多个微小的正方形反射镜片（简称微镜）按行列紧密排列在一起贴在一块硅晶片上，每个微镜都对应着生成图像的一个像素。

因此，DMD的微镜数目决定了一台DLP投影机的物理分辨率，如果一台DLP投影机的分辨率是SVGA（800×600），即指DMD的微镜数有800×600=480000个，DMD中每个微镜都对应着一个存储器，该存储器可以控制微镜在±14°角范围内转动。

DMD部件具有反射性和密合性强的优点，光能的利用率远远高于传统的光学系统。

组成DLP投影产品的DMD数目分为一片、两片和三片，目前市场上常见的DLP投影机多为一片DMD芯片构成的单片DLP 投影机。

DLP投影机可达1024个灰度等级，可产生10243种色彩，光效高，能产生几乎无缝的高品质图像。

DLP投影机输出的图像对比度高，黑白图像清晰锐利，暗部层次、细节表现丰富，但色彩饱和度不够好，色彩表现不够生动。

由于DLP投影机的光学结构相对简单，其体积和重量都比其他类型（如CRT、LCD）的投影机小，便于携带，更适合移动多媒体演示和家庭影院的需要。

目前单片DMD的DLP投影机光输出可达1500ANSI流明，三片DMD的DLP投影机光输出可达12000ANSI流明，对比度为高达1000∶1，并完全兼容720线和1080线高清晰数字信号，显示画面最大可达6米×15.4米。

dlp芯片数字光处理芯片（Digital Light Processing Chip，简称DLP芯片）是一种由德州仪器公司（Texas Instruments，TI）独家研发的图像投影技术。

下面将从原理、结构、应用和发展等方面，详细介绍DLP芯片。

一、原理DLP芯片采用了TI公司的微型反射数字光阵技术，利用无源CMOS器件和微机电系统（MEMS）技术，实现了高像素密度、高分辨率和高画质的图像显示。

其原理可以简单概括为：通过电脉冲控制器控制微镜片微小的机械偏转，进而实现像素单元的反射角度改变，从而调整光线的反射方向，最终形成图像。

二、结构DLP芯片主要由数百万个微小的镜子组成，每个镜子代表着一个像素，这些镜子被排列在一个矩阵状的区域中。

每个镜子的尺寸非常小，大约只有几微米大小。

DLP芯片还包括了控制器、驱动器和接口等元件，能够提供对镜子的控制和信号输入输出。

三、应用1. 投影仪：DLP芯片最为广泛的应用就是在投影仪中。

其高分辨率、高亮度和高对比度的特点，使得DLP芯片成为众多商业和家庭投影仪的首选技术。

通过对光源的分解和调整，DLP芯片能够呈现出逼真、清晰的图像，成为投影行业的重要驱动力。

2. 显示器：DLP技术也应用于许多大屏幕显示器，例如数字标牌、广告牌和电视机等。

其快速的像素响应速度和较低的视觉劣化，使得DLP芯片能够呈现出流畅、细腻的画面，广泛应用于商业和娱乐领域。

3. 3D打印：DLP芯片还可以应用于3D打印技术中。

通过调整DLP芯片上的微镜片的角度，可以控制打印层的形状和厚度，从而实现高精度的3D打印。

四、发展随着技术的发展，DLP芯片在图像质量、分辨率和功能方面都有了巨大的突破。

最初的DLP芯片只有数十个像素，而现在的芯片可以达到几百万个像素，分辨率高达4K甚至8K。

此外，DLP芯片的尺寸也越来越小，便于集成到各种显示设备中。

然而，DLP技术也面临着一些挑战，如功耗较高、成本较高以及使用寿命有限等。

dlptexasinstruments的使用说明DLPTM (Digital Light Processing) 是德州仪器（Texas Instruments）独立研发并使用的一种投影技术。

DLPTM投影技术利用数字光处理技术，将输入的图像转化成数字信号后，通过数百万个微型镜面反射将其投射到屏幕上。

这种技术被广泛应用于教育、商业和家庭娱乐等各个领域。

以下是DLPTM Texas Instruments的使用说明。

1.确保材料完整性：在使用DLPTM投影设备之前，确保您已经仔细阅读并理解了所有的使用说明。

检查包装，确保所有零件和配件完整。

2.设备安装：根据安装说明，将DLPTM投影设备正确地安装在你选择的位置上。

确保设备与电源连接，并插入适当的电源线。

确保设备周围有足够的通风空间，以防止过热。

3.连接其他设备：根据您的需求，使用适当的电缆连接您的电脑、DVD播放器、音频系统或其他设备。

确保所有连接线松紧适中，避免因松动而引起的图像或声音失真。

4.调整设置：在首次使用DLPTM投影设备之前，您可能需要进行一些初始设置。

这可能包括语言选择、图像模式、亮度、对比度和色彩调整等。

请参考您的设备使用手册中的详细说明，以获得最佳的图像效果。

5.投影位置和尺寸：根据您的需求，选择适当的投影位置和尺寸。

调整设备的焦距，以获得清晰的图像。

根据您的房间布局和投影距离，可能需要使用设备自带的变焦和变焦功能。

6.DLPTM投影设备维护：定期清洁设备以确保最佳性能。

关闭设备并拔掉电源线后，使用柔软的布清洁投影镜头。

避免使用化学溶剂或强烈的清洁剂。

7.镜头保护：在不使用时，使用投影机的保护盖或保护袋保护镜头。

避免直接暴露于阳光下，以防止镜头受损。

8.节能模式：如果您的设备配置了节能模式，可以考虑在不使用时启用。

这将有助于延长设备寿命，同时节省能源。

10.注意安全：在使用DLPTM投影设备时，请注意自身和他人的安全。

避免将设备放置在易碎或不稳定的表面上，以防止发生事故或设备损坏。

拆解德州仪器DLP NIRscan Nano模块
为了将DLP NIRscan Nano评估模块(EVM)的硬件及光引擎解释清楚，网友拆解了一个早期由Coretronic公司生产的模块。

需要注意的是，任何对光引擎的拆解会使NIRscan Nano EVM的保修失效。

另外，去掉光引擎上的罩子会使灰尘和污垢聚集在光学器件上，从而影响到系统性能。

此外，去掉上面的罩子会移动光学器件、狭缝和探测器，使这些元件错位，需要厂家重新进行对准和校准。

如果拆除了狭缝，将需要把InGaAs探测器和
DLP2010NIR返厂进行系统对准与校准。

我们先来快速浏览一下。

如下图所示，基于DLP的分光计利用数字微镜器件(DMD)和单点探测器取代了传统线性阵列探测器。

通过按顺序打开与特定波长光相对应的一组镜列，对应光线被指向探测器，并被捕获。

通过扫描DMD上的一组镜列，可以计算出吸收光谱。

要获得与DLP分光计实现方式相关的更多细节，请参考DLP分光计设计注意事项。

 近红外(NIR) 光谱光谱分析中的DLP技术提供以下优势：
与具有极小像素的线性阵列探测器相比，通过使用更大的单点1mm 探测器，它能实现更高性能。

DLP显示原理范文DLP（Digital Light Processing）技术是一种数字投影技术，利用微小的数字电子操纵光线的方式来实现显示。

它是由德州仪器（Texas Instruments）开发的一种光学技术，被广泛应用于投影仪、电视和显示设备中。

下面将详细介绍DLP显示的原理。

DMD芯片是由半导体材料制成的，每个微小镜片的尺寸为10至17微米左右。

这些镜片通过电磁力或机械力的作用可以倾斜，其倾斜的角度决定了光线的反射方向。

整个DLP显示系统由几个关键部分组成：光源、色轮、镜组、DMD芯片和透镜。

首先是光源，通常是使用高亮度的室内光源，例如高压汞灯或LED。

光源发出的光经过反射或透射后进入下一个关键部分，色轮。

色轮是一个有几个不同颜色滤光片组成的旋转圆盘。

通过旋转色轮，每个颜色的光线依次通过滤光片，在一定时间间隔内，不同颜色的光线依次照射到DMD芯片上。

这样可以在短时间内实现全彩色显示。

光线通过色轮后，进入镜组，镜组主要起到收集和聚焦光线的作用，将光线聚焦到DMD芯片上。

DMD芯片上的每个微小镜片代表一个像素，每个像素可以通过倾斜来选择是否反射光线。

在显示过程中，通过控制每个镜片的倾斜角度来控制其是否反射光线，从而形成图像。

DMD芯片中的微小镜片可以倾斜的速度非常快，通常可以达到每秒数千次到数万次的频率。

这种快速的倾斜速度使得DLP显示技术可以实现高刷新率和平滑的图像。

最后，图像通过透镜投射到投影屏或显示屏上，形成最终的显示效果。

1.高对比度：DLP显示器具有高动态对比度，能够在明亮和暗黑的画面中保持清晰的细节。

2.高亮度：DLP显示器利用光学透镜和镜组，可以实现高亮度的显示效果，适用于室内和室外环境。

3.高刷新率：DLP显示器的微镜芯片可以快速倾斜，因此可以实现高刷新率，适合观看快速移动的影像。

4.色彩还原准确：DLP显示器可以通过控制微镜芯片，实现准确的色彩还原，显示真实和饱满的颜色。

dlptexasinstruments的使用说明DLPTexas Instruments是一种数字光处理（Digital Light Processing）技术，由Texas Instruments（TI）开发。

它是一种使用微镜像芯片的光学投影技术，广泛应用于投影仪和其他视听设备中。

以下是关于DLP Texas Instruments的使用说明。

1.确定适当的环境：在使用DLP Texas Instruments设备之前，确保您选择了一个适当的环境。

确保房间的亮度适中，避免反射和干扰。

尽量减少周围环境的噪音，以确保设备的最佳性能。

2.连接设备：将您的源设备（例如电脑、DVD播放器或游戏机）与DLP Texas Instruments设备连接起来。

使用正确的连接线缆，例如HDMI、VGA、或USB，以确保信号传输的质量。

3.开启设备：打开DLP Texas Instruments设备的电源，并等待一段时间，使其预热。

在预热过程中，确保设备不会受到外部干扰。

4.调整图像设置：DLPTexas Instruments设备通常都有一个菜单系统，您可以用来调整图像设置。

通过访问菜单系统，您可以调整亮度、对比度、色彩饱和度等参数，以获得最佳图像质量。

根据您的需求，您还可以选择不同的图像模式，例如标准、影音或游戏模式。

5.调整投影距离和屏幕大小：DLPTexas Instruments设备可以通过调整投影距离和屏幕大小来获得最佳的投影效果。

请根据设备的说明书，了解适当的投影距离和屏幕大小，以确保图像清晰、锐利。

6.维护与保养：定期对DLPTexas Instruments设备进行维护和保养，以确保其长时间的良好性能。

请定期清洁设备的镜面和光源，避免灰尘和杂质的积累。

确保设备在使用完后冷却一段时间，然后再进行清洁。

7.使用适当的投影屏幕：如果您使用DLPTexas Instruments投影设备进行投影，建议使用适当的投影屏幕，以获得最佳的观影体验。
