超声波探头结构及分类

超声探头的种类及常用手法1. 超声探头的种类超声探头是超声诊断仪器的重要组成部分，用于产生和接收超声波信号，并将其转化为数字信号进行图像处理。

根据应用需求和使用环境的不同，超声探头可以分为以下几种类型：1.1 线性探头线性探头也称为直线探头或排列探头，采用一维排列的方式进行成像。

它的特点是像素密度高，图像分辨率高，适用于浅部组织的成像。

线性探头常用于乳腺、甲状腺、血管等部位的检查。

1.2 凸面探头凸面探头也称为凸透镜探头，采用弧面设计，可以提供较宽的视场和较大的深度范围。

凸面探头适用于腹部、胸部、心脏等器官的检查，特别适用于肝脏、胰腺等深部组织的成像。

1.3 阵列探头阵列探头又称为多普勒探头，具有多个元件组成的阵列，能够进行多个方向的扫描，实现多角度成像。

阵列探头适用于心脏、子宫、胎儿等需要动态观察的器官。

1.4 直视探头直视探头是一种特殊的探头，通常用于内窥镜超声检查。

它通过插入体腔或组织进行检查，可以直接观察到内部结构。

2. 超声探头的常用手法超声探头在医学检查中有多种应用手法，包括以下几种常见手法：2.1 B超成像B超成像是超声诊断中最常用的手法之一，通过对组织的回声进行分析，可以获得图像信息。

B超成像适用于几乎所有部位的检查，包括肝脏、肾脏、胸部、盆腔等。

2.2 彩色多普勒超声彩色多普勒超声是一种结合了多普勒效应和超声成像的技术，可以显示血流和血流速度信息。

彩色多普勒超声广泛应用于心脏、血管、肝脏等器官的检查，对于血液循环和血流动力学的评估具有重要意义。

2.3 弹性成像弹性成像是一种用于评估组织弹性和硬度的技术。

通过对组织的变形或位移进行测量，可以获取组织的弹性特性，用于肿瘤、乳腺、甲状腺等病变的鉴别诊断。

2.4 三维超声三维超声是一种在平面成像基础上增加了深度信息的技术，可以提供更准确的空间结构信息。

三维超声广泛应用于胎儿、子宫、卵巢等器官的检查，对于胎儿的发育观察具有重要意义。

结论超声探头的种类和常用手法多样，适用于各种器官和组织的检查与诊断。

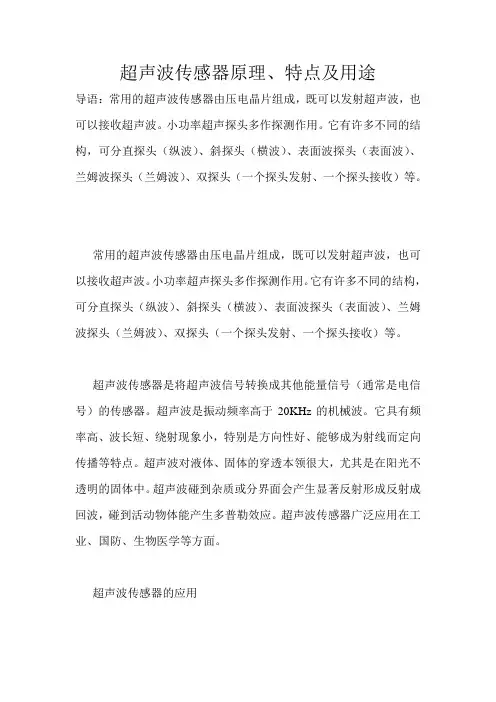

超声波传感器原理、特点及用途导语：常用的超声波传感器由压电晶片组成，既可以发射超声波，也可以接收超声波。

小功率超声探头多作探测作用。

它有许多不同的结构，可分直探头（纵波）、斜探头（横波）、表面波探头（表面波）、兰姆波探头（兰姆波）、双探头（一个探头发射、一个探头接收）等。

常用的超声波传感器由压电晶片组成，既可以发射超声波，也可以接收超声波。

小功率超声探头多作探测作用。

它有许多不同的结构，可分直探头（纵波）、斜探头（横波）、表面波探头（表面波）、兰姆波探头（兰姆波）、双探头（一个探头发射、一个探头接收）等。

超声波传感器是将超声波信号转换成其他能量信号（通常是电信号）的传感器。

超声波是振动频率高于20KHz的机械波。

它具有频率高、波长短、绕射现象小，特别是方向性好、能够成为射线而定向传播等特点。

超声波对液体、固体的穿透本领很大，尤其是在阳光不透明的固体中。

超声波碰到杂质或分界面会产生显著反射形成反射成回波，碰到活动物体能产生多普勒效应。

超声波传感器广泛应用在工业、国防、生物医学等方面。

超声波传感器的应用传感器：“能感受规定的被测量件并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成”。

传感器是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。

它是实现自动检测和自动控制的首要环节。

目前对传感器尚无一个统一的分类方法，但比较常用的有如下三种：1、按传感器的物理量分类，可分为位移、力、速度、温度、流量、气体成份等传感器2、按传感器工作原理分类，可分为电阻、电容、电感、电压、霍尔、光电、光栅、热电偶等传感器。

3、按传感器输出信号的性质分类，可分为：输出为开关量（“1”和“0”或“开”和“关”）的开关型传感器；输出为模拟型传感器；输出为脉冲或代码的数字型传感器。

在这里，主要给大家介绍一种在日常生活中运用非常广泛的，给人类社会带来很大便利的传感器——超声波传感器以及其在倒车雷达上的应用。

医用超声探头的种类
医用超声探头是医学影像诊断中常用的一种设备，它能够通过
超声波来成像人体内部的器官和组织，帮助医生进行诊断和治疗。

根据不同的应用和需要，医用超声探头有多种不同的种类，每种都
有特定的用途和优势。

1. 线阵探头（Linear array transducer），线阵探头适用于
浅表部位的超声检查，如甲状腺、乳腺、肾脏等。

它具有高分辨率
和较宽的成像范围，适合于观察细小结构和进行定位测量。

2. 凸阵探头（Convex array transducer），凸阵探头适用于
深部器官的超声检查，如心脏、肝脏、膀胱等。

它具有较大的成像
深度和较宽的扫描范围，适合于观察大范围的解剖结构和进行动态
观察。

3. 阵列探头（Phased array transducer），阵列探头适用于
需要快速成像和动态观察的情况，如心脏超声检查和血管超声检查。

它具有快速成像和多普勒功能，可以观察心脏和血管的运动和血流
情况。

4. 便携式探头（Portable transducer），便携式探头适用于临床急救和移动医疗的场合，如急诊科、卫生院和野外医疗。

它具有小巧轻便、易于携带和操作的特点，可以在不同场合进行快速的超声检查和评估。

以上是一些常见的医用超声探头种类，它们在临床诊断和治疗中发挥着重要的作用。

随着科技的不断进步，医用超声探头的种类和功能还在不断地发展和完善，为医学影像诊断提供了更多的选择和可能。

超声探头的工作原理及结构超声探头是医疗超声设备中的重要组成部分，主要用于产生和接收超声波信号。

它的工作原理和结构对于超声诊断的精确性和效果起着至关重要的作用。

本文将详细介绍超声探头的工作原理和结构。

超声探头的工作原理是利用声波的传播和回波来获取图像。

当超声波从探头的晶体发射出来时，它会在被检测物体内部产生声波反射，形成回波信号。

探头接收这些回波信号，并将其转化为电信号，经过放大和处理后再转换为声图像。

超声探头的具体工作原理主要取决于其内部的晶体和传感器。

超声探头的结构主要分为三部分：晶体、导电层和壳体。

晶体是探头内最重要的组成部分，通常由压电陶瓷材料制成，如铅锆钛酸盐（PZT）。

晶体的厚度和形状会影响探头的频率和焦距。

当晶体受到电信号的激励时，会产生机械振动，进而发射超声波。

晶体也具有接收回波信号的功能，将回波信号转换为电信号。

导电层位于晶体的表面，主要作用是为探头的电信号提供导电路径。

导电层通常由银或其他导电性材料制成，以确保信号传输的可靠性和稳定性。

它也可以通过改变导电层的形状和布局来调整探头的工作频率和形状。

壳体是超声探头的外部保护层，通常由塑料或金属材料制成。

它起到了保护晶体和导电层的作用，同时还可以起到减少外界干扰的作用。

壳体还可以通过改变其形状和尺寸来调整探头的焦距和探测深度。

除了以上的基本结构，超声探头还可以有其他的功能组件，如阵列式探头、多普勒组件等。

阵列式探头由多个晶体排列组成，可以产生多个散射波束，从而得到更精确的图像。

多普勒组件可以对血流进行测量和分析，是超声心动图和血流图的重要组成部分。

总结起来，超声探头是超声设备中至关重要的组成部分，其工作原理和结构直接决定了超声图像的质量和准确性。

通过晶体的发射和接收声波信号，探头可以产生高频的超声波并获取回波信号。

探头的结构主要包括晶体、导电层和壳体，其中晶体是最关键的部分。

此外，超声探头还可以根据具体的应用需求进行设计和改进，添加其他功能组件，以提高超声诊断的效果。

超声探头是超声诊断仪器中的重要组成部分，用于发射和接收超声波，以获取人体组织的图像信息。

根据不同的应用需求和扫描目标，有多种种类的超声探头可供选择。

以下是一些常见的超声探头种类及其常用手法：
线阵探头（Linear Array Probe）：
特点：具有多个发射和接收元素，可以产生长条形的图像区域。

应用：常用于浅部结构的检查，如肝脏、甲状腺、乳腺等。

手法：线性扫描、动态扫描、彩色多普勒等。

凸阵探头（Convex Array Probe）：
特点：具有凸面形状的发射和接收元素，可产生弧形图像区域。

应用：常用于腹部、心脏、妇科等部位的检查。

手法：扇形扫描、心脏四腔扫描、血流动力学评估等。

直线阵探头（Phased Array Probe）：
特点：具有可调节的扫描角度和深度，适用于深部组织的检查。

应用：常用于心脏、血管、深部肿瘤等部位的检查。

手法：脉冲多普勒、频谱多普勒、彩色多普勒等。

体表探头（Surface Probe）：
特点：适用于浅表器官和结构的检查，如甲状腺、淋巴结等。

应用：常用于皮肤、浅表器官和血管的超声检查。

手法：高频成像、高分辨率成像、超声引导穿刺等。

阴道探头（Transvaginal Probe）：
特点：设计为适合经阴道插入的探头，适用于妇科检查。

应用：常用于妇科、产科和生殖器官的超声检查。

手法：阴道超声、子宫附件检查、妊娠监测等。

这些是超声探头的常见种类及其常用手法，具体的选择和使用要根据患者的病情、扫描部位和诊断目的进行。

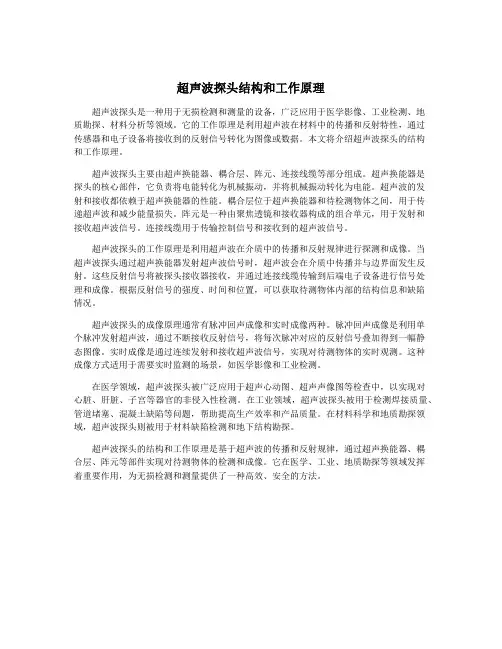

超声波探头结构和工作原理超声波探头是一种用于无损检测和测量的设备，广泛应用于医学影像、工业检测、地质勘探、材料分析等领域。

它的工作原理是利用超声波在材料中的传播和反射特性，通过传感器和电子设备将接收到的反射信号转化为图像或数据。

本文将介绍超声波探头的结构和工作原理。

超声波探头主要由超声换能器、耦合层、阵元、连接线缆等部分组成。

超声换能器是探头的核心部件，它负责将电能转化为机械振动，并将机械振动转化为电能。

超声波的发射和接收都依赖于超声换能器的性能。

耦合层位于超声换能器和待检测物体之间，用于传递超声波和减少能量损失。

阵元是一种由聚焦透镜和接收器构成的组合单元，用于发射和接收超声波信号。

连接线缆用于传输控制信号和接收到的超声波信号。

超声波探头的工作原理是利用超声波在介质中的传播和反射规律进行探测和成像。

当超声波探头通过超声换能器发射超声波信号时，超声波会在介质中传播并与边界面发生反射。

这些反射信号将被探头接收器接收，并通过连接线缆传输到后端电子设备进行信号处理和成像。

根据反射信号的强度、时间和位置，可以获取待测物体内部的结构信息和缺陷情况。

超声波探头的成像原理通常有脉冲回声成像和实时成像两种。

脉冲回声成像是利用单个脉冲发射超声波，通过不断接收反射信号，将每次脉冲对应的反射信号叠加得到一幅静态图像。

实时成像是通过连续发射和接收超声波信号，实现对待测物体的实时观测。

这种成像方式适用于需要实时监测的场景，如医学影像和工业检测。

在医学领域，超声波探头被广泛应用于超声心动图、超声声像图等检查中，以实现对心脏、肝脏、子宫等器官的非侵入性检测。

在工业领域，超声波探头被用于检测焊接质量、管道堵塞、混凝土缺陷等问题，帮助提高生产效率和产品质量。

在材料科学和地质勘探领域，超声波探头则被用于材料缺陷检测和地下结构勘探。

超声波探头的结构和工作原理是基于超声波的传播和反射规律，通过超声换能器、耦合层、阵元等部件实现对待测物体的检测和成像。

超声探头的种类及常用手法超声探头是超声医学中非常重要的工具，被广泛应用于临床诊断和研究。

本文将介绍超声探头的不同种类以及常用的手法。

超声探头根据其工作原理和应用领域的不同，可以分为以下几种常见的类型：线阵探头：线阵探头由多个发射和接收元件组成，能够提供高分辨率的图像，适用于心脏、肝脏等器官的成像。

行阵探头：行阵探头具有更大的扫描范围和较高的成像速度，适用于观察血流动力学和评估器官功能。

轴向探头：轴向探头适用于___的成像，如腹部和盆腔。

表面探头：表面探头适用于皮肤深度成像，如乳腺和甲状腺。

腔体探头：腔体探头适用于腔内器官的成像，如子宫和胃。

超声探头的应用手法根据不同的临床需求和研究目的而异。

以下是一些常见的超声探头应用手法：B超成像：B超成像是超声医学中最常见和基础的成像手法，通过测量超声波在组织结构中的反射来获得图像。

彩色多普勒：彩色多普勒是通过分析血液流动的速度和方向，将血流显示为彩色图像。

它可用于血管的评估和异常血流的检测。

三维超声成像：三维超声成像可以提供更全面和立体的图像信息，有助于进行器官结构和体积的评估。

弹性成像：弹性成像可以评估组织的硬度和弹性特性，可用于肿瘤的鉴别和评估。

组织多普勒：组织多普勒可以评估组织的血液灌注情况和运动状态，适用于心肌功能和肌腱病变的评估。

总之，超声探头的种类和应用手法多种多样，根据具体的临床需求选择合适的探头和手法，能够更准确地进行诊断和研究。

超声探头是超声诊断中的核心设备，主要有以下几种类型：线性探头：线性探头是一种矩形的超声探头，适用于浅表部位的检查，如甲状腺、乳腺等。

它具有高分辨率和较大的视野角，能够清晰显示组织结构。

凸面探头：凸面探头呈拱形，适用于检查深部器官，如心脏、肝脏等。

它能够产生较好的声像质量，并且具有较大的探查深度。

阵列探头：阵列探头由多个小探头组成，可以同时发射和接收超声波，具有较高的帧率和较好的分辨率。

它适用于实时成像和血流成像，常用于脑部和心脏的检查。

超声探头的种类及常用手法超声探头是超声医学成像系统中的重要组成部分。

它用于产生超声波，并接收回波信号，从而获得体内组织的图像信息。

根据不同的需求，超声探头可以有多种不同的种类和手法。

1.线性探头：线性探头也称为高频探头，它适用于对浅表组织进行成像，如甲状腺、乳房、软组织、血管等。

线性探头的特点是成像分辨率高，图像清晰，适合于进行局部的高分辨率观察。

2.凸面探头：凸面探头也称为波形探头，适用于对深部组织进行成像，如心脏、肝脏、膈肌等。

凸面探头的特点是成像深度较深，适合于进行心脏、腹部等深度组织的全貌观察。

3.阵列探头：阵列探头是一种特殊的探头，它由多个发射元件和接收元件组成，可以实现多线梯度指向和多线扫描，从而提高了成像的速度和分辨率。

阵列探头适用于需要高速成像的场合，如动态观察心脏运动等。

4.直线探头：直线探头也称为带状探头，它的发射和接收元件按照一条直线排列，适用于需要对长条状器官进行成像的场合，如血管、肌腱、尿路等。

直线探头的特点是成像范围宽，适合于连续扫描。

5.内窥镜探头：内窥镜探头是一种特殊的探头，具有较小的尺寸，并可以通过体腔的自然孔道进入体内进行成像，如胃镜、膀胱镜、宫腔镜等。

内窥镜探头适用于需要观察体腔内脏器官的情况，可以实时观察，并对病灶进行活检。

在超声探头的使用方面，根据不同的应用需要，还可以有以下常用手法：1.B超成像：B超成像是最常见的超声成像手法，通过扫描探头在不同位置的回波信号，构建出人体内部的二维图像。

B超成像广泛应用于妇产科、泌尿科、乳腺科等领域。

2.彩色多普勒成像：彩色多普勒成像是在B超成像的基础上加入了彩色编码，用来表示流速和流向。

它可以显示血流的速度和方向，广泛应用于心脏、血管和肝脏等器官的检查。

3.市场成像：市场成像是一种通过扫描探头的移动和旋转，实现对器官的多个切面进行成像的手法。

它可以提供更全面的观察，广泛应用于心脏、肝脏和肾脏等器官的检查。

4.三维/四维超声：三维/四维超声是一种可以提供动态立体图像的超声成像手法。

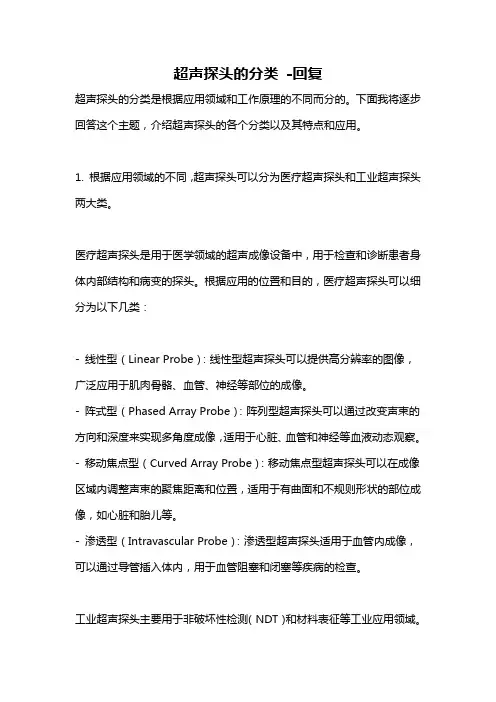

超声探头的分类-回复超声探头的分类是根据应用领域和工作原理的不同而分的。

下面我将逐步回答这个主题，介绍超声探头的各个分类以及其特点和应用。

1. 根据应用领域的不同，超声探头可以分为医疗超声探头和工业超声探头两大类。

医疗超声探头是用于医学领域的超声成像设备中，用于检查和诊断患者身体内部结构和病变的探头。

根据应用的位置和目的，医疗超声探头可以细分为以下几类：- 线性型（Linear Probe）：线性型超声探头可以提供高分辨率的图像，广泛应用于肌肉骨骼、血管、神经等部位的成像。

- 阵式型（Phased Array Probe）：阵列型超声探头可以通过改变声束的方向和深度来实现多角度成像，适用于心脏、血管和神经等血液动态观察。

- 移动焦点型（Curved Array Probe）：移动焦点型超声探头可以在成像区域内调整声束的聚焦距离和位置，适用于有曲面和不规则形状的部位成像，如心脏和胎儿等。

- 渗透型（Intravascular Probe）：渗透型超声探头适用于血管内成像，可以通过导管插入体内，用于血管阻塞和闭塞等疾病的检查。

工业超声探头主要用于非破坏性检测（NDT）和材料表征等工业应用领域。

根据检测方式和目的，工业超声探头可以细分为以下几类：- 声表面波探头（Surface Wave Probe）：声表面波探头适用于检测表层缺陷，其工作原理是将超声波引导在被检测物体的表面上传播。

- 脉冲声探头（Pulse-Echo Probe）：脉冲声探头适用于检测厚度和材料内部缺陷，其工作原理是通过发送和接收超声脉冲来测量回波时间和强度。

- 相控阵（Phased Array）探头：相控阵超声探头适用于多角度和多焦点检测，可以通过改变探头内的元件激发时间来调整声束的方向和深度。

- 非接触式探头（Non-Contact Probe）：非接触式超声探头适用于特殊环境或无法直接接触被测物的情况，可以通过气体、液体或激光传输超声波。

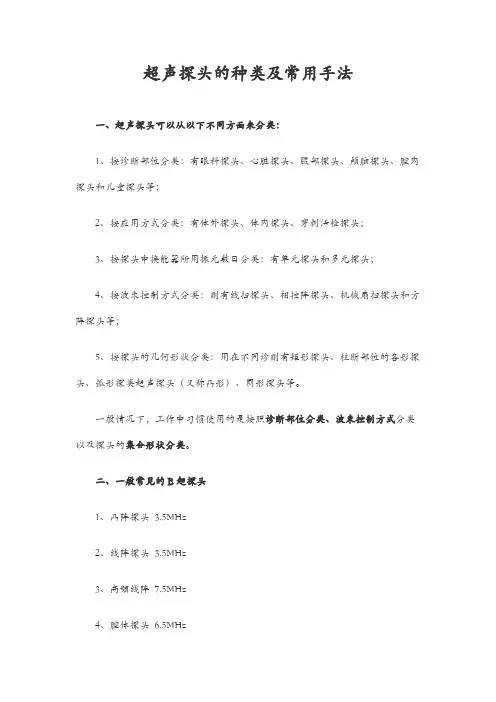

超声探头的种类及常用手法一、超声探头可以从以下不同方面来分类：1、按诊断部位分类：有眼科探头、心脏探头、腹部探头、颅脑探头、腔内探头和儿童探头等；2、按应用方式分类：有体外探头、体内探头、穿刺活检探头；3、按探头中换能器所用振元数目分类：有单元探头和多元探头；4、按波束控制方式分类：则有线扫探头、相控阵探头、机械扇扫探头和方阵探头等；5、按探头的几何形状分类：用在不同诊则有矩形探头、柱断部位的各形探头、弧形探类超声探头（又称凸形）、圆形探头等。

一般情况下，工作中习惯使用的是按照诊断部位分类、波束控制方式分类以及探头的集合形状分类。

二、一般常见的B超探头1、凸阵探头3.5MHz2、线阵探头3.5MHz3、高频线阵7.5MHz4、腔体探头6.5MHz5、心脏探头3.2MHz6、相控阵探头3.0MHz7、三维探头3.5MHB超换能器（探头）从外形分：机械扇扫与凸阵相似，都是圆柱形，线阵为长方体形；从扫描工作方式分：机械扇扫是由微电机驱动变向机构带动压电陶瓷进行扇形运动，凸阵和线阵则为电子扫描，即通过依次触发压电陶瓷阵列中的阵元来实现扫描；从探测所显示图象分：机械扇扫和图阵为扇子形状，上小下大。

线阵则为等宽平面；另外，机械式B超换能器工作时存在机械噪声和微震感，凸阵、线阵则无这些现象。

三、探头使用方向在超声检查过程中，超声波的发射和接收都是通过探头来实现的。

探头的性能直接影响超声波的特性，影响超声的成像效果。

常用的超声探头包括相控阵探头、凸阵探头及线阵探头。

（1）相控阵探头探头表面积小，易于通过肋间隙扫查整个心脏。

一般频率较低，小儿相控阵探头频率略高。

主要用于心脏扫查、颅内血管扫查及肺超声扫查等。

（2）凸阵探头探头表面积较大，易于扫查腹腔各器官及间隙，一般频率较低，小儿凸阵探头略高，但探头表面积较小。

主要用于腹腔、盆腔各器官扫查、FAST扫查、胸腔积液扫查及肺超声扫查等。

（3）线阵探头探头表面积不一，有大有小。

完整超声类型超声探头及其应用超声医学是一种以超声波为工具，通过声波在组织内的传播和反射来实现疾病诊断和治疗的医学技术。

超声波的发射和接收依赖于超声探头的质量和类型。

本文将介绍常见的超声探头类型及其应用。

一、线性探头线性探头是最常见的超声探头之一，也被称为高频探头。

它具有较高的频率和较窄的视野，使其适用于近距离观察和浅部结构的成像。

线性探头常用于乳腺、甲状腺、血管、肌肉骨骼等等浅表器官的成像。

其高频率能够提供更高的分辨率，帮助医生更准确地检测并评估病变。

二、凸面探头凸面探头也被称为低频探头，它的传感器是凸形的，提供更广阔的视线和更强的穿透力。

凸面探头适用于胃肠道、心脏、肝脏等深部器官的成像。

其低频率能够提供更好的组织穿透能力，对于肥胖患者或者深部病变的检测尤为重要。

三、阵列探头阵列探头也被称为多普勒探头，它具有多个发射和接收元件，能够提供三维成像和多普勒测量。

阵列探头适用于心脏、血管、胎儿等需要进行心脏流量和动态观察的情况。

它的多普勒功能可以帮助医生评估血流速度和流向，对于心脏病和血管异常的诊断非常有帮助。

四、阴道探头阴道探头也被称为内窥镜探头，适用于妇科检查和妊娠监测。

阴道探头通过直接放置在阴道内，可以更准确地观察子宫和附件。

它的形状和频率一般适合女性解剖结构，能够提供更清晰和详细的图像。

五、直肠探头直肠探头适用于肛门、直肠和盆腔的检查。

它的形状和频率适合于这些部位的探测，可以提供更深入的成像和更准确的评估。

除了以上介绍的常见超声探头类型，还有其他一些特殊用途的探头，如心内直视探头、神经和骨科探头等。

这些探头都具有特定的形状和功能，适用于特定的临床应用。

超声探头在医学领域的应用非常广泛。

它被用于病灶的检测和定位，如肿瘤、结石等。

超声波成像也在妇产科、心血管病学、肾脏病学等多个领域得到广泛应用。

超声探头的不同类型和特性使得医生能够根据具体情况选择最适合的探头，获得最准确和详细的图像信息，从而提高诊断的准确性。

超声波探头根据不同的用途分为许多种类，有纵波直探头、纵波斜探头、横波斜探头、表面波探头、爬坡探头等等。

其中纵波直探头和横波斜探头在工作检测中最为常见。

直探头与横波斜探头在结构与工作原理等方面有诸多相似之处，本文介绍横波斜探头的结构、探头工作原理以及影响探头性能的主要因素。

1、探头结构超声波斜探头由吸声材料、外壳、阻尼块、斜楔块和产生超声波的压电晶片等原件组成。

如图1为超声波斜探头结构示意图。

图1.超声波斜探头结构示意图吸声材料作用是吸收晶片背面、斜块四周发散的超声波噪声；探头外壳有金属外壳和塑料外壳，外壳起到支撑固定、保护以及电磁屏蔽等作用。

探头阻尼对压电晶片的振动起阻尼作用，一是可使晶片起振后尽快停下来，减少晶片余震，减小超声波脉冲宽度，提高超声检测分辨力；二是吸收晶片向背面发射的超声波，减少始脉冲杂波；三是同样起到支撑晶片的作用。

斜楔块一般采用机玻璃制成，其作用是改变晶片产生的声束角度。

压电晶片是整个探头的“心脏”，是探头产生超声波的最关键的元件，一般压电晶片采用石英、压电陶瓷等具有压电效应的材料制作而成。

2、工作原理超声波仪器电路产生的电脉冲作到具有压电效应的晶片，使压电晶片产生逆压电效，晶片发生轴线方向和垂直轴线的径向振动，如图2所示。

晶片径向振动产生杂波被吸声材料吸收，而轴向振动产生的超声波声束才是有用的声束。

晶片振动方向即为超声波质点振动方向，质点振动方向与超声波声束传输方向相同，则可推断出晶片轴向振动产生的有用声束为纵波声束，斜楔块的超声波声速为有机玻璃的纵波声速。

当晶片接收到一个电脉冲完成一次逆压电效应，将被固定在晶片上的阻尼块阻止余震，减少超声波余波，从而较小超声波脉冲宽度。

图2.压电晶片轴向和径向振动示意图晶片产生的纵波声束通过具有一定角度的斜楔块和耦合剂层进入工件，声束在耦合剂与工件接触界面发生波形转换。

当纵波声束以小于第一临界角的角度进入工件，工件的声束为纵波和横波，且纵波声束的角度大于横波。

超声探头的基本结构
超声探头是超声成像技术中重要的组成部分，它通过向被检测物体发射超声波并接收回波信号，实现对被检测物体的成像和诊断。

超声探头的基本结构包括压电陶瓷、导电层、聚焦透镜、声阻抗匹配层、保护层等部分。

压电陶瓷是超声探头中最核心的部件，它可以将电信号转化为机械振动，并产生超声波。

导电层则用于向压电陶瓷施加电信号，从而控制超声波的产生和传播。

聚焦透镜用于控制超声波的聚焦，使其在被检测物体内部形成清晰的图像。

声阻抗匹配层则用于匹配超声波的声阻抗，提高超声波的传播效率。

保护层则用于保护超声探头免受损坏和污染。

超声探头的种类繁多，根据其结构和应用领域的不同可分为线性探头、阵列探头、凸面探头、内窥镜探头等多种类型。

线性探头适用于对平面物体的成像和诊断，阵列探头可以实现三维成像和多角度扫描，凸面探头则适用于对曲面物体的成像和诊断，内窥镜探头则用于人体内腔的成像和诊断。

超声探头的性能直接影响着超声成像的效果和诊断的准确性。

目前，超声探头的发展趋势是向着高频、多元化、小型化、集成化等方向发展。

高频探头可以提高超声波的分辨率，多元化探头可以实现多种成像方式的切换，小型化探头可以实现对微小结构的观察，集成
化探头可以将多种功能集成在一个探头中，提高整个超声成像系统的性能和便利性。

超声探头作为超声成像技术的核心部件，其结构和性能的优化不断推动着超声成像技术的发展和应用。

随着科技的不断进步，超声探头的发展前景将更加广阔。

ice超声探头结构
ICE超声探头（Intracardiac Echocardiography probe）是一种用于心脏内部超声成像的探头。

它的结构主要包括以下几个部分：
1. 超声晶体：超声晶体是探头的核心部分，由多个晶片组成。

这些晶片能够发射和接收超声波，并将其转化为图像。

2. 引导套管：ICE探头通常通过一个细长的引导套管插入患者的心脏腔内。

引导套管具有适当的刚度和弯曲性，以便在导管的引导下准确定位和操作探头。

3. 弯曲节段：为了适应心脏的不同解剖结构，ICE探头通常具有可弯曲或活动的节段。

这使得医生可以根据需要调整探头的位置和方向。

4. 旋转机构：ICE探头通常具有旋转机构，使得医生可以在心脏内部进行全方位的超声成像。

通过旋转探头，医生可以获取心脏各个角度的图像，并观察心脏结构和功能。

5. 连接线和插头：ICE探头通过连接线与超声设备相连接。

连接线上通常还有一个插头，用于将探头与超声设备连接起来，并传输图像和信号。

总的来说，ICE超声探头的结构设计旨在满足心脏内部超声成像的需求，具有适应性强、操作灵活的特点。

这使得医生可以准确地观察和评估心脏内部的解剖结构和功能，为诊断和治疗提供重要的依据。

超声波探伤仪探头的分类超声波探伤仪探头主要由压电晶片组成。

探头可发射及接收超声波。

探头由于其结构的不同可分为直探头（纵波）、斜探头（横波）、表面波探头（表面波）、兰姆波探头（兰姆波）、可变角探头（纵波、横波、表面波、兰姆波）、双探头（一个探头发射，另一个探头接收）、聚焦探头（将声波聚集为一细束）、水浸探头（可浸在液体中）以及其它专用探头（如探高压瓷瓶的S型或扁平探头或探人体用的医用探头）等。

1.超声波探伤仪探头之一：直探头直探头也称平探头，可发射及接受纵波。

直探头主要由压电晶片、阻尼块（吸收块）及保护膜组成。

（1）压电晶片压电晶片的厚度与超声频率成反比。

例如锆钛酸铅（PZT-5）的频率厚度常数为1890千赫/毫米，晶片厚度为1毫米时，自然频率为1.89兆赫，厚度为0.7毫米时，自然频率约2.5兆赫。

电压晶片的直径与扩散角成反比。

电压晶片两面敷有银层，作为导电的极板，晶片底面接地线，晶片上面接导线引至电路上。

（2）保护膜直探头为避免晶片与工件直接接触而磨损晶片，在晶片下粘合一层保护膜，有软性保护和硬性保护两种。

软性的可用塑料薄膜（厚约0.3毫米），与表面粗糙的工件接触较好。

硬性可用不锈钢片或陶瓷片。

保护膜的厚度为二分之一波长的整数倍，声波穿透率最大。

厚度为四分之一波长的奇数倍时，穿透率最小。

晶片与保护膜粘合后，探头的谐振频率将降低。

保护膜与晶片粘合时，粘合层应尽可能的薄，不得渗入空气。

粘合剂的配方为618环氧树脂：二乙烯三胺：邻苯二甲酸二丁酯=100：8：10 粘合后加一定的压力，放置24小时，再在60℃~80℃温度下烘干4小时。

（3）阻尼块阻尼块又名吸收块，其作用为降低降低晶片的机械品质系数，吸收声能量。

如果没有阻尼块，电振荡脉冲停止时，压电晶片因惯性作用，仍继续振动，加长了超声波的脉冲宽度，使盲区增大，分辨力差。

吸收块的声阻抗等于晶片的声阻抗时，效果最佳，常用的吸收快配方如下钨粉：环氧树脂：二乙烯三胺（硬化剂）：邻苯二甲酸二丁酯（增塑剂）=35克：10克：0.5克：1克为使晶片和阻尼块粘合良好，在灌浇前先用丙酮清洗晶片和晶片座表面，并加热至60℃~80℃再行灌浇。

简述超声探头的基本结构、材质和基本原
理
超声探头是一种用于超声检测的设备，它的基本结构包括探头壳体、压电陶瓷、导电线和连接器等部分。

探头壳体通常由金属或塑料材料制成，用于保护压电陶瓷和导电线。

压电陶瓷是超声探头的核心部分，它能够将电信号转换成机械振动，产生超声波。

导电线则用于将电信号传输到压电陶瓷上，连接器则用于将超声信号传输到超声检测仪上。

超声探头的材质通常选择高强度、高温度稳定性和良好的耐腐蚀性能的材料。

常用的材料包括铝合金、不锈钢、钛合金、陶瓷和聚合物等。

不同的材料具有不同的特性，可以根据不同的应用场景选择合适的材料。

超声探头的基本原理是利用压电效应将电信号转换成机械振动，产生超声波。

当电信号通过压电陶瓷时，压电陶瓷会发生形变，产生机械振动。

这种机械振动会产生超声波，超声波会在被检测物体内部反射和散射，然后被探头接收。

探头接收到的超声信号会被传输到超声检测仪上进行处理和分析，从而得到被检测物体的内部结构和缺陷信息。

超声探头是一种用于超声检测的设备，它的基本结构包括探头壳体、压电陶瓷、导电线和连接器等部分。

超声探头的材质通常选择高强度、高温度稳定性和良好的耐腐蚀性能的材料。

超声探头的基本原
理是利用压电效应将电信号转换成机械振动，产生超声波。

超声探头在工业、医疗、航空航天等领域有着广泛的应用。

多振元超声探头的基本结构超声波探头是超声波检测时发射和接收超声波的装置。

探头的性能直接影响超声波的特性和超声波的检测性能。

超声波检测中使用的探头是利用材料的压电效应实现电能和声能转换的换能器。

探头的关键部件是晶片，晶片是具有压电效应的单晶或多晶薄片，其作用是将电能和声能相互转换。

结构：以压电式换能器探头为例，它主要由压电芯片、阻尼块、电缆、连接器、保护膜、外壳和楔块组成。

晶片：以压电效应发射接收超声波。

不同形状、材质用途;阻尼块：对晶片的振动起阻尼作用。

吸收晶片向其背面发射的超声波;保护膜：保护晶片和电极层不被磨损，改善探头与试件耦合作用;斜楔:超声波斜入射到检测面上，使多次反射的超声波不会返回到晶圆上。

多振元超声探头的基本结构 2超声波探伤法是利用超声波探头进行探伤，是利用超声波的性质来判断材料缺陷和异常的一种物理手段。

常用超声波探头:超声波探头类型、晶片尺寸、功能、使用条件基本分为直探头、斜探头、双晶探头和聚焦探头。

探伤常用单晶直探头、双晶直探头和斜探头。

单晶直探头：单晶探头可用于锻件、铸件和焊缝的超声波探伤。

常用的单晶直探头规格有:0.5P——28N1P——24N 28N1.25P——20N 28N2P——14N 20N 24N2.5P——6N 8N 10N 14N 20N 24N4P——6N 8N 10N 14N 20N 24N5P——6N 8N 10N 14N 20N10P——6N 10N注:以上探头均可定制高阻尼窄脉冲探头。

双晶直探头：双晶直探头可用于锻件、铸件和焊缝的超声波探伤，主要用于薄工件的探伤。

双晶直探头的常见规格有:2.5P14FG——F5 F10 F15 F20 F302.5P20FG——F5 F10 F15 F20 F305P14FG——F5 F10 F15 F20 F305P20FG——F5 F10 F15 F20 F30斜探头：倾斜探头主要用于焊缝的超声波探伤。

常用的倾斜探头规格有:1.25P13×13——45° 60° 70° K0.8 K1 K1.5 K2 K2.5 K31.25P18×18——45° 60° 70° K0.8 K1 K1.5 K2 K2.5 K32P8×9——45° 60° 70°2P14×14——45° 60° 70°2P20×22——45° 60° 70°2.5P6×8——45° 60° 70° K0.8 K1 K1.5 K2 K2.5 K32.5P9×9——45° 60° 70° K0.8 K1 K1.5 K2 K2.5 K32.5P8×12——45° 60° 70° K0.8 K1 K1.5 K2 K2.5 K32.5P13×13——45° 60° 70° K0.8 K1 K1.5 K2 K2.5 K32.5P10×16——45° 60° 70° K0.8 K1 K1.5 K2 K2.5 K32.5P18×18——45° 60° 70° K0.8 K1 K1.5 K2 K2.5 K32.5P20×22——45° 60° 70° K0.8 K1 K1.5 K2 K2.5 K34P8×9——45° 60° 70°4P14×14——45° 60° 70°4P20×22——45° 60° 70°5P6×8——45° 60° 70° K0.8 K1 K1.5 K2 K2.5 K35P9×9——45° 60° 70° K0.8 K1 K1.5 K2 K2.5 K35P8×12——45° 60° 70° K0.8 K1 K1.5 K2 K2.5 K3 5P13×13——45° 60° 70° K0.8 K1 K1.5 K2 K2.5 K3 5P10×16——45° 60° 70° K0.8 K1 K1.5 K2 K2.5 K3 5P18×18——45° 60° 70° K0.8 K1 K1.5 K2 K2.5 K3 5P20×22——45° 60° 70° K0.8 K1 K1.5 K2 K2.5 K3。
