三聚氰胺改性脲醛树脂胶粘剂研究进展

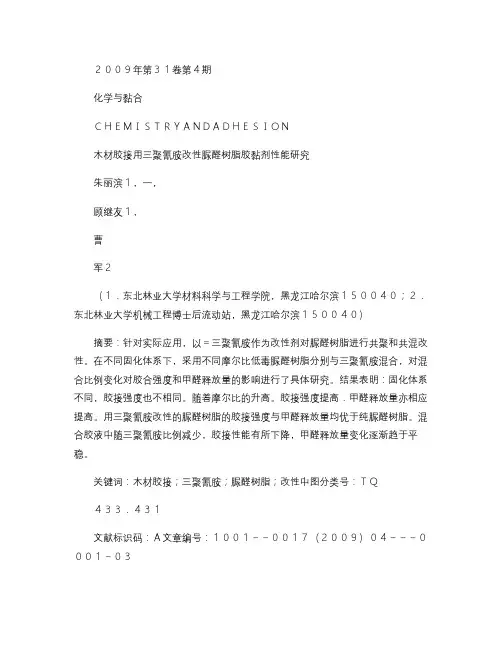

２００９年第３１卷第４期化学与黏合ＣＨＥＭＩＳＴＲＹＡＮＤＡＤＨＥＳＩＯＮ木材胶接用三聚氰胺改性脲醛树脂胶黏剂性能研究朱丽滨１，一，顾继友１，曹军２（１．东北林业大学材料科学与工程学院，黑龙江哈尔滨１５００４０；２．东北林业大学机械工程博士后流动站，黑龙江哈尔滨１５００４０）摘要：针对实际应用，以＝三聚氰胺作为改性剂对脲醛树脂进行共聚和共混改性。

在不同固化体系下，采用不同摩尔比低毒脲醛树脂分别与三聚氰胺混合，对混合比例变化对胶合强度和甲醛释放量的影响进行了具体研究。

结果表明：固化体系不同，胶接强度也不相同。

随着摩尔比的升高。

胶接强度提高．甲醛释放量亦相应提高。

用三聚氰胺改性的脲醛树脂的胶接强度与甲醛释放量均优于纯脲醛树脂。

混合胶液中随三聚氰胺比例减少，胶接性能有所下降，甲醛释放量变化逐渐趋于平稳。

关键词：木材胶接；三聚氰胺；脲醛树脂；改性中图分类号：ＴＱ４３３．４３１文献标识码：Ａ文章编号：１００１－－００１７（２００９）０４－－－０００１－０３ＳｔｕｄｙｏｎｔｈｅＰｅｒｆｏｒｍａｎｃｅｏｆＵＦＲｅｓｉｎＡｄｈｅｓｉｖｅＭｏｄｍｅｄｗｉｔｈＭｅｌａｍｉｎｅＵｓｅｄｆｏｒＷｏｏｄＢｏｎｄｉｎｇＺＨＵＬｉ－ｂｉｎｌ之ＧＵＪｉ—ｙ舢１ａｎｄＣＡＯＪｕｎ２（１．Ｃｏｌｌｅｇｅ《Ｍｔ越ｅｒｉａｌｓＳｃｉｅｎｃｅａｎｄＥｎｇ沁ｅ出ｌｇ＇ＮｏｒｔｈｅａｓｔＦｏｒｅｓｔｒｙＵｎｉｖｅｒｓｉｔｙ，ＨⅢ＇ｂｉｎ１５００４０，Ｃｈｉｎ删＂２．ＴｈｅＭｏｂｉｌｅＰｏｓｔＤｏｅｔｏｒｄＣｅｎｔｅｒｑｆＭｅｃｈａｎｉｃａｌＥｎｇｉｎｅｅｒｉｎｇ，ＮｏｒｔｈｅａｓｔＦｏｒｅｓｔｒｙＵｎｉｖｅｒｓｉｔｙ，Ｈａｒｂｉｎ１５００４０，Ｃｈ沁ＪＡｂｓｔｒａｃｔ：Ｔｈｅｔｈｅｓｉｓｃｏｎｓｉｄｅｒｅｄｔｈｅｐｒａｃｔｉｃａｌａｐｐｌｉｃａｔｉｏｎ．ｍｏｄｉｆｉｅｄｔｈｅＵＦｒｅｓｉｎｗｉｔｌＩｔｈｅｍｅｌａｍｉｎｅｂｙｅｏｐｏｌｙｍｔｔｉ蹦ｉｏｎａｎｄｃｏ－ｂｌｅｎｄｉｎｇ．Ｔｈｅｅｆｆｅｃｔｓ０ｆｄｉｆｆｅｒｅｎｔｍｏｌａｒｒａｔｉｏｏｆＵＦｒｅｓｉｎｔＯｍｅｌａｍｉｎｅｏｎｂｏｎｄｉｎｇｐｅｒｆｏｒｍａｎｃｅａｎｄｔｈｅｔｏ，Ⅷｄｄｅｈｙｄｅｅｍｉｓｓｉｏｎｗｅｒｅｓｔｕｄｉｅｄ．Ｔｈｅｅｘｐｅｒｉｍｅｎｔａｌｒｅｓｕｌｔｉｎｄｉｃａｔｅｄｔｈａｔｔｈｅｂｏｎｄｉｎｇ岫ｎｇ山ｗａｇｎｏｔ酗Ｉｍｉｆｔｈｅｃｕｒｉｎｇｓｙｓｔｅｍｗｓｓｄｉｆｆｅｒｅｎｔ．Ｗｉｔｈｔｈｅｒａｄａｒｒａｔｉｏｉｎｃｒｅａｓｉｎｇ，ｔｈｅｂｏｎｄｉｎｇｓｔｒｅｎｇｔｈａｎｄｔｈｅｆｏｒｍａｌｄｅｈｙｄｅｅｍｉｓｓｉｏｎｅｌｌｌＩ∞ｃｅｄ．ＴｈｅｂｏｎｄｉｎｇｓｔｒｅｎｇｔｈａｎｄｔｈｅｆｏｒｍａｌｄｅｈｙｄｅｅｍｉｓｓｉｏｎｏｆＵＦｒｅｓｉｎｍｏｄｉｆｉｅｄｗｉｔｈｔｈｅｍｅｌａｍｉｎｅｗｅｒｅｂｅｔｔｅｒｔｈａｎｐｕｒｅＵＦｒｅｓｉｎ．Ｗｉｔｈｔｈｅｐｒｏｐｏｒｔｉｏｎｏｆｔｈｅｒｎｅｌａｍｉｎｅｒｅｄｕｃｉｎｇ，ｔｈｅｂｏｎｄｉｎｇｐｅｒｆｏｒｍａｎｃｅｄｅｃｒｅａｓｅｄ，ｔｈｅｅｈｌｍｏｎｇｏｆｆｏｒｍａｌｄｅｈｙｄｅｅｍｉｓｓｉｏｎｔｅｎｄｅｄｔｏｓｔａｂｉ－ｌｉｚａｔｉｏｎ．Ｋｅｙｗｏｒｄｓ：Ｗｏｏｄｂｏｎｄｉｎｇ；ｍｅｌａｍｉｎｅ；ｕｒｅａ－ｆｏｒｍａｌｄｅｈｙｄｅｒ℃ｓｉｎ；ｍｏｄｉｆｉｃａｔｉｏｎ前言脲醛树脂胶黏剂的使用量虽然很大，但自身也存在着一些缺点。

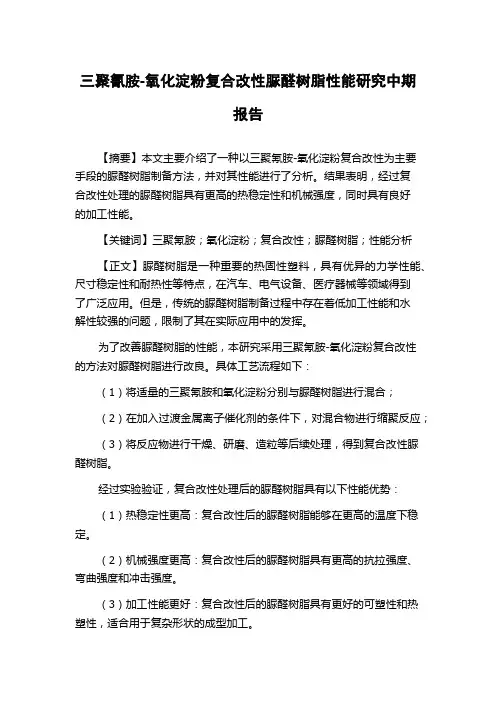

三聚氰胺-氧化淀粉复合改性脲醛树脂性能研究中期
报告
【摘要】本文主要介绍了一种以三聚氰胺-氧化淀粉复合改性为主要手段的脲醛树脂制备方法，并对其性能进行了分析。

结果表明，经过复
合改性处理的脲醛树脂具有更高的热稳定性和机械强度，同时具有良好
的加工性能。

【关键词】三聚氰胺；氧化淀粉；复合改性；脲醛树脂；性能分析
【正文】脲醛树脂是一种重要的热固性塑料，具有优异的力学性能、尺寸稳定性和耐热性等特点，在汽车、电气设备、医疗器械等领域得到
了广泛应用。

但是，传统的脲醛树脂制备过程中存在着低加工性能和水
解性较强的问题，限制了其在实际应用中的发挥。

为了改善脲醛树脂的性能，本研究采用三聚氰胺-氧化淀粉复合改性的方法对脲醛树脂进行改良。

具体工艺流程如下：
（1）将适量的三聚氰胺和氧化淀粉分别与脲醛树脂进行混合；
（2）在加入过渡金属离子催化剂的条件下，对混合物进行缩聚反应；
（3）将反应物进行干燥、研磨、造粒等后续处理，得到复合改性脲醛树脂。

经过实验验证，复合改性处理后的脲醛树脂具有以下性能优势：
（1）热稳定性更高：复合改性后的脲醛树脂能够在更高的温度下稳定。

（2）机械强度更高：复合改性后的脲醛树脂具有更高的抗拉强度、弯曲强度和冲击强度。

（3）加工性能更好：复合改性后的脲醛树脂具有更好的可塑性和热塑性，适合用于复杂形状的成型加工。

（4）水解稳定性更好：复合改性后的脲醛树脂在潮湿环境下不易发生水解反应。

综上所述，三聚氰胺-氧化淀粉复合改性是一种有效的提高脲醛树脂性能的方法。

未来应该进一步研究此方法的优化和工业化推广。

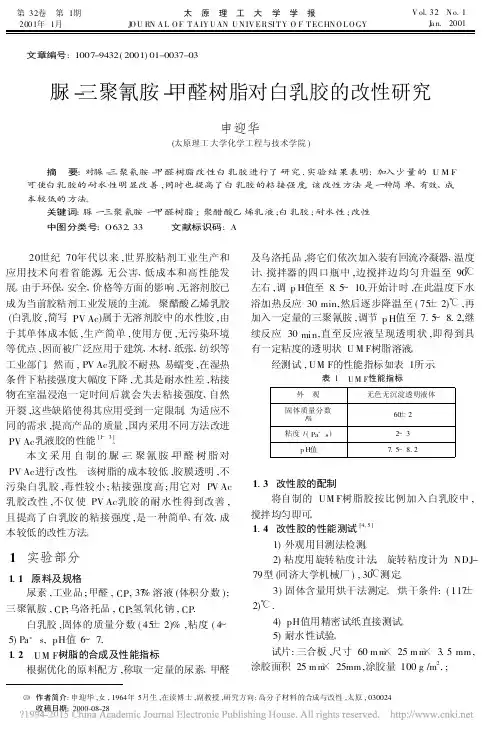

第32卷　第1期2001年1月 太原理工大学学报J O U RN A L O F T A IY U AN U N IV ER SI T Y O F T ECHN O L O GY　V ol.32N o.1　J a n.2001 文章编号:1007-9432(2001)01-0037-03脲-三聚氰胺-甲醛树脂对白乳胶的改性研究申迎华(太原理工大学化学工程与技术学院)摘　要:对脲-三聚氰胺-甲醛树脂改性白乳胶进行了研究.实验结果表明:加入少量的U M F 可使白乳胶的耐水性明显改善,同时也提高了白乳胶的粘接强度。

该改性方法是一种简单、有效、成本较低的方法。

关键词:脲一三聚氰胺一甲醛树脂;聚醋酸乙烯乳液;白乳胶;耐水性;改性中图分类号:O632.33 文献标识码:A 20世纪70年代以来,世界胶粘剂工业生产和应用技术向着省能源、无公害、低成本和高性能发展。

由于环保、安全、价格等方面的影响,无溶剂胶已成为当前胶粘剂工业发展的主流。

聚醋酸乙烯乳胶(白乳胶,简写PV Ac)属于无溶剂胶中的水性胶,由于其单体成本低,生产简单,使用方便,无污染环境等优点,因而被广泛应用于建筑、木材、纸张、纺织等工业部门。

然而,PV Ac乳胶不耐热、易蠕变,在湿热条件下粘接强度大幅度下降,尤其是耐水性差,粘接物在室温浸泡一定时间后就会失去粘接强度、自然开裂,这些缺陷使得其应用受到一定限制。

为适应不同的需求,提高产品的质量,国内采用不同方法改进PV Ac乳液胶的性能[1～3]。

本文采用自制的脲-三聚氰胺-甲醛树脂对PV Ac进行改性。

该树脂的成本较低,胶膜透明,不污染白乳胶,毒性较小;粘接强度高;用它对PV Ac 乳胶改性,不仅使PV Ac乳胶的耐水性得到改善,且提高了白乳胶的粘接强度,是一种简单、有效、成本较低的改性方法。

1　实验部分1.1　原料及规格尿素,工业品;甲醛,CP,37%溶液(体积分数);三聚氰胺,CP;乌洛托品,CP;氢氧化钠,CP.白乳胶,固体的质量分数(45±2)%,粘度(4～5)Pa·s,pH值6～7.1.2　UM F树脂的合成及性能指标根据优化的原料配方,称取一定量的尿素、甲醛及乌洛托品,将它们依次加入装有回流冷凝器、温度计、搅拌器的四口瓶中,边搅拌边均匀升温至90℃左右,调p H值至8.5～10,开始计时,在此温度下水浴加热反应30min,然后逐步降温至(75±2)℃,再加入一定量的三聚氰胺,调节p H值至7.5～8.2,继续反应30min,直至反应液呈现透明状,即得到具有一定粘度的透明状U M F树脂溶液。

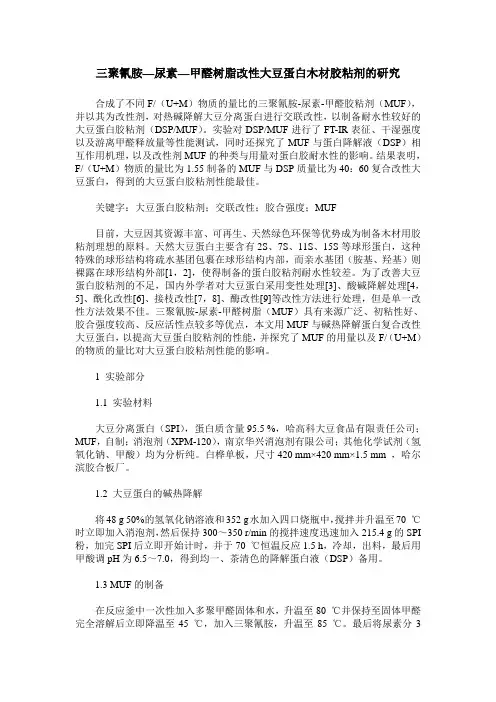

三聚氰胺—尿素—甲醛树脂改性大豆蛋白木材胶粘剂的研究合成了不同F/（U+M）物质的量比的三聚氰胺-尿素-甲醛胶粘剂（MUF），并以其为改性剂，对热碱降解大豆分离蛋白进行交联改性，以制备耐水性较好的大豆蛋白胶粘剂（DSP/MUF）。

实验对DSP/MUF进行了FT-IR表征、干湿强度以及游离甲醛释放量等性能测试，同时还探究了MUF与蛋白降解液（DSP）相互作用机理，以及改性剂MUF的种类与用量对蛋白胶耐水性的影响。

结果表明，F/（U+M）物质的量比为1.55制备的MUF与DSP质量比为40：60复合改性大豆蛋白，得到的大豆蛋白胶粘剂性能最佳。

关键字：大豆蛋白胶粘剂；交联改性；胶合强度；MUF目前，大豆因其资源丰富、可再生、天然绿色环保等优势成为制备木材用胶粘剂理想的原料。

天然大豆蛋白主要含有2S、7S、11S、15S等球形蛋白，这种特殊的球形结构将疏水基团包裹在球形结构内部，而亲水基团（胺基、羟基）则裸露在球形结构外部[1，2]，使得制备的蛋白胶粘剂耐水性较差。

为了改善大豆蛋白胶粘剂的不足，国内外学者对大豆蛋白采用变性处理[3]、酸碱降解处理[4，5]、酰化改性[6]、接枝改性[7，8]、酶改性[9]等改性方法进行处理，但是单一改性方法效果不佳。

三聚氰胺-尿素-甲醛树脂（MUF）具有来源广泛、初粘性好、胶合强度较高、反应活性点较多等优点，本文用MUF与碱热降解蛋白复合改性大豆蛋白，以提高大豆蛋白胶粘剂的性能，并探究了MUF的用量以及F/（U+M）的物质的量比对大豆蛋白胶粘剂性能的影响。

1 实验部分1.1 实验材料大豆分离蛋白（SPI），蛋白质含量95.5 %，哈高科大豆食品有限责任公司；MUF，自制；消泡剂（XPM-120），南京华兴消泡剂有限公司；其他化学试剂（氢氧化钠、甲酸）均为分析纯。

白桦单板，尺寸420 mm×420 mm×1.5 mm ，哈尔滨胶合板厂。

1.2 大豆蛋白的碱热降解将48 g 50%的氢氧化钠溶液和352 g水加入四口烧瓶中，搅拌并升温至70 ℃时立即加入消泡剂，然后保持300～350 r/min的搅拌速度迅速加入215.4 g的SPI 粉，加完SPI后立即开始计时，并于70 ℃恒温反应1.5 h，冷却，出料，最后用甲酸调pH为6.5～7.0，得到均一、茶清色的降解蛋白液（DSP）备用。

脲醛树脂胶黏剂的现状及改性研究( 南京工程学院材料工程学院材料071 费云锋 205070119 ）摘要：本文论述了脲醛树脂胶黏剂的现状，综述了脲醛树脂加工中，通过降低甲醛与尿素的物质的量比、改进合成工艺、添加改性粒子等几种方法，降低游离甲醛毒性，并对脲醛树脂加工改性方面存在的问题进行了总结和展望。

关键词：脲醛树脂；游离甲醛；环保；淀粉；纳米SiO2一．引言脲醛树脂（UF树脂）具有胶合强度高、耐水、耐热、耐腐蚀性、固化快、固化胶层无色、制做简单、操作性能好、性能优良成本低廉、原料来源丰富等一系列特点，成为我国人造板生产的主要胶种，并在材料黏结、竹木加工、纸张黏结、钢化涂料、多彩花纹涂料等行业中广泛应用，是市场上需求量最大的胶黏剂之一[1.2]。

二．脲醛树脂的现状脲醛树脂是尿素与甲醛在催化剂（碱性或酸性催化剂）作用下，缩聚成初期脲醛树脂，然后再在固化剂或助剂作用下，形成不溶、不熔的末期树脂[3]。

1844 年由B.Toiiens 首次合成，直到1896 年在C.Goldschmidt 等研究后首次使用，1929 年英国首先在工业化中应用。

我国脲醛树脂胶黏剂于1957年开始工业化生产，1962 年成为胶合板生产的主要胶黏剂，基本上取代血胶和豆胶。

目前，由于其制造简单、使用方便、成本低廉、性能优良，已成为我国人造板生产的主要胶种，也是世界各国木材工业，尤其是人造板材的主要胶种。

据报道，日本80%的胶合板，几乎100%的刨花板，德国75%的刨花板，英国几乎100%的刨花板和我国人造板的80%以上都使用脲醛树脂胶黏剂[4、5]。

不过，脲醛树脂胶粘剂也存在一些缺点，如游离甲醛含量高、耐水性差、胶层固化后脆性大、耐老化性能差等，因而限制了其使用范围。

特别是游离甲醛的存在，在很大程度上限制了其使用。

三．降低脲醛树脂毒性的研究3.1 控制甲醛与尿素理的摩尔比一般来说，甲醛与尿素的摩尔比越高，树脂中游离甲醛含量就越高，产品的毒性就越大。

(此文档为word格式，下载后您可任意编辑修改！)三聚氰胺改性脲醛树脂的研究Study on Performance of Modified Urea-FormaldehydeResin目录摘要 (Ⅰ)I I 引言 (1)第一章绪论 (2)1.1尿素、甲醛、三聚氰胺产品概述 (2)1.2脲醛树脂的发展简介 (2)1.3 脲醛树脂合成中的问题 (3)1.3.1甲醛的危害有 (3)1.3.2脲醛树脂中的甲醛问题 (3)1.3.3脲醛树脂的耐水性问题 (4)1.4脲醛树脂的研究 (4)1.5降低脲醛树脂游离甲醛含量的方法 (5)1.5.1降低甲醛与尿素的摩尔比 (6)1.5.2用多次加尿素的方法 (6)1.5.3使用甲醛捕捉剂 (6)1.5.4严格控制树脂反应工艺条件 (6)1.5.5用三聚氰胺改性的原理 (6)1.6 研究意义和内容 (7)1.6.1 研究意义 (7)1.6.2 研究内容 (7)第二章实验部分 (8)2.1 脲醛树脂的合成 (8)2.1.1 合成机理 (8)2.1.2实验试剂及仪器 (9)2.1.3 实验方法 (10)第三章结果与讨论 (11)3.1 实验结果与分析 (11)3.1.1正交试验设计和结果 (11)3.1.2正交结果分析 (13)3.2热失重分析 (15)3.2.1最优条件下，用乙酸作为酸性催化剂下的热失重图 (15)3.2.2用甲酸作为酸性催化剂下的热失重图 (16)3.3红外光谱分析 (17)结论 (19)致谢 ............................................................................................................................... 错误！未定义书签。

参考文献 . (19)三聚氰胺改性脲醛树脂胶黏剂的研究摘要：脲醛树脂胶黏剂具有价格便宜、固化速度快、粘结力好、制造方便等优点，但也存在游离甲醛含量高的问题，对人体造成危害。

三聚氰胺改性脲醛树脂泡沫保温材料性能研究发布时间：2021-10-22T02:38:48.600Z 来源：《科学与技术》2021年7月19期作者：陈壁林[导读] 近几年来，关于可应用于外墙保温系统中的脲醛树脂陈壁林河南能源化工集团中原大化有限责任公司河南省 450000摘要：近几年来，关于可应用于外墙保温系统中的脲醛树脂泡沫材料(UFF)及其改性方法研究的论文数量逐渐增多。

uFF以其较低的导热系数和良好的阻燃性能而适用于外墙外保温系统中，但其硬度不高，影响施工效率。

三聚氰胺的芳香环上具有活泼的氨基，其衍生物在工业上广泛应用，常被用作阻燃剂，在脲醛树脂胶黏剂(UF)工业中常被用作增强剂。

关键词：三聚氰胺改性脲醛树脂泡沫；保温材料性能；前言：近年来产生的大量火灾案件，大多与这种泡沫的高易燃性有关，故而近年来引起了特别地关注。

EPS的本质是聚苯乙烯和空气，具备了泡沫结构的多孔、薄壁、大表面积、空气含量高于98％的这些典型特点使得它比起块状的聚苯乙烯来讲可燃性更高。

因此，提高EPS 的阻燃性能以此来满足人们的日常需求已迫在眉睫。

一、EPS阻燃的研究进展由于外墙保温板阻燃级别不达标而引起的火灾事故越来越多，国家出台对外墙保温材料的行业标准也越来越规范、严格。

经过对EPS保温板的燃烧行为进行研究，其结果表明对EPS进行包覆阻燃处理后，燃烧性能能够满足使用规范的要求。

对EPS进行阻燃包覆后，使得每一个阻燃包覆后的EPS颗粒均能形成一个独立的阻燃单元，即使遇到明火燃烧，独立的阻燃泡沫单元不会导致其他泡沫燃烧，从而使得成型之后的泡沫样品更加稳定，即泡沫样品的燃烧性能够长时间的保持稳定存在；包覆后阻燃剂与EPS颗粒的相容性的到改善；对EPS进行包覆阻燃改性时，可选择的阻燃种类较多；包覆后阻燃剂与EPS颗粒的相容性的到改善。

目前对EPS泡沫阻燃的研究主要以添加无卤阻燃剂包覆阻燃改性为主。

二、三聚氰胺改性脲醛树脂泡沫保温材料性能1脲醛树脂及脲醛树脂泡沫材料的制备方法。

三聚氰胺改性脲醛树脂胶粘剂研究进展1 前言脲醛树脂于1844年合成成功[1],1931年首次在市场销售。

此后由于原料充足、价格低廉而被广泛应用于木材加工行业中。

现在,脲醛树脂在木材加工、造纸、油漆等行业,是用量最大的一种胶粘剂,约占70%多[2]。

2000年全世界ＵＦ胶年用量超过250万ｔ,国内用量为40.8万ｔ左右。

但是,脲醛树脂耐水性差,固化后胶层脆性大、耐老化性能差、贮存期短、游离甲醛含量高,因此,限制了其使用范围。

多年以来人们采用各种方法对其进行改性,用三聚氰胺改性就是其中之一。

目前,世界发达国家已将三聚氰胺改性脲醛树脂广泛用于各类人造板生产,并且根据生产板种的性能要求(主要是防水性)灵活地调整三聚氰胺的用量使产品形成系列。

日本的各类胶合板、中密度纤维板(ＭＤＦ)生产用的都是三聚氰胺改性脲醛树脂胶,既解决了防水与防潮要求,又实现了降低游离甲醛释放量的目的。

另外,法国、德国及北欧各国也已广泛使用这类胶粘剂。

我国近年来人造板品种在不断增加,如防潮型人造板和准耐水级人造板等,无论用普通脲醛胶,还是用酚醛胶都不能满足产品性能及环保要求,因此,发展三聚氰胺改性脲醛胶是很有现实意义的。

2 三聚氰胺改性脲醛树脂概述我们知道,固化后的脲醛树脂结构还存在着如羟基、氨基、亚氨基、羰基等亲水基团。

用三聚氨胺改性脲醛树脂目的是针对脲醛树脂存在耐水性差、游离甲醛含量高的原因,用一定量的三聚氰胺进行改性,以提高脲醛树脂的耐水性、尺寸稳定性、耐龟裂性、耐磨性并降低游离甲醛的含量。

生产实践证明了用三聚氰胺改性脲醛树脂胶粘剂是提高其性能的有效方法。

早在1944年,ＭｃＨａｌｅ就用三聚氰胺来提高脲醛树脂的耐水性。

1947年,Ｄｅｌｍｏｎｔｅ用三聚氰胺来提高脲醛树脂的耐沸水性能,结果如图1所示。

1965年Ｈｏｕｗｉｎｋ和Ｓａｌｏｍｏｎ将脲醛树脂胶粘剂、三聚氰胺树脂胶粘剂、三聚氰胺尿素甲醛共缩合树脂胶粘剂的耐沸水能力进行比较,结果如图2。

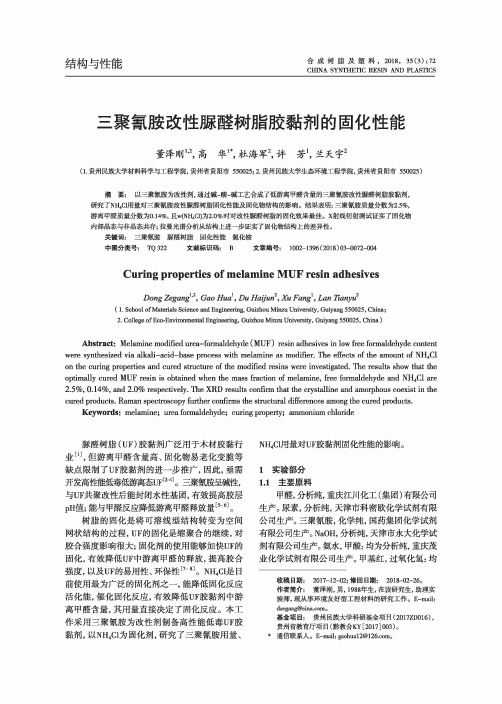

结构与性能合成树脂及塑料，2018, 35(3) :72CHINA SYNTHETIC RESIN AND PLASTICS 三聚氰胺改性脲醛树脂胶黏剂的固化性能董泽刚1>2,高华、杜海军2,许芳\兰天宇2(1.贵州民族大学材料科学与工程学院，贵州省贵阳市550025; 2•贵州民族大学生态环境工程学院，贵州省贵阳市550025)摘要：以三聚氰胺为改性剂，通过碱-酸-碱工艺合成了低游离甲醛含量的三聚氰胺改性脲醛树脂胶黏剂，研究了NH4C1用量对三聚氰胺改性脲醛树脂固化性能及固化物结构的影响。

结果表明：三聚氰胺质量分数为2.5%,游离甲醛质量分数为0.14%，且w(NH4C1)为2.0%时对改性脲醛树脂的固化效果最佳。

X射线衍射测试证实了固化物内部晶态与非晶态共存;拉曼光谱分析从结构上进一步证实了固化物结构上的差异性。

关键词：三聚氰胺脲醛树脂固化性能氯化铵中图分类号：TQ322 文献标识码：B 文章编号：1002-1396(2018)03-0072-004Curing properties of melamine MUF resin adhesivesDong Zegang1,2,Gao H ua,Du Haijun,Xu Fang9Lan Tianyu(1. School of M aterials Science and Engineering, Guizhou Minzu University, Guiyang 550025, China；2. College of E co-Environmental Engineering, Guizhou Minzu University, Guiyang 550025, China)Abstract: Melamine modified urea-formaldehyde ( MUF) resin adhesives in low free formaldehyde content were synthesized via alkali-acid-base process with melamine as modifier. The effects of the amount of NH4C1 on the curing properties and cured structure of the modified resins were investigated. The results show that the optimally cured MUF resin is obtained when the mass fraction of melamine, free formaldehyde and NH4C1 are 2.5%, 0.14%, and 2.0% respectively. The XRD results confirm that the crystalline and amorphous coexist in the cured products. Raman spectroscopy further confirms the structural differences among the cured products.Keywords：melamine; urea formaldehyde; curing property; ammonium chloride脲醛树脂（UF)胶黏剂广泛用于木材胶黏行 业[1]，但游离甲醛含量高、固化物易老化变脆等缺点限制了 UF胶黏剂的进一步推广，因此，亟需 开发高性能■氏酿态I#2'三聚碱性,与UF共聚改性后能封闭水性基团，有效提髙胶层 pH值;能与甲醛反应降低游离甲醛释放量[5_6]。

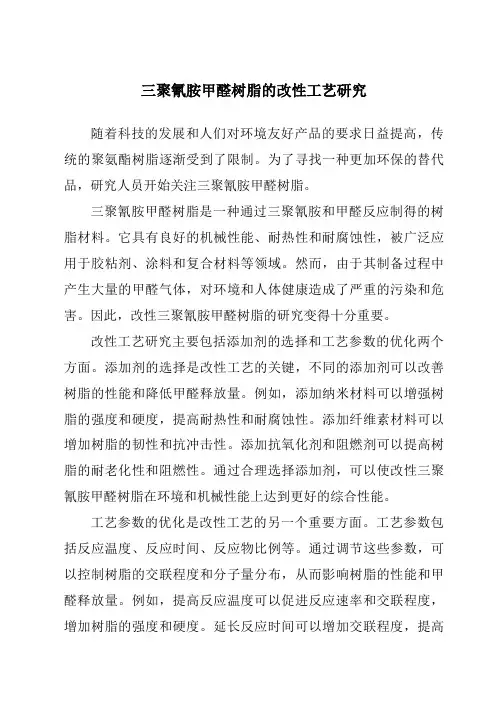

三聚氰胺甲醛树脂的改性工艺研究随着科技的发展和人们对环境友好产品的要求日益提高，传统的聚氨酯树脂逐渐受到了限制。

为了寻找一种更加环保的替代品，研究人员开始关注三聚氰胺甲醛树脂。

三聚氰胺甲醛树脂是一种通过三聚氰胺和甲醛反应制得的树脂材料。

它具有良好的机械性能、耐热性和耐腐蚀性，被广泛应用于胶粘剂、涂料和复合材料等领域。

然而，由于其制备过程中产生大量的甲醛气体，对环境和人体健康造成了严重的污染和危害。

因此，改性三聚氰胺甲醛树脂的研究变得十分重要。

改性工艺研究主要包括添加剂的选择和工艺参数的优化两个方面。

添加剂的选择是改性工艺的关键，不同的添加剂可以改善树脂的性能和降低甲醛释放量。

例如，添加纳米材料可以增强树脂的强度和硬度，提高耐热性和耐腐蚀性。

添加纤维素材料可以增加树脂的韧性和抗冲击性。

添加抗氧化剂和阻燃剂可以提高树脂的耐老化性和阻燃性。

通过合理选择添加剂，可以使改性三聚氰胺甲醛树脂在环境和机械性能上达到更好的综合性能。

工艺参数的优化是改性工艺的另一个重要方面。

工艺参数包括反应温度、反应时间、反应物比例等。

通过调节这些参数，可以控制树脂的交联程度和分子量分布，从而影响树脂的性能和甲醛释放量。

例如，提高反应温度可以促进反应速率和交联程度，增加树脂的强度和硬度。

延长反应时间可以增加交联程度，提高树脂的耐热性和耐腐蚀性。

合理选择反应物比例可以控制树脂的分子量分布，改善树脂的加工性能和力学性能。

综上所述，三聚氰胺甲醛树脂的改性工艺研究对于提高树脂的性能和降低甲醛释放量具有重要意义。

通过选择合适的添加剂和优化工艺参数，可以制备出更加环保、高性能的改性三聚氰胺甲醛树脂，满足人们对环境友好产品的需求。

三聚氰胺甲醛树脂化学改性及其硬质泡沫体的制造中期报告本报告是针对三聚氰胺甲醛树脂（Melamine formaldehyde resin，MFR）的化学改性及其制备硬质泡沫体的研究进展的中期报告。

1. 研究背景三聚氰胺甲醛树脂是一种重要的热固性树脂，具有耐热性、耐化学腐蚀性和硬度高等优良性质，在家具、建筑材料、粘合剂等领域得到广泛应用。

但是，MFR在长时间高温或强酸、强碱环境下会发生不可逆性降解，从而影响其性能。

另外，MFR的性能难以从树脂结构入手进行调控和改良，因此化学改性是改善其性能的有效方法。

2. 研究内容本研究旨在通过化学改性，实现MFR的性能调控和改进，同时制备出具有优良性能的硬质泡沫体。

具体研究内容如下：2.1 高吸水性改性将MFR与水解性改性剂进行混合后，通过涂布、干燥、压片等工艺，制备出高吸水性的改性树脂。

研究表明，改性后的树脂吸水率提升显著，达到了约300%左右，同时其抗拉强度、耐热性等性能也得到了提升。

2.2 铝化改性将MFR与铝化改性剂进行混合后，通过涂布、干燥、压片等工艺，制备出具有高温稳定性和耐酸碱性的改性树脂。

研究表明，改性后的树脂在高温和酸碱环境下的性能得到了显著改善。

2.3 硬质泡沫体制备将改性后的MFR与发泡剂、交联剂等添加剂进行混合后，通过发泡，制备出硬质泡沫体。

研究表明，改性树脂制备的硬质泡沫体比未改性的树脂制备的硬质泡沫体具有更高的密度和更好的力学性能。

3. 研究结论通过高吸水性改性和铝化改性，可以有效改善MFR的性能，制备出具有高温稳定性、耐酸碱性等优良性质的树脂。

同时，利用改性树脂制备硬质泡沫体，可以获得具有更高密度和更好力学性能的产品。

三聚氰胺甲醛树脂的改性工艺研究摘要：三聚氰胺甲醛树脂常用于制备人造板材等建筑材料，但其耐水性、耐热性等方面需要进一步提高。

因此，本文通过改变树脂制备工艺，引入不同的改性剂并对其进行优化，使得树脂的性能得到提升。

首先通过控制酸催化剂的种类和用量，优化反应条件，提高三聚氰胺甲醛树脂反应的效率和产率。

同时，引入了各种有机和无机改性剂，如膨胀剂、交联剂、聚醚等，使得树脂的性质得到进一步的改善。

经过实验验证，优化后的三聚氰胺甲醛树脂在抗水性、抗热性等方面均有所提高，为工业生产提供了一种更加优化的材料。

关键词：三聚氰胺甲醛树脂；改性工艺；优化；耐水性；耐热性Abstract: Melamine formaldehyde resin is widely used in the preparation of building materials, such as artificial boards, but its water resistance and heat resistance need to befurther improved. Therefore, in this paper, the resin preparation process was changed, different modifiers were introduced and optimized to improve the performance of the resin. Firstly, by controlling the type and amount of acid catalyst, the reaction conditions of melamine formaldehyde resin were optimized to improve the reaction efficiency and yield. At the same time, various organic and inorganic modifiers, such as expanding agents, crosslinking agents, polyethers, etc., were introduced to further improve the properties of resin. After experimental verification, the optimized melamine formaldehyde resin has been improved in water resistance, heat resistance and other aspects,providing a more optimized material for industrial production.Keywords: melamine formaldehyde resin; modification process; optimization; water resistance; heat resistance1.引言三聚氰胺甲醛树脂是目前广泛应用于建筑材料、电气设备和饰面材料等领域的一种树脂材料，在制备人造板材等方面具有重要的应用价值。

改性三聚氰胺-尿素-甲醛共缩聚树脂胶粘剂合成闫文涛，张永娟，张雄（同济大学建筑材料研究所，上海200092）摘要：通过三聚氰胺-尿素-甲醛（MUF）共缩聚树脂胶粘剂的合成，探讨了三聚氰胺的用量对该MUF树脂耐水性能的影响及其规律。

实验结果表明，当w（三聚氰胺）=43%～65%时，该MUF树脂的湿强度从0.93MPa增加到2.74MPa，耐沸水性明显提高；但是，当w（三聚氰胺）＞65%时，该MUF树脂的湿强度增长极其缓慢，其耐沸水性提高并不明显；通过引入复合改性剂和适量的水，可使该MUF树脂的游离甲醛含量降低50%、成本降低10％～15％、固含量基本不变、胶合强度和耐沸水性均有所提高且适用期良好。

关键词：三聚氰胺-尿素-甲醛树脂；共缩聚；改性；耐沸水性；低成本；胶粘剂中图分类号：TQ433.431文献标识码：Ａ文章编号：１００４－２８４９（２００8）09－0031-040前言以前我国胶合板生产用的胶粘剂主要是酚醛树脂胶与脲醛（UF）树脂胶两种。

酚醛树脂胶因耐老化性、耐水煮性能优越，是生产I类胶合板的主要胶种；但其颜色深、易玷污板面、单板含水率要求苛刻且生产成本高，故酚醛树脂胶用于胶合板的生产具有一定的局限性。

UF树脂胶价廉、原料来源比较充足，但耐水性、耐老化性差，属于室内级胶合板用胶粘剂。

目前市场上应用的主要是经过改性的酚醛树脂胶或UF树脂胶，特别是为了改善UF树脂的耐水性能，可引入带有环状分子的三聚氰胺或苯酚进行改性，从而发展了三聚氰胺-尿素-甲醛（MUF）或苯酚-尿素-甲醛（PUF）共缩聚液体树脂。

共缩聚树脂的开发是实现与现行工艺相衔接、平衡生产成本与树脂性能之间关系的一种较好的树脂改性方法。

通过向原有树脂添加其它化合物使其发生共缩聚反应，从而达到对原有树脂进行改性的目的，使不同甲醛类树脂性能互补；该改性方法综合利用了木材工业中常规胶粘剂的优点，降低了成本，并赋予胶粘剂以新的性能，可适应不同用途木材胶合制品的使用要求。

三聚氰胺改性脲醛树脂结构及性能研究王辉;杜官本;骆建林【摘要】以三聚氰胺为改性剂,借助13C-NMR及基质辅助激光解吸电离飞行时间质谱仪(MALDI-TOF MS),考察了在三聚氰胺不同添加方式(共混和共缩聚)条件下,树脂的性能及结构分布特征.结果表明:在相同摩尔比条件下,三聚氰胺添加方式不同对树脂结构及性能有不同的影响.共混条件下,树脂结构分布及性能直接与参加反应的单体树脂含量相关,而通过共缩聚方式合成的树脂,三聚氰胺可以更为有效的参与到整个树脂的网络结构体系当中,形成的分子量比较均匀,胶接性能亦明显高于共混改性树脂性能.%The structural distribution and properties of urea-formaldehyde modified with malemine (addition ways: and blending copolycondensation) used as modifying agent was studied by 13C-NMR and MALDI-TOF MS. The results show that the structure and properties of resin was different with different malemine addition ways in the same molar ratio condition. The properties and structure distribution of blending resin were directly related to the content of malemine-formaldehyde resin, while the molecule structures of MUF co-condensation resin were relative even because of melamine involved in resin network during preparation. And the MUF performance was obviously better than the blending modification of resin.【期刊名称】《中南林业科技大学学报》【年(卷),期】2013(033)001【总页数】4页(P90-93)【关键词】脲醛树脂;结构;性能;13C-NMR;MALDI-TOF MS【作者】王辉;杜官本;骆建林【作者单位】西南林业大学,云南昆明650224【正文语种】中文【中图分类】S784;S789.2目前，在人造板的生产中，氨基类树脂仍然占有重要的地位。
