三聚氰胺改性脲醛树脂结构及性能研究

２００９年第３１卷第４期化学与黏合ＣＨＥＭＩＳＴＲＹＡＮＤＡＤＨＥＳＩＯＮ木材胶接用三聚氰胺改性脲醛树脂胶黏剂性能研究朱丽滨１，一，顾继友１，曹军２（１．东北林业大学材料科学与工程学院，黑龙江哈尔滨１５００４０；２．东北林业大学机械工程博士后流动站，黑龙江哈尔滨１５００４０）摘要：针对实际应用，以＝三聚氰胺作为改性剂对脲醛树脂进行共聚和共混改性。

在不同固化体系下，采用不同摩尔比低毒脲醛树脂分别与三聚氰胺混合，对混合比例变化对胶合强度和甲醛释放量的影响进行了具体研究。

结果表明：固化体系不同，胶接强度也不相同。

随着摩尔比的升高。

胶接强度提高．甲醛释放量亦相应提高。

用三聚氰胺改性的脲醛树脂的胶接强度与甲醛释放量均优于纯脲醛树脂。

混合胶液中随三聚氰胺比例减少，胶接性能有所下降，甲醛释放量变化逐渐趋于平稳。

关键词：木材胶接；三聚氰胺；脲醛树脂；改性中图分类号：ＴＱ４３３．４３１文献标识码：Ａ文章编号：１００１－－００１７（２００９）０４－－－０００１－０３ＳｔｕｄｙｏｎｔｈｅＰｅｒｆｏｒｍａｎｃｅｏｆＵＦＲｅｓｉｎＡｄｈｅｓｉｖｅＭｏｄｍｅｄｗｉｔｈＭｅｌａｍｉｎｅＵｓｅｄｆｏｒＷｏｏｄＢｏｎｄｉｎｇＺＨＵＬｉ－ｂｉｎｌ之ＧＵＪｉ—ｙ舢１ａｎｄＣＡＯＪｕｎ２（１．Ｃｏｌｌｅｇｅ《Ｍｔ越ｅｒｉａｌｓＳｃｉｅｎｃｅａｎｄＥｎｇ沁ｅ出ｌｇ＇ＮｏｒｔｈｅａｓｔＦｏｒｅｓｔｒｙＵｎｉｖｅｒｓｉｔｙ，ＨⅢ＇ｂｉｎ１５００４０，Ｃｈｉｎ删＂２．ＴｈｅＭｏｂｉｌｅＰｏｓｔＤｏｅｔｏｒｄＣｅｎｔｅｒｑｆＭｅｃｈａｎｉｃａｌＥｎｇｉｎｅｅｒｉｎｇ，ＮｏｒｔｈｅａｓｔＦｏｒｅｓｔｒｙＵｎｉｖｅｒｓｉｔｙ，Ｈａｒｂｉｎ１５００４０，Ｃｈ沁ＪＡｂｓｔｒａｃｔ：Ｔｈｅｔｈｅｓｉｓｃｏｎｓｉｄｅｒｅｄｔｈｅｐｒａｃｔｉｃａｌａｐｐｌｉｃａｔｉｏｎ．ｍｏｄｉｆｉｅｄｔｈｅＵＦｒｅｓｉｎｗｉｔｌＩｔｈｅｍｅｌａｍｉｎｅｂｙｅｏｐｏｌｙｍｔｔｉ蹦ｉｏｎａｎｄｃｏ－ｂｌｅｎｄｉｎｇ．Ｔｈｅｅｆｆｅｃｔｓ０ｆｄｉｆｆｅｒｅｎｔｍｏｌａｒｒａｔｉｏｏｆＵＦｒｅｓｉｎｔＯｍｅｌａｍｉｎｅｏｎｂｏｎｄｉｎｇｐｅｒｆｏｒｍａｎｃｅａｎｄｔｈｅｔｏ，Ⅷｄｄｅｈｙｄｅｅｍｉｓｓｉｏｎｗｅｒｅｓｔｕｄｉｅｄ．Ｔｈｅｅｘｐｅｒｉｍｅｎｔａｌｒｅｓｕｌｔｉｎｄｉｃａｔｅｄｔｈａｔｔｈｅｂｏｎｄｉｎｇ岫ｎｇ山ｗａｇｎｏｔ酗Ｉｍｉｆｔｈｅｃｕｒｉｎｇｓｙｓｔｅｍｗｓｓｄｉｆｆｅｒｅｎｔ．Ｗｉｔｈｔｈｅｒａｄａｒｒａｔｉｏｉｎｃｒｅａｓｉｎｇ，ｔｈｅｂｏｎｄｉｎｇｓｔｒｅｎｇｔｈａｎｄｔｈｅｆｏｒｍａｌｄｅｈｙｄｅｅｍｉｓｓｉｏｎｅｌｌｌＩ∞ｃｅｄ．ＴｈｅｂｏｎｄｉｎｇｓｔｒｅｎｇｔｈａｎｄｔｈｅｆｏｒｍａｌｄｅｈｙｄｅｅｍｉｓｓｉｏｎｏｆＵＦｒｅｓｉｎｍｏｄｉｆｉｅｄｗｉｔｈｔｈｅｍｅｌａｍｉｎｅｗｅｒｅｂｅｔｔｅｒｔｈａｎｐｕｒｅＵＦｒｅｓｉｎ．Ｗｉｔｈｔｈｅｐｒｏｐｏｒｔｉｏｎｏｆｔｈｅｒｎｅｌａｍｉｎｅｒｅｄｕｃｉｎｇ，ｔｈｅｂｏｎｄｉｎｇｐｅｒｆｏｒｍａｎｃｅｄｅｃｒｅａｓｅｄ，ｔｈｅｅｈｌｍｏｎｇｏｆｆｏｒｍａｌｄｅｈｙｄｅｅｍｉｓｓｉｏｎｔｅｎｄｅｄｔｏｓｔａｂｉ－ｌｉｚａｔｉｏｎ．Ｋｅｙｗｏｒｄｓ：Ｗｏｏｄｂｏｎｄｉｎｇ；ｍｅｌａｍｉｎｅ；ｕｒｅａ－ｆｏｒｍａｌｄｅｈｙｄｅｒ℃ｓｉｎ；ｍｏｄｉｆｉｃａｔｉｏｎ前言脲醛树脂胶黏剂的使用量虽然很大，但自身也存在着一些缺点。

三聚氰胺-氧化淀粉复合改性脲醛树脂性能研究中期
报告
【摘要】本文主要介绍了一种以三聚氰胺-氧化淀粉复合改性为主要手段的脲醛树脂制备方法，并对其性能进行了分析。

结果表明，经过复
合改性处理的脲醛树脂具有更高的热稳定性和机械强度，同时具有良好
的加工性能。

【关键词】三聚氰胺；氧化淀粉；复合改性；脲醛树脂；性能分析
【正文】脲醛树脂是一种重要的热固性塑料，具有优异的力学性能、尺寸稳定性和耐热性等特点，在汽车、电气设备、医疗器械等领域得到
了广泛应用。

但是，传统的脲醛树脂制备过程中存在着低加工性能和水
解性较强的问题，限制了其在实际应用中的发挥。

为了改善脲醛树脂的性能，本研究采用三聚氰胺-氧化淀粉复合改性的方法对脲醛树脂进行改良。

具体工艺流程如下：
（1）将适量的三聚氰胺和氧化淀粉分别与脲醛树脂进行混合；
（2）在加入过渡金属离子催化剂的条件下，对混合物进行缩聚反应；
（3）将反应物进行干燥、研磨、造粒等后续处理，得到复合改性脲醛树脂。

经过实验验证，复合改性处理后的脲醛树脂具有以下性能优势：
（1）热稳定性更高：复合改性后的脲醛树脂能够在更高的温度下稳定。

（2）机械强度更高：复合改性后的脲醛树脂具有更高的抗拉强度、弯曲强度和冲击强度。

（3）加工性能更好：复合改性后的脲醛树脂具有更好的可塑性和热塑性，适合用于复杂形状的成型加工。

（4）水解稳定性更好：复合改性后的脲醛树脂在潮湿环境下不易发生水解反应。

综上所述，三聚氰胺-氧化淀粉复合改性是一种有效的提高脲醛树脂性能的方法。

未来应该进一步研究此方法的优化和工业化推广。

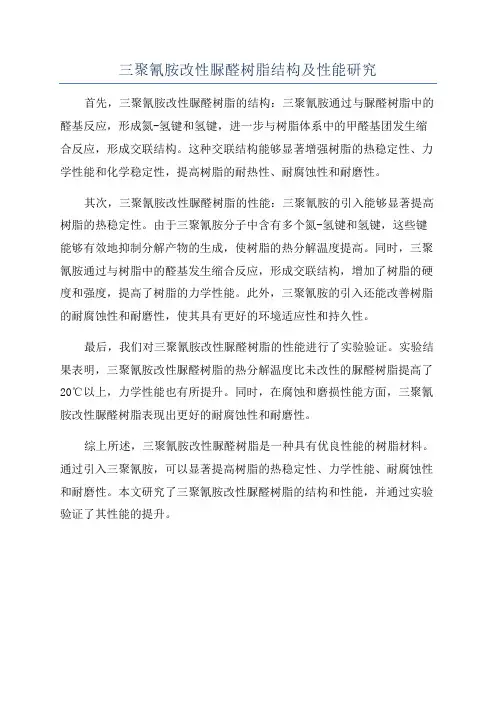

三聚氰胺改性脲醛树脂结构及性能研究首先，三聚氰胺改性脲醛树脂的结构：三聚氰胺通过与脲醛树脂中的醛基反应，形成氮-氢键和氢键，进一步与树脂体系中的甲醛基团发生缩合反应，形成交联结构。

这种交联结构能够显著增强树脂的热稳定性、力学性能和化学稳定性，提高树脂的耐热性、耐腐蚀性和耐磨性。

其次，三聚氰胺改性脲醛树脂的性能：三聚氰胺的引入能够显著提高树脂的热稳定性。

由于三聚氰胺分子中含有多个氮-氢键和氢键，这些键能够有效地抑制分解产物的生成，使树脂的热分解温度提高。

同时，三聚氰胺通过与树脂中的醛基发生缩合反应，形成交联结构，增加了树脂的硬度和强度，提高了树脂的力学性能。

此外，三聚氰胺的引入还能改善树脂的耐腐蚀性和耐磨性，使其具有更好的环境适应性和持久性。

最后，我们对三聚氰胺改性脲醛树脂的性能进行了实验验证。

实验结果表明，三聚氰胺改性脲醛树脂的热分解温度比未改性的脲醛树脂提高了20℃以上，力学性能也有所提升。

同时，在腐蚀和磨损性能方面，三聚氰胺改性脲醛树脂表现出更好的耐腐蚀性和耐磨性。

综上所述，三聚氰胺改性脲醛树脂是一种具有优良性能的树脂材料。

通过引入三聚氰胺，可以显著提高树脂的热稳定性、力学性能、耐腐蚀性和耐磨性。

本文研究了三聚氰胺改性脲醛树脂的结构和性能，并通过实验验证了其性能的提升。

第32卷　第1期2001年1月 太原理工大学学报J O U RN A L O F T A IY U AN U N IV ER SI T Y O F T ECHN O L O GY　V ol.32N o.1　J a n.2001 文章编号:1007-9432(2001)01-0037-03脲-三聚氰胺-甲醛树脂对白乳胶的改性研究申迎华(太原理工大学化学工程与技术学院)摘　要:对脲-三聚氰胺-甲醛树脂改性白乳胶进行了研究.实验结果表明:加入少量的U M F 可使白乳胶的耐水性明显改善,同时也提高了白乳胶的粘接强度。

该改性方法是一种简单、有效、成本较低的方法。

关键词:脲一三聚氰胺一甲醛树脂;聚醋酸乙烯乳液;白乳胶;耐水性;改性中图分类号:O632.33 文献标识码:A 20世纪70年代以来,世界胶粘剂工业生产和应用技术向着省能源、无公害、低成本和高性能发展。

由于环保、安全、价格等方面的影响,无溶剂胶已成为当前胶粘剂工业发展的主流。

聚醋酸乙烯乳胶(白乳胶,简写PV Ac)属于无溶剂胶中的水性胶,由于其单体成本低,生产简单,使用方便,无污染环境等优点,因而被广泛应用于建筑、木材、纸张、纺织等工业部门。

然而,PV Ac乳胶不耐热、易蠕变,在湿热条件下粘接强度大幅度下降,尤其是耐水性差,粘接物在室温浸泡一定时间后就会失去粘接强度、自然开裂,这些缺陷使得其应用受到一定限制。

为适应不同的需求,提高产品的质量,国内采用不同方法改进PV Ac乳液胶的性能[1～3]。

本文采用自制的脲-三聚氰胺-甲醛树脂对PV Ac进行改性。

该树脂的成本较低,胶膜透明,不污染白乳胶,毒性较小;粘接强度高;用它对PV Ac 乳胶改性,不仅使PV Ac乳胶的耐水性得到改善,且提高了白乳胶的粘接强度,是一种简单、有效、成本较低的改性方法。

1　实验部分1.1　原料及规格尿素,工业品;甲醛,CP,37%溶液(体积分数);三聚氰胺,CP;乌洛托品,CP;氢氧化钠,CP.白乳胶,固体的质量分数(45±2)%,粘度(4～5)Pa·s,pH值6～7.1.2　UM F树脂的合成及性能指标根据优化的原料配方,称取一定量的尿素、甲醛及乌洛托品,将它们依次加入装有回流冷凝器、温度计、搅拌器的四口瓶中,边搅拌边均匀升温至90℃左右,调p H值至8.5～10,开始计时,在此温度下水浴加热反应30min,然后逐步降温至(75±2)℃,再加入一定量的三聚氰胺,调节p H值至7.5～8.2,继续反应30min,直至反应液呈现透明状,即得到具有一定粘度的透明状U M F树脂溶液。

三聚氰胺—尿素—甲醛树脂改性大豆蛋白木材胶粘剂的研究合成了不同F/（U+M）物质的量比的三聚氰胺-尿素-甲醛胶粘剂（MUF），并以其为改性剂，对热碱降解大豆分离蛋白进行交联改性，以制备耐水性较好的大豆蛋白胶粘剂（DSP/MUF）。

实验对DSP/MUF进行了FT-IR表征、干湿强度以及游离甲醛释放量等性能测试，同时还探究了MUF与蛋白降解液（DSP）相互作用机理，以及改性剂MUF的种类与用量对蛋白胶耐水性的影响。

结果表明，F/（U+M）物质的量比为1.55制备的MUF与DSP质量比为40：60复合改性大豆蛋白，得到的大豆蛋白胶粘剂性能最佳。

关键字：大豆蛋白胶粘剂；交联改性；胶合强度；MUF目前，大豆因其资源丰富、可再生、天然绿色环保等优势成为制备木材用胶粘剂理想的原料。

天然大豆蛋白主要含有2S、7S、11S、15S等球形蛋白，这种特殊的球形结构将疏水基团包裹在球形结构内部，而亲水基团（胺基、羟基）则裸露在球形结构外部[1，2]，使得制备的蛋白胶粘剂耐水性较差。

为了改善大豆蛋白胶粘剂的不足，国内外学者对大豆蛋白采用变性处理[3]、酸碱降解处理[4，5]、酰化改性[6]、接枝改性[7，8]、酶改性[9]等改性方法进行处理，但是单一改性方法效果不佳。

三聚氰胺-尿素-甲醛树脂（MUF）具有来源广泛、初粘性好、胶合强度较高、反应活性点较多等优点，本文用MUF与碱热降解蛋白复合改性大豆蛋白，以提高大豆蛋白胶粘剂的性能，并探究了MUF的用量以及F/（U+M）的物质的量比对大豆蛋白胶粘剂性能的影响。

1 实验部分1.1 实验材料大豆分离蛋白（SPI），蛋白质含量95.5 %，哈高科大豆食品有限责任公司；MUF，自制；消泡剂（XPM-120），南京华兴消泡剂有限公司；其他化学试剂（氢氧化钠、甲酸）均为分析纯。

白桦单板，尺寸420 mm×420 mm×1.5 mm ，哈尔滨胶合板厂。

1.2 大豆蛋白的碱热降解将48 g 50%的氢氧化钠溶液和352 g水加入四口烧瓶中，搅拌并升温至70 ℃时立即加入消泡剂，然后保持300～350 r/min的搅拌速度迅速加入215.4 g的SPI 粉，加完SPI后立即开始计时，并于70 ℃恒温反应1.5 h，冷却，出料，最后用甲酸调pH为6.5～7.0，得到均一、茶清色的降解蛋白液（DSP）备用。

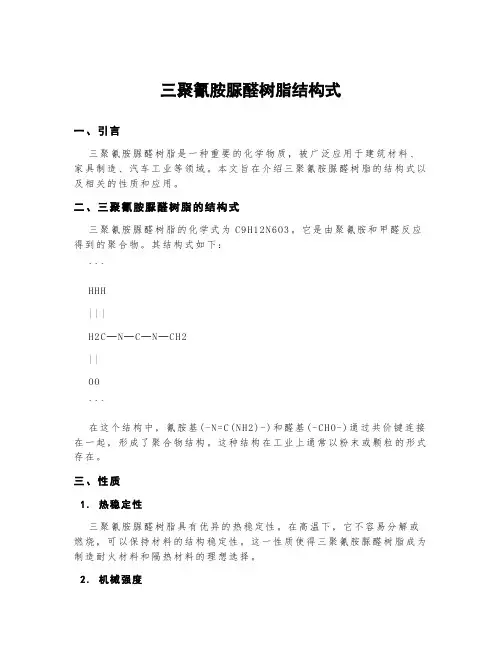

三聚氰胺脲醛树脂结构式一、引言三聚氰胺脲醛树脂是一种重要的化学物质，被广泛应用于建筑材料、家具制造、汽车工业等领域。

本文旨在介绍三聚氰胺脲醛树脂的结构式以及相关的性质和应用。

二、三聚氰胺脲醛树脂的结构式三聚氰胺脲醛树脂的化学式为C9H12N6O3。

它是由聚氰胺和甲醛反应得到的聚合物。

其结构式如下：```H H H|||H2C─N─C─N─CH2||O O```在这个结构中，氰胺基(-N=C(N H2)-)和醛基(-CH O-)通过共价键连接在一起，形成了聚合物结构。

这种结构在工业上通常以粉末或颗粒的形式存在。

三、性质1.热稳定性三聚氰胺脲醛树脂具有优异的热稳定性。

在高温下，它不容易分解或燃烧，可以保持材料的结构稳定性。

这一性质使得三聚氰胺脲醛树脂成为制造耐火材料和隔热材料的理想选择。

2.机械强度由于其特殊的分子结构，三聚氰胺脲醛树脂具有出色的机械强度。

它具有较高的硬度、弯曲强度和抗压强度，因此广泛用于制造高强度的复合材料。

3.耐化学性三聚氰胺脲醛树脂具有良好的耐化学性，对酸、碱、溶剂等常见化学物质具有较高的耐受性。

这一特性使得它在腐蚀性环境中具有广泛的应用。

四、应用三聚氰胺脲醛树脂以其独特的性质在多个领域得到了广泛应用。

1.建筑材料三聚氰胺脲醛树脂可以用作涂料、胶粘剂和填料，在建筑材料领域起到粘合、隔热和防火等作用。

其优异的热稳定性和耐候性使其成为外墙涂料和屋顶材料的理想选择。

2.家具制造由于三聚氰胺脲醛树脂具有优异的机械强度和耐磨性，它常被用于制造高品质的家具。

在家具生产过程中，三聚氰胺脲醛树脂可用作胶粘剂和涂层，提供耐久性和美观。

3.汽车工业三聚氰胺脲醛树脂广泛应用于汽车制造领域。

例如，它可以用作汽车内饰件和外饰件的涂层材料，提供耐磨、耐高温和耐化学品的性能。

4.其他领域除了上述应用之外，三聚氰胺脲醛树脂还可以用于电子元件、包装材料、模具制造等多个领域。

其稳定性和可塑性使其具有广泛的适用性。

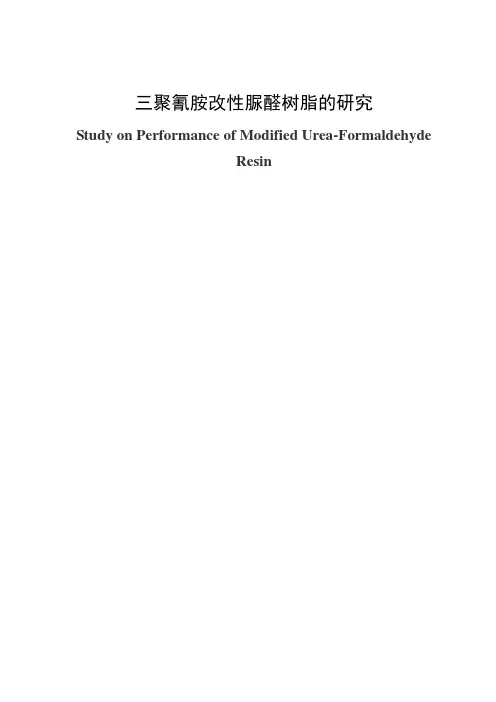

三聚氰胺改性脲醛树脂的研究Study on Performance of Modified Urea-FormaldehydeResin目录摘要 (Ⅰ)Abstract (II)引言 (1)第一章绪论 (2)1.1尿素、甲醛、三聚氰胺产品概述 (2)1.2脲醛树脂的发展简介 (2)1.3 脲醛树脂合成中的问题 (3)1.3.1甲醛的危害有 (3)1.3.2脲醛树脂中的甲醛问题 (3)1.3.3脲醛树脂的耐水性问题 (4)1.4脲醛树脂的研究 (4)1.5降低脲醛树脂游离甲醛含量的方法 (6)1.5.1降低甲醛与尿素的摩尔比 (6)1.5.2用多次加尿素的方法 (6)1.5.3使用甲醛捕捉剂 (6)1.5.4严格控制树脂反应工艺条件 (6)1.5.5用三聚氰胺改性的原理 (6)1.6 研究意义和内容 (7)1.6.1 研究意义 (7)1.6.2 研究内容 (7)第二章实验部分 (8)2.1 脲醛树脂的合成 (8)2.1.1 合成机理 (8)2.1.2实验试剂及仪器 (10)2.1.3 实验方法 (10)第三章结果与讨论 (13)3.1 实验结果与分析 (13)3.1.1正交试验设计和结果 (13)3.1.2正交结果分析 (14)3.2热失重分析 (16)3.2.1最优条件下，用乙酸作为酸性催化剂下的热失重图 (16)3.2.2用甲酸作为酸性催化剂下的热失重图 (17)3.3红外光谱分析 (18)结论 (20)致谢 ............................................................................................................................... 错误！未定义书签。

参考文献 . (21)三聚氰胺改性脲醛树脂胶黏剂的研究摘要：脲醛树脂胶黏剂具有价格便宜、固化速度快、粘结力好、制造方便等优点，但也存在游离甲醛含量高的问题，对人体造成危害。

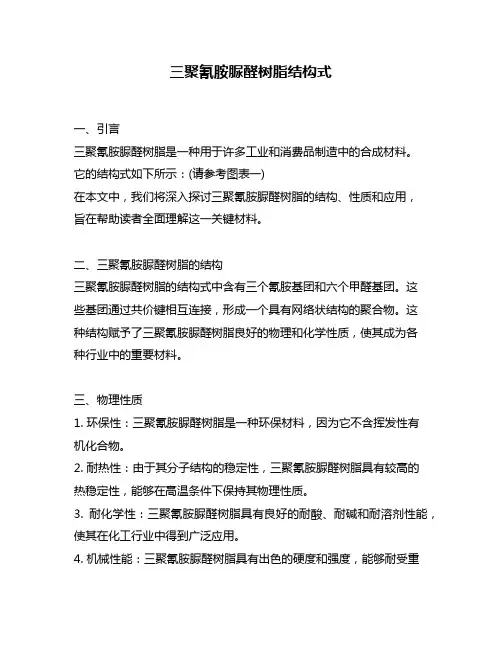

三聚氰胺脲醛树脂结构式一、引言三聚氰胺脲醛树脂是一种用于许多工业和消费品制造中的合成材料。

它的结构式如下所示：(请参考图表一)在本文中，我们将深入探讨三聚氰胺脲醛树脂的结构、性质和应用，旨在帮助读者全面理解这一关键材料。

二、三聚氰胺脲醛树脂的结构三聚氰胺脲醛树脂的结构式中含有三个氰胺基团和六个甲醛基团。

这些基团通过共价键相互连接，形成一个具有网络状结构的聚合物。

这种结构赋予了三聚氰胺脲醛树脂良好的物理和化学性质，使其成为各种行业中的重要材料。

三、物理性质1. 环保性：三聚氰胺脲醛树脂是一种环保材料，因为它不含挥发性有机化合物。

2. 耐热性：由于其分子结构的稳定性，三聚氰胺脲醛树脂具有较高的热稳定性，能够在高温条件下保持其物理性质。

3. 耐化学性：三聚氰胺脲醛树脂具有良好的耐酸、耐碱和耐溶剂性能，使其在化工行业中得到广泛应用。

4. 机械性能：三聚氰胺脲醛树脂具有出色的硬度和强度，能够耐受重型机械和物理压力。

四、化学性质1. 热固性：三聚氰胺脲醛树脂在高温条件下会发生交联反应，从而形成坚固的聚合物结构。

这使得材料具有很高的热稳定性和耐火性。

2. 可加工性：三聚氰胺脲醛树脂易于加工和成型，能够满足不同工业领域的制造需求。

3. 反应性：三聚氰胺脲醛树脂具有良好的反应性，可以与其他材料进行化学反应，形成更复合的材料。

五、应用领域1. 建筑材料：三聚氰胺脲醛树脂用作建筑材料的胶黏剂和涂料，具有防火、耐候和耐腐蚀的特性。

2. 家具和家居装饰：三聚氰胺脲醛树脂广泛应用于家具制造、板材涂装和人造板材生产中，能够提供出色的硬度和耐磨性。

3. 汽车工业：三聚氰胺脲醛树脂用于汽车内饰件和外部部件的制造，能够提供优良的耐高温性能和耐化学腐蚀性能。

4. 电子电器：三聚氰胺脲醛树脂被广泛用于电子电器行业，如塑胶密封材料、电子线路板和绝缘材料等。

六、个人观点和理解作为一种重要的合成材料，三聚氰胺脲醛树脂在各个领域都发挥着重要作用。

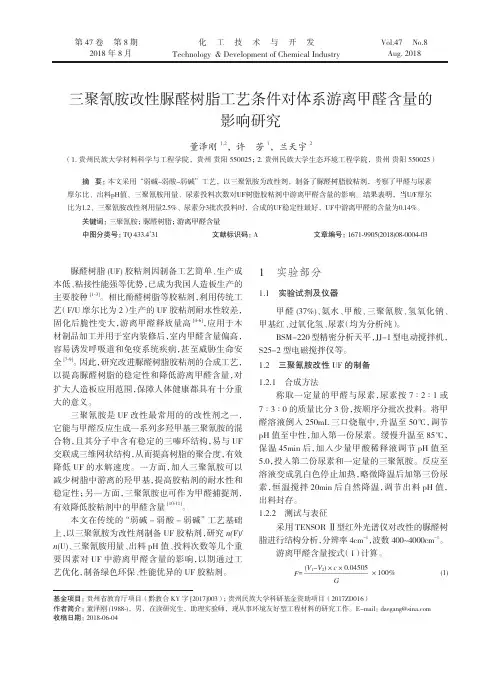

第 47 卷 第 8 期2018 年 8 月Vol.47 No.8Aug. 2018化工技术与开发Technology & Development of Chemical Industry三聚氰胺改性脲醛树脂工艺条件对体系游离甲醛含量的影响研究董泽刚1,2，许　芳1，兰天宇2（1.贵州民族大学材料科学与工程学院，贵州 贵阳 550025；2.贵州民族大学生态环境工程学院，贵州 贵阳 550025）摘 要：本文采用“弱碱-弱酸-弱碱”工艺，以三聚氰胺为改性剂，制备了脲醛树脂胶粘剂，考察了甲醛与尿素摩尔比、出料pH值、三聚氰胺用量、尿素投料次数对UF 树脂胶粘剂中游离甲醛含量的影响。

结果表明，当U/F摩尔比为1.2、三聚氰胺改性剂用量2.5%、尿素分3批次投料时，合成的UF稳定性最好，UF中游离甲醛的含量为0.14%。

关键词：三聚氰胺；脲醛树脂；游离甲醛含量中图分类号：TQ 433.4+31 文献标识码：A 文章编号：1671-9905(2018)08-0004-03基金项目：贵州省教育厅项目（黔教合KY 字[2017]003）；贵州民族大学科研基金资助项目（2017ZD016）作者简介：董泽刚(1988-)，男，在读研究生，助理实验师，现从事环境友好型工程材料的研究工作。

E-mail：dzegang@ 收稿日期：2018-06-04脲醛树脂(UF)胶粘剂因制备工艺简单、生产成本低、粘接性能强等优势，已成为我国人造板生产的主要胶种[1-3]。

相比酚醛树脂等胶粘剂，利用传统工艺（F/U 摩尔比为2）生产的UF 胶粘剂耐水性较差，固化后脆性变大，游离甲醛释放量高[4-6]，应用于木材制品加工并用于室内装修后，室内甲醛含量偏高，容易诱发呼吸道和免疫系统疾病，甚至威胁生命安全[7-9]。

因此，研究改进脲醛树脂胶粘剂的合成工艺，以提高脲醛树脂的稳定性和降低游离甲醛含量，对扩大人造板应用范围，保障人体健康都具有十分重大的意义。

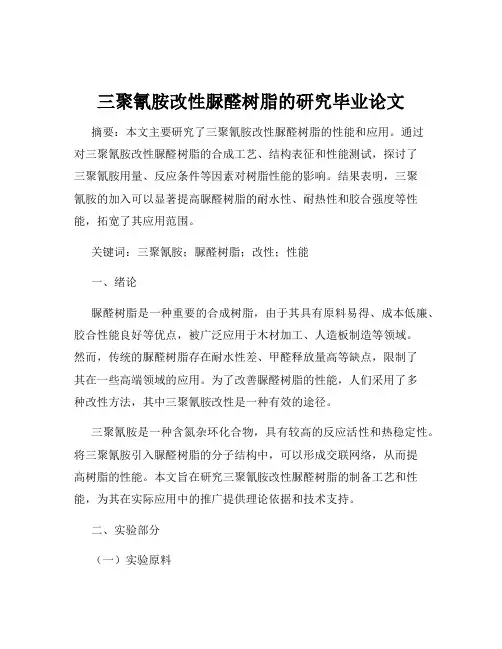

三聚氰胺改性脲醛树脂的研究毕业论文摘要：本文主要研究了三聚氰胺改性脲醛树脂的性能和应用。

通过对三聚氰胺改性脲醛树脂的合成工艺、结构表征和性能测试，探讨了三聚氰胺用量、反应条件等因素对树脂性能的影响。

结果表明，三聚氰胺的加入可以显著提高脲醛树脂的耐水性、耐热性和胶合强度等性能，拓宽了其应用范围。

关键词：三聚氰胺；脲醛树脂；改性；性能一、绪论脲醛树脂是一种重要的合成树脂，由于其具有原料易得、成本低廉、胶合性能良好等优点，被广泛应用于木材加工、人造板制造等领域。

然而，传统的脲醛树脂存在耐水性差、甲醛释放量高等缺点，限制了其在一些高端领域的应用。

为了改善脲醛树脂的性能，人们采用了多种改性方法，其中三聚氰胺改性是一种有效的途径。

三聚氰胺是一种含氮杂环化合物，具有较高的反应活性和热稳定性。

将三聚氰胺引入脲醛树脂的分子结构中，可以形成交联网络，从而提高树脂的性能。

本文旨在研究三聚氰胺改性脲醛树脂的制备工艺和性能，为其在实际应用中的推广提供理论依据和技术支持。

二、实验部分（一）实验原料尿素（分析纯）、甲醛溶液（37%）、三聚氰胺（分析纯）、氢氧化钠（分析纯）、盐酸（分析纯）。

（二）实验仪器电子天平、四口烧瓶、搅拌器、回流冷凝器、温度计、恒温水浴锅、黏度计、傅里叶变换红外光谱仪（FTIR）、热重分析仪（TGA）。

（三）实验方法1、脲醛树脂的合成在四口烧瓶中加入一定量的甲醛溶液，用氢氧化钠溶液调节 pH 值至 75 80，然后加入第一批尿素，升温至 90 95℃，反应 30 40 分钟。

用盐酸溶液调节 pH 值至 45 50，继续反应 30 40 分钟。

加入第二批尿素，升温至 85 90℃，反应 20 30 分钟。

用氢氧化钠溶液调节 pH 值至70 75，冷却至室温，得到脲醛树脂。

2、三聚氰胺改性脲醛树脂的合成在上述合成的脲醛树脂中加入一定量的三聚氰胺，升温至80 85℃，反应 30 40 分钟。

用氢氧化钠溶液调节 pH 值至 80 85，继续反应 2030 分钟，得到三聚氰胺改性脲醛树脂。

三聚氰胺改性脲醛树脂胶粘剂研究进展1 前言脲醛树脂于1844年合成成功[1],1931年首次在市场销售。

此后由于原料充足、价格低廉而被广泛应用于木材加工行业中。

现在,脲醛树脂在木材加工、造纸、油漆等行业,是用量最大的一种胶粘剂,约占70%多[2]。

2000年全世界ＵＦ胶年用量超过250万ｔ,国内用量为40.8万ｔ左右。

但是,脲醛树脂耐水性差,固化后胶层脆性大、耐老化性能差、贮存期短、游离甲醛含量高,因此,限制了其使用范围。

多年以来人们采用各种方法对其进行改性,用三聚氰胺改性就是其中之一。

目前,世界发达国家已将三聚氰胺改性脲醛树脂广泛用于各类人造板生产,并且根据生产板种的性能要求(主要是防水性)灵活地调整三聚氰胺的用量使产品形成系列。

日本的各类胶合板、中密度纤维板(ＭＤＦ)生产用的都是三聚氰胺改性脲醛树脂胶,既解决了防水与防潮要求,又实现了降低游离甲醛释放量的目的。

另外,法国、德国及北欧各国也已广泛使用这类胶粘剂。

我国近年来人造板品种在不断增加,如防潮型人造板和准耐水级人造板等,无论用普通脲醛胶,还是用酚醛胶都不能满足产品性能及环保要求,因此,发展三聚氰胺改性脲醛胶是很有现实意义的。

2 三聚氰胺改性脲醛树脂概述我们知道,固化后的脲醛树脂结构还存在着如羟基、氨基、亚氨基、羰基等亲水基团。

用三聚氨胺改性脲醛树脂目的是针对脲醛树脂存在耐水性差、游离甲醛含量高的原因,用一定量的三聚氰胺进行改性,以提高脲醛树脂的耐水性、尺寸稳定性、耐龟裂性、耐磨性并降低游离甲醛的含量。

生产实践证明了用三聚氰胺改性脲醛树脂胶粘剂是提高其性能的有效方法。

早在1944年,ＭｃＨａｌｅ就用三聚氰胺来提高脲醛树脂的耐水性。

1947年,Ｄｅｌｍｏｎｔｅ用三聚氰胺来提高脲醛树脂的耐沸水性能,结果如图1所示。

1965年Ｈｏｕｗｉｎｋ和Ｓａｌｏｍｏｎ将脲醛树脂胶粘剂、三聚氰胺树脂胶粘剂、三聚氰胺尿素甲醛共缩合树脂胶粘剂的耐沸水能力进行比较,结果如图2。

三聚氰胺甲醛树脂的改性工艺研究摘要：三聚氰胺甲醛树脂常用于制备人造板材等建筑材料，但其耐水性、耐热性等方面需要进一步提高。

因此，本文通过改变树脂制备工艺，引入不同的改性剂并对其进行优化，使得树脂的性能得到提升。

首先通过控制酸催化剂的种类和用量，优化反应条件，提高三聚氰胺甲醛树脂反应的效率和产率。

同时，引入了各种有机和无机改性剂，如膨胀剂、交联剂、聚醚等，使得树脂的性质得到进一步的改善。

经过实验验证，优化后的三聚氰胺甲醛树脂在抗水性、抗热性等方面均有所提高，为工业生产提供了一种更加优化的材料。

关键词：三聚氰胺甲醛树脂；改性工艺；优化；耐水性；耐热性Abstract: Melamine formaldehyde resin is widely used in the preparation of building materials, such as artificial boards, but its water resistance and heat resistance need to befurther improved. Therefore, in this paper, the resin preparation process was changed, different modifiers were introduced and optimized to improve the performance of the resin. Firstly, by controlling the type and amount of acid catalyst, the reaction conditions of melamine formaldehyde resin were optimized to improve the reaction efficiency and yield. At the same time, various organic and inorganic modifiers, such as expanding agents, crosslinking agents, polyethers, etc., were introduced to further improve the properties of resin. After experimental verification, the optimized melamine formaldehyde resin has been improved in water resistance, heat resistance and other aspects,providing a more optimized material for industrial production.Keywords: melamine formaldehyde resin; modification process; optimization; water resistance; heat resistance1.引言三聚氰胺甲醛树脂是目前广泛应用于建筑材料、电气设备和饰面材料等领域的一种树脂材料，在制备人造板材等方面具有重要的应用价值。

改性三聚氰胺-尿素-甲醛共缩聚树脂胶粘剂合成闫文涛，张永娟，张雄（同济大学建筑材料研究所，上海200092）摘要：通过三聚氰胺-尿素-甲醛（MUF）共缩聚树脂胶粘剂的合成，探讨了三聚氰胺的用量对该MUF树脂耐水性能的影响及其规律。

实验结果表明，当w（三聚氰胺）=43%～65%时，该MUF树脂的湿强度从0.93MPa增加到2.74MPa，耐沸水性明显提高；但是，当w（三聚氰胺）＞65%时，该MUF树脂的湿强度增长极其缓慢，其耐沸水性提高并不明显；通过引入复合改性剂和适量的水，可使该MUF树脂的游离甲醛含量降低50%、成本降低10％～15％、固含量基本不变、胶合强度和耐沸水性均有所提高且适用期良好。

关键词：三聚氰胺-尿素-甲醛树脂；共缩聚；改性；耐沸水性；低成本；胶粘剂中图分类号：TQ433.431文献标识码：Ａ文章编号：１００４－２８４９（２００8）09－0031-040前言以前我国胶合板生产用的胶粘剂主要是酚醛树脂胶与脲醛（UF）树脂胶两种。

酚醛树脂胶因耐老化性、耐水煮性能优越，是生产I类胶合板的主要胶种；但其颜色深、易玷污板面、单板含水率要求苛刻且生产成本高，故酚醛树脂胶用于胶合板的生产具有一定的局限性。

UF树脂胶价廉、原料来源比较充足，但耐水性、耐老化性差，属于室内级胶合板用胶粘剂。

目前市场上应用的主要是经过改性的酚醛树脂胶或UF树脂胶，特别是为了改善UF树脂的耐水性能，可引入带有环状分子的三聚氰胺或苯酚进行改性，从而发展了三聚氰胺-尿素-甲醛（MUF）或苯酚-尿素-甲醛（PUF）共缩聚液体树脂。

共缩聚树脂的开发是实现与现行工艺相衔接、平衡生产成本与树脂性能之间关系的一种较好的树脂改性方法。

通过向原有树脂添加其它化合物使其发生共缩聚反应，从而达到对原有树脂进行改性的目的，使不同甲醛类树脂性能互补；该改性方法综合利用了木材工业中常规胶粘剂的优点，降低了成本，并赋予胶粘剂以新的性能，可适应不同用途木材胶合制品的使用要求。

三聚氰胺改性脲醛树脂结构及性能研究王辉;杜官本;骆建林【摘要】以三聚氰胺为改性剂,借助13C-NMR及基质辅助激光解吸电离飞行时间质谱仪(MALDI-TOF MS),考察了在三聚氰胺不同添加方式(共混和共缩聚)条件下,树脂的性能及结构分布特征.结果表明:在相同摩尔比条件下,三聚氰胺添加方式不同对树脂结构及性能有不同的影响.共混条件下,树脂结构分布及性能直接与参加反应的单体树脂含量相关,而通过共缩聚方式合成的树脂,三聚氰胺可以更为有效的参与到整个树脂的网络结构体系当中,形成的分子量比较均匀,胶接性能亦明显高于共混改性树脂性能.%The structural distribution and properties of urea-formaldehyde modified with malemine (addition ways: and blending copolycondensation) used as modifying agent was studied by 13C-NMR and MALDI-TOF MS. The results show that the structure and properties of resin was different with different malemine addition ways in the same molar ratio condition. The properties and structure distribution of blending resin were directly related to the content of malemine-formaldehyde resin, while the molecule structures of MUF co-condensation resin were relative even because of melamine involved in resin network during preparation. And the MUF performance was obviously better than the blending modification of resin.【期刊名称】《中南林业科技大学学报》【年(卷),期】2013(033)001【总页数】4页(P90-93)【关键词】脲醛树脂;结构;性能;13C-NMR;MALDI-TOF MS【作者】王辉;杜官本;骆建林【作者单位】西南林业大学,云南昆明650224【正文语种】中文【中图分类】S784;S789.2目前，在人造板的生产中，氨基类树脂仍然占有重要的地位。

三聚氰胺脲醛树脂结构式
一、三聚氰胺脲醛树脂的概述
三聚氰胺脲醛树脂（MUF）是一种合成树脂，由三聚氰胺和尿素在醛类化合物存在下经过缩聚反应而成。

在我国，MUF 树脂作为一种重要的木材防腐剂和涂料原料，得到了广泛的应用。

二、三聚氰胺脲醛树脂的结构式
三聚氰胺脲醛树脂的结构式较为复杂，其主要结构单元包括三聚氰胺、脲和甲醛。

在三聚氰胺脲醛树脂的合成过程中，三聚氰胺和尿素通过缩聚反应形成高分子链，同时与醛类化合物（如甲醛）发生交联反应，形成网状结构。

三、三聚氰胺脲醛树脂的性质与应用
1.优良的耐候性：三聚氰胺脲醛树脂具有良好的耐候性，能抵抗大气中的水分、紫外线等环境因素的影响，使制品具有较长的使用寿命。

2.较高的力学性能：MUF 树脂具有较高的力学性能，如抗压强度、抗拉强度等，使其在木材防腐、家具制造等领域具有广泛应用。

3.良好的耐热性：三聚氰胺脲醛树脂具有较好的耐热性，可承受较高的温度，使其在高温环境下具有较好的稳定性。

4.广泛的应用领域：三聚氰胺脲醛树脂广泛应用于木材防腐、家具制造、涂料、装饰材料等领域。

四、结论
三聚氰胺脲醛树脂作为一种合成树脂，具有优良的耐候性、较高的力学性能和良好的耐热性，已在多个领域得到广泛应用。

然而，在使用MUF 树脂
时，还需注意其化学性质，如与其他化学物质的相容性等，以确保安全、可靠的应用效果。
