I —表示这段导体通过的电流 U—表示这段导体两端的电压
R—表示这段导体的电阻
I
U
注意：
① 物理量的对应性
公式中I、U、R针对的是同一导体的电流、电压、 电阻，它们要对应。不能张冠李戴。
② 物理量的同时性
I、U、R是同一导体、同一时刻、同一情况下所 对应的数值。此一时彼一时。

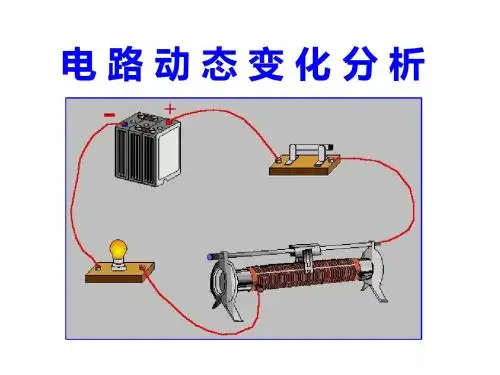

电路的动态变化导致R、U、I变化，如何分析？
V
S1 R1 S2
2
1
R2 R3
A
4、如图所示电路，电源电压不变，当开关S 由闭合到断开时，两电流表的读数将----（ C ） A．A1不变，A2变大 B．A1变大，A2变小 C．A1不变，A2变小 D．A1变小，A2不变 并 联连接的。 5、在下图中，灯泡L1和灯泡L2是_____ 当电键K断开时，电压表的示数将______ ；电流 不变 减少 表的示数将_______ （选填“增大”、“不变” 或“减小”）。
S A1 R1 R2 P A2
V
二、开关断开或闭合，引起电路中R、U、I的变化。 【例4】在如图所示的电路 S1 中，闭合开关S1。在S2由 A 断开到闭合的过程中，则 R1 R2 变大 ， 安培表的示数将______ 变大 。 伏特表的示数将______ S2 （均填“变大”、“变小” V 或“不变”）。 串联电路。电压表测 【分析】：两个电阻组成____ R1 两端的电压， 量____ S2由断开到闭合的过程中，R2被_____ 短路 了。 电压表变成测量_____ 电源 两端的电压了。
串 联连接。R总 变小 ； A表 变大 ； V表测R1两端的电压
A
V
R1
P N R M 2
变大 ；
2、如图所示电路中，电源电压恒定，R1为定 值电阻，R2为滑动变阻器。闭合开关S后，滑动变 阻器滑片P 自a向b移动的过程中，电流表A的示 变小 变小 V2的示 数 。电压表 V1的示数 ，电压表 数 ，（填“变大”、“变小”或 变大 “不变”） 【分析】： 首先要确定R1与R2 的连接类型？

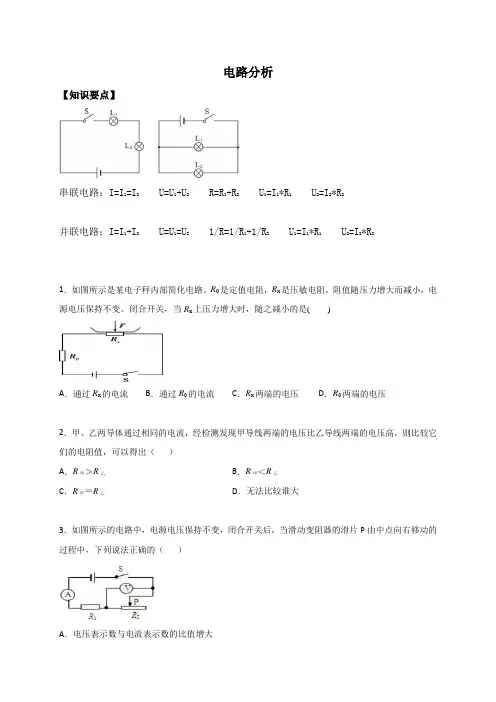

电路分析【知识要点】串联电路：I=I1=I2U=U1+U2R=R1+R2U1=I1*R1U2=I2*R2并联电路：I=I1+I2U=U1=U21/R=1/R1+1/R2U1=I1*R1U2=I2*R21．如图所示是某电子秤内部简化电路。

R0是定值电阻，R x是压敏电阻，阻值随压力增大而减小，电源电压保持不变。

闭合开关，当R x上压力增大时，随之减小的是()A．通过R x的电流B．通过R0的电流C．R x两端的电压D．R0两端的电压2．甲、乙两导体通过相同的电流，经检测发现甲导线两端的电压比乙导线两端的电压高，则比较它们的电阻值，可以得出（）A．R甲＞R乙B．R甲＜R乙C．R甲＝R乙D．无法比较谁大3．如图所示的电路中，电源电压保持不变，闭合开关后，当滑动变阻器的滑片P由中点向右移动的过程中，下列说法正确的（）A．电压表示数与电流表示数的比值增大B．电压表示数与电流表示数的比值不变C．电流表的示数减小，电压表的示数不变D．电流表的示数减小，电压表的示数减小4．如图当开关闭合、滑片P 向右移动时，A1表、A2表、V 表的读数变化情况为（）A．A1不变、A2变小、V 不变B．A1不变、A2变大、V 不变C．A1变小、A2变小、V 不变D．A1不变、A2变小、V 变大5．如图所示电路，要使灯泡L1和L2组成串联电路，应该（）A．只闭合S3B．只闭合S2C．同时闭合S1和S2D．同时闭合S1和S36．如图所示的电路图中，若要接一个开关，且使它只控制电灯L2与电源的连通或切断，则应将它接在（）A．A处B．B处C．C处D．D处7．在如图所示的电路中，电源两端的电压为6V，并保持不变，R1、R2为两个相同阻值的电阻。

开关S1闭合后，下列说法中正确的是（）A．开关S2断开时，R1两端的电压为3VB．开关S2断开时，R1两端的电压为6VC．开关S2闭合时，R1两端的电压为3VD．开关S2闭合时，R2两端的电压为6V8．闭合下图所示的电路，下列说法错误的是（）A．这个电路短路了B．拆去导线cd后两灯为串联C．将导线ec的c端改接在b，两灯为并联D．拆去导线ab电路为开路9．如图所示的电路图中，要使灯泡L1和L2组成并联电路，应该是（）A．只闭合S3B．同时闭合S1和S3，断开S2C．同时闭合S1和S2，断开S3D．只闭合S210．小敏同学设计并制作了一个“盲人水杯”，其工作原理如图所示。

二、并联电路的特点
把两只电灯L1、L2连接成下图的电路。
⑴闭合开关S1、S2。闭合开关S，灯L1 亮 ；灯 L2 亮 ，断开开关S，灯L1 不亮 ，灯L2 不亮 。
特点1：干路开关控制 整个电路 上的电灯。
⑵、闭合开关S。闭合开 关S1，灯L1 亮 ；断开开关
S1，灯L1 不亮 。闭合开关 S2，灯L2 亮 ；断开开关S2，
(1)电源电压.
(2)定值电阻R1的值.
8.如下图所示，求：I1，I2，I，R =18Ω
9.如图所示电路中,R1=8欧,R2=10欧,当 开关S闭合后,电流表示数改变了0.4A,
求: (1)电压U是多大?
(2)通过R1的电流.
特点4：并联电路中干路上的总电流等
于 各条支路的电流之和
。 并联分流
在并联电路中，支路上电流的分配与电阻成反比。
（因为并联电路电压相等） 电阻大的分流小;电阻小的分流大.
探
究
并
联
电
路
中
的
电 压
并联电路中，各支路两端的 观测对象 灯泡L1两端的 灯泡L2两端的电压 L1和L2并联后的
电压U1
U2
总电压U
U２ = U-U１ = 4.5 伏-2.5 伏= 2 伏 通过它的电流为： I2 = I 1= 0.2 安 根据欧姆定律， 电阻R= U２/I2 = 2伏/0.2安 = 10 欧 答：串联的电阻R 的阻值是10 欧。
[ 例2] 一个电阻为100欧的线圈，允许通过的最大
电流为0.01安。现在要把该线圈接在一个电流恒定
灯L2
不。亮
特点2：支路开关控制 该支路 上的电灯
⑶闭合开关S、S1、S2，灯L1、L2 亮 ，拿掉一 只灯，另一只灯 亮 。

浙教版8年级上册第四章电路探秘第7节电路的分析与应用（分题型）一、电路的定性分析1.如图所示为某科技创新小组设计的水位计工作原理图，容器中的绝缘浮子随水位的升降带动滑动变阻器R的滑片P升降，并通过电压表V显示的数据来反应水位的升降情况．L是一个指示灯，电路各部分接触良好．当容器中的水位最低时，滑片P位于变阻器R的a端，则（）第1题图第2题图A. 当水位不变时，电压表V示数不变，指示灯L不亮B. 当水位上升时，电压表V示数变小，指示灯L变亮C. 当水位上升时，电压表V示数变大，指示灯L变暗D. 当水位下降时，电压表V示数变大，指示灯L变亮2.如图所示电路，电源两端的电压一定，当开关S1闭合、S2断开时，电流表和电压表示数分别为I1、U1；当再闭合S2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是（）A. I1﹥I2 ，U1﹥U2B. U1﹤U2，I1大于、小于或等于I2都有可能C. U1﹤U2，I1=I2D. I1﹥I2 ，U1大于、小于或等于U2都有可能3.如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时（）A. 电压表V2示数与电流表A示数比值变大B. 电压表V1示数与电流表A示数比值变小C. 电流表A示数变大，电压表V1示数变大D. 电流表A示数变大，电压表V2示数变大4.有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机(用表示)，均可以单独控制，电热丝(用表示)只有在吹风机启动后才可以工作。

如图所示电路图中，符合上述要求的是( )A. B. C. D.5.如图所示，A为导线，BM、CN为两根相同的电阻丝，下列说法不正确的是（）A. S和A接触，P向右移动灯泡变暗B. S和B接触，P向右移动灯泡亮度不变C. S和C接触，P向左移动灯泡变亮D. S和C接触，P无论怎样移动灯泡亮度不变6.如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻R x的阻值，同学们设计了如图所示四种电路，其中可行的方法有（电源电压未知）（）A. （1）（3）B. （2）（3）C. （2）（4）D. （1）（4）7.某同学利用如图所示的电路探究“电流与电压、电阻的关系”．实验开始时，滑动变阻器的作用是________；在探究通过导体的电流与导体两端电压关系时，应保持________不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是________．在“研究电流与电阻关系”时，将定值电阻R1由10Ω换为20Ω，滑动变阻器R2的滑片P应向________（选填“左”或“右”）端移动才能达到实验目的．二、电路中的定量计算8.如图所示的电路中，电源电压保持不变，R1=20欧。

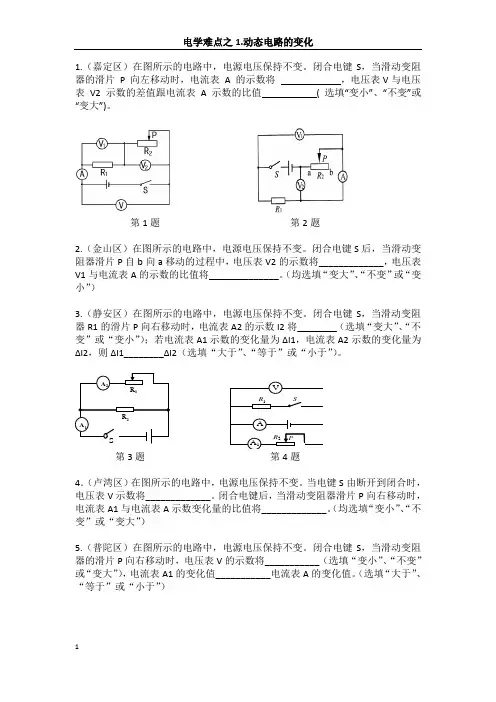

1.（嘉定区）在图所示的电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P 向左移动时，电流表 A 的示数将，电压表V与电压表V2 示数的差值跟电流表 A 示数的比值( 选填“变小”、“不变”或“变大”)。

第1题第2题2.（金山区）在图所示的电路中，电源电压保持不变。

闭合电键S后，当滑动变阻器滑片P自b向a移动的过程中，电压表V2的示数将_____________，电压表V1与电流表A的示数的比值将______________。

（均选填“变大”、“不变”或“变小”）3.（静安区）在图所示的电路中，电源电压保持不变。

闭合电键S，当滑动变阻器R1的滑片P向右移动时，电流表A2的示数I2将________（选填“变大”、“不变”或“变小”）；若电流表A1示数的变化量为ΔI1，电流表A2示数的变化量为ΔI2，则ΔI1________ΔI2（选填“大于”、“等于”或“小于”）。

第3题4．（卢湾区）在图所示的电路中，电源电压保持不变。

当电键S由断开到闭合时，电压表V示数将_____________。

闭合电键后，当滑动变阻器滑片P向右移动时，电流表A1与电流表A示数变化量的比值将_____________。

（均选填“变小”、“不变”或“变大”）5.（普陀区）在图所示的电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将___________（选填“变小”、“不变”或“变大”），电流表A1的变化值___________电流表A的变化值。

（选填“大于”、“等于”或“小于”）图3图7 第5题 第6题6.（松江区）在图所示的电路中，电源电压不变，闭合电键S ，当滑片P 向右移时，电压表V 的示数将______________（选填“变大”、“不变”或“变小”），电流表A1示数的变化量△I1和电流表A 示数的变化量△I 之比值________________（选填“大于1”、“等于1”或“小于1”）。

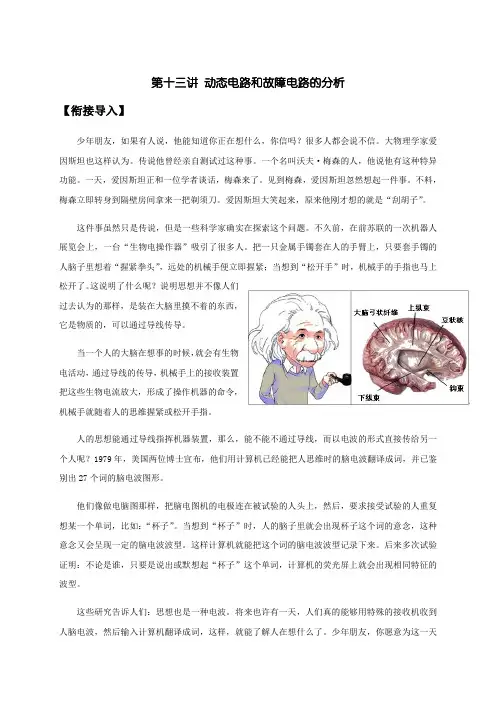

第十三讲动态电路和故障电路的分析【衔接导入】少年朋友，如果有人说，他能知道你正在想什么，你信吗？很多人都会说不信。

大物理学家爱因斯坦也这样认为。

传说他曾经亲自测试过这种事。

一个名叫沃夫·梅森的人，他说他有这种特异功能。

一天，爱因斯坦正和一位学者谈话，梅森来了。

见到梅森，爱因斯坦忽然想起一件事。

不料，梅森立即转身到隔壁房间拿来一把剃须刀。

爱因斯坦大笑起来，原来他刚才想的就是“刮胡子”。

这件事虽然只是传说，但是一些科学家确实在探索这个问题。

不久前，在前苏联的一次机器人展览会上，一台“生物电操作器”吸引了很多人。

把一只金属手镯套在人的手臂上，只要套手镯的人脑子里想着“握紧拳头”，远处的机械手便立即握紧；当想到“松开手”时，机械手的手指也马上松开了。

这说明了什么呢？说明思想并不像人们过去认为的那样，是装在大脑里摸不着的东西，它是物质的，可以通过导线传导。

当一个人的大脑在想事的时候，就会有生物电活动，通过导线的传导，机械手上的接收装置把这些生物电流放大，形成了操作机器的命令，机械手就随着人的思维握紧或松开手指。

人的思想能通过导线指挥机器装置，那么，能不能不通过导线，而以电波的形式直接传给另一个人呢？1979年，美国两位博士宣布，他们用计算机已经能把人思维时的脑电波翻译成词，并已鉴别出27个词的脑电波图形。

他们像做电脑图那样，把脑电图机的电极连在被试验的人头上，然后，要求接受试验的人重复想某一个单词，比如：“杯子”。

当想到“杯子”时，人的脑子里就会出现杯子这个词的意念，这种意念又会呈现一定的脑电波波型。

这样计算机就能把这个词的脑电波波型记录下来。

后来多次试验证明：不论是谁，只要是说出或默想起“杯子”这个单词，计算机的荧光屏上就会出现相同特征的波型。

这些研究告诉人们：思想也是一种电波。

将来也许有一天，人们真的能够用特殊的接收机收到人脑电波，然后输入计算机翻译成词，这样，就能了解人在想什么了。

少年朋友，你愿意为这一天早日到来而去努力奋斗吗？【知识新授】一.动态电路1.电路动态问题：就是对一个通常含有电源、滑动变阻器、开关、电流和电压表等电器元件的电路，通过改变变阻器接入电路的阻值或开关的通断来改变电路的连接方式，进而改变电路中的总电阻、电流、电压的大小。

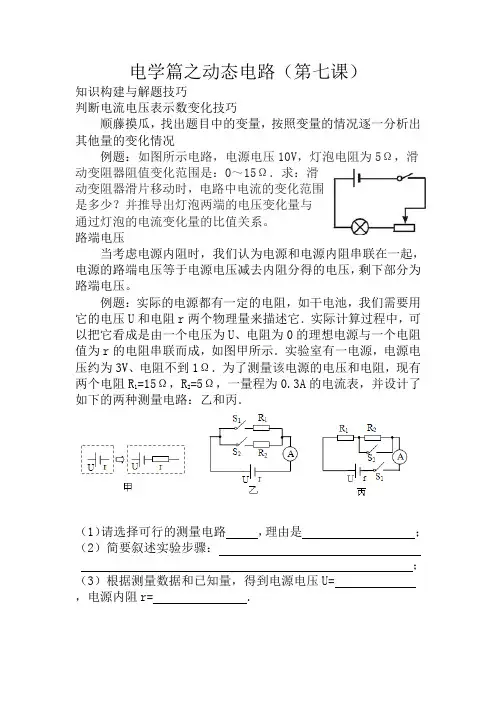

电学篇之动态电路（第七课）知识构建与解题技巧判断电流电压表示数变化技巧顺藤摸瓜，找出题目中的变量，按照变量的情况逐一分析出其他量的变化情况例题：如图所示电路，电源电压10V，灯泡电阻为5Ω，滑动变阻器阻值变化范围是：0～15Ω．求：滑动变阻器滑片移动时，电路中电流的变化范围是多少？并推导出灯泡两端的电压变化量与通过灯泡的电流变化量的比值关系。

路端电压当考虑电源内阻时，我们认为电源和电源内阻串联在一起，电源的路端电压等于电源电压减去内阻分得的电压，剩下部分为路端电压。

例题：实际的电源都有一定的电阻，如干电池，我们需要用它的电压U和电阻r两个物理量来描述它．实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成，如图甲所示．实验室有一电源，电源电压约为3V、电阻不到1Ω．为了测量该电源的电压和电阻，现有两个电阻R1=15Ω，R2=5Ω，一量程为0.3A的电流表，并设计了如下的两种测量电路：乙和丙．（1）请选择可行的测量电路，理由是；（2）简要叙述实验步骤：；（3）根据测量数据和已知量，得到电源电压U= ，电源内阻r= .刻意练习1．如图所示的电路电源电压不变，当滑动变阻器滑片向右移动时，电压表和电流表示数变化分别为（）A．变大不变B．变大变大 C．不变变大D．不变变小2．如图所示的电路中，电源电压恒定不变，当滑动触头向D 移动时，电压表和电流表示数的变化是（）A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数不变，电流表示数变小D．电压表示数不变，电流表示数变大3．如图所示电路，电源电压保持不变，R为定值电阻．闭合开关当滑动变阻器的滑片在某两点间移动时，电流表示数变化范围是0.5A～1.5A，电压表示数变化范围是3V～6V．则电源电压值为（）A．6V B． 7.5V C．9V D．15V图4图34．在图所示的电路中，电源电压不变，当闭合开关S后，滑动变阻器的滑片P由上向下移动时，两电表的示数都要发生变化，则电压表示数的变化量与电流表示数的变化量的比值将（）A．增大 B．减少 C．不变 D．不能确定5.利用如图所示电路可测出电压表的内阻，电源的内阻可以忽略．R为电阻箱，当R 取不同阻值时，电压表均对应有不同读数U．多次改变电阻箱的阻值，所得到的1/U-R图象为A、B、C、D 四个图象中的哪一个（）6.如图所示，当滑动变阻器的滑片P向右移动时，各电表的示数变化情况正确的（）A电流表A1示数变小，A2示数变大，A3示数变小；电压表V1示数变小，V2示数变大B电流表A1示数变大，A2示数变大，A3示数变小；电压表V1示数变小，V2示数变大C电流表A1示数变小，A2示数变小，A3示数变小；电压表V1示数变小，V2示数变大D电流表A1示数变小，A2示数变大，A3示数变大；电压表V1示数变小，V2示数变大7.如图为复杂电路的一部分，电阻R l、R2、R3的阻值之比为1：2：3，通过这三个电阻的电流之比为4：1：2．则电流表A1、A2的示数之比为（）A.1：1B.2：1C.3：1D.4：18.如图所示，水平的传送带上放一物体，物体下表面及传送带上表面均粗糙，导电性能良好的弹簧的右端与物体及滑动变阻器滑片相连，弹簧左端固定在墙壁上，不计滑片与滑动变阻器线圈间摩擦．当传送带如箭头方向运动且速度为v时，物体与传送带发生相对滑动，当传送带逐渐加速到2v时，物体受到的摩擦力和灯泡的亮度将（）A．摩擦力不变，灯泡的亮度变亮 B．摩擦力不变，灯泡的亮度不变C．摩擦力变大，灯泡的亮度变亮 D．摩擦力变小，灯泡的亮度变暗9.在图所示的电路中，当滑动变阻器R的滑片P从B向A滑动的过程中，电压表V1、V2示数的变化量的值分别为△U1、△U2，则它们的大小相比较应该是（）A.△U1<△U2B.△U1>△U2C.△U1=△U2D.无法比较10.在如图所示电路中，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P 向下滑动时，四个电表的示数都发生了变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用△I、△U1、△U2和△U3表示，电阻R1、R2、R3消耗的电功率分别用p1、p2、p3表示，下列选项正确的是（）A.U1/I不变，△U1/△I不变B.U2/I变大，△U2/△I变大C.U3/I变大，△U3/△I不变D.滑动变阻器的滑片P向下滑动时，P1变大P2变小P3变大11.如图所示，当电键k闭合后，A、B、C三个灯泡的亮度相同．现将滑动变阻器的滑片P稍向右移动，则三个灯泡的亮度关系为（）A．A，B，C三个灯泡的亮度仍然相同B．A灯最亮，B灯最暗C．C灯最亮，B灯最暗D．B灯最暗，A、C灯的亮度仍然相同12.如图所示，如果在a、b两点之间再并联一个灯泡，则（）A．电流表示数增大，电压表示数减小B．电流表示数减小，电压表示数增大C．电流表示数增大，电压表示数增大D．电流表示数减小，电压表示数减小13.如图所示，电阻R1=R2 ，R3 = 10R1 ，a、b 两端接上恒定电压，电流表为理想电表，则下列说法正确的是（）A、当滑动触头P在变阻器R3的左端时，a、b间的电阻值最大B、当滑动触头P在变阻器R3的中间时，电流表读数最小C、当滑动触头P接近R3的左、右端时，变阻器容易被烧坏D、当 P由 R3的左端滑到右端的过程中，电流表读数先由小变大，再由大变小14.如图所示,开关S闭合后,V1示数为4V,V2示数为6V,A为1A,且将R2和R3互换位置后,发现三表示数均不变,则正确的是（）A.通过三电阻R1、R2、R3的电流之和为1AB.R1=1欧C.电源电压U为7VD.R2两端电压为3V15.如图所示的电路中，小灯泡L上标有“6V 6W”字样（忽略温度对灯丝电阻的影响）（1）求小灯泡正常发光时的电流和电阻；（2）若电源电压是9V，闭合开关S1和S2，为了保证电路安全，滑动变阻器接入电路的电阻的最小值是多少？（3）若换一个电压未知但不变的电源，闭合开关S1、断开开关S2，滑动变阻器的滑片从一处滑到另一处时，电压表的示数由5V 变化到1V，电流表的示数变化了0.4A，则R0的阻值是多少？。

U
故总压差相等
U1
V2
V1 分别测量两个小灯泡的电压和总电压；
可知
U=U1=U2
U2 V
注意
在用电压表测电压之前，应对待测电压值进行估计 若无法估计，应如何操作？
试触法
可先连接除电压表外的电路与电压表的一个接线柱， 合下开关后用导线快速轻触电压表的另一接线柱， 观察电压表指针偏转速度， 若速度过快，则说明被测电压过大， 需更换更大量程的电压表
试触法还有一个在实验操作中的用途， 可以判断接线柱是否接反， 若指针反向偏转， 则需调换导线连接方式；
小结：
1、电压的作用、单位、常见电压值：
2、电压表的使用： 3、串联电路、并联电路的电压规律：
串联电路的总电压等于各部分电路两端的电压之和
U=U1+U2
并联电路中，总电压等于各支路的两端电压
U=U1=U2
上的电灯;支路开关控制 影响。
上的
1、电路中并联的电灯（用电器）越多，干路中 的电流越大，可能会引起电源超载而损坏电源。
2、并联电路中，某条支路上的电阻越小，则该 条支路上的电流越大。
三、应用 1、家庭电路中用电器的连接是并联还是串联？ 有什么证据？
2、并联电路中电流关系如何？
3、家庭电路中,为什么要安装保险丝或空气开关?
解：已知正常工作时灯泡两端的电压和通 过它的电流为：
U１ = 2.5 伏， I = 0.2 安 电阻R 分担的电压应该是：
U２ = U-U１ = 4.5 伏-2.5 伏= 2 伏 根据欧姆定律，电阻
R= U２/I = 2伏/0.2安 = 10 欧 答：串联的电阻R 的阻值是10 欧。
二、并联电路地特点：
抽水机
水压

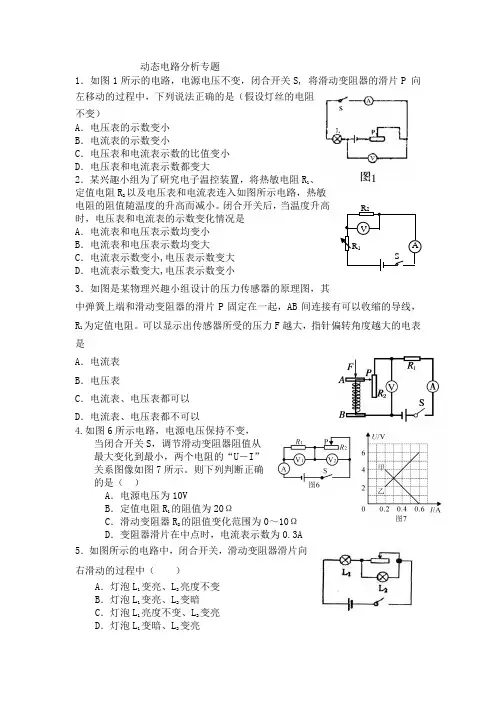

动态电路分析专题1．如图1所示的电路，电源电压不变，闭合开关S, 将滑动变阻器的滑片P 向左移动的过程中，下列说法正确的是（假设灯丝的电阻不变）A．电压表的示数变小B．电流表的示数变小C．电压表和电流表示数的比值变小D．电压表和电流表示数都变大2．某兴趣小组为了研究电子温控装置，将热敏电阻R1、定值电阻R2以及电压表和电流表连入如图所示电路，热敏电阻的阻值随温度的升高而减小。

闭合开关后，当温度升高时，电压表和电流表的示数变化情况是A．电流表和电压表示数均变小B．电流表和电压表示数均变大C．电流表示数变小,电压表示数变大D．电流表示数变大,电压表示数变小3．如图是某物理兴趣小组设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间连接有可以收缩的导线，R1为定值电阻。

可以显示出传感器所受的压力F越大，指针偏转角度越大的电表是A．电流表B．电压表C．电流表、电压表都可以D．电流表、电压表都不可以4.如图6所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图7所示。

则下列判断正确的是（）A．电源电压为10VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电流表示数为0.3A5．如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中（）A．灯泡L1变亮、L2亮度不变B．灯泡L1变亮、L2变暗C．灯泡L1亮度不变、L2变亮D．灯泡L1变暗、L2变亮R2AVR1S6、如图所示是一种自动测定邮箱内油量多少的装置，R 1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道邮箱内油量的多少。

则BA 、油量增加，R 1的电阻值增大，油量表指针偏转变小。

B 、油量增加，R 1的电阻值减小，油量表指针偏转变大。

C 、油量减少，R 1的电阻值增大，油量表指针偏转变大。

串联电路中只有 一 条电流的通路，电路上灯的亮灭 相互 影响 。
1
L1
L2
3
2
(3)电流表分别测出1、2、3处的电流大小。
可以得出I 1 、I2 、I3 的关系是 I 1 ＝I 2 ＝I 3 。
特点1：串联电路中的电流 处处相等 。
为了使结论具有普遍性,应该换上电阻相同还是不 同的两个灯泡？
1
L1
压U=3V，求滑动变阻器连入电路的电阻
为多大时，电压表的读数为1V。
V
1V
R=5Ω
R'=?
U=3v 图1
二、并联电路的特点
u
①并联电路干路中的电流
u1
等于各支路中的电流之和。
总电流I= I1+I2+……
②并联电路两端的电压相等。
u2
总电压U= U1=U2=……
③并联电路总电阻的计算公式
总电阻R= R1·R2 R1+R2
L2
3
等于各支路中的电流之和。
2．电阻之比为1：2的两灯串联，则通过灯的电流之比和灯两端的电压之比分别为( )
(1)闭合开关：灯L1 ，灯L2 ；
(3)电流表分别测出1、2、3处的电流大小。
2
把2个5Ω的电阻串联，总电阻是10Ω
可以得出I I1+I2+……
、I(4、)I 用的关电系是压表分。别测1与2间、2与3间和1与3间的电
2．电阻之比为1：2的两灯串联，则 通过灯的电流之比和灯两端的电压之 比分别为( )
A．1:2 1:2 B．1:1 1:2 C．1:1 1:1 D．1:2 1:1
3．电阻分别为10欧和15欧的灯L1、L2 串联，已知灯L1两端的电压为2伏，则灯L2 两端的电压为多少伏?

八年级电学专题（九）动态电路的分析【同步练习】一、单选题1．如图，电源电压保持不变，R为定值电阻。

闭合开关S，将滑片P从右端向左端移动过程中，下列说法正确的是（）A．V1和V2示数不变，A示数变大B．V2和A示数的乘积先变大后变小C．V1和A示数之比不变D．V2和A示数之比变小2．如图所示电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右移动时，下列说法正确的是（）A．电流表示数变大，灯泡变暗 B．电流表示数变小，灯泡变亮C．电压表示数变大，灯泡变暗 D．电压表示数变小，灯泡变亮3．如图所示：闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（）A．电压表V的示数变大，电流表A1的示数变大B．电压表V的示数不变，电流表A2的示数变大C．电流表A1的示数与电流表A2的示数同时变大D．电流表A1的示数与电流表A2的示数同时变小4．如图为某光敏电阻的控制电路示意图，电源两端电压保持不变，R为定值电阻，R G为光敏电阻，其阻值随光照强度的减弱而增大。

闭合开关S，当光照强度减弱时，下列判断中正确的是（）A．R G的阻值减小B．电流表示数变小C．电压表示数变大D．R G两端的电压不变5．如图的电路中，电源电压不变，开关S闭合后，滑动变阻器滑片P从b向a移动，下列说法正确的是（）A．电压表V1示数变小B．电压表V2示数变小C．电流表示数变小D．小灯泡变暗6．如图所示的电路中，当滑片P向右滑动时，关于电流表、电压表和灯泡的亮度，下列说法正确的是（）A．电流表示数变小，电压表示数变大，灯泡变亮B．电流表示数不变，电压表示数变大，灯泡亮度不变C．电流表示数不变，电压表示数变小，灯泡亮度不变D．电压表和电流表示数之比不变，灯泡亮度不变7．“创新”小组的同学们设计了甲醛监测设备，其工作原理如图甲所示。

电源电压恒定，R0为定值电阻，R为可以感知甲醛污染指数的可变电阻（阻值随污染指数变化的关系如图乙所示），甲醛监测器示数随甲醛污染指数的增大而增大。

其它特点：干路开关控制 电灯;并联电路中各支路上的电灯
上的电灯;支路开关控制 影响。
上的
1、电路中并联的电灯（用电器）越多，干路中 的电流越大，可能会引起电源超载而损坏电源。
2、并联电路中，某条支路上的电阻越小，则该 条支路上的电流越大。
[ 例1] 一个电阻为100欧的线圈，允许通过的最大 电流为0.01安。现在要把该线圈接在一个电流恒定 为1 安的电路中，需要在线圈两端并联一个多大的 电阻才能保证线圈安全工作？
例1：把5Ω的电阻R1跟15Ω的电阻R2串联起来，
接在电压是6V的电源上。求电路的总电阻是多少
？电路中的电流是多少？
R1＝5Ω R2＝15Ω
I＝？
U＝6V
解： 电路的总电阻为：
R总 R1 R2 5 15 20
∴这个串联电路中的电流是：
I U 6 V 0.3A R总 20
如图所示，R1＝2Ω，R2＝3Ω。当开关S1
闭合，S2、S3断开时，电流表的示数为0.6A；
当开关S1、S2、S3都闭合时，电流表示数为 1.5A，且灯泡L正常发光。
R2
求：（1）电源电压； （2）灯泡L正常发光时的电阻。
S2 S1 L
S3
解：
A （1）当开关S1闭合，S2、S3断开时，灯L被断路，R1与R2
=
U2 （分压作用） R2
练习2 一个小灯泡正常发光时两端的电压是
2.5 伏，通过的电流为0.2安。现用一个电压 为4.5伏的电源对其供电，为了使小灯泡能正 常发光，需要串 联一个电阻，为多大？
解：已知正常工作时灯泡两端的电压和通 过它的电流为：
U１ = 2.5 伏， I = 0.2 安 电阻R 分担的电压应该是：

(完整)浙教版初中八年级上电学动态电路分析专题(word版可编辑修改) 编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)浙教版初中八年级上电学动态电路分析专题(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)浙教版初中八年级上电学动态电路分析专题(word版可编辑修改)的全部内容。

1.（嘉定区)在图所示的电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P 向左移动时，电流表A 的示数将，电压表V与电压表V2 示数的差值跟电流表A 示数的比值（选填“变小"、“不变”或“变大”)。

第1题第2题2。

（金山区）在图所示的电路中，电源电压保持不变。

闭合电键S后，当滑动变阻器滑片P自b向a移动的过程中，电压表V2的示数将_____________，电压表V1与电流表A的示数的比值将______________。

(均选填“变大"、“不变”或“变小”）3.(静安区）在图所示的电路中，电源电压保持不变。

闭合电键S,当滑动变阻器R1的滑片P向右移动时，电流表A2的示数I2将________（选填“变大”、“不变"或“变小”)；若电流表A1示数的变化量为ΔI1，电流表A2示数的变化量为ΔI2,则ΔI1________ΔI2（选填“大于”、“等于"或“小于”）。

第3题第4题4．（卢湾区）在图所示的电路中，电源电压保持不变。

当电键S由断开到闭合时，电压表V示数将_____________。

闭合电键后,当滑动变阻器滑片P向右移动时，电流表A1与电流表A 示数变化量的比值将_____________。
