机械设计基础凸轮机构凸轮机构是机械设计中常见的一种机构，用于实现转动运动和直线运动的转换。
它由凸轮和连杆机构组成，具有简单、可靠、紧凑的优点。
本文将介绍机械设计基础凸轮机构的工作原理、应用领域以及设计要点。
一、凸轮机构的工作原理凸轮机构是通过凹凸轮运动对连杆机构施加力，使其发生直线运动。
凸轮的外轮廓形状决定了连杆机构的运动规律。
凸轮可以分为四种基本形状：圆形、椭圆形、心形和指字形。
不同形状的凸轮在工作过程中会给连杆机构带来不同的速度和加速度。
凸轮机构的工作过程可以分为四个阶段：进给段、暂停段、退出段和暂停段。
在进给段，凸轮逐渐使连杆机构向前运动，实现直线运动。
在暂停段，凸轮暂停与连杆机构接触，使连杆机构停止运动。
在退出段，凸轮逐渐使连杆机构向后运动，实现回程。
最后，在暂停段凸轮继续暂停与连杆机构接触，使连杆机构再次停止。
二、凸轮机构的应用领域凸轮机构广泛应用于机械设计中的各个领域。
以下是几个常见的应用领域：1. 发动机：凸轮机构用于气门控制，通过凸轮来控制气门的开闭，实现燃烧室内的气体进出，从而实现发动机的工作。
2. 压力机：凸轮机构用于控制压力机的上下运动，实现工件的压制或切割。
3. 包装机械：凸轮机构用于控制包装机械的送料、密封和分切等工作，实现自动化包装的功能。
4. 自动化流水线：凸轮机构用于控制流水线上的传送带、工作台等部件的运动，实现产品的加工和组装。
5. 机床：凸轮机构用于控制机床上的工作台、进给机构等部件的运动，实现加工工件的精确定位和运动控制。
三、凸轮机构的设计要点在设计凸轮机构时，需要注意以下几个要点：1. 凸轮的轮廓形状：根据实际需求选择合适的凸轮轮廓形状，确保连杆机构的运动规律符合设计要求。
2. 凸轮与连杆机构的配合方式：凸轮与连杆机构之间应具有良好的配合性能，避免偏差和间隙过大导致机构失效或运动不稳定。
3. 连杆机构的设计：根据实际应用需求设计连杆机构，包括长度、角度和材料等参数的选择，确保机构的工作性能满足要求。
机械基础凸轮机构教案第一章：凸轮机构概述1.1 凸轮机构的定义凸轮机构是由凸轮、从动件和机架组成的机械传动机构。
凸轮是具有曲线轮廓或凹槽的旋转构件，用于转换转动运动为线性或其他形式的运动。
1.2 凸轮的分类按形状分类：盘形凸轮、移动凸轮、圆柱凸轮等。
按工作原理分类：正凸轮、逆凸轮、复合凸轮等。
1.3 凸轮机构的特点和应用特点：简单、紧凑、易于控制和调节。
应用：印刷机械、包装机械、机床、汽车等。
第二章：凸轮的轮廓设计2.1 凸轮轮廓的基本参数基圆半径：凸轮与从动件接触点的圆的半径。
顶圆半径：凸轮最高点或最低点的圆的半径。
工作圆半径：凸轮轮廓的最小圆的半径。
2.2 凸轮轮廓的计算按运动规律计算：正弦、余弦、直线等运动规律。
按压力角计算：凸轮轮廓的压力角与基圆压力角的关系。
2.3 凸轮轮廓的设计方法按运动要求设计：确定凸轮的升程、降程和回程。
按力学要求设计：计算凸轮的强度和刚度。
按加工要求设计：选择合适的加工方法和刀具。
第三章：凸轮机构的从动件设计3.1 从动件的分类和特点按形状分类：摆动从动件、直线从动件、滚子从动件等。
按驱动方式分类：曲柄摇杆机构、摆线机构、蜗轮蜗杆机构等。
3.2 从动件的设计要点确定从动件的运动规律和运动要求。
选择合适的从动件形状和尺寸，满足力学和运动要求。
考虑从动件与凸轮的接触条件和磨损情况。
3.3 从动件的设计实例以摆动从动件为例，介绍其设计步骤和注意事项。
分析不同形状和尺寸的从动件对凸轮机构性能的影响。
第四章：凸轮机构的动力特性4.1 凸轮机构的压力角和啮合角压力角：凸轮和从动件接触点处的压力角。
啮合角：凸轮和从动件啮合点处的啮合角。
4.2 凸轮机构的动态特性冲击和振动：凸轮和从动件的接触冲击和振动。
传动误差：凸轮和从动件的啮合误差。
4.3 凸轮机构的动力分析和优化分析凸轮机构的动力特性对整个机械系统的影响。
优化凸轮的形状和参数，减小冲击和振动，提高传动效率。
第五章：凸轮机构的应用实例5.1 印刷机械中的凸轮机构介绍印刷机械中凸轮机构的作用和应用。
第九章 凸轮机构一．学习指导与提示凸轮机构由凸轮、从动件和机架组成，是点或线接触的高副机构。
它主要用于对从动件运动规律有特定要求的场合。
读者应了解它和面接触的低副连杆机构的区别，比较他们的优缺点和适用场合。
按凸轮的形状和运动形式来分，有盘形回转凸轮、平板移动凸轮和圆柱回转凸轮；按从动件形状不同有尖顶从动件、滚子从动件和平底从动件；按从动件运动形式不同有直动从动件和摆动从动件；而直动从动件又可以根据其导路轴线是否通过凸轮轴线，分为对心直动从动件和偏直直动从动件。
建议读者熟练掌握偏置直动滚子从动件盘形凸轮机构的原理，用反转作图法进行运动分析和廓线设计，启迪理解其它类型的凸轮机构。
1．从动件的常用运动规律及其选择（1）对直动从动件而言，从动件的运动规律是指当凸轮以等角速度1ω转动时，从动件的位移2s 、速度2v 和加速度2a 随时间t 或凸轮转角1δ变化的规律，可用各自的表达式或线图表示。
用反转作图法进行从动件运动分析或凸轮廓线设计时，常以12δ-s 线图表示从动件的运动规律，而12δ-s 线图的一阶、二阶微分线图便是12δ-v 线图和12δ-a 线图。
（2）从动件常见的运动规律有等速运动、等加速等减速运动和简谐运动。
读者应掌握其位移、速度、加速度线图的变化、绘制方法、特点及其适用的场合。
（3）根据运动线图中速度线图和加速度线图的特征可判断机构是否存在刚性冲击和柔性冲击：凡在速度线图的尖点处，加速度线图阶跃变化（加速度值突然改变），必产生柔性冲击；凡加速度线图阶跃变化，加速度值趋向无穷大，必产生刚性冲击。
（4）选择从动件运动规律时需考虑的问题很多，核心是应满足凸轮在机械中执行工作的要求，要分清工作行程和回程，要考虑从动件只需实现一定的位移还是有特殊的运动规律；还应该考虑使凸轮有良好的动力特性以及使得所设计的凸轮便于制造等。
2．凸轮机构的运动分析及廓线设计（1）凸轮机构的运动分析是指按给定的凸轮廓线和机构配置求从动件的运动规律（即求12δ-s 线图），而廓线设计是指按给定的从动件运动规律（即给定12δ-s 线图）和机构配置求凸轮廓线。
机械基础凸轮机构教案第一章：凸轮机构概述教学目标：1. 了解凸轮机构的定义、分类和应用。
2. 掌握凸轮的形状、尺寸和运动特性的基本知识。
教学内容：1. 凸轮机构的定义和分类。
2. 凸轮的形状和尺寸。
3. 凸轮的运动特性和曲线。
4. 凸轮机构在实际应用中的例子。
教学方法：1. 采用多媒体课件进行讲解。
2. 展示凸轮机构的实物模型或图片。
3. 分析凸轮的运动特性和曲线。
教学活动：1. 引入凸轮机构的定义和分类。
2. 展示凸轮的形状和尺寸的图片。
3. 分析凸轮的运动特性和曲线。
4. 举例说明凸轮机构在实际应用中的例子。
作业与练习：1. 复习凸轮机构的定义和分类。
2. 练习分析凸轮的形状和尺寸。
3. 练习分析凸轮的运动特性和曲线。
第二章：凸轮的设计与制造教学目标：1. 掌握凸轮的设计原则和方法。
2. 了解凸轮制造的工艺和设备。
教学内容：1. 凸轮的设计原则和方法。
2. 凸轮制造的工艺和设备。
教学方法：1. 采用多媒体课件进行讲解。
2. 展示凸轮设计的实例。
3. 分析凸轮制造的工艺和设备。
教学活动：1. 介绍凸轮的设计原则和方法。
2. 展示凸轮设计的实例。
3. 分析凸轮制造的工艺和设备。
作业与练习：1. 复习凸轮的设计原则和方法。
2. 练习分析凸轮制造的工艺和设备。
第三章：凸轮机构的工作原理与分析教学目标：1. 掌握凸轮机构的工作原理。
2. 学会分析凸轮机构的运动特性和性能。
教学内容：1. 凸轮机构的工作原理。
2. 凸轮机构的运动特性和性能分析。
教学方法：1. 采用多媒体课件进行讲解。
2. 演示凸轮机构的运动。
3. 分析凸轮机构的运动特性和性能。
教学活动：1. 介绍凸轮机构的工作原理。
2. 演示凸轮机构的运动。
3. 分析凸轮机构的运动特性和性能。
作业与练习：1. 复习凸轮机构的工作原理。
2. 练习分析凸轮机构的运动特性和性能。
第四章：凸轮机构的应用与实例教学目标：1. 了解凸轮机构在实际应用中的例子。
2. 学会分析凸轮机构的优缺点和适用场合。

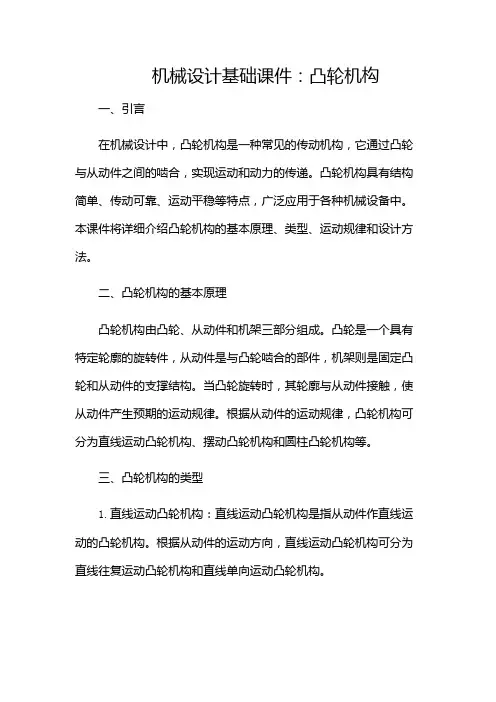

机械设计基础课件：凸轮机构一、引言在机械设计中，凸轮机构是一种常见的传动机构，它通过凸轮与从动件之间的啮合，实现运动和动力的传递。
凸轮机构具有结构简单、传动可靠、运动平稳等特点，广泛应用于各种机械设备中。
本课件将详细介绍凸轮机构的基本原理、类型、运动规律和设计方法。
二、凸轮机构的基本原理凸轮机构由凸轮、从动件和机架三部分组成。
凸轮是一个具有特定轮廓的旋转件，从动件是与凸轮啮合的部件，机架则是固定凸轮和从动件的支撑结构。
当凸轮旋转时，其轮廓与从动件接触，使从动件产生预期的运动规律。
根据从动件的运动规律，凸轮机构可分为直线运动凸轮机构、摆动凸轮机构和圆柱凸轮机构等。
三、凸轮机构的类型1.直线运动凸轮机构：直线运动凸轮机构是指从动件作直线运动的凸轮机构。
根据从动件的运动方向，直线运动凸轮机构可分为直线往复运动凸轮机构和直线单向运动凸轮机构。
2.摆动凸轮机构：摆动凸轮机构是指从动件作摆动的凸轮机构。
根据从动件的摆动方向，摆动凸轮机构可分为单向摆动凸轮机构和双向摆动凸轮机构。
3.圆柱凸轮机构：圆柱凸轮机构是指凸轮的轮廓呈圆柱形的凸轮机构。
圆柱凸轮机构可分为直圆柱凸轮机构和斜圆柱凸轮机构。
四、凸轮机构的运动规律凸轮机构的运动规律是指从动件在凸轮旋转过程中的运动轨迹。
根据从动件的运动规律，凸轮机构的运动可分为等速运动、等加速运动、等减速运动和组合运动等。
在设计凸轮机构时，应根据实际需求选择合适的运动规律，以满足设备的工作要求。
五、凸轮机构的设计方法1.确定从动件的运动规律：根据设备的工作要求，确定从动件的运动规律，如等速运动、等加速运动等。
2.确定凸轮的轮廓曲线：根据从动件的运动规律，利用数学方法求出凸轮的轮廓曲线。
常用的方法有作图法、解析法和数值法等。
3.确定凸轮的尺寸：根据凸轮的轮廓曲线，计算凸轮的尺寸，如直径、宽度等。
4.确定从动件的结构和尺寸：根据凸轮的尺寸和运动规律，设计从动件的结构和尺寸，如摆杆长度、滚子直径等。
第九章凸轮机构
能力目标：

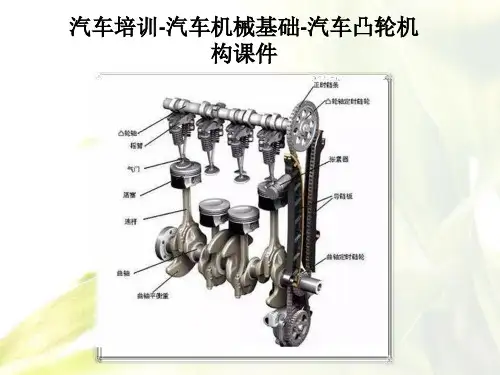

1．能根据发动机工作特点选用凸轮机构类型
2．能正确使用汽车凸轮机构
3．会按机器工作要求选用运动规律并设计凸轮轮廓
知识要求：
1．凸轮机构组成、类型、原理
2．凸轮机构传动特性及应用
3．凸轮结构、失效、材料及工艺
4．汽车运动构件的摩擦分析
5．凸轮轮廓设计（拓展知识）
6．其他常用机构（棘轮、槽轮、不完全齿轮）简介（拓展知识）
重点：
凸轮机构的类型和特点及应用
难点：
从动件运动规律及运动特性，凸轮结构及失效分析
学习指导：通过实际机构观察及多媒体教学，掌握凸轮机构的基本知识及应用。
一、凸轮机构的组成
1、凸轮是一个具有曲线轮廓或凹槽的构件。
凸轮通常作等速转动，但也有作往复摆动或移动的。
从动件是被凸轮直接推动的构件。
凸轮机构就是由凸轮、从动件和机架三个主要构件所组成的高副机构。
2、凸轮机构的特点
1)优点：只要适当地设计出凸轮的轮廓曲线，就可以使推杆得到各种预期的运动规律，且机构简单紧凑。
2)缺点：凸轮廓线与推杆之间为点、线接触，易磨损，所以凸轮机构多用在传力不大的场合。
二、凸轮分类：
凸轮机构的类型很多，常就凸轮和从动杆的端部形状及其运动形式的不同来分类。
(1) 按凸轮的形状分
1)盘形凸轮(盘形凸轮是一个具有变化向径的盘形构件绕固定轴线回转)
2)移动凸轮(移动凸轮可看作是转轴在无穷远处的盘形凸轮的一部分，它作往复直线移动。
)
3)圆柱凸轮(圆柱凸轮是一个在圆柱面上开有曲线凹槽，或是在圆柱端面上作出曲线轮廓的构件，它可看作是将移动凸轮卷于圆柱体上形成的。
)
4)曲面凸轮
按锁合方式的不同凸轮可分为：力锁合凸轮，如靠重力、弹簧力锁合的凸轮等；形锁合凸轮，如沟槽凸轮、等径及等宽凸轮、共轭凸轮等。
2) 按从动杆的端部形状分
1) 尖顶
这种从动杆的构造最简单，但易磨损，只适用于作用力不大和速度较低的场合(如用于仪表等机构中)。
2) 滚子
滚子从动杆由于滚子与凸轮轮廓之间为滚动摩擦，磨损较小，故可用来传递较大的动力，因而应用较广。
3) 平底
平底从动杆的优点是凸轮与平底的接触面间易形成油膜，润滑较好，所以常用于高速传动中。
(3)按推杆的运动形式分
1)移动
往复直线运动。
在移动从动杆中，若其轴线通过凸轮的回转中心，则称其为对心移动从动杆，否则称为偏置移动从动杆。
2)摆动
作往复摆动。
三、凸轮与从动杆的运动关系
1、基本尺寸及主要参数： (以一对心移动尖顶从动杆盘形凸轮机构为例加以说明)
基圆——以凸轮的转动中心O为圆心，以凸轮的最小向径为半径r0所作的圆。
r0称为凸轮的基圆半径。
推程——当凸轮以等角速度ω逆时针转动时，从动杆在凸轮廓线的推动下，将由最低位置被推到最高位置时，从动杆运动的这一过程。
而相应的凸轮转角Φ称为推程运动角。
远休——凸轮继续转动，从动杆将处于最高位置而静止不动时的这一过程。
与之相应的凸轮转角Φs 称为远休止角。
回程——凸轮继续转动，从动杆又由最高位置回到最低位置的这一过程。
相应的凸轮转角Φ'称为回程运动角。
近休——当凸轮转过角Φs'时，从动杆与凸轮廓线上向径最小的一段圆弧接触，而将处在最低位置静止不动的这一过程。
Φs'称为近休止角。
行程——从动杆在推程或回程中移动的距离h 。
位移线图——描述位移s与凸轮转角φ之间关系的图形。
2、从动件的常用运动规律
所谓从动杆的运动规律是指从动杆在运动时，其位移s、速度v 和加速度a 随时间t 变化的规律。
又因凸轮一般为等速运动，即其转角φ与时间t成正比，所以从动杆的运动规律更常表示为从动杆的运动参数随凸轮转角φ变化的规律。
四、在选择从动件的运动规律时，应根据机器工作时的运动要求来确定。
如机床中控制刀架进刀的凸轮机构，要求刀架进刀时作等速运动，所以应选择从动件作等速运动的运动规律，至于行程始末端，可以通过拼接其他运动规律曲线来消除冲击。
对无一定运动要求，只需要从动件有一定位移的凸轮机构，如夹紧、送料等凸轮机构，可只考虑加工方便，采用圆弧、直线等组成的凸轮轮廓。
对于高速凸轮机构，应减小惯性力所造成的冲击，多选择从动件作正弦加速度运动规律或其它改进型的运动规律。
