《机械设计基础》试题库《机械设计基础》复习题⼀、填空题1.在凸轮机构中，从动件在推程按等速运动规律运动，则在推程和推程两个运动瞬间，给机构带来冲击。
2.带传动中的打滑现象最先出现在带与带轮的接触弧上。
3.滚⼦链传动中产⽣的跳齿和脱链现象最先出现在链轮轮齿上。
4.闭式齿轮传动中，齿⾯点蚀最先出现在靠近线的齿⾯上。
5.⽤范成法切制正常齿制渐开线标准直齿圆柱齿轮齿廓时，避免根切的最少齿数为。
α度，常⽤于。
6.三⾓形螺纹的⽛型⾓=7.机械产品设计中的“三化”是指、及。
8.普通平键的⼯作⾯是，⼯作时靠传递转矩。
9.V带传动限制带速v<30m/s的⽬的是为了；限制带在⼩轮上的包⾓α1≥120°的⽬的是。
10.带传动的主要失效形式为和，所以其设计计算准则为：。
11.按所受载荷的性质分类，车床的主轴是，⾃⾏车的前轴是，连接汽车变速箱与后桥以传递动⼒的轴是。
12.按摩擦性质，轴承分为和两⼤类。
13.普通螺纹的公称直径指的是螺纹的径。
14.带传动中，传动带受的三种应⼒是应⼒，应⼒和应⼒。
15.当齿轮的圆周速度v> 12m/s时，应采⽤润滑。
16.当时，轴承所能承受的载荷，称为基本额定动载荷。
17.轴上零件的周向固定常⽤的⽅法有，，和。
18.按摩擦性质，轴承分为和两⼤类。
19.如将轴类零件按受⼒⽅式分类，可将受作⽤的轴称为⼼轴，受作⽤的轴称为传动轴，受作⽤的轴称为转轴。
20.当带传动的传动时，打滑⾸先发⽣在带轮的轮上。
若正常⼯作时，在轮上带的速度⼤于带轮的速度。
21. 蜗杆传动的失效经常发⽣在上。
22. 两构件通过或接触组成的运动副称为⾼副。
23. 凸轮机构是由、、三个基本构件组成的。
24. ⼯作时只受不承受的轴称为⼼轴。
25. 联轴器能补偿两轴的相对位移以及可以缓和冲击、吸收振动。
26. 铰链四杆机构满⾜曲柄存在的条件，取与最短杆相邻的杆为机架时，为机构；取最短杆为机架时，为机构。
27. 为使两对直齿圆柱齿轮能正确啮合，它们的和必须分别相等。

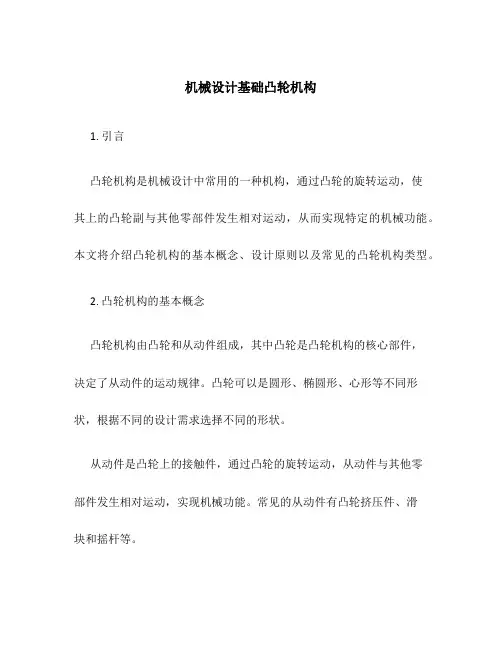

机械设计基础凸轮机构1. 引言凸轮机构是机械设计中常用的一种机构，通过凸轮的旋转运动，使其上的凸轮副与其他零部件发生相对运动，从而实现特定的机械功能。
本文将介绍凸轮机构的基本概念、设计原则以及常见的凸轮机构类型。
2. 凸轮机构的基本概念凸轮机构由凸轮和从动件组成，其中凸轮是凸轮机构的核心部件，决定了从动件的运动规律。
凸轮可以是圆形、椭圆形、心形等不同形状，根据不同的设计需求选择不同的形状。
从动件是凸轮上的接触件，通过凸轮的旋转运动，从动件与其他零部件发生相对运动，实现机械功能。
常见的从动件有凸轮挤压件、滑块和摇杆等。
3. 凸轮机构的设计原则设计凸轮机构时应遵循以下原则：•机构运动规律：根据机械功能需求确定凸轮的运动规律，将其转化为凸轮的轮廓曲线，从而确定凸轮的形状。
•受力分析：在凸轮机构运动过程中，对从动件受力进行合理的分析和计算，确保从动件不会发生过大的应力和变形，保证机构的可靠性和稳定性。
•声、振动和能量损失的控制：凸轮机构在运动过程中会产生一定的声音、振动和能量损失，需要通过合理的设计控制其产生的程度，降低噪声、振动和能量损失。
•结构的紧凑性和制造的可行性：凸轮机构的结构需尽可能紧凑，减少零部件数量，简化制造工艺，降低制造成本。
4. 常见的凸轮机构类型4.1 凸轮挤压件机构凸轮挤压件机构是最常见的凸轮机构类型之一。
它由凸轮和挤压件组成，通常用于压铸、冷挤压、热压实等加工过程中。
通过凸轮的旋转运动，挤压件对工件进行加工，使工件形成特定的形状。
凸轮挤压件机构凸轮挤压件机构4.2 滑块机构滑块机构是另一种常见的凸轮机构类型。
它由凸轮和滑块组成，通过凸轮的旋转运动，滑块在滑道上做直线运动。
滑块机构常用于液压系统、工艺装备等领域。
滑块机构滑块机构4.3 摇杆机构摇杆机构由凸轮和摇杆组成，通过凸轮的旋转运动，驱动摇杆做往复运动。
摇杆机构常用于发动机、输送带等机械设备中。
摇杆机构摇杆机构5. 结论凸轮机构在机械设计中扮演着重要的角色，通过不同凸轮形状和从动件的组合，可以实现多种不同的机械功能。

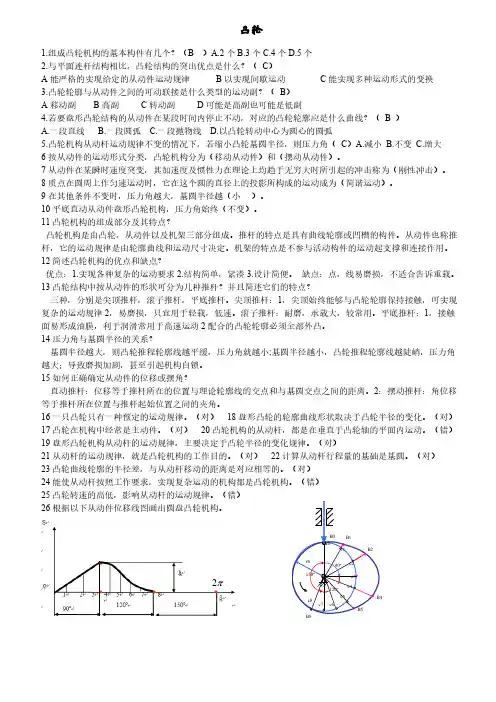

凸轮1.组成凸轮机构的基本构件有几个？（B ）A.2个B.3个C.4个D.5个2.与平面连杆结构相比，凸轮结构的突出优点是什么？（ C ）A 能严格的实现给定的从动件运动规律B 以实现间歇运动C 能实现多种运动形式的变换3.凸轮轮廓与从动件之间的可动联接是什么类型的运动副？（ B ）A 移动副B 高副C 转动副D 可能是高副也可能是低副4.若要盘形凸轮结构的从动件在某段时间内停止不动，对应的凸轮轮廓应是什么曲线？（ B ）A.一段直线B.一段圆弧C.一段抛物线D.以凸轮转动中心为圆心的圆弧5.凸轮机构从动杆运动规律不变的情况下，若缩小凸轮基圆半径，则压力角（ C ）A.减小 B.不变 C.增大 6按从动件的运动形式分类，凸轮机构分为（移动从动件）和（摆动从动件）。
7从动件在某瞬时速度突变，其加速度及惯性力在理论上均趋于无穷大时所引起的冲击称为（刚性冲击）。
8质点在圆周上作匀速运动时，它在这个圆的直径上的投影所构成的运动成为（简谐运动）。
9在其他条件不变时，压力角越大，基圆半径越（小 ）。
10平底直动从动件盘形凸轮机构，压力角始终（不变）。

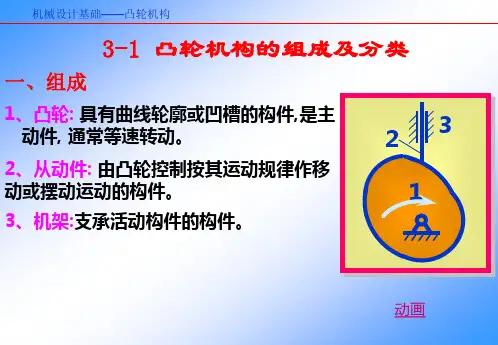

11凸轮机构的组成部分及其特点？凸轮机构是由凸轮，从动件以及机架三部分组成。
推杆的特点是具有曲线轮廓或凹槽的构件。
从动件也称推杆，它的运动规律是由轮廓曲线和运动尺寸决定。
机架的特点是不参与活动构件的运动起支撑和连接作用。
12简述凸轮机构的优点和缺点？优点：1.实现各种复杂的运动要求2.结构简单，紧凑3.设计简便。
缺点：点，线易磨损，不适合告诉重载。
13凸轮结构中按从动件的形状可分为几种推杆？并且简述它们的特点？三种，分别是尖顶推杆，滚子推杆，平底推杆。
尖顶推杆：1，尖顶始终能够与凸轮轮廓保持接触，可实现复杂的运动规律2，易磨损，只宜用于轻载，低速。
滚子推杆：耐磨，承载大，较常用。
平底推杆：1，接触面易形成油膜，利于润滑常用于高速运动2配合的凸轮轮廓必须全部外凸。
机械设计基础一．填空题：1 . 凸轮主要由（凸轮），（从动件）和（机架）三个基本构件组成。
2 . 凸轮机构从动件的形式有由（尖顶）从动件，（滚子）从动件和（平底）从动件。
3 . 按凸轮的形状可分为（盘型）凸轮、（移动）凸轮、（圆柱）凸轮、（曲面）4. 常用的间歇运动机构有（棘轮）机构，（槽轮）机构，（凸轮间歇）机构和（不完全齿）机构等几种。
5 螺纹的旋向有（左旋）和（右旋）; 牙形有（三角形）. （梯形）. （矩形）. （锯齿形）6. 标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的（法面模数）和（法面压力角）都相等，齿轮的（螺旋）相等（旋向）_相反7 已知一平面铰链四杆机构的各杆长度分别为a=150, b=500, c=300, d=400 ，当取c 杆为机架时，它为（曲柄摇杆）机构；当取 d 杆为机架时，则为（双摇杆）机构。
8 平面连杆机构当行程速比K （> 1 ）时，机构就具有急回特性。
9 曲柄摇杆机构产生“死点”位置的条件是：当为（曲柄）主动件（曲柄与机架）共线时。
13 螺纹联接的基本类型有（螺栓联接）、（双头螺柱联接）、（螺钉联接）、（紧定螺钉联接）四种。
14 轮系按其轴相对机架是固定还是运动的可分为（定轴）轮系和（周转）轮系。
15 滚动轴承代号为62305/P5 ；各部分的含义是：“6”表示（沟球轴承）；“23 ”表示（宽度系数）；“05”表示（内径代号）；P5 表示（精度公差等级）。
16. 螺纹的公称直径是指它的（大径），螺纹“ M12X1.5 左”的含义是（左旋细牙螺纹公称直径12 ）。
17. 螺纹的公称直径是指它的（大径）。
M16*2 的含义是（细牙螺纹外径16 螺距2 ）。
18. 滚动轴承代号“ 6215 ”的含义是_ （"6"_ 表示是普通深沟球轴承，2_是宽度系列5 是内径代号）.20. 一调整螺旋，采用双线粗牙螺纹，螺距为 3 毫米，为使螺母相对螺杆沿轴线移动2毫米，则螺杆应转___1/3 ______ 圈。

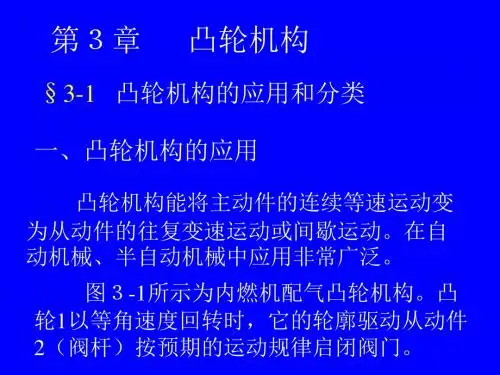

第３章凸轮机构习题与参考答案一、单项选择题(从给出得Ａ、B、C、Ｄ中选一个答案)１与连杆机构相比，凸轮机构最大得缺点就是.A．惯性力难以平衡Ｂ．点、线接触，易磨损Ｃ．设计较为复杂D．不能实现间歇运动2与其她机构相比，凸轮机构最大得优点就是。
A．可实现各种预期得运动规律Ｂ.便于润滑C.制造方便，易获得较高得精度D。
从动件得行程可较大３盘形凸轮机构得压力角恒等于常数.A.摆动尖顶推杆B.直动滚子推杆C．摆动平底推杆D．摆动滚子推杆４对于直动推杆盘形凸轮机构来讲，在其她条件相同得情况下,偏置直动推杆与对心直动推杆相比,两者在推程段最大压力角得关系为关系。
A。
偏置比对心大B。
对心比偏置大C.一样大D．不一定５下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合.Ａ。
等速运动规律B。
摆线运动规律（正弦加速度运动规律）C.等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律)６对心直动尖顶推杆盘形凸轮机构得推程压力角超过许用值时,可采用措施来解决.A.增大基圆半径B.改用滚子推杆C.改变凸轮转向D。
改为偏置直动尖顶推杆7。
（）从动杆得行程不能太大。
A、盘形凸轮机构ﻩB、移动凸轮机构ﻩﻩC、圆柱凸轮机构８.（）对于较复杂得凸轮轮廓曲线，也能准确地获得所需要得运动规律。
A 尖顶式从动杆ﻩB、滚子式从动杆ﻩﻩC、平底式从动杆９.( ）可使从动杆得到较大得行程.Ａ、盘形凸轮机构 B 移动凸轮机构Ｃ、圆柱凸轮机构10．( )得摩擦阻力较小，传力能力大.A尖顶式从动杆Ｂ、滚子式从动杆ﻩﻩﻩC平底式从动杆１1、( )得磨损较小，适用于没有内凹槽凸轮轮廓曲线得高速凸轮机构。
A、尖顶式从动杆ﻩB、滚子式从动杆ﻩC、平底式从动杆12.计算凸轮机构从动杆行程得基础就是( )。
A 基圆ﻩﻩＢ、转角ﻩＣ轮廓曲线１3。
凸轮轮廓曲线上各点得压力角就是（ﻩ)。
A、不变得ﻩB、变化得1４.凸轮压力角得大小与基圆半径得关系就是（)。
第 3章凸轮机构习题与参考答案一、单项选择题（从给出的 A 、 B 、C、 D 中选一个答案）1与连杆机构相比，凸轮机构最大的缺点是。
A ．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动2与其他机构相比，凸轮机构最大的优点是。
A ．可实现各种预期的运动规律B．便于润滑C．制造方便，易获得较高的精度D．从动件的行程可较大3盘形凸轮机构的压力角恒等于常数。
A ．摆动尖顶推杆B．直动滚子推杆C．摆动平底推杆D．摆动滚子推杆4对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。
A ．偏置比对心大B．对心比偏置大C．一样大D．不一定5 下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。
A ．等速运动规律B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律）6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。
A ．增大基圆半径B．改用滚子推杆C．改变凸轮转向 D ．改为偏置直动尖顶推杆7．（）从动杆的行程不能太大。
A. 盘形凸轮机构B. 移动凸轮机构C. 圆柱凸轮机构8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。
A 尖顶式从动杆 B. 滚子式从动杆 C. 平底式从动杆9．（）可使从动杆得到较大的行程。
A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构10．（）的摩擦阻力较小，传力能力大。
A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆11.（）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。
A. 尖顶式从动杆B. 滚子式从动杆C. 平底式从动杆12．计算凸轮机构从动杆行程的基础是（）。
A 基圆 B. 转角 C 轮廓曲线13．凸轮轮廓曲线上各点的压力角是（）。
A. 不变的B. 变化的14．凸轮压力角的大小与基圆半径的关系是（）。
A 基圆半径越小，压力角偏小 B. 基圆半径越大，压力角偏小15．压力角增大时，对（）。
A. 凸轮机构的工作不利B. 凸轮机构的工作有利C.凸轮机构的工作无影响16．使用（）的凸轮机构，凸轮的理论轮廓曲线与实际轮廓曲线是不相等的。
A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆17. 压力角是指凸轮轮廓曲线上某点的（）。
A.切线与从动杆速度方向之间的夹角B.速度方向与从动杆速度方向之间的夹角C.法线方向与从动杆速度方向之间的夹角18．为了保证从动杆的工作顺利，凸轮轮廓曲线推程段的压力角应取（）为好。
A. 大些B. 小些19．为保证滚子从动杆凸轮机构从动杆的运动规律不“失真”，滚子半径应（）。
A.小于凸轮理论轮廓曲线外凸部份的最小曲率半径B.小于凸轮实际轮廓曲线外凸部份的最小曲率半径C.大于凸轮理论轮廓曲线外凸部份的最小曲率半径20．从动杆的运动速度规律，与从动杆的运动规律是（）。
A. 同一个概念B. 两个不同的概念21．若使凸轮轮廓曲线在任何位置都不变尖，也不变成叉形，则滚子半径必须（）理论轮廓外凸部分的最小曲率半径。
A.大于B. 小于C. 等于22．凸轮轮廓曲线没有凹槽，要求机构传力很大，效率要高，从动杆应选（）。
A. 尖顶式B. 滚子式C. 平底式二、填空题1在凸轮机构几种常用的推杆运动规律中，只宜用于低速；和不宜用于高速；而和都可在高速下应用。
2滚子推杆盘形凸轮的基圆半径是从到的最短距离。
3平底垂直于导路的直动推杆盘形凸轮机构中，其压力角等于。
4在凸轮机构推杆的四种常用运动规律中，有刚性冲击；、运动规律有柔性冲击；运动规律无冲击。
5凸轮机构推杆运动规律的选择原则为：①，②，③。
6设计滚子推杆盘形凸轮机构时，若发现工作廓线有变尖现象，则在尺寸参数改变上应采用的措施是，。
7在设计直动滚子推杆盘形凸轮机构的工作廓线时发现压力角超过了许用值，且廓线出现变尖现象，此时应采用的措施是。
8 设计凸轮机构时，若量得其中某点的压力角超过许用值，可以用使压力角减小。
9．凸轮机构能使从动件按照，实现各种复杂的运动。
10．凸轮机构是副机构。
11．凸轮是一个能从动件运动规律，而具有或凹槽的构件。
12．凸轮机构主要由，和三个基本构件所组成。
13．当凸轮转动时，借助于本身的曲线轮廓，从动件作相应的运动。
14．凸轮的轮廓曲线可以按任意选择，因此可使从动件得到的各种运动规律。
15．盘形凸轮是一个具有半径的盘形构件，当它绕固定轴转动时，推动从动杆在凸轮轴的平面内运动。
16．盘形凸轮从动杆的不能太大，否则将使凸轮的尺寸变化过大。
17．圆柱凸轮是个在圆柱开有曲线凹槽或是在圆柱上作出曲线轮廓的构件。
18．凸轮机构从动杆的形式有从动杆，从动杆和从动杆。
19．尖顶式从动杆与凸轮曲线成尖顶接触，因此对较复杂的轮廓也能得到运动规律。
20．凸轮机构从动杆的运动规律，是由凸轮决定的。
21．以凸轮的半径所做的圆，称为基圆。
22．在凸轮机构中，从动杆的称为行程。
23．凸轮轮廓线上某点的24．如果把从动杆的方向与从动杆量与凸轮的方向之间的夹角，叫压力角。
之间的关系用曲线表示，则此曲线就称为从动杆的位移曲线。
25．当凸轮作等速转动时，从动杆上升或下降的速度为一，这种运动规律称为运动规律。
26．将从动杆运动的整个行程分为两段，前半段作运动，后半段作运动，这种运动规律就称为运动规律。
27．凸轮机构从动杆位移曲线的横坐标轴表示凸轮的，纵坐标轴表示从动杆的量。
的28．画凸轮轮廓曲线时，首先是沿凸轮转动的在基圆上作等分角线。
方向，从某点开始，按照位移曲线上划分29．凸轮机构的从动件都是按照运动规律而运动的。
30．凸轮的轮廓曲线都是按完成一定的而进行选择的。
31．当盘形凸轮只有转动，而没有变化时，从动杆的运动是停歇。
32．凸轮机构可用在作间歇运动的场合，从动件的运动时间与停歇时间的，以及停歇都可以任意拟定。
33．凸轮机构可以起动，而且准确可靠。
34．圆柱凸轮可使从动杆得到的行程。
35．尖顶式从动杆多用于传力、速度较以及传动灵敏的场合。
36．滚子从动杆与凸轮接触时摩擦阻力，但从动杆的结构复杂，多用于传力要求的场合。
37．平底式从动杆与凸轮的接触面较大，易于形成油膜，所以较好，于没有曲线的凸轮上作高速传动。
38．滚子式从动杆的滚子选用得过大，将会使运动规律“失真”。
39．等加速等减速运动凸轮机构，能避免传动中突然的，消除强烈的工作平稳性，因此多用于凸轮转速和从动杆质量的场合。
较小，常用提高机构的40．凸轮在工作中作用到从动杆上的力，可以分解成：与从动杆运动速度方向的分力，它是推动从动杆运动的分力；与从动杆运动速度方向的分力，它会使从动杆与支架间的正压力增大，是分力。
41．凸轮的基圆半径越小时，则凸轮的压力角，有效推力就42．凸轮的基圆半径不能过小，否则将使凸轮轮廓曲线的曲率半径，有害分力，易使从动杆的。
“失真”。
43．凸轮基圆半径只能在保证轮廓的最大压力角不越过时，才能考虑44．凸轮轮廓曲线上的向径公差和表面粗糙度，是根据凸轮的而决定的。
45．凸轮机构主要由、和三部分组成。
46．等速运动规律会引起冲击，因而这种运动规律只适用于速。
载的凸轮机构。
47．由于尖顶从动件能力低，不，因而在实际中常采用从动件和从动件。
48．以凸轮轮廓最小向径为半径所作的圆称为圆。
49．若已知位移的比例尺为3/mm ，则图纸上量出的20mm相当于凸轮转角的值为.50. 若已知位移的比例尺为 2 mm /mm ，则图纸上量出的20mm相当于从动杆位移的值为.51．凸轮是一个能从动杆运动规律具有轮廓的构件；通常是作并转动。
52. 基圆是以凸轮半径所作的圆，基圆半径越小则压力角，有效推力从而使工作条件变坏。
53．从动杆的形式一般有，和等。
54．从动杆常用运动速度规律，有规律和运动规律。
三、问答题1．什么样的机构是凸轮机构？2．凸轮机构的功用是什么？3．什么样的构件叫做凸轮？4．凸轮的种类有哪些？都适合什么工作场合？5．凸轮机构的从动件有几种？各适合什么工作条件？6．凸轮轮廊曲线是根据什么确定的？7．从动杆的运动速度规律有几种？各有什么特点？8．凸轮的压力角对凸轮机构的工作有什么影响？9．什么叫基圆？基圆与压力角有什么关系？10．从动杆的等速位移曲线是什么形状？等速运动规律有什么缺点？11．凸轮机构的从动杆为什么能得预定的要求？12．在什么情况下凸轮机构从动杆才能得到运动的停歇？13．基圆在凸轮结构中有何意义？14．滚子式从动杆的滚子半径的大小，对凸轮工作有什么影响？15．某一凸轮机构的滚子损坏后，是否可任取一滚子来替代？为什么？16．凸轮压力角太大有什么不好？17．凸轮压力角越小越好吗？为什么？18设计直动推杆盘形凸轮机构时，在推杆运动规律不变的条件下，需减小推程的最大压力角，可采用哪两种措施？19何谓凸轮机构的压力角？它在哪一个轮廓上度量？压力角变化对凸轮机构的工作有何影响？与凸轮尺寸有何关系？20 题 17 图中两图均为工作廓线为偏心圆的凸轮机构，试分别指出它们理论廓线是圆还是非圆，运动规律是否相同？21滚子推杆盘形凸轮的理论廓线与实际廓线是否相似？是否为等距曲线？22试问将同一轮廓曲线的凸轮与不同型式的推杆配合使用，各种推杆的运动规律是否一样？若推杆的运动规律相同，题17 图使用不同型式的推杆设计的凸轮廓线又是否一样？23 若凸轮是以顺时针转动，采用偏置直动推杆时，推杆的导路线应偏于凸轮回转中心的哪一侧较合理？为什么？24 已知一摆动滚子推杆盘形凸轮机构，因滚子损坏，现更换了一个外径与原滚子不同的新滚子。
试问更换滚子后推杆的运动规律和推杆的最大摆角是否发生变化？为什么？25为什么平底推杆盘形凸轮机构的凸轮廓线一定要外凸？滚子推杆盘形凸轮机构的凸轮廓线却允许内凹，而且内凹段一定不会出现运动失真？26在一个直动平底推杆盘形凸轮机构中，原设计的推杆导路是对心的，但使用时却改为偏心安置。
试问此时推杆的运动规律是否改变？若按偏置情况设计凸轮廓线，试问它与按对心情况设计的凸轮廓线是否一样？为什么？27两个不同轮廓曲线的凸轮，能否使推杆实现同样的运动规律？为什么？28滚子半径的选择与理论廓线的曲率半径有何关系？图解设计时，如出现实际廓线变尖或相交，可以采取哪些方法来解决？29如摆动尖顶推杆的推程和回程运动线图完全对称，试问其推程和回程的凸轮轮廓是否也对称？为什么？30力封闭和几何封闭凸轮机构许用压力角的确定是否一样？为什么？四、判断题1．一只凸轮只有一种预定的运动规律。
（）2．凸轮在机构中经常是主动件。
（）3．盘形凸轮的轮廓曲线形状取决于凸轮半径的变化。
（）4．盘形凸轮机构从动杆的运动规律，主要决定于凸轮半径的变化规律。
