汽车工厂涂装车间电气设计基本要求培训讲学

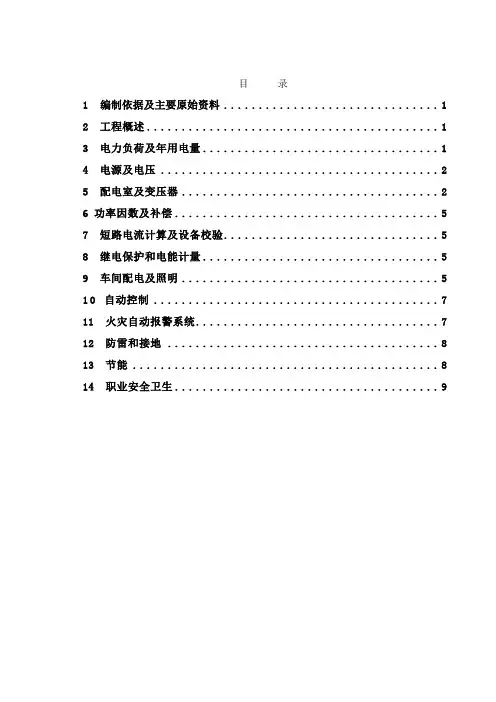

目录

1编制依据及主要原始资料 (1)

2 工程概述 (1)

3 电力负荷及年用电量 (1)

4 电源及电压 (2)

5 配电室及变压器 (2)

6 功率因数及补偿 (4)

7 短路电流计算及设备校验 (5)

8 继电保护和电能计量 (5)

9 车间配电及照明 (5)

10自动控制 (7)

11 火灾自动报警系统 (7)

12 防雷与接地 (8)

13 节能 (8)

14 职业安全卫生 (9)

1编制依据及主要原始资料

1.1 建设项目总体规划；

1.2 涂装生产线工艺方案设计；

1.3 整车生产线的初步设计资料；

1.4 涂装生产线的施工设计资料；

1.5 国家规范

➢《供配电系统设计规范》 GB/50052-2009

➢《10kV及以下变电所设计规范》 GB50053-94

➢《建筑物防雷设计规范》 GB50057-2010

➢《建筑照明设计标准》 GB50034-2004

➢《火灾自动报警系统设计规范》 GB50116-98

➢《电力工程电缆设计规范》 GB50217-2007

2 工程概述

规划设计按照55JPH微车进行编制。标准规划设计按已建成的整车涂装车间电气工程内容及标准进行编写。

2.1 编制范围

55JPH微车涂装车间电力负荷计算；供电系统拟定；车间配电、照明；火灾自动自动报警等系统的设计及选择主要设备及材料。

3 电力负荷及年用电量

3.1 电力负荷

3.1.1涂装车间电力负荷计算和变压器容量的选择采用需要系数法，照明负荷采用单位面积容量法,各级负荷计算时均考虑了同时系数。

3.1.2 涂装车间用电设备总安装功率12017kW。其中电泳漆循环系统、电泳后冲洗系统、冷水机组、集中供漆装置、调漆间的空调送、排风系统、火灾自动报警系统、应急照明及消防水泵等为二级负荷，二级负荷设备安装容量为838kW。其它均为三级负荷。电力负荷计算结果为：有功计算功率Pjs=7618kW，无功计算功率Qjs=3320kVar，视在功率Sjs=8310kVA。

3.1.3为了保证二级负荷供电的可靠性，涂装车间设柴油发电机组，机组容量为1000kW,为涂装车间二级负荷及消防水泵房供电。

3.2 年用电量

根据设备的年实际工作小时数，用年平均负荷来确定年用电量。

一期年用电量(双班)有功部分为：

Wa=αPjsTa =0.725×7618×3810=2.1x107(kWh) 一期年用电量(双班)无功部分为：

Va=βQjsTa =0.79×3320×3810=9.99x106(kVarh)

式中：α、β—平均负荷系数

取：α=0.742

β=0.79

Pjs、Qjs—有功及无功计算负荷。

Ta—年实际工作小时数， Ta =3810小时（双班制）。

4 电源及电压

4.1 本项目共设2个低压配电室。电源从整车10KV开闭所引来。从该降开闭

-8.7/10kV,3x95mm2电缆引入。2个低压配所引入两路10kV电源，每路采用YJV

22

电室均设在涂装车间内。

4.2应急照明的二级负荷除正常电源和柴油发电机供电外，照明灯具自带蓄电池的方式兼作备用电源；涂装车间自动火灾报警系统和消防水泵采用正常电源和柴油发电机供电，两路电源采用末端切换的方式供电。

4.3 由工厂开闭所引入车间变电所的电压为10kV，车间设备电压为380/220V。

5 配电室及变压器

5.1.1涂装车间设置低压配电室2个，低压配电室建筑面积分别为267.3m2和96m2。共计363.3m2。

5.1.2 柴油发电机室面积为89.1m2。

5.2变压器

5.2.1涂装车间低压配电室安装电力变压器6台,变压器容量为3×2500KVA+2×2000KVA+1×1250KVA。合计安装变压器容量为12750 KVA。

5.2.2车间变压器采用干式SCB10型节能变压器（高压线绕、低压箔绕），绝

缘等级为F级。变压器带IP30金属防护外壳。

5.2.3变压器设温度显示控制系统，采用变压器三相低压绕组中的PT100铂电阻来测量变压器各绕组中的最热点温度，并通过数字显示使随时了解变压器的运行温度，还可设定控制温度转折点、超温报警.超高温跳闸及风机过载、断相保护；变压器冷却系统按负载、温度情况自动投入和退出冷却风机,并有手动切换开关;绕组温度超过130°C时报警，150°C时输出跳闸信号，予留接线插口; 通风端子箱安装在变压器本体上。

5.2.4经过无功补偿后车间变压器负荷率一般不大于85%。

5.3 高压环网开关柜

5.3.1为了便于变压器、低压配电装置的安全运行、操作及维护在变压器高压侧应装设高压环网开关柜，高压环网开关柜的型号为HXGN-12 ，其外型尺寸为800×1500×1885。

5.3.2高压环网开关柜的断路器为真空断路器或六氟化硫断路器，其操动机构为交流电动弹簧储能操作方式或手动弹簧储能操作方式，当采用真空断路器时，应装设浪涌保护装置。

5.3.3高压环网开关柜柜内主要元器件配置见表1

5.4 低压配电柜

5.4.1低压配电装置采用抽出式低压配电柜，电气柜的外壳防护等级为IP4x，型式采用MNS型。

5.4.2 冲压车间低压配电装置设备见表2。

5.4.3 低压进线柜断路器选用框架式断路器，其规格为2000A、3200A 和4200A。

5.4.4低压进线柜应装设浪涌保护装置（SPD）。

5.4.5低压出线柜断路器选用塑壳短路器，其规格为16~630A。

5.4.6电力电容器补偿柜选用三相动态补偿电力电容器装置，型号为CJK2W型。电容器补偿柜应装设过电压保护装置，电抗器的阻抗按容抗的7%配置。

5.4.7 电流互感器型号LMZJ1-0.66 。

5.4.8计量仪表为智能LCD显示仪表。

5.4.9 低压配电柜主母线采用铜排，其规格为TYM-3×〔2〈125×10〉〕。5.4.10 低压配电柜P、E母线采用铜排，其规格为TYM-125×10。

5.4.11 低压配电柜应预留15%~20%备用馈线回路。

5.4.12低压配电室设置维修电源插座，以便检修、调试用。低压配电室应设置一定数量的应急照明灯具。

5.4.12低压配电室应设置机械通风装置，使室内温度<45℃。

6 功率因数及补偿

6.1冲压车间平均功率因数为0.727左右，补偿后车间平均功率因数为0.91以上。车间采用低压集中补偿的方式，共采用静电电容器2490kVar。电容器集中安装在车间低压配电室内。功率因数自动调节装置，装于低压电容补偿柜上。
