秉火【四路继电器】模块-用户手册

安装说明FLEX 5000 继电器 4 点安全输出模块产品目录号 5094-OW4IS 、5094-OW4ISXT产品概述5094-OW4IS 和 5094-OW4ISXT 安全继电器输出模块用于驱动输出设备。

从安全控制器和某些输入模块发送至上述模块的数据用于确定 5094-OW4IS 和 50494-OW4ISXT 模块行为。

FLEX 5000™ I/O 模块采用生产者 - 消费者通信模式。

生产者-消费者通信模式是模块与其他系统设备之间的一种智能数据交换，在通信过程中，每个模块都会生成数据，而不是先被轮询。

5094-OW4IS 和 5094-OW4ISXT 模块可与 5580 和 5380 GuardLogix® 安全控制器一起用于符合 SIL 3、PLe 、类别 4 的单通道和双通道配置应用。

这些模块是通过 Studio 5000 Logix Designer® 应用程序进行配置的。

这些安全模块经过型式认证，经认证可用于符合 IEC 61508 的 SIL 3 等安全应用，适用于符合 IEC 62061 的 SIL CL3 等安全应用，以及符合 ISO 13849-1 性能等级 PLe （类别 4）的安全应用。

有关 Logix 5000™ 控制器和 Logix Designer 应用程序版本与 FLEX 5000 I/O 模块兼容以及安全应用要求的更多信息，请参见第14页的其他资源中列出的出版物。

主题页码关于模块5安装 5094 FLEX 5000 I/O 系统6所需组件6安装模块7安装终端盖8给底座接线9断开与底座的连线10接线图11为系统供电11拆卸模块12更换模块12技术参数13其他资源14FLEX 5000 继电器 4 点安全输出模块ATTENTION:Read this document and the documents listed in the Additional Resources section about installation, configuration and operation of this equipment before you install, configure, operate ormaintain this product. Users are required to familiarize themselves with installation and wiring instructions in addition to requirements of all applicable codes, laws, and standards.Activities including installation, adjustments, putting into service, use, assembly, disassembly, and maintenance are required to be carried out by suitably trained personnel in accordance with applicable code of practice.If this equipment is used in a manner not specified by the manufacturer, the protection provided by the equipment may be impaired.注意：在安装、配置、操作和维护本产品前，请阅读本文档以及“其他资源”部分列出的有关设备安装、配置和操作的相应文档。

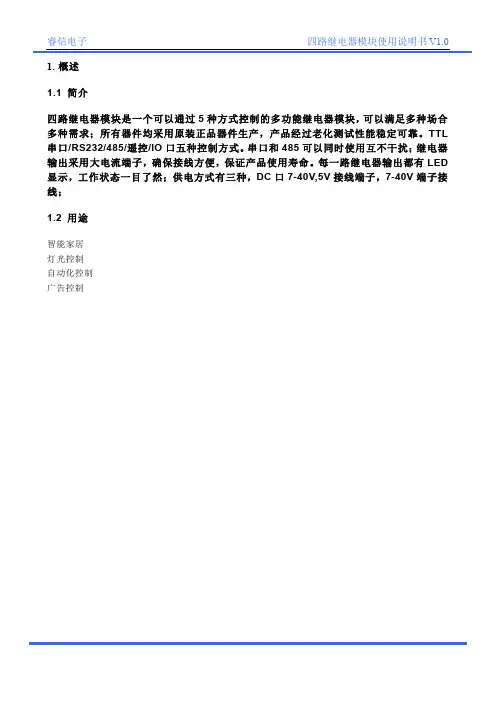

1.1 简介四路继电器模块是一个可以通过5种方式控制的多功能继电器模块，可以满足多种场合多种需求；所有器件均采用原装正品器件生产，产品经过老化测试性能稳定可靠。

TTL 串口/RS232/485/遥控/IO口五种控制方式。

串口和485可以同时使用互不干扰；继电器输出采用大电流端子，确保接线方便，保证产品使用寿命。

每一路继电器输出都有LED 显示，工作状态一目了然；供电方式有三种，DC口7-40V,5V接线端子，7-40V端子接线；1.2 用途智能家居灯光控制自动化控制广告控制2.硬件参数3.串口通讯协议控制串口作为一种在控制领域常用的通信，我们板子采用串口通信，同时可以在此基础上预留扩展更加强大的RS485，可以通过RS485通信控制；同时预留拨码开关可以进行组网，可以组网8个不同地址的串口。

串口的通信波特率默认为96003.1 通讯格式支持异步串口通讯模式,通过串口接受上位机发送的命令通讯标准:9600 bps数据位 :1校验位 :none流控制 :none举个例子，如果我们发下一曲指令，就需要发送:7E 01 00 ff ;这个数据的格式的意思就是继电器一关闭7E 02 01 ff ;这个数据的格式的意思就是继电器二开3.2 485通讯协议控制同串口通信协议3.3 板子返回的数据板子上电发送字符OK4.遥控控制5、免责声明⏹开发预备知识产品将提供尽可能全面的开发模版、驱动程序及其应用说明文档以方便用户使用但也需要用户熟悉自己设计产品所采用的硬件平台及相关C语言的知识⏹EMI和EMC芯片机械结构决定了其EMI性能必然与一体化电路设计有所差异。

芯片的EMI能满足绝大部分应用场合，用户如有特殊要求，必须事先与我们协商.芯片的EMC性能与用户底板的设计密切相关，尤其是电源电路、I/O隔离、复位电路，用户在设计底板时必须充分考虑以上因素。

我们将努力完善芯片的电磁兼容特性，但不对用户最终应用产品EMC性能提供任何保证.⏹修改文档的权力本公司有保留任何时候在不事先声明的情况下对相关文档的修改权力⏹ESD静电放点保护产品部分元器件内置ESD保护电路，但在使用环境恶劣的场合，依然建议用户在设计底板时提供ESD保护措施，特别是电源与IO设计，以保证产品的稳定运行，安装产品为确保安全请先将积累在身体上的静电释放，例如佩戴可靠接地的静电环，触摸接入大地的自来水管等。

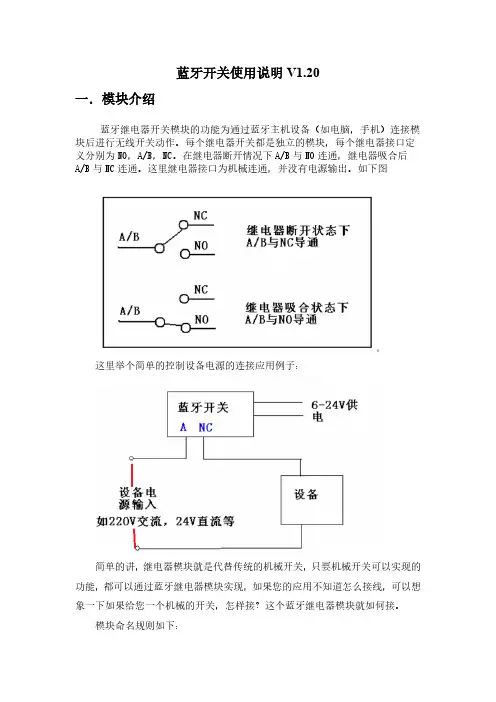

蓝牙开关使用说明V1.20一．模块介绍蓝牙继电器开关模块的功能为通过蓝牙主机设备（如电脑，手机）连接模块后进行无线开关动作。

每个继电器开关都是独立的模块，每个继电器接口定义分别为NO，A/B，NC。

在继电器断开情况下A/B与NO连通，继电器吸合后A/B与NC连通。

这里继电器接口为机械连通，并没有电源输出。

如下图这里举个简单的控制设备电源的连接应用例子：简单的讲，继电器模块就是代替传统的机械开关，只要机械开关可以实现的功能，都可以通过蓝牙继电器模块实现，如果您的应用不知道怎么接线，可以想象一下如果给您一个机械的开关，怎样接？这个蓝牙继电器模块就如何接。

模块命名规则如下：ZL—RELAYXXZL为产品的代号，RELAY是继电器控制模块。

XX是继电器的路数，一路为01,二路为02，十路为10.4路继电器ZL—RELAY04性能参数如下：输入电压（模块供电电压）：6-24V蓝牙版本：蓝牙4.1BLE（苹果、安卓手机通用）。

开关路数：4路。

控制方式：点动、自锁、互斥、延时。

开关电气参数：10A，交流直流都可以控制。

加密特性：8位软件密码。

静态电流：15mA。

尺寸：61*60mm完整设备为图1所示左侧有个电源接口，可以接入6到24V。

下侧为继电器控制接口，4个3P接线柱分别是4路继电器开关，每一路的中间端口是公共端，在继电器未吸合状态下，公共端与常闭端短路连通。

继电器吸合后公共端与常开端短路连通，从而实现开关动作。

二、使用说明1.首先通过12v输入接口接口给模块上电上电后模块的灯会闪烁，注意电源正负极，如果接入电源后3s灯还没有闪烁，请立即拔下电源，查看是否接反，防止烧坏。

2.手机软件操作说明安卓手机操作：1）安装手机软件，安卓软件操作界面如下图，进入主界面，点击scan按钮，扫描到设备，点击设备名称连接后，选择爱贝智控进入控制界面。

软件是我们公司通用软件，适用于公司多种产品，包含了4路继电器控制和3路LED的PWM调光控制，ZL-RELAY02只有2路继电器可用，没有LED灯控的操作。

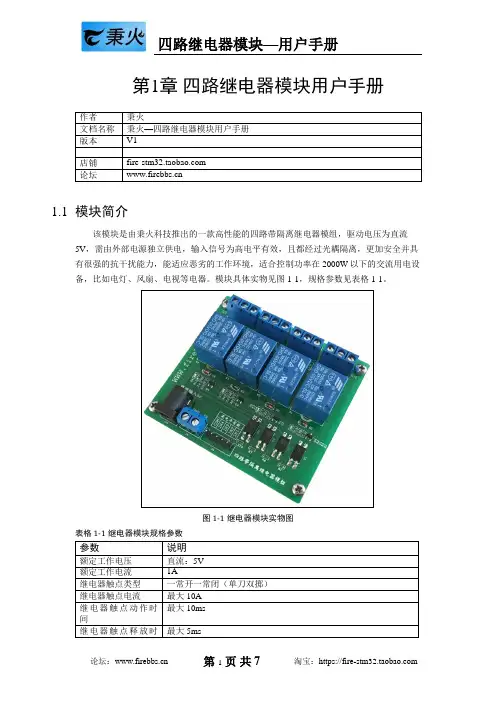

第1章四路继电器模块用户手册作者秉火文档名称秉火—四路继电器模块用户手册版本V1店铺论坛1.1 模块简介该模块是由秉火科技推出的一款高性能的四路带隔离继电器模组，驱动电压为直流5V，需由外部电源独立供电，输入信号为高电平有效，且都经过光耦隔离，更加安全并具有很强的抗干扰能力，能适应恶劣的工作环境，适合控制功率在2000W以下的交流用电设备，比如电灯、风扇、电视等电器。

模块具体实物见图 1-1，规格参数见表格 1-1。

图 1-1继电器模块实物图表格 1-1继电器模块规格参数参数说明额定工作电压直流：5V额定工作电流1A继电器触点类型一常开一常闭（单刀双掷）继电器触点电流最大10A最大10ms继电器触点动作时间继电器触点释放时最大5ms间最大开关频率30次/分钟（带负载）继电器机械寿命10万次继电器驱动方式光耦隔离，高电平驱动工作温度0℃ ~ 80℃结构尺寸72(mm)*79(mm)*18(mm)应用领域智能家居1.2 模块工作原理继电器就相当于一个单刀的双掷开关，这个开关的公共触点就是继电器的公共端，当继电器输入信号无效的时候，单刀双掷开关的公共端则打到常闭端，当继电器输入信号有效的时候，单刀双掷开关的公共端则打到常开端。

当用继电器实现弱电控制强电的时候，典型的用法是通过继电器来控制外部强电设备的火线的通断，即把火线的输入端接到继电器的公共端，输出端接到继电器的常开端，然后接到强电设备上，比如一个灯泡。

当继电器输入信号（由单片机的IO口输出高低电平来控制，即弱电）有效时，则公共端与常开端连接，即火线通，当继电器输入信号无效时，则公共端与常闭端连接，即火线断，这样就实现了由单片机的弱电来控制外部设备强电的通断，具体原理示意图见图 1-2，图中的220V的灯泡的零线全部接在一起，火线的输入口接到继电器的公共端，火线的输出口由继电器的常开端接到灯泡的火线端，由继电器来控制火线的通和断。

图 1-2继电器模块工作示意图1.3 继电器模块接口说明继电器模块接口说明具体见图 1-3，①为电源接口，可以通过DC-005接口或者接线柱端子输入电源，必须是直流5V，每一路继电器工作需要250MA的电流，如果四路继电器同时工作的话，则需要1A的电流；②是继电器的输入信号接口，直接接单片机的IO即可，高电平有效；③为继电器的输出口，常闭口悬空（即不接），公共端接外部设备的火线输入口，常开接火线的输出口，④为继电器的通断指示灯，当继电器通时（即继电器的公共端和常开端连接），LED指示灯亮。
