阀门安装一般规定(修订整理版)

中国石化集团兰州设计院标准SLDI 333C06-2001 0 新制定全部顾英张彦天郑明峰修改标记简要说明修改页码编制校核审核审定日期2001-01-08 发布 2001-01-15 实施中国石化集团兰州设计院阀门安装一般规定目录1.总则2.阀门安装一般规定3.减压阀的安装4.安全阀的布置1. 总则1.0.1本规定适用于我院设计的工艺装置中的工艺及公用工程系统中的阀门的安装。

1.0.2本规定适用闸阀、截止阀、球阀、蝶阀、止回阀和减压阀。

安全阀、调节阀、疏水阀的安装见各专门规定。

1.0.3本规定与中国石化集团公司的有关标准、规范相矛盾时，按集团公司的有关标准、规范执行。

2. 阀门安装的一般规定2.0.1阀门应根据管道及仪表流程图（PID）上所示类型及数量设置。

当PID对某些阀门安装位置有具体要求时，应按工艺要求设置2.0.2阀门的类型和温压等级应按照各工程规定中的配管材料等级来选用。

2.0.3装置区内的阀门应布置在容易接近、便于操作、维修的地方。

成排管道上的阀门应集中布置，并考虑设置操作平台或梯子。

2.0.4需要经常操作、维修和更换的阀门，应位于地面、平台或靠近梯子容易接近处。

气动和电动阀也同样应布置在方便接近的地方。

2.0.5对于不需要经常操作的阀门（只在开停车时使用），如果在地面上无法操作时，也应布置在能架设临时梯子的地方。

2.0.6阀门手轮的中心距操作面的高度为750～1500mm之间，最佳高度为1200mm，不需经常操作的阀门安装高度可达1500～1800mm。

当安装高度无法降低且又需要经常操作时，设计时应考虑设操作踏步。

不同方位上阀门的安装高度和距离详见图2.0.6。

2.0.7阀门手轮中心距操作面的高度超过1800mm时，应设置链轮挂钩，链轮的链距地面宜为800mm 左右。

为不影响应链轮操作，将链子下端挂在靠近的墙上或柱子上。

2.0.8安装在管沟内的阀门，当打开沟盖板能够操作时，阀门的手轮不应低于沟盖板下300mm，当低于300mm以下时，应设阀门伸长杆，使其手轮在沟盖板下100mm以内。

阀门如何安装
阀门的安装要求如下。

1）阀门装卸搬运时不允许随手抛掷，以免损坏。

2）阀门堆放时，应按不同规格、不同型号进行分类，分别堆放；禁止碳素钢阀门与不锈钢阀门、有色金属阀门堆放在一起。

3）阀门吊装时，绳索应绑在阀体与阀盖的法兰连接处。

切勿拴在手轮或阀杆上，以免损坏阀杆与手轮。

4）在水平管道上安装阀门时，阀杆应垂直向上，不允许阀杆向下安装。

5）安装阀门时，不得采用生拉硬拽的强行对口连接方式，以免因受力不均，引起.损坏。

6）明杆闸阀不宜装在地下潮湿处，以免阀杆锈蚀。

7）阀门安装时应注意其方向性和安装位置。

有些阀门安装是有方向性的，如截止阀、柱塞阀、节流阀和止回阀等，这些阀门的阀体上一般都标有箭头，箭头方向代表介质的流动方向；若阀体上未做标注，应按“低进高出”的原则进行安装。

有些阀门对安装位置有要求，如重力升降式止回阀只能安装在水平管路上，且阀盖向上安装；底阀只能安装在水泵吸水管的垂直管段上等。

8）阀门应安装在便于操作、易于维护检修处。

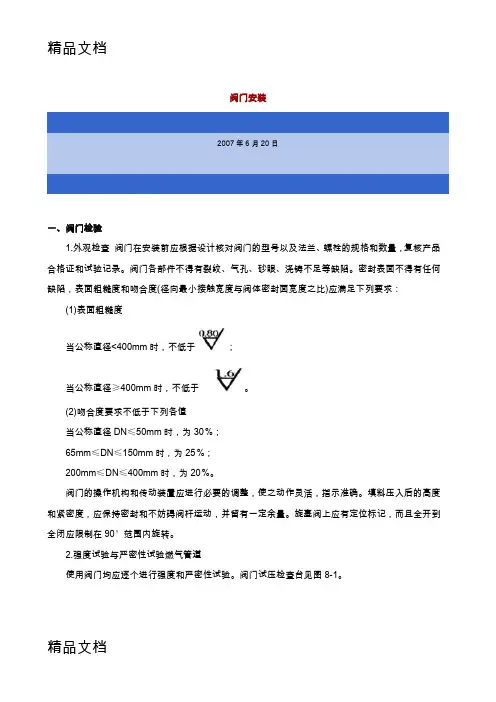

阀门安装2007年6月20日一、阀门检验1.外观检查阀门在安装前应根据设计核对阀门的型号以及法兰、螺栓的规格和数量，复核产品合格证和试验记录。

阀门各部件不得有裂纹、气孔、砂眼、浇铸不足等缺陷。

密封表面不得有任何缺陷，表面粗糙度和吻合度(径向最小接触宽度与阀体密封面宽度之比)应满足下列要求：(1)表面粗糙度当公称直径<400mm时，不低于；当公称直径≥400mm时，不低于。

(2)吻合度要求不低于下列各值当公称直径DN≤50mm时，为30％；65mm≤DN≤150mm时，为25％；200mm≤DN≤400mm时，为20％。

阀门的操作机构和传动装置应进行必要的调整，使之动作灵活，指示准确。

填料压入后的高度和紧密度，应保持密封和不妨碍阀杆运动，并留有一定余量。

旋塞阀上应有定位标记，而且全开到全闭应限制在90°范围内旋转。

2.强度试验与严密性试验燃气管道使用阀门均应逐个进行强度和严密性试验。

阀门试压检查台见图8-1。

图8-1 阀件试压检查台示意图(1)强度试验阀门用水作强度试验时，用洁净水灌入阀腔内，由放气孔排出阀腔内空气。

应将空气排净，再拧紧检查台上的手柄将阀门法兰垫压紧，使其密封。

试验球阀、闸阀、截止阀等，阀瓣应打开。

阀门一端封闭，另一端进水，逐步升压。

燃气管道阀门强度试验压力为工作压力的1.5倍。

试验时间不小于5min，壳体、填料无渗漏为合格。

(2)严密性试验阀门的严密性试验应使用洁净水进行。

当工作介质为轻质石油产品或温度大于120℃的石油蒸馏产品的阀门，应用煤油进行试验。

严密性试验一般应以公称压力进行，在能确定工作压力时，也可用1．25倍的工作压力进行试验，以阀瓣密封面不漏为合格。

直通旋塞试验时，应将旋塞调整到全关位置，从一端引入，从另一端进行检查，然后将塞子旋转180°重复进行检查。

三通旋塞试验时，应将塞子轮流调整到关闭位置，从塞子关闭的一端进行检查。

试验闸阀时，将闸板关闭，介质从通路一端引入，从另一端检查严密性。

阀门安装一般规定目录1、总则 (1)2、阀门安装一般规定 (1)3、减压阀的安装 (3)4、安全阀的布置 (4)1、总则1.1、本规定适用于我院设计的工艺装置中的工艺及公用工程系统中的阀门的安装。

1.2、本规定适用闸阀、截止阀、球阀、蝶阀、止回阀和减压阀。

安全阀、调节阀、疏水阀的安装见各专门规定。

1.3、本规定与中国石化集团公司的有关标准、规范相矛盾时，按集团公司的有关标准、规范执行。

2、阀门安装的一般规定2.1、阀门应根据管道及仪表流程图（PID）上所示类型及数量设置。

当PID对某些阀门安装位置有具体要求时，应按工艺要求设置2.2、阀门的类型和温压等级应按照各工程规定中的配管材料等级来选用。

2.3、装置区内的阀门应布置在容易接近、便于操作、维修的地方。

成排管道上的阀门应集中布置，并考虑设置操作平台或梯子。

2.4、需要经常操作、维修和更换的阀门，应位于地面、平台或靠近梯子容易接近处。

气动和电动阀也同样应布置在方便接近的地方。

2.5、对于不需要经常操作的阀门（只在开停车时使用），如果在地面上无法操作时，也应布置在能架设临时梯子的地方。

2.6、阀门手轮的中心距操作面的高度为750～1500mm之间，最佳高度为1200mm，不需经常操作的阀门安装高度可达1500～1800mm。

当安装高度无法降低且又需要经常操作时，设计时应考虑设操作踏步。

不同方位上阀门的安装高度和距离详见附图2.6。

2.7、阀门手轮中心距操作面的高度超过1800mm时，应设置链轮挂钩，链轮的链距地面宜为800mm左右。

为不影响应链轮操作，将链子下端挂在靠近的墙上或柱子上。

2.8、安装在管沟内的阀门，当打开沟盖板能够操作时，阀门的手轮不应低于沟盖板下300mm，当低于300mm以下时，应设阀门伸长杆，使其手轮在沟盖板下100mm以内。

2.9、安装在管沟内的阀门需要在地面上操作的，或安装在上一层楼面（平台）下方的阀门，可设阀门伸长杆使其延伸至沟盖板、楼板、平台上面进行操作。

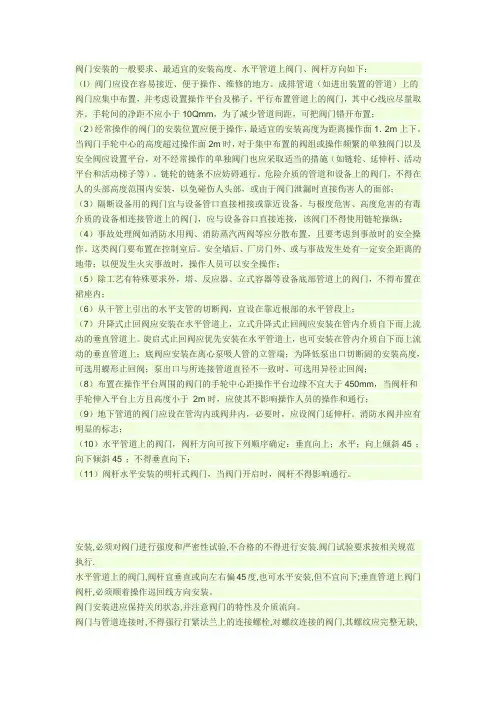

阀门安装的一般要求、最适宜的安装高度、水平管道上阀门、阀杆方向如下：（l）阀门应设在容易接近、便于操作、维修的地方。

成排管道（如进出装置的管道）上的阀门应集中布置，并考虑设置操作平台及梯子。

平行布置管道上的阀门，其中心线应尽量取齐。

手轮间的净距不应小于10Qmm，为了减少管道间距，可把阀门错开布置；（2）经常操作的阀门的安装位置应便于操作，最适宜的安装高度为距离操作面1．2m上下。

当阀门手轮中心的高度超过操作面2m时，对于集中布置的阀组或操作频繁的单独阀门以及安全阀应设置平台，对不经常操作的单独阀门也应采取适当的措施（如链轮、延伸杆、活动平台和活动梯子等）。

链轮的链条不应妨碍通行。

危险介质的管道和设备上的阀门，不得在人的头部高度范围内安装，以免碰伤人头部，或由于阀门泄漏时直接伤害人的面部；（3）隔断设备用的阀门宜与设备管口直接相接或靠近设备。

与极度危害、高度危害的有毒介质的设备相连接管道上的阀门，应与设备谷口直接连接，该阀门不得使用链轮操纵；（4）事故处理阀如消防水用阀、消防蒸汽两阀等应分散布置，且要考虑到事故时的安全操作。

这类阀门要布置在控制室后。

安全墙后、厂房门外、或与事故发生处有一定安全距离的地带；以便发生火灾事故时，操作人员可以安全操作；（5）除工艺有特殊要求外，塔、反应器、立式容器等设备底部管道上的阀门，不得布置在裙座内；（6）从干管上引出的水平支管的切断阀，宜设在靠近根部的水平管段上；（7）升降式止回阀应安装在水平管道上，立式升降式止回阀应安装在管内介质自下而上流动的垂直管道上。

旋启式止回阀应优先安装在水平管道上，也可安装在管内介质自下而上流动的垂直管道上；底阀应安装在离心泵吸人管的立管端；为降低泵出口切断阔的安装高度，可选用蝶形止回阀；泵出口与所连接管道直径不一致时，可选用异径止回阀；（8）布置在操作平台周围的阀门的手轮中心距操作平台边缘不宜大于450mm，当阀杆和手轮伸入平台上方且高度小于2m时，应使其不影响操作人员的操作和通行；（9）地下管道的阀门应设在管沟内或阀井内，必要时，应设阀门延伸杆。

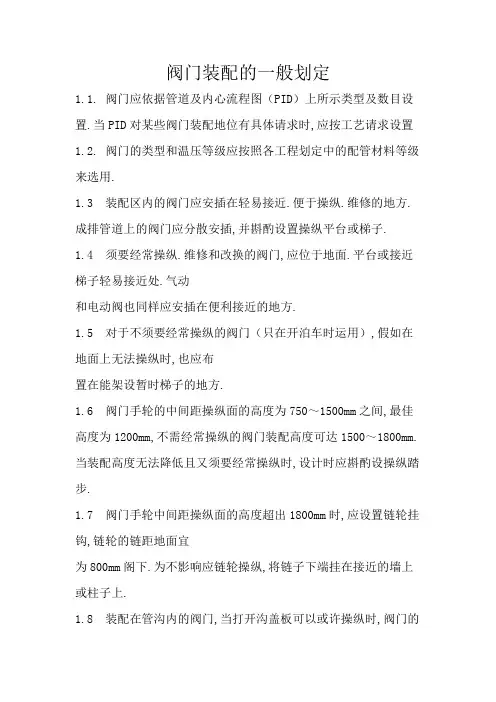

阀门装配的一般划定1.1. 阀门应依据管道及内心流程图（PID）上所示类型及数目设置.当PID对某些阀门装配地位有具体请求时,应按工艺请求设置1.2. 阀门的类型和温压等级应按照各工程划定中的配管材料等级来选用.1.3 装配区内的阀门应安插在轻易接近.便于操纵.维修的地方.成排管道上的阀门应分散安插,并斟酌设置操纵平台或梯子.1.4 须要经常操纵.维修和改换的阀门,应位于地面.平台或接近梯子轻易接近处.气动和电动阀也同样应安插在便利接近的地方.1.5 对于不须要经常操纵的阀门（只在开泊车时运用）,假如在地面上无法操纵时,也应布置在能架设暂时梯子的地方.1.6 阀门手轮的中间距操纵面的高度为750～1500mm之间,最佳高度为1200mm,不需经常操纵的阀门装配高度可达1500～1800mm.当装配高度无法降低且又须要经常操纵时,设计时应斟酌设操纵踏步.1.7 阀门手轮中间距操纵面的高度超出1800mm时,应设置链轮挂钩,链轮的链距地面宜为800mm阁下.为不影响应链轮操纵,将链子下端挂在接近的墙上或柱子上.1.8 装配在管沟内的阀门,当打开沟盖板可以或许操纵时,阀门的手轮不该低于沟盖板下300mm,当低于300mm以下时,应设阀门伸长杆,使其手轮在沟盖板下100mm以内.1.9 装配在管沟内的阀门须要在地面上操纵的,或装配在上一层楼面（平台）下方的阀门,可设阀门伸长杆使其延长至沟盖板.楼板.平台上面进行操纵.伸长杆的手轮距操纵面1200mm阁下为宜.小于等于DN40及丝扣衔接的阀门不该运用链轮或伸长杆进行操纵,以免破坏阀门.平日情形下,应尽量少运用伸长杆和链轮来操纵阀门.1.10 安插在平台四周的阀门手轮距平台边沿的距离不宜大于450mm.当阀杆和手轮伸入平台内的上方且高度小于2000mm时,应使其不影响操纵人员的操纵和通行,以免造成人身损害.1.11 阀门相邻安插时,手轮间的净距不宜小于100mm.1.12 除了因工艺须要用于沉淀物料或固体放料阀门外,一般阀门的手轮不得朝下,尤其是安全介质管道上的阀门严禁手轮朝下,以免操纵时泄露危及人身安然.阀门手轮的方位依次为：垂直向上——程度——垂直向上阁下竖直45°垂直向下阁下竖直45°（最好不必）1.13 塔.反响器.立式容器等装备底部管道上的阀门不得安插在裙座内.1.14 工艺管道及内心流程图（P&ID）上与装备管口画在一路的阀门,应当直接与装备管口相衔接.平日情形下割断装备用的阀门,在前提许可时宜与装备装备管口直接相接,或尽量接近装备.与装有剧毒介质的装备相衔接的管道上的阀门,应与装备管口直接相接,该阀门不得运用链轮操纵.与装备管口直接相接的阀门,设计时应特别留意阀门侧的法兰必须与装备管口上的法兰配对.当阀门上是凹面法兰时,要提请装备专业在响应的管口设置装备摆设凸面法兰.1.15 从干管上引出支管时,其割断阀应尽量接近干管并装在支管程度段的最高点上,以便流体向阀门两侧排净.1.16 管廊上的支管割断阀不经常操纵（仅在泊车检修时用）,若没有设永远性梯子时,设计时应斟酌留出运用暂时梯子的空间地位.1.17 大型阀门的操纵应运用带齿轮传念头构,装配时应斟酌齿轮传念头构所需空间地位.平日,阀门的尺寸大于下列等级的尺寸应斟酌运用带齿轮传念头构的阀门.1.18 对于蒸汽加热装备,可在蒸汽进口处设一小的旁通线,以免开端送汽时加热太快.当阀门两侧压差大时,为便利阀门的开启需设置压力均衡旁通阀,旁通阀尺寸可按下表选用.DN600以上的阀门,其旁通管和旁.1.19 阀门装配时,应尽量不要使阀门推却外加载荷,以免应力过大破坏阀门.除非经由应力剖析,不然低压阀门不成用于厚壁钢管的管道上.较大的阀门应在阀门的一侧或两侧设置支架,设置的原则为拆下阀门时不该影响管道的支持,一般支架距法兰300mm阁下.1.20 高压阀门开启时启动力大,必须设置阀架以支承阀门和削减启动应力,其装配高度以600～1200mm为宜.1.21 在进出装配界区处的管廊上的割断阀应分散安插并设置操纵平台.1.22 对夹式阀门或蝶阀不得与其它阀门和管道附件直接衔接,中央应设一短管.1. 23 装配界区的消防水和消防蒸汽的阀门应安插在产闹变乱时,操纵人员易接近的安然地带.1.24 起落式止回阀应装配在程度管道上,立式起落式止回阀可装在垂直管道上.起落式止回阀一般实用于清洁的流体上.旋启式止回阀应优先装配在程度管道上,也可装配在介质自下向上流淌的垂直管道上.1.25 管道上装配丝扣衔接的阀门时,设计时在阀门临近必须装配活接头,以便拆装.1.26 加热炉灭火蒸汽管道的阀组应便于操纵,距炉体不得小于15m1.27 水管道上阀门的装配,在严寒地区要斟酌防冻问题,要防止阀前消失积液造成停工时水排不净冻坏阀门,同时还要采纳须要的防冻措施,如加防冻排液阀及防冻轮回阀等.2. 减压阀的装配2.1 在蒸汽管道和紧缩空气管道上,当体系压力比较高,而用户请求较低压力时,可采用减压阀减压的方法来知足用户的请求.2.2 减压阀应安插在易检修.振动小.四周较空的地方,不该安插在接近移动装备和易受冲击的地方.2.3 减压阀可安插在距地面（楼面）1～2m以下的地方,靠墙设置,但占地较大.减压阀也可安插在距地面（楼面）3m阁下的空中,但要设平台.2.4 蒸汽体系减压阀组前应设汽水分别罐和疏水阀.2.5 为了检修须要,减压阀组应加割断阀和旁路阀,旁路阀应选截止阀.为了防止管道中杂质对减压阀的磨损,可在减压阀前设置Y型过滤器.减压阀前后应装压力表指导压力,以便于调节.为包管安然,减压阀组后应设置安然阀,当压力超出时能起到泄压感化.2.6 减压阀前后应设置直管段,阀前直管长度约600mm,阀后直管长度约1500mm.当减压比（阀后压力比阀前压力之比）小于25％时,阀后管径可扩展为阀前的两倍.减压阀均应竖立装配在程度管道上.3. 安然阀的安插3.1 在装备或管道上的安然阀一般应竖立垂直装配,但对设置的液体管道.换热器或容器等处的安然阀,当阀门封闭后,可能因为热膨胀而使压力升高的场合,可程度装配.安然阀不该装配在长的程度管道的逝世段,以免积累固体物或液体.3.2 安然阀一般应装配在易于检修和调节之处,四周要有足够的工作空间,如：立式容器的安然阀,DN80以下者,可装配在平台内靠外侧;DN100以上者装配在平台外靠平台处,借助平台可以对阀门进行维修.3.3 因为大直径安然阀重量大,故在安插时要斟酌大直径安然阀卸开后吊装的可能,须要时设置吊杆.3.4 安然阀进口管道的设计;安然阀进口管道最大压力损掉不超出安然阀定压的3％,它是按照经由过程安然阀的最大流量盘算出的（包含进口压力损掉.管道阻力和割断阀阻力之和）.为了削减进口压力降,可采纳下列措施：3.4.1 安然阀的装配地位应尽量接近被呵护的装备或管道.3.4.2 管道上或装备上安然阀接收公称直径可大于安然阀进口直径的1~3级.3.4.3 增大进口管径安然阀进口管道的管径必须大于或等于安然阀进口管径,其衔接大小头尽量设在接近安然阀的进口处.3.4.4 采取长半径弯头.4.4.5 假如采取先导式安然阀,由容器或管道直接取压时,可不受进口管的压力降不大于装配定压的3％的限制.3.4.6 应斟酌压力脉冲的影响,管道上装配的安然阀,应位于压力比较稳固,距摇动源有必定距离的地方.3.5 安然阀出口管道的设计3.5.1 安然阀出口的设计应斟酌背压不超出安然阀定压的必定值.对于弹簧式安然阀,其背压不超出安然阀定压的10％,波浪管型（均衡型）背压不宜超出定压的30％,先导式安然阀,其背压不超出安然阀定压的60％.3.5.2 安然阀排放管向大气排放时,要留意其排出口不克不及朝向装备.平台.梯子.电缆等.3.5.3 安然阀排放管排入大气时,端部切成平口,使消除物直接向上高速排出,远离平台等有人之处,削减对情形的影响.此时,在安然阀出口弯头临近的低处开设φ6～φ10mm的小孔,以免雨.雪或冷凝液积累在排出管内.3.5.4 排入密闭体系的安然阀出口管道应顺介质流向45°斜接在排放总管的顶部,以免总管内的凝液倒流入支管,并可削减安然阀背压.3.5.5当安然阀进出口管道上设有割断阀时,应选用单闸板闸阀,并铅封开,阀杆应程度装配,不成朝上,以免阀杆和阀板衔接的销钉腐化或松动时,阀板下滑.当安然阀设有旁路阀时,该阀应铅封关. 3.6 对可能用蒸汽吹扫的泄压管道,应斟酌因为蒸汽吹扫产生的热膨胀.3.7 对可能有液化烃类排入的泄压管道,因介质汽化而导致低温的管道,应斟酌采取低温钢,并保平和伴热.3.8 安然阀的反感化力：气体或蒸汽有安然阀出口排出时,在出口管中间线上,产生与流向相反的感化力,成为安然阀的反感化力.在进行安然阀出口管道设计时,应斟酌此感化力的影响.低温阀门解释及技巧规范（GB/T 24925《低温阀门技巧前提》）许多技巧人员,把阀门材质是低温钢就直接以为是低温阀门,其实不然,那只是个低温阀门的半成品,因为它没经由低温深冷处理,也可以说低温深冷处理是低温阀门的重中之重,低温阀门的症结就是在深冷处理,如许才干包管低温阀门的各个参数达到请求,尤其是膨胀系数,才不会导致在运用中消失各类阀门卡逝世状况.有时刻在斟酌下价钱的问题,也要斟酌下阀门的质量.毕竟低温阀门属于特别阀门.如今国内大多半的低温阀门是没经由低温深冷处理的.你想假如不是专业厂家本身增长价钱昂贵的深冷装备,还有深冷处理进程中还要消费价钱不菲的液氮,如许低温阀门的临盆成本就必定会很高.须要阀体.阀盖.阀瓣.阀座.阀杆等零件在精加工前均进行深冷处理,即将零件浸放在液氮箱中进行冷却,当零件温度达到–196℃时,开端保温1~2 h,然后掏出箱外天然处理到常温,反复轮回2次,以释放应力,确保材料的低温机能,包管其精加工尺寸,以防阀门在低温工况时,因温度变更造成变形而导致低温阀门泄露.解决低温阀门装配产生卡逝世扳的现象：低温阀门在常温下装配.低温下工作,温度变更规模很大.假如设计.装配不当就很轻易产生热应力或变形.同时,阀门的操纵部分处于常温,流畅部分处于低温.为了削减冷损,阀杆往往做得很长,也就轻易产生变形而卡住.低温阀门往往是在常温下迁移转变灵巧,低温下就很紧,甚至打不开.阀门在低温下卡住的重要原因有：1.装配时,阀门与管道设置装备摆设不合理而产生预应力;或管道冷抵偿才能差,低温下阀位转变;或阀门缺乏支架,在低温产生变形;或阀门固定不当,保冷箱在低温下变形而影响阀杆与阀体的齐心度.2.在设计上,因为阀杆与阀套的材质不合,线膨胀系数不合.一般阀杆用不锈钢,线膨胀系数为1.73×106℃1;阀套为黄铜,线膨胀系数为19.9×106℃1,即黄铜的紧缩比不锈钢大,低温下可能将丝扣咬住.特别是当采取暗杆构造及细牙螺纹时,丝扣的温度变更规模大,螺纹间隙小,更轻易产生咬住的现象.3.在运转中,因为阀门处加温不完整,或阀门填料处进水,在低温下造成冻结,或在常温下将阀门封闭过紧,使丝扣咬坏等.为了防止产生阀门卡住的现象,在设计上宜采取明杆构造和粗牙梯形螺纹;在装配上应在阀门处有稳固的支架,以防止阀门随管道产生位移而将阀杆拉弯.阀门与保冷箱的固定可采取弹性衔接,防止阀杆变形而与阀体不合心;在裸冷时代,要在冷状况下检讨和调剂阀门装配情形,当发明阀门冷却后有卡住的现象时,可调剂阀在筒壳上的固定法兰,使之开关自如.在操纵中,对启动前的加温应当完整,封闭阀门时以不漏气为原则,不要用力过猛.泄露道理：重要有两种情形,一是内漏;二是外漏.1.低温阀门产生内漏重要原因是密封副在低温状况下产生变形所致.当介质温度降低到使材料产生相变时造成体积变更,使本来研磨精度很高的密封面产生翘曲变形而造成低温密封不良.2.阀门的外漏：其一是阀门与管路采取法兰衔接方法时,因为衔接垫料.衔接螺栓.以及衔接件在低温下材料之间紧缩不合步产生松懈而导至泄露.是以可把阀体与管路的衔接方法由法兰衔接改为焊接构造,防止了低温泄露.其二是阀杆与填料处的泄露.低温阀门阀杆与填料处的泄露.一般多半阀门的填料采取F4,因为低温阀门的自滑机能好.摩擦系数小（对钢的摩擦系数f=0.05～0.1）,又具有奇特的化学稳固性,是以得到普遍运用.但F4也出缺乏之处,一是冷流偏向大;二是线膨胀系数大,在低温下产生冷缩导致渗漏,造成阀杆处大量结冰,至使低温阀门阀门开启掉灵.为此低温阀门厂家研制的阀门采取自缩密封构造即运用F4膨胀系数大的特色,经由过程予留的间隙达到常温.低温都可以密封的目标.低温阀门阀门与管路采取法兰衔接方法时,因为衔接垫料.衔接螺栓.以及衔接件在低温下材料之间紧缩不合步产生松懈而导至泄露.是以把低温阀门阀体与管路的衔接方法由法兰衔接改为焊接构造,防止了低温泄露.。

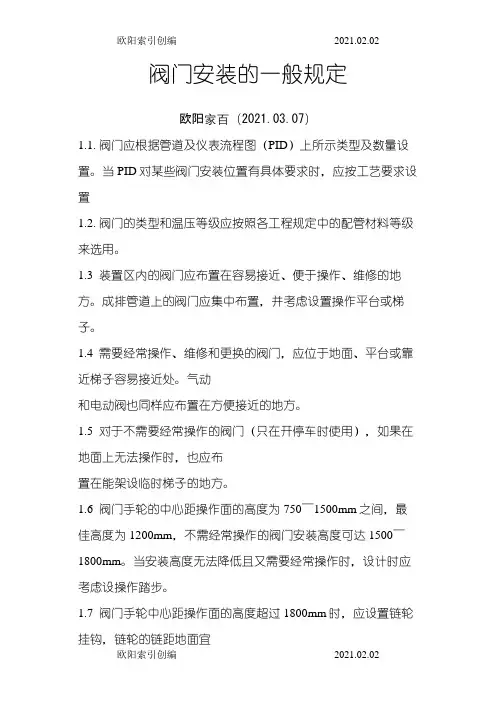

阀门安装的一般规定欧阳家百（2021.03.07）1.1. 阀门应根据管道及仪表流程图（PID）上所示类型及数量设置。

当PID对某些阀门安装位置有具体要求时，应按工艺要求设置1.2. 阀门的类型和温压等级应按照各工程规定中的配管材料等级来选用。

1.3 装置区内的阀门应布置在容易接近、便于操作、维修的地方。

成排管道上的阀门应集中布置，并考虑设置操作平台或梯子。

1.4 需要经常操作、维修和更换的阀门，应位于地面、平台或靠近梯子容易接近处。

气动和电动阀也同样应布置在方便接近的地方。

1.5 对于不需要经常操作的阀门（只在开停车时使用），如果在地面上无法操作时，也应布置在能架设临时梯子的地方。

1.6 阀门手轮的中心距操作面的高度为750～1500mm之间，最佳高度为1200mm，不需经常操作的阀门安装高度可达1500～1800mm。

当安装高度无法降低且又需要经常操作时，设计时应考虑设操作踏步。

1.7 阀门手轮中心距操作面的高度超过1800mm时，应设置链轮挂钩，链轮的链距地面宜为800mm左右。

为不影响应链轮操作，将链子下端挂在靠近的墙上或柱子上。

1.8 安装在管沟内的阀门，当打开沟盖板能够操作时，阀门的手轮不应低于沟盖板下300mm，当低于300mm以下时，应设阀门伸长杆，使其手轮在沟盖板下100mm以内。

1.9 安装在管沟内的阀门需要在地面上操作的，或安装在上一层楼面（平台）下方的阀门，可设阀门伸长杆使其延伸至沟盖板、楼板、平台上面进行操作。

伸长杆的手轮距操作面1200mm左右为宜。

小于等于DN40及丝扣连接的阀门不应使用链轮或伸长杆进行操作，以免损坏阀门。

通常情况下，应尽量少使用伸长杆和链轮来操作阀门。

1.10 布置在平台周围的阀门手轮距平台边缘的距离不宜大于450mm。

当阀杆和手轮伸入平台内的上方且高度小于2000mm 时，应使其不影响操作人员的操作和通行，以免造成人身伤害。

1.11 阀门相邻布置时，手轮间的净距不宜小于100mm。

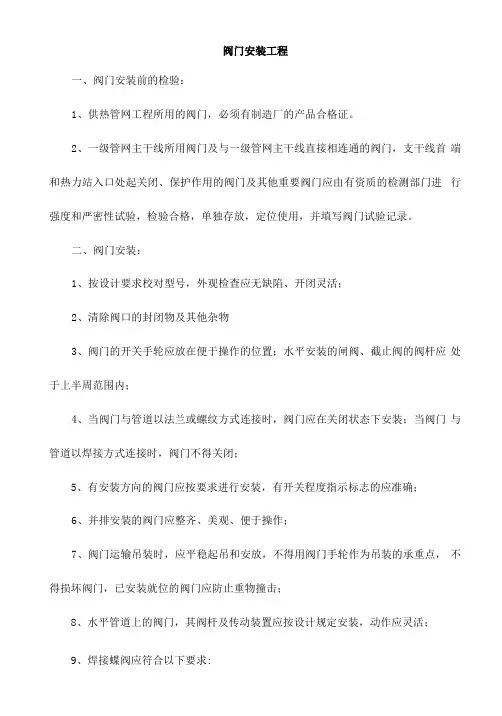

阀门安装工程
一、阀门安装前的检验：
1、供热管网工程所用的阀门，必须有制造厂的产品合格证。

2、一级管网主干线所用阀门及与一级管网主干线直接相连通的阀门，支干线首端和热力站入口处起关闭、保护作用的阀门及其他重要阀门应由有资质的检测部门进行强度和严密性试验，检验合格，单独存放，定位使用，并填写阀门试验记录。

二、阀门安装：
1、按设计要求校对型号，外观检查应无缺陷、开闭灵活；
2、清除阀口的封闭物及其他杂物
3、阀门的开关手轮应放在便于操作的位置；水平安装的闸阀、截止阀的阀杆应处于上半周范围内；
4、当阀门与管道以法兰或螺纹方式连接时，阀门应在关闭状态下安装；当阀门与管道以焊接方式连接时，阀门不得关闭；
5、有安装方向的阀门应按要求进行安装，有开关程度指示标志的应准确；
6、并排安装的阀门应整齐、美观、便于操作；
7、阀门运输吊装时，应平稳起吊和安放，不得用阀门手轮作为吊装的承重点，不得损坏阀门，已安装就位的阀门应防止重物撞击；
8、水平管道上的阀门，其阀杆及传动装置应按设计规定安装，动作应灵活；
9、焊接蝶阀应符合以下要求:
(1)阀板的轴应安装在水平方向上，轴与水平面的最大夹角不应大于60°,严禁垂直安装；
(2)焊接安装时，焊机地线应搭在同侧焊口的钢管上；(3)安装在立管上时，焊接前应向已关闭的阀板上方注入100mm以上的水;
(4)阀门焊接要求应符合本规范第4章的规定；(5)焊接完成后，进行两次或三次完全的开启以证明阀门是否能正常工作。

10、焊接球阀应符合以下要求：
(1)球阀焊接过程中要进行冷却；(2)球阀安装焊接时球阀应翻开；
(3)阀门在焊接完后应降温后才能投入使用。

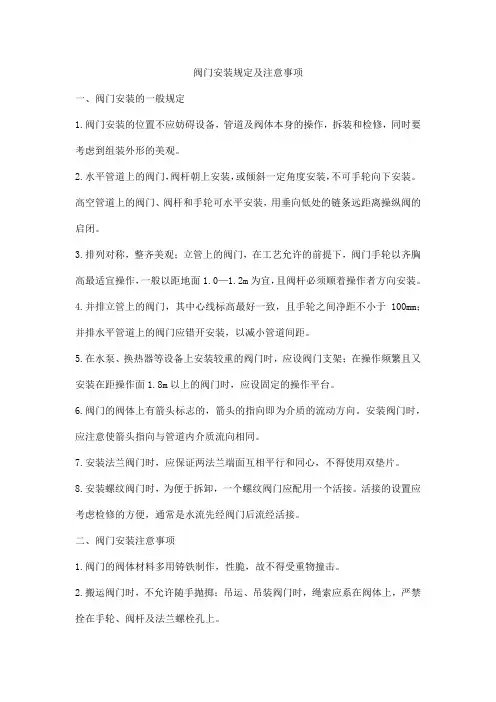

阀门安装规定及注意事项一、阀门安装的一般规定1.阀门安装的位置不应妨碍设备，管道及阀体本身的操作，拆装和检修，同时要考虑到组装外形的美观。

2.水平管道上的阀门，阀杆朝上安装，或倾斜一定角度安装，不可手轮向下安装。

高空管道上的阀门、阀杆和手轮可水平安装，用垂向低处的链条远距离操纵阀的启闭。

3.排列对称，整齐美观；立管上的阀门，在工艺允许的前提下，阀门手轮以齐胸高最适宜操作，一般以距地面1.0—1.2m为宜，且阀杆必须顺着操作者方向安装。

4.并排立管上的阀门，其中心线标高最好一致，且手轮之间净距不小于100mm；并排水平管道上的阀门应错开安装，以减小管道间距。

5.在水泵、换热器等设备上安装较重的阀门时，应设阀门支架；在操作频繁且又安装在距操作面1.8m以上的阀门时，应设固定的操作平台。

6.阀门的阀体上有箭头标志的，箭头的指向即为介质的流动方向。

安装阀门时，应注意使箭头指向与管道内介质流向相同。

7.安装法兰阀门时，应保证两法兰端面互相平行和同心，不得使用双垫片。

8.安装螺纹阀门时，为便于拆卸，一个螺纹阀门应配用一个活接。

活接的设置应考虑检修的方便，通常是水流先经阀门后流经活接。

二、阀门安装注意事项1.阀门的阀体材料多用铸铁制作，性脆，故不得受重物撞击。

2.搬运阀门时，不允许随手抛掷；吊运、吊装阀门时，绳索应系在阀体上，严禁拴在手轮、阀杆及法兰螺栓孔上。

3.阀门应安装在操作、维护和检修最方便的地方，严禁埋于地下。

直埋和地沟内管道上的阀门，应设检查井室，以便于阀门的启闭和调节。

4.应保证螺纹完整无损，并在螺纹上缠麻、抹铅油或缠上聚四氟乙烯生料带，旋扣时，需用扳手卡住拧入管子一端的六角阀体。

5.安装法兰阀门时，注意沿对角线方向拧紧连接螺栓，拧动时用力要均匀，以防垫片跑偏或引起阀体变形与损坏。

6.阀门在安装时应保持关闭状态。

对靠墙较近的螺纹阀门，安装时常需要卸去阀杆阀瓣和手轮，才能拧转。

在拆卸时应在拧动手轮使阀门保持开启状态后，再进行拆卸。

阀门安装标准GB1. 引言- 本文档旨在提供阀门安装的标准和指南，以确保安全和有效的阀门安装。

- 阀门是工业设备中重要的控制装置之一，正确的安装对阀门的性能和寿命至关重要。

2. 安装前准备- 在安装阀门之前，必须进行以下准备工作：- 确定阀门安装的位置和方向。

- 检查阀门和附件的完整性和适用性。

- 确保安装位置符合相关的安全和环保要求。

3. 安装步骤1. 清洁：在安装之前，应确保阀门和管道的内部和外部清洁。

2. 定位：根据设计要求，将阀门放置在合适的位置，并使用相应的支撑装置固定。

3. 连接：使用合适的连接件将阀门与管道系统连接起来，确保连接牢固和密封。

4. 调整：根据需要，调整阀门的开度和定位，使其能够正常工作。

5. 试运行：在安装完成后，进行测试和试运行，确保阀门的功能正常。

4. 安装注意事项- 安装时应遵循以下注意事项：- 阀门安装要符合相关的国家标准和行业标准。

- 阀门和管道的连接应保持严密的密封，避免泄漏。

- 阀门操作杆或手轮应易于操作，并安装在易于接触和操作的位置。

- 对于大型和重型阀门，应使用专业设备和安全措施进行安装。

- 安装过程中遇到问题或困难时，应及时咨询专业人士或生产商。

5. 安装验收- 在阀门安装完成后，应进行验收工作：- 检查阀门和管道的连接是否牢固，无泄漏现象。

- 测试阀门开度和关闭情况，确保阀门能够正常操作。

- 记录安装细节和测试结果，并保存以备后续使用。

6. 结论- 阀门的正确安装对于工业设备的正常运行是至关重要的。

本文档提供了阀门安装的标准和指南，帮助确保安全和有效的阀门安装。

阀门安装一般要求一、阀门检测标准及阀门的技术要求1、阀门的通用要求1.1阀门规格及类别，应符合管道设计文件的要求。

1.2阀门的型号应注明依据的国标编号要求。

若是企业标准，应注明型号的相关说明。

1.3阀门工作压力，要求≥管道的工作压力，在不影响价格的前提下，阀门可承受的工压应大于管道实际的工压；阀门关闭状况下的任何一侧应能承受1.1倍阀门工压值，而不渗漏；阀门开启状况下，阀体应能承受二倍阀门工压的要求。

1.4阀门制造标准，应说明依据的国标编号，若是企业标准，采购合同上应附企业文件。

2、阀门材质2.1螺母材质，采用铸铝黄铜或铸铝青铜，且硬度与强度均大于阀杆。

2.2阀杆衬套材质，其硬度与强度均应不大于阀杆，且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。

2.3密封面的材质；①阀门类别不一，密封方式及材质要求不一②普通楔式闸阀，铜环的材质、固定方式、研磨方式均应说明③软密封闸阀，阀板衬胶材料的物理化学及卫生检测数据④蝶阀应标明阀体上密封面材质及蝶板上密封面材质；它们的物理化学检测数据，特别是橡胶的卫生要求、抗老化性能、耐磨性能；通常采用丁睛橡胶及三元乙丙橡胶等，严禁掺用再生胶。

2.4阀轴填料①由于管网中的阀门，通常是启闭不频繁的，要求填料在数年内不活动，填料亦不老化，长期保持密封效果；②阀轴填料亦应在承受频繁启闭时，密封效果的良好性；③鉴于上述要求，阀轴填料力求终身不换或十多年不更换；④填料若需更换，阀门设计应考虑能有水压的状况下更换的措施。

3、变速传动箱3.1箱体材质及内外防腐要求与阀体原则一致；3.2箱体应有密封措施，箱体组装后能承受3米水柱状况的浸泡；3.3箱体上的启闭限位装置，其调节螺帽应在箱体内；3.4传动结构设计合理，启闭时只能带动阀轴旋转，不使其上下窜动，传动部件咬合适度，不产生带负荷启闭时分离打滑；3.5变速传动箱体与阀轴密封处不可连接成无泄漏的整体；3.6 箱体内无杂物，齿轮咬合部位应有润滑脂保护；四、阀门的操作机构4.1阀门操作时的启闭方向，一律应顺时针关闭；4.2由于管网中的阀门，经常是人工启闭，启闭转数不宜过多，就是大口径阀门亦应在200-600转内；4.3为了便于一个人的启闭操作，在管道工压状况下，最大启闭力矩宜为240m-m。

如何安装阀门及安全阀与减压阀：一、阀门安装的一般要求（l）阀门安装位置应不妨碍设备、管路及阀门本身的操作和检修。

最适宜的安装高度为距操作面l.2m左右。

当阀门手轮中心的高度超过操作面2m时，对于集中布置的阀组或操作频繁的单独阀门及安全阀，应设平台;对不经常操作的阀门也应采取适当的措施（如链轮、延伸杆、活动平台或活动梯子等）。

链轮的链条不应妨碍通行。

内有危险介质的管道和设备上的阀门，不得安装在人的头部高度范围内，以免伤人。

（2）水平管道上的阀门的阀杆最好垂直向上或向左或右偏45.水平安装也可，但不准向下。

垂直管道上的阀门杆朝向操作面，但应注意不要影响通行。

（3）对于质量较大的阀门，应在附近设立支架，阀门法兰与支架间距应大于300mm;对于大型阀门，应考虑吊装的条件。

（4）平行布置管道上的阀门，其中心线尽量对齐。

手轮间的净距不应小于100mm。

阀门应尽量靠近干管和设备安装。

与设备管嘴相连接的阀门，若公称压力、直径、密封面形式与设备管嘴法兰相同或对应时，可直接连接。

从干管引出的支管，一般要在靠近根部且在水平管段上设切断阀。

（5）升降式止回阀应装在水平管段上;立式升降式止回阀可装在垂直管道上;旋启式止回阀应优先装在水平管道上，也可装在管内介质自下而上流动的垂直管道上。

底阀应装在离心泵吸人管的立管端;减压阀、调节阀应垂直装在水平管道上。

地下管道的阀门应设在管沟内或阀门井内。

消防水阀门井应有明显的标志，安装在设备上或管道上均应垂直安装。

二、减压阀的安装减压阀组不应设置在靠近移动设备或容易受冲击的部位，应设置在振动小、有足够空间和便于检修的部位。

为了检修需要，减压阀组应设切断阀和旁路阀。

为防止杂质磨损，可在减压阀前设置Y形过滤器。

阀组后应设置安全阀，当压力超过设定值时，能起泄压作用。

蒸汽系统的减压阀组前，应设疏水器或汽水分离器。

阀组最低处应设导淋阀。

减压阀组的安装高度为：设在离地面1.2m左右，可沿墙敷设;设在离地面3m左右，也可以沿墙敷设，但应设立永久性操作平台。

目录1.总则2.阀门安装一般规定3.减压阀的安装4.安全阀的布置1. 总则1.0.1本规定适用于我院设计的工艺装置中的工艺及公用工程系统中的阀门的安装。

1.0.2本规定适用闸阀、截止阀、球阀、蝶阀、止回阀和减压阀。

安全阀、调节阀、疏水阀的安装见各专门规定。

1.0.3本规定与中国石化集团公司的有关标准、规范相矛盾时，按集团公司的有关标准、规范执行。

2. 阀门安装的一般规定2.0.1阀门应根据管道及仪表流程图（PID）上所示类型及数量设置。

当PID对某些阀门安装位置有具体要求时，应按工艺要求设置2.0.2阀门的类型和温压等级应按照各工程规定中的配管材料等级来选用。

2.0.3装置区内的阀门应布置在容易接近、便于操作、维修的地方。

成排管道上的阀门应集中布置，并考虑设置操作平台或梯子。

2.0.4需要经常操作、维修和更换的阀门，应位于地面、平台或靠近梯子容易接近处。

气动和电动阀也同样应布置在方便接近的地方。

2.0.5对于不需要经常操作的阀门（只在开停车时使用），如果在地面上无法操作时，也应布置在能架设临时梯子的地方。

2.0.6阀门手轮的中心距操作面的高度为750～1500mm之间，最佳高度为1200mm，不需经常操作的阀门安装高度可达1500～1800mm。

当安装高度无法降低且又需要经常操作时，设计时应考虑设操作踏步。

不同方位上阀门的安装高度和距离详见图2.0.6。

2.0.7阀门手轮中心距操作面的高度超过1800mm时，应设置链轮挂钩，链轮的链距地面宜为800mm 左右。

为不影响应链轮操作，将链子下端挂在靠近的墙上或柱子上。

2.0.8安装在管沟内的阀门，当打开沟盖板能够操作时，阀门的手轮不应低于沟盖板下300mm，当低于300mm以下时，应设阀门伸长杆，使其手轮在沟盖板下100mm以内。

2.0.9安装在管沟内的阀门需要在地面上操作的，或安装在上一层楼面（平台）下方的阀门，可设阀门伸长杆使其延伸至沟盖板、楼板、平台上面进行操作。

（完整版）阀门安装阀门检验1阀门应逐个进行壳体压力试验和密封试验。

不合格者，不得使用。

2阀门的壳体试验压力不得小于公称压力的1.5倍，试验时间不得少于5min。

密封试验宜以公称压力进行，以阀瓣密封面不漏为合格，不锈钢阀门试压用水氯离子含量≦25PPm。

3 试验合格的阀门，应及时排尽内部积水，并吹干。

并按SH3543-2007填写“阀门试验记录”4 安全阀应按设计文件规定的开启压力进行调试。

调压时压力应稳定，每个安全阀启闭试验不得少于3次。

调试后应按SH3503-2007填写“安全阀调整试验记录”法兰检验1 法兰的公称压力等级、连接型式和密封面型式应符合设计文件和有关标准的规定；2 锻造表面应光滑，不得有锻造伤痕、裂纹等缺陷；3 法兰应在外缘以钢印作标记；紧固件检验1 螺柱、螺母的螺纹应完整，无划痕、毛刺等缺陷。

螺柱、螺母应配合良好，无松动或卡涩现象；2 螺柱、螺母表面不得有裂纹、凹痕、皱纹、切痕、损伤等缺陷存在；3 管道用的合金钢螺柱、螺母，每批应抽检5％，且不少于1件进行光谱分析；4 紧固件抽样检验若有不合格，应按5.2.1.6条的规定处理。

阀门1安装前的准备工作1）、检查设备的规格、性能是否符合图纸及标书要求，检查设备说明书、合格证和设备试验报告是否齐全。

2）、检查设备外表如阀体、阀板、启闭装置等是否变形，零部件是否齐全完好。

3）、复测土建工程的标高及尺寸是否满足设计图纸要求，以及检查所有的埋件留孔是否符合安装条件。

2设备安装1）、阀门安装前应进行清洗，清除污垢和锈蚀。

2）、阀门与管道连接时，其中至少一端与管道连接法兰可自由伸缩，以方便管道系统安装后，阀门可在不拆除管道的情况下进行装卸。

3）、阀门安装时与建筑物的一侧距离应保持300mm以上，其阀底座与基础应接触良好。

4）、阀门安装标高偏差应控制在±10mm范围内，位置偏移应小于±10mm，阀门水平度偏差应小于0.5/1000，垂直度偏差应小于0.5/1000。
