一辆装配AL4自动变速器的轿车，车主反映车辆行驶过程中出现换挡冲击。

服务顾问试车后，确定自动变速器出现问题，要求对自动变速器的进行检查维修。

知识准备情境引入要解决故障必须掌握自动变速器的结构原理。

传感器控制单元执行器01M电控系统的组成作用•接受信号•处理信号•发出指令•监控作用•替代信号01M电控系统控制单元68个插脚输入信号插脚数：11输出信号插脚数：15电源线插脚数：3(23# /1545#/30 60#/30)接地线插脚数：1(1# )诊断接口插脚数：1(24# )控制单元采集驾驶员的个人信息做为辅助换档信号。

自动变速器控制单元同发动机控制单元可实现互相通讯，保证换档平顺。

紧急状态：如果部分或全部电子控制系统出现故障，则自变箱进入紧急状态。

在这种状态下，只有1、3、R档可以使用。

•G69- 节气门电位计•G38- 变速器转速传感器•G68- 车速传感器•G28- 发动机转速传感器•125- 多功能开关•F- 制动灯开关•F8- 强制低速档开关•G93- 变速器油温度传感器01M电控系统输入元件信号通过发动机控制单元传递至自动变速箱控制单元！信号：1.节气门位置信号2.节气门踏下速度信号作用：1.确定换档点（与速度信号配合，程序控制）2.控制变速器油压，使换档时速度变化较平稳当G69出现故障，J217不进入应急状态，此时以中等负荷信号（50%）来进行工作，但此时停止逻辑控制。

锁止离合器停止工作。

（变速箱此时无刚性档）信号：获得大太阳轮转速信号！作用：推迟点火提前角；在换档过程中控制片式离合器和制动器油压；如G38（转速传感器）出现故障，变速箱进入紧急状态，并且可以用VAG1551的02功能进行查询。

信号：车辆行驶速度信号。

作用：根据车速传感器信号和G38、G69信号，用以确定换档时刻；确定锁止离合器滑差；保证巡航系统工作（D、3、2档，车速>30km/h）。

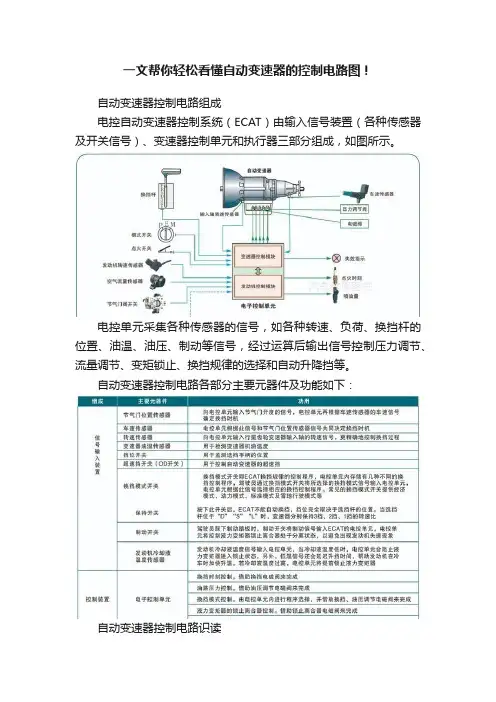

一文帮你轻松看懂自动变速器的控制电路图！
自动变速器控制电路组成

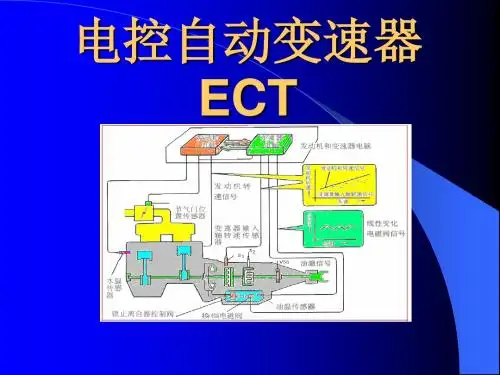

电控自动变速器控制系统（ECAT）由输入信号装置（各种传感器及开关信号）、变速器控制单元和执行器三部分组成，如图所示。

电控单元采集各种传感器的信号，如各种转速、负荷、换挡杆的位置、油温、油压、制动等信号，经过运算后输出信号控制压力调节、流量调节、变矩锁止、换挡规律的选择和自动升降挡等。

自动变速器控制电路各部分主要元器件及功能如下：
自动变速器控制电路识读
以大众CC自动变速器为例，讲解自动变速器电路的识读。

大众CC采用的是09G自动变速器，控制电路如下图所示。

解析▼
1. 输入信号装置
09G型自动变速器电子控制系统所用的传感器包括变速器油温度传感器、变速器输入转速传感器、变速器输出转速传感器等。

发动机控制单元J623（B391、B384数据总线）与自动变速器控制单元J217通过数据总线相连，实现数据的传输，从而控制变速器的工作。

2. 控制单元J217
J217的供电电路为蓄电池正极→熔丝SD16→F189插接器T10o 上的10号端子→插接器T10o上的3 号端子→ J217插接器T52上的40 号端子。

J217的搭铁电路为J217插接器T52上的1 号端子和2 号端子搭铁。

3. 执行器（电磁阀）
J217分别对电磁阀的搭铁回路进行控制，相应的控制端子分别是电磁阀N92→ J217的T52/6端子、电磁阀N282→ J217的T52/32 端子、电磁阀N90→ J217的T52/18 端子等。

内容出自▼▼▼
轻松看懂汽车电路图（升级版）。

通用汽车4T65E型自动变速器电子控制系统解析通用汽车4T65E型自动变速器电子控制系统是一套自动控制变速器的系统，它可以根据车辆的驾驶情况和路况自动调整变速器的工作状态。

该系统包括多个传感器、电控单元、执行器和液压元件，它们相互配合，共同实现变速器的工作。

首先让我们来看看该系统的传感器。

该系统包括转速传感器、油压传感器、视速传感器、排气门位置传感器等。

这些传感器可以实时检测变速器工作时的实时数据，比如车速、转速、冷却液温度等，这些数据可以用于计算变速器的工作状态，从而调整变速器的工作模式。

其次是电控单元。

该系统的电控单元是变速器控制总线的核心，它可以接收传感器的数据，并根据预设的工作模式和算法进行分析和处理，然后发出指令控制变速器的工作状态。

电控单元还可以存储故障码，当传感器系统出现故障时，可以通过读取系统存储的故障码来判断故障原因，有效地提高了系统的维护效率。

执行器是控制变速器工作状态的另一重要组成部分。

该系统的执行器主要包括液压控制阀、离合器和制动器。

当电控单元发出指令时，执行器就会动作，将液压传递到相应的机构，从而调整变速器的工作状态。

比如，在高速行驶时，系统会将离合器和制动器同时工作，以保证变速器的平稳升降档操作。

最后是系统的液压元件。

液压元件是变速器中的核心组成部分，它们主要用于将电控单元发出的信号转化为变速器的工作运动。

比如，在变速器进行升降档操作时，液压控制阀可以改变液压传递的方向和压力，从而改变离合器和制动器的工作状态，达到升降档的目标。

总之，通用汽车4T65E型自动变速器电子控制系统是一套复杂的系统，它可以根据传感器提供的实时数据来调整变速器的工作状态，从而达到平稳、高效的行驶效果。

在日常保养中，我们应该保持传感器的工作状态正常，并定期检查系统的液压元件和执行器，以保证系统的正常工作。

对于通用汽车4T65E 型自动变速器电子控制系统，下面是一些相关数据：1. 转速传感器：这个传感器可以检测车辆行驶时的转速。

自动变速器电控系统的组成及工作原理自动变速器电控系统作为现代汽车的重要部件，其组成和工作原理对于实现汽车平稳换挡和提高燃油效率起着至关重要的作用。

本文将从深度和广度两个方面对自动变速器电控系统进行全面评估，通过逐步探讨其组成和工作原理，帮助读者更深入地理解这一主题。

一、自动变速器电控系统的组成1. 传感器部分在自动变速器电控系统中，传感器是至关重要的组成部分。

其作用是实时感知车辆行驶状态、驾驶员需求、发动机转速等参数，并将这些信息传递给控制模块，以便进行相应的调整。

常见的传感器包括车速传感器、油压传感器、温度传感器等。

2. 控制模块部分控制模块是自动变速器电控系统的核心部分，主要由计算机芯片、程序代码和电路板组成。

其功能是接收传感器传来的信号，根据预设的程序代码进行计算和分析，并控制液压系统以实现换挡等功能。

控制模块的稳定性和智能性直接影响到自动变速器的性能。

3. 液压系统部分在自动变速器中，液压系统起着传递动力、实现换挡和提供润滑的重要作用。

其组成包括液压泵、油管路、离合器和制动器等。

液压系统通过控制液压油的流动和压力，实现了换挡的平稳进行，保障了驾驶的舒适性和车辆的性能。

二、自动变速器电控系统的工作原理1. 车速感知与换挡逻辑自动变速器电控系统通过车速传感器感知车辆当前的速度，根据预设的换挡逻辑和程序代码进行计算，并决定何时进行换挡。

其中，根据加速度传感器和转速传感器的信号，控制模块可以判断出车辆是否需要进行加速、减速或保持状态，实现相应的换挡逻辑。

2. 油压控制与换挡执行液压系统在自动变速器电控系统中起着至关重要的作用。

其工作原理是通过控制液压泵和调节阀的开关，实现驱动离合器和制动器的组合进行换挡。

油压控制的精准度和稳定性关系到换挡的平顺性和可靠性。

3. 驾驶模式与动力输出在自动变速器电控系统中，驾驶员的驾驶模式选择也会对电控系统产生影响。

在运动模式下，控制模块会根据驾驶员的需求加大换挡的速度和频率，以提供更强的动力输出；而在节能模式下，会倾向于提前换挡和降低发动机转速，以达到节能的效果。
