电磁流量计安装要求

电磁流量计的安装要求1.安装位置要选择在无异物和振动的地方：电磁流量计的测量结果受到外部环境的干扰。

因此，在安装电磁流量计时，应避免安装在有振动或者液体中带有颗粒物质的地方。

同时，为了避免电磁流量计受到太阳辐射的影响，应选择安装位置远离直射阳光，以保证测量的准确性。

2.安装位置要选择在管道的垂直部分：电磁流量计的安装位置对其测量的准确性有很大的影响。

应该选择在管道的垂直部分进行安装，以确保流体的正常流动，避免液体堵塞和积聚。

若管道的安装位置有倾斜，会导致流体的流速和流量的不准确。

3.安装位置要选择在离电磁流量计前后一定距离的地方：为了确保电磁流量计的测量精度，应在电磁流量计前后分别安装一定长度的直管段。

这样可以减少流体流动的不稳定性和脉动对测量结果的影响，提高测量的准确性。

一般来说，前后直管段的长度应按照电磁流量计厂家的要求来决定。

4.安装位置要有足够的空间进行维护和检修：为了保证电磁流量计的正常运行，应在安装位置周围留有足够的空间进行维护和检修。

这样可以方便对电磁流量计进行日常的检查和维护，保证其长期稳定运行。

5.安装时应严格按照规定的方法和顺序进行：为了保证电磁流量计的安装质量，应严格按照电磁流量计的安装说明和规定的方法进行操作。

安装人员应具备相关的技术知识和操作经验，以确保安装过程的正确性和安全性。

6.安装时应使用合适的附件和管路连接件：在进行电磁流量计的安装时，应选择适当的附件和管路连接件，以确保其与管道的连接紧密且可靠。

这样可以避免因连接不良导致的漏液和严重损坏。

7.安装过程中应进行严格的检测和校准：为了确保电磁流量计的测量结果准确可靠，安装过程中应进行严格的检测和校准。

这包括对传感器和电子元件进行测试和调试，确保其工作正常和准确。

总之，电磁流量计的安装要求包括选择适当的安装位置、安装前后留有一定的直管段、提供足够的空间进行维护和检修，严格按照安装说明进行操作，并使用合适的附件和管路连接件。

电磁流量计的安装要求1. 选址电磁流量计一般安装在管道上，因此在选址方面需要注意以下几点：1.选址要阔别电磁干扰源，以防止接收到干扰信号而影响测量精度。

2.选址要便利安装、维护和使用，应尽可能地不影响设备的正常生产和运行。

3.选址时应注意管道的直管段要求，通常建议接在确定长度的直管段上，以免管道异常流动影响测量精度。

4.选址时应考虑流量计的用户侧和厂家侧的企业标准、设计标准和国家标准等要求，以确保选址与标准要求相符。

2. 安装方向电磁流量计的安装方向对测量精度有确定的影响，因此需要注意以下几点：1.流量计的进口和出口应依照管道的流动方从来确定，不能装反。

2.流量计的进口和出口应设在同一平面内并且不能有偏差，防止造成流阻和误差。

3. 安装高度电磁流量计的安装高度对测量精度有很大的影响，因此需要注意以下几点：1.流量计的安装高度应充分技术要求，在管道上依据流速和流量计规格限制来选定。

2.安装时应注意把握流量计的上下游方向和高度差要求，以避开对流量计正常作用造成影响。

3.安装时应避开高度差过大或过小，否则会对测量精度产生影响。

4. 管道连接电磁流量计的管道连接需要注意以下几点：1.连接管道的内径应与流量计的口径相当，以保证流动性良好。

2.应接受标准接口的法兰或三通，以保证连接坚固。

5. 接线方式电磁流量计的接线需要注意以下几点：1.进行接线前，应了解设备接线图，明确设备功率、电压、电流、频率等参数。

2.电磁流量计应接到一个稳定的电源上，电源稳定性不能产生大于流量计精度的波动。

同时注意接线的正确性和牢靠性。

6. 初次使用初次使用电磁流量计需要注意以下几点：1.测量前需要进行调零和校准，以确保测量精度。

2.测量前应检查安装和接线有无问题，确保流量计正常工作。

7. 维护保养维护保养电磁流量计需要注意以下几点：1.定期检查流量计的参数是否符合标准要求，是否需要进行校准和调整。

2.定期检查流量计电源和接线是否正常，有无老化等问题。

电磁流量计的安装方法
电磁流量计是一种常用的流量测量仪器，广泛应用于工业生产和市政工程中。

正确的安装方法对于保证电磁流量计的测量精度和稳定性至关重要。

下面将介绍电磁流量计的安装方法，希望能够对大家有所帮助。

首先，在安装电磁流量计之前，需要确认安装位置是否符合要求。

安装位置应该远离电磁干扰源，避免在强磁场、高温、腐蚀性气体或液体环境中安装。

同时，安装位置应该保证流体在流经电磁流量计时是稳定的，避免出现湍流或涡流现象。

其次，安装电磁流量计时需要注意管道的准备工作。

首先，清洁管道内壁，确保没有杂物和污物影响测量精度。

其次，根据电磁流量计的尺寸要求，在管道上切割出合适尺寸的孔，以便安装电磁流量计。

接下来，安装电磁流量计的传感器。

首先，将传感器安装在管道上，确保传感器的安装位置符合要求，并且传感器与管道之间没有空隙。

然后，根据电磁流量计的安装说明，连接好传感器的电缆，确保连接牢固可靠。

最后，对传感器进行固定和密封，以确保传感器的稳定性和密封性。

最后，连接电磁流量计的显示器和控制器。

根据电磁流量计的接线图，正确连接好显示器和控制器，确保连接正确可靠。

然后，对连接处进行绝缘处理，避免出现短路或漏电的情况。

最后，进行电磁流量计的调试和校准工作，确保电磁流量计的正常运行。

总之，电磁流量计的安装方法对于测量精度和稳定性具有重要影响。

正确的安装方法能够保证电磁流量计的正常运行，提高测量精度，减少故障发生。

希望以上介绍能够对大家在安装电磁流量计时有所帮助。

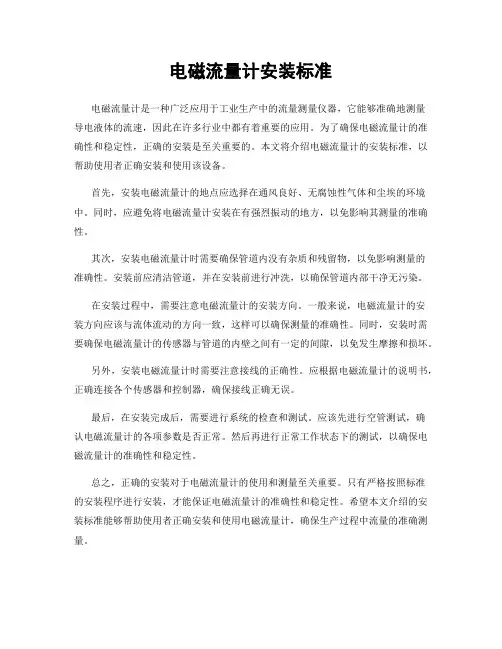

电磁流量计安装标准
电磁流量计是一种广泛应用于工业生产中的流量测量仪器，它能够准确地测量
导电液体的流速，因此在许多行业中都有着重要的应用。

为了确保电磁流量计的准确性和稳定性，正确的安装是至关重要的。

本文将介绍电磁流量计的安装标准，以帮助使用者正确安装和使用该设备。

首先，安装电磁流量计的地点应选择在通风良好、无腐蚀性气体和尘埃的环境中。

同时，应避免将电磁流量计安装在有强烈振动的地方，以免影响其测量的准确性。

其次，安装电磁流量计时需要确保管道内没有杂质和残留物，以免影响测量的
准确性。

安装前应清洁管道，并在安装前进行冲洗，以确保管道内部干净无污染。

在安装过程中，需要注意电磁流量计的安装方向。

一般来说，电磁流量计的安
装方向应该与流体流动的方向一致，这样可以确保测量的准确性。

同时，安装时需要确保电磁流量计的传感器与管道的内壁之间有一定的间隙，以免发生摩擦和损坏。

另外，安装电磁流量计时需要注意接线的正确性。

应根据电磁流量计的说明书，正确连接各个传感器和控制器，确保接线正确无误。

最后，在安装完成后，需要进行系统的检查和测试。

应该先进行空管测试，确
认电磁流量计的各项参数是否正常。

然后再进行正常工作状态下的测试，以确保电磁流量计的准确性和稳定性。

总之，正确的安装对于电磁流量计的使用和测量至关重要。

只有严格按照标准
的安装程序进行安装，才能保证电磁流量计的准确性和稳定性。

希望本文介绍的安装标准能够帮助使用者正确安装和使用电磁流量计，确保生产过程中流量的准确测量。

电磁流量计（水表）安装技术规程电磁流量计（水表）是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表，其通过量测水流切割磁力线所产生的电动势来推算管道中的流量。

一、电磁流量计的分类1.按采用的电源分：有市电供电的电磁流量计和电池供电的电磁水表（也称电池供电电磁流量计）。

以下无特殊要求统称电磁流量计。

2.按转换器的类型分为一体式和分体式。

二、主要用途1.市电供电的电磁流量计转换器为分体型，主要用于大口径管道，如水厂、泵站进出水计量和区域监控计量；由于采用市电供电，对避雷设施要求较高。

2.电磁水表转换器有一体型和分体型，主要用于用水大户水量的贸易结算计量；由于采用电池供电，消除了电源的干扰和雷击的破坏；可安装在空旷场所。

三、安装环境要求1.安装场所应避开铁磁性物体及具有强电磁场的设备(高压线、大电机、变压器等)，以免磁场影响传感器的工作磁场和流量信号。

2.尽量安装在干燥通风之处，避免日晒雨淋，环境温度应在-20～＋60℃，相对湿度小于85%。

3.选择震动小的场所，尽量避免靠近公路。

4.尽可能避开周围环境有高浓度腐蚀性气体或液体。

5.电磁流量计周围应有充裕的空间，便于安装和维护。

如图1。

图16.在所有情况下，尤其在表井中安装时，应用离地面足够高度安装水表和管件方法以免污染。

需要时，表井应提供积水井或排水槽排水。

7.电磁流量计不应受由管子和管件引起的过度应力。

需要时，水表应装在支墩或托架上。

此外，水管的上游和下游应适当地固紧，以保证在一侧拆开或卸下时，不致由于水的冲击使设施零件移动。

四、辅助件的安装1.安装方向要与标示一致，同时电极轴线平行于地平线，不要处于垂直于地平线。

2.电磁流量计应避免安装在管道的最高位，防止积聚气泡，确保管网满管。

3.电磁流量计安装时，应与管网同轴。

其轴线偏离不得超过2MM。

4.如果两个以上的电磁流量计彼此并行安装，电磁水表的距离必须大于1m。

5.电磁流量计两端应有足够直管段，其中前直管段要求：DN＜300mm：≥3DN；DN≥300mm: ≥5DN。

电磁流量计的安装要求作者: 日期:电磁流量计的安装要求2008-09-24 09:57 来源：国电中自安装场所的选择为了使电磁流量计工作稳定可靠，在选择安装地点时应注意以下几方面的要求：1.尽量避开铁磁性物体及具有强电磁场的设备（大电机、大变压器等），以免磁场影响传感器的工作磁场和流量信号。

2.应尽量安装在干燥通风之处，避免日晒雨淋，环境温度应在-20〜+ 60 C,相对湿度小于85% 。

3.流量计周围应有充裕的空间，便于安装和维护。

安装建议电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内（如:弯头、切向限流或上游有半开的截止阀）则与测量无关。

如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时则应采取一些措施以稳定流速分布：a.增加前后直管段的长度；b.采用一个流量稳定器；c.减少测量点的截面。

水平和垂直安装传感器可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电极的影响，电极轴向保持水平为好。

垂直安装时，流体应自下而上流动。

传感器不能安装在管道的最高位置，这个位置容易积聚气泡。

传感器不能安装在管道的爆高位st确保满管安装确保流量传感器在测量时，管道中充满被测流体，不能出现非满管状态。

如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。

弯管、阀门和泵之间的安装为保证测量的稳定性，应在传感器的前后设置直管段，其长度由下图给出。

如做不到则应采用稳流器或减小测量点的截面积。

弯管、爾门和泵之间的安装传感器不能安装在泵的进水口为避免负压，传感器不能安装在泵的进水口，而应安装在泵的出水口。

传感器的进口直管段和出口直管段比较理想的安装地点应选择测量点前后有足够的直管段。

进口直管段应>5D , 出口直管段> 3D（D为传感器公称口径）。

插入式进口直管段应 > 20 D ,出口直管段>7D（D为传感器公称口径）。

min 3D管道出口为放空时的安装当出口为放空状态时，传感器不应安装在管道放空之处，应安装在较低处。

电磁流量计的正确安装方法
如果要想电磁流量计测量更加精准，其安装方法也是非常重要的，那么如何进行电磁流量计的安装呢？新航仪表根据多年的生产和安装服务
经验，得出以下的安装方法：
1、要把传感器安装在干燥通风处，不要安装在环境温度过高的地方，不应受强烈振动，不要和具有强烈磁场的设备安装在一块，不要安装在有腐蚀性气体的场合。

安装地点要便于检修。

这是保证传感器正常运行的环境条件。

2、变送器有条件的话最好垂直安装，流向自下而上。

3、传感器的两端最好安装阀门和旁路。

4、传感器的外壳与金属管两端一定要有良好的接地，转换器外壳也应接地。

5、传感器和转换器之间的信号一定要用屏蔽导线传输。

这样就避免干扰信号，信号电缆和电源线不可以平行放在同一电缆钢管内。

信号电缆长度一般不得超过30m
6、转换器安装地点应避免交、直流强磁场和振动，环境温度为-20-50℃，不含有腐蚀性气体，相对湿度不大雨80%。

7、为了避免流速分相对测量的影响，流量调节阀应设置在传感器下游。

电磁流量计安装图
安装地点的选择
为了使变送路工作可靠稳定，在选择安装地点时应注意以下几个方面的要求：
⑴尽量避开铁磁性物体及具有强电磁场的设备(如大电机、大变压器的等)，以免磁场影响传感器的工作磁场和流量信号。

⑵应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装。

⑶应尽量避免日晒雨淋，避免环境温度高于60℃及相对湿度大于95%。

⑷选择便于维修，活动方便的地方。

⑸流量计应安装在水泵后端，决不能在抽吸侧安装；阀门应安装在流量下游侧。

安装要求
为了你正确的测量，在选择管道上位置时应注意以下几点要求：
⑴传感器既可在直管道上安装，也可以在水平或倾斜管道上安装，但要求二电极的中心连线处于水平状态。

⑵介质在安装位置应该满管流动，避免比满管及气体附着在电极上。

⑶对于液固两相流体，最好采用垂直安装，使被传感器衬里磨损均匀，延长使用寿命。

⑷流量计安装位置介质不满管时，可采取抬高流量半后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计。

(见图)
⑸修改管道的安装方法：
当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但前后直管段至少须满足：前直管段≥5DN,后直管道≥2DN(DN 为管径)
⑹前后直管段为流量计前≥5DN，后端≥2DN。

电磁流量计的安装要求流量计常见问题解决方法电磁流量计的安装要求为了你正确的测量，在选择管道上位置时应注意以下几点要求:⑴传感器既可在直管道上安装，也可以在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。

⑵介质在安装位置应当满管流动，避开比满管及气体附着在电极上。

⑶对于液固两相流体，可以接受垂直安装，使被传感器衬里磨损均匀，延长使用寿命。

⑷流量计安装位置介质不满管时，可实行抬高流量半后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计。

（见图）⑸修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但前后直管段至少须充分：前直管段25DN,后直管道22DN（DN为管径）⑹前后直管段为流量计前25DN,后端22DN这些问题大家已经很谙习了，把它摆列出来是想进一步发掘更有效的使用阅历。

1、电磁流量计是容积式液体流量计，在测量时应保证流量计内的液体是充分管道的。

为使流速平稳，流量计前后应有大于5D和2D的直管段。

流量计口径大小的选择应使最小最大流量时的流速在保证测量精度的范围内。

2、当不得不装在自上而下的垂直管道上时，流量计应装在管道的下部，且流量计下游装有节流阀门使下游产生一背压。

3、当测量简单积渣附着的介质时，不要将流量计安装在倾斜管道的最低点。

在管低端安装清洗阀或盲板，定期清洗内壁附着物。

4、在振动猛烈的现场应将传感器和转换器分开安装。

口径至≥DN350的流量计两端应设支架或吊架。

5、安装在塑料管道或带内衬管道上必需使用接地环。

如接地环和测量电极由不同材料制成，会引起电化学腐蚀损坏电极。

电极材质选配不当，被测介质会使电极极化而减弱信号的电势。

因此，电极材料的选择也应引起注意，可参阅说明书及与制造厂商讨。

6、有些工况需在管道内注入化学药品，注入后会导致液体导电率不匀对电磁流量计输出信号产干扰。

对此，可接受在流量计下游注入,如需在上游注入则注入点应与流量计保持确定距离，使液体混合均匀。
