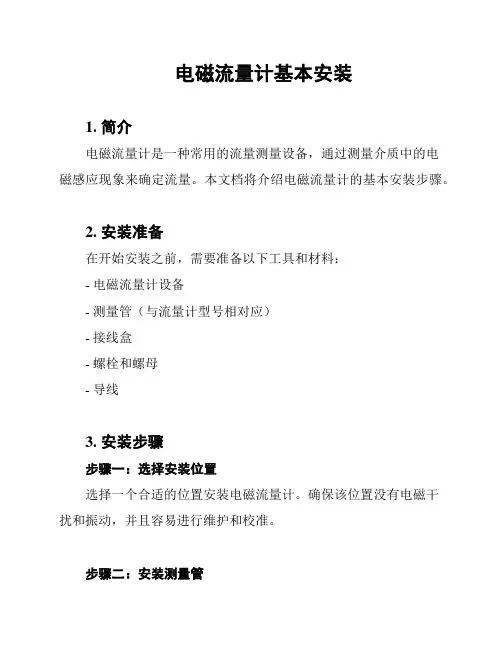

电磁流量计的安装要求
电磁流量计的安装要求1.安装位置要选择在无异物和振动的地方：电磁流量计的测量结果受到外部环境的干扰。
因此，在安装电磁流量计时，应避免安装在有振动或者液体中带有颗粒物质的地方。
同时，为了避免电磁流量计受到太阳辐射的影响，应选择安装位置远离直射阳光，以保证测量的准确性。
2.安装位置要选择在管道的垂直部分：电磁流量计的安装位置对其测量的准确性有很大的影响。
应该选择在管道的垂直部分进行安装，以确保流体的正常流动，避免液体堵塞和积聚。
若管道的安装位置有倾斜，会导致流体的流速和流量的不准确。
3.安装位置要选择在离电磁流量计前后一定距离的地方：为了确保电磁流量计的测量精度，应在电磁流量计前后分别安装一定长度的直管段。
这样可以减少流体流动的不稳定性和脉动对测量结果的影响，提高测量的准确性。
一般来说，前后直管段的长度应按照电磁流量计厂家的要求来决定。
4.安装位置要有足够的空间进行维护和检修：为了保证电磁流量计的正常运行，应在安装位置周围留有足够的空间进行维护和检修。
这样可以方便对电磁流量计进行日常的检查和维护，保证其长期稳定运行。
5.安装时应严格按照规定的方法和顺序进行：为了保证电磁流量计的安装质量，应严格按照电磁流量计的安装说明和规定的方法进行操作。
安装人员应具备相关的技术知识和操作经验，以确保安装过程的正确性和安全性。
6.安装时应使用合适的附件和管路连接件：在进行电磁流量计的安装时，应选择适当的附件和管路连接件，以确保其与管道的连接紧密且可靠。
这样可以避免因连接不良导致的漏液和严重损坏。
7.安装过程中应进行严格的检测和校准：为了确保电磁流量计的测量结果准确可靠，安装过程中应进行严格的检测和校准。
这包括对传感器和电子元件进行测试和调试，确保其工作正常和准确。
总之，电磁流量计的安装要求包括选择适当的安装位置、安装前后留有一定的直管段、提供足够的空间进行维护和检修，严格按照安装说明进行操作，并使用合适的附件和管路连接件。
电磁流量计安装及接线方法
电磁流量计安装及接线方法电磁流量计安装点的选择为了使流量计工作可靠稳定，在选择安装点时应注意以下要求：⑴尽量避开铁磁性物体，高射频，强震动干扰源及具有强电磁场设备（如大功率电机、大型变压器等），以免磁场影响传感器的工作磁场和流量信号⑵应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装⑶应尽量避免日晒雨淋，环境温度应在-20--60℃及相对湿度小于95%⑷选择便于维修，活动方便的地方⑸流量计应安装在水泵后端，决不能在抽吸侧安装；阀门应安装在流量下游侧电磁流量计安装注意事项⑴传感器既可在直管道上安装，也可以在水平或倾斜管道上安装，但要求a二电极的中心连线处于水平状态。
⑵介质在安装位置应该满管流动，避免不满管及气泡附着在电极上正确位置错误位置⑶对于液固两相流体，最好采用垂直安装，使被传感器衬里磨损均匀，延长使用命。
垂直上升⑷流量计安装位置介质不满管时，可采取抬高流量管后端管路的方法,使其满管，严禁在管道最高点和出水口安装流量计。
略微上升⑸修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥形管或修改部分管道，使其与传感器同口径，但前后直管段至少须满足：前直管段≥5D,后直管道≥2D(D为管径)⑹前后直管段为流量计前≥5D，后端≥2D(7)不把流量计安装在被测流体电导率极不均匀的地方。
在上游有化学物质注入的情况下，极易导致电导率的不均匀性，从而对流量指示产生严重干扰。
在这种情况下，建议将注入口移到下游管道。
如果必须从流量计上游注入化学物质，则流量计应尽量远离注入口（一般在20D以上）,以保证液体充分混合均匀。
注入化学物质(8)自由落差式流量计的安装示意图如下：(9)大口径流量计（DN200以上）安装时建议在安装管线上加接弹性管件(10)明渠或非满管管道安装流量计时安装位置应低于明渠底部以保证流量计满管。
安装排污阀（在管道最低处）及清洗孔，以排放沉淀物及清洗流量计测量管。
电磁流量计安装示意图
电磁流量计安装示意图3.1 安装注意事项⑴ 内部电路板和其他零件的更换及相关操作必须由专业工程师或技术人员进行。
⑵ 打开壳盖前，须保证设备断电至少10min 。
壳盖的打开须由专业工程师或技术人员进行。
⑶ 防爆型的转换器必须转移到一个安全的区域进行维修保养、拆卸、再组装。
⑷ 转换器电路板组件中包含敏感部件，可能会被静电损坏。
小心操作以免直接接触电子部件或电路板上的电路图案，必要时需采取相应的防静电措施。
3.2电气接线3.2.1 Z 系列接线3.2.1.1 一体式转换器接线端子说明L N -C O M M P O U T A L M 1A L M 2C O M M I O U T T R X －T R X ＋I V I NLDG-L-C500接线端子3.2.1.2 分体式转换器接线端子说明两路报警输出SIG1 信号1SGND 信号地 SIG2 信号2DS1 激励屏蔽1DS2 激励屏蔽2接分体型传感器EXT+ 励磁电流+ EXT- 励磁电流-VDIN 电流两线制24V 接点 IOUT 模拟电流输出 ICOM模拟电流输出地模拟电流输出POUT 流量频率(脉冲)输出 PCOM 频率(脉冲)输出地频率或脉冲输出ALML 下限报警输出ALMH 上限报警输出 ACOM报警输出地TRX+TRX-通讯输入通讯输入232通讯地通讯输入TCOMLDG-S400接线端子Φ2冷压端头RVVP2×32/0.2LDG-S400信号电缆示意图3.2.1.3 电磁流量计模拟量输出接线说明⑴ 模拟量输出模拟量输出分成两种信号制：0~10mA 和4~20mA 信号制。
使用时，用户通过参数设置在两种信号制中选择一种即可。
模拟量电流输出内部为24V 供电，0~20mA 信号制下，可驱动750Ω的负载电阻。
模拟量电流输出对应流量的百分比流量，即： 对于0~10mA 信号制，电流零点为0mA 。
对于4~20mA 信号制，电流零点为4mA 。

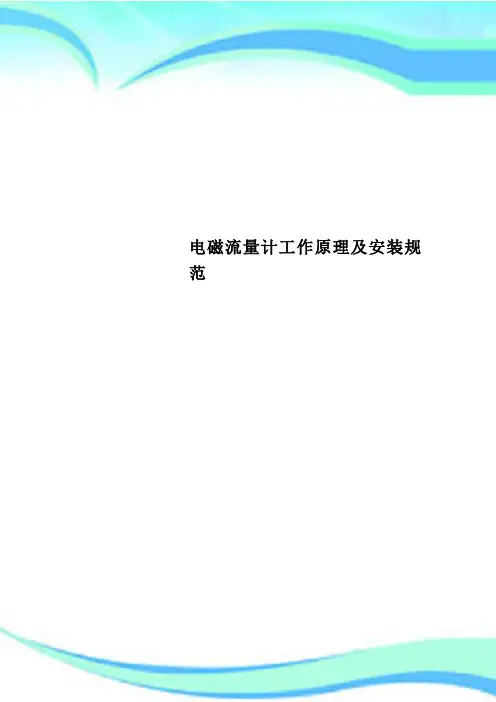

电磁流量计工作原理及安装规范
电磁流量计工作原理及安装规范————————————————————————————————作者：————————————————————————————————日期：电磁流量计工作原理及安装规范概述电磁流量计（Electromagnetic Flowmeter）是由直接接触管道介质的传感器和上端信号转换器两部分构成。
它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μs/cm的导电液体的流量，是一种测量导电介质流量的仪表。
除了可以测量一般导电液体的流量外，还可以用于测量强酸、强碱等强腐蚀性液体和均匀含有液固两相悬浮的液体，如泥浆、矿浆、纸浆等。
电磁流量计电磁流量计特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他电磁流量计英文菜单所带来的不便。
另外我们独家设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。
电磁流量计在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。
采用电磁感应原理测量介质流体流速的电磁流量计。
它在管道的两侧加一个磁场，被测介质流过管道就切割磁力线，在两个检测电极上产生感应电势，其大小正比于流体的运动速度。
可以用于测量酸、碱、盐溶液、水煤浆、矿浆、砂浆灰泥、纸浆、树脂、橡胶乳、合成纤维浆和感光乳胶等各种悬浮物、气化汽和粘性物质的流量。
电磁流量计密封性能好，还可用于自来水和地下水道系统。
而且测量过程不与流体接触，适于制药、生物化学和食品工业。
这种流量计还可检测血液流量。
它的量程比约为100:1，精度一般为1%，由于这种传感器必须保持管道内电阻和测量电路阻抗之间有一定比例关系，因此在制造上有一定困难。
当被测介质的电导率约为10欧姆·厘米时就开始产生困难，电导率更低时就产生原理性困难。
当电导率为10欧姆·厘米时，就达到导电介质和电介质之间的“分界线”，热噪声电平随内阻的增大而显著增加。
《电磁流量计》课件
电磁流量计的使用注意事项
温度限制
电磁流量计的可用温度范围有限，不应受到高温或低温的影响。
介质特殊性
不同液体介质的导电性不同，应根据介质的特性对电磁流量计的使用加以考虑。
维护保养
电磁流量计应定期清洗、校准和进行故障排查。
电磁流量计的未来市场前景分析
市场规模
未来几年，电磁流量计市场将保持稳定增长，市场 规模将达到65亿美元左右。
检查电磁流量计和周围环境的 绝缘性能。
电磁流量计与其他流量计的比较
电磁流量计
优点：适用于各种不同的液体和 气体，不受粘度和浓度变化的影 响。缺点：仅适用于导电性液体 和气体，高成本。
超声波流量计
优点：无移动部件，不会对流体 本身产生影响。缺点：需通过液 体中传播出去的超声波信号来计 算流速，误差较大。
电磁流量计PPT课件
欢迎来到这个关于电磁流量计的PPT课件。本课程将详细介绍电磁流量计的基 本概念、应用和市场前景，让您全面了解该技电磁流量计是一种通过测量 导体中的电磁感应产生的电 动势来测量流量的设备。
分类
有插入式电磁流量计、管道 式电磁流量计和电磁式开孔 流量计等多种不同类型。
电磁流量计的技术指标解析
精度 流量范围
重复性 稳定性
测量的准确度，通常以分数表示（例如0.5%）。
指能够准确测量的流量范围，通常以最大和最小 值上限表示。
重复性为测量结果的方差，通常以分数表示。
稳定性表示测量结果的波动幅度，通常以分数表 示。
电磁流量计的生产制造流程
制造流程
• 设备设计和方案选择 • 原材料采购 • 组装和制造 • 测试和校准 • 售后服务和支持
涡街流量计
优点：适用于高粘度液体和蒸汽 的计量。缺点：易受到流场的干 扰，测量精度有限。
电磁流量计安装规范ppt
6.2电磁流量计的初装配调试 应侧重于以下分析和检查
—仪表使用工况是否符合要求（湿度、压力、流速、防护等级等） —仪表选型是否正确 —仪表安装是否合理（接地、前后直管段、接线）忌讳五种安装方式 —聚气点——应避免气泡聚集 —非满管——保证测量时满管状态 —虹吸口——不能产生虹吸现象 —前置阀——调节阀应安装在流量计下游 —后抽泵——上游装泵排除负压
2、如何进行小流量切除
传统方法：
选用小流量切除菜单（ Low Flow Cutoff），以 满量程的百分比为切割单位
例：IFC090进入Fct1.03菜单
设置为 1% - 2%
第一数值
第二数值
（第一数值为切除点，第二数值为恢复点，有一回差）
第二数值必须>第一数值
四、电磁流量计各部分组件解析
信号转换器 +
三、电磁流量计工作的三要素 1、导体（导电介质）--只能测量导电介质
2、磁场（磁通密度）--磁场存在与磁通恒 定是正确测量的保证 3、切割（流 速）--实际测量流速为速度 式流量计
3.1含气泡及固体介质测量问题
—电磁流量计允许气泡含量—高至3%，允许固体含量—高至30% —气泡及固体含量介质测量时，电极噪声增强，流量计输出信号及显示出现波动 —通过开启噪声检测、滤波、抑制及脉动滤波菜单的方式，实现正常运行
Flowrate
+...............S totalizer
I..........P Overran ge
KROHNE
脉冲（容量） 比如 1个脉冲代表1升水
阀门
4.2转换器
4.2.1转换器将来自传感器的反应流量的微小电压信号转换成自动化系统中标
准的电流、频率及脉冲信号，并且呈现瞬时和累计流量，有的还具有通讯
电磁流量计的安装规范
电磁流量计的安装规范1、安装场所的要求1）测量混合相流体时，选不会引出相分离的场所；测量双组分液体时，避免装在混合尚未均匀的下游；测量化学反应管道时，要装在反应充分完成段的下游；2）尽可能避免测量管内变成负压；3）选择震动小的场，特别对一体型的电磁流量计；4）避免附近有大电机、大变压器等，以免引起电磁场干扰；5）易于实现传感器单独接地的场所；6）尽可能避开周围环境有高浓度腐蚀性气体；7）介质温度：分体型-10℃～+80℃（PTFE和F46衬里-10℃～+160℃）一体型-10℃～+80℃；环境温度：-20℃～+50℃8）尽可能避免受阳光直照；2、安装直管段的要求电磁流量计为获得正常测量精度，电磁流量计传感器上游要有一定长度直管段，但其长度要求要比其他流量计较低。
90度弯头、T形管、同心异径管、全开闸阀后要离传感器进口端法兰连接面5D直径长度的直管，不同开度的阀则需要10D；下游直管段为（2-3D）；但要防止蝶阀阀片伸入到传感器测量管内。
3、安装位置和流动方向电磁流量计传感器安装方向水平、垂直或倾斜（流体必须水平或倾斜向上方向流动）均可，不受限制。
但要保证测量管与工艺管道同轴。
其轴线偏离不得超过2mm。
测量固液两相流体选择垂直安装，自下而上流动。
这样能避免水平安装时衬里下半部局部磨损严重，低流速时固相沉淀等缺点。
在传感器邻近管道进行焊接或火焰切割时，要采取隔离措施，防止衬里受热，且必须确认电磁流量计的转换器信号线未连接，防止损坏转换器。
水平安装时要使用电极轴线平行于地下线，不要处于垂直于地平线，因为处于地部的电极易被沉积物覆盖，顶部电极易被液体中偶存气泡擦过遮住电极表面，使输出信号波动。
电磁流量计的安装示意图
电磁流量计的安装示意图建议：电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内（如：弯头、切向限流或上游有半开的截止阀）则与测量无关。
如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时则应采取一些措施以稳定流速分布：a. 增加前后直管段的长度；b. 采用一个流量稳定器；c. 减少测量点的截面。
1）水平和垂直安装传感器可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电极的影响，电极轴向保持水平为好。
垂直安装时，流体应自下而上流动。
2）传感器不能安装在管道的最高位置，这个位置容易积聚气泡。
3）确保满管安装：确保流量传感器在测量时，管道中充满被测流体，不能出现非满管状态。
如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。
4）弯管、阀门和泵之间的安装：为保证测量的稳定性，应在传感器的前后设置直管段，其长度由下图给出。
如做不到则应采用稳流器或减小测量点的截面。
5）传感器不能安装在泵的进水口：为避免负压，传感器不能安装在泵的进水口，而应安装在泵的出水口。
6）传感器的进口直管段和出口直管段：比较理想的安装地点应选择测量点前后有足够的直管段。
进口直管段应≥5D，出口直管段≥3D(D为传感器公称口径）。
插入式进口直管段应≥ 20 D ，出口直管段≥7D(D为传感器公称口径）。
7）管道出口为放空时的安装：当出口为放空状态时，传感器不应安装在管道放空之处，应安装在较低处。
传感器安装在管道下方处时，应保证传感器内被液体充满，不能出现空管状态。
8）联安装和平行安装：如果有几个传感器需要按顺序串联在同一管道上，每个传感器之间的距离至少应为2个传感器的长度。
如果两个以上的传感器彼此并行安装，传感器的距离必须大于1m。
电磁流量计PPT课件
夹装连接时近年发展的连接方式，传感器本身无法兰，以 较长的螺栓夹持在管道两法兰之间接入管系。本方式传感器体 积小重量轻，对于不同压力规范和标准管系法兰孔距适应性强； 但只适用于较小管径（200mm一下）,承受液体工作压力较低。
按流量传感器与管道连接方式
(3) 卫生型连接 下图中式卫生型连接一例，与国际制酪联合会IDF加
本类仪表在我国一般流程工业中应用还属探索阶 段，20世纪60～70年代曾成功地应用于测量电解槽常 温泵流量；有色冶金工业也曾试用于测量熔锌液流量， 因锌液在测量管内壁结垢及氧化锌等原因，未使用成 功。
按激磁电流方式
2、交流激磁 早期电磁流量计用于50Hz工频市电激磁，产生正弦波交变磁
场；采用交流激磁的理由是为了避免像用直流激磁时电磁表面产 生极化现象，但是由于易受市电锁引起的与流量信号同相应各种 感应噪声的叠加，形成零点漂移等，现在已渐被低频矩形波激磁 所代替。这些叠加的感应噪声是由以下一些原因产生的。
电磁流量计概述
电磁流量计(Eletromagnetic Flowmeters简称 EMF)是利用法拉第电磁感应定律制成的一种测 量导电液体体积流量的仪表。1922年威廉斯首 先应用电磁流量仪表于封闭圆管，1961年 Krohne公司第一次把电磁流量计应用于工业。 50年代初EMF实现了工业化应用，近年来世界 范围EMF产量约占工业流量仪表台数的5%～ 6.5%。 70年代以来出现键控低频矩形波激磁 方式，逐渐替代早期应用的工频交流激磁方式， 仪表性能有了很大提高，得到更为广泛的应用。
插 入 式 电 磁 流 量 计
按流量传感器电极是否与被测液体 接触
(1) 接触型电极 与液体接触的电极是EMF的传统结构，通常为一对电极，
大口径仪表业有用两对电极。非满管型EMF也有用3对电机或 条形电极。 (2) 非接触型电极
按流量传感器与管道连接方式
(3) 卫生型连接 下图中式卫生型连接一例，与国际制酪联合会IDF加
本类仪表在我国一般流程工业中应用还属探索阶 段，20世纪60～70年代曾成功地应用于测量电解槽常 温泵流量；有色冶金工业也曾试用于测量熔锌液流量， 因锌液在测量管内壁结垢及氧化锌等原因，未使用成 功。
按激磁电流方式
2、交流激磁 早期电磁流量计用于50Hz工频市电激磁，产生正弦波交变磁
场；采用交流激磁的理由是为了避免像用直流激磁时电磁表面产 生极化现象，但是由于易受市电锁引起的与流量信号同相应各种 感应噪声的叠加，形成零点漂移等，现在已渐被低频矩形波激磁 所代替。这些叠加的感应噪声是由以下一些原因产生的。
电磁流量计概述
电磁流量计(Eletromagnetic Flowmeters简称 EMF)是利用法拉第电磁感应定律制成的一种测 量导电液体体积流量的仪表。1922年威廉斯首 先应用电磁流量仪表于封闭圆管，1961年 Krohne公司第一次把电磁流量计应用于工业。 50年代初EMF实现了工业化应用，近年来世界 范围EMF产量约占工业流量仪表台数的5%～ 6.5%。 70年代以来出现键控低频矩形波激磁 方式，逐渐替代早期应用的工频交流激磁方式， 仪表性能有了很大提高，得到更为广泛的应用。
插 入 式 电 磁 流 量 计
按流量传感器电极是否与被测液体 接触
(1) 接触型电极 与液体接触的电极是EMF的传统结构，通常为一对电极，
大口径仪表业有用两对电极。非满管型EMF也有用3对电机或 条形电极。 (2) 非接触型电极
《电磁流量计》课件
清洁与整理
用干净的布擦拭流量计的 表面，去除灰尘和污垢。
连接检查
检查所有连接是否牢固， 没有松动或脱落。
定期保养
定期清洗
根据使用情况，定期拆下流量计 进行清洗，去除内部的沉淀物和
污垢。
更换磨损件
检查并更换已经磨损的部件，如密 封圈、轴承等。
检查电气性能
定期检查流量计的电气性能，确保 正常工作。
故障排除
识别故障症状
了解常见的故障症状，如流量计 不工作、读数不准确等。
检查电源和信号线
检查电源和信号线是否正常，没 有断路或短路。
联系专业维修
对于无法解决的故障，应联系专 业人员进行维修。
使用注意事项
避免剧烈震动
避免流量计受到剧烈震动，以免影响测量精度。
避免超量程使用
不要让流量超过流量计的量程范围，以免损坏流 量计。
缺点
对管道振动和流体电导率有一定 要求，可能需要定期校准等。
04
电磁流量计的安装与 调试
安装前的准备
01
02
03
了解产品规格
熟悉电磁流量计的型号、 尺寸和接口要求，确保选 购的产品符合实际需求。
现场勘查
对安装环境进行实地考察 ，评估是否满足安装条件 ，如空间、电源、管道等 。
准备工具与材料
根据安装需要，提前准备 好螺丝刀、扳手、胶带等 必要的工具和材料。
信号处理
信号处理是电磁流量计的重要组成部 分，它负责将感应电势转换为可测量 的电信号。
通过信号处理，可以进一步确保测量 结果的准确性和稳定性。
信号处理电路通常包括放大器、滤波 器、转换器和微处理器等，用于提高 信号的信噪比、消除干扰和进行数据 处理。
流量计的分类
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Q DN 2 *V
4
Q----流量--------------------------m3/h, L/min, L/S DN---传感器的测量管口径-----mm V-----流速--------------------------m/s (流量Q、口径DN、流速V之间的对应关系）
3.4.2 电磁流量计的测量流速是有范围限定的
V：0—0.3m/s
0—12m/s
以流速的概念来评量测量范围是最合理的
3.4.3 电磁流量计的测量精度与测量介质的流速密切相关 流速越低，测量误差越大
注：认为测量不准时，必须分析测量流速的状态
3.4.4讨论两个问题
精度问题
—精度的含义：仪表精度为测量允 许的最大误差
误差分类：
1.绝对误差： 测量值与真实值之差
2.13、可以水平、垂直安装，但要保证与测量管道同轴， 并保证测量管道内充满液体
2.14、在安装流量计的管道应该有可切断管道内介 质的阀门，方便流量计的日常检修、维护。工艺不 允许流量中断时，可在安装流量计的管道上加旁通 管道
2.15、流量计安装在通风处，避免日晒雨淋，环境温度应 在-20—+60℃，相对湿度小于85％
2.4流量计外壳、被测流体和管道连接法兰三者之间应做等位连接， 并做相应接地。流量计本体法兰的接地螺丝孔与配对法兰的接地 螺丝孔要对齐，避免偏差较大造成接地线不够长而无法安装。
2.5、远离大功率设备，如大功率电机。
2.6、留有必要的维修空间，方便后期的维护、检 修、离地2米应加检修平台。
2.7、流量计传感器有明确的流量标示时，应按标 定方向安装
三、电磁流量计工作的三要素 1、导体（导电介质）--只能测量导电介质
2、磁场（磁通密度）--磁场存在与磁通恒 定是正确测量的保证 3、切割（流 速）--实际测量流速为速度 式流量计
3.1含气泡及固体介质测量问题
—电磁流量计允许气泡含量—高至3%，允许固体含量—高至30% —气泡及固体含量介质测量时，电极噪声增强，流量计输出信号及显示出现波动 —通过开启噪声检测、滤波、抑制及脉动滤波菜单的方式，实现正常运行
DN10—DN1600mm——±(0.2%+1mm/s)
DN2.5—DN6mm
DN>1600mm
——±（0.3%+2mm/s)
2.相对误差：绝对误差与真值的比值
百
分数
2.1相对误差的两种表示方法
量程误差——of.F.S
测量值误差——of.M.S
2.2用测量误差表示的精度远高于同3.00
2.50
2.00 误差％ 1.50
1.00
相对误差 引用误差
0.50
0.00
0
2
4
6
8 10 12 V(m/s)
—不同规格型号的电磁精度不同
±1%————————K300
± 0.5%———————K450
±0.3%——————— IFM4080,OPTIFLUX4100
±0.2%———————OPTIFLUX4300
±0.15%———————OPTIFLUX5300
—相同规格电磁不同口径测量误差不同
例子OPTIFLUX4300
a、管道最高点，易集聚气泡。 b、安装在向下的管道上游。
安装图例
2.2在垂直的管道上安装时，被测流体的流向应自下而上， 在水平的管道上安装时，两个测量电极不应在管道的正 上方和正下方位置。
2.3入口直管段管道应大于5D，出口直管段管道应大于2D。 有具体安装要求的应根据电磁流量计说明书进行安装。
2.8、流量计进线口前，线缆及穿线管应有向下的 弯曲，并在最低处开口，以免进水，造成短路、 腐蚀
2.9、流量计安装时应先将法兰焊好后，再安装流量计，不 能直接带流量计传感器直接焊接法兰，以免焊渣将内衬烧坏
2.10、转换器和传感器之间的信号线不能大于50m，且信号线必须 用镀锌管套穿
2.11、为避免负压，传感器不能安装在泵进口，而应安装在泵出口 2.12、传感器在塑料管道上或有绝缘衬里的管道上安装，传感器两端 必有接地环、或接地法 兰或带有接地的电极 短管
转换器
电磁流量计由传感器、转换器、电缆连接线三部分组成，缺一不可。 如电缆连接线很短，安装在流量计壳体内，传感器与转换器组成一体 为一体型流量计。 如传感器与转换器分开独立安装，则称分体型电磁流量计。
注：切记电缆连接线也是电磁流量计的重要组成部分。
1.2传感器组成
1.4电磁流量计测量原理 法拉第电磁感应定律
3.2传 感器测量管内必须保持恒定磁通密度 3.2.1测量管内磁场是由励磁电流流过上下两个励磁线圈，
产生感应电动势 3.2.2 必须保证测量线圈的正常通路 1.励磁线圈断路、短路的检查十分必要（IFC300/100均有自诊断功能，
会有提示） 2.励磁线圈阻值从十几Ω—150Ω之间
（历代产品）
3.2.3 必须保证励磁线圈的绝缘性
任一端对地的绝缘电阻必须大于10MΩ，否则引起 仪表输出的波动（接
线端子受潮为常见故障）
3.3电磁流量转换器必须提供恒定励磁电流—励磁电流变化对流量 的测量影响是对应的全反应 —电磁流量转换器是以恒流源模式 提供励磁电流（不受励磁线圈电阻变化影响）
3.4 电磁流量计实际测量的是导电液态介质的流速 3.4.1 当口径固定时，一定的流速对应一定的流量
电磁流量计
内容摘要
一、电磁流量计的原理图 二、电磁流量计的安装要求 三、流量计的三要素和参数分析 四、流量计各部分组件解析 五、电磁流量计的检测与实验 六、电磁流量计出现的故障及处理方法
1.1电磁流量计三大组成部分
连接电缆
转换器
传感器
一体型电磁流量计（C）
传感器
＋ 连接电缆
分体型电磁流量计（F）
E K BDV
E : 感应电动势 K : 仪表常数 B : 磁感应强度 D : 测量管直径 V : 平均流速
1.3流量计转换器内部结构原理图
1.5流量计工作原理
电磁流量测量原理_高清.mp4
二、电磁流量计的安装要求及注意事项
2.1、根据测量原理，电磁流量计测量管必须满管状态非满管（液位 超过电极平面），流量计测量不准空管时，电磁流量计转换器呈现 随即状态，可在零位、可超满度、可在波动状态.电磁流量计安装 位置应避免以下位置。
4
Q----流量--------------------------m3/h, L/min, L/S DN---传感器的测量管口径-----mm V-----流速--------------------------m/s (流量Q、口径DN、流速V之间的对应关系）
3.4.2 电磁流量计的测量流速是有范围限定的
V：0—0.3m/s
0—12m/s
以流速的概念来评量测量范围是最合理的
3.4.3 电磁流量计的测量精度与测量介质的流速密切相关 流速越低，测量误差越大
注：认为测量不准时，必须分析测量流速的状态
3.4.4讨论两个问题
精度问题
—精度的含义：仪表精度为测量允 许的最大误差
误差分类：
1.绝对误差： 测量值与真实值之差
2.13、可以水平、垂直安装，但要保证与测量管道同轴， 并保证测量管道内充满液体
2.14、在安装流量计的管道应该有可切断管道内介 质的阀门，方便流量计的日常检修、维护。工艺不 允许流量中断时，可在安装流量计的管道上加旁通 管道
2.15、流量计安装在通风处，避免日晒雨淋，环境温度应 在-20—+60℃，相对湿度小于85％
2.4流量计外壳、被测流体和管道连接法兰三者之间应做等位连接， 并做相应接地。流量计本体法兰的接地螺丝孔与配对法兰的接地 螺丝孔要对齐，避免偏差较大造成接地线不够长而无法安装。
2.5、远离大功率设备，如大功率电机。
2.6、留有必要的维修空间，方便后期的维护、检 修、离地2米应加检修平台。
2.7、流量计传感器有明确的流量标示时，应按标 定方向安装
三、电磁流量计工作的三要素 1、导体（导电介质）--只能测量导电介质
2、磁场（磁通密度）--磁场存在与磁通恒 定是正确测量的保证 3、切割（流 速）--实际测量流速为速度 式流量计
3.1含气泡及固体介质测量问题
—电磁流量计允许气泡含量—高至3%，允许固体含量—高至30% —气泡及固体含量介质测量时，电极噪声增强，流量计输出信号及显示出现波动 —通过开启噪声检测、滤波、抑制及脉动滤波菜单的方式，实现正常运行
DN10—DN1600mm——±(0.2%+1mm/s)
DN2.5—DN6mm
DN>1600mm
——±（0.3%+2mm/s)
2.相对误差：绝对误差与真值的比值
百
分数
2.1相对误差的两种表示方法
量程误差——of.F.S
测量值误差——of.M.S
2.2用测量误差表示的精度远高于同3.00
2.50
2.00 误差％ 1.50
1.00
相对误差 引用误差
0.50
0.00
0
2
4
6
8 10 12 V(m/s)
—不同规格型号的电磁精度不同
±1%————————K300
± 0.5%———————K450
±0.3%——————— IFM4080,OPTIFLUX4100
±0.2%———————OPTIFLUX4300
±0.15%———————OPTIFLUX5300
—相同规格电磁不同口径测量误差不同
例子OPTIFLUX4300
a、管道最高点，易集聚气泡。 b、安装在向下的管道上游。
安装图例
2.2在垂直的管道上安装时，被测流体的流向应自下而上， 在水平的管道上安装时，两个测量电极不应在管道的正 上方和正下方位置。
2.3入口直管段管道应大于5D，出口直管段管道应大于2D。 有具体安装要求的应根据电磁流量计说明书进行安装。
2.8、流量计进线口前，线缆及穿线管应有向下的 弯曲，并在最低处开口，以免进水，造成短路、 腐蚀
2.9、流量计安装时应先将法兰焊好后，再安装流量计，不 能直接带流量计传感器直接焊接法兰，以免焊渣将内衬烧坏
2.10、转换器和传感器之间的信号线不能大于50m，且信号线必须 用镀锌管套穿
2.11、为避免负压，传感器不能安装在泵进口，而应安装在泵出口 2.12、传感器在塑料管道上或有绝缘衬里的管道上安装，传感器两端 必有接地环、或接地法 兰或带有接地的电极 短管
转换器
电磁流量计由传感器、转换器、电缆连接线三部分组成，缺一不可。 如电缆连接线很短，安装在流量计壳体内，传感器与转换器组成一体 为一体型流量计。 如传感器与转换器分开独立安装，则称分体型电磁流量计。
注：切记电缆连接线也是电磁流量计的重要组成部分。
1.2传感器组成
1.4电磁流量计测量原理 法拉第电磁感应定律
3.2传 感器测量管内必须保持恒定磁通密度 3.2.1测量管内磁场是由励磁电流流过上下两个励磁线圈，
产生感应电动势 3.2.2 必须保证测量线圈的正常通路 1.励磁线圈断路、短路的检查十分必要（IFC300/100均有自诊断功能，
会有提示） 2.励磁线圈阻值从十几Ω—150Ω之间
（历代产品）
3.2.3 必须保证励磁线圈的绝缘性
任一端对地的绝缘电阻必须大于10MΩ，否则引起 仪表输出的波动（接
线端子受潮为常见故障）
3.3电磁流量转换器必须提供恒定励磁电流—励磁电流变化对流量 的测量影响是对应的全反应 —电磁流量转换器是以恒流源模式 提供励磁电流（不受励磁线圈电阻变化影响）
3.4 电磁流量计实际测量的是导电液态介质的流速 3.4.1 当口径固定时，一定的流速对应一定的流量
电磁流量计
内容摘要
一、电磁流量计的原理图 二、电磁流量计的安装要求 三、流量计的三要素和参数分析 四、流量计各部分组件解析 五、电磁流量计的检测与实验 六、电磁流量计出现的故障及处理方法
1.1电磁流量计三大组成部分
连接电缆
转换器
传感器
一体型电磁流量计（C）
传感器
＋ 连接电缆
分体型电磁流量计（F）
E K BDV
E : 感应电动势 K : 仪表常数 B : 磁感应强度 D : 测量管直径 V : 平均流速
1.3流量计转换器内部结构原理图
1.5流量计工作原理
电磁流量测量原理_高清.mp4
二、电磁流量计的安装要求及注意事项
2.1、根据测量原理，电磁流量计测量管必须满管状态非满管（液位 超过电极平面），流量计测量不准空管时，电磁流量计转换器呈现 随即状态，可在零位、可超满度、可在波动状态.电磁流量计安装 位置应避免以下位置。
