概述
LP20R100S 是一款高性能高耐压的副边同步整流控制芯片，适用于AC-DC 的同步整流应用，适用于正激系统和反激系统。
LP20R100S 支持DCM ，BCM ，QR 和CCM 多种工作模式。
特点
⏹ 隔离型的同步整流控制应用 ⏹ 适用正激和反激系统
⏹ 兼容DCM ，BCM ，QR ，CCM 多种工作模式 ⏹ 100V 功率管耐压
图2 LP20R100S 正激典型应用图
定购信息
极限参数(注1)
电气参数(注4, 5)（无特别说明情况下，V
=6 V,T A =25℃）
CC
内部结构框图
电容充电，输出电压上升。
LP20R100S通过D脚
连接输出电压，当输出电压上升时，经过芯片内部供电电路，给VCC电容充电，当VCC的电压充到开启阈值电压时，芯片内部控制电路开始工作，MOS正常的导通和关断。
MOS正常的导通时，电流不再从体二极管流过，而从MOS的沟道流过。
同步整流管关断
为了避免同步整流管导通时，因激磁振荡幅度较大，导致误检测关断信号，使同步整流管异常的关断；LP20R100S通过设置最小死区时间以及设
定的整流管关断第一电压阈值和第二电压阈值，能准确地判断同步整流管的关断。
保护功能
LP20R100S集成了VCC欠压保护，过压钳位，以及驱动脚去干扰等技术。
PCB设计
在设计LP20R100S PCB时，需要遵循以下指南：主功率回路走线要短粗；
VCC旁路电容紧靠芯片VCC管脚和GND管脚；D引脚的铺铜面积适当大些以提高芯片散热。
封装信息。
正激同步整流芯片型号正激同步整流芯片是一种广泛应用于电源电子领域的功率电子器件，它能够实现高效率的能量转换和电流整形功能。
正激同步整流芯片通常由功率MOSFET和控制电路组成，其中功率MOSFET用于开关电源的电流整形，控制电路则用于控制功率MOSFET的开关时间和频率。
正激同步整流芯片的工作原理如下：当输入电压施加在正激同步整流芯片上时，控制电路会根据输入电压的变化情况，将开关信号发送给功率MOSFET。
功率MOSFET会根据接收到的开关信号，控制开关管的导通和关断，实现输入电压的整形和输出电流的控制。
通过不断地调整开关时间和频率，正激同步整流芯片能够实现高效率的电能转换和输出电流的精确控制。
正激同步整流芯片广泛应用于各种类型的电源电子设备中，特别是在电源适配器、电动车充电器、太阳能逆变器等产品中得到了广泛的应用。
正激同步整流芯片具有高效率、低功耗、高可靠性和稳定性等优点，能够提高电源的能量转换效率，降低系统的功耗和运行温度，延长设备的使用寿命。
下面将介绍几种常见的正激同步整流芯片型号：1. LT3748LT3748是一款高性能的正激同步整流芯片，采用了恒流模式控制和频率抖动技术，能够实现高效率的能量转换和精确的输出电流控制。
该芯片工作电压范围广，可适用于多种应用场景。
此外，LT3748还具有过压保护、过流保护和短路保护等多重保护功能，能够提高系统的安全性和稳定性。
2. IR11688SIR11688S是一款高性能的同步整流控制芯片，采用了先进的电流模式控制技术和内置的PWM发生器，能够实现高效率的电源转换和快速响应的输出电流控制。
该芯片具有内置的过流保护和短路保护功能，能够保护系统免受异常工作状态的损害。
3. UCC24610UCC24610是一款集成度高、性能稳定的同步整流控制芯片，采用了先进的电流模式控制和可调频率技术，能够实现高效率的电能转换和精确的输出电流控制。
该芯片还具有过流保护、过压保护和短路保护等多重保护功能，能够提高系统的可靠性和稳定性。

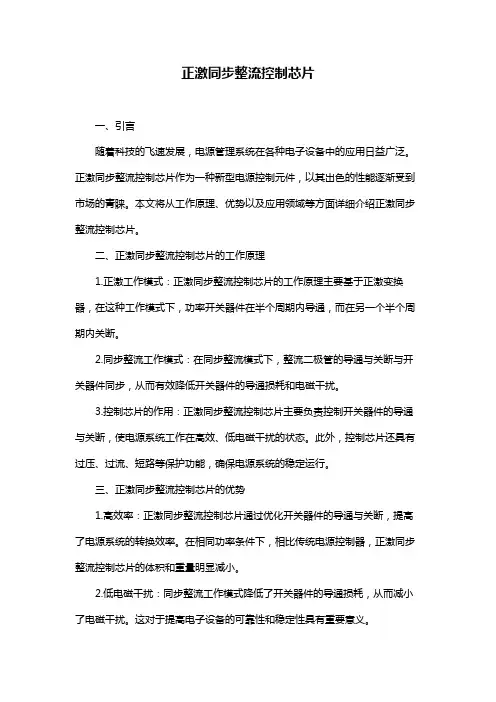

正激同步整流控制芯片一、引言随着科技的飞速发展，电源管理系统在各种电子设备中的应用日益广泛。
正激同步整流控制芯片作为一种新型电源控制元件，以其出色的性能逐渐受到市场的青睐。
本文将从工作原理、优势以及应用领域等方面详细介绍正激同步整流控制芯片。
二、正激同步整流控制芯片的工作原理1.正激工作模式：正激同步整流控制芯片的工作原理主要基于正激变换器，在这种工作模式下，功率开关器件在半个周期内导通，而在另一个半个周期内关断。
2.同步整流工作模式：在同步整流模式下，整流二极管的导通与关断与开关器件同步，从而有效降低开关器件的导通损耗和电磁干扰。
3.控制芯片的作用：正激同步整流控制芯片主要负责控制开关器件的导通与关断，使电源系统工作在高效、低电磁干扰的状态。
此外，控制芯片还具有过压、过流、短路等保护功能，确保电源系统的稳定运行。
三、正激同步整流控制芯片的优势1.高效率：正激同步整流控制芯片通过优化开关器件的导通与关断，提高了电源系统的转换效率。
在相同功率条件下，相比传统电源控制器，正激同步整流控制芯片的体积和重量明显减小。
2.低电磁干扰：同步整流工作模式降低了开关器件的导通损耗，从而减小了电磁干扰。
这对于提高电子设备的可靠性和稳定性具有重要意义。
3.简化电路设计：正激同步整流控制芯片集成了多种保护功能，使得电路设计更加简洁。
设计师可以灵活配置外围元件，满足不同应用场景的需求。
四、应用领域1.电源管理系统：正激同步整流控制芯片广泛应用于通信、计算机、家电等领域的电源管理系统，提高了电源设备的性能和可靠性。
2.电动汽车：随着电动汽车的普及，正激同步整流控制芯片在车载电源、充电桩等领域具有广泛的应用前景。
3.通信设备：正激同步整流控制芯片在通信设备的电源系统中发挥着重要作用，为高性能、低功耗的通信设备提供稳定可靠的电源保障。
五、市场前景与展望随着电子设备对电源性能要求的不断提高，正激同步整流控制芯片的市场需求将持续增长。
开关电源同步整流芯片详解大家好，今天咱们聊聊一个在现代电子设备中非常常见但又不太被人关注的东西——开关电源同步整流芯片。
听起来好像是个高大上的技术名词，其实它就是让你的电子设备工作更高效、更省电的幕后英雄。
别小看它，这个小小的芯片可真的是神奇啊，很多人都没意识到，它在背后默默做了多少功劳。
你是不是觉得，电源不就是开关电源吗？有什么好复杂的？别急，咱慢慢说。
你要知道，电源就像你家的水管，正常工作的话，电流得流得又快又稳。
但是有个问题——普通的电源转换过程其实是有很多能量损耗的。
你想，电流就像是一个跑步的小伙伴，越跑越累，跑到一半就不想动了。
你电流不管怎么跑，最后都会因为热量散失、能量转换不充分，效率低下，浪费严重。
怎么办呢？这时候，开关电源同步整流芯片就派上了用场！说白了，这个芯片就像是一个“聪明的管家”，它懂得如何让电流流得又快又稳，还能减少不必要的能量浪费。
要知道，电源里有一个关键的环节，就是整流。
一般来说，整流就是把交流电转成直流电，这就像你把一个牛角尖的形状，硬生生地拉成一个圆形。
普通的整流电路，可能就像是你在跑步机上跑步，不小心卡住了，脚步重了，效果差了。
可是有了同步整流芯片后，事情就不一样了，它的“跑步机”不再卡壳了，能量传输顺畅，效率一下子就提高了。
可能你还在想，真有这么神奇？怎么就让电流那么“畅快”了？嗯，咱这么说吧，普通的整流电路，就像一个老式的水龙头，开得不够顺畅，水流总是有点儿不流畅，水压也总是时高时低，电流就像水流一样，跟着电压波动。
而同步整流芯片则好比是一个现代化的智能水龙头，水流精准可控，不仅不浪费一滴水，甚至还能根据水压调节水流速度，给你完美的体验感。
再来讲讲它的“聪明”之处。
你想啊，这芯片不仅仅是替你把电流给整流了，它还能根据电流的变化及时调整，确保设备在不同负载下都能稳定工作。
举个简单的例子，就好像你去外面吃火锅，锅底突然干了怎么办？你加点儿水不就好了嘛。
同步整流芯片的工作就有点儿像这个“加水”动作，它实时调整输入电流，保证电流不出问题，让你随时随地都能享受稳定的电力供应。

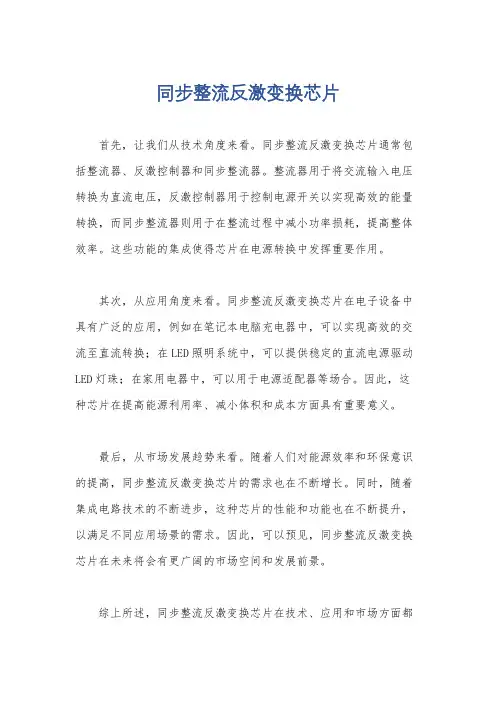

同步整流反激变换芯片
首先，让我们从技术角度来看。
同步整流反激变换芯片通常包括整流器、反激控制器和同步整流器。
整流器用于将交流输入电压转换为直流电压，反激控制器用于控制电源开关以实现高效的能量转换，而同步整流器则用于在整流过程中减小功率损耗，提高整体效率。
这些功能的集成使得芯片在电源转换中发挥重要作用。
其次，从应用角度来看。
同步整流反激变换芯片在电子设备中具有广泛的应用，例如在笔记本电脑充电器中，可以实现高效的交流至直流转换；在LED照明系统中，可以提供稳定的直流电源驱动LED灯珠；在家用电器中，可以用于电源适配器等场合。
因此，这种芯片在提高能源利用率、减小体积和成本方面具有重要意义。
最后，从市场发展趋势来看。
随着人们对能源效率和环保意识的提高，同步整流反激变换芯片的需求也在不断增长。
同时，随着集成电路技术的不断进步，这种芯片的性能和功能也在不断提升，以满足不同应用场景的需求。
因此，可以预见，同步整流反激变换芯片在未来将会有更广阔的市场空间和发展前景。
综上所述，同步整流反激变换芯片在技术、应用和市场方面都
具有重要意义，它在电源转换领域发挥着重要的作用，并且具有广阔的发展前景。

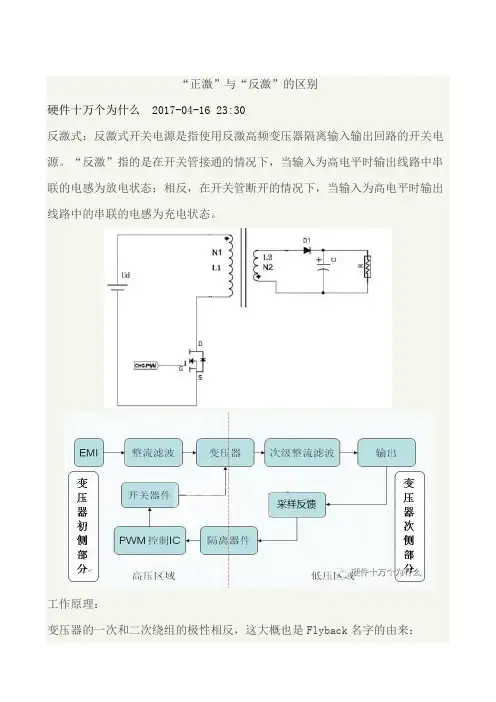

“正激”与“反激”的区别硬件十万个为什么2017-04-16 23:30反激式：反激式开关电源是指使用反激高频变压器隔离输入输出回路的开关电源。
“反激”指的是在开关管接通的情况下，当输入为高电平时输出线路中串联的电感为放电状态；相反，在开关管断开的情况下，当输入为高电平时输出线路中的串联的电感为充电状态。
工作原理：变压器的一次和二次绕组的极性相反，这大概也是Flyback名字的由来：a.当开关管导通时，变压器原边电感电流开始上升，此时由于次级同名端的关系，输出二极管截止，变压器储存能量，负载由输出电容提供能量。
b.当开关管截止时，变压器原边电感感应电压反向，此时输出二极管导通，变压器中的能量经由输出二极管向负载供电，同时对电容充电，补充刚刚损失的能量。
反激电路的演变：可以看作是隔离的Buck/Boost电路:在反激电路中，输出变压器T除了实现电隔离和电压匹配之外，还有储存能量的作用，前者是变压器的属性，后者是电感的属性，因此有人称其为电感变压器，有时我也叫他异步电感。
正激电源正激式变压器开关电源输出电压的瞬态控制特性和输出电压负载特性，相对来说比较好，因此，工作比较稳定，输出电压不容易产生抖动，在一些对输出电压参数要求比较高的场合，经常使用。
所谓正激式变压器开关电源，是指当变压器的初级线圈正在被直流电压激励时，变压器的次级线圈正好有功率输出。
单端正激式：双管正激式：由上三张图可知，反激的变压器可以看作一个带变压功能的电感，是一个buck-boost电路。
正激的变压器是只有变压功能，整体可以看成一个带变压器的buck电路。
二次侧接第一个整流二极管的负端接电解电容的是反击，接电感的是正激。
总地来说，正激反激工作原理不同，正激是初级工作次级也工作，次级不工作有续流电感续流，一般是CCM模式。
功率因数一般不高，而且输入输出和变比占空比成比例。
反激是初级工作，次级不工作，两边独立开来,一般DCM模式下，理论上是单位功率因数，但是变压器的电感会比较小，而且需要加气隙,所以一般适合中小功率情况.一般的电源书都会有具体的介绍和设计公式。
同步整流反激电路同步整流反激电路是一种常用的电路结构，用于将交流电源转换为直流电源。
本文将介绍同步整流反激电路的工作原理、优点和应用。
同步整流反激电路是一种将交流电源转换为直流电源的电路结构。
它主要由一个MOSFET开关管、一个输出电感、一个输出滤波电容和一个二极管组成。
在工作时，MOSFET开关管会周期性地开关，使得电感储能和输出滤波电容充电，然后二极管导通，将储能的电荷传递给输出滤波电容，从而形成直流输出。
同步整流反激电路的工作原理是利用MOSFET开关管的导通和截止来实现电感储能和输出电容充电的过程。
当MOSFET开关管导通时，电感的电流线性增加，储存能量；当MOSFET开关管截止时，电感的能量会转移到输出滤波电容上。
通过控制MOSFET的开关时间，可以实现对输出电压的调节。
同步整流反激电路相较于传统的整流电路有一些显著的优点。
首先，同步整流反激电路的效率更高。
由于MOSFET开关管的导通和截止时间可以精确控制，可以使电路的开关损耗最小化。
其次，同步整流反激电路的输出纹波更小。
传统的整流电路在输出时会产生较大的纹波，而同步整流反激电路通过电感和输出滤波电容的储能和传递过程，可以有效地降低输出纹波。
此外，同步整流反激电路还具有体积小、重量轻、成本低等优点。
同步整流反激电路在实际应用中有广泛的用途。
首先，它常被用于交流-直流电源转换器中。
交流-直流电源转换器是电子设备中常见的电源模块，同步整流反激电路在其中起到关键作用。
其次，同步整流反激电路也被广泛应用于LED驱动电路中。
由于LED对电压和电流的要求较高，同步整流反激电路的高效率和低纹波特性使其成为LED驱动电路的理想选择。
此外，同步整流反激电路还可以用于太阳能充电器、电动汽车充电器等领域。
总结来说，同步整流反激电路是一种常用的电路结构，可以将交流电源转换为直流电源。
它具有高效率、低纹波等优点，并在交流-直流电源转换器、LED驱动电路等领域得到广泛应用。
反激式同步整流的工作原理
反激式同步整流是一种通过控制开关管的开关状态来实现的电源转换技术，常用于高效率的电力转换器中。
工作原理如下：
1. 输入电压施加在反激式同步整流器的输入端，开关管S1和S2分别连接到输入端和输出端。
2. 当S1导通时，输入电流通过S1流入整流器的输出端，此时二极管D2导通，电源能量被储存在输出端的电容电压中。
3. 当S1关断时，输入电流被强制中断，此时二极管D1具有正向电压，导通以供给输出负载电流。
4. 当S1关断后，S2导通，此时输出负载电压仍为源状态，二极管D2不导通，电容电压没有被完全放电。
5. 当S2关闭时，输出电容电压通过负载流向输入端，此时D2具有反向电压，始终不导通。
整流器的工作状态回到了初始状态，等待下一次周期的输入电流。
通过控制开关管的开关状态，反激式同步整流器可以实现高效率的电能转换，减
少功耗和热损耗。
它具有电流反馈控制功能，可以根据负载需求精确地调整开关管的导通和关断时间，实现更好的电压稳定性和效率。
正激同步整流控制芯片在现代电子技术领域中，正激同步整流控制芯片作为一种重要的电路元件，在提高能量效率和电源质量方面扮演着关键的角色。
本文将介绍正激同步整流控制芯片的原理、特点和应用，并对其性能进行详细分析。
正激同步整流控制芯片是一种基于开关电源技术的集成电路，主要用于高效能电源的设计和控制。
其工作原理是利用高频脉冲调制方式，通过控制开关管的导通与截止，将交流输入电压转换为直流输出电压。
正激同步整流控制芯片通过合理的控制信号，实现电能的高效转换，提高整体电源效率。
1. 高效能转换：正激同步整流控制芯片具有高效能转换的特点，采用优化的工作模式，最大限度地减少功率损耗，提高能源转化效率。
相较于传统整流控制方式，正激同步整流控制芯片的功率转换效率明显提升，能够有效降低电能浪费。
2. 稳定可靠：正激同步整流控制芯片的设计采用稳定性较好的元器件与电路结构，能够在不同工作环境下保持良好的稳定性和可靠性。
具备过流、过压、过温等保护功能，能够有效预防设备损坏，提高电源系统的稳定性和安全性。
3. 简化设计：正激同步整流控制芯片的内部集成了多种电路和控制功能，能够灵活适应不同的电源设计需求。
相比传统的离散元器件设计，正激同步整流控制芯片能够简化电路结构，减少元器件数量，提高整体设计效率。
正激同步整流控制芯片广泛应用于各种电源系统中，包括电子设备、通信设备、工业控制等领域。
其主要应用包括但不限于以下方面：1. 电源模块：正激同步整流控制芯片可以用于设计与开发各种电源模块，如交流适配器、开关电源等。
通过优化整流控制方式，实现电能的高效转换，提高整体电源质量和稳定性。
2. 充电器：正激同步整流控制芯片在充电器的设计中起到关键作用。
通过精确的控制和调节，有效控制充电过程，提高充电效率和安全性。
3. 电池管理系统：正激同步整流控制芯片可用于电池管理系统中，提供稳定可靠的电源控制和管理功能。
通过合理的电流和电压控制，延长电池的使用寿命，并提高电池充放电效率。
Q ON 时:晶体管导通时，D 截止电感变压器作电感运行电感储能输出负载由电容提供能量L 1：原边等效激磁电感11L i di U L dt=Q OFF 时:晶体管截止时感应电动势决定D 导通，i 2维持磁通不突变电感储存能量向电容和负载提供L 2：副边等效激磁电感22L o di U L dt−=在稳态时，转换瞬间磁通连续： 即此外，电感与匝数的平方成正比代入前式定义n=N2/N1，则U i +U O /nnU i +U O反激式变换器中的电感变压器起着电感和变压器的双重作用。
具有电感电流连续、临界连续和断续3种工作模式。
(磁通的连续性)电流连续时电压关系T(B)断续模式输出平均电流晶体管关断时电路关系式： 代入化简在Q导通时有Δi1的电路方程 所以输出平均电流如果以输出电压作为变量：电流断续时，输出电压：Ui +U nU U UOD=0.5时，有最大临界电流单端反激电路的标幺外特性标幺特性，相对概念包含三种工作模态的电路外特性中间为临界模态，右边为连续，左边为断续 在电流断续时，当输出电压不变时，负载变化较大时，占空比也会有较大变化，工作不稳定参数选择正激式变换器(1)电路构成及工作原理它是由变压器T，晶体管Q，二极管D1和滤波电容C组成。
此外还有磁复位绕组，磁复位二极管D2和电感续流二极管D3正激式变换器T ON时: D1导通，传递能量T OFF时: D1截止，磁复位，D3续流 实际上和降压变压器工作方式类似设那么输出电压：工作模态分析当Q导通时，D2截止，N3不参与能量传输当Q截止时，N3上感应电势反号，迫使二极管D2导通。
将存储在铁心中的能量返回电源，使铁心复位，当Ｑ截止时，N１上的感应电势箝位于工作状态分析当Q导通时：变压器星号为正端，副边形成功率通路 u2=n*u i (n=N2/N1为变比)D2反压截止D3反压截止工作状态分析当Q截止时：变压器星号为负端D3导通，为电感电流续流晶体管导通时，磁化铁心磁通增量晶体管截止时，磁化铁心去磁，磁通变化量R OF晶体管关断时，最大电压为的电压应力工作波形与工作应力(3)工作波形：电流断续时。
开关电源电路学习小结1.正激（Forward）电路正激电路的原理图如图1所示：图1、单管正激电路1.1电路原理图说明单管正极电路由输入Uin、滤波电容C1、C2、C3，变压器Trans、开关管VT1、二极管VD1、电感L1组成。
其中变压器中的N1、N2、N3三个线圈是绕在同一个铁芯上的，N1、N2的绕线方向一致，N3的绕线方向与前两者相反。
1.2电路工作原理说明开关管VT1以一定的频率通断，从而实现电压输出。
当VT1吸合时，输入电压Uin被加在变压器线圈N1的两边，同时通过变压器的传输作用，变压器线圈N2两边产生上正下负的电压，VD1正向导通。
Uin的能量通过变压器Tran传输到负载。
由于N3的绕线方向与N1的相反，VT1导通时，N3的电压极性为上负下正。
当VT1关断时，N1中的电流突然变为0，但铁芯中的磁场不可能突变，N1产生反电动势，方向上负下正；N3则产生上正下负的反向电动势，多出的能量将被回馈到Uin。
通过上述内容可以看到W3的作用，就是为了能使磁场连续而留出的电流通路，采用这种接线方式后，VT1断开器件，磁场的磁能被转换为电能送回电源。
如果没有N3，那么VT1关断瞬间要事磁场保持连续，唯有两个电流通路：一是击穿开关；二是N2电流倒流使二极管反向击穿。
击穿开关或二极管，都需要很高电压，使击穿后电流以较高的变化率下降到零；而很高的电流变化率（磁通变化率）自然会产生很高的感生电动势来形成击穿电压。
由此可见，如果没有N3，则电感反向时的磁能将无法回收到电源；并且还会击穿开关和二极管。
1.3小结1)正激电路使用变压器作为通道进行能量传输；2)正激电路中，开关管导通时，能量传输到变压器副边，同时存储在电感中；开关管关断时，将由副边回路中的电感续流带载；3)正激电路的副边向负载提供功率输出，并且输出电压的幅度基本是稳定的。
正激输出电压的瞬态特性相对较好；4)为了吸收线圈在开关管关断时时的反电动势，需要在变压器中增加一个反电动势吸收绕组，因此正激电路的变压器要比反激电路的体积大；5)由于正激电路控制开关的占空比都取0.5左右，而反激电路的占空比都较小，所以正激电路的反激电动势更高。
同步整流技术已经成为现代开关电源技术的标志。
凡是高水平开关电源，必定有同步整流技术。
在使用面上早已不再局限于5V、3.3V、2.5V这些低输出电压领域，现在上至12V，15V，19V至24V以下输出，几乎都在使用同步整流技术。
下面介绍和分析各种同步整流技术的优点、缺点及实现方法。
一、自驱动同步整流这里给出反激、正激及推挽三种电路的同步整流电路。
在正常输入电压值附近工作时，效果十分明显，在高端时，效率变坏而且容易损坏MOSFET。
其电路如图1所示。
输出电压小于5V时才适用。
图1. 反激、正激、推挽电路的自偏置同步整流电路二、辅助绕组驱动的同步整流为了防止高端输入时同步整流的MOSFET栅极上的电压过高，改用从二次侧绕组中增加驱动绕组的方式。
该方式可以有效地调节驱动同步整流的MOSFET的栅压，使它在MOSFET栅压的合理区域，从而保护了MOSFET，提高了电源的可靠性，此外也将输出电压从5V扩展到24V。
其工作原理如图2所示。
图2辅助绕组驱动的同步整流电路三、控制IC方式的同步整流为提高驱动同步整流MOSFET的效果，从而设计了各种模式的同步整流的控制驱动IC，也取得了不少成果，它将同步整流MOSFET的栅压调至最佳状态。
将其开启关断也提高了时控精度，其主要的不足在于MOSFET的源极必须接地，这会加大地线上的开关噪声，并传输至电源输出端。
此外其开关时序由自身输出脉冲给出，所以同步整流MOSFET的开启关断通常为硬开关，其时间会与初级侧主开关有些时间差，因此输出电压大体控制在20V以下，ST 公司推出的STSR2、STSR3，以及线性技术公司的LTC3900和LTC3901即是此种控制方式的代表作品。
图3和图4给出其应用电路图。
图3 STSR2,STSR3驱动同步整流的电路图4 LTC3900和LTC3901驱动的同步整流电路四、ZVS、ZCS同步整流该种方式诞生于2002年5月，在全桥或半桥电路中，PWM 输出的信号经信号变压器或高速光耦传递至二次侧，再经过RC网络积分后，经过MOSFET驱动器去驱动同步整流的MOSFET，驱动信号的脉冲宽度几乎不变，保持各50％的占空比，而当DC／DC系统输出电压稳压，一次脉宽调宽以后，二次侧同步整流MOSFET 即工作于ZVS、ZCS条件之下。
反激同步整流技术解密同步整流同步整流（SR）是采用通态电阻极低的功率MOSFET取代整流二极管以降低损耗的一项新技术。
它能显著提升转换效率，并可利用其二次侧的优势改善电源指标，符合开关电源小型化、高能效、智能化的发展趋势。
随着六级能效的实施及快速充电技术的普及，同步整流在反激变换器中被电源工程师们广泛应用。
然而，同步整流如何分类及选型？其控制算法是如何解决振铃误开通等技术难题？系统应用时是否需要外部并联二极管及RC吸收……芯朋微技术团队分享原创观点，为您一一解答！同步整流分类从拓扑架构角度，同步整流可分为High side和Low side两大类。
High side特点：由于SR驱动电流大，SR参考地与输出地分开，EMC较好；高压自供电影响轻载转换效率；难以监控输出电压。
Low side特点：SR参考GND与输出共地，EMC稍差；输出电压直接供电，转换效率高；监控输出电压，易改善电源指标。
从控制策略角度，同步整流可分为DCM模式和CCM模式，而CCM模式又以预测关断和快速关断为主导。
DCM模式优点：算法简单可靠，外围精简。
缺点：控制算法与MOSFET通态电阻相关；SR须与原边芯片配合，仅能工作在不连续导电模式。
CCM模式--预测关断由SR开关波形扑捉Vg/n、Vo、T1信息，根据负秒平衡原理，估算SR关断点：优点：控制算法与MOSFET通态电阻无关，应用灵活；SR深度导通，转换效率高。
缺点：需采用电阻及积分电容提取相关信息，外围复杂、误差大；伏秒不平衡工况下(模式切换)有技术风险。
CCM模式--快速关断优点：算法简单可靠，外围精简。
缺点：控制算法与MOSFET通态电阻相关；SR在t1~t2区间非深度导通，转换效率有所降低。
同步整流关键技术以DCM同步整流技术为例，分别讨论同步整流控制算法的五大难题：1.由于振铃可能会产生负电压，如何避免振铃误开通造成直通炸机？2.关断阀值是固定不变的吗？如何自适应负载量和Rds(on)的温度特性？3.SR如何做好配角，避免损坏?4.SR关断点会引起反射电压突变，如何避免影响PSR采样？5.由于二极管整流与SR整流的温度特性完全相反，如何改善电压调整率？避免振铃误开通为了避免振铃引起的负电压(＜-400mV)导致SR开通而引起与原边开关管直通现象，SR开通须附加条件，基于以下考虑：•单个振铃面积远远小于矩形波面积•振铃是以输出电压为中心正弦振荡，最高振幅在2*Vo附近自适应关断阈值SR须在去磁时间T2内关断:关断点过于提前轻则降低转换效率，重则影响PSR采样；关断点滞后轻则引起电流倒灌，重则可能导致直通。
同步整流反激电路
同步整流反激电路是一种常见的电子电路，其工作原理如下：
1.初级侧的开关管（例如MOS管）在控制信号的作用下，会进行开通和关断的操作。
2.当初级侧的开关管导通时，能量被存储在变压器的初级侧。
3.当初级侧的开关管关断时，次级侧的同步整流管（也是MOS管）导通，使得变压器初级侧存储的能量被传递到次级侧，并流向负载。
在这个过程中，为了防止初级侧和次级侧的开关管同时导通（这会导致短路），它们的开通和关断时间需要严格地同步。
另外，对于同步整流管的驱动，需要选择合适的驱动信号。
通常，这个驱动信号是由PWM（脉冲宽度调制）控制信号形成。
以上只是同步整流反激电路的基本工作原理，实际电路可能会包含更多的元件和复杂的控制策略，以满足特定的需求。
DESCRIPTION APPLICATIONS
The fundamental of SP6002 synchronous rectifier (SR) driver IC is based on our U.S.
patented methods that utilize the principle of “prediction” logic circuit. The IC deliberates previous cycle timing to control the SR in
present cycle by “predictive” algorithm that makes adjustments to the turn-off time, in order to achieve maximum efficiency and avoid cross-conduction at the same time. It also maintains the MOSFET’s body diode conduction at minimum level. The SP6002 is capable to adapt in almost all existing forward converters with few adjustments considered necessary.
• Servers & workstations • Storage area network power supplies • Telecommunication converters • Embedded systems
•
Industrial & commercial systems using high current processors FEATURES PIN CONFIGURATION (SOP-8)
PART MARKING • Offers 4 to 8% efficiency improvement over Schottky Diodes (depend on drive
configuration of the SR).
• Drives all logic level Power MOSFET.
• Prediction gate timing control.
• Minimum MOSFET body diode conduction.
• Operating frequency up to 350 KHz.
• Synchronize to transformer secondary voltage waveform.
PIN DESCRIPTION
Information provided is alleged to be exact and consistent. SYNC Power Corporation presumes no responsibility for the penalties of use of such information or for any violation of patents or other rights of third parties that may result from its use. No license is granted by allegation or otherwise under any patent or patent rights of SYNC Power Corporation. Conditions mentioned in this publication are subject to change without notice. This publication surpasses and replaces all information previously supplied. SYNC Power Corporation products are not authorized for use as critical components in life support devices or systems without express written approval of SYNC Power Corporation.
©The SYNC Power logo is a registered trademark of SYNC Power Corporation
©2004 SYNC Power Corporation – Printed in Taiwan – All Rights Reserved
SYNC Power Corporation
9F-5, No.3-2, Park Street
NanKang District (NKSP), Taipei, Taiwan, 115, R.O.C
Phone: 886-2-2655-8178
Fax: 886-2-2655-8468。
