水泵性能测试

水泵测试方案
一、前言
水泵是水力传动机械，广泛应用于农业灌溉、城市供水、工业冷却循环等领域。

为了保证水泵的运行效率和正常工作，需要对水泵进行定期的测试和检测。

本文提供了一份简单易懂的水泵测试方案，帮助使用者轻松测试水泵的性能。

二、水泵测试方案
1.仪器设备准备
（1）功率测试仪：测量水泵的电机功率、转速和效率；
（2）温度计：测量水泵进出口水温；
（3）压力计：测量水泵进出口压力；
（4）流量计：测量水泵的流量；
（5）其他必要设备：如水泵控制器等。

2.测试步骤
（1）检查水泵的外部和内部清洁状况，如果有腐蚀、积水、杂物等情况应及时清除；
（2）确认水泵进水管口和出水口的开启情况，并确保水泵进
水管口的水位高于进口处；
（3）启动水泵，并记录水泵的进口压力、出口压力、进口温度、出口温度和流量等参数；
（4）在理想条件下，即进水口水位与入口处成一定高度差且
水泵外部及管道没有阻力的情况下，记录水泵运转时的输入功率、转速、效率等参数；
（5）根据记录的数据计算水泵的效率、扬程、流量等参数；
（6）对水泵进行不同负载测试，如关闭水泵出口阀门等。

记
录测试数据，以便进行比较分析。

三、总结
通过本文提供的水泵测试方案，使用者可以进行简单而有效的
水泵测试，从而确保水泵的正常运行。

在测试过程中，需要严格
按照操作规程，保持测试环境的清洁和安全，确保测试数据的准
确性。

如有问题可以及时联系专业人士进行咨询。

水泵测试标准水泵是运用抽送原理从低位吸入流体，经过增压后从高位排出的一种机械设备。

它在工业、农业、建筑、水利、军用等领域有着广泛而重要的应用。

为了保证水泵能够合格地执行其任务，需要按照严格的测试标准进行测试。

一、评定标准1、水泵结构及工作状态评定：可以通过实地考察，检查水泵结构形式、材料、排放口位置、安装方式、型号、型号等情况，并对水泵的动态状态，如泵体内部温度、噪声、振动等进行检查，以确定水泵是否处于正常状态。

2、性能测试：可以通过测试水泵的效率、流量、压力、抽力、扬程，以及水泵的特性曲线等，来评价水泵的性能。

3、材料检验：水泵的各部件，如泵体、转子、泵盖、密封件等应按照相关规定进行材料检验，以确保其符合相关规范的要求。

二、测试方法1、功能测试：在测试时，应安装水泵，按规定的流量和扬程调节来进行启动测试，检查其启动、停止、抽气等情况，并从多个角度观察水泵的工作情况，以确定其功能是否正常。

2、性能测试：在试验室中检查水泵的流量、扬程、效率、压力等性能，并按规定的标准进行比较或绘制特性曲线，以评估其性能是否符合要求。

3、材料检验：将水泵组件取下，进行表面视检、拉伸、冲击、硬度等检验，以确定材料是否符合要求。

三、注意事项1、在测试过程中要严格按照规定的试验程序进行测试，并对试验结果进行客观、准确的评估，以确保水泵的质量。

2、在测试过程中应注意安全措施，避免发生意外及损坏。

3、在测试过程中，应注意记录测试数据，并将测试结果说明书上报质监部门。

综上所述，水泵的测试标准是通过实地考察、性能测试、材料检验等法，对水泵进行全面检查，以确保水泵的质量，并保证正常运行。

但是，在进行测试时，应注意安全措施，进行准确的测试，并将相关的资料和测试结果及时上报质量机构。

只有遵循上述测试标准，才能保证水泵的质量，运行正常，满足使用要求。

电厂水泵性能测试报告根据您的要求，我们直接开始撰写电厂水泵性能测试报告的内容：一、测试目的：本次测试旨在评估电厂水泵的性能指标，包括流量、扬程、效率等。

二、测试对象：测试对象为电厂水泵，共计两台。

三、测试方法：1. 流量测试：通过计量水流量计，记录水泵在不同负荷下的流量。

2. 扬程测试：运用压力传感器和压力表，测量水泵在不同工况下的扬程。

3. 效率测试：根据水泵输入功率与输出功率的比值，计算得到水泵的效率。

四、测试过程及结果：1. 流量测试：1.1 在水泵负荷为50%时，记录流量为20m³/h。

1.2 在水泵负荷为75%时，记录流量为30m³/h。

1.3 在水泵负荷为100%时，记录流量为40m³/h。

2. 扬程测试：2.1 在水泵负荷为50%时，记录扬程为30m。

2.2 在水泵负荷为75%时，记录扬程为40m。

2.3 在水泵负荷为100%时，记录扬程为50m。

3. 效率测试：3.1 在水泵负荷为50%时，记录输入功率为10kW，输出功率为8kW，计算得到效率为80%。

3.2 在水泵负荷为75%时，记录输入功率为15kW，输出功率为13kW，计算得到效率为86.67%。

3.3 在水泵负荷为100%时，记录输入功率为20kW，输出功率为16kW，计算得到效率为80%。

五、结论：根据以上测试结果，可以得出以下结论：1. 水泵的流量随着负荷的增加而增加，在不同负荷下具有较好的流量调节能力。

2. 水泵的扬程随着负荷的增加而增加，具有较好的扬程调节能力。

3. 水泵在不同负荷下的效率保持在80%以上，具有较高的效率。

六、建议：基于以上测试结果，我们建议在实际应用中，可以根据需要选用适合的水泵负荷，以达到最佳的流量、扬程和效率要求。

此外，定期对水泵进行维护和保养，确保其长期稳定的工作性能。

水泵测试的相关内容.第一，测试的主要参数有：流量、扬程、功率、转速、效率、汽蚀余量等。

1.目前流量测量用的是电磁流量计，口径从DN25mm—DN1400mm,流量测试范围0—38000m3/h。

流量的计算公式Q=VD=流速×管路的截面积。

2.扬程的测量用的是精密压力表或压力变送器测出其进出口压力，再根据压力换算成扬程，扬程的计算公式H= (P2-P1)/ρg+ (Z2-Z1) +（V22-V12 ）/2g，其简单计算公式为H=（出口压力-进口压力）×102＋表位差+速度头，扬程的单位为米，压力的单位为MPa, 1MPa=106 Pa=105 bor(巴)=102米，通常说的1公斤压力=10米≈0.1MPa,一个标准大气压=760毫米汞柱=101300Pa=10.33米。

通常把大气压作为零点，用仪表测出来的压力就是大于一个大气压的压力，而低于一个大气压的压力称为负压或真空。

一般我们测试时进口压力为负压，这都属于相对压力！我们公司即将试制的次高压多级泵扬程可达700米以上，以后还将生产特高压的多级泵，扬程最高可达1000米以上。

3.功率测量用的是电参数测量仪和扭矩仪，电参数测量仪可测电压、电流、功率因数、频率，主要用来测电机的输入功率。

扭矩仪可测扭矩和转速，主要用于测电机的输出功率即轴功率。

4.转速的测量主要有SFT-A型智能转速测量仪和光电式测速仪，其中SFT-A型智能转速测量仪为感应式测速，主要用来测低压电机及潜水泵转速，光电测速仪主要用来测高压电机及柴油机转速。

5.效率测量是根据泵的输出功率和输入功率来计算的，泵的输出功率是根据测得的流量、扬程再计算出来的，泵的输出功率Pu=QHρg×10-3 （KW）=流量×扬程×介质密度×重力加速度。

泵的输出功率除以泵的输入功率（轴功率）即为泵效率，泵的输出功率除以电机的输入功率即为机组效率。

6.汽蚀，首先解释一下什么叫汽蚀，自然界的物质有三种形态：固态、液体、气态，当条件改变时三种状态可相互转化，在高原上的水沸腾低于100℃，这是因为高原上的气压低于一个大气压，这个现象说明气压越低水汽化时的温度也越低。

精心整理4.15容积式泵（柱塞泵、活塞泵、活塞隔膜泵）性能试验4. 15. 1试验条件a)采用开放式或封闭式试验系统，如图10、图11。

b)室内试验指在额定转速和吸入条件下测出流量Q、功率N、总效率?随压力p的变化关系。

并绘制出Q–p、N–p、?–p、?0–p等工作性能曲4. 15. 2试验方法a)根据仪器设备条件分别按图10或图11连接各仪表、装置。

b)试前先记录所试验的泵、管路、工作液体及环境条件等原始资料，记入表15各栏中（干湿泡温度计误差?0.5℃，气压计误差?26.7Pa）。

c)泵试验时，在最大压力区间调节出水压力，测量点不得少于7点。

也可以将测量点分得更细，但测点应均布在性能曲线上。

d)试验时，对于每一排出压力下的流量、转速、功率、吸入压力、排出压力等参数，应同时测量和记录；如用计算机采样时各参数的采样应同步进行。

e)确到t与水量。

f)值。

压力表的指针摆动剧烈时，连接管间可装阻尼阀，压力波动值小于5%时，读其摆动范围2/3处的指示作为测量值p W，记入表15。

g)吸入口的真空度用真空表或液柱（其刻度不大于1 mm）测定。

连接管内允许充气，但不得存水，测得p B，记入表15。

h)测压孔应靠近泵的进口和出口处，测压孔直径为3~5 mm，孔与管的内壁面垂直，孔周围应平坦，边缘无毛刺。

i)转速测量用测速仪，测功机转速n1和泵的转速n i，记入表15的1、2栏内。

j)功率用天平式测功机或转矩转速传感器及转矩转速显示仪测定：；当大于1000 mmk)。

（p S临S允H。

改变真空度可用降低水位法、调节进口阀门和密闭水箱抽真空等三种方法，如图12~图14。

改变其进水状况，从而改变吸上真空度。

在用调节进口阀门时必须在阀门与泵之间设置稳流装置。

图12降低水位法图13调节进口阀门法 图14密闭水箱抽真空法4. 15. 3参数计算 a) 压力p =p M +p S (13)p M p B b)14）d S K n c)%100q 0⨯=QQ η (15)式中：?0——泵的容积效率，%；Q q ——换算为额定转速下泵的实际流量，L/min ； Q ——实测流量，L/min 。

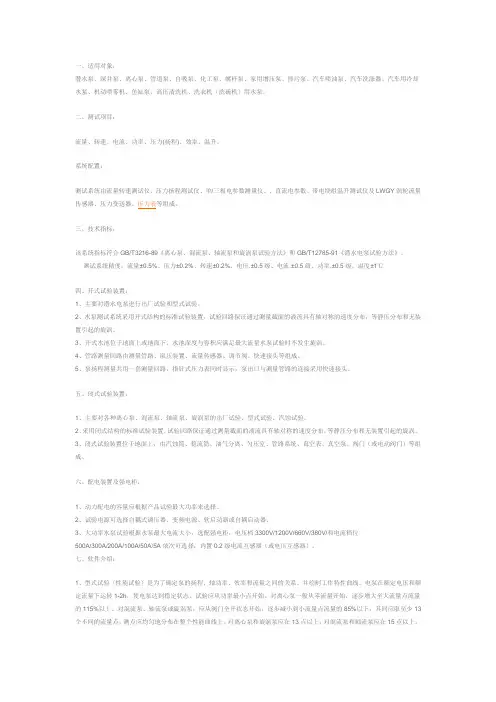

一、适用对象：潜水泵、深井泵、离心泵、管道泵、自吸泵、化工泵、螺杆泵、家用增压泵、排污泵、汽车喷油泵、汽车洗涤器、汽车用冷却水泵、机动喷雾机、鱼缸泵、高压清洗机、洗衣机（洗碗机）用水泵。

二、测试项目：流量、转速、电流、功率、压力(扬程)、效率、温升。

系统配置：测试系统由流量转速测试仪、压力扬程测试仪、单/三相电参数测量仪、、直流电参数、带电绕组温升测试仪及LWGY涡轮流量传感器、压力变送器、压力表等组成。

三、技术指标：该系统指标符合GB/T3216-89《离心泵、混流泵、轴流泵和旋涡泵试验方法》和GB/T12785-91《潜水电泵试验方法》。

测试系统精度：流量±0.5%、压力±0.2%、转速±0.2%、电压.±0.5级、电流.±0.5级、功率.±0.5级、温度±1℃四、开式试验装置：1、主要对潜水电泵进行出厂试验和型式试验。

2、水泵测试系统采用开式结构的标准试验装置，试验回路保证通过测量截面的液流具有轴对称的速度分布，等静压分布和无装置引起的旋涡。

3、开式水池位于地面上或地面下，水池深度与容积应满足最大流量水泵试验时不发生旋涡。

4、管路测量回路由测量管路、取压装置、流量传感器、调节阀、快速接头等组成。

5、泵扬程测量共用一套测量回路，指针式压力表同时显示，泵出口与测量管路的连接采用快速接头。

五、闭式试验装置：1、主要对各种离心泵、混流泵、轴流泵、旋涡泵的出厂试验、型式试验、汽蚀试验。

2、采用闭式结构的标准试验装置，试验回路保证通过测量截面的液流具有轴对称的速度分布，等静压分布和无装置引起的旋涡。

3、闭式试验装置位于地面上，由汽蚀筒、稳流筒、油气分离、匀压室、管路系统、真空表、真空泵、阀门（或电动阀门）等组成。

六、配电装置及强电柜：1、动力配电的容量应根据产品试验最大功率来选择。

2、试验电源可选择自耦式调压器、变频电源、软启动器或自耦启动器。

水泵性能测试规程 页 次 第1页 ， 共 4页1 范围本规程规定了本公司水泵性能测试的任务安排程序和操作规程。

本规程适用于本公司的水泵性能测试。

2 水泵的性能测试任务安排程序2.1 水泵的性能测试任务安排依据：1）符合《验收规范》的相关要求；2）产品结构或设计有重大改变；3）新产品试制；4）产品订单要求。

2.2 水泵的性能测试要求应由相关部门下达在生产任务单中或由相关人员向生产车间提出；测试自始至终的车间负责人为相应车间主任，技术中心研发项目的负责人为项目负责人；测试任务单应由车间填写并经车间主任或项目负责人签字确认。

2.3 送交测试中心测试的水泵应按《验收规范》中要求静水压试验、运转试验合格，同时还须经装配检验合格并在“质量跟踪卡”右上角签字确认。

2.4 车间与测试中心联系确认测试台位后将水泵送至测试中心待测区合理位置，测试中心相关负责人员和送测人共同对送测水泵进行外观验收，验收合格后测试中心主管在“测试任务单”上签收后排入测试计划，将预计测试时间通报给送测人，对于未在“测试任务单”上签收的任务单测试中心将不安排测试。

2.5 测试中心的测试任务安排原则为：相关认证、客户现场监检及重大项目优先安排，同时根据任务单中要求完成日期和接收时间合理安排。

如测试安排有矛盾时，后送测部门可与先送测部门协商，否则按“测试任务单”上签收时间先后顺序安排测试，如遇特殊情况可报上级主管部门协调。

2.6 对于大型双吸泵、矿用泵、锅炉给水泵、立式轴流泵、柴油机泵组、烟气脱流泵等车间可以在测试中心的测试平台上联接组装。

给水设备和柴油机泵组配好后由车间调试人员来测试中心调试，调试合格后由测试中心安装管路，车间调试人员做性能测试。

配套电机功率超过500kW的泵原则上只能在16：30以后测试；配套电机功率超过1000kW的泵原则上只能在20：30以后测试。

水泵性能测试规程 页 次 第2页 ， 共 4页2.7 测试完成后测试中心将泵吊至测试完成区，测试中心还应向送测人或车间负责人通报测试结果、提供测试报告。

一二水泵的基本性能参数测定 水泵的基本性能参数有流量Q、扬程H、轴功率N、转速n、效率η等参数，同时可以根据不同工况下采集的参数绘制出工作性能曲线，更好的方便对水泵性能测试进行分析。

下面本文根据水泵试验中主要采用方法对流量、扬程、轴功率、转速、效率等各参数的测定进行简单介绍。

水泵入口处连接有机械真空表、电子真空表和U形管水银真空计，在水泵出口处连接有机械压力表、电子压力表和U形管水银压力计，分别用于测定水泵进口的真空值和出口的压力值；功率表用于测定电机的输入功率Np，并且根据电机的基本性能曲线或扭矩转速测试仪可以得到电机的输出功率；水泵的流量用三角堰测量；水泵的转速可用光电或霍尔开关等类型的转速表测定。

水泵扬程H的测定 根据水泵扬程的定义，建立水泵进出口断面的能量方程式，可以得到水泵扬程计算公式为：式中： H——水泵的扬程（m）； Hd、HV——水泵出口、进口断面的压强高度和真空高度（m）； △Z——水泵出口、进口两断面中心点的位置高差（m）； ——水泵出口、进口两断面流速水头差（m）。

根据U形水银真空计和水银压力计工作原理和测量数据，得出水泵吸扬程HV、水泵压扬程Hd和总扬程H计算公式如下： 水泵吸水扬程：HV=13.6（▽1－▽2） 水泵压水扬程：Hd=13.6（▽3－▽4）+（▽4－▽b）式中： ▽1——U形水银真空计的上部液面标高（m）； ▽2——U形水银真空计的下部液面标高（m）； ▽3——U形水银压力计的上部液面标高（m）； ▽4——U形水银真空计的下部液面标高（m）； ▽b——水泵基准面的标高（m）。

通常抽水装置中的位置高差△Z和流速水头差之和与水泵扬程相比甚小，可忽略不计，则水泵总扬程可近似表示为：H＝Hd+Hv=13.6（▽1＋▽3－▽2－▽4）+（▽4－▽b） 即水泵的扬程近似的等于其出口压力计和进口真空计的读数之和所转换的米水柱。

水泵流量Q的测定三四五 水泵的流量一般可采用三角薄壁堰或涡轮流量计测定。

水泵性能测试与评估研究一、引言水泵作为工业生产和日常生活中不可或缺的设备之一，具有广泛的应用。

它被用于供水、输液、冷却、循环、排污等领域。

由于水泵在使用过程中的性能表现直接影响到设备的效率和工作效果，因此对水泵的性能测试与评估研究十分重要。

本文将从水泵性能测试方法、性能评估指标以及测试结果分析等方面，对水泵性能测试与评估进行研究探讨。

二、水泵性能测试方法1. 静态试验法静态试验法是一种常用的水泵性能测试方法。

在静态试验中，我们将水泵单独放置在实验室中，通过测量流量和扬程的变化，来对水泵的性能进行评估。

在测试过程中，可以通过改变转速、进口压力、出口阀门开度等参数，来观察不同工况下水泵的性能表现。

这种方法简单直观，可以为我们提供基本的性能参数。

2. 动态试验法动态试验法是一种更加贴近实际工况的水泵性能测试方法。

在动态试验中，我们可以将水泵安装在实际使用场景中，通过测量流量、扬程以及功率等参数，来对水泵的性能进行评估。

采用动态试验方法，可以更好地模拟实际工作环境，提高测试结果的准确性和可靠性。

三、性能评估指标1. 流量与扬程流量和扬程是评估水泵性能的重要指标。

流量指的是单位时间内通过泵流动的流体体积，扬程指的是水泵能够克服的垂直高度。

水泵的流量和扬程对于工作效率和能耗有着直接的影响，因此对于水泵的性能评估来说尤为重要。

2. 效率与功率水泵的效率与功率是评估其能耗和能源利用效率的指标。

效率指的是水泵输出能量与输入能量之间的比值，可以反映水泵的能耗情况。

功率则是指水泵工作所需的能量，是性能评估中的重要参数之一。

3. 噪音与振动水泵的噪音与振动也是对其性能进行评估的重要指标。

噪音和振动是水泵工作时产生的不良因素，会影响到工作环境的舒适度和设备寿命。

因此，评估水泵的噪音和振动水平是必要的。

四、测试结果分析在进行水泵性能测试与评估时，我们可以通过实验数据来进行结果分析，以得出对水泵性能的量化评价。

1. 利用测试数据绘制性能曲线通过测试数据，我们可以绘制出水泵的性能曲线。
