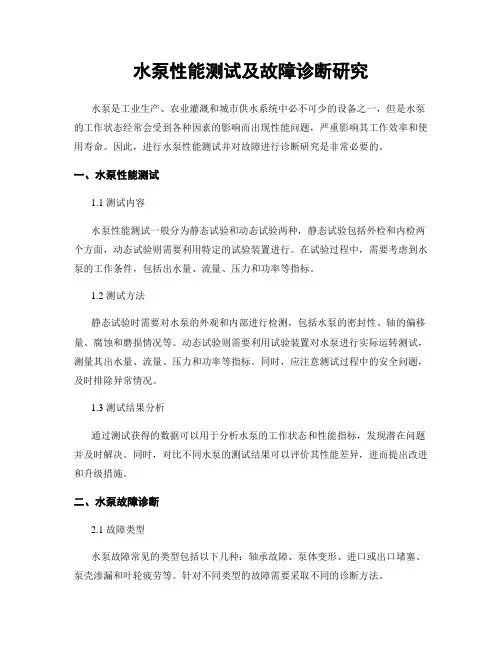

水泵性能测试及故障诊断研究水泵是工业生产、农业灌溉和城市供水系统中必不可少的设备之一，但是水泵的工作状态经常会受到各种因素的影响而出现性能问题，严重影响其工作效率和使用寿命。
因此，进行水泵性能测试并对故障进行诊断研究是非常必要的。
一、水泵性能测试1.1 测试内容水泵性能测试一般分为静态试验和动态试验两种，静态试验包括外检和内检两个方面，动态试验则需要利用特定的试验装置进行。
在试验过程中，需要考虑到水泵的工作条件，包括出水量、流量、压力和功率等指标。
1.2 测试方法静态试验时需要对水泵的外观和内部进行检测，包括水泵的密封性、轴的偏移量、腐蚀和磨损情况等。
动态试验则需要利用试验装置对水泵进行实际运转测试，测量其出水量、流量、压力和功率等指标。
同时，应注意测试过程中的安全问题，及时排除异常情况。
1.3 测试结果分析通过测试获得的数据可以用于分析水泵的工作状态和性能指标，发现潜在问题并及时解决。
同时，对比不同水泵的测试结果可以评价其性能差异，进而提出改进和升级措施。
二、水泵故障诊断2.1 故障类型水泵故障常见的类型包括以下几种：轴承故障、泵体变形、进口或出口堵塞、泵壳渗漏和叶轮疲劳等。
针对不同类型的故障需要采取不同的诊断方法。
2.2 诊断方法轴承故障需要检查轴承的空隙和摩擦力，重新调整轴承或更换轴承；泵体变形可采取钢板修复或泵体更换等措施；进口或出口堵塞可通过清洗或更换管道解决，而泵壳渗漏和叶轮疲劳则需要进行更加复杂的维修处理。
2.3 故障预防为避免水泵故障的发生，需要在使用和维护过程中注意几个关键点：首先，选用比较优质的水泵设备，提高其耐用性和可靠性；其次，对水泵进行定期检查和维护，及时发现潜在问题并进行修复；最后，减少水泵的过载运行或长时间空转运行，避免对设备造成过大的负荷。
三、结语水泵性能测试和故障诊断是水泵设备正常工作的重要保障，同时也是提高生产效率和节约资源的有效手段。
在实际工程应用中，需要充分利用科技手段和专业人才进行水泵技术方面的研究，不断优化水泵设备的工作状态和效率，为推动工业和农业现代化进程做出积极的贡献。

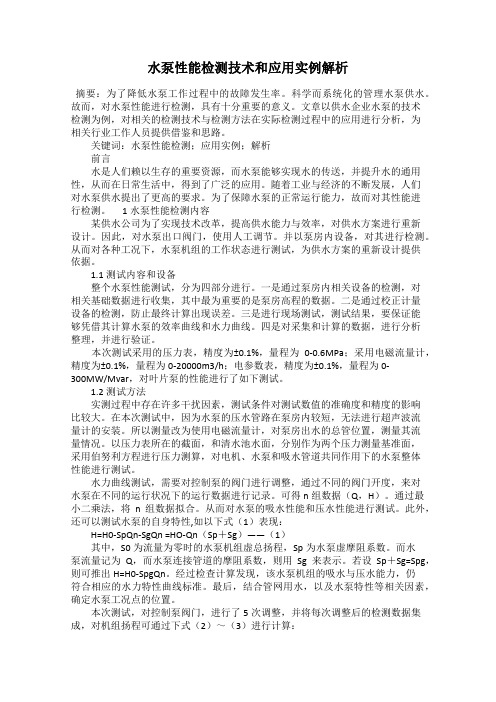

水泵性能检测技术和应用实例解析摘要：为了降低水泵工作过程中的故障发生率。
科学而系统化的管理水泵供水。
故而，对水泵性能进行检测，具有十分重要的意义。
文章以供水企业水泵的技术检测为例，对相关的检测技术与检测方法在实际检测过程中的应用进行分析，为相关行业工作人员提供借鉴和思路。
关键词：水泵性能检测；应用实例；解析前言水是人们赖以生存的重要资源，而水泵能够实现水的传送，并提升水的通用性，从而在日常生活中，得到了广泛的应用。
随着工业与经济的不断发展，人们对水泵供水提出了更高的要求。
为了保障水泵的正常运行能力，故而对其性能进行检测。
1水泵性能检测内容某供水公司为了实现技术改革，提高供水能力与效率，对供水方案进行重新设计。
因此，对水泵出口阀门，使用人工调节。
并以泵房内设备，对其进行检测。
从而对各种工况下，水泵机组的工作状态进行测试，为供水方案的重新设计提供依据。
1.1测试内容和设备整个水泵性能测试，分为四部分进行。
一是通过泵房内相关设备的检测，对相关基础数据进行收集，其中最为重要的是泵房高程的数据。
二是通过校正计量设备的检测，防止最终计算出现误差。
三是进行现场测试，测试结果，要保证能够凭借其计算水泵的效率曲线和水力曲线。
四是对采集和计算的数据，进行分析整理，并进行验证。
本次测试采用的压力表，精度为±0.1%，量程为0-0.6MPa；采用电磁流量计，精度为±0.1%，量程为0-20000m3/h；电参数表，精度为±0.1%，量程为0-300MW/Mvar，对叶片泵的性能进行了如下测试。
1.2测试方法实测过程中存在许多干扰因素，测试条件对测试数值的准确度和精度的影响比较大。
在本次测试中，因为水泵的压水管路在泵房内较短，无法进行超声波流量计的安装。
所以测量改为使用电磁流量计，对泵房出水的总管位置，测量其流量情况。
以压力表所在的截面，和清水池水面，分别作为两个压力测量基准面，采用伯努利方程进行压力测算，对电机、水泵和吸水管道共同作用下的水泵整体性能进行测试。
浅谈水泵两种测试方法在现场的应用
水泵是一种常见的机械设备，用于将水或其他液体输送到指定位置。
在水泵的生产过
程中，为了确保其质量和性能达到设计要求，在现场需要进行测试。
常用的水泵测试方法
包括性能测试和压力测试。
性能测试是水泵测试的基本内容。
性能测试是指通过测量水泵的流量、扬程和效率等
性能参数，来评估水泵的工作性能。
性能测试可以在水泵出口附近设置流量计和压力表，
通过记录不同工况下的流量和扬程值，计算得出水泵的效率、功率和工作点等参数。
性能
测试是确保水泵能够在设计要求下稳定工作的重要手段。
压力测试是水泵测试的另一种重要方法。
压力测试是指通过增加或降低系统中的压力
来测试水泵的稳定性和最大扬程能力。
在压力测试中，可以使用压力表测量进出口压力差，以确定水泵的扬程。
压力测试可以直观地评估水泵在不同压力条件下的性能表现，对于保
证水泵的工作稳定性和安全性具有重要意义。
在现场应用中，水泵的性能测试和压力测试经常会被同时进行。
以某水泵为例，首先
可以在设备安装完毕后进行性能测试。
可以通过先限制进口水流量，然后记录不同出口压
力下的流量和扬程值，得出水泵的性能曲线。
通过性能测试，可以评估水泵在设计要求下
的工作性能，并根据实际需求进行调整。
水泵性能测试技术规程本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March水泵性能测试技术规程水泵性能试验是水泵生产的重要环节，是检验水泵加工制作组装和性能质量的有效手段，所以必须保证水泵性能试验在一个试验装置、测试设备、试验条件比较完善、稳定、安全、可靠的状态下进行，以保证水泵性能试验工作的顺利进行，并取得性能参数的真实、准确、可靠。
特制定水泵性能测试技术规程。
1、水泵试验装置：该试验站，占地面积为450m2，水池容积为200m3采用卧式、开式结构，并配有五套管路，装机容量为5000kW，各种相配套的测试仪器、仪表齐全、完善，本试验站采用微机数据自动控制系统，可对水泵进行全性能的测试。
该试验站的设计完全符合GB3216-2005的标准要求，测试精度达到国标GB3216-2005标准的2级精度要求。
2、水泵试验测试设备水泵试验流量测试采用涡轮流量计，扬程测试测量设备采用压力传感器，转速转矩的测试采用转矩转速传感器，轴功率通过测定转速和转矩得出，效率通过微机计算得出。
试验站采用微机测试控制系统，可自动采集数据、自动计算整理，绘制曲线的方法，分别测得流量、扬程、轴功率、效率与流量之间的性能参数。
3、水泵试验用的液体在无特殊规定时，试验用常温清水进行，温度＜40℃。
4、试验和组织水泵的性能测试，精确的测量不仅取决于所使用的测量设备和仪器质量，而且也取决于测试人员的工作素质和技术水平，试验负责人应由在测试技术方面有丰富经验的人员担任，一般试验人员应由具备一定的试验专业知识并对水泵试验能进行熟练操作人员担任。
5、水泵性能试验项目、方法5.1 水泵性能试验项目依据GB3216-2005标准的要求，水泵性能试验主要检验项目有流量、扬程、轴功率、效率，一般检验项目有轴承和填料的温升，轴封的泄漏量、噪声和振动。
5.2 水泵性能试验方法试验方法执行GB3216-2005标准，本试验站采用涡轮流量计，测定水泵的流量，并以流量为基准测定其他性能参数。
水泵测试的相关内容.第一，测试的主要参数有：流量、扬程、功率、转速、效率、汽蚀余量等。
1.目前流量测量用的是电磁流量计，口径从DN25mm—DN1400mm,流量测试范围0—38000m3/h。
流量的计算公式Q=VD=流速×管路的截面积。
2.扬程的测量用的是精密压力表或压力变送器测出其进出口压力，再根据压力换算成扬程，扬程的计算公式H= (P2-P1)/ρg+ (Z2-Z1) +（V22-V12 ）/2g，其简单计算公式为H=（出口压力-进口压力）×102＋表位差+速度头，扬程的单位为米，压力的单位为MPa, 1MPa=106 Pa=105 bor(巴)=102米，通常说的1公斤压力=10米≈0.1MPa,一个标准大气压=760毫米汞柱=101300Pa=10.33米。
通常把大气压作为零点，用仪表测出来的压力就是大于一个大气压的压力，而低于一个大气压的压力称为负压或真空。
一般我们测试时进口压力为负压，这都属于相对压力！我们公司即将试制的次高压多级泵扬程可达700米以上，以后还将生产特高压的多级泵，扬程最高可达1000米以上。
3.功率测量用的是电参数测量仪和扭矩仪，电参数测量仪可测电压、电流、功率因数、频率，主要用来测电机的输入功率。
扭矩仪可测扭矩和转速，主要用于测电机的输出功率即轴功率。
4.转速的测量主要有SFT-A型智能转速测量仪和光电式测速仪，其中SFT-A型智能转速测量仪为感应式测速，主要用来测低压电机及潜水泵转速，光电测速仪主要用来测高压电机及柴油机转速。
5.效率测量是根据泵的输出功率和输入功率来计算的，泵的输出功率是根据测得的流量、扬程再计算出来的，泵的输出功率Pu=QHρg×10-3 （KW）=流量×扬程×介质密度×重力加速度。
泵的输出功率除以泵的输入功率（轴功率）即为泵效率，泵的输出功率除以电机的输入功率即为机组效率。
6.汽蚀，首先解释一下什么叫汽蚀，自然界的物质有三种形态：固态、液体、气态，当条件改变时三种状态可相互转化，在高原上的水沸腾低于100℃，这是因为高原上的气压低于一个大气压，这个现象说明气压越低水汽化时的温度也越低。
一二水泵的基本性能参数测定 水泵的基本性能参数有流量Q、扬程H、轴功率N、转速n、效率η等参数，同时可以根据不同工况下采集的参数绘制出工作性能曲线，更好的方便对水泵性能测试进行分析。
下面本文根据水泵试验中主要采用方法对流量、扬程、轴功率、转速、效率等各参数的测定进行简单介绍。
水泵入口处连接有机械真空表、电子真空表和U形管水银真空计，在水泵出口处连接有机械压力表、电子压力表和U形管水银压力计，分别用于测定水泵进口的真空值和出口的压力值；功率表用于测定电机的输入功率Np，并且根据电机的基本性能曲线或扭矩转速测试仪可以得到电机的输出功率；水泵的流量用三角堰测量；水泵的转速可用光电或霍尔开关等类型的转速表测定。
水泵扬程H的测定 根据水泵扬程的定义，建立水泵进出口断面的能量方程式，可以得到水泵扬程计算公式为：式中： H——水泵的扬程（m）； Hd、HV——水泵出口、进口断面的压强高度和真空高度（m）； △Z——水泵出口、进口两断面中心点的位置高差（m）； ——水泵出口、进口两断面流速水头差（m）。
根据U形水银真空计和水银压力计工作原理和测量数据，得出水泵吸扬程HV、水泵压扬程Hd和总扬程H计算公式如下： 水泵吸水扬程：HV=13.6（▽1－▽2） 水泵压水扬程：Hd=13.6（▽3－▽4）+（▽4－▽b）式中： ▽1——U形水银真空计的上部液面标高（m）； ▽2——U形水银真空计的下部液面标高（m）； ▽3——U形水银压力计的上部液面标高（m）； ▽4——U形水银真空计的下部液面标高（m）； ▽b——水泵基准面的标高（m）。
通常抽水装置中的位置高差△Z和流速水头差之和与水泵扬程相比甚小，可忽略不计，则水泵总扬程可近似表示为：H＝Hd+Hv=13.6（▽1＋▽3－▽2－▽4）+（▽4－▽b） 即水泵的扬程近似的等于其出口压力计和进口真空计的读数之和所转换的米水柱。
水泵流量Q的测定三四五 水泵的流量一般可采用三角薄壁堰或涡轮流量计测定。

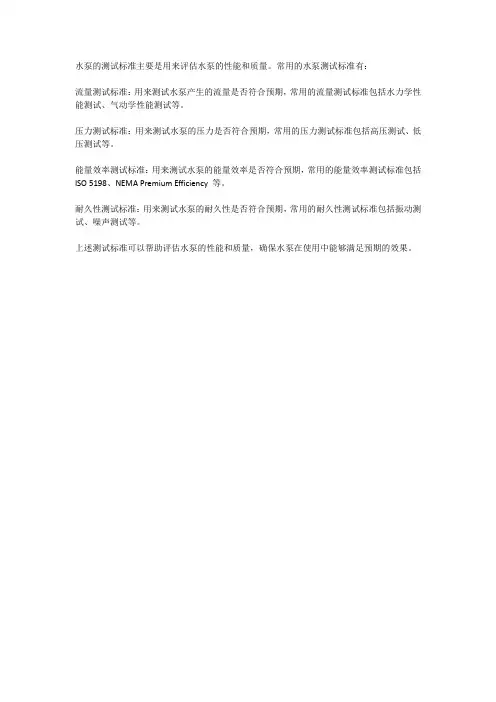

水泵的测试标准主要是用来评估水泵的性能和质量。
常用的水泵测试标准有：
流量测试标准：用来测试水泵产生的流量是否符合预期，常用的流量测试标准包括水力学性能测试、气动学性能测试等。
压力测试标准：用来测试水泵的压力是否符合预期，常用的压力测试标准包括高压测试、低压测试等。
能量效率测试标准：用来测试水泵的能量效率是否符合预期，常用的能量效率测试标准包括ISO 5198、NEMA Premium Efficiency 等。
耐久性测试标准：用来测试水泵的耐久性是否符合预期，常用的耐久性测试标准包括振动测试、噪声测试等。
上述测试标准可以帮助评估水泵的性能和质量，确保水泵在使用中能够满足预期的效果。
