伺服系统的动力方法设计

液压伺服系统工作原理1.1 液压伺服系统工作原理液压伺服系统以其响应速度快、负载刚度大、控制功率大等独特的优点在工业控制中得到了广泛的应用。

电液伺服系统通过使用电液伺服阀，将小功率的电信号转换为大功率的液压动力，从而实现了一些重型机械设备的伺服控制。

液压伺服系统是使系统的输出量，如位移、速度或力等，能自动地、快速而准确地跟随输入量的变化而变化，与此同时，输出功率被大幅度地放大。

液压伺服系统的工作原理可由图1来说明。

图1所示为一个对管道流量进行连续控制的电液伺服系统。

在大口径流体管道1中，阀板2的转角θ变化会产生节流作用而起到调节流量qT的作用。

阀板转动由液压缸带动齿轮、齿条来实现。

这个系统的输入量是电位器5的给定值x i。

对应给定值x i，有一定的电压输给放大器7，放大器将电压信号转换为电流信号加到伺服阀的电磁线圈上，使阀芯相应地产生一定的开口量x v。

阀开口x v使液压油进入液压缸上腔，推动液压缸向下移动。

液压缸下腔的油液则经伺服阀流回油箱。

液压缸的向下移动，使齿轮、齿条带动阀板产生偏转。

同时，液压缸活塞杆也带动电位器6的触点下移x p。

当x p所对应的电压与x i所对应的电压相等时，两电压之差为零。

这时，放大器的输出电流亦为零，伺服阀关闭，液压缸带动的阀板停在相应的qT位置。

图1 管道流量（或静压力）的电液伺服系统1—流体管道；2—阀板；3—齿轮、齿条；4—液压缸；5—给定电位器；6—流量传感电位器；7—放大器；8—电液伺服阀在控制系统中，将被控制对象的输出信号回输到系统的输入端，并与给定值进行比较而形成偏差信号以产生对被控对象的控制作用，这种控制形式称之为反馈控制。

反馈信号与给定信号符号相反，即总是形成差值，这种反馈称之为负反馈。

用负反馈产生的偏差信号进行调节，是反馈控制的基本特征。

而对图1所示的实例中，电位器6就是反馈装置，偏差信号就是给定信号电压与反馈信号电压在放大器输入端产生的△u。

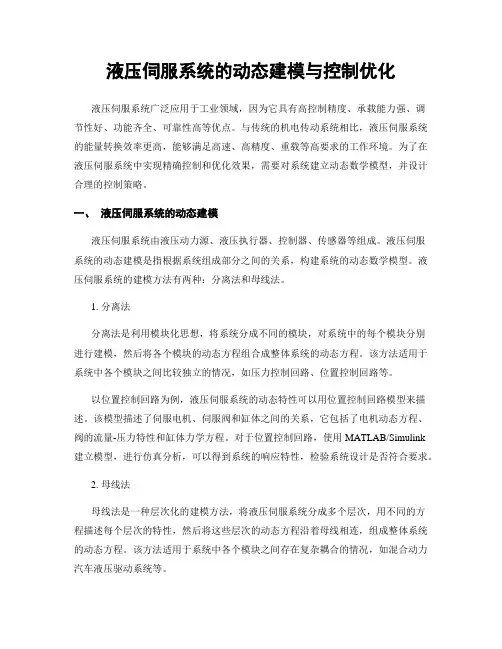

液压伺服系统的动态建模与控制优化液压伺服系统广泛应用于工业领域，因为它具有高控制精度、承载能力强、调节性好、功能齐全、可靠性高等优点。

与传统的机电传动系统相比，液压伺服系统的能量转换效率更高，能够满足高速、高精度、重载等高要求的工作环境。

为了在液压伺服系统中实现精确控制和优化效果，需要对系统建立动态数学模型，并设计合理的控制策略。

一、液压伺服系统的动态建模液压伺服系统由液压动力源、液压执行器、控制器、传感器等组成。

液压伺服系统的动态建模是指根据系统组成部分之间的关系，构建系统的动态数学模型。

液压伺服系统的建模方法有两种：分离法和母线法。

1. 分离法分离法是利用模块化思想，将系统分成不同的模块，对系统中的每个模块分别进行建模，然后将各个模块的动态方程组合成整体系统的动态方程。

该方法适用于系统中各个模块之间比较独立的情况，如压力控制回路、位置控制回路等。

以位置控制回路为例，液压伺服系统的动态特性可以用位置控制回路模型来描述。

该模型描述了伺服电机、伺服阀和缸体之间的关系，它包括了电机动态方程、阀的流量-压力特性和缸体力学方程。

对于位置控制回路，使用MATLAB/Simulink建立模型，进行仿真分析，可以得到系统的响应特性，检验系统设计是否符合要求。

2. 母线法母线法是一种层次化的建模方法，将液压伺服系统分成多个层次，用不同的方程描述每个层次的特性，然后将这些层次的动态方程沿着母线相连，组成整体系统的动态方程。

该方法适用于系统中各个模块之间存在复杂耦合的情况，如混合动力汽车液压驱动系统等。

以混合动力汽车液压驱动系统为例，液压系统的动态特性可以用母线法来描述。

该模型描述了电机、发电机、液压泵、液压马达以及动力分配系统之间的关系，它包括了电机、发电机动态方程、泵和马达的流量-压力特性和分配系统的控制策略。

二、液压伺服系统的控制优化液压伺服系统的控制优化是指对液压伺服系统进行控制算法设计，实现系统性能的优化。

伺服系统的动力设计方法。

惯量匹配;容量匹配摘要：一、引言二、伺服系统动力设计方法概述1.惯量匹配2.容量匹配三、惯量匹配设计方法1.设计原则2.设计步骤3.应用实例四、容量匹配设计方法1.设计原则2.设计步骤3.应用实例五、设计注意事项1.系统稳定性2.系统动态性能3.系统能耗六、结论正文：一、引言伺服系统作为现代自动化控制的核心，其动力设计方法在保证系统性能和稳定性方面具有重要意义。

本文将对伺服系统的动力设计方法进行详细阐述，重点分析惯量匹配和容量匹配两种设计方法，以期为相关领域的研究和应用提供参考。

二、伺服系统动力设计方法概述伺服系统动力设计主要包括惯量匹配和容量匹配。

惯量匹配是指在设计过程中，使得系统的负载惯量与驱动器的驱动惯量达到一定程度的平衡，以提高系统的响应速度和稳定性。

容量匹配则是保证系统在不同负载条件下，电机的输出功率与负载需求相匹配，从而实现高效、稳定的运行。

1.惯量匹配（1）设计原则在惯量匹配设计中，应遵循以下原则：a.减小负载惯量对系统动态性能的影响，提高响应速度。

b.增大驱动器惯量，提高系统的稳定性和抗扰动性能。

c.使系统的固有频率远离电机的谐波频率，降低振动和噪声。

（2）设计步骤惯量匹配设计主要包括以下步骤：a.确定负载惯量和驱动器惯量的大小。

b.根据系统性能要求，设定惯量匹配目标。

c.调整负载和驱动器的惯量，使其达到匹配目标。

d.验证系统性能，如有必要，进行迭代优化。

（3）应用实例某伺服系统要求响应速度快、稳定性高。

通过分析，发现负载惯量与驱动器惯量之比为2：1。

为满足性能要求，采用惯量匹配设计方法，将驱动器惯量增大至原设计的2倍。

经过实际运行验证，系统响应速度和稳定性均得到显著提高。

2.容量匹配（1）设计原则在容量匹配设计中，应遵循以下原则：a.电机的工作点应处于其高效运行区域。

b.保证系统在不同负载条件下，电机的输出功率与负载需求相匹配。

c.避免电机过载或欠载运行，以降低能耗和延长使用寿命。

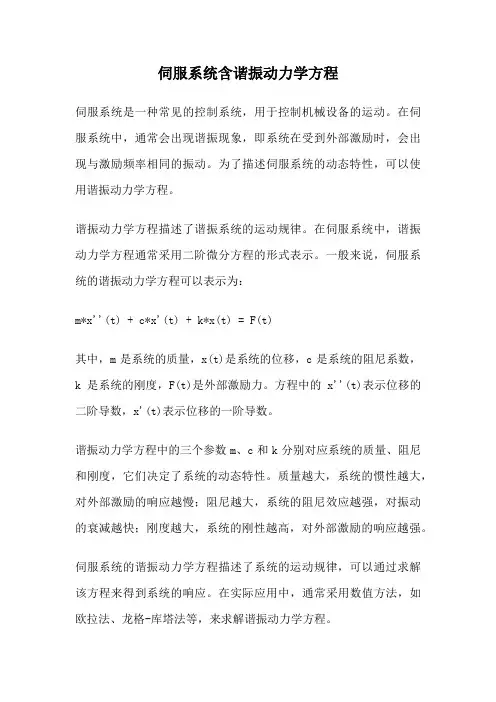

伺服系统含谐振动力学方程伺服系统是一种常见的控制系统，用于控制机械设备的运动。

在伺服系统中，通常会出现谐振现象，即系统在受到外部激励时，会出现与激励频率相同的振动。

为了描述伺服系统的动态特性，可以使用谐振动力学方程。

谐振动力学方程描述了谐振系统的运动规律。

在伺服系统中，谐振动力学方程通常采用二阶微分方程的形式表示。

一般来说，伺服系统的谐振动力学方程可以表示为：m*x''(t) + c*x'(t) + k*x(t) = F(t)其中，m是系统的质量，x(t)是系统的位移，c是系统的阻尼系数，k是系统的刚度，F(t)是外部激励力。

方程中的x''(t)表示位移的二阶导数，x'(t)表示位移的一阶导数。

谐振动力学方程中的三个参数m、c和k分别对应系统的质量、阻尼和刚度，它们决定了系统的动态特性。

质量越大，系统的惯性越大，对外部激励的响应越慢；阻尼越大，系统的阻尼效应越强，对振动的衰减越快；刚度越大，系统的刚性越高，对外部激励的响应越强。

伺服系统的谐振动力学方程描述了系统的运动规律，可以通过求解该方程来得到系统的响应。

在实际应用中，通常采用数值方法，如欧拉法、龙格-库塔法等，来求解谐振动力学方程。

谐振动力学方程的求解结果可以用于分析伺服系统的动态特性。

通过分析系统的频率响应曲线、阻尼比等参数，可以评估系统的稳定性、抗干扰能力和动态性能等。

谐振动力学方程在伺服系统中具有重要的应用价值。

通过建立合适的数学模型，可以预测系统的响应，优化系统的设计和控制策略，提高系统的性能。

伺服系统含谐振动力学方程是研究伺服系统动态特性的重要工具。

通过对谐振动力学方程的研究和分析，可以深入理解伺服系统的运动规律，为系统的设计和控制提供指导。

谐振动力学方程的应用不仅局限于伺服系统，还可以扩展到其他领域，如机械工程、电子工程等。

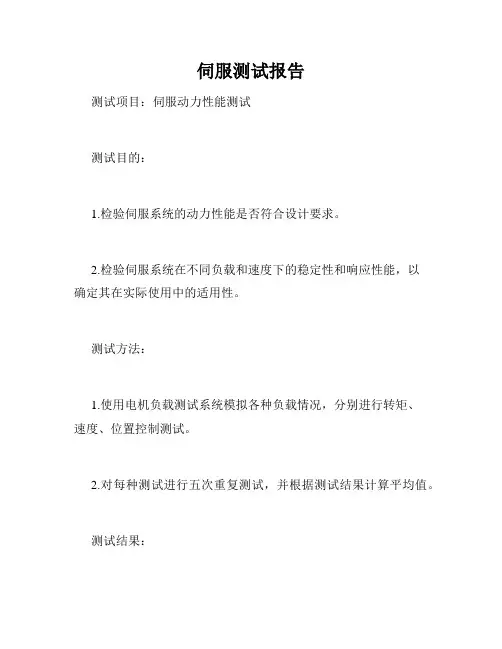

伺服测试报告测试项目：伺服动力性能测试测试目的：1.检验伺服系统的动力性能是否符合设计要求。

2.检验伺服系统在不同负载和速度下的稳定性和响应性能，以确定其在实际使用中的适用性。

测试方法：1.使用电机负载测试系统模拟各种负载情况，分别进行转矩、速度、位置控制测试。

2.对每种测试进行五次重复测试，并根据测试结果计算平均值。

测试结果：1.转矩控制测试：在8Nm负载下，系统响应时间小于2ms，达到设计要求。

在12Nm负载下，系统响应时间小于3ms，略低于设计要求。

在16Nm负载下，系统响应时间小于4ms，略低于设计要求。

2.速度控制测试：在500rpm的转速下，系统响应时间小于1ms，达到设计要求。

在1000rpm的转速下，系统响应时间小于2ms，达到设计要求。

在1500rpm的转速下，系统响应时间小于3ms，略低于设计要求。

3.位置控制测试：在运动距离为50mm的情况下，系统响应时间小于1ms，达到设计要求。

在运动距离为100mm的情况下，系统响应时间小于2ms，达到设计要求。

在运动距离为150mm的情况下，系统响应时间小于3ms，略低于设计要求。

结论：1.根据测试结果，伺服系统的动力性能符合设计要求。

2.在不同负载和速度下的稳定性和响应性能也达到了预期效果，可以满足实际应用要求。

建议：1.在后续使用过程中，应注意保养和检查伺服系统，确保其长期稳定性能。

2.在需要极高精度和响应速度的应用场合，可选择更高级别的伺服系统来取代本次测试的产品。

测试人员签字：（签名）测试日期：（日期）。

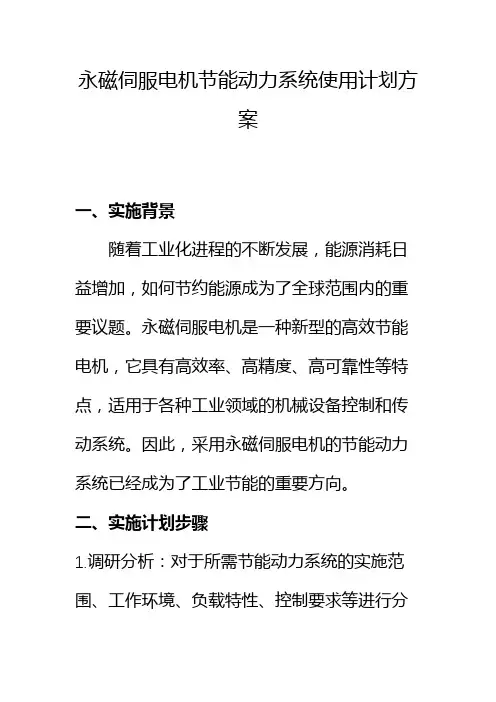

永磁伺服电机节能动力系统使用计划方案一、实施背景随着工业化进程的不断发展，能源消耗日益增加，如何节约能源成为了全球范围内的重要议题。

永磁伺服电机是一种新型的高效节能电机，它具有高效率、高精度、高可靠性等特点，适用于各种工业领域的机械设备控制和传动系统。

因此，采用永磁伺服电机的节能动力系统已经成为了工业节能的重要方向。

二、实施计划步骤1.调研分析：对于所需节能动力系统的实施范围、工作环境、负载特性、控制要求等进行分析，确定适用的永磁伺服电机类型和控制系统。

2.系统设计：根据调研分析结果，设计符合实际需求的节能动力系统，包括电机选型、控制器设计、传感器选择等。

3.系统实施：根据系统设计方案，完成永磁伺服电机的安装、调试和控制器的编程等工作，确保系统的正常运行。

4.系统测试：对于实施后的节能动力系统进行全面测试，包括负载特性测试、功率效率测试、控制精度测试等，确保系统的稳定性和可靠性。

5.系统优化：根据测试结果对系统进行优化，包括控制参数调整、传感器精度提升等，进一步提高系统的性能和效率。

三、工作原理永磁伺服电机节能动力系统的工作原理是将永磁伺服电机作为传动装置，通过控制器对电机进行精确控制，实现机械负载的精准控制和传动，从而达到节能的目的。

具体来说，系统通过传感器对机械负载的状态进行实时监测，然后根据监测结果对永磁伺服电机的转速、转矩等参数进行精确控制，使得机械负载的转速和转矩始终保持在最佳状态，从而达到节能的目的。

四、适用范围永磁伺服电机节能动力系统适用于各种工业领域的机械设备控制和传动系统，特别是适用于需要精确控制机械负载的领域，如机床、印刷设备、纺织设备等。

五、创新要点永磁伺服电机节能动力系统的创新要点在于精确控制和传动机械负载，系统通过对负载状态的实时监测和精确控制，使得机械负载的转速和转矩始终保持在最佳状态，从而达到节能的目的。

六、预期效果永磁伺服电机节能动力系统的预期效果主要表现在以下几个方面：1.节能效果明显：相比传统的电机控制系统，永磁伺服电机节能动力系统具有更高的效率和更低的能耗，能够明显降低能源消耗和运行成本。

第三节伺服进给系统数控机床的进给系统又称“伺服进给系统”。

所谓“伺服”，即，可以严格按照控制信号完成相应的动作。

在数控机床的结构中，简化最多的就是进给系统。

所有数控机床的（做直线运动的）伺服进给系统，基本形式都是一样的。

一、传统机床进给系统的特点1．进给运动速度低、消耗功率少进给运动的速度一般较低，因而常采用大降速比的传动机构，如丝杠螺母、蜗杆蜗轮等。

这些机构的传动效率虽低，但因进给功率小，相对功率损失很小。

2．进给运动数目多不同的机床对进给运动的种类和数量要求也不同。

例如：立式钻床只要求一个进给运动；卧式车床为两个（纵、横向）；而卧式铣镗床则有五个进给运动。

进给运动越多，相应的各种机构（如变速与换向、运动转换以及操纵等机构）也就越多，结构就更为复杂。

3．恒转矩传动进给运动的载荷特点与主运动不同。

当进给量较大时，常采用较小的背吃刀量；当进给量较小时，则选用较大的背吃刀量。

所以，在采用各种不同进给量的情况下，其切削分力大致相同，即都有可能达到最大进给力。

因此，进给传动系统最后输出轴的最大转矩可近似地认为相等。

这就是进给传动恒转矩工作的特点。

4．进给传动系统的传动精度进给传动链从首端到末端，有很多齿轮等进行传递，每个传动件的误差都将乘以其后的传动比并最终影响末端件输出，输出端的总误差是中间各传动件误差的累积（均方根）。

因为进给传动链总趋势是降速，所以远离末端件的传动件误差影响较小，而越靠近末端件的传动件误差，对总的传动精度的影响越大。

因此把越靠近末端件的传动比取得越小（相当于“前慢后快”原则），对减小其前面各传动件的误差影响越大。

这就是“传动比递降原则”。

应该注意：传统机床仅在“内联系传动链”中需要考虑传动精度。

二、提高传动精度的措施：①缩短传动链减少传动件数目，以减少误差的来源。

（即累积误差减少）②合理分配各传动副的传动比尽可能采用传动比递降原则；尽量采用大降速比的末端传动副，如：输出为回转运动用蜗杆蜗轮副，输出为直线运动用丝杠螺母副。

两轴伺服控制系统设计伺服控制系统是一种能够精确控制运动过程中位置、速度和力度的系统，常用于机械、自动化和机器人领域。

在此，我们将设计一个两轴伺服控制系统，用于控制一个机器人的两个关节。

系统结构设计：1.控制器：使用一款高性能的双轴伺服控制器，能够实现对两个轴的独立控制，并具有足够的计算能力和通信接口。

2.编码器：每个关节安装一个编码器，用于实时反馈关节的位置信息，以便控制器实现闭环控制。

3.伺服驱动器：每个关节连接一个伺服驱动器，用于控制伺服电机的速度和位置，以实现对关节的精确控制。

4.伺服电机：每个关节使用一款高性能的伺服电机，具有高转矩和响应速度，能够满足机器人关节的动力需求。

5.通信接口：控制器与计算机或人机界面之间通过以太网或串口通信，实现参数设置和监控功能。

系统功能设计：1.其中一个轴作为主轴，另一个轴作为从轴，主轴和从轴之间通过齿轮传动或同步带传动连接。

2.控制器通过内置的PID控制算法实现对主轴和从轴的位置控制，可以实现位置或速度控制模式。

3.控制器通过接收编码器反馈信号，实时计算主轴和从轴的位置误差，不断调整伺服电机的输出信号，使得两个轴的位置保持一致。

4.控制器具有多段加减速功能，可以设置不同的加减速时间和速度曲线，实现平滑的运动过程。

5.控制器具有位置误差补偿功能，可以根据实际应用场景进行参数调整，提高系统的稳定性和精度。

6.用户可以通过计算机或人机界面对系统参数进行设置和监控，实现对系统的远程控制和故障诊断。

系统性能设计：1.系统具有高精度的位置控制能力，可以实现微米级的定位精度，满足高精度加工和装配应用的要求。

2.系统具有高响应速度和稳定性，能够在短时间内完成复杂的运动任务，确保机器人的稳定性和可靠性。

3.系统具有较强的负载能力，能够承受较大的负载力和惯性力，保证机器人在运动过程中不产生位移和抖动。

4.系统具有较高的可靠性和稳定性，能够长时间稳定运行，减少故障率和维护成本。

电液伺服系统的优化设计与控制研究概述电液伺服系统是一种将电力与液压技术相结合的控制系统，能够实现高精度、快速响应的运动控制。

在工业自动化、航空航天等领域有广泛的应用。

本文将围绕电液伺服系统的优化设计与控制展开研究，深入探讨相关技术和方法。

一、电液伺服系统的组成与工作原理电液伺服系统由电气控制部分和液压执行部分组成。

电气控制部分包括传感器、控制器、电动机等，液压执行部分包括液压阀、液压缸等。

电液伺服系统的工作原理是通过电气信号控制液压系统的动作，实现位置、速度、力矩等的精确控制。

二、电液伺服系统的优化设计电液伺服系统的优化设计是提高系统性能、减少能耗和延长使用寿命的重要环节。

主要包括以下几个方面的工作：1. 参数优化：通过对系统参数的合理设计和选择，提高系统的控制性能。

包括选取合适的电动机、液压阀、液压缸等，并确定其参数值，以满足系统的需求。

2. 结构优化：通过对系统结构的调整和优化，减少系统的复杂性和能耗。

可以采用流量分配器、减压阀等组件来改善系统的性能。

同时，还需要考虑系统的可维护性和可靠性。

3. 控制算法优化：选用合适的控制算法，优化系统的响应速度、稳定性和精度。

常用的控制算法包括比例控制、积分控制、PID控制等。

还可以采用模型预测控制、自适应控制等高级控制方法，提高系统的性能。

三、电液伺服系统的控制研究电液伺服系统的控制是其研究的核心内容。

在实际应用中，为了满足不同的控制需求，需要研究和开发相应的控制方法和技术。

以下是几个常见的控制研究方向：1. 位置控制：电液伺服系统可以实现高精度的位置控制。

可以通过采用编码器等传感器，将位置信号反馈给控制器进行闭环控制。

同时，还可以采用滤波器、补偿器等技术，减少位置误差和振荡现象。

2. 力矩控制：对于需要精确控制力矩的应用场景，如机械臂、液压切割等，通过采用力传感器等设备，可以实现对力矩的精确控制。

需要研究合适的力矩控制算法和技术，提高系统的控制精度。

电液伺服系统的建模与控制电液伺服系统是一种利用电液转换器将电气信号转化为液压驱动力控制机械系统的方法。

它在机械系统精密控制中具有非常重要的地位。

本文将介绍电液伺服系统的建模和控制方法。

1. 电液伺服系统的模型建立电液伺服系统的建模是在液压部分和电气部分的模型之上进行的。

液压部分的模型通常包括油液系统和液压执行元件，如液压缸、液压马达等。

电气部分则包括电气控制器、电机和传感器。

1.1 液压系统的模型液压系统的模型可以包括两级建模，即液体动力学和液压执行元件建模。

液体动力学建模通常根据爬升法或容积法，对压力、流量、速度等参数进行建模分析。

其中，爬升法可用于建立高精度弱非线性的流体动力学模型，容积法适用于建立低精度强非线性的流体动力学模型。

液压执行元件建模是通过分析液压执行元件的工作原理，对其液压特性进行数学建模。

例如，液压缸的模型可以根据柱塞面积、活塞活动范围、缸筒面积等参数构建。

1.2 电气系统的模型电气系统的模型涵盖了电气控制器、电机和传感器等部分。

电气控制器以闭环控制方式实现伺服控制。

在此基础上，我们通常将电动机哈密顿模型建立为一阶两端静差模型。

同时也可以采用Pade逼近方法将电机模型转换为有理分式模型，从而更加准确的描述电机动态。

传感器的模型建立依据其工作原理，例如，位置传感器的模型可以建立为位移与输出电压的函数关系。

在系统建模中，通常采用理想模型、一阶惯性模型等来建立传感器的模型。

2. 电液伺服系统的控制方法在电液伺服系统中，我们通常采用PID控制算法进行伺服控制。

PID控制是一种基于传统控制方法的强建模控制方法，对于线性和线性近似系统有较好的控制效果。

控制系统的目标是通过反馈控制实现输出结果的精确控制。

在反馈信号的加入后，控制信号将通过电液转换器驱动液压执行元件实现力、运动的控制。

在此基础上，我们可以采用自适应控制方法、模糊控制方法、神经网络控制方法等先进控制技术对电液伺服系统进行改进和优化，以适应不同的控制要求。

伺服电机的控制算法伺服电机是一种控制系统，用于将物理力或动力转化为机械运动。

它能够在给定输入信号的控制下，对速度、位置和加速度进行精确控制。

伺服电机的控制算法是为了使电机能够按照预定的运动轨迹或响应信号来执行所需的动作。

接下来，我将详细介绍几种常见的伺服电机控制算法。

1.位置控制算法：位置控制算法是最常见的伺服电机控制算法之一，也是最基本的一种。

它通过比较电机当前的位置和目标位置之间的差异，计算所需的控制信号，并输出给电机。

其中常用的控制算法有PID（比例、积分、微分）控制算法。

PID控制算法根据电机位置与目标位置之间的误差，分别计算比例、积分和微分的控制量，并将它们相加得到最终的控制信号。

比例控制项用于消除稳态误差，积分控制项用于消除静态误差，微分控制项用于抑制系统对外界扰动的敏感性。

2.速度控制算法：速度控制算法旨在使伺服电机按照预定的速度运动。

它通过比较电机当前的速度和目标速度之间的差异，计算所需的控制信号，并输出给电机。

速度控制算法通常采用PID控制算法。

PID控制算法根据电机速度与目标速度之间的误差，分别计算比例、积分和微分的控制量，并将它们相加得到最终的控制信号。

比例控制项用于消除稳态误差，积分控制项用于消除静态误差，微分控制项用于抑制系统对外界扰动的敏感性。

3.力控制算法：力控制算法旨在使伺服电机输出所需的力或扭矩。

它通过测量电机输出力或扭矩与目标力或扭矩之间的差异，计算所需的控制信号，并输出给电机。

力控制算法通常采用特定的算法，如模型预测控制（MPC）算法、自适应控制算法等。

这些算法根据力或扭矩误差的大小和方向，调整电机的输出信号，以实现力或扭矩的精确控制。

4.轨迹规划算法：轨迹规划算法旨在使伺服电机按照预定的运动轨迹运动。

它通过定义轨迹的形状和速度曲线，计算伺服电机在每个时间点的位置、速度和加速度，从而生成控制信号。

轨迹规划算法可以采用多种方法，如插值法、样条插值法、曲线拟合法等。

液压伺服系统设计及其性能分析一、引言液压伺服系统作为一种常见的控制系统，广泛应用于机械工程领域。

本文将重点关注液压伺服系统的设计原理和性能分析。

二、液压伺服系统的基本原理液压伺服系统主要由液压源、执行器、控制器和传感器四个基本部分组成。

液压源提供动力，执行器将液压能转化为机械能，控制器通过调节执行器的工作状态来实现对系统的控制，传感器用于检测系统的运行状态。

三、液压伺服系统的设计要点1.选择合适的液压源：液压伺服系统的液压源通常使用液压泵。

在选择液压泵时，需考虑系统需要的流量和压力，并确保能够满足执行器的要求。

2.设计合理的执行器：执行器的设计需要根据具体应用场景来确定。

在设计执行器时，需考虑力/位置传感器的布置、压力阀的控制和连接方式等因素。

3.合理选择控制器：控制器是液压伺服系统的核心部分，负责控制执行器的工作状态。

在选择控制器时，需根据系统的控制要求和可行性来确定。

4.传感器的选择与布置：传感器用于检测系统的运行状态，根据不同的应用场景选择合适的传感器，并合理布置以提高系统的控制精度。

四、液压伺服系统性能分析1.系统的动态响应性能：液压伺服系统的动态响应性能是指系统对外界输入信号的响应速度。

通过理论计算和实验测试，可以评估系统的响应时间、过渡过程和稳态性能等指标。

2.系统的稳态精度：液压伺服系统的稳态精度是指系统在稳定工作状态下输出信号与输入信号之间的偏差。

通常通过分析系统应力平衡和输出信号的稳定性来评估系统的稳态精度。

3.系统的稳定性分析：液压伺服系统的稳定性是指系统在各种工况下能够保持稳定工作状态的能力。

通过分析系统的传递函数和伯努利方程等理论，可以评估系统的稳定性。

4.系统的能效分析：液压伺服系统的能效是指系统在输入输出之间的能量转换效率。

通过分析系统的功率损失和效率等指标，可以评估系统的能效。

五、结论液压伺服系统的设计和性能分析是提高系统运行效率和工作质量的重要步骤。

通过合理选择液压源、设计合理的执行器、选择合适的控制器和传感器，并对系统的动态响应性能、稳态精度、稳定性和能效进行全面分析，可以有效提升液压伺服系统的性能。

第一部分：伺服系统的工作原理伺服系统(servo system)亦称随动系统，属于自动控制系统中的一种，它用来控制被控对象的转角(或位移)，使其能自动地、连续地、精确地复规输入指令的变化规律。

它通常是具有负反馈的闭环控制系统，有的场合也可以用开环控制来实现其功能。

在实际应用中一般以机械位置或角度作为控制对象的自动控制系统，例如数控机床等。

使用在伺服系统中的驱动电机要求具有响应速度快、定位准确、转动惯量较大等特点，这类专用的电机称为伺服电机。

其基本工作原理和普通的交直流电机没有什么不同。

该类电机的专用驱动单元称为伺服驱动单元，有时简称为伺服，一般其内部包括转矩（电流）、速度和/或位置闭环。

其工作原理简单的说就是在开环控制的交直流电机的基础上将速度和位置信号通过旋转编码器、旋转变压器等反馈给驱动器做闭环负反馈的PID调节控制。

再加上驱动器内部的电流闭环，通过这3个闭环调节，使电机的输出对设定值追随的准确性和时间响应特性都提高很多。

伺服系统是个动态的随动系统，达到的稳态平衡也是动态的平衡。

全数字伺服系统一般采用位置控制、速度控制和力矩控制的三环结构。

系统硬件大致由以下几部分组成：电源单元；功率逆变和保护单元；检测器单元；数字控制器单元；接口单元。

相对应伺服系统由外到内的"位置"、"速度"、"转矩" 三个闭环，伺服系统一般分为三种控制方式。

在使用位置控制方式时，伺服完成所有的三个闭环的控制。

在使用速度控制方式时，伺服完成速度和扭矩（电流）两个闭环的控制。

一般来讲，我们的需要位置控制的系统，既可以使用伺服的位置控制方式，也可以使用速度控制方式，只是上位机的处理不同。

另外，有人认为位置控制方式容易受到干扰。

而扭矩控制方式是伺服系统只进行扭矩的闭环控制，即电流控制，只需要发送给伺服单元一个目标扭矩值，多用在单一的扭矩控制场合，比如在小角度裁断机中，一个电机用速度或位置控制方式，用来向前传送材料，另一个电机用作扭矩控制方式，用来形成恒定的张力。

数控液压伺服系统设计与应用为提高液压系统控制精度，采用数控液压伺服控制取代传统的电液伺服控制。

介绍数控液压伺服系统的组成，重点介绍数控液压伺服阀的结构和工作原理，并介绍该系统的应用领域。

该系统采用PLC控制步进电机，不仅能够满足数控液压系统的快速性和可靠性要求，而且大大降低成本。

国内在液压精密控制领域，采用传统的电液伺服控制系统，但是其结构复杂、传动环节多、不能由电脉冲信号直接控制。

对于近现代液压伺服控制需考虑：(1)环境和任务复杂，普遍存在较大程度的参数变化和外负载干扰；(2)非线性的影响，特别是阀控动力机构流量非线性的影响；(3)有高的频宽要求及静动态精度的要求，须优化系统的性能；(4)微机控制与数字化及离散化带来的问题；(5)如何通过“软件伺服”达到简化系统及部件的结构。

发达国家已应用数字控制，即数控液压伺服系统来取代电液伺服控制系统。

作者经几年的努力，设计并研制成功自己的数控液压伺服系统，超越传统的电液伺服控制系统，大大提高控制精度。

现对该系统作简要介绍。

1 数控液压伺服系统的组成系统由数控装置、数控伺服阀、数控液压缸或液马达、液压泵站4大部分组成。

系统框图如图1所示。

数控装置包括控制器，驱动器和步进电机。

之所以采用步进电机，是由于计算机技术的飞速发展，使步进电机的性能在快速性和可靠性方面能够满足数控液压系统的要求，而其价格低廉，又由于数控液压系统结构的改进，所需电机功率较小，不需采用宽调速伺服电机等大功率伺服电机系统，大大降低成本。

液压缸、液马达和液压泵站是液压行业的老产品，只要按数控液压伺服系统的要求选取精度较高的即可应用。

伺服控制元件是液压伺服系统中最重要、最基本的组成部分，它起着信号转换、功率放大及反馈等控制作用心，所以整个数控液压伺服系统的关键部件就是数控伺服阀，它将电脉冲控制的步进电机的角位移精确地转换为液压缸的直线位移(或液马达的角位移)，即只要有了合格的数控伺服阀，就能获得不同的数控液压伺服系统。

毕业设计伺服转台的传动系统设计摘要毕业设计是对大学专业知识的稳固、提升和综合运用，是对学生的理论与实质相联合能力的考验。

经过毕业设计这一过程，达成简单机械系统装置的设计，建立正确的设计思想和工程意识，培育独立剖析、解决实质设计问题的能力，为此后的学习和工作打下优秀的基础。

本文达成了对一个伺服转台的传动系统设计。

与已有的伺服系统对比，此系统它拥有构造紧凑、外廓尺寸小和重量轻等长处。

论文第一简要介绍了课题的背景，以及伺服系统的应用，而后依据方案确立传动构造种类，进而确立了传动的基本种类。

论文主体部分包含驱动装置（包含电动机）、锥齿轮传动、少齿差行星减速器。

经过对驱动装置包含电动机选用，而后分派锥齿轮传动、行星减速器、的传动比，确立锥齿轮和行星减速器的大概构造以后，对其进行了整体构造的设计计算和校核。

论文最后对设计过程进行了总结。

因自己的知识水平有限，实质工作经验不足，之中的错误与不当之处在所不免，恳请读者责备指正重点词：伺服传动系统；少齿差行星减速器；锥齿轮传动ABSTRACTThe graduation design is an approach for students to consolidate, improve and apply the professional knowledge they have learned in university and it is also a test of the students’ability of combining theories with practices. Through the process of designing a simple mechanics working procedure, I have gained the idea of designing, the ability of analyzing and solving problems. Therefore it helps me lay a solid foundation for the further study and workThis paper completed the transmission system design of a servo turntable. Compared with the existing servo system at home and abroad. This system has compact structure. Outline the advantages of small size and light weight.Paper first briefly introduces the background of the topic. and the application of servo system. Then according to the schemes to determine the transmission structure types. To identify the basic types of transmission. Paper main body part including drive device(Consists of motor). Bevel gear drive. Planetary gear reducer. Through the drive unit consists of motor. Bevel gear drive. Planetary gear reducer. Distribution of transmission ratio. After the general structure of the spiral bevel gear and planetarygear reducer is determined. On the whole structure design and calculation and checking. Finally, the paper design process are summarized.There is a limit to a person’s knowledge and working experience. So I sincerely hope that the readers can give me more advice if there is any mistake leaded by my carelessnessKey words: Servo drive system; Less tooth differenced planetary reducer; Bevel gear drive目录摘要 (i)ABSTRACT (ii)目录 (iii)1 绪论 (1)2 概括 (2)3 传动系统的整体设计 (2)伺服电机的选用 (2)传动方案的选用 (3)输出机构选择 (4)4 传动系统设计 (4)传动锥齿轮的设计 (4)行星减速装置的设计 (7)齿轮齿数确立 (7)模数确立 (7)齿轮几何尺寸确实定 (10)偏爱轴的设计 (16)输出轴的设计 (17)销轴及销轴套的选择 (18)顶圆柱齿轮设计 (18)5 主要零件的校核 (20)偏爱轴的校核 (21)销轴的曲折强度校核 (22)输出轴的校核 (24)键的校核 (25)结束语 (26)参照文件 (27)1绪论伺服控制技术是自动化学科中与家产部门联系最密切、服务最宽泛的一个分支。

伺服系统组成、概述与控制原理（难得好⽂）伺服系统既可以是开环控制⽅式，也可以是闭环控制⽅式。

⼀、伺服系统简述伺服系统（servomechanism）指经由闭环控制⽅式达到对⼀个机械系统的位置、速度和加速度的控制。

⼀个伺服系统的构成包括被控对象、执⾏器和控制器（负载、伺服电动机和功率放⼤器、控制器和反馈装置）。

1. 执⾏器的功能在于提供被控对象的动⼒，其构成主要包括伺服电动机和功率放⼤器，伺服电动机包括反馈装置如光电编码器、旋转编码器或光栅等（位置传感器）。

2. 控制器的功能在于提供整个伺服系统的闭环控制如转矩控制、速度控制、位置控制等，伺服驱动器通常包括控制器和功率放⼤器。

3. 反馈装置除了位置传感器，可能还需要电压、电流和速度传感器。

下图为⼀般⼯业⽤伺服系统的组成框图，其中红⾊为伺服驱动器组成部分，黄⾊为伺服电机组成部分。

“伺服”——词源于希腊语“奴⾪”的意思。

⼈们想把“伺服机构”当成⼀个得⼼应⼿的驯服⼯具，服从控制信号的要求⽽动作：在讯号来到之前，转⼦静⽌不动；讯号来到之后，转⼦⽴即转动；当讯号消失，转⼦能即时⾃⾏停转。

由于它的“伺服”性能，因此⽽得名——伺服系统。

⼆、常⽤参数1、伺服电机铭牌参数1. 法兰尺⼨2. 电机极对数3. 电机额定输出功率4. 电源电压规格：单相/三相5. 电机惯量：分为⼤、中、⼩惯量，指的是转⼦本⾝的惯量，从响应⾓度来讲，电机的转⼦惯量应⼩为好；从负载⾓度来看，电机的转⾃惯量越⼤越好6. 电机出轴类型：键槽、扁平轴、光轴、减速机适配…7. 电机动⼒线定义：U: RED V：BLACK W: WHITE8. 额定转速9. 编码器线数：2500/1250/1000/17B/20B法兰是轴与轴之间相互连接的零件，⽤于管端之间的连接。

2、伺服驱动器铭牌参数1. 额定输出功率2. 电源电压规格3. 编码器线数3、伺服系统的性能指标1. 检测误差：包括给定位置传感器和反馈位置传感器的误差，传感器本⾝固有，⽆法克服；2. 系统误差：系统类型决定了系统误差。

伺服系统的动力设计方法。

惯量匹配;容量匹配-回复伺服系统的动力设计方法之一是惯量匹配，这种方法侧重于确保伺服驱动器和负载的惯量能够匹配。

惯量匹配在系统中起到了重要的作用，它可以提高系统的响应速度、稳定性和控制精度。

本文将详细介绍惯量匹配的概念、原理和应用，并探讨其在伺服系统中的重要性。

首先，让我们了解一下惯量匹配的概念。

惯量是物体对运动的惯性反应，它是物体质量与转动轴距离的乘积。

伺服系统中的惯量匹配指的是伺服驱动器和负载的惯量在一定范围内保持匹配，以实现最佳的控制性能。

惯量匹配的原理是要使得驱动器和负载的惯量在相对较小的范围内保持匹配，以减小驱动器和负载之间的速度差异和加速度差异。

这样可以避免驱动器在控制过程中受到大的冲击或扭矩负荷，提高系统的动态响应速度并减小机械振动。

惯量匹配的方法有很多种，其中常用的方法之一是通过改变负载的质量来实现。

例如，可以增加负载的质量，或者在负载上增加附加的惯性负载，以使得负载的惯量与驱动器的惯量相匹配。

这样就能够减小驱动器和负载之间的速度差异和加速度差异，提高系统的响应速度和稳定性。

此外，容量匹配也是伺服系统动力设计的重要方法之一。

容量匹配是指伺服驱动器的功率与负载的功率需求相匹配。

在伺服系统中，驱动器的功率要能够满足负载的要求，以保证系统的正常运行。

容量匹配的原理是要使得驱动器的功率能够满足负载的功率需求，以避免驱动器过载或不足。

驱动器的功率可以通过分析负载的特性和工作要求来确定。

通过合理地选择驱动器的功率和配置参数，可以确保驱动器能够提供足够的功率来驱动负载，并具备一定的冗余能力。

容量匹配的方法有多种，其中一种常见的方法是通过计算负载的功率需求来确定驱动器的功率。

负载的功率需求可以通过负载的工作参数（比如负载的转速和扭矩要求）和负载的工作环境（比如负载的工作温度和湿度）来确定。

通过分析负载的功率需求，可以选取适合的驱动器来满足负载的需求。

综上所述，惯量匹配和容量匹配是伺服系统动力设计的重要方法。
