水沟电缆槽施工技术交底书

水沟电缆槽施工安全技术交底1. 引言水沟电缆槽施工是指在水沟中安装电缆槽的作业，主要用于电缆敷设工程。

为了确保施工过程中的安全性，保障工人的生命财产安全，需要进行安全技术交底。

本文档将介绍水沟电缆槽施工的相关安全技术要求和注意事项。

2. 施工前准备在进行水沟电缆槽施工之前，必须进行充分准备，确保施工过程中的安全。

具体要求如下：•确认施工地点，了解地质情况，判定施工可行性。

•制定详细的施工方案，并进行审批。

•按照方案要求，准备必要的施工材料和设备。

•聘请具备相关经验和技能的操作人员，并进行安全培训。

3. 安全技术要求在水沟电缆槽施工中，有以下安全技术要求需要注意：3.1 施工现场安全设施•施工现场应设置明显的安全标志，并指定专人负责安全管理。

•施工现场需要有足够的照明设备，确保工作人员能够清晰地看到施工区域。

•施工现场应设置警示线，划定施工边界，防止无关人员进入施工区域。

•水沟电缆槽施工现场应准备灭火器等消防设备，以应对突发火灾等紧急情况。

3.2 安全操作规程•操作人员必须严格按照施工方案和操作规程进行施工，不得擅自修改和更改。

•操作人员必须经过专业的安全培训，并具备一定的工作经验。

•在施工过程中，禁止饮酒、吸烟等不良习惯，保持清醒的状态。

•操作人员应定期参加安全培训，提高安全意识和技术水平。

3.3 设备安全使用•施工中使用的机械设备和工具必须经过安全检查，并由专人负责操作。

•定期检查设备的安全性能，发现问题及时修理或更换。

•在使用机械设备时，必须使用安全防护装置，如安全帽、手套、护目镜等。

•对于不熟悉的设备，操作人员必须进行培训，熟悉操作标准和注意事项。

3.4 防护措施•水沟电缆槽施工时，必须按照相关规定使用个人防护装备，如安全帽、防护眼镜、防护服等。

•操作人员必须正确使用和穿戴个人防护装备，并定期进行检查和维护。

•施工现场应设置安全防护网，避免工人从高处坠落。

•安全网必须符合相关标准要求，承重能力要满足实际施工的需要。

一、交底目的为确保水沟电缆槽施工过程中的安全，预防事故发生，特进行安全技术交底。

二、交底对象所有参与水沟电缆槽施工的施工人员、管理人员及监理人员。

三、交底内容1. 施工现场安全管理制度（1）施工现场必须遵守国家有关安全生产的法律法规，严格执行安全技术操作规程。

（2）施工现场应设置明显的安全警示标志，施工区域应设有隔离设施。

（3）施工现场应配备必要的安全防护设施，如安全帽、安全带、防护眼镜、防尘口罩等。

2. 施工人员安全要求（1）施工人员必须经过专业培训，熟悉水沟电缆槽施工工艺和安全操作规程。

（2）施工人员上岗前应进行安全教育培训，掌握安全知识和操作技能。

（3）施工人员应穿戴符合要求的安全防护用品，如安全帽、安全带、防护眼镜、防尘口罩等。

3. 施工设备安全要求（1）施工设备应定期检查、保养，确保设备性能良好。

（2）施工设备操作人员应熟悉设备性能和操作规程，严禁违章操作。

（3）施工现场应设置设备安全操作区域，设备操作人员应遵守操作规程。

4. 施工现场安全操作要求（1）施工人员应按照施工图纸和施工方案进行施工，不得擅自更改。

（2）施工过程中应保持施工现场整洁，不得乱堆乱放材料、工具。

（3）施工过程中应随时清理施工现场的积水、杂物，防止滑倒、触电等事故发生。

（4）施工过程中应严格按照施工顺序进行，不得盲目抢工。

5. 特殊作业安全要求（1）挖掘、运输、吊装等特殊作业，必须遵守相关安全操作规程。

（2）施工过程中，如需进行特殊作业，应办理相关审批手续，并设置专人进行现场监督。

（3）特殊作业人员应接受专业培训，掌握特殊作业操作技能。

6. 事故应急预案（1）施工现场应制定事故应急预案，明确事故发生时的应急措施。

（2）施工现场应配备必要的事故应急物资，如急救包、灭火器等。

（3）施工人员应熟悉事故应急预案，掌握应急操作技能。

四、交底时间本次安全技术交底时间为【填写日期】，交底人【填写交底人姓名】，接受人【填写接受人姓名】。

交底内容：一、施工方案琚家湾隧道水沟电缆槽均采用单侧水沟电缆槽台车侧施工，水沟电缆槽台车长9米，每模搭接15cm，每次分段长度为8.85米，施工时建议采用一次立模浇筑成型。

水沟、电缆槽盖板采用定型模板现场预制，尺寸按设计施工。

为保证水沟电缆槽混凝土的整体性，保证不出现渗漏水等情况，采用一次浇注成型的施工方法。

二、施工方法1、测量放线为保证结构尺寸符合设计要求，两侧电缆槽、排水沟与隧道中线的相对尺寸必须按施工图进行，不能随意改变。

测量组根据施工图和施工技术交底要求，放样电缆槽、水沟平面定位基准线和标高基准线，施工中要求隧中到沟槽身外侧墙净距比设计放大2厘米定位，严禁出现小于设计净距的情况。

电缆槽盖板顶面高于内轨顶面30cm。

2、凿毛两侧矮边墙与电缆槽结合面、沟槽身与底座结合面，均必须采用凿毛处理，以保证后施工的电缆槽壁与矮边墙粘结牢固，不产生裂缝或脱落，从而确保施工质量，施工缝处并用M10砂浆勾缝。

为此在电缆槽施工前，采用风镐或短钎将既有混凝土面凿毛。

为加强局部连接，局部电缆槽壁较薄的部位，根据测量放线，可采取在突变断面位置植入小直径钢筋，加强连接，植筋深度10cm。

3、基底清理、冲洗结合面凿毛后，将水沟和电缆槽基底的松碴、杂物等清理，并用高压水洗干净，清除积存水。

4、钢筋绑扎水沟电缆槽仅有靠近隧道中线侧电缆槽侧壁及隔板配置钢筋，电缆槽侧壁钢筋为单层，竖向为Φ12钢筋，长度60cm，纵向间距25cm，纵向为Φ10钢筋，间距25cm。

由于单层钢筋不易定位和固定，在浇注电缆槽底混凝土时插入竖向Φ12钢筋，间距为25cm。

纵向钢筋绑扎搭接长度不小于30cm。

5、泄水管预埋将边墙部位所以所有预留出来的泄水管全部接出来，采用相应透水盲沟外套PVC泄水管，所以排水管在混凝土施工前安装，定位牢固，孔口采用土工布封堵，防止浇注混凝土时塑料泄水管移位或沪宁图灌入孔内。

原来在边墙引出的泄水管不通的、反坡的、损坏的必须先行处理，对不通的要求在同部位按设计坡度及孔径直接打孔埋管引出。

沪昆客运专线长昆湖南段CKTJ**标段水沟、电缆槽技术交底编制：审核：批准：*****沪昆客专长昆湖南段第一项目分部二Ｏ一二年三月目录一、编制依据 ........................ 错误!未定义书签。

二、工程概况及目前施工情况 .......... 错误!未定义书签。

三、施工方案 ........................ 错误!未定义书签。

四、施工方法 ........................ 错误!未定义书签。

工艺流程........................... 错误!未定义书签。

设计情况........................... 错误!未定义书签。

施工内容........................... 错误!未定义书签。

施工注意事项及验收标准............. 错误!未定义书签。

五、安全、质量、文明施工保证措施 .... 错误!未定义书签。

一、编制依据⑴时速350KM双线隧道综合通用图，隧道防排水、辅助工程措施通用图；⑵铁路隧道施工规范，国家和铁道部现行设计规范、施工指南、验收标准、技术规程等；⑶我公司所拥有的技术装备力量、机械设备状况、管理水平、工法及科技成果和多年积累的工程施工经验。

二、工程概况及目前施工情况****隧道进口段隧道共长8608m，隧道共设四座辅助坑道，分别与正洞相交于********。

截至3月底我部**隧道**斜井小里程二衬已施工719米，**隧道大里程方向二衬已施工752米，已经具备水沟电缆槽的施工条件。

三、施工方案对于二衬已经施工超过600米的工作面，准备开始施工水沟、电缆槽。

水沟、电缆槽采用一次成型施工工艺以减少纵向施工缝，模板自行设计，集中制作。

混凝土设计标号为C30，拌合站集中拌制，混凝土罐车运送，插入式振捣器振捣，隧道贯通后再进行基础垫层施工。

四、施工方法工艺流程见图4-1水沟、电缆槽施工工艺流程图。

水沟电缆槽技术交底1. 引言水沟电缆槽是一种用于藏放电缆的设施，广泛应用于公共建筑、工业厂房、道路、地铁等场所。

本文将详细介绍水沟电缆槽的概念、分类、施工步骤和注意事项，以便工程师和施工人员能够全面理解和正确操作水沟电缆槽。

2. 概念和分类2.1 概念水沟电缆槽是一种用于安装和保护电缆的混凝土或金属槽，通常埋在地下或地面上。

它具有固定电缆、防护电缆、散热和防火的作用。

2.2 分类根据材料的不同，水沟电缆槽可以分为以下几类：1.混凝土电缆槽：由混凝土制成，具有良好的强度和耐久性，广泛应用于建筑工程。

2.金属电缆槽：由钢板制成，具有较高的承载力和维护性，适用于工业厂房和道路等场所。

3.塑料电缆槽：由PVC或HDPE等塑料制成，具有防腐和绝缘性能，适用于潮湿环境和特殊条件下的使用。

3. 施工步骤3.1 前期准备1.制定施工方案：根据实际需求和设计要求，制定电缆槽的布置方案和尺寸。

2.准备材料和工具：根据施工方案，准备好所需的电缆槽材料、连接件、工具等。

3.2 打标定位1.使用专用工具或线缆标定板，在施工场地上进行电缆槽的标定和定位。

2.保持标定线的平直和水平，以确保后续施工的精度。

3.3 开挖沟槽1.使用挖掘机或手持工具，按照标定线的位置开挖沟槽。

2.根据设计要求，控制沟槽的深度和宽度，确保电缆槽能够容纳需要安装的电缆。

3.4 安装电缆槽1.按照设计要求，在沟槽底部铺设一层砂浆或碎石，以提供基底支撑和排水功能。

2.按照预定的顺序，安装电缆槽和连接件，确保连接紧密、牢固。

3.5 完善电缆槽1.检查电缆槽的安装质量，修整和清理内部杂物。

2.按照设计要求，在电缆槽顶部加装盖板或盖板框架，以保护电缆免受外界损害。

3.6 安装电缆1.根据设计要求，将电缆逐段安装到电缆槽中。

2.注意保持电缆的弯曲半径，避免损坏电缆。

4. 注意事项1.施工人员应戴好安全帽、手套和防护眼镜，确保施工过程中的人身安全。

2.严禁在电缆槽内和附近进行明火作业。

专业的论文在线写作平台

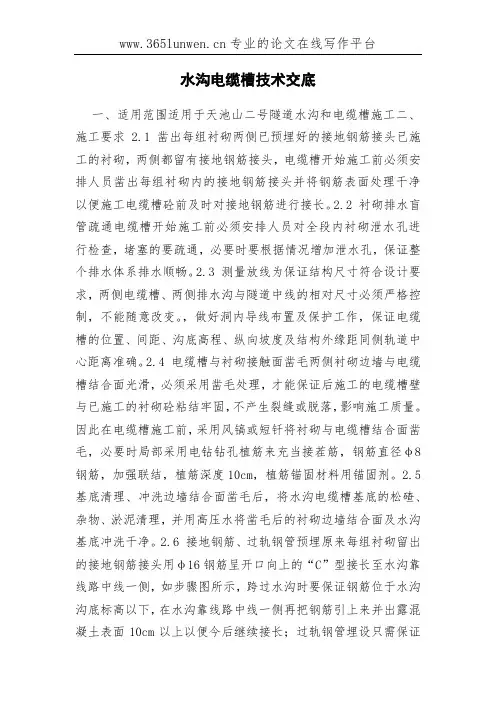

水沟电缆槽技术交底
一、适用范围适用于天池山二号隧道水沟和电缆槽施工二、施工要求 2.1 凿出每组衬砌两侧已预埋好的接地钢筋接头已施工的衬砌，两侧都留有接地钢筋接头，电缆槽开始施工前必须安排人员凿出每组衬砌内的接地钢筋接头并将钢筋表面处理干净以便施工电缆槽砼前及时对接地钢筋进行接长。

2.2 衬砌排水盲管疏通电缆槽开始施工前必须安排人员对全段内衬砌泄水孔进行检查，堵塞的要疏通，必要时要根据情况增加泄水孔，保证整个排水体系排水顺畅。

2.3 测量放线为保证结构尺寸符合设计要求，两侧电缆槽、两侧排水沟与隧道中线的相对尺寸必须严格控制，不能随意改变。

，做好洞内导线布置及保护工作，保证电缆槽的位置、间距、沟底高程、纵向坡度及结构外缘距同侧轨道中心距离准确。

2.4 电缆槽与衬砌接触面凿毛两侧衬砌边墙与电缆槽结合面光滑，必须采用凿毛处理，才能保证后施工的电缆槽壁与已施工的衬砌砼粘结牢固，不产生裂缝或脱落，影响施工质量。

因此在电缆槽施工前，采用风镐或短钎将衬砌与电缆槽结合面凿毛，必要时局部采用电钻钻孔植筋来充当接茬筋，钢筋直径φ8钢筋，加强联结，植筋深度10cm，植筋锚固材料用锚固剂。

2.5 基底清理、冲洗边墙结合面凿毛后，将水沟电缆槽基底的松碴、杂物、淤泥清理，并用高压水将凿毛后的衬砌边墙结合面及水沟基底冲洗干净。

2.6 接地钢筋、过轨钢管预埋原来每组衬砌留出的接地钢筋接头用φ16钢筋呈开口向上的“C”型接长至水沟靠线路中线一侧，如步骤图所示，跨过水沟时要保证钢筋位于水沟沟底标高以下，在水沟靠线路中线一侧再把钢筋引上来并出露混凝土表面10cm以上以便今后继续接长；过轨钢管埋设只需保证。

编号：第页共10页施表1工程名称隧道工程工程部位水沟电缆槽交底内容：隧道水沟电缆槽施工技术交底一、施工依据(1)《高速铁路隧道工程施工技术指南》（铁建设(2010)241号）(2)《高速铁路隧道工程施工质量验收标准》(TB 10753-2010)(3)《双线隧道复合式衬砌参考图》(隧参01-50)(4)《新建铁路沪昆客运专线xxxxx各隧道工点施工图》二、设计标准(1)、隧道双侧设置沟槽，按一沟两槽形式布置，隧道中线处设置中心水沟。

沟槽身采用C30钢筋砼。

(2)、各沟槽尺寸侧沟：30cm宽×80cm高。

电力电缆沟（布置在靠边墙侧）: 30cm宽×30cm高。

通信信号电缆槽(布置在靠线路中线侧): 35cm宽×30cm高。

三、工艺流程水沟电缆槽施工采用分段施工，分段施工不宜过短且保证线型顺直，考虑沟槽在温度作用下的伸缩变形影响，分段长度为12m，每12m留变形缝一处。

模板采用组合钢模板，一次立模浇筑成型，当沟槽混凝土强度不小于5MPa时，即可进入下一段施工，上一模与下一模搭接5cm。

电缆沟盖板、排水沟盖板采用工厂化集中加工运输至现场。

3.1.施工准备3.1.1.综合接地电阻测试在施工水沟电缆槽之前要对综合接地钢筋的电阻进行测试，电阻≯1Ω为合格，合格方可进编号：第页共10页施表2工程名称隧道工程工程部位水沟电缆槽行水沟电缆槽施工。

3.1.2.测量放线水沟电缆槽尺寸及相对尺寸、纵向坡度，要严格按施工图由测量员精确放样电缆槽平面定位基准线和标高基准线。

3.1.3.凿毛为了保证施工质量，两侧矮边墙与电缆槽结合面、沟槽身与仰拱填充结合面，均凿毛处理，以保证后施工的电缆槽与矮边墙粘结牢固，不产生裂缝或脱落。

在电缆槽施工前，采用风镐将与电缆槽接触的矮边墙与仰拱填充面进行凿毛处理。

3.1.4.基底清理、冲洗边墙结合面凿毛后，将水沟和电缆槽基底的松碴、杂物、淤泥清理，并用高压水凿毛后边墙结合面和基底冲洗干净。

水沟、电缆槽施工技术交底一、工程概况杨家塬单线隧道起讫里程DK137+538～DK139+205，线路左右侧均设置有水沟及电缆槽。

水沟盖板及电缆槽盖板都采用C25钢筋混凝土预制，钢筋为HPB235。

二、施工准备1.水沟电缆槽施工时应严格按照设计图纸进行施工,确保中线、水平、净空达到设计要求。

2.水沟电缆槽施工前应对填充表面和矮边墙凿毛并用高压水进行冲洗，对于杂物用铁刷刷干净并进行冲洗，杜绝任何杂物和积水残留表面。

同时应将盲管接入水沟内。

两侧矮边墙与电缆槽结合面必须采用凿毛处理，才能保证后施工的电缆槽壁与矮边墙粘结牢固，不产生裂缝或脱落，影响施工质量。

因此在电缆槽施工前，采用风镐或短钎将矮边墙与电缆槽结合面凿毛。

3.结合面清理：结合面凿毛后，将水沟和电缆槽基底的松碴、杂物、淤泥清理，并用高压水将凿毛后的边墙结合面和基底冲洗干净。

4.定型钢模板、组合模板各两套，线左和线右各一套。

5.提前预制好水沟、电缆槽盖板。

三、施工方案杨家塬隧道电缆槽、排水沟采用分段施工，模板采用定型钢模板。

电缆槽盖板、排水沟盖板采用预制安装。

施工流程1.电缆槽施工测量放线→电缆槽与矮边墙结合面凿毛→基底清理、冲洗→模板安装、镀锌扁钢安装→槽底混凝土浇注→养护、拆模→模板安装并预留泄水槽→槽壁砼浇筑→电缆槽盖板预制及安装。

2.排水沟施工测量放线→基底清理、冲洗→排水沟钢筋绑扎→模板安装并预留泄水槽→槽壁混凝土浇注→养护、拆模→水沟底部混凝土找平→排水沟盖板预制及安装。

四、水沟电缆槽施工工艺1.测量放线：严格按照施工图纸对电缆槽及排水沟的结构尺寸精确定位。

2.模板安装:电缆槽内壁和排水沟内壁分别采用25×25cm、65×35cm厚度为5cm组合钢模板，电缆槽外露部分采用5cm厚定型钢模板。

根据测量放线，放出模板定位安装边线，然后安装模板，模板安装必须垂直，模板与模板之间不能有错台。

模板每次安装前必须清除板面混凝土块，涂抹脱模剂。

电缆沟施工技术交底一、测量放线1.根据电缆沟的宽度，确保足够的工作空间，纵向每10m桩号放出电缆沟的中桩和开挖边桩、划出边线，保证基底每边增加50cm宽度的工作面，同时预留人行道上的路缘石安装位置和宽度。

2.电缆沟开挖深度较深、且地下水丰富的施工路段，考虑采用拉森钢板桩支护，钢板桩长度根据现场情况确定，钢板桩压入深度为开挖基坑底标高以下4m左右，以确保房屋及施工人员的安全。

具体事宜宜洽商予以解决。

二、沟槽开挖1、沟槽开挖尽量采用采用人工开挖，在探明无现状管道后再采用机械开挖。

沟壁应平整，边坡坡度采用1：1。

2、沟槽开挖必须严格按照设计图纸施工，如G1型电缆沟底宽度为1.74米，考虑到工作面的宽度，G1型电缆沟沟槽底宽度为2.74米。

3、沟槽开挖的位置、基底标高、尺寸，应该符合图纸要求，在开挖过程中，对各个尺寸标高要严格控制。

4、采用机械开挖时，在距离槽底设计标高30cm时换用人工开挖，并采用人工平整沟槽底。

5、沟槽底高程的允许偏差：开挖土方时应为0～-30mm；槽低中线允许偏位为50mm。

6、在建筑物、构造物附近开挖沟槽时，应该根据图纸和有关地质水文资料进行防护设计，采用支撑支护等有效防护措施。

7、挖沟槽弃土应该及时运走，不得堆放在够槽口附近妨碍施工和槽壁稳定，也不得阻碍交通。

8、沟槽每测临时堆土或施加其他荷载时，应符合以下要求：（1）、不得影响建筑物、各种管线和其他设施的安全。

（2）、不得掩埋消火栓、管道闸阀、雨水口、测量标志以及各种地下管道的井盖，且不妨碍其正常使用。

（3）人工挖沟槽时，堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m。

9、沟槽底埋有块石、树根、废桩等物体，应该予以清除或铲除。

10、沟槽不允许超过图纸要求的挖深、挖宽。

11、对开挖沟槽附近的建筑物采取监控措施，专人对周边建筑物进行记录，按时检查建筑物是否有开裂、偏移的倾向。

12、沟槽开挖时，注意做好槽内地下水的排水措施和雨水或其他地表水、外来水的防范措施。

电缆沟施工技术交底范本1.甲方要求1.1 根据甲方提供的设计图纸和合同要求，施工单位需按时按质完成电缆沟施工任务。

1.2 电缆沟的位置、深度、宽度等应符合设计要求，施工单位需保证施工质量。

1.3 施工过程中需注意保护周围环境，确保没有损坏其他工程。

2.施工准备工作2.1 施工前，需要对施工场地进行清理，确保施工区域无杂物，平整度达到要求。

2.2 确定电缆沟的位置和排列方式，标明施工区域范围。

2.3 准备相关工具和设备，如挖掘机、铲车、电缆焊接机等。

2.4 确保施工人员熟悉施工图纸和工艺要求。

3.施工工艺3.1 挖掘3.1.1 确定电缆沟的宽度和深度，根据设计要求进行挖掘。

3.1.2 挖掘时需注意保证沟壁垂直度，防止坍塌。

3.1.3 挖掘完毕后，进行土方的清理和平整工作。

3.2 填土3.2.1 在沟底铺设一层砂浆，厚度约为30cm，用于保护电缆沟底部和固定电缆。

3.2.2 在沟底砂浆干燥后，开始进行填土工作。

3.2.3 填土时需要注意分层填土，并使用夯实机进行夯实，确保填土的稳固性。

3.3 安装电缆3.3.1 在填土完成后，根据设计图纸和电缆规格，进行电缆的铺设。

3.3.2 在电缆铺设过程中，要注意避开其他管线和设备，避免损坏。

3.3.3 电缆铺设完毕后，进行焊接和绝缘处理，确保电缆的连接和绝缘性能。

3.4 封闭3.4.1 完成电缆安装后，对电缆沟进行封闭。

3.4.2 使用合适的材料对电缆沟进行封闭，保护电缆不受外界环境的影响。

3.4.3 封闭材料应具备良好的防水、防腐和绝缘性能。

4.安全注意事项4.1 进行电缆沟施工时，必须配备专职安全管理员，并制定相关安全措施和预案。

4.2 施工人员必须佩戴安全帽、安全鞋等个人防护装备，并接受安全培训。

4.3 在施工现场设置明显的警示标志，指示施工区域和施工路线。

4.4 严格执行施工现场的安全规章制度，不得擅自调动安全设备和工作人员。

4.5 发现危险隐患时，及时报告上级，并采取相应措施进行处理。

技术交底（水沟电缆槽）一、适用范围本技术交底适用于环县一号隧道出口水沟、电缆槽施工。

二、技术要求⑴本隧道内采用双侧沟加中心水沟进行排水，侧沟与中心沟间每隔10m设置一道横向引水管。

沟槽身采用C30混凝土。

中心沟采用盖板沟的形式，主要用于排水。

⑵为满足电力、通信、信号等要求，于隧道两侧各分槽设置两道电缆槽。

电力电缆槽设置在隧道靠边墙侧，通信、信号电缆槽设置在靠线路侧。

⑶隧道水沟电缆槽均采用分段施工，每次分段长度在11.9m。

为了减少人工劳动强度，保证水沟、电缆槽的整体外观质量，模板采用整体移动式滑模，一次立模浇筑成型。

水沟盖板预制采用预制场预制、大规模的批量生产，以保证盖板的质量和数量。

待水沟及电缆槽施工结束后，即可进行盖板的铺设。

水沟电缆槽盖板采用钢筋混凝土制作。

三、施工要点3.1、工艺流程⑴水沟电缆槽施工流程：施工准备→测量放线→边墙和基底处理→沟墙钢筋、预埋件安装→模型安装→浇筑混凝土→养护3.2、施工要求本隧道施工段落均为有仰拱地段(衬砌类型Ⅴe～IⅤd)，水沟电缆槽详图如下图、1、测量放线为保证结构尺寸符合设计要求，两侧电缆槽、两侧排水沟与隧道中线的尺寸必须按照设计图纸放线，测量组每隔5米放一组倒放点。

2、凿毛及基底清理两侧矮边墙及二衬与电缆槽结合面光滑，必须采用凿毛处理，才能保证后施工的电缆槽壁与矮边墙粘结牢固，不产生裂缝或脱落，影响施工质量。

在电缆槽施工前，首先用风镐将矮边墙与电缆槽结合面凿毛，然后将水沟和电缆槽基地的松碴、杂物、淤泥清理，然后用高压水把凿毛后边墙结合面和基底冲洗干净。

3、钢筋绑扎在已施工好的填充面上，浇筑45cm厚的垫层达到仰拱填充设计标高纵向间隔20cm插入Φ16螺纹钢筋长1.39米插入深度15cm。

同时采用两排Φ10螺纹钢，间隔20cm与此钢筋绑扎，且在此钢筋顶部采用一根Φ16纵向接地圆钢钢筋于此绑扎，Φ16纵向接地钢筋保证100m内无断开，每100米断开一次，间距10cm。
