钢结构设计强制性条文
- 格式:doc
- 大小:252.00 KB
- 文档页数:8

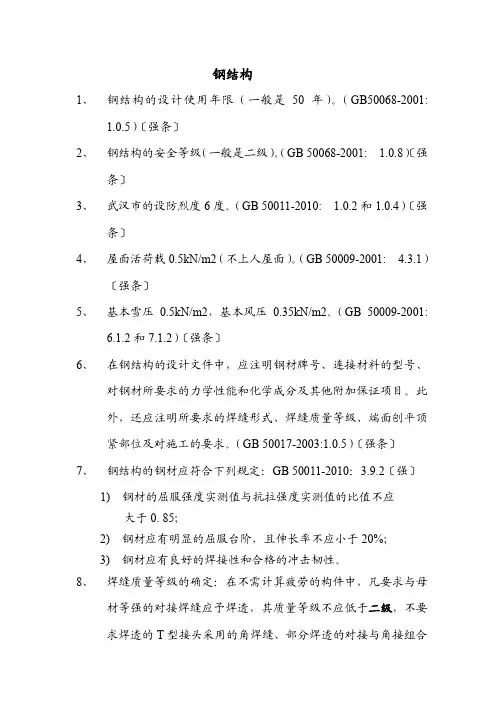

钢结构1、钢结构的设计使用年限(一般是50年)。
(GB50068-2001:1.0.5)〔强条〕2、钢结构的安全等级(一般是二级)。
(GB 50068-2001: 1.0.8)〔强条〕3、武汉市的设防烈度6度。
(GB 50011-2010: 1.0.2和1.0.4)〔强条〕4、屋面活荷载0.5kN/m2(不上人屋面)。
(GB 50009-2001: 4.3.1)〔强条〕5、基本雪压0.5kN/m2,基本风压0.35kN/m2。
(GB 50009-2001:6.1.2和7.1.2)〔强条〕6、在钢结构的设计文件中,应注明钢材牌号、连接材料的型号、对钢材所要求的力学性能和化学成分及其他附加保证项目。
此外,还应注明所要求的焊缝形式、焊缝质量等级、端面刨平顶紧部位及对施工的要求。
(GB 50017-2003:1.0.5)〔强条〕7、钢结构的钢材应符合下列规定:GB 50011-2010:3.9.2〔强〕1)钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0. 85;2)钢材应有明显的屈服台阶,且伸长率不应小于20%;3)钢材应有良好的焊接性和合格的冲击韧性。
8、焊缝质量等级的确定:在不需计算疲劳的构件中,凡要求与母材等强的对接焊缝应予焊透,其质量等级不应低于二级,不要求焊透的T型接头采用的角焊缝、部分焊透的对接与角接组合焊缝、搭接连接的角焊缝的质量等级为三级。
(GB 50017-2003:7.1.1)9、焊接承重钢结构不应采用Q235-A钢。
(GB 50017-2003: 3.3.3)〔强条〕10、设计要求全焊透的焊缝,其内部缺陷的检验应符合下列要求:1 一级焊缝应进行100%的检验,其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》GB ll345 B级检验的Ⅱ级或Ⅱ级以上;2 二级焊缝应进行抽检,抽检比例应不小于20%,其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》GB ll345B级检验的Ⅲ级或Ⅲ级以上。

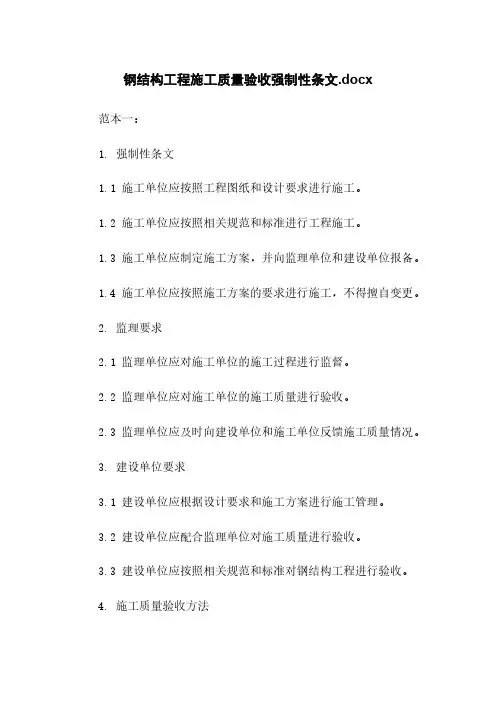

钢结构工程施工质量验收强制性条文.docx范本一:1. 强制性条文1.1 施工单位应按照工程图纸和设计要求进行施工。
1.2 施工单位应按照相关规范和标准进行工程施工。
1.3 施工单位应制定施工方案,并向监理单位和建设单位报备。
1.4 施工单位应按照施工方案的要求进行施工,不得擅自变更。
2. 监理要求2.1 监理单位应对施工单位的施工过程进行监督。
2.2 监理单位应对施工单位的施工质量进行验收。
2.3 监理单位应及时向建设单位和施工单位反馈施工质量情况。
3. 建设单位要求3.1 建设单位应根据设计要求和施工方案进行施工管理。
3.2 建设单位应配合监理单位对施工质量进行验收。
3.3 建设单位应按照相关规范和标准对钢结构工程进行验收。
4. 施工质量验收方法4.1 施工质量验收应根据设计要求、施工方案和相关规范进行。
4.2 施工质量验收应以实物检查和资料审核为主要方法。
4.3 施工质量验收应由监理单位和建设单位联合进行。
5. 复验要求5.1 施工单位应按照监理单位和建设单位的要求进行复验。
5.2 复验应包括实物检查和资料审核两个方面。
5.3 复验结果应及时向建设单位和施工单位反馈。
附件:施工图纸、设计要求、施工方案、验收报告等。
法律名词及注释:1. 监理单位:负责对工程施工质量进行监督和验收的单位。
2. 建设单位:承担工程建设的法人或其他组织。
3. 施工单位:承担工程施工的法人或其他组织。
范本二:1. 强制性条文1.1 钢结构工程施工质量应符合相关国家标准和规范要求。
1.2 施工单位应按照工程图纸和设计要求进行施工。
1.3 施工单位应严格按照施工方案进行施工,不得擅自改动。
1.4 施工单位应配备专业技术人员,确保施工质量。
2. 施工方案2.1 施工单位应制定详细的施工方案,包括施工工艺、施工步骤、施工顺序等。
2.2 施工方案应向监理单位和建设单位报备,并经批准后方可执行。
2.3 施工方案执行过程中如有变更,应及时向监理单位和建设单位申请变更。

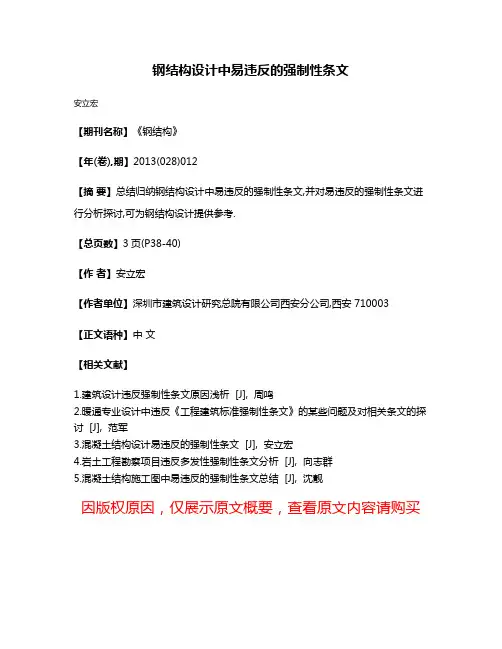

钢结构设计中易违反的强制性条文
安立宏
【期刊名称】《钢结构》
【年(卷),期】2013(028)012
【摘要】总结归纳钢结构设计中易违反的强制性条文,并对易违反的强制性条文进行分析探讨,可为钢结构设计提供参考.
【总页数】3页(P38-40)
【作者】安立宏
【作者单位】深圳市建筑设计研究总院有限公司西安分公司,西安 710003
【正文语种】中文
【相关文献】
1.建筑设计违反强制性条文原因浅析 [J], 周鸣
2.暖通专业设计中违反《工程建筑标准强制性条文》的某些问题及对相关条文的探讨 [J], 范军
3.混凝土结构设计易违反的强制性条文 [J], 安立宏
4.岩土工程勘察项目违反多发性强制性条文分析 [J], 向志群
5.混凝土结构施工图中易违反的强制性条文总结 [J], 沈靓
因版权原因,仅展示原文概要,查看原文内容请购买。
GB50205-2001钢结构工程施工质量验收规范强制性条文4 原材料及成品进场4.2 钢材4.2.1 钢材、钢铸件的品种、规格、性能等应符合现行国家产品标准和设计要求。
进口钢材产品的质量应符合设计和合同规定标准的要求。
检查数量:全数检查。
检验方法:检查质量合格证明文件、中文标志及检验报告等。
4.3 焊接材料4.3.1 焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
检查数量:全数检查。
检验方法:检查焊接材料的质量合格证明文件、中文标志及检验报告等。
4.4 连接用紧固标准件4.4.1 钢结构连接用高强度大六角头螺栓连接副、扭剪型高强度螺栓连接副、钢网架用高强度螺栓、普通螺栓、铆钉、自攻钉、拉铆钉、射钉、锚栓(机械型和化学试剂型)、地脚锚栓等紧固标准件及螺母、垫圈等标准配件,其品种、规格、性能等应符合现行国家产品标准和设计要求。
高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副出厂时应分别随箱带有扭矩系数和紧固轴力(预拉力)的检验报告。
检查数量:全数检查。
检验方法:检查产品的质量合格证明文件、中文标志及检验报告等。
5 钢结构焊接工程5.2 钢构件焊接工程5.2.2 焊工必须经考试合格并取得合格证书。
持证焊工必须在其考试合格项目及其认可范围内施焊。
检查数量:全数检查。
检验方法:检查焊工合格证及其认可范围、有效期。
5.2.4 设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验,超声波探伤不能对缺陷作出判断时,应采用射线探伤,其内部缺陷分级及探伤方法应符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级法》GB 11345或《钢熔化焊对接接头射线照相和质量分级》GB 3323的规定。
焊接球节点网架焊缝、螺栓球节点网架焊缝及圆管T、K、Y形节点相关线焊缝,其内部缺陷分级及探伤方法应分别符合国家现行标准《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T 3034.1、《螺栓球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T 3034.2、《建筑钢结构焊接技术规程》JGJ 81的规定。

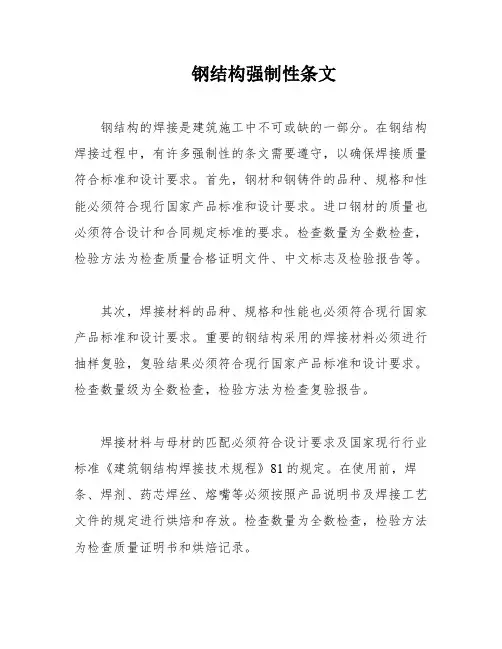

钢结构强制性条文钢结构的焊接是建筑施工中不可或缺的一部分。
在钢结构焊接过程中,有许多强制性的条文需要遵守,以确保焊接质量符合标准和设计要求。
首先,钢材和钢铸件的品种、规格和性能必须符合现行国家产品标准和设计要求。
进口钢材的质量也必须符合设计和合同规定标准的要求。
检查数量为全数检查,检验方法为检查质量合格证明文件、中文标志及检验报告等。
其次,焊接材料的品种、规格和性能也必须符合现行国家产品标准和设计要求。
重要的钢结构采用的焊接材料必须进行抽样复验,复验结果必须符合现行国家产品标准和设计要求。
检查数量级为全数检查,检验方法为检查复验报告。
焊接材料与母材的匹配必须符合设计要求及国家现行行业标准《建筑钢结构焊接技术规程》81的规定。
在使用前,焊条、焊剂、药芯焊丝、熔嘴等必须按照产品说明书及焊接工艺文件的规定进行烘焙和存放。
检查数量为全数检查,检验方法为检查质量证明书和烘焙记录。
焊工必须经过考试合格并取得合格证书。
持证焊工必须在其考试合格项目及其认可范围内焊施。
检查数量为全数检查,检验方法为检查焊工合格证及其认可范围、有效期。
施工单位对其首次采用的钢材、焊接材料、焊接方法、焊后热处理等,必须进行焊接工艺评定,并根据评定报告确定焊接工艺。
检查数量为全数检查,检验方法为检查焊接工艺评定报告。
在焊接过程中,一、二级焊缝必须采用超声波探伤进行内部缺陷的检验。
如果超声波探伤不能对缺陷作出判断,应采用射线探伤。
其内部缺陷分级及探伤方法必须符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级法》GB或《钢熔化焊对接接头射线照相和质量分级》GB3323的规定。
对于焊接球节点网架焊缝、螺栓球节点网架焊缝及圆管T、K、Y 形节点相关线焊缝,其内部缺陷分级及探伤方法必须分别符合国家现行标准《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.1、《螺栓球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.2、《建筑钢结构焊接技术规程》81的规定。
《钢结构工程施工质量验收规范》(GB50205)强制性条文应用指南(2)侯兆欣(冶金工业部建筑研究总院北京 100088)GUIDELINES OF USING THE MANDATORY PROVISIONS IN"CODE OF CONSTRUCTIONQUALITY ACCEPTANCE OF STEELWORK ENGINEERING GB50205”(2)Hou Zhaoxin(Central Research Institute of Building and Construction of MMI Beijing 100088)6 第6.3.1钢结构制作和安装单位应按本规范附录B的规定分别进行高强度螺栓连接摩擦面的抗滑移系数试验和复验,现场处理的构件摩擦面应单独进行摩擦面抗滑移系数试验,其结果应符合设计要求6.1释义抗滑移系数是高强度螺栓连接的主要设计参数之一,直接影响连接的承载力,因此连接摩擦面无论由制造厂处理还是由现场处理,均应进行抗滑移系数测试,测得的抗滑移系数值应符合设计要求。
条文中“本规范附录B”是指现行《钢结构工程施工质量验收规范》(GB50205)中附录B —B.0.5高强度螺栓连接摩擦面的抗滑移系数检验的内容。
6.2措施1)抗滑移系数试件形式和数量a.抗滑移系数试件采用双摩擦面的二栓拼接接头,试件连接板与所代表的钢结构构件为同一材质、同批制作,采用同一摩擦面处理工艺,有相同的表而状态。
b.由制造厂进行摩擦面处理的试件应同时准备2套试件(每套三组件),供制造厂试验和安装单位复验,由现场进行摩擦面处理的试件可以装备一套三组试件,由安装单位进行试验。
2)摩擦面处理的主要方法及抗滑移系数值(表1)表1 摩擦面处理的主要方法及抗滑移系数植———————————————————————————————————————连接钢板的钢号摩擦面处理方法 ——————————————————————————————— Q235 Q345、Q390 Q420 ——————————————————————————————————————— 喷砂(丸)0.45 0.50 0.50喷砂(丸)后涂无机0.35 0.40 0.40富锌漆喷砂(丸)后生赤锈0.45 0.50 0.50钢丝刷清除浮锈或未经0.30 0.35 0.40处理的干净轧制表面———————————————————————————————————————6.3检查按分部(子分部)工程划分规定的l:程量每2 000 t为一批,不足2 000 t的可视为一批,对同一种摩擦面处理工艺每批进行一次试验和复验。

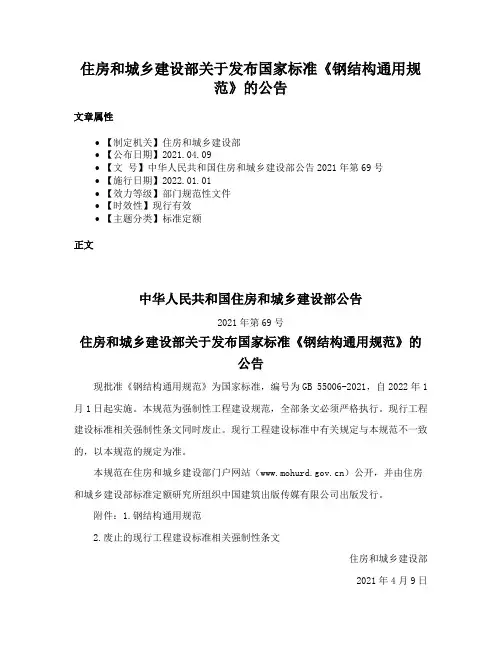

住房和城乡建设部关于发布国家标准《钢结构通用规范》的公告文章属性•【制定机关】住房和城乡建设部•【公布日期】2021.04.09•【文号】中华人民共和国住房和城乡建设部公告2021年第69号•【施行日期】2022.01.01•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】标准定额正文中华人民共和国住房和城乡建设部公告2021年第69号住房和城乡建设部关于发布国家标准《钢结构通用规范》的公告现批准《钢结构通用规范》为国家标准,编号为GB 55006-2021,自2022年1月1日起实施。
本规范为强制性工程建设规范,全部条文必须严格执行。
现行工程建设标准相关强制性条文同时废止。
现行工程建设标准中有关规定与本规范不一致的,以本规范的规定为准。
本规范在住房和城乡建设部门户网站()公开,并由住房和城乡建设部标准定额研究所组织中国建筑出版传媒有限公司出版发行。
附件:1.钢结构通用规范2.废止的现行工程建设标准相关强制性条文住房和城乡建设部2021年4月9日附件2废止的现行工程建设标准相关强制性条文1.《钢结构设计标准》GB 50017-2017第4.3.2、4.4.1、4.4.3、4.4.4、4.4.5、4.4.6、18.3.3条2.《冷弯薄壁型钢结构技术规范》GB 50018-2002第3.0.6、4.1.3、4.1.7、4.2.1、4.2.3、4.2.4、4.2.5、4.2.7、9.2.2、10.2.3条3.《高耸结构设计标准》GB 50135-2019第5.1.2、7.1.5条4.《构筑物抗震设计规范》GB 50191-2012第3.7.2(3)、5.1.1、7.7.7、8.2.14、8.2.15、9.2.3(1)、9.2.15(2)、10.2.7、10.2.10、10.2.15、11.2.8、12.2.7、13.2.8、22.2.4、22.2.9、22.2.11、22.4.5、24.2.4、24.2.11、24.3.5条(款)5.《钢结构工程施工质量验收标准》GB 50205-2020第4.2.1、4.3.1、4.4.1、4.5.1、4.6.1、4.7.1、5.2.4、6.3.1、8.2.1、11.4.1、13.2.3、13.4.3条6.《粮食钢板筒仓设计规范》GB 50322-2011第4.1.1、4.2.3、5.1.2、5.5.3(3)、6.4.2条(款)7.《钢结构焊接规范》GB 50661-2011第4.0.1、5.7.1、6.1.1、8.1.8条8.《钢结构工程施工规范》GB 50775-2012第11.2.4、11.2.6条9.《钢筒仓技术规范》GB 50884-2013第4.1.1、4.2.2、5.1.2、6.1.2条10.《机械工业厂房结构设计规范》GB 50906-2013第5.3.2、6.1.7、9.1.8(5)、9.6.12(9)条(款)11.《高耸与复杂钢结构检测与鉴定标准》GB 51008-2016第3.1.2、8.1.2条12.《门式刚架轻型房屋钢结构技术规范》GB 51022-2015第14.2.5条13.《高耸结构工程结构施工质量验收规范》GB 51203-2016第4.5.1、5.2.5、5.7.4条14.《空间网格结构技术规程》JGJ 7-2010第3.1.8、3.4.5、4.3.1、4.4.1、4.4.2条15.《钢结构高强度螺栓连接技术规程》JGJ 82-2011第3.1.7、4.3.1、6.1.2、6.2.6、6.4.5、6.4.8条16.《高层民用建筑钢结构技术规程》JGJ 99-2015第3.6.1、3.7.1、3.7.3、5.2.4、5.3.1、5.4.5、6.1.5、6.4.1、6.4.2、6.4.3、6.4.4、7.5.2、7.5.3、8.8.1条17.《轻型钢结构住宅技术规程》JGJ 209-2010第3.1.2、3.1.8、4.4.3、5.1.4、5.1.5条18.《低层冷弯薄壁型钢房屋建筑技术规程》JGJ 227-2011第3.2.1、4.5.3、12.0.2条19.《索结构技术规程》JGJ 257-2012第5.1.2、5.1.5条。
建筑钢结构防火设计规范及要点摘要:钢结构建筑因其自重轻,抗震性能好,装配化程度高,施工进度快等特点,近年来得到广泛应用。
钢材属于不燃烧材料,但在火灾条件下,通常钢材的临界温度仅为550℃,不加防护的钢结构耐火极限为15min左右,火灾时钢结构将会发生大的变形,从而失去承载能力。
因此,钢结构防火设计尤为重要。
本文根据GB50016—2014《建筑设计防火规范》(2018版)、GB51249—2017《建筑钢结构防火技术规范》有关要求,将钢结构进行防火设计处理,防止钢结构在火灾中迅速升温发生变形而倒塌。
关键词:建筑;钢结构;防火设计;规范要点前言结合建筑钢结构防火设计相关新规范的施行和设计计算要求,本文对建筑防火设计相关的规范和基于结构耐火承载力极限状态验算的钢结构防火设计方法进行基本了介绍,并重点介绍了基于耐火验算的钢结构防火设计流程和设计要点。
1钢结构防火设计规范要求和流程鉴于实际工程中主要选用防火涂料为建筑钢结构防火保护措施,本节的内容主要基于国标钢结构防火规范和新版钢结构防火涂料规范两本规范及相关规范进行整理。
1.1强制性条文钢结构防火规范中的强制性条文有4条,分别为第3.1.1,3.1.2,3.1.3,3.2.1条,其中第3.2.1明确规定钢结构应按结构耐火承载力极限状态进行耐火验算与防火设计。
这意味着以往只规定建筑耐火等级、构件耐火极限和防火涂料选型的简易设计方法不再适用。
基于耐火承载力验算的钢结构防火设计由结构工程师承担,验算和设计成果不仅要反映在设计图纸上还需要以计算书的形式提供给消防主管部门或审图单位审核,并作为消防验收的依据之一。
钢结构防火涂料规范中第5.1.5条、第5.2节和第7章为强制性条文。
第5.1.5条分别规定了膨胀型和非膨胀型防火涂料涂层的最小施涂厚度;第5.2节规定了各类型防火涂料的性能要求,其中第5.2.3条中明确规定依据该规范基于标准钢梁的耐火试验结果(防火涂料涂层膜厚和构造措施)仅适用于同类型且截面系数更小的基材;第7章为产品检验规则的相关条文。
钢结构通用规范GB55006住房和城乡建设部关于发布国家标准《钢结构通用规范》的公告现批准《钢结构通用规范》为国家标准,编号为GB 55006-2021,自2022年1月1日起实施。
本规范为强制性工程建设规范,全部条文必须严格执行。
现行工程建设标准相关强制性条文同时废止。
现行工程建设标准中有关规定与本规范不一致的,以本规范的规定为准。
本规范在住房和城乡建设部门户网站()上发布,由住房和城乡建设部标准与定额研究所在中国建筑出版传媒上发布。
住房和城乡建设部2021年4月9日废止的现行工程建设标准相关强制性条文1.《钢结构设计标准》GB 50017-2017第4.3.2、4.4.1、4.4.3、4.4.4、4.4.5、4.4.6、18.3.3条2.《冷弯薄壁型钢结构技术规范》GB 50018-2002第3.0.6、4.1.3、4.1.7、4.2.1、4.2.3、4.2.4、4.2.5、4.2.7、9.2.2、10.2.3条3.《高耸结构设计标准》GB 50135-2019第5.1.2、7.1.5条4.《构筑物抗震设计规范》GB 50191-2012第3.7.2(3)、5.1.1、7.7.7、8.2.14、8.2.15、9.2.3(1)、9.2.15(2)、10.2.7、10.2.10、10.2.15、11.2.8、12.2.7、13.2.8、22.2.4、22.2.9、22.2.11、22.4.5、24.2.4、24.2.11、24.3.5条(款)5.《钢结构工程施工质量验收标准》GB 50205-2020第4.2.1、4.3.1、4.4.1、4.5.1、4.6.1、4.7.1、5.2.4、6.3.1、8.2.1、11.4.1、13.2.3、13.4.3条6.《粮食钢板筒仓设计规范》GB 50322-2011第4.1.1、4.2.3、5.1.2、5.5.3(3)、6.4.2条(款)7.《钢结构焊接规范》GB 50661-2011第4.0.1、5.7.1、6.1.1、8.1.8条8.《钢结构工程施工规范》GB 50775-2012第11.2.4、11.2.6条9.《钢筒仓技术规范》GB 50884-2013第4.1.1、4.2.2、5.1.2、6.1.2条10.《机械工业厂房结构设计规范》GB 50906-2013第5.3.2、6.1.7、9.1.8(5)、9.6.12(9)条(款)11.《高耸与复杂钢结构检测与鉴定标准》GB 51008-2016第3.1.2、8.1.2条12.《门式刚架轻型房屋钢结构技术规范》GB 51022-2015第14.2.5条13.《高耸结构工程结构施工质量验收规范》GB 51203-2016第4.5.1、5.2.5、5.7.4条14.《空间网格结构技术规程》JGJ 7-2010第3.1.8、3.4.5、4.3.1、4.4.1、4.4.2条15.《钢结构高强度螺栓连接技术规程》JGJ 82-2011第3.1.7、4.3.1、6.1.2、6.2.6、6.4.5、6.4.8条16.《高层民用建筑钢结构技术规程》JGJ 99-2015第3.6.1、3.7.1、3.7.3、5.2.4、5.3.1、5.4.5、6.1.5、6.4.1、6.4.2、6.4.3、6.4.4、7.5.2、7.5.3、8.8.1条17.《轻型钢结构住宅技术规程》JGJ 209-2010第3.1.2、3.1.8、4.4.3、5.1.4、5.1.5条18.《低层冷弯薄壁型钢房屋建筑技术规程》JGJ 227-2011第3.2.1、4.5.3、12.0.2条19.《索结构技术规程》JGJ 257-2012第5.1.2、5.1.5条1 总则1.0.1 为保障钢结构工程质量、安全,落实资源能源节约和合理利用政策,保护生态环境,保证人民群众生命财产安全和人身健康,防止并减少钢结构工程事故,提高钢结构工程绿色发展水平,制定本规范。
4强制性条文根据《工程建设标准强制性条文》编写和审查会要求,本规范在全部157条检验项目中,强制性条文12条,占7.5%。
以下为强制性条文的具体内容:(1)第4.2.1条钢材、钢铸件的品种、规格、性能等应符合现行国家产品标准和设计要求。
进口钢材产品的质量应符合设计和合同规定标准的要求。
2检查数量:全数检查。
检验方法:检查质量合格证明文件、中文标识及检验报告等。
(2)第4.3.1条焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
检查数量:全数检查J检验方法:检查焊接材料的质量合格证明文件、中文标识及检验报告等。
(3)第4;4.1条钢结构连接用高强度大六角头螺栓连接副、扭剪型高强度螺栓连接副、钢网架用高强度螺栓、普通螺栓、铆钉、自攻钉、拉铆钉、射钉、锚栓(机械型和化学试剂型)、地脚锚栓等紧固标准件及螺母、垫圈等标准配件,其品种、规格、性能等应符合现行国家产品标准和设计要求。
高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副出厂时应分别随箱带有扭矩系数和紧固轴力(预拉力)的检验报告。
检查数量:全数检查。
检验方法:检查产品的质量合格证明文件、中文标识及检验报告等。
(4)第5.2.2条焊工必须经考试合格并取得合格证书。
持证焊工必须在其考试合格项目及其认可范围内施焊。
检查数量:全数检查。
检验方法:检查焊工合格证及其认可范围、有效期。
(5)第5.2.4条设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验,超声波探伤不能对缺陷作出判断时,应采用射线探伤,其内部缺陷分级及探伤方法应符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级法》GBll345或《钢熔化焊对接接头射线照相和质量分级》GB3323的规定。
焊接球节点网架焊缝、螺栓球节点网架焊缝及圆管T、K、Y形节点相贯线焊缝,其内部缺陷分级及探伤方法应分别符合国家现行标准《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》、《螺栓球节点钢网架焊缝超声波探伤方法及质量分级法》、《建筑钢结构焊接技术规程》的规定。
钢结构设计强制性条文
3.1 普通钢结构
《钢结构设计规范》 GBJ17-88
1.0.5在钢结构设计图纸和钢材订货文件中,应注明所采用的钢号、连接材料的型号和对钢材所要求的机械性能和化学成分的附加保证项目。
此外,在钢结构设计图纸中还应注明所要求的焊缝质量级别。
2.0.5钢结构的连接材料应符合下列要求:
一、手工焊接采用的焊条的型号应与主体金属强度相适应。
二、自动焊接或半自动焊接采用的焊丝和焊剂,应与主体金属强度相适应。
3.1.5 计算结构或构件的强度、稳定性以及连接的强度时,应采用荷载设计值;计算疲劳和正常使用极限状态的变形时,应采用荷载标准值。
3.2.1钢材的强度设计值按表3.2.1-2采用。
钢铸件的强度设计值应按表3.2.1-3采用。
连接的强度设计值按表3.2.1-4及表3.2.1-6采用。
①在装配好的构件上按设计孔径钻成的孔;
②在单个零件和构件上按设计孔径分别用钻模钻成的孔;
③在单个零件上先钻成或冲成较小的孔径,然后在装配好的构件上再扩钻至设计孔的径孔。
3.2.2计算下列情况的结构构件或连接时,3.2.1规定的强度设计值应乘以相应的折减系数。
一、单面连接的单角钢
1.按轴心受力计算强度和连接0.85;
2.按轴心受压计算稳定性
等边角钢 0.6+0.0015λ,但不大于1.0;
短边相连的不等边角钢 0.5+0.0025λ,但不大于1.0;
长边相连的不等边角钢 0.70;
λ为长细比,对中间无连系的单角钢压杆,应按最小回转半径计算,当λ<20时,取λ=20;
二、施工条件较差的高空安装焊缝和铆钉连接0.09;
注:当几种情况同时存在时,其折减系数应连乘。
3.3.2受弯构件的挠度不应超过表3.3.2中所列的容许值。
受弯构件的容许挠度表3.3.2
注:L为受弯构件的跨度(对悬臂梁和伸臂梁为悬伸长度的2倍)。
8.1.4在建筑物每一个温度区段或分期建设的区段中,应分别设置独立的空间稳定的支撑系统。
8.2.1焊缝金属宜与基本金属相适应。
当不同强度的钢材连接时,采用与低强度钢材相适应的焊接材料。
8.4.8跨度大于36m的两端铰支桁架,应考虑在竖向荷载作用下,下弦弹性伸长所产生水平推力对支承构件的影响。
8.4.14柱脚锚栓不得用以承受柱脚底部的水平反力,此水平反力应由底板与混凝土基础间的摩擦力或设置抗剪键承受。
8.4.15柱脚锚栓埋置在基础中的深度,应使锚栓的内力通过其和混凝土之间的粘结力传递。
当埋置深度受到限制时,则锚栓应牢固地固定在锚板或锚梁上,以传递锚栓的全部内力,此时锚栓与混凝土之间的粘结力可不予考虑。
9.3.4 构件拼接应能传递该处最大计算弯矩值的1.1倍,且不得低于
3.2 薄壁型钢结构
《冷变薄壁型钢结构技术规范》GB50018-2002
高层建筑钢结构《高层民用建筑钢结构技术规程》JGJ99-98。
