第七章 机械传动习题

机械设计・7习题+D一、填空题：1. 若齿轮传动的传动比、中心距和齿宽不变，增加两轮的齿数和，则弯曲强度_____________ 接触强度 _______________ 。

2. 闭式软齿面齿轮传动首先按____________ 强度进行设计计算，确定传动的几何尺寸，然后校核_____________ 强度。

3. 在齿轮传动中，当其它条件不变，作用于齿轮轮齿上的载荷增加为2倍时，弯曲应力增加为__________ ■咅；接触应力增加为_____ ■咅。

4. 在单向转动的齿轮上，由于齿轮的弯曲疲劳强度不够所产生的疲劳裂纹，一般容易在轮齿的______________ 先出现和扩展。

5. 齿轮的主要失效形式有__________ 、______________ 、____________ 、6. 在齿轮传动设计中，齿宽系数d减小，则齿向载荷分布（不均）系数K ____________ 。

7. 轮齿齿面塑性变形破坏的原因是___________________________________ ，预防措施是_____________________________________________________ 。

8. 标准直齿圆柱齿轮传动，轮齿弯曲强度计算中的齿形系数只决定于—。

9. 轮齿齿面塑性变形破坏的原因是______ 、 _____ ;特点为_____ 、______ ;预防措施是_________________ 、 _______________________ 。

10. 选择齿轮的结构形式和毛坯获得的方法，主要与_____________ 关。

二、单项选择题：1. 圆柱齿轮传动，当齿轮直径不变，而增加齿数时，可以____________ 。

A. 提高轮齿的弯曲强度B.提高齿面的接触强度C.改善传动的平稳性和降低振动噪声D.提高抗磨损寿命2. 选择齿轮的结构形式和毛坯获得的方法与_________ 关。

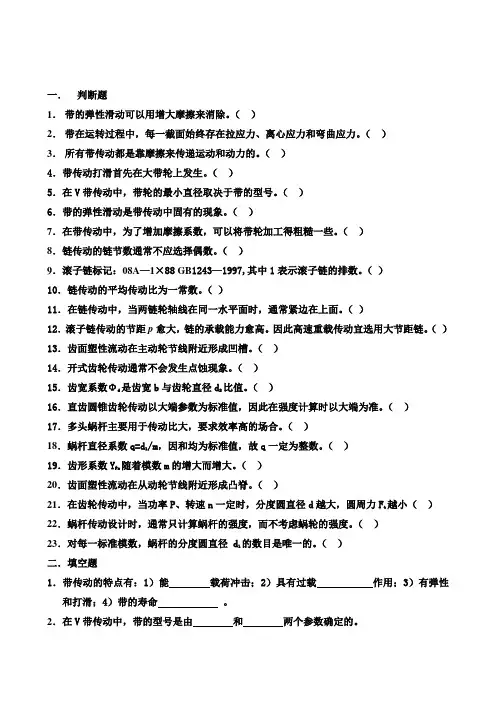

一．判断题1．带的弹性滑动可以用增大摩擦来消除。

（）2．带在运转过程中，每一截面始终存在拉应力、离心应力和弯曲应力。

（）3．所有带传动都是靠摩擦来传递运动和动力的。

（）4．带传动打滑首先在大带轮上发生。

（）5．在V带传动中，带轮的最小直径取决于带的型号。

（）6．带的弹性滑动是带传动中固有的现象。

（）7．在带传动中，为了增加摩擦系数，可以将带轮加工得粗糙一些。

（）8．链传动的链节数通常不应选择偶数。

（）9．滚子链标记：08A—1×88 GB1243—1997,其中1表示滚子链的排数。

（）10．链传动的平均传动比为一常数。

（）11．在链传动中，当两链轮轴线在同一水平面时，通常紧边在上面。

（）12．滚子链传动的节距p愈大，链的承载能力愈高。

因此高速重载传动宜选用大节距链。

（）13．齿面塑性流动在主动轮节线附近形成凹槽。

（）14．开式齿轮传动通常不会发生点蚀现象。

（）15．齿宽系数Φd是齿宽b与齿轮直径d2比值。

（）16．直齿圆锥齿轮传动以大端参数为标准值，因此在强度计算时以大端为准。

（）17．多头蜗杆主要用于传动比大，要求效率高的场合。

（）18．蜗杆直径系数q=d1/m，因和均为标准值，故q一定为整数。

（）19．齿形系数Y Fa随着模数m的增大而增大。

（）20．齿面塑性流动在从动轮节线附近形成凸脊。

（）21．在齿轮传动中，当功率P、转速n一定时，分度圆直径d越大，圆周力F t越小（）22．蜗杆传动设计时，通常只计算蜗杆的强度，而不考虑蜗轮的强度。

（）23．对每一标准模数，蜗杆的分度圆直径 d1的数目是唯一的。

（）二．填空题1．带传动的特点有：1）能载荷冲击；2）具有过载作用；3）有弹性和打滑；4）带的寿命。

2．在V带传动中，带的型号是由和两个参数确定的。

3．带传动不工作时，带两边的拉力；工作时，有效拉力为F e=F1-F2,也等于。

4．在一般情况下，链传动的传动比为常数，传动比不为常数。

5．链轮的转速，节距，齿数，则链传动的动载荷就越小。

第7章 齿轮传动答案一、 思考题 二、 习题12、一对闭式软齿面直齿轮传动，其齿数与模数有两种方案：1）mm m 4=，201=z ，602=z ；2）mm m 2=，401=z ，1202=z ，其它参数都一样。

试问：(1)两种方案的接触强度和弯曲强度是否相同？(2)若两种方案的弯曲强度都能满足，则哪种方案比较好？答：(1)两种方案的接触强度相同，弯曲强度不同，1）方案弯曲强度较高。

(2) 2）方案较好。

在满足弯曲疲劳强度的基础上将模数取得小些，齿数增多使重合度增加，改善了传动平稳性和载荷分配情况。

m 小，滑动速度小，降低了磨损和胶合的可能性，同时也节省材料。

3、一对齿轮传递的转矩为T ，如其它条件不变，当齿宽b 或中心距a （小轮分度圆直径d 1）分别增大一倍时，分析各对接触应力σH 有何影响。

答：由u u ba KT 321H1335）（±=σ[]σσH E HH =⋅+Z Z KT bd u u 21112≤可见： 若'=b b 2，则'==σσσH H H 220707.，所以接触应力减小。

若'='=d d 11205，则σσH H .，所以接触应力减小为原来的12。

4、设计一单级圆柱齿轮减速器，根据强度及传动要求，已取定z 1＝42，z 2=106，m =4mm ，为使中心距符合标准，取a =300mm 。

试问：1）若采用直齿轮传动应如何设计？2）若采用斜齿轮传动应如何设计？解：1）标准齿轮的中心距a m z z =+=⨯+=2424210629612()()mm ，小于实际中心距，故采用正角变位齿轮传动。

2）斜齿轮传动，由a m z z =+n ()cos 122β得cos ().β=⨯+⨯=4421062300098667，β=︒=︒'937922.5．一对斜齿圆柱齿轮传动，由强度设计得：m n =3mm ，z 1=25，z 2=75，β=8︒06'34"。

A、传动比大,结构紧凑B、一定条件下可以实现自锁
C、传动平稳，无噪声D、传动效率高、制造成本低
16、汽车的前进和倒退的实现是利用了轮系中的（）
C、惰轮D、末端齿轮
B、可实现变速和变向要求
D、可合成运动但不能分解运动
18、画箭头标注轮系旋转方向的不正确画法为（）。
A、一对外啮合圆柱齿轮箭头方向画相反,内啮合时箭头画相同
机械传动习题（一）
一、填空题
1、带传动以传动带作为，利用带与带轮之间的来传递运
动和动力。
2、V带是横截面为■勺传动带，其工作面为，标准V带
的结构有和种，它们都是由顶胶、抗拉体、底胶、
层组成的。我国生产和使用的V带有七种型号，其
中型截面积最小，型截面积最大，传递功率能力也最大。目前生
产中使用最多的是、、、四种型号。
8链传动能在高温、低速、重载以及泥浆、灰砂的恶劣条件下工作。
9、模数是没有单位的，所以它不能反映齿轮齿形的大小。
10、计算直齿圆柱标准齿轮的必须条件是：只需要模数和齿数就可以了
11、斜齿轮的承载能力没有直齿轮高，所以不能用于大功率传动。
12、标准直齿圆锥齿轮，规定以小端的几何参数为标准值。
13、我国规定机械制造中齿轮的标准压力角是24°。
&齿轮传动的特点有（）。
A、传递的功率和速度范围大B、使用寿命长，但传动效率低
C、制造和安装精度要求不高D、能实现无级变速
9、 齿轮的渐开线形状取决于它的（）直径。
A、齿顶圆B、分度圆C、基圆D、齿根圆
10、 为保证一对渐开线齿轮正确啮合、平稳传动，它们的（）必须相等。
A、基圆齿距pb B、模数m C、齿宽b D、齿数z
声。
（）18、齿轮传动的传动比就是主动轮与从动轮转速（角速度）之比，与其
