机械原理第七章 链传动

链传动的原理
链传动是一种常见的机械传动方式，它通过链条将动力传递到不同的部件上，广泛应用于各种机械设备中。

链传动的原理主要包括链条、齿轮和张紧装置三个部分，下面我们将详细介绍链传动的原理。

首先，我们来看链条的作用。

链条是链传动的核心部件，它由一系列相互连接的链接组成，能够承受一定的拉力和弯曲力。

链条的主要作用是传递动力，并且能够在齿轮之间形成精确的传动比。

链条的选择取决于传动功率、传动速度、工作环境等因素，一般有滚子链、板链、双排链等不同类型。

其次，齿轮是链传动中的另一个重要部件。

齿轮是用来传递动力和转速的机械零件，它能够将来自发动机或电机的动力传递给被传动部件，实现不同部件之间的协调运动。

齿轮的直径、齿数、模数等参数会影响传动比和传动效率，因此在设计链传动时需要根据实际需求选择合适的齿轮。

最后，张紧装置也是链传动不可或缺的部分。

链条在传动过程中会因为受力而产生松弛，为了保证链条传动的正常运行，需要设
置张紧装置来保持链条的适当张紧度。

张紧装置的设计需要考虑链条的伸长、张紧力的大小、工作可靠性等因素，以确保链传动的稳定性和可靠性。

总的来说，链传动的原理是通过链条、齿轮和张紧装置的协同作用，将动力从动力源传递到被传动部件，实现不同部件之间的协调运动。

在实际应用中，链传动具有传动效率高、传动比稳定、传动功率大等优点，因此被广泛应用于各种机械设备中。

以上就是关于链传动的原理的详细介绍，希望能对大家有所帮助。

如果您对链传动的原理还有其他疑问，欢迎随时与我们联系。

链传动的工作原理1、工作原理链传动是以链条作为中间挠性传动件，通过链节与链轮齿的不断啮合和脱开而传递运动和动力的，它属于啮合传动。

如图1所示：图1.链传动工作原理1—主动链轮2—链条3—从动链轮链传动由主动链轮1、链条2和从动链轮3组成。

当主动链轮转动时，通过链条与链轮之间的啮合力带动从动链轮跟着旋转，同时将主动轴的运动和动力传递给从动轴。

2、链传动的分类和特点根据用途的不同，链传动分为传动链、起重链和牵引链。

传动链用来传递动力和运动，起重链用于起重机械中提升重物，牵引链用于链式输送机中移动重物。

（1）链传动的主要优点①链传动是具有中间挠性件的啮合传动。

与带传动相比，链传动无弹性滑动和打滑现象，故能保证准确的平均传动比，且其传动效率较高、结构紧凑、传递功率大、张紧力比带传动小，作用在传动轴与轴承上的力较小，但无过载保护作用。

①在相同功率条件下，链传动比带传动结构紧凑，并适用于低速、重载下工作。

①与齿轮传动相比，链传动结构简单，加工成本低，安装精度要求低，适用于较大中心距的传动，能在高温、多尘、油污等恶劣的环境中工作。

（2）链传动的主要缺点①链条与链轮工作时磨损较快，使用寿命较短，磨损后链条的节距增大，链轮齿形变窄，链条在啮合时会发出“咯咯”的响声，甚至造成脱链现象。

①只能传递平行轴间的同向回转运动，安装时对两轮轴线的平行度要求较高。

链条不适宜装在两个呈水平位置的链轮上传动，这样容易发生脱链或顶齿。

①由于链条进入链轮后形成多边形折线，从而使链条速度忽大忽小地周期性变化，并伴有链条的上下抖动。

因此，链传动的瞬时传动比不恒定，传动平稳性较差，有冲击和噪声，不宜用于高速和急速反向的场合。

①制造费用较高。

机械原理链传动机械原理链传动是一种常见的传动方式，通过链条的带动，实现多个轮系之间的传递和转动。

它广泛应用于各种机械装置中，如自行车、摩托车、工程机械等。

本文将对机械原理链传动进行详细解析，并探讨其工作原理及应用。

一、链传动的工作原理链传动的工作原理基于链条与齿轮的相互配合。

链条由一系列连接件组成，连接件之间通过铰链连接，并形成一个闭合的链环。

齿轮则具有一定数量的齿，齿与链环的连接点称为链节。

当链条经过齿轮时，齿轮的齿与链节之间产生摩擦力，使链条受到拉力，从而带动齿轮转动。

链传动的重要组成部分是链条和齿轮。

链条一般由金属材料制成，具有一定的强度和耐磨性。

齿轮则分为主动齿轮和从动齿轮，主动齿轮通过电机或其他动力源提供动力，从动齿轮则通过链条传递动力。

二、链传动的优点和缺点链传动具有以下几个优点：1. 传动效率高：链传动的摩擦损失较小，能够实现高效率的能量传递。

2. 传动稳定可靠：链条与齿轮之间的配合紧密，传动过程中不容易出现滑动或脱链现象，具有较高的传动稳定性和可靠性。

3. 传递功率大：链传动能够承受较大的载荷和转矩，适用于传递大功率的场合。

4. 传动比可调：通过改变齿轮的大小或链条的长度，可以实现传动比的调整，满足不同的传动需求。

然而，链传动也存在一些缺点：1. 噪音大：由于链条与齿轮之间的摩擦，链传动在工作过程中会产生一定的噪音。

2. 维护成本高：链条需要经常进行润滑和维护，以保证正常工作，这增加了维护成本和工作量。

3. 需要一定的安装空间：链传动需要一定的安装空间，尤其是长链传动，需要保证链条的张紧度和对齐度，增加了安装的难度。

三、链传动的应用链传动广泛应用于各种机械装置中，下面以自行车为例，介绍链传动的应用。

自行车是最常见的链传动应用之一。

自行车的链传动由链条、前齿盘、后齿盘和链轮等组成。

当骑手踩踏脚踏时，链条通过前齿盘和后齿盘的配合，实现动力传递，从而带动后轮转动，推动自行车前进。

除了自行车，链传动还广泛应用于摩托车、工程机械等领域。

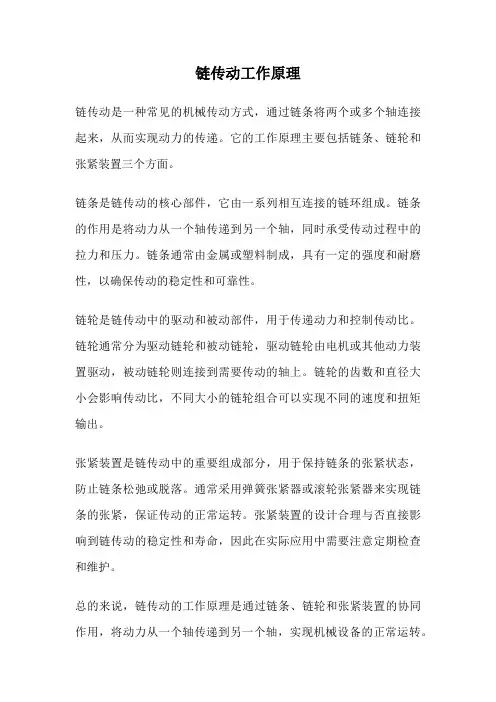

链传动工作原理
链传动是一种常见的机械传动方式，通过链条将两个或多个轴连接起来，从而实现动力的传递。

它的工作原理主要包括链条、链轮和张紧装置三个方面。

链条是链传动的核心部件，它由一系列相互连接的链环组成。

链条的作用是将动力从一个轴传递到另一个轴，同时承受传动过程中的拉力和压力。

链条通常由金属或塑料制成，具有一定的强度和耐磨性，以确保传动的稳定性和可靠性。

链轮是链传动中的驱动和被动部件，用于传递动力和控制传动比。

链轮通常分为驱动链轮和被动链轮，驱动链轮由电机或其他动力装置驱动，被动链轮则连接到需要传动的轴上。

链轮的齿数和直径大小会影响传动比，不同大小的链轮组合可以实现不同的速度和扭矩输出。

张紧装置是链传动中的重要组成部分，用于保持链条的张紧状态，防止链条松弛或脱落。

通常采用弹簧张紧器或滚轮张紧器来实现链条的张紧，保证传动的正常运转。

张紧装置的设计合理与否直接影响到链传动的稳定性和寿命，因此在实际应用中需要注意定期检查和维护。

总的来说，链传动的工作原理是通过链条、链轮和张紧装置的协同作用，将动力从一个轴传递到另一个轴，实现机械设备的正常运转。

合理的设计和使用可以提高传动效率，减少能量损耗，延长设备的使用寿命。

在实际应用中，我们需要根据具体的传动要求选择合适的链条和链轮，并定期检查和维护张紧装置，以确保链传动系统的可靠性和稳定性。

链传动工作原理
链传动是一种常见的机械传动方式，通过链条的连接来传递动力和运动。

它的工作原理主要是通过链条与齿轮的配合，将动力传递到需要的地方，实现机械装置的正常运转。

下面将详细介绍链传动的工作原理。

链传动由链条和齿轮两部分组成。

链条由一系列的链接件组成，链接件之间通过铰接连接，形成一个闭合的环形结构。

齿轮则是由一系列的齿轮轮齿组成，齿轮的齿与链条的链接件相互咬合，通过这种咬合关系来传递动力。

链传动的工作原理可以简单描述为：当一个齿轮被外力驱动时，齿轮上的齿会与链条上的链接件相互咬合，链条随之运动。

由于链条是一个闭合的环形结构，链条上的所有链接件都会沿着同一个方向运动，从而带动另一个齿轮一起运动。

这样，动力就可以从一个齿轮传递到另一个齿轮，实现机械装置的正常运转。

链传动与皮带传动相比，具有更高的传动效率和更大的承载能力。

链条的材质通常为金属，结构坚固耐用，能够承受较大的拉力和冲击力。

而且链条与齿轮的咬合面积大，传动效率高，不易打滑，适用于需要高速、高扭矩传动的场合。

链传动还具有传动比可调、传动平稳等优点。

通过改变齿轮的大小或链条的长度，可以调整传动比，满足不同工况下的需求。

链传动
在传动过程中没有弹性变形，传动平稳可靠，可用于要求稳定传动的场合。

总的来说，链传动作为一种常见的机械传动方式，具有传动效率高、承载能力大、传动平稳等优点，被广泛应用于各种机械装置中。

通过链条与齿轮的配合，实现动力的传递和机械装置的正常运转。

链传动的工作原理简单清晰，易于理解，是一种性能优越的传动方式。
