加工中心维修实例两则

加⼯中⼼ATC机构换⼑故障维修案例（21）例案例⼀：故障内容: ATC ⼿臂旋转有磨擦异⾳,且有时会卡住⽆法转动。

机床类型:加⼯中⼼机床⼚家:台中精机机床型号: V-80机床系统: 0M-C问题点： (说明顾客抱怨状况及服务⼈员实际发现状况)ATC ⼿臂旋转有磨擦异⾳,且有时会卡住⽆法转动。

初步判断： (列举所有可能故障之原因分析)1. ATC 内部齿轮⼲涉。

2. ATC 内部培林损坏。

3.ATC 马达损坏。

4.其他部位缺油⼲涉。

检修过程：1.拆开 ATC前钣⾦,以⼿电筒查看齿轮有⽆⼲涉(以⼿握住⼿臂,左右移动,⼀般间隙为 3mm 左右,若⼩于 2mm 时,可能因偏⼼环调整过量,将偏⼼量调⼩即可)。

查看后⽆⼲涉。

2.查看培林是否损坏。

(⼀般培林若损坏,可能红⾊⽜油会变⿊,滚针培林可能外环会有裂痕,滚针跑出),检查后培林⽆损坏。

3.ATC 马达是否故障。

(检查时将 ATC 马达拆下,电线部份不拆,试运转看是否顺畅),检查后 ATC 马达正常。

4.查看⼤凸轮轨道与上下摇臂之 NT-6013滚针培林是否因缺少红⾊⽜油⽽产⽣⼲涉,颜⾊变为黄棕⾊(烧焦现象),以红⾊黄油涂于⼤凸轮轨道上,再试换⼑,即消除故障。

以上检修过程,最终乃因⼤凸轮与 NT-6013 滚针培林缺黄油⽽产⽣故障。

参阅书籍、⼿册或资深⼈员指导事项V65/80 PARTS LIST案例⼆：故障内容: ATC ⼿臂旋转⼲涉异⾳,且⽆法上下动作。

机床类型:加⼯中⼼机床⼚家:台中精机机床型号: V-80机床系统: 0M-C问题点： (说明顾客抱怨状况及服务⼈员实际发现状况)ATC ⼿臂旋转⼲涉异⾳,且⽆法上下动作。

初步判断： (列举所有可能故障之原因分析)1. ATC 之偏⼼环是否调整过量。

2. .ATC 内齿轮是否⼲涉。

3.ATC 内部培林是否损坏。

4.其他零件是否有异常现像。

检修过程：1.检查 ATC偏⼼环调整量,⼀般是以 ATC⼿臂左右移动间隙为 3mm 左右为基准,若间隙太⼩时,⼿臂旋转时会⼲涉。

CNC故障维修200例4.1 电源故障维修50例4.1.1 电源不能接通故障维修30例系统控制电源不能正常接通，这是数控机床维修过程中经常遇到的故障之一，维修时必须从电源回路上入手。

在早期的FANUC系统(如：FS6、FS11、FS0等)中，系统及I/O单元的电源一般采用FANUC电源单元A、B、B2等，这种形式的系统，为了对系统的电源通/断进行控制，一般都需要配套FANUC公司生产的“输入单元”模块(模块号：A14C-0061-B101~B104)，通过相应的外部控制信号，进行数控系统、伺服驱动的电源通、断控制。

在FANUC 0等系统中，则比较多地采用输入单元与电源集成一体的电源控制模块FANUC AI，其输入单元的控制线路与电源电路均安装于同一模块中。

对于FANUC系统出现电源不能接通的故障，在维修过程中，如能完整地掌握FANUC输入单元的工作原理与性能，对数控机床的维修，特别是解决系统、伺服电源通/断回路的故障有很大的帮助。

1．FANUC输入单元的故障维修12例图4-1~图4-3为FANUC输入单元模块(A14C-0061-B101~B104)的实测电气原理图，可以供维修参考。

为了便于与实物对照、比较，图中各元器件的代号均采用了与实物一致的代号，而未采用国家标准规定的代号(下同)。

FANUC AI电源单元中的电源接通/断开控制回路与FANUC输入单元相似，详见后述。

图4-3FANUC输入单元ON/OFF控制电源回路图4-1为输入单元的主回路，由图可见，外部电源经输入端子TPl的U、V、W端加入，其中的一路经接触器LC2、熔断器F4、F5、F6输出，作为伺服驱动器的电源。

另一路经熔断器P1、F2、接触器LCl从端子TP3的200A、200B输出，作为数控系统的输入电源。

输入单元本身的控制电源U1、V1亦来自熔断器F1、F2的输出端。

接触器LC2的线圈，直接连接于接触器LCl的主触点后，因此，伺服驱动器的电源接通必须在系统的输入电源已经接通(接触器LCl吸合)的情况下，才能正常接通。

1.FANUC 0MC系统，型号为XH754的数控机床换刀不能拔刀的故障维修故障现象：一台配套FANUC 0MC系统，型号为XH754的数控机床，换刀时，手爪未将主轴中刀具拔出，报警。

分析及处理过程：手爪不能将主轴中刀具拔出的可能原因有：①刀库不能伸出；②主轴松刀液压缸未动作；③松刀机构卡死。

复位，消除报警：如不能消除，则停电、再送电开机。

用手摇脉冲发生器将主轴摇下，用手动换刀换主轴刀具，不能拔刀，故怀疑松刀液压缸有问题。

在主轴后部观察，发现松刀时，松刀缸未动作，而气液转换缸油位指示无油，检查发现其供油管脱落。

，重新安装好供油管，加油后，打开液压缸放气塞放气两次，松刀恢复正常。

2.FANUC PM0 NOT READY报警的故障维修故障现象：一台配套FANUC PM0系统的数控车床，开机或加工过程中有时出现NOT READY报警，关机后重新开机，故障可以自动消失。

分析及处理过程：在故障发生时检查数控系统，发现伺服驱动器上的报警指示灯亮，表明伺服驱动器存在问题。

为了尽快判断故障原因，维修时通过与另一台机床上同规格的伺服驱动器对调，开机后两台机床均能正常工作，证明驱动器无故障。

但数日后，该机床又出现相同报警，初步判断故障可能与驱动器安装、连接有关。

将驱动器拆下清理、重新安装，确认安装、连接后，该故障不再出现。

3.FANUC 0M 机床参数混乱的故障维修故障现象：某配套FANUC 0M系统的加工中心，在加工过程中程序不能正常执行，换刀和Z轴功能丧失，同时出现910报警。

分析及处理过程：910报警意为“RAM存储板出错”，因此按以下方法排除：①首先检查后备电池电压正常；②将系统内存参数记录下来然后全部清除：③利用RS-232接口将以前备份的机床参数文件调入系统；④机床参数恢复完毕后断电重新起动机床，故障消除。

4.FANUC PM0系统无法起动的故障维修故障现象：某配套FANUC PM0的数控机床，开机后系统无法起动，控制器正面的绿色指示灯“EN'’不亮。

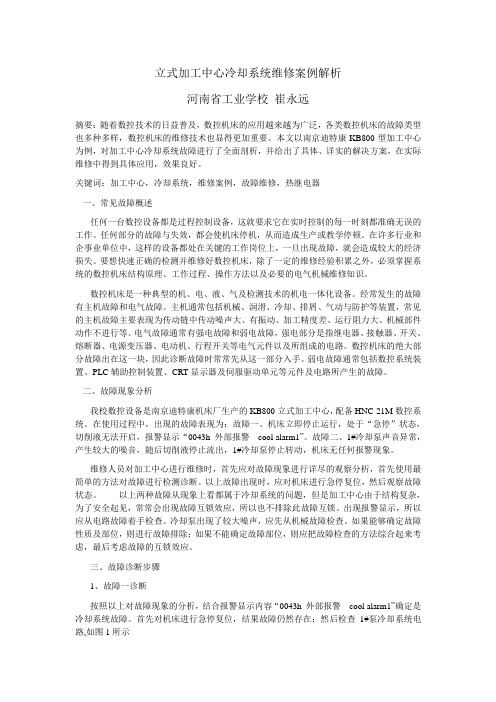

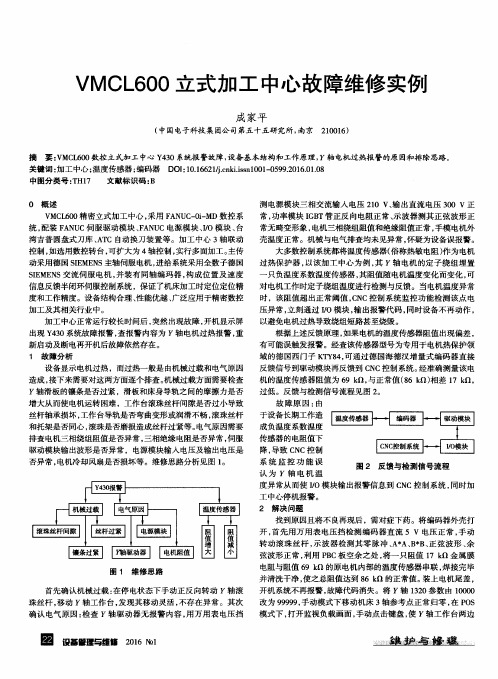

立式加工中心冷却系统维修案例解析河南省工业学校崔永远摘要：随着数控技术的日益普及，数控机床的应用越来越为广泛，各类数控机床的故障类型也多种多样，数控机床的维修技术也显得更加重要。

本文以南京迪特康KB800型加工中心为例，对加工中心冷却系统故障进行了全面剖析，并给出了具体、详实的解决方案，在实际维修中得到具体应用，效果良好。

关键词：加工中心，冷却系统，维修案例，故障维修，热继电器一、常见故障概述任何一台数控设备都是过程控制设备，这就要求它在实时控制的每一时刻都准确无误的工作。

任何部分的故障与失效，都会使机床停机，从而造成生产或教学停顿。

在许多行业和企事业单位中，这样的设备都处在关键的工作岗位上，一旦出现故障，就会造成较大的经济损失。

要想快速正确的检测并维修好数控机床，除了一定的维修经验积累之外，必须掌握系统的数控机床结构原理、工作过程、操作方法以及必要的电气机械维修知识。

数控机床是一种典型的机、电、液、气及检测技术的机电一体化设备。

经常发生的故障有主机故障和电气故障。

主机通常包括机械、润滑、冷却、排屑、气动与防护等装置，常见的主机故障主要表现为传动链中传动噪声大、有振动、加工精度差、运行阻力大、机械部件动作不进行等。

电气故障通常有强电故障和弱电故障，强电部分是指继电器、接触器、开关、熔断器、电源变压器、电动机、行程开关等电气元件以及所组成的电路。

数控机床的绝大部分故障出在这一块，因此诊断故障时常常先从这一部分入手。

弱电故障通常包括数控系统装置、PLC辅助控制装置、CRT显示器及伺服驱动单元等元件及电路所产生的故障。

二、故障现象分析我校数控设备是南京迪特康机床厂生产的KB800立式加工中心，配备HNC-21M数控系统。

在使用过程中，出现的故障表现为：故障一、机床立即停止运行，处于“急停”状态，切削液无法开启，报警显示“0043h 外部报警---cool alarm1”。

故障二、1#冷却泵声音异常，产生较大的噪音，随后切削液停止流出，1#冷却泵停止转动，机床无任何报警现象。

第七章数控机床维修实例分析由于现代数控系统的可靠性越来越高，数控系统本身的故障越来越低，数控设备的外部故障可以分为软件故障和外部硬件损坏引起的硬故障。

软件故障是指由于操作、调整处理不当引起的，这类故障多发生在设备使用前期或设备使用人员调整时期。

数控机床的修理，重要的是发现问题。

特别是数控机床的外部故障。

有时诊断过程比较复杂，但一旦发现问题所在，解决起来比较简单。

对外部故障诊断应遵从以下两条原则。

首先要熟练掌握机床的工作原理和动作顺序。

其次，要会利用PLC梯形图及NC系统的状态显示功能监测PLC的运行状态，一般只要遵从以上原则，小心谨慎，一般的数控故障都会及时排除。

外部硬件操作引起的故障是数控修理中的常见故障。

一般都是由于检测开关、液压系统、气动系统、电气执行元件、机械装置出现问题引起的。

这类故障有些可以通过报警信息查找故障原因。

对一般的数控系统来讲都有故障诊断功能或信息报警。

维修人员可利用这些信息手段缩小诊断范围。

而有些故障虽有报警信息显示，但并不能反映故障的真实原因。

这时需根据报警信息和故障现象来分析解决。

7.1 电源类故障电源是电路板的能源供应部分，电源不正常，电路板的工作必然异常。

而且，电源部分故障率较高，修理时应足够重视，在外观法检查后，可先对电源部分进行检查。

电路板的工作电源，有的是由外部电源系统供给；有的由板上本身的稳压电路产生，电源检查包括输出电压稳定性检查和输出纹波检查。

输出纹波过大，会引起系统不稳定，用示波器交流输入档可检查纹波幅值，纹波大一般是由集成稳压器损坏或滤波电容不良引起。

运算放大器、比较器，有些用单电源供电，有些用双电源供电，用双电源的运放，要求正负供电对称，其差值一般不能大于0.2V（具有调零功能的运放除外）。

7.1.1FANUC OC/0D 系统电源1、单元输入电路工作原理图8-1 电源单元的输入电路2、电源单元输出工作原理3、电源单元常见故障及诊断（1）电源单元无法接通的故障诊断故障现象是机床工作指示灯亮而系统显示装置不亮。

事例1：故障现象：一普通数控车床，NC启动就断电，且CRT无显示故障分析：初步分析可能是某处接地不良，经过对各个接地点的检测处理，故障未排除。

之后检查了一下CNC各个板的电压，用示波器测量发现数字接口板上集成电路的工作电压有较强的纹波，经检查电源低频滤波电容正常。

我们在电源两端并接一小容量滤波电容，启动机床正常，本故障属于CNC系统电源抗干扰能力不强所致。

事例2：一进口数控系统，机床送电，CRT无显示，查NC 电源+24V、+15V、-15V、+5V无输出。

故障分析：此现象可以确定是电源方面出了问题，所以可以根据电气原理图逐步从电源的输入端进行检查，当检查到保险后的电噪声滤波器时发现性能不良，后面的整流、振荡电路均正常，拆开噪声滤波器外壳发现里面烧焦，更换噪声滤波器后，系统故障排除，事例3：一台进口卧式加工中心，开机时屏幕一片黑，操作面板上的NC电源开关已按下，红、绿灯都亮，查看电柜中开关和主要部分无异常，关机后重开，故障一样。

故障分析：经查，确定其电源部分无故障，各处电压都正常，仔细检查发现数控系统有多处损坏，在更换了显示器，显示控制板后屏幕出现了显示，使机床能进入其它的故障维修。

事例4：一立式加工中心，开机后屏幕无显示。

故障分析：该加工中心使用进口数控系统，造成屏幕无显示的原因有很多，经对故障进行了检查，后确认系统提供的外部电源是正确的，但主板上的电压不正常，时有时无，可以确认是因主板故障造成，因此进行了更换，更换主板后系统有显示，由于主板更换后参数需要重新设置，按系统参数设置步骤，对照机床附带的参数表进行了设置调整后机床正常。

事例5：一加工中心，开机后打开急停，系统在复位的过程中，伺服强电上去后系统总空开马上跳闸故障分析：该加工中心使用国产数控系统，经对故障进行了检查分析，首先怀疑是否是空开电流选择过小，经过计算分析后确认所选择的空开有点偏小，但基本符合机床要求，然后用示波器观察机床上电时的电流的变化波形，发现伺服强电在上电时电流冲击比较大，也就是电流波形变化较大，进一步分析发现由于所选伺服功率较大，且伺服内部未加阻抗等装置，在使用时须外接一电抗与制动电阻，电气人员在设计时加了制动电阻，为了节省成本没有使用阻抗。

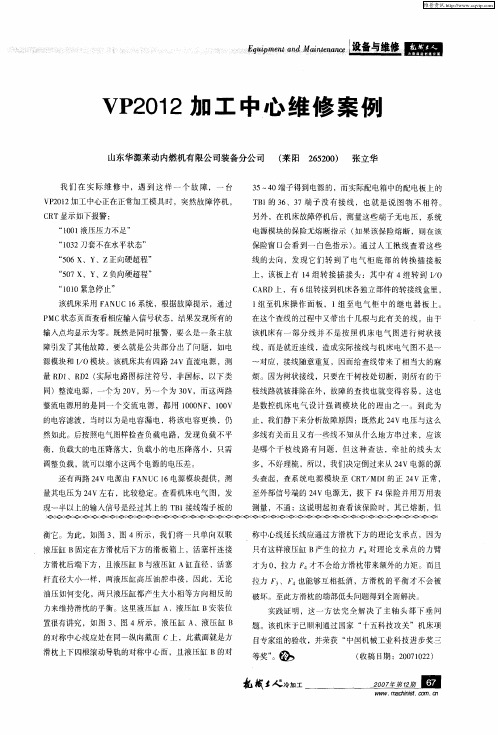

fanuc数控加工中心故障与维修事例为了充分发挥数控加工中心应有的功效，数控机床的正常运行是十分关键的，在数控设备出现问题，及时排除故障就显得尤为重要。

但对于接触加工中心不多的维修人员来说，当机床出现故障时，往往不知从那里下手，延误维修时间。

这时如果我们能借助于数控系统本身具有的自诊断功能，将对我们的维修产生很大帮助。

同时，作为维修人员当数控机床发生故障后，首先要向操作者了解故障产生症状，产生在哪道程序及时间，操作方法是否得当，才能及时发现问题，以免隐患过大，造成损失。

其次，要检查按钮、熔断器，接线端子等元件，在接线时螺钉是否拧紧，航空插头和插座是否拧紧，电路板上的插头是否拧紧，各拨把开关，操作方式是否正确等。

并且根据机械故障较易察觉的特点，当发生机床过载，过热报警时，应首先检查滑板的镶条是否装过紧，滑板和床身导轨之间摩擦力增大，从而使电机运转困难，还有滚珠丝杠和托架之间是否同心，如丝杠中滚珠磨损造成丝杠过紧，也可使电机过载、过热，从而引起电气故障。

因此我们在数控机床的正常维修当中，认真做好以上几个方面的工作，共同配合，可以少走弯路，较快排除故障，减少数控机床的停机时间，提高数控机床的使用率，使公司生产得以顺利进行，完成生产进度。

下面结合自己在数控机床的维修方法及经验，将几例有代表性的故障例子，介绍给大家供参考。

有两台北京机床研究所生产的JCS-018立式加工中心，其系统是采用日本FANVC-BESk7M系统全功能数控机床，7M系统采用16位微处理器控制，伺服驱动单元为大惯量直流伺服电机，主电机由三相全波可控硅无环流电路驱动，旋转变压器作为位置检测元件，测速发电机构成速度反馈，该机床在运行中曾发生多次异常报警和异常现象，我们根据CRT显示的报警答号将故障迅速排除，保证了机床的正常运行。

例1：故障现象，CRT显示05＃07＃报警故障检查与分析：查FANVC- BESK7M系统维修手册，05＃为紧急停车信号接通，07＃系速度控制单元报警，从维修手册中看，05＃报警是由紧急停车造成的，故排除其故障较为容易，如急停开关是否压上，X、Y、Z各轴超程限位是否压合，检查均正常，按清除键，05＃消失，07＃报警仍存在，抬起手05＃又现。
