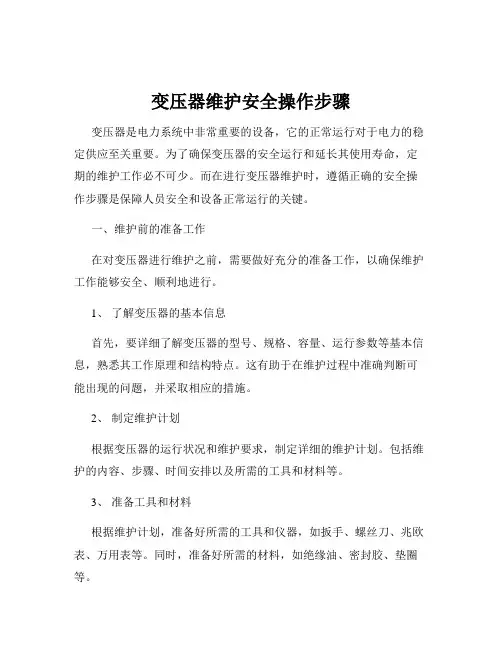

变压器GOE套管安装和维护指南

变压器维护安全操作步骤变压器是电力系统中非常重要的设备，它的正常运行对于电力的稳定供应至关重要。

为了确保变压器的安全运行和延长其使用寿命，定期的维护工作必不可少。

而在进行变压器维护时，遵循正确的安全操作步骤是保障人员安全和设备正常运行的关键。

一、维护前的准备工作在对变压器进行维护之前，需要做好充分的准备工作，以确保维护工作能够安全、顺利地进行。

1、了解变压器的基本信息首先，要详细了解变压器的型号、规格、容量、运行参数等基本信息，熟悉其工作原理和结构特点。

这有助于在维护过程中准确判断可能出现的问题，并采取相应的措施。

2、制定维护计划根据变压器的运行状况和维护要求，制定详细的维护计划。

包括维护的内容、步骤、时间安排以及所需的工具和材料等。

3、准备工具和材料根据维护计划，准备好所需的工具和仪器，如扳手、螺丝刀、兆欧表、万用表等。

同时，准备好所需的材料，如绝缘油、密封胶、垫圈等。

4、办理工作许可手续在进行维护工作之前，必须按照相关规定办理工作许可手续，明确工作负责人和监护人，确保工作的合法性和安全性。

5、做好安全防护措施维护人员应穿戴好个人防护用品，如安全帽、绝缘手套、绝缘鞋等。

在变压器周围设置安全警示标识，防止无关人员进入工作区域。

二、停电操作在对变压器进行维护之前，必须先将其停电，以确保人员安全。

1、断开变压器的负载依次断开变压器所带的负载设备，如开关柜、配电箱等，确保变压器处于空载状态。

2、断开变压器的高压侧开关使用操作杆或遥控装置，断开变压器高压侧的开关，使变压器与高压电源隔离。

3、验电使用相应电压等级的验电器，在变压器的高压侧和低压侧进行验电，确认变压器已经停电。

4、装设接地线在变压器的高压侧和低压侧分别装设接地线，将变压器的绕组接地，以防止突然来电和感应电对人员造成伤害。

三、变压器的外部检查在停电并做好安全措施后，对变压器的外部进行检查。

1、检查变压器的外观观察变压器的外壳是否有变形、裂缝、锈蚀等情况。

变压器套管使用说明书FGRB(D)(L)W玻璃钢电容式变压器套管安装使用说明书北京天威瑞恒高压套管有限公司一、产品简介变压器套管是将变压器内部高、低压引线引到油箱外部，不但作为引线对地绝缘，而且担负着固定引线的作用，变压器套管是变压器载流元件之一，在变压器运行中，长期通过负载电流，当变压器外部发生短路时通过短路电流。

因此，对变压器套管有以下要求：(1)必须具有规定的电气强度和足够的机械强度。

(2)必须具有良好的热稳定性，并能承受短路时的瞬间过热。

(3)外形小、质量小、密封性能好、通用性强和便于维修。

我公司研制的“玻璃钢电容式变压器套管”是采用新型材料和制造工艺技术而研制出的一种干式复合绝缘的套管，此套管的特点是无油、非瓷、体积小、重量轻，维护简单；硅橡胶复合外套防污性能优异，可用于重污秽区；由于沿面电压分布均匀且采用了有机合成材料作外护套，对提高污闪电压有显著效果。

我公司生产的FGRB(L)W-126及FGRB(L)W-252玻璃钢电容式变压器套管于2007年3月通过了中国电力企业联合会组织的鉴定，经专家鉴定：产品具有独创性，处于国际领先水平。

本产品的技术指标为：额定电压为：24、40.5、72.5、126、252 kV额定电流为：100 ～5000 A二、产品型号说明变压器套管产品代号编制如下：F G R B (D) (L) W —(XXX / XXX) （1~4）污秽等级额定电流额定电压防污伞裙CT代号短尾型变压器套管电容式干式复合绝缘三、使用条件1．此套管适用于海拔1000m及以下地区，当海拔超过1000m 时，技术条件由双方另议。

2．最高环境温度不超过+40℃，最低环境温度不低干-45℃，当超过该温度范围时，技术条件由双方另议。

四、性能试验按国标GB/T 4109-2008《交流电压高于1000V的绝缘套管》的要求，己通过了下列型式试验：1．高压试验2．介质损耗因数tanδ：在1.05U m／ 3 下不大于0.4%。

变压器套管检修与维护文章主要介绍丹江口电厂中变压器套管缺陷存在问题，同时也对如何消除变压器套管故障制定了相应对策，从而大大提高了变压器的安全运行。

标签：丹江电厂变压器；套管；缺陷；处理丹江口水力发电厂坐落在湖北省丹江口市市区内，雄踞于长江最大支流三千里汉江中游，是丹江口水利枢纽工程与南水北调中线工程丹江口大坝的核心组成部分。

电厂设计装机6台，总容量90万千瓦，电厂担负着发电、防洪和通航三大职能，丹江口水力发电厂1968年第一台机组投产发电，1973年初期规模建成，装有6台15万千瓦混流式水轮发电机组，总容量90万千瓦。

6台主变均为三相油浸式，分别接入丹江电厂110kV和220kV开关站。

变压器的套管是将变压器内部高、低压引线引到油箱外部，不但作为引线对地绝缘，而且担负着固定引线的作用，变压器套管是变压器载流元件之一。

因此只有确保其密封性能、绝缘强度、热稳定性良好，变压器套管如果存在缺陷或故障，将直接危及变压器的安全运行及其供电可靠性。

2006年5月，检修人员发现1#主变高压套管（A相）油位观察窗处有漏油现象。

停电后，我电机班检修人员对1#主变高压套管（A、B、C相）进行观察，发现1#主变高压套管（A、B）油位观察窗的密封橡胶垫严重老化，龟裂，导致套管上部的变压器油渗漏。

由于厂内无此密封橡胶垫的备品备件，我检修人员采用5mm厚的耐油橡皮自制密封垫，将1#主变高压套管（A相、B相）油位观察管的上下两处的密封垫进行了更换。

更换后，无漏油现象。

到2007年7月18日，检修人员又发现1#主变高压套管A相观察窗处漏油，而且速度较快（每分钟120滴）；7月19日傍晚，1#主变高压套管A相观察窗处停止漏油。

7月28日，1#主变高压套管B相观察窗处漏油（每5分钟1滴）。

8月13日，我班工作人员采用8mm厚的耐油橡皮自制密封垫，对1#主变高压套管（A、B）油位观察窗下端的密封橡胶垫进行了更换，C相的油位观察窗上、下端密封都进行了更换。

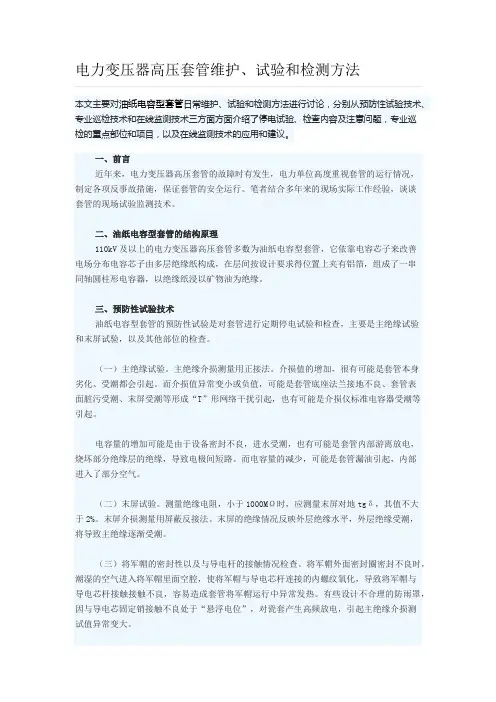

电力变压器高压套管维护、试验和检测方法本文主要对油纸电容型套管日常维护、试验和检测方法进行讨论，分别从预防性试验技术、专业巡检技术和在线监测技术三方面方面介绍了停电试验、检查内容及注意问题，专业巡检的重点部位和项目，以及在线监测技术的应用和建议。

一、前言近年来，电力变压器高压套管的故障时有发生，电力单位高度重视套管的运行情况，制定各项反事故措施，保证套管的安全运行。

笔者结合多年来的现场实际工作经验，谈谈套管的现场试验监测技术。

二、油纸电容型套管的结构原理110kV及以上的电力变压器高压套管多数为油纸电容型套管，它依靠电容芯子来改善电场分布电容芯子由多层绝缘纸构成，在层间按设计要求得位置上夹有铝箔，组成了一串同轴圆柱形电容器，以绝缘纸浸以矿物油为绝缘。

三、预防性试验技术油纸电容型套管的预防性试验是对套管进行定期停电试验和检查，主要是主绝缘试验和末屏试验，以及其他部位的检查。

（一）主绝缘试验。

主绝缘介损测量用正接法。

介损值的增加，很有可能是套管本身劣化、受潮都会引起。

而介损值异常变小或负值，可能是套管底座法兰接地不良、套管表面脏污受潮、末屏受潮等形成“T”形网络干扰引起，也有可能是介损仪标准电容器受潮等引起。

电容量的增加可能是由于设备密封不良，进水受潮，也有可能是套管内部游离放电，烧坏部分绝缘层的绝缘，导致电极间短路。

而电容量的减少，可能是套管漏油引起，内部进入了部分空气。

（二）末屏试验。

测量绝缘电阻，小于1000MΩ时，应测量末屏对地tgδ，其值不大于2%。

末屏介损测量用屏蔽反接法。

末屏的绝缘情况反映外层绝缘水平，外层绝缘受潮，将导致主绝缘逐渐受潮。

（三）将军帽的密封性以及与导电杆的接触情况检查。

将军帽外面密封圈密封不良时，潮湿的空气进入将军帽里面空腔，使将军帽与导电芯杆连接的内螺纹氧化，导致将军帽与导电芯杆接触接触不良，容易造成套管将军帽运行中异常发热。

有些设计不合理的防雨罩，因与导电芯固定销接触不良处于“悬浮电位”，对瓷套产生高频放电，引起主绝缘介损测试值异常变大。

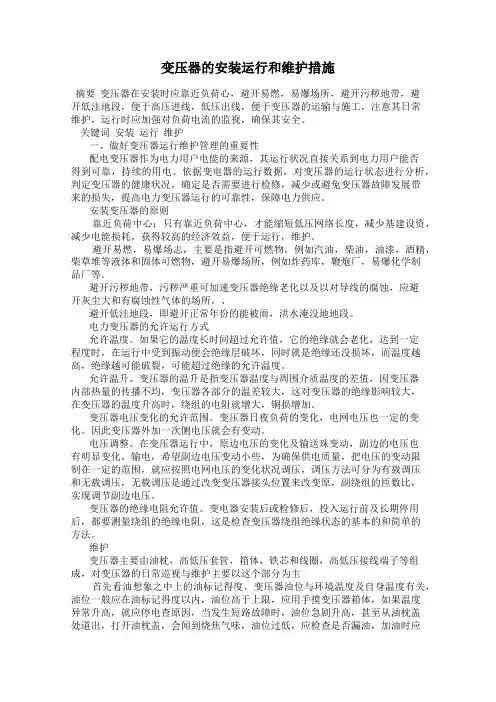

变压器的安装运行和维护措施摘要变压器在安装时应靠近负荷心，避开易燃，易爆场所，避开污秽地带，避开低洼地段，便于高压进线，低压出线，便于变压器的运输与施工，注意其日常维护，运行时应加强对负荷电流的监视，确保其安全。

关键词安装运行维护一、做好变压器运行维护管理的重要性配电变压器作为电力用户电能的来源，其运行状况直接关系到电力用户能否得到可靠，持续的用电。

依据变电器的运行数据，对变压器的运行状态进行分析，判定变压器的健康状况，确定是否需要进行检修，减少或避免变压器故障发展带来的损失，提高电力变压器运行的可靠性，保障电力供应。

安装变压器的原则靠近负荷中心：只有靠近负荷中心，才能缩短低压网络长度，减少基建设资，减少电能损耗，获得较高的经济效益，便于运行，维护。

避开易燃，易爆场志，主要是指避开可燃物，例如汽油，柴油，油漆，酒精，柴草堆等液体和固体可燃物，避开易爆场所，例如炸药库，鞭炮厂，易爆化学制品厂等。

避开污秽地带，污秽严重可加速变压器绝缘老化以及以对导线的腐蚀，应避开灰尘大和有腐蚀性气体的场所。

、避开低洼地段，即避开正常年份的能被雨，洪水淹没地地段。

电力变压器的允许运行方式允许温度。

如果它的温度长时间超过允许值，它的绝缘就会老化，达到一定程度时，在运行中受到振动便会绝缘层破坏，同时就是绝缘还没损坏，而温度越高，绝缘越可能破裂，可能超过绝缘的允许温度。

允许温升。

变压器的温升是指变压器温度与周围介质温度的差值，因变压器内部热量的传播不均，变压器各部分的温差较大，这对变压器的绝缘影响较大，在变压器的温度升高时，绕组的电阻就增大，铜损增加。

变压器电压变化的允许范围。

变压器日夜负荷的变化，电网电压也一定的变化。

因此变压器外加一次侧电压就会有变动。

电压调整。

在变压器运行中，原边电压的变化及输送珠变动，副边的电压也有明显变化。

输电，希望副边电压变动小些，为确保供电质量，把电压的变动限制在一定的范围，就应按照电网电压的变化状况调压，调压方法可分为有载调压和无载调压，无载调压是通过改变变压器接头位置来改变原，副绕组的匝数比，实现调节副边电压。

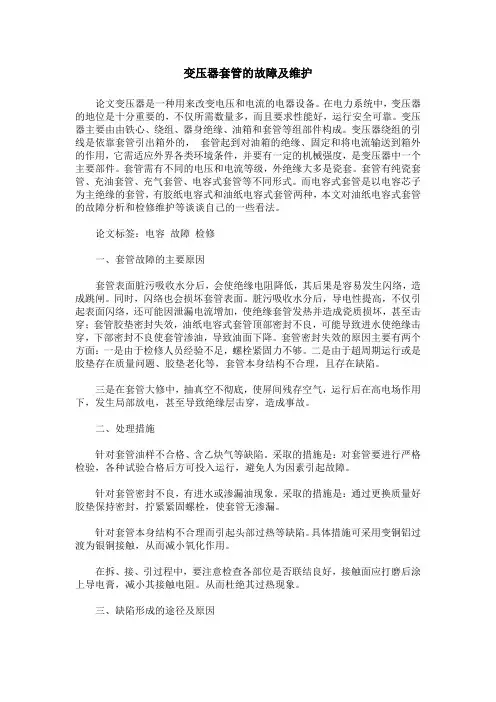

变压器套管的故障及维护论文变压器是一种用来改变电压和电流的电器设备。

在电力系统中，变压器的地位是十分重要的，不仅所需数量多，而且要求性能好，运行安全可靠。

变压器主要由由铁心、绕组、器身绝缘、油箱和套管等组部件构成。

变压器绕组的引线是依靠套管引出箱外的，套管起到对油箱的绝缘、固定和将电流输送到箱外的作用，它需适应外界各类环境条件，并要有一定的机械强度，是变压器中一个主要部件。

套管需有不同的电压和电流等级，外绝缘大多是瓷套。

套管有纯瓷套管、充油套管、充气套管、电容式套管等不同形式。

而电容式套管是以电容芯子为主绝缘的套管，有胶纸电容式和油纸电容式套管两种，本文对油纸电容式套管的故障分析和检修维护等谈谈自己的一些看法。

论文标签：电容故障检修一、套管故障的主要原因套管表面脏污吸收水分后，会使绝缘电阻降低，其后果是容易发生闪络，造成跳闸。

同时，闪络也会损坏套管表面。

脏污吸收水分后，导电性提高，不仅引起表面闪络，还可能因泄漏电流增加，使绝缘套管发热并造成瓷质损坏，甚至击穿；套管胶垫密封失效，油纸电容式套管顶部密封不良，可能导致进水使绝缘击穿，下部密封不良使套管渗油，导致油面下降。

套管密封失效的原因主要有两个方面：一是由于检修人员经验不足，螺栓紧固力不够。

二是由于超周期运行或是胶垫存在质量问题、胶垫老化等，套管本身结构不合理，且存在缺陷。

三是在套管大修中，抽真空不彻底，使屏间残存空气，运行后在高电场作用下，发生局部放电，甚至导致绝缘层击穿，造成事故。

二、处理措施针对套管油样不合格、含乙炔气等缺陷。

采取的措施是：对套管要进行严格检验，各种试验合格后方可投入运行，避免人为因素引起故障。

针对套管密封不良，有进水或渗漏油现象。

采取的措施是：通过更换质量好胶垫保持密封，拧紧紧固螺栓，使套管无渗漏。

针对套管本身结构不合理而引起头部过热等缺陷。

具体措施可采用变铜铝过渡为银铜接触，从而减小氧化作用。

在拆、接、引过程中，要注意检查各部位是否联结良好，接触面应打磨后涂上导电膏，减小其接触电阻。

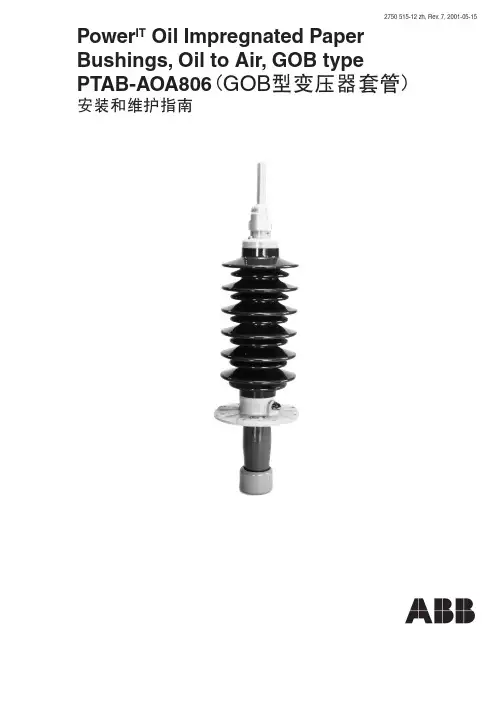

Power IT Oil Impregnated Paper Bushings, Oil to Air, GOB typePTAB-AOA806(GOB型变压器套管)安装和维护指南2750 515-12 zh, Rev. 7, 2001-05-15本文件未经我们的书面批准不得翻印，其内容不得透露给第三方或用于未经授权的用途。

违者必究。

安全资讯该指南适用于套管的安装、维护和运行。

套管的安装、运行和维护都存在许多潜在的、如下所述的不安全因素，但是，不安全因素不仅限于这些：• 高压力• 高电压• 移动机械• 重型组件• 滑动、撞击或坠落在安装每个部件时，必须严格按照程序和说明进行，否则可能引起人员伤亡，产品或财产损失。

此外，所有可用的安全规定如地区或地方安全规则和条例、安全工作经验，以及正确的判断必须在套管的安装、运行、维护/或报废时加以应用。

本指南涉及的安全，包括如下的两个条件：1.人员伤亡；2.产品或财产损坏(包括套管或其它财产的损坏，以及套管寿命的缩短)安全标记用来警示人们可能出现的人员伤亡或财产损坏。

它们在此发生之前就有文字提示。

安全按如下顺序依次分为三个等级：危险直接冒险的结果将是人员伤亡或财产损失。

警告冒险或不安全操作可能会导致人员伤亡、财产损失。

注意：冒险或不安全操作引起较少的人员受伤或财产损坏。

目录1描述_____________________________________________ 61.1.1结构_____________________________________________ 61.1.2水平安装式套管的结构_______________________________ 91.2运行条件_________________________________________101.3机械载荷_________________________________________101.4备件_____________________________________________112安装_____________________________________________112.1工具_____________________________________________112.2消耗性材料________________________________________112.3运输和交货________________________________________112.4包装箱的起吊______________________________________122.5组装_____________________________________________122.5.1内部接线端子/标准电缆______________________________132.5.2实心柱型芯子______________________________________142.5.3套管的水平安装____________________________________152.6外部接线端子的组装________________________________152.7接地法兰_________________________________________162.8通电前的静放时间__________________________________162.9通电前的推荐的试验________________________________172.9.1变压器和套管紧固试验_______________________________172.9.2套管外部接线端子的紧固试验_________________________172.9.3电容值和tanδ的测量_________________________________182.9.4直通电阻的测量____________________________________203维护_____________________________________________213.1推荐的维护和监视__________________________________213.1.1绝缘子表面的清洁__________________________________213.1.2电容值和tanδ的测量_________________________________213.1.3连接头处的局部过热的温度检查(红外线照相机)____________213.1.4泄漏检查_________________________________________213.1.5油位的检查和判断__________________________________223.1.6水平安装套管的拆卸________________________________233.2使用寿命到期后的报废_______________________________2362750 515-12 zh, Rev. 71 概述1 概述1.1.1结构GOB 套管的结构和尺寸在技术指南1ZSE 2750-102中给出。

变压器的安装与运行维护措施摘要：本文阐述了电力变压器的安装技术要点和调式环节的工作，进一步简述了电力变压器运行中的常见故障，同时提出了解决方法。

关键词：电力变压器；安装；调试；措施一、电力变压器的安装技术要点根据笔者对部分电力变压器安装工程研究以及结合自身实践来看，在其安装技术中应注意以下几方面要点：（一）变压器的套管安装（1）低压套管的安装首先，将低压套管盖板和附近的入孔盖卸开，并将压圈与橡皮圈放于套管上，缓缓放入套管；其次，往套管的桩头连接上低压绕组引出线，并对其位置进行调整，尽可能让其和箱壁的距离拉远一点；最后，安装套管压件，并往箱盖上稳固套管。

（2）高压套管的安装通常情况下，使用率较高的高压套管为电容式穿缆套管。

首先，需把油箱上高压套管孔的临时盖板拆除，并对升高座与套管式电流互感器进行安装。

需要意是在进行绝缘筒安装时，应当留意其开口方向，且应保证电流互感器铭牌外，在升高座最高点放置气塞，并保持升高座与电流互感器的中心相同。

其次，在吊套管之前，需将顶部压盖板均压罩以及接线头拧下，并将密封螺帽与密封垫等为了方便运输而设计的部件拆除，把下部均压球卸下后，再采用变压器油将其冲洗干净后，在进行重新安装。

（二）冷却装置的安装（1）把变压器上的螺阀关掉，并将法兰临时封闭板去除，使用起重机吊起风冷却器，用橡皮圈固定，并将上、下连管法兰螺栓拧牢固。

其次，将控制箱、净油器以及潜油泵安装在强追风冷却器上，并把干燥的活性氧化铝安装于净油器上。

再者，在十分钟内安装完毕浴油泵后，再仔细检查是否有温度过高、振动、进气渗漏以及异常音的出现。

（2）在正式安装前需认真检查流速继电器是否达到相应标准要求，检查达标后在再将其安装到溶油泵的出口联管上，且保证向的水平，密封状态良好，线路连接无误。

此外，需选用具有耐油性能的绝缘导线来，并将其放置于油箱支架上进行固定。

二、电力变压器的调试工作（一）加强巡视与检查变压器的工作通常情况下，变电站需要有工作人员值班的，均需要有专门的工作人员来实时监视控制盘上的仪表指示，同时依照相关规定要求来定时将其进行记录。

瑞典 ABB公司 GOE套管更换工程管控及技术分析摘要：结合近期两台ABB主变GOE套管更换工程管控实践，总结过程中做的到位地方和不足之处，并就过程中发现问题进行深入分析，吸取经验教训，对今后同类或类似套管更换工作具有良好的借鉴意义。

关键词：变压器 GOE套管工程管控1.背景概况GOE套管整改要求：2017年南方电网反事故措施第2.1.8条：落实针对瑞典ABB生产的GOE型500kV套管反事故措施中要求：缩短套管介损测试周期：0.8%>tgδ>0.3%，每年复测套管的电容及介损，分析介损变化趋势，与出厂值对比增量超过30%是，取套管酉阳分析，存在异常时更换套管。

在2018年11月，对500kV 某站#2主变变高套进行介电谱（FDS）测试，测试结果发现#2主变A相存在异常。

1.更换过程变电部门组织施工队伍进行现场勘查，套管尺寸对比，发现对#2主变变高升高座需要增加300mm高度的过渡升高座即可，从而制定详细的施工方案。

2019年8月22日在500kV某站对#2主变变高套管进行了更换。

1.现场布置按照施工方案，对现场进行大型器械设施布置。

图2 #2主变套管更换设施布置图a)油罐 b)真空滤油机c)干燥空气机 d)真空泵机图3现场大型器械设施1.1.拆除导线及修前试验#2主变停电后，拆除三相各侧的导线，对#2主变三相进行修前试验。

主变修前试验包括：1、绝缘油试验；2、铁心、夹件绝缘电阻；3、绕组直阻测量（所有分接）；4、电压比测量（所有分接）；5、绕组连同套管绝缘电阻、吸收比、极化指数测量；6、绕组连同套管电容值、介损测量；7、套管 CT 绝缘电阻测量。

同时，对新套管进行介损试验、绝缘试验。

1.1.变压器排油使用真空滤油机对#2变压器排油至空油位，排油过程中从呼吸器管道往胶囊内部注入干燥空气。

注意要打开油枕的平衡阀保持胶囊内外压力一致。

1.1.GSB套管的改装GSB套管接头端子的固定方式是拉杆式，为了配合变压器绕组接线，需要按照说明书将接头端子改装成底座固定式。

变压器维护安全操作指南变压器作为电力系统中至关重要的设备，其稳定运行对于保障电力供应的可靠性和安全性具有极其重要的意义。

为了确保变压器能够长期稳定运行，定期的维护工作必不可少。

然而，变压器维护涉及到高电压和复杂的电气设备，操作不当可能会带来严重的安全风险。

因此，遵循正确的安全操作指南至关重要。

一、维护前的准备工作在进行变压器维护之前，必须做好充分的准备工作。

首先，要详细了解变压器的技术参数、运行状况和历史维护记录。

这包括变压器的额定容量、电压等级、冷却方式、上次维护的时间和内容等。

制定详细的维护计划也是必不可少的。

维护计划应明确维护的项目、步骤、所需的工具和设备，以及预计的维护时间。

同时，要根据维护计划安排合适的维护人员，并确保他们具备相应的资质和技能。

准备好所需的工具和设备也是关键的一步。

常用的工具包括扳手、螺丝刀、兆欧表、万用表、温度计等。

设备方面，可能需要吊车、升降平台等大型设备。

所有工具和设备都应经过严格的检查和校验，确保其性能良好、安全可靠。

在进入维护现场之前，维护人员必须穿戴好个人防护用品，如绝缘手套、绝缘鞋、安全帽等。

同时，要在维护现场设置明显的安全警示标识，防止无关人员进入。

二、停电操作与安全措施在进行变压器维护之前，必须将变压器停电。

停电操作应严格按照电力操作规程进行，由具备操作资格的人员执行。

停电后，应使用验电器对变压器进行验电，确保其已完全停电。

然后，在变压器的高、低压侧挂上接地线，以防止突然来电。

在停电操作过程中，要严格遵守操作顺序，先断开负荷侧开关，再断开电源侧开关。

合闸时则相反，先合电源侧开关，再合负荷侧开关。

为了确保安全，在停电操作完成后，应在操作开关上悬挂“禁止合闸，有人工作”的标识牌。

同时，要安排专人看守，防止误操作。

三、变压器的外观检查在进行内部检查和维护之前，先对变压器的外观进行仔细检查。

检查变压器的外壳是否有变形、裂缝或锈蚀现象。

如果发现外壳有损坏，应及时进行修复或更换，以防止水分和灰尘进入变压器内部。

电力变压器安装过程与运行维护要点摘要：电力系统中最基础的设备就是电气设备，电力企业的技术部门及工程监管人员需要要在电气设备采购时严格审查设备质量并在安装前对设备进行一系列的性能检测，并通过合理可靠地安装过程将设备高质量的安装完成。

此外，为了确保设备在后期运行中的使用安全以及增加设备的使用寿命，需要定期对电气设备进行维护与检修。

关键词：电力变压器；安装过程；运行维护一般而言，电力变压器的安装过程中，都是由专人负责的，可是在近几年的电力工作当中，工作量的增长特别明显，再加上国家颁布的规范、条文不断增多，想要在最终的成绩上达到最佳，并不是一件容易的事情。

因此，有些地方的工作，开始过分的追求效率，针对工作质量出现了很大的忽视现象，总是会呈现出一些细节上的问题，倘若遭遇了外界触发因素的影响，势必会在今后的工作中造成极为严重的隐患。

因此保变压器安装施工质量，以及加强日后运行的维护工作对于促进电力系统的安全稳定运行也具有积极意义。

1、变压器安装的技术要点1.1变压器的吊装在变压器的吊装过程中，施工人员必须注意保护好变压器的瓷瓶与搭接桩头，以免这两部分受到损坏。

在变压器就位调整过程中，先检查变压器基础中心线和设备中心线是否重合，待两线路完全重合一致，才能让变压器落地就位。

在变压器就位过程中，施工人员要指挥吊车缓慢下降，并留意吊钩和设备的重心是否一致，并根据情况及时调整。

在对设备进行托运过程中，应将手拉葫芦系于千斤绳上，保证手拉葫芦在被拉进变压器的过程中始终能够保持平稳状态。

1.2变压器主机的技术检验首先，要检验变压器主机本体上的油漆十分完好，变压器外观是否出现机械损伤，变压器是否存在外形上的变形。

其次，要检验变压器油箱的密闭性，套管是否存在渗油，磁体是否存在损伤，油标和液面是否正常。

其三，检验变压器主体上孔洞、连接、螺丝的密闭性和紧固度，防止出现松动或脱落。

其四，检验带油运输变压器的储油箱油位。

最后，检查变压器主体是否存在受潮的可能。

500kV变电站主变GOE套管更换的施工技术研究发布时间：2021-08-20T15:43:38.147Z 来源：《当代电力文化》2021年4月10期作者：王海雄[导读] 鉴于500kV变电站作业存在较大的人身安全、电气设备安全、电网系统安全等风险隐患，故开展500kV主变GOE套管更换施工技术研究。

经过现场勘查王海雄湛江中汇电力咨询有限公司 524000摘要：鉴于500kV变电站作业存在较大的人身安全、电气设备安全、电网系统安全等风险隐患，故开展500kV主变GOE套管更换施工技术研究。

经过现场勘查、负荷计算和常规试验，探讨主变套管更换的施工技术措施及过程控制方法。

通过积极的设备检修和应急处置干预，实现电网系统的安全运行。

关键词：500kV；主变；GOE套管；施工技术基于现行国家法律法规，南网行业标准、强条、规程、规定对主网工程尤其是500kV电压等级的有关要求，以及厂家技术说明书，为确保500kV主变GOE套管更换施工安全有序进行，需要针对性地做出技术措施安排。

尤其是在停电设备和相邻带电设备的安全策略上，参加作业的人员应严格执行工作票制度，同时牢记厂家关于设备的安全说明，真正做到“安全第一、预防为主”。

一、500kV主变GOE套管更换施工准备（一）技术准备：按行业规程、安规、设备安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底需有针对性。

（二）人员准备：现场厂家技术指导人员、技术负责人、安装负责人、安全质量负责人和技术工人。

（三）机具准备：按施工要求准备相应机具，且对其性能及状态进行检查和维护，包括临时电源及滤油机、真空机、油桶布置。

（三）临时用电：⑴进行现场勘探，确定电源接线总配电箱（柜），合理分配电箱的位置及线路走向。

⑵进行负荷计算，科学选择导线截面和电器的类型、规格。

用电机具一览表（按：GOE套管更换2套）负荷计算及导线截面选择①真空滤油机（单台3组加热器）Pe=120kW Kx=0.7 cos∮=0.9Pc=( Kx×Pe)/ cos∮=120×0.7/0.9=93.3kW根据以上数据使用计算电流公式：I= Pc/（1.732×UeCosф）I=93.3kW/(1.732×0.38×0.85)=166.8A开机电流约为：166.8A×1.25=209A根据以上数据，选择250A空气开关为总开关，电缆选用3×120+1×75mm2作为总电缆。
