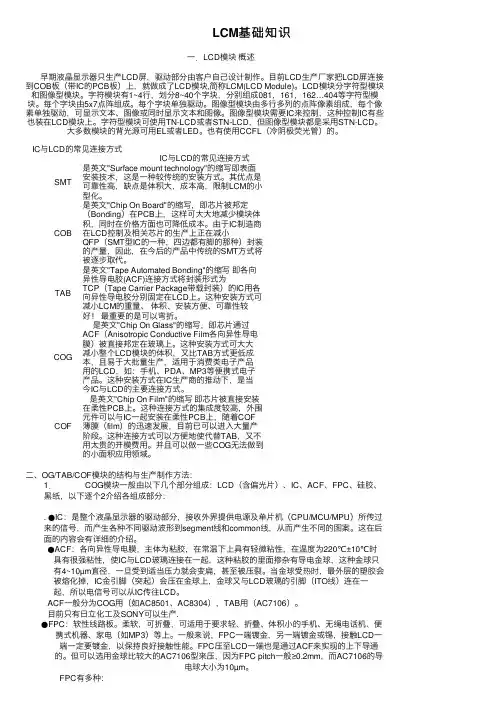

LCM基础知识⼀．LCD模块概述早期液晶显⽰器只⽣产LCD屏，驱动部分由客户⾃⼰设计制作。
⽬前LCD⽣产⼚家把LCD屏连接到COB板（带IC的PCB板）上，就做成了LCD模块,简称LCM(LCD Module)。
LCD模块分字符型模块和图像型模块。
字符模块有1~4⾏，划分8~40个字块，分别组成081，161，162…404等字符型模块。
每个字块由5x7点阵组成。
每个字块单独驱动。
图像型模块由多⾏多列的点阵像素组成，每个像素单独驱动，可显⽰⽂本、图像或同时显⽰⽂本和图像。
图像型模块需要IC来控制，这种控制IC有些也装在LCD模块上。
字符型模块可使⽤TN-LCD或者STN-LCD，但图像型模块都是采⽤STN-LCD。
⼤多数模块的背光源可⽤EL或者LED。
也有使⽤CCFL（冷阴极荧光管）的。
IC与LCD的常见连接⽅式IC与LCD的常见连接⽅式SMT 是英⽂"Surface mount technology"的缩写即表⾯安装技术，这是⼀种较传统的安装⽅式。
其优点是可靠性⾼，缺点是体积⼤，成本⾼，限制LCM的⼩型化。
COB 是英⽂"Chip On Board"的缩写，即芯⽚被邦定（Bonding）在PCB上，这样可⼤⼤地减少模块体积，同时在价格⽅⾯也可降低成本。
由于IC制造商在LCD控制及相关芯⽚的⽣产上正在减⼩QFP（SMT型IC的⼀种，四边都有脚的那种）封装的产量，因此，在今后的产品中传统的SMT⽅式将被逐步取代。
TAB 是英⽂"Tape Automated Bonding"的缩写即各向异性导电胶(ACF)连接⽅式将封装形式为TCP（Tape Carrier Package带载封装）的IC⽤各向异性导电胶分别固定在LCD上。
这种安装⽅式可减⼩LCM的重量、体积、安装⽅便、可靠性较好！最重要的是可以弯折。
COG 是英⽂"Chip On Glass"的缩写，即芯⽚通过ACF（Anisotropic Conductive Film各向异性导电膜）被直接邦定在玻璃上。
LCDLCM基础知识讲座LCM结构组成及工艺流程LCM工艺流程图LCM结构组成及工艺流程LCM主要参数对比度：指液晶显示器的显示状态（显示的内容）和非显示状态（底色）相对透光率的比较，常代表图像的清晰度。
视角：液晶显示器区别于其它显示器的主要特点，液晶显示器的对比度跟视角（即人眼观察角度）有关，并且随着观察角度的变化而变化。
例如将一块屏竖立，从较高的位置去观察这个屏，对比度最好，那么这个屏就是12点视角（和时钟的12点是一个方向）；从较低的位置去观察，对比度最好，那么这个屏就是6点视角（也同时钟的6点一样）同理从左边是9点视角，右边是3点视角。
因此客户需要将所要订制的液晶屏最常用到的观察方向提供给我们。
响应时间：液晶显示器经常需要显示不断变化的图像，人眼的反应时间大约为几十毫秒,故显示图象的变化对外加信号电压变化的响应不应低于这个速度。
LCM结构组成及工艺流程LCM主要参数功耗：是液晶显示器工作时所消耗的能量。
功耗低是液晶显示器最大的优点之一。
液晶显示器的总功耗取决于显示面积,驱动电压及选用的材料。
温度特性：温度的变化会影响液晶材料的一些参数，而液晶显示器的显示特性与这些参数直接相关，所以液晶显示器必须在一定的温度范围内才能够正常工作。
当温度过高，液晶态会消失，不能显示。
而温度过低时，响应速度会明显变慢，直至结晶，致使液晶显示器件损坏。
这都是由液晶材料的特性所决定。
常用的液晶显示器件在使用温度上可分为普通型（常温即0℃~50℃左右）或宽温型（-10℃~60℃左右）。
LCM结构组成及工艺流程LCM主要参数分辨率QCIF(QuarterCommonIntermediateFormat):QCIF為視訊會議格式，其每秒可傳輸30頁的資料，每一頁有144行、每一行有176畫素(pixel)。
其解析度為CIF之1/4。
QCIF為ITUH.261視訊會議之標準。
CIF及QCIF互為相容並適用於NTSC,PAL及SECAM三種TV標準。

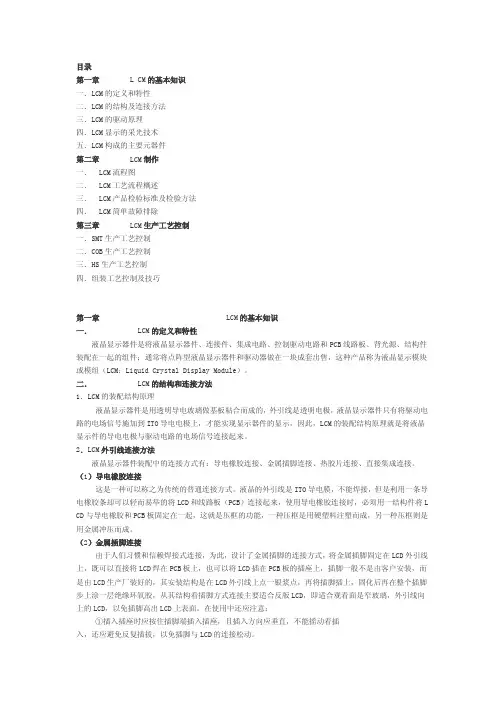

目录第一章 L CM的基本知识一．LCM的定义和特性二．LCM的结构及连接方法三．LCM的驱动原理四．LCM显示的采光技术五．LCM构成的主要元器件第二章 LCM制作一． LCM流程图二． LCM工艺流程概述三． LCM产品检验标准及检验方法四． LCM简单故障排除第三章 LCM生产工艺控制一．SMT生产工艺控制二．COB生产工艺控制三．HS生产工艺控制四．组装工艺控制及技巧第一章 LCM的基本知识一． LCM的定义和特性液晶显示器件是将液晶显示器件、连接件、集成电路、控制驱动电路和PCB线路板、背光源、结构件装配在一起的组件；通常将点阵型液晶显示器件和驱动器做在一块成套出售，这种产品称为液晶显示模块或模组（LCM：Liquid Crystal Display Module）。
二． LCM的结构和连接方法1．LCM的装配结构原理液晶显示器件是用透明导电玻璃做基板粘合而成的，外引线是透明电极，液晶显示器件只有将驱动电路的电场信号施加到ITO导电电极上，才能实现显示器件的显示，因此，LCM的装配结构原理就是将液晶显示件的导电电极与驱动电路的电场信号连接起来。
2．LCM外引线连接方法液晶显示器件装配中的连接方式有：导电橡胶连接、金属插脚连接、热胶片连接、直接集成连接。
（1）导电橡胶连接这是一种可以称之为传统的普通连接方式。
液晶的外引线是ITO导电膜，不能焊接，但是利用一条导电橡胶条却可以轻而易举的将LCD和线路板（PCB）连接起来，使用导电橡胶连接时，必须用一结构件将L CD与导电橡胶和PCB板固定在一起，这就是压框的功能，一种压框是用硬塑料注塑而成，另一种压框则是用金属冲压而成。
（2）金属插脚连接由于人们习惯和信赖焊接式连接，为此，设计了金属插脚的连接方式，将金属插脚固定在LCD外引线上，既可以直接将LCD焊在PCB板上，也可以将LCD插在PCB板的插座上，插脚一般不是由客户安装，而是由LCD生产厂装好的，其安装结构是在LCD外引线上点一银浆点，再将插脚插上，固化后再在整个插脚步上涂一层绝缘环氧胶，从其结构看插脚方式连接主要适合反版LCD，即适合观看面是窄玻璃，外引线向上的LCD，以免插脚高出LCD上表面。

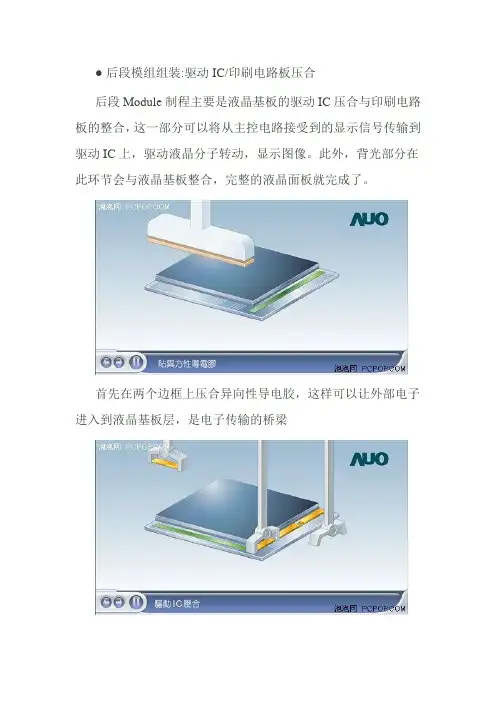

●后段模组组装:驱动IC/印刷电路板压合后段Module制程主要是液晶基板的驱动IC压合与印刷电路板的整合，这一部分可以将从主控电路接受到的显示信号传输到驱动IC上，驱动液晶分子转动，显示图像。
此外，背光部分在此环节会与液晶基板整合，完整的液晶面板就完成了。
首先在两个边框上压合异向性导电胶，这样可以让外部电子进入到液晶基板层，是电子传输的桥梁压合在液晶基板上的驱动IC接下来是驱动IC的压合。
驱动IC的主要功能是输出需要的电压至每个像素，控制液晶分子的扭转程度。
而驱动IC分为两种，位于X轴的源极驱动IC负责资料的输入，特性为高频并具备影像功能；位于Y轴的闸极驱动IC负责液晶分子的扭转程度与快慢，其直接影响着液晶显示器的响应时间。
不过目前已经有很多液晶面板只有X轴方向有驱动IC，也许是将Y轴驱动IC 功能做了整合简化。
柔性电路板的压合，可以传输数据信号，充当外部印刷电路与液晶板电子传输的桥梁。
其可以弯曲，因此成为柔性或软性电路板在柔性电路板的另一端贴上异向性导电胶，并且印刷电路板贴合柔性电路板与印刷电路板实物（图片拍自三星2693HM）液晶基板的制造过程还有很多细节以及注意事项，例如离子水清洗、烘干、吹干、风干、超声波清洗、曝光、显影等等等等，都有非常严格的技术细节与要求，这样才能生产出质量合格的眼睛面板，感兴趣的朋友可以通过搜索引擎自行查阅相关的技术资料。
●让液晶面板发光:不可忽略的背光系统液晶（Liquid Crystal，简称LC）是一种液态晶体，具备固态晶体的透光与折射性质，同时还具有液体的流动性质，正因为它的这种特性才会被应用到显示领域。
不过液晶并不会自主发光，因此采用液晶作为显示介质的显示设备，需要另外搭配背光系统。
首先需要一块背板，作为发光源的载体。
液晶显示设备常用的发光源是CCFL冷阴极背光灯管，不过目前已经开始向LED 背光转变，但无论是两者中哪一个，都需要一块背板作为载体。
三星26吋宽屏2693HM的CCFL背光灯管CCFL背光已经伴随液晶走过一段岁月，其品质相比LED背光，有不少缺陷，不过现在已经逐步进化为灯管节省50%，加强液晶板的透光率，来达到节能的目的。
LCM液晶面板后段模块基础知识全解
2006-6-7 LCM：液晶面板后段模块
液晶面板后段模块（LCM）: 面板的制程可划分为三个阶段，一是前段的半导体制程（array），也就是把晶体管的薄膜层做在玻璃基板上，中段则为灌液晶的组立制程（cell），即把彩色滤光片的玻璃与晶体管薄膜层的玻璃，组合在一起，中间灌入液晶。
再来就是后段，即为面板模块，也就是把cell的背后加上背光板、铁件与一些IC零件，成为所谓的面板模块。
面板前段与中段都是高度自动化的制程，是台湾当局禁止赴大陆投资项目。
至于后段的组装，则是用人力来组装。
由于LCM厂需要大量人工与劳力，因此均设在大陆。
LCM也是台湾当局准许面板厂赴大陆投资设厂的唯一项目。
液晶显示模块
液晶显示模块是一种将液晶显示器件、连接件、集成电路、PCB线路板、背光源、结构件装配在一起的组件．英文名称叫“LCD Module”，简称“LCM”，中文一般称为“液晶显示模块”。
实际上它是一种商品化的部件．根据我国有关国家标准的规定：只有不可拆分的一体化部件才称为“模块”，可拆分的叫作“组件”。
所以规范的叫法应称为“液晶显示组件”。
但是由于长期以来人们都已习惯称其为“模块”。
液晶显示器件是一种高新技术的基础元器件，虽然其应用巳很广泛，但对很多人来说，使用、装配时仍感到困难。
特别是点阵型液晶显示器件，使用者更是会感到无从下手．特殊的连接方式和所需的专用设备也非人人了解和具备，故此液晶显示器件的用户希望有人代劳，将液晶显示器件与控制、驱动集成电路装在一起，形成一个功能部件，用户只需用传统工艺即可将其装配成一个整机系统。
从广义上说，凡是由液晶显示器件和集成电路装配在一起的部件都属于“模块”，但实际上我们通常所说的“模块”主要是指点阵液晶显示器件装配的点阵液晶显示模块，特别因为是点阵液晶显示器件产品除某些专用大批量的一些品种(如翻译机、通讯用)，生产厂家是直接向用户供应液晶显示器件外，几乎所有通用型点阵液晶显示器件都是加工成模块后才供给用户的，所以很容易形成“液晶模块”就是“点阵液晶模块”的误解。
一、数显液晶模块
这是一种由段型液晶显示器件与专用的集成电路组装成一体的功能部件，只能显示数字和一些标识符号。
段型液晶显示器件大多应用在便携、袖珍设备上。
由于达些设备体积小，所以尽可能不将显示部分设计成单独的部件，即使一些应用领域需要单独的显示组件，那么也应该使其除具有显示功能外，还应具有一些信息接收、处理、存储传递等功能，由于它们具有某种通用的、特定的功能而受市场的欢迎。
常见的的数显液晶显示模块有以下几种。
1．计数模块
这是一种由不同位数的七段型液晶显示器件与译码驱动器，或再加上计数器装配成的计数显示部件。
它具有记录、处理、显示数字的功能。
目前我国市场上能够见到的主要产品有由CD4055译码驱动器驱动的单位液晶显示器件显示模块，以及由ICM72ll，ICM7231，
ICM7232，CDl4543，UPDl45001，HD44100等集成电路与相应配套的液晶显示器件组装成的4位、6位、8位、10位、12位、16位计数模块．在选用这类计数模块时必须注意以下几点:
(1)弄清功能：虽说都叫“计数模块“，但其中大部分并不能直接计数。
它们的输人端口有的仅是BCD码接口形式，有的是BCD码加选通端输人接口形式，还有的是可直接与串行、并行口相接的接口形式等等，如需要计算或记录一串数字，还必须配置相应的电路，当然也有将计数电路配好在模块上的产品。
(2)认准结构：液晶显示器件有不同的安装方法和安装结构。
固此，在选用时要注意其结构特点，一般来说，这种计数模块大都由斑马导电橡胶条、塑料(或金属)压框和PCB板将液晶显示器件与集成电路装配在一起而成。
其外引线端有焊点式、插针式、线路板插脚式几种。
(3) 注意电源：一台设备应该尽量使用统一的电源，常见的液晶显示器件计数模块有单电源型和双电源型，有5V和9V等不同规格。
2．计量模块
这是一种有多位段型液晶显示器件和具有译码、驱动、计数、A/D转换功能的集成电路片组装而成的模块。
由于所用的集成电路中具有A/D转换功能，所以可以将输入的模拟量电信号转换成数字量显示出来。
我们知道任何物理量，甚至化学量(如酸碱度等)都可以转换为模拟电量，所以只要配上一定的传感器，这种模块就可以实现任何量值的碉量和显示，使用起来十分方便。
计量模块所用的集成电路型号主要有ICL7106、ICL7116、ICL7126、ICL7136、ICL7135、ICL7129等，这些集成电路的功能、特性决定了计量模块的功能和特性。
作为计量产品，按规定必须进行计量鉴定。
经计量部门批准在产品上贴有计量合格证。
3．计时模块
计时模块将液晶显示器件用于计时历史最久，将一个液晶显示器件与一块计时集成电路装配在一起就是一个功能完整的计时器。
声于它没有成品钟表的外壳，所以称之为计时模块。
计时模块虽然用途很广，但通用、标准型的计时模块却很难在市场上买到，只能到电子钟表生产厂家去选购或定购合适的表芯，计时模块和计数模块虽然外观相似，但它们的的显示方式不同，计时模块显示的数字是由两位一组两位一组的数字组成的．而计数模块每位数字均是连续排列的。
由于不少计时模块还具有定时、控制功能，因此这类模块可广泛装配到一些加电、设备上，如收录机、CD机、微波炉、电饭煲等电器上。
二、液晶点阵字符模块
它是由点阵字符液晶显示器件和专用的行、列驱动器、控制器及必要的连接件，结构件装配而成的，可以显示数字和西文字符。
这种点阵字符模块本身具有字符发生器，显示容量大，
功能丰富。
一般该种模块最少也可以显示8位1行或16位l行以上的字符。
这种模块的点阵排列是由5×7、5×8或5×11的一组组像素点阵排列组成的。
每组为1位，每位间有一点的间隔，每行间也有一行的间隔，所以不能显示图形。
一般在模块控制、驱动器内具有已固化好192个字符字模的字符库CGROM，还具有让用户自定义建立专用字符的随机存储器CGRAM，允许用户建立8个5×8点阵的字符。
三、点阵图形液晶模块
这种模块也是点阵模块的一种，其特点是点阵像素连续排列，行和列在排布中均没有空隔。
因此可以显示了连续、完整的图形。
由于它也是有X-Y矩阵像素构成的，所以除显示图形外，也可以显示字符。
1.行、列驱动型
这是一种必须外接专用控制器的模块，其模块只装配有通用的行、列驱动器，这种驱动器实际上只有对像素的一般驱动输出端，而输入端一般只有4位以下的数据输入端、移位信号输人端、锁存输人端、交流信号输人端等，如HD44100，IID66100等．此种模块必须外接控制电路，如HD61830，SEDl330等才能与计算机连接．该种模块数量最多，最普遍。
虽然需要采用自配控制器，但它也给客户留下了可以自行选择不同控制器的自由．
2．行、列驱动-控制型
这是一种可直接与计算机接口，依靠计算机直接控制驱动器的模块。
这类模块所用的列驱动器具有I/O总线数据接口，可以将模块直接挂在计算机的总线上，省去了专用控制器，因此对整机系统降低成本有好处。
对于像素数量不大，整机功能不多，对计算机软件的编程又很熟悉的用户非常适用。
不过它会占用你系统的部分资源。
3．行、列控制型
这是一种内藏控制器型的点阵图形模块。
也是比较受欢迎的一种类型．这种模块不仅装有如第一类的行、列驱动器，而且也装配有如T6963C等的专用控制器。
这种控制器是液晶驱动器与计算机的接口，它以最简单的方式受控于计算机，接收并反馈计算机的各种信息，经过自己独立的信息处理实现对显示缓冲区的管理，井向驱动器提供所需要的各种信号、脉冲，操纵驱动器实现模块的显示功能。
这种控制器具有自己一套专用的指令，并具有自己的字符发生器CGROM．用户必须熟悉这种控制器的详细说明书，才能进行撮作。
这种模块使用户摆脱了对控制器的设计、加工、制作等一系列工作，又使计算机避免了对显示器的繁琐控制，节约了主机系统的内部资源。
