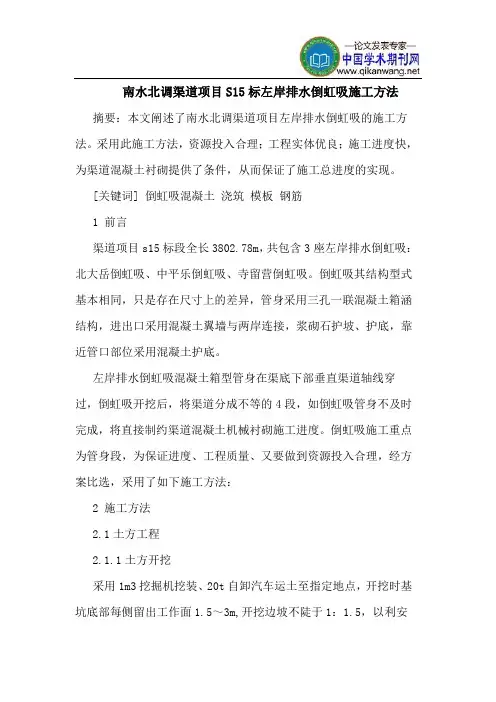

南水北调渠道项目S15标左岸排水倒虹吸施工方法摘要：本文阐述了南水北调渠道项目左岸排水倒虹吸的施工方法。
采用此施工方法，资源投入合理；工程实体优良；施工进度快，为渠道混凝土衬砌提供了条件，从而保证了施工总进度的实现。
[关键词] 倒虹吸混凝土浇筑模板钢筋1 前言渠道项目s15标段全长3802.78m，共包含3座左岸排水倒虹吸：北大岳倒虹吸、中平乐倒虹吸、寺留营倒虹吸。
倒虹吸其结构型式基本相同，只是存在尺寸上的差异，管身采用三孔一联混凝土箱涵结构，进出口采用混凝土翼墙与两岸连接，浆砌石护坡、护底，靠近管口部位采用混凝土护底。
左岸排水倒虹吸混凝土箱型管身在渠底下部垂直渠道轴线穿过，倒虹吸开挖后，将渠道分成不等的4段，如倒虹吸管身不及时完成，将直接制约渠道混凝土机械衬砌施工进度。
倒虹吸施工重点为管身段，为保证进度、工程质量、又要做到资源投入合理，经方案比选，采用了如下施工方法：2 施工方法2.1土方工程2.1.1土方开挖采用1m3挖掘机挖装、20t自卸汽车运土至指定地点，开挖时基坑底部每侧留出工作面1.5～3m,开挖边坡不陡于1：1.5，以利安全。
基坑土方开挖分层进行，每一开挖层厚2m左右，基底预留保护层，垫层施工前进行人工开挖。
2.1.2管身土方回填倒虹吸管身两侧回填碎石土，在管身混凝土强度达到设计强度的100％且龄期超过7d后填筑。
碎石土中碎石含量55％，zl-50装载机按比例拌和掺混均匀。
回填前通过碾压试验确定碾压参数。
回填自下而上分层进行，控制铺土厚度40cm，yz-16振动碾碾压6遍，灌砂法取样试验，压实度达到0.98后进行下一填筑层施工。
边角部位、距管侧墙0.5m及管顶上部60cm范围内，采用人工回填，蛙夯夯实。
当填筑高程达倒虹吸管顶高程后，人工铺设土工格栅。
格栅上层回填土以人工填土为主，从而保证了格栅的不位移变形。
2.2 混凝土工程2.2.1垫层混凝土混凝土垫层标号c10，厚度为10cm，垫层混凝土采用拌和站集中拌和，混凝土搅拌车运输至施工现场，人工找平，平板振捣器振捣。
