配电网自动化技术—第2章 配电网及一次设备

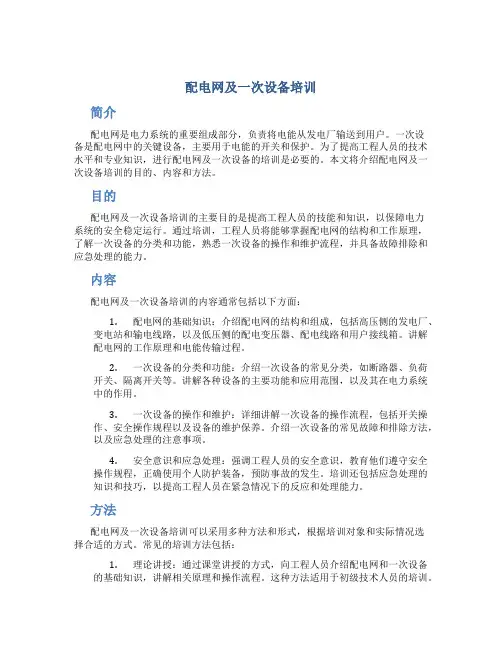

配电网及一次设备培训简介配电网是电力系统的重要组成部分，负责将电能从发电厂输送到用户。

一次设备是配电网中的关键设备，主要用于电能的开关和保护。

为了提高工程人员的技术水平和专业知识，进行配电网及一次设备的培训是必要的。

本文将介绍配电网及一次设备培训的目的、内容和方法。

目的配电网及一次设备培训的主要目的是提高工程人员的技能和知识，以保障电力系统的安全稳定运行。

通过培训，工程人员将能够掌握配电网的结构和工作原理，了解一次设备的分类和功能，熟悉一次设备的操作和维护流程，并具备故障排除和应急处理的能力。

内容配电网及一次设备培训的内容通常包括以下方面：1.配电网的基础知识：介绍配电网的结构和组成，包括高压侧的发电厂、变电站和输电线路，以及低压侧的配电变压器、配电线路和用户接线箱。

讲解配电网的工作原理和电能传输过程。

2.一次设备的分类和功能：介绍一次设备的常见分类，如断路器、负荷开关、隔离开关等。

讲解各种设备的主要功能和应用范围，以及其在电力系统中的作用。

3.一次设备的操作和维护：详细讲解一次设备的操作流程，包括开关操作、安全操作规程以及设备的维护保养。

介绍一次设备的常见故障和排除方法，以及应急处理的注意事项。

4.安全意识和应急处理：强调工程人员的安全意识，教育他们遵守安全操作规程，正确使用个人防护装备，预防事故的发生。

培训还包括应急处理的知识和技巧，以提高工程人员在紧急情况下的反应和处理能力。

方法配电网及一次设备培训可以采用多种方法和形式，根据培训对象和实际情况选择合适的方式。

常见的培训方法包括：1.理论讲授：通过课堂讲授的方式，向工程人员介绍配电网和一次设备的基础知识，讲解相关原理和操作流程。

这种方法适用于初级技术人员的培训。

2.实地考察：组织参观实际的配电网和一次设备，让工程人员亲身感受实际的工作环境和设备操作。

通过实地考察，工程人员能够更加深入地了解配电网和一次设备的工作原理和操作流程。

3.模拟操作：借助虚拟仿真软件或实验平台，进行一次设备的模拟操作练习。

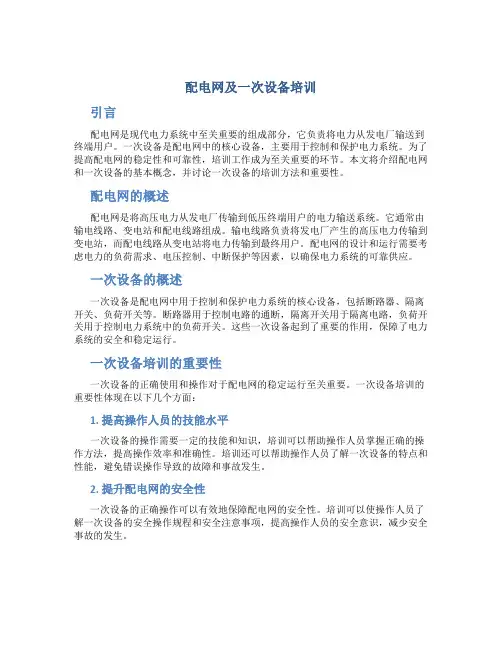

配电网及一次设备培训引言配电网是现代电力系统中至关重要的组成部分，它负责将电力从发电厂输送到终端用户。

一次设备是配电网中的核心设备，主要用于控制和保护电力系统。

为了提高配电网的稳定性和可靠性，培训工作成为至关重要的环节。

本文将介绍配电网和一次设备的基本概念，并讨论一次设备的培训方法和重要性。

配电网的概述配电网是将高压电力从发电厂传输到低压终端用户的电力输送系统。

它通常由输电线路、变电站和配电线路组成。

输电线路负责将发电厂产生的高压电力传输到变电站，而配电线路从变电站将电力传输到最终用户。

配电网的设计和运行需要考虑电力的负荷需求、电压控制、中断保护等因素，以确保电力系统的可靠供应。

一次设备的概述一次设备是配电网中用于控制和保护电力系统的核心设备，包括断路器、隔离开关、负荷开关等。

断路器用于控制电路的通断，隔离开关用于隔离电路，负荷开关用于控制电力系统中的负荷开关。

这些一次设备起到了重要的作用，保障了电力系统的安全和稳定运行。

一次设备培训的重要性一次设备的正确使用和操作对于配电网的稳定运行至关重要。

一次设备培训的重要性体现在以下几个方面：1. 提高操作人员的技能水平一次设备的操作需要一定的技能和知识，培训可以帮助操作人员掌握正确的操作方法，提高操作效率和准确性。

培训还可以帮助操作人员了解一次设备的特点和性能，避免错误操作导致的故障和事故发生。

2. 提升配电网的安全性一次设备的正确操作可以有效地保障配电网的安全性。

培训可以使操作人员了解一次设备的安全操作规程和安全注意事项，提高操作人员的安全意识，减少安全事故的发生。

3. 降低事故和故障的风险一次设备培训可以帮助操作人员更好地理解一次设备的结构和原理，识别设备故障和问题，并及时采取正确的维修和保养措施，降低事故和故障的风险。

一次设备培训的方法一次设备培训可以通过以下几种方式进行：1. 理论培训理论培训是一次设备培训的基础，它包括对一次设备的基本原理、结构和性能的介绍。

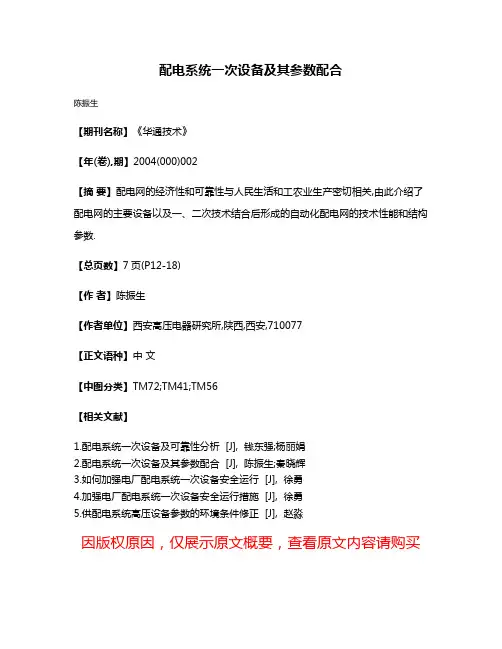

配电系统一次设备及其参数配合
陈振生
【期刊名称】《华通技术》
【年(卷),期】2004(000)002
【摘要】配电网的经济性和可靠性与人民生活和工农业生产密切相关,由此介绍了配电网的主要设备以及一、二次技术结合后形成的自动化配电网的技术性能和结构参数.
【总页数】7页(P12-18)
【作者】陈振生
【作者单位】西安高压电器研究所,陕西,西安,710077
【正文语种】中文
【中图分类】TM72;TM41;TM56
【相关文献】
1.配电系统一次设备及可靠性分析 [J], 钱东强;杨丽娟
2.配电系统一次设备及其参数配合 [J], 陈振生;秦晓辉
3.如何加强电厂配电系统一次设备安全运行 [J], 徐勇
4.加强电厂配电系统一次设备安全运行措施 [J], 徐勇
5.供配电系统高压设备参数的环境条件修正 [J], 赵淼
因版权原因，仅展示原文概要，查看原文内容请购买。

《配电网自动化技术》复习要点第一、二章：1、配电网自动化系统（DAS）内容包括配电网数据采集和监控（DSCADA）、需求侧管理（DSM）、配电网地理信息系统（GIS）几个部分。

2、需求侧管理DSM所涉及的内容主要包括负荷控制与管理LCM和远方抄表与计费自动化AMR。

3、配电网地理信息系统是设备管理FM、用户信息系统GIS以及停电管理系统OMS的总称。

4、配电网自动化系统和配电网高级应用系统一起构成配电网管理系统（DMS）。

5、馈线监控终端包括配电开关监控终端FTU和公用及用户配电站监控终端DTU。

6、配电网自动化系统有3个基本功能：安全监视功能_、控制功能、保护功能。

7、常见的配电网络接线模式分为放射式接线、网格式接线及环形接线。

8、电流互感器的二次电流额定值宜采用1A 或5A。

9、配电变压器通常是指电压为35kV及以下，容量为2500kV﹒A以下、直接向终端用户供电的电力变压器。

10、熔断器熔断过程可大致分为以下3个阶段：弧前阶段、燃弧初期阶段和燃弧阶段。

11、熔断器按灭弧性能可分为限流式和非限流式两大类。

12、常见的开闭所接线方式有单母线接线、单母线分段接线和双母线接线3种。

13、配电站常用的接线方式有单母线接线和单母线分段接线。

14、箱式变压器是一种将变压器、高低压开关按照一定的结构和接线方式组合起来的一种预装式配电装置。

15、中性点不接地系统发生单相接地时，非故障的两相对地电压升高至线电压。

16、小电流接地方式主要有中性点经消弧线圈接地、中性点不接地和中性点经高电阻接地等。

17、配电网自动化系统建设存在的问题及解决办法(P9)18、实现配电网自动化的意义（P4）19、配电网自动化建设的难点（P8）20、配电网中性点经消弧线圈接地系统补偿接地电流的原理：消弧线圈是一个具有铁芯的可调电缆线圈，它接于变压器的中性点和大地之间。

当发生单相接地故障时，可形成一个与接地电流的大小接近相等、方向相反的电流，对接地电流起补偿作用，使接地点电流减小或接近于零，从而消除了接地点的电弧及由它所产生的危害。

配网自动化技术手册指导思想:以技术现状为重点,兼顾未来新技术。

针对现有配网，兼顾智能电网；以科汇技术为主，兼顾其他技术。

突出知识性，避免推导和论证。

突出国内应用情况：事实、数据、应用范围、技术特点和效果。

包含故障指示器和小电流检测、分界开关监控技术。

主站强调FA和故障管理。

在《配电技术》基础上内容需要调整，去掉用电和ＳA部分，强调接地选线和定位,一、基础知识、国内外应用情况1、概述（去掉用电、简写、来历和衔接可不要)2、配电网基础知识（配电网定义和构成,供电质量）3、通信需要调整（特点和系统结构，重点在分支通信,通道向前提，规约：１01，104,DNＰ,61850)4、二、产品及应用终端(箱变、架空、FTＵ、FＩ、看门狗,出线保护、选线，简述熔断器的配合)结构、分类、适用场合，功能、技术特点、技术指标子站主站三、工程案例国内外1０个以上。

不同时期、不同技术的代表性工程起因、系统构成、特点、投资、效果ﻬ配电网自动化技术手册第一篇配电网自动化技术基础第一章配电系统基础知识（薛)电力系统一般包含发电、输电、配电和用电几个部分。

其中,连接并从输电网(或本地区发电厂）接受电力,就地或逐级向各类用户供给和配送电能的电力网称为配电网。

配电网设施主要包括配电变电所、开闭所、配电所、配电线路、断路器、负荷开关、配电(杆上)变压器等。

根据电压等级和发挥作用的不同,配电网可分为高压配电网(也称次输电网）、中压配电网和低压配电网。

配电网及其二次保护、监视、测量与控制设备组成的整体系统称为配电系统。

对于供电系统,其广义概念包括了发电、输电和配电等各个系统，而实际应用中往往将包括高压配电系统在内的配电系统统称为供电系统。

针对配电网自动化系统的适用范围和有关需求，本章的内容将以中压配电网为重点。

在本文以下的叙述中,如无特殊说明,配电网也均指中压配电网。

本章主要介绍配电网的构成与作用,配电网的主要接地方式,供电质量的概念和影响，最后介绍了智能配电网的基本概念、组成和特点,使读者对配电系统有个基本的了解,并作为后续章节阅读的基础。

第1章概述1.1配电网自动化概念1.配电网自动化系统(1) 配电网数据采集和监控包括数据采集、数据处理、远方监控、报警处理、数据管理以及报表生成等功能。

DSCADA 包括配电网进线监控、开闭所及配电站自动化、馈线自动化和配变监测及无功补偿4个组成部分(2) 需求侧管理主要包括负荷控制与管理和远方抄表与计费自动化。

(3) 配电网地理信息系统是设备管理、用户信息系统以及停电管理系统的总称。

2.配电网高级应用系统包括网络分析和优化、调度员培训模拟系统、配电生产管理系统等。

1.2配电网自动化系统的构成及功能1.2.1配电网自动化系统的构成1.2.2配电网自动化系统的功能3个基本功能：安全监视功能、控制功能、保护功能。

1) 安全监视功能是指通过采集配电网上的状态量、模拟量和电能量，对配电网的运行状态进行监视。

2) 控制功能是指在需要的时候，远方控制开关的合闸或跳闸以及电容器的投入或切除，以达到补偿无功、均衡负荷、提高电压质量的目的。

3) 保护功能是指检测和判断故障区段，隔离故障区段，恢复正常区段的供电。

1.3实现配电网自动化的意义1.提高供电可靠性(1) 缩小故障影响范围(2) 缩短事故处理所需的时间2.提高供电经济性降低配电网的线损方法：配电网络重构、安装补偿电容器、提高配电网的电压等级和更换导线等。

通过配电网络重构和电容器投切管理，在不显著增加投资的前提下，可以达到改善电网运行方式和降低网损的目的。

配电网络重构的实质就是通过优化现存的网络结构，改善配电系统的潮流分布，理想情况是达到最优潮流分布，使配电系统的网损最小。

配电网自动化可以杜绝人工抄表导致的不客观性和漏抄，显著降低管理线损，并能及时察觉窃电行为，减少损失。

3.提高供电能力配电网一般是按满足峰值负荷的要求来设计的。

配电网的每条馈线均有不同类型的负荷，如商业类、民用类和工业类等负荷。

这些负荷的日负荷曲线不同，在变电站的变压器及每条馈线上峰值负荷出现的时间也是不同的，导致实际配电网的负荷分布是不均衡的，有时甚至是极不均衡的，这降低了配电线路和设备的利用率，同时也导致线损较高。

浅谈10kV配电网主要一次设备及用途摘要：在电力工程中，特别是配电网中设备众多，同一个设备又涉及多个型号，不同型号设备的五防和功能及安全注意事项各不相同，下面简单介绍10kV配电网主要一次设备及用途。

关键词：配电网；一次；用途1 户内常见配电设施设备1.1高压配电柜主要用于分配由上级变电站或开闭所引入的10kV电源，并对下级设备提供保护。

主要用于工矿企业以及小区配电所的受电、送电及大型电动机控制和保护、变压器保护等。

常见的柜型有：铠装型移开式交流金属封闭开关柜、环网柜、固定柜等。

1.1.1铠装型移开式交流金属封闭开关柜（10kV级别一般叫中置柜）该柜型为现阶段最常用的10kV柜型，可根据电气一次系统图的要求配置VS1、VD4、ZN78等真空断路器配合微机保护作为设备保护柜使用，也作高压计量柜、PT柜、站用变柜和隔离柜等使用。

该柜型标准尺寸宽800mm，高2360mm，深1500mm（电缆进线）\1660mm（架空进线用）。

1.1.2 环网柜该柜型也是常用的10kV柜型（额定电流630A及以下），柜内主要配置FZN、FLN、FN等负荷开关，并配合高压熔断器，或安装GN24隔离刀、VS1（VD4、ZN78等）系列断路器、微机保护等为下级设备提供保护，也可配置为高压计量柜、PT柜和隔离柜等。

此柜型有非常多的系列和变型，尺寸主要有宽400～1000mm，高1800～2200mm，深900～1000mm。

1.1.3 固定柜该柜型现在还在使用，但因其体积较大（标准尺寸1200×1200×2650）不作为主流配电柜使用，常见其改型用在10kV高压无功补偿柜、高压软启动柜、高压变频器柜等。

其作为配电柜时上下各装一把GN系列高压隔离刀，中间安装VS1、VD4、ZN78等真空断路器；作为无功补偿柜时安装真空接触器、高压电容、电抗器、消弧线圈等；高压软启动柜和变频器柜安装可控硅部件及其控制电路。

1.1.4 真空断路器1.2变压器配电用变压器主要有S11-M系列的油浸密封式变压器和SC（B）10、11环氧树脂干式变压器。
