最新DNJ-5S数显粘度计作业指导书020汇总

目录一、概述二、主要技术指标三、仪器的工作原理四、仪器的结构与安装五、仪器的操作和使用六、注意事项七、附录一、概述NDJ-5S/8S型数字显示粘度计是本公司旋转粘度计的升级换代产品。

本仪器采用先进的机械设计技术、制造工艺和微电脑控制技术，数据采集正确；显示器选用蓝色背光、高亮度的LCD显示屏，数据显示清晰。

本仪器具有测量灵敏度高，测试结果可靠，使用操作方便，造型美观大方等特点，是用来测量牛顿型液体的绝对粘度和非牛顿型液体的表观粘度的仪器，可广泛应用于油脂、油漆、塑料、药物、饰品、涂料、洗涤剂等各种物体粘度的测量。

二、主要技术指标三、仪器的工作原理本仪器为数显粘度计，由电机经变速带动转子作恒速旋转。

当转子在液体中旋转时,液体会产生作用在转子上的粘度力矩,该粘性力矩也越大;反之,液体的粘度越小,该粘性力矩也越小.该作用在转子上的粘性力矩由传感器检测出来,经计算机处理后得出被测液体的粘度.本仪器采用微电脑技术，能方便地设定量程(转子号及转速),对传感器检测到的数据进行数字处理,并且在显示屏上清晰地显示出测量时设定的转子号、转速、被测液体的粘度值及其满量程百分比值等内容。

NDJ-5S配有4个转子（1、2、3、4号）和4档转速（6、12、30、60转/分），由此组成的16种组合，可以测量出测定范围内的各种液体的粘度。

NDJ-8S配有4个转子（1、2、3、4号）和8档转速（0.3、0.6、1.5、3、6、12、30、60转/分），由此组成的32种组合，可以测量出测定范围内的各种液体的粘度。

四、仪器结构与安装（一）仪器的结构仪器的结构如图1所示。

图 1（1）水准泡（2）液体显示屏（3）外罩（4）转子保护架（5）主机底座（6）操作键盘（7）转子连接头（8）转子（9）主机底座水平调节旋钮（二）仪器的安装1、检查供电电源，应满足本仪器工作的要求：按国家有关规定，其接地端应有可靠的接地线。

2、仪器应安装在无腐蚀性气体、无强电磁干扰、无振动的工作台上。

成功是失败之母，一切都是努力的结果
NDJ-5S数显旋转粘度计操作规程
1 操作步骤
1.1测试前准备
将准备好被测试样，倒入直径不小于60mm的烧杯或平底容器中，正确控制被测液体的温度。

将仪器保护架逆向旋入仪器下端头上。

选好使用的转子逆时针旋入仪器万向接头上。

1.2 样品检测
旋转升降钮使转子缓慢浸入被测液体，直至转子液面标志(转子杆上的凹槽或刻度)和液面成一平面。

再次调整好仪器水平。

按转子选择键，转子选择，再按确定建。

按转速选择键，再按确定建。

1.3 读数
待显示值稳定后按停止建读取CP的显示值即可。

试样测试时的温度必须稳定，以保持显示值稳定正确。

测试完，关闭电源，取下转子并清洁干燥，放回原处。

2 注意事项
2.1操作台面稳定，无震动，无大气流流动，使用前调适平衡。

2.2严禁转子与硬物碰撞和摩擦，使用时轻拿轻放，禁止测定对转子有腐蚀性流体。

2.3升降仪器速度要慢，避免剧烈震动，严禁用力扭动，撞击转杆。

页脚内容1。

NDJ-5(8)SB数字粘度计使用说明书上海天辰现代环境技术有限公司南北潮商城 一、工作原理及用途：NDJ-5(8)SB旋转式数字显示粘度计,采用单片机控制，是具有数据采集、处理和汉字显示的智能化仪器。

仪器按照设定的转速控制步进电机准确平稳地运转，并通过游丝带动转子转动。

当转子没受到阻力时，转子和电机同步地旋转；当转子受到被测液体阻力时，转子的旋转将滞后于电机。

当游丝的张力与液体阻力达到平衡时，转子滞后于电机的张角是固定的。

通过测量张角，根据设定的转速和转子,仪器计算出被测液体粘度并显示在液晶屏上。

与同类仪器相比，NDJ-5(8)SB粘度计不仅操作简便，转速稳定，测量精度高，工作电压范围宽，它还具备自动搜索功能，即能够搜索测量未知样品所需的最佳转子和转速。

可以连接电脑，可通过打印机打印出测量结果，其功能和性能达到国内外同等水平。

NDJ-5(8)SB粘度计。

可广泛应用于测定溶剂型胶粘剂，乳胶、生化制品、油漆、涂料、化妆品、油墨、纸浆、淀粉、食品等。

二、主要技术指标粘度测量范围：10-100000mPa·S(NDJ-5SB)10-2000000mPa·S(NDJ-8SB)选配0号转子，测量下限可到1mPa·S粘度测量精度：±3%(满量程)粘度测量重现性：±0.5%(满量程)粘度分辨率：1mPa·S(用0号转子，分辨率为0.1mPa·S)标配转子规格：1、2、3、4号四种转子（0号转子选购件）转速：6、12、30、60转/分(NDJ-5SB)四挡0.3、0.6、1.5、3、6、12、30、60转/分(NDJ-8SB)八挡温度测量范围：-50~99℃(选配半导体温度探头)温度测量精度：±0.5℃温度分辨率：0.1℃通信接口：RS232C通信波特率：9600外形尺寸：95*130*155（不包括底盘）净重：2kg(不包括底盘)三、使用环境条件环境温度：5℃-35℃（推荐使用环境温度20℃）相对湿度：≤80%电源：AC100~240V（50/60Hz）产品附近无强电磁干拢，不能有剧烈震动，无腐蚀性气体。

5.3将选用的转子使用碎布擦拭干净，左手捏紧连接螺杆，右手逆时针将转子旋入固定；5.3 调节粘度计底部的螺母,使仪器后面的水平器的气泡处于圆圈中间；5.4 将装有待测样品的烧杯放置到转子正中央,保持转子中心与烧杯中心共线；5.5左手轻托粘度计主体，右手旋转升降旋钮徐徐下降仪器,将转子浸入烧杯内浆料中,使浆料界面与转子刻度线平齐；5.5 打开粘度计电源，进入欢迎界面（图1）；5.7 点击“OK”键，显示界面自动跳到转子选择界面（图2），点击“＞”调节到“4#转子”（图3）；5.8 点击“∨”键，跳到转速选择（图4），然后按“＞”键，调整为转速“60转/分”（图5）；5.9 点击“OK键”开始测量,待粘度显示数值比较稳定，百分比达到100%时读取数据,记录数据；（图6）；图5 图6 图75.10记录数据后，点击“RESET”键，停止粘度计工作（图7），关闭开关,取下物料、转子、清洗烧杯、转子等。

6．检验标准6.1正极、负极粘度标准：依《正、负极配料作业指导书》,抽检频率为每批次每台机的浆料都进行粘度测定。

6.2 转子转速的选择：（1）正负极胶液、浆料粘度测试选择4#转子，转速60转/分；（2）其它液体粘度测试根据需要选择不同的转子；7.注意事项7.1装卸转子时应小心操作，不可用力过大，不可使转子横向受力，以免转子弯曲；7.2 升降仪器时，应用手托住，防止仪器自重坠落损坏；7.3电源必须有符合规定的电压及频率:220±22V,50Hz±0.5Hz；7.4使用时应保持仪器的水平位置,并且要安全牢固；7.5仪器转动时,切勿触摸转动中的转子或输出轴,否则将损坏仪器；7.6 使用后，及时拆除转子，防止转子生锈产生测量误差；7.7转子应选择仪器佩带转子，严禁数台仪器和转子混合使用；8.记录表单《负极配料过程记录表》《正极配料过程记录表》。

NDJ-5S数字旋‎转粘度计使用说明书‎上海地学仪‎器研究所一、概述NDJ-5S型数字‎旋转粘度计‎是一种依托‎单片微处理‎机技术开发‎研制，用于测定液‎体的粘性阻‎力与液体的‎绝对粘度的‎新型数字化‎仪器。

与同类仪器‎相比，具有测量精‎度高、粘度值显示‎稳定、易读、操作简便、抗干扰性能‎好等优点，广泛适用于‎测定油脂、油漆、食品、药物、胶粘剂及化‎妆品等各种‎流体的粘度‎。

二、主要技术性‎能1.测定范围：10mPa‎·s~10000‎0m Pa·s2.转子规格：1、2、3、4号四种转‎子3.转子转速：6转/分、12转/分、30转/分、60转/分4.测量方式：手动、自动5.测量误差：±5%（牛顿液体）6.外形尺寸：105mm‎×120mm‎×160mm‎（不包括底座‎）7.净重：2.5kg（不包括底座‎）8.使用环境条‎件：(1)环境温度5‎℃~35℃；(2)相对湿度：不大于80‎%；(3)供电电源：电压220‎V±22V，频率50H‎z±0.5Hz；(4)产品附近无‎强的电磁场‎干扰，无剧烈震动‎，无腐蚀性气‎体。

三、工作原理1.程控电机根‎据程序给定‎的转速带动‎转轴稳定旋‎转，通过钮矩传‎感器再带动‎标准转子旋‎转。

当转子在某‎种液体中旋‎转时，由于液体的‎粘滞性，转子就受到‎一个与粘度‎成正比的扭‎力，通过扭矩传‎感器测量这‎个扭力的大‎小，就可得到液‎体的粘度。

为了扩大测‎量范围，所以配备了‎四种标准转‎子和给定了‎四个转速档‎。

2.要测量10‎m Pa·s~10000‎0m Pa·s这样宽的‎粘度范围，必须采用不‎同组合的转‎子和转速。

本仪器的转‎速分为四档‎，转子也分为‎四种不同的‎规格。

由它们组成‎各种不同的‎组合，就可以测出‎测定范围内‎的任何粘度‎值。

面板中间有‎上、下、左、右、回车5个组‎合键。

页眉内容
买卖合同NDJ-5S数显旋转粘度计操作规程
1 操作步骤
1.1 测试前准备
将准备好被测试样，倒入直径不小于60mm的烧杯或平底容器中，正确控制被测液体的温度。

将仪器保护架逆向旋入仪器下端头上。

选好使用的转子逆时针旋入仪器万向接头上。

1.2 样品检测
旋转升降钮使转子缓慢浸入被测液体，直至转子液面标志(转子杆上的凹槽或刻度)和液面成一平面。

再次调整好仪器水平。

按转子选择键，转子选择，再按确定建。

按转速选择键，再按确定建。

1.3 读数
待显示值稳定后按停止建读取CP的显示值即可。

试样测试时的温度必须稳定，以保持显示值稳定正确。

测试完，关闭电源，取下转子并清洁干燥，放回原处。

2 注意事项
2.1 操作台面稳定，无震动，无大气流流动，使用前调适平衡。

2.2 严禁转子与硬物碰撞和摩擦，使用时轻拿轻放，禁止测定对转子有腐蚀性流体。

2.3 升降仪器速度要慢，避免剧烈震动，严禁用力扭动，撞击转杆。

NDJ系列数显旋转式粘度计采用16位微处理器核心控制电路，无齿轮带动，蓝屏液晶数显直接显示粘度值。

并可设定测量定时功能，按键醒目、转速平稳、测量精确，可选配打印机和RTD温度探头。

1.产品型号和主要技术指标型号NDJ-5S NDJ-8S SNB-1 SNB-2 SNB-3* 量程范围20～100K 20～2M 20～600K 12～6M 160～80M (毫帕·秒)旋转速度(转/分钟) 6、12、30、600.3、0.6、1.5、3、6、12、30、601～60 0.1～99.9无级变速转子配置随机配置L1、L2、L3、L4 转子各一支测量超低粘度液体专用的L0 转子为选配件测量误差±1 %（FS）牛顿流体重复性±0.5 %（相对误差）电源专用电源适配器（输入100～240V 50～60Hz）*：K=1,000 ；M=1,000,0002. 基本结构和工作原理如下图所示，步进电机带动A指针、游丝（弹性元件）、B指针、转轴和转子恒速旋转，液体未受剪切时不产生粘性力矩，A指针B指针上下重合，如果转子放入液体中，则液体受到剪切产生粘性力矩并作用在转子上，使游丝扭转而产生扭矩，此扭矩与粘性力矩平衡时，仪器通过光电单元测量出A、B两指针间的角度即游丝的偏转角，并将测量数据提供给微电脑处理器进行处理，随即在显示屏上直接显示被测液体的粘度值，单位为mPa·s 。

3 . 随机标准配置件3.1 主机1台 3.2 升降架和升降机构1套3.3 保护框1只 3.4 专用电源适配器1只3.5 扳手1把 3.6 底座和水平调节脚1套3.7 转子（L1～L4转子各一支装于转子架内）1套3.8 随机文件（产品使用说明书和产品合格证）1套可根据需要选购以下配置件：3.9 超低粘度适配器（配L0转子一支）3.10 少量样品适配器（配21、27、28、29号转子各一支）3.11 RTD温度探头（温度范围：0℃～100℃±0.1℃SNB系列标配）3.12 RS232标准输出接口3.13 数据采集分析和绘图软件(仅供SNB系列产品选配)3.14 专用打印机4 . 安装步骤和方法（参见总装示意图）4.1 开箱后取出并清点底座、升降架和升降机构、主机、转子架、保护框、专用电源适配器和扳手等，如选购相关配置件也应同时清点。

NDJ-5S数字旋转粘度计使用说明书上海恒平科学仪器有限公司一、概述NDJ-5S 型数字旋转粘度计是一种依托单片微处理机技术开发研制，用于测 定液体的粘性阻力与液体的绝对粘度的新型数字化仪器。

与同类仪器相比，具有 测量精度高、粘度值显示稳定、易读、操作简便、抗干扰性能好等优点，广泛适 用于测定油脂、油漆、食品、药物、胶粘剂及化妆品等各种流体的粘度。

二、主要技术性能1.测定范围：10mPa.s~100000mPa.s2.转子规格：1、2、3、4 号四种转子3.转子转速：6 转/分、12 转/分、30 转/分、60 转/分4.测量方式：手动、自动5.测量误差：±5%（牛顿液体）6.外形尺寸：105mm×120mm×160mm（不包括底座）7.净 重：2.5kg（不包括底座）8.使用环境条件：(1) 环境温度 5℃~35℃；(2) 相对湿度：不大于 80%；(3) 供电电源：电压 220V±22V，频率 50Hz±0.5Hz；(4) 产品附近无强的电磁场干扰，无剧烈震动，无腐蚀性气体。

三、工作原理1、程控电机根据程序给定的转速带动转轴稳定旋转，通过钮矩传感器再带动标准转子旋转。

当转子在某种液体中旋转时，由于液体的粘滞性，转子就受到一个与粘度成正比的扭力，通过扭矩传感器测量这个扭力的大小，就可得到液体的粘度。

为了扩大测量范围，所以配备了四种标准转子和给定了四个转速档。

2、要测量 10mPa·s~100000mPa·s 这样宽的粘度范围，必须采用不同组合的转子和转速。

本仪器的转速分为四档，转子也分为四种不同的规格。

由它们组成各种不同的组合，就可以测出测定范围内的任何粘度值。

面板中间有上、下、左、右、回车5个组合键。

开机时仪器显示上一次操作时的转子和转速值，可通过上下键查看和选择。

测量某种范围的粘度，需用某种规格的转子和某种转速,可通过上下键和左右键来选择和设置。

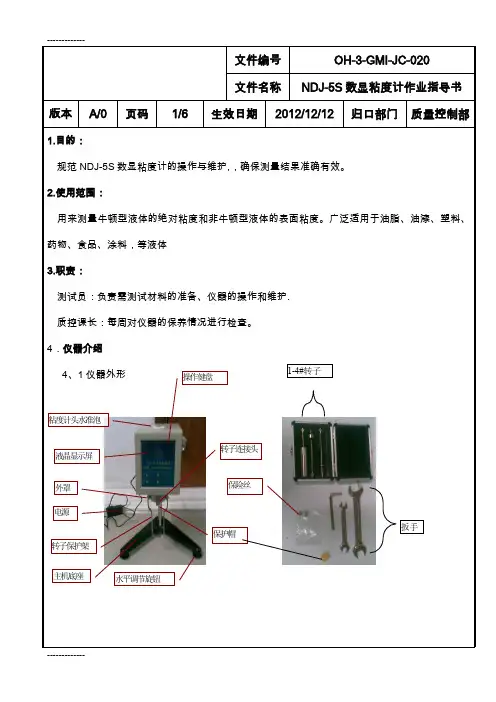

NDJ-5S数显粘度计操作作业指导书1.目的规范NDJ-5S数显粘度计操作程序，正确使用仪器，保证检测工作顺利进行，保障操作人员人身安全和设备安全。

2．使用范围适用于NDJ-5S数显粘度计的使用操作，用来测量牛顿型液体的绝对粘度和非牛顿型液体的表现粘度，广泛应用于涂料等各种流体粘度的测量。

3.职责3.1 NDJ-5S数显粘度计操作人员按照本规程操作仪器，对仪器进行日程维护，点检，做使用登记。

3.2 仪器保管人员负责监督仪器操作是否符合规程，对仪器进行定期维护、保养。

4.使用设备NDJ-5S数显粘度计.1号，2号，3号，4号转子5.定义5.1 粘度：液体在流动时，在其分子间产生的内摩擦的性质，称为液体的粘性，粘性的大小用粘度表示。

是用来表征液体性质相关的阻力因子。

5.2 粘度单位：mp a·s5.3 仪器结构5.3.1 仪器前面结构5.3.3 仪器键盘结构6. 使用操作流程6.2 测量注意事项6.2.1 在测量前，首先估计被测液体的粘度范围，然后在量程表中，选择合适的转子和转速。

6.2.2 当估计不出被测液体的大致粘度时，应视为较高粘度，选用由小到大的转子和由慢到快的转速。

6.2.3 仪器具有超程报警功能，若测量值大于100﹪，测量值显示为OVER，为保证测量精度，测量时量程百分比度数应控制在10﹪～90﹪之间为准。

6.2.4 在任何状态下，按RESET键，程序将从起状态开始运行，操作界面回到用户选择工作状态。

6.2.5 量程表7. 点检7.1 每日点检8．保养8.1 每次使用完毕应及时清洗转子，清洗时要拆卸下转子进行清洗，严格在仪器上进行转子的清洗，转子清洁后要妥善安放在存放箱中。

9. 异事处理9.1 当功能无法正常运行时，及时通知仪器保管人员。

10. 参考文件无11. 应用表单11.1 粘度计点检表。

粘度计使用说明NDJ- 系列粘度计是采用高细分驱动步进电机、16 位微电脑处理器和带夜视功能液晶屏的数字显示式粘度计。

该仪器转速平稳、精确，按键标示明确，程序化设计，操作简便，屏幕直接显示粘度、转速、百分计标度、转子号以及所选用转子在当前转速下可测的最大粘度值。

主控板、细分驱动板全部采用贴片技术，电路设计采用目前最先进微电脑处理器，结构布局合理紧凑。

提供RS232 接口，打印间隔可由用户自行设置。

该仪器满量程、各档线性度全部通过PC 接口进行计量校正，其性能、功能达到国外同类型先进水平。

SNB- 系列粘度计是基于NDJ- 系列粘度计的升级产品。

除具备NDJ- 系列粘度计的性能、特点外，SNB- 系列粘度计的测量范围更广，转速选择改进为全程无级变速，并可通过PC 接口进行全自动化数据采集，以及连接电脑完成自动化操作、数据保存及历史数据对比等多项数理统计分析任务。

NDJ- 系列、SNB- 系列粘度计用于测量液体的粘性阻力与液体的动力粘度。

广泛应用于测定油脂、油漆、食品、涂料、造纸、化妆品、化工、胶囊胶粘剂及药物等各种流体的粘度。

2 ．结构原理如图所示，以高细分驱动步进电机带动传感器指针，通过游丝和转轴带动转子旋转。

如果转子未受到液体的阻力，游丝传感器指针与步进电机的传感器指针在同一位置。

反之，如果转子受到液体的粘滞阻力，游丝产生扭矩与粘滞阻力抗衡，最后达到平衡。

这时分别通过光电传感器输出信号给16 位微电脑处理器进行数据处理，最后在带夜视功能液晶屏幕上显示液体的粘度值（mPa·s）。

3 . 仪器配置（1）数字式粘度计1台（2）升降架：1套（3）转子保护框架1只（4）电源适配器1只（5）转子（1,2,3,4号各1支）（6）扳手1只（7）一字螺丝批1只（8）座脚1 套可选择配置件：（1）０号转子(用于测定超低粘度)（2）RTD 温度探针（3）能实行全自动化数据采集功能的专用软件（4）专用打印机（5）少量样品测定专用装置（6）遥控操作器4 . 安装（参照总装示意图后按下列步骤进行）(1) 从包装箱中取出座脚1 、2 、升降架、主机、转子架、保护框架等。

NDJ5S型数字式粘度计NDJ-5S型数字式(LCD)粘度计(VISCOMETER)使用16位微电脑处理器为核心的步进电机高细分驱动、数字式液晶带蓝色背光功能的数显粘度计。

转速平稳、精确，按键标示明确，程序化设计，操作简便，报警功能，屏幕直接显示粘度、转速、百分计扭矩、转子编号与所选用转子在当前转速下可测的最大粘度值。

主控板、细分驱动板全部使用贴片技术，电路设计使用目前最先进微电脑处理器，结构布局合理紧凑。

该仪器满量程、各挡线性度全部通过PC 接口进行计量校正，其计量性能、功能达到国外同类型先进水平。

可选附件:超低粘度适配器(ULA)；小量样品适配器(SMALL SAMPLE ADAPTER)；标准油；打印机；专用粘度测量恒温槽；遥控操作器；RTD温度探针；加热器粘度测量范围cp (mPa ・ s) ： 1—100000 (10万mPa∙s)速度(RPM): 6转/分12转/分30转/分60转/分(无齿轮带动)转子数量：4种(0号转子为选配件)测量精度：±2.0/ 重现性：0.5%电源：220V±10NDJ-8S 型数字式(LCD)粘度计(VISCOMETER)疝J-8S型数字式(LCD)粘度计(VlSCOMETER)使用16位微电脑处理器为核心的步进电机高细分驱动、数字式液晶带蓝色背光功能的数显粘度计。

转速平稳、精确，按键标示明确，程序化设计，操作简便，报警功能，屏幕直接显示粘度、转速、百分计扭矩、转子编号与所选用转子在当前转速下可测的最大粘度值。

主控板、细分驱动板全部使用贴片技术，电路设计使用目前最先进微电脑处理器，结构布局合理紧凑。

该仪器满量程、各挡线性度全部通过PC接口进行计量校正，其计量性能、功能达到国外同类型先进水平。

粘度测量范围cp (mPa ∙ s) ：1—2000000 (200 万mPa - s)速度(RPM) ：0. 3转/分0.6转/分L 5转/分3转/分6转/分12转/分30转/分60转/分(无齿轮带动)转子数量：4种(0号转子为选配件)测量精度：±2.0重现性：0. 5%源：220V±10V可选附件：超低粘度适配器（ULA）小量样品适配器(SMALL SAMPLE ADAPTER) 标准油打印机恒温水槽遥控操作器SNB数据采集与绘图软件SNB-I型数字式（LCD）粘度测量仪（VISCOMETER）SNB-I型数字式（LCD）粘度测量仪。

沥青标准粘度计使用方法操作规程注意事项紧要特点及操作规程用途适用于测定低稠度的粘稠石油沥青、液体石油沥青和软煤沥青等的粘滞，粘滞度为试样在规定的温度下，从标准粘度计的泄油孔流满50ml所需之时间，以S表示，测定试样的粘滞度，以划分试样的标号。

使用方法使用前应检查各部分是否正常，并注意水槽内是否清洁，油槽孔内有无障碍物，按下列次序进行试验。

1、好注水漏斗，注入的水不能超过规定的刻线。

2、取下油槽盖。

3、依据试验沥青的标号和技术规范选择好油槽泄油孔的直径。

4、用金属提杆堵塞泄油孔。

5、取沥青样放入烧杯中加热熔化，倒入油槽。

6、盖好油杯盖。

7、依据各种沥青的要求对温度设定进行设定：按住或按键使温度窗口显示的温度达到设定值时松开按键：打开电源开关，开始加热；开动搅拌开关，当温度达到时，恒温13min。

提起球塞，利用标记悬挂在试样管边上，等试样流入接受瓶或量筒达25ml（量筒刻度50mL）时，计取时间，待试样流出75mL（量筒刻度100mL）时，停止计时。

计取试样流出50mL所经过的时间，即为试样的粘度。

详见交通部行业标准JTJ052—2000中的（T062193）进行试验。

操作规程1、打开电源。

2、依据试验标号和技术要求，选择好油槽油孔的直径。

3、用金属提杆堵住油孔。

4、注入水不能太满。

5、取样品放入杯中熔化。

6、依据沥青的要求将导热电极调到需用温度，打开加热开关，充分条件后，提出油槽中的金属棒，沥青流出倒置于量筒中，加入适量水待试样自流孔流入量筒25ml，按动秒表，流止100ml时，按停秒表，记取经过时间。

7、试验完毕，关闭电源。

紧要技术指标1、恒温槽：160mm*100mm2、盛样管：内径40mm3、流孔直径有：3mm4mm5mm及10mm四种4、接收瓶：100ml5、控温范围：室温～90C6、控温精度：0.2C7、计时方法：数字显示注意事项1.使用沥青标准粘度计，要认真阅读技术说明书，谙习技术指标、工作性能、使用方法、注意事项，严格遵奉仪器使用说明书的规定步骤进行操作。

尼润智能粘度计NDJ T系列NDJ T系列企业产品标准：Q/SGKW5▀感谢您购买上海尼润科技生产的智能粘度计。

▀为了能够安全、正确的使用本产品，使用前请务必阅读使用说明书。

▀阅读后请妥善保管，以便随时查阅、参考。

▀附有保修卡，请勿丢失。

▀本说明书上的插图均为效果图。

请打开包装箱，检查产品附件。

产品的组成主机转子升降底座电源适配器保护框架板手1只RTD 温度探头一根使用说明书1本合格证一张注：因各种型号配不同的转子和各种附件，请按实际购买转子和附件进行比对。

1.使用前的准备NDJ T系列总装示意图1.从包装箱中取出底座、升降架、主机、转子架、保护框架、电源适配器等。

2.将升降架旋入底座中间M12螺纹中，保持底座开口方向面向操作者，NDJ T系列升降架上齿条背向操作者后，确认位置后用扳手将螺母M12旋紧。

把二个水平调节脚分别旋入底座的二端，旋入距离尽量相等。

3. 转动升降架上旋钮，检查升降夹头的灵活性和自锁性，发现过松或过紧现象可用螺丝刀调整升降架后部的M4调节螺钉，使之能上下升降，偏紧为宜，以防装上粘度计后产生自动坠落情况。

注意：出厂时已经调整好了，一般不需要调整。

4.NDJ T系列粘度计金属手柄插入升降架小圆孔中，旋转手柄夹紧旋钮，同时调整粘度计上水准器位置使之左右位置在中间。

夹紧手柄使得粘度计牢固装在升降架上。

取下仪器下方黑色盖帽，放好备用（仪器维修运输时一定要装上）。

黑色盖帽起到保护连接螺杆的作用，长期不用或运输时，一定要将黑色盖帽盖上。

5. 调节二个水平调节脚 , 直至粘度计主机顶部的水准器在中央位置。

6. 把RTD温度探头安装到温度接口。

有微型打印机，请安装到RS232 接口。

7. 确定粘度计的电源开关置于OFF 状态。

连接电源适配器至粘度计上DC电源插座中。

另外一端插入交流电源220V插座中。

若要断开AC电源适配器，首先从电源插座上拔下AC电源插头，然后从粘度计上拔下DC电源插头。

2.仪器参数：注：如要检测粘度值1mPa.s，需要加配超低粘度适配器3.屏幕内容介绍开机画面先显示型号、版本号图1图1 图2表示“帮助”表示“关于”表示“修正系数”表示“主菜单”在检测前先在图2上点击》符号，设置检测参数，1. 选择量程（转子和转速选择）图3图3用触摸笔在需要的量程上点一下，即可输入转子、转速。
