的高层建筑（如 H≥150 或 H/B＞6 的高层建筑）可扣除结构整体弯曲产生的楼层水平绝对位移值。
控制结构整体刚度和不规则性的主要指标。正常使用条件下，限制层间位移的主要目：
1 保证主结构基本处于弹性受力状态； 2 保证填充墙、隔墙和幕墙等非结构构件的完好。
计算假定：
CQC 组合，可不考虑偶然偏心，考虑扭转耦联（程序已默认考虑），连梁刚度可不折减。

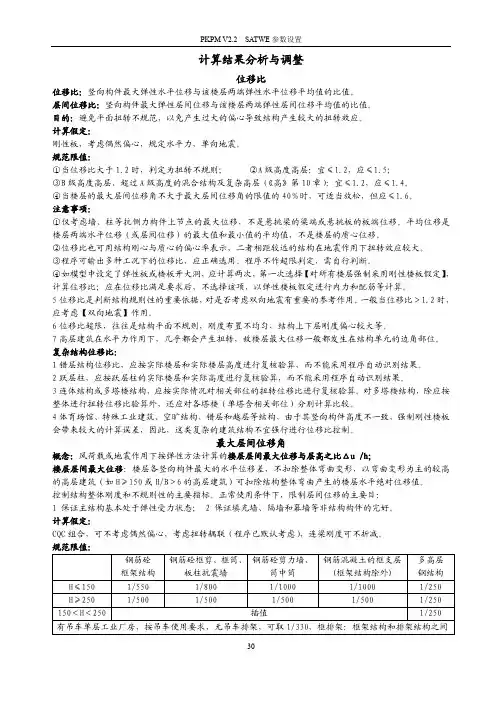

位移比
位移比：竖向构件最大弹性水平位移与该楼层两端弹性水平位移平均值的比值。
层间位移比：竖向构件最大弹性层间位移与该楼层两端弹性层间位移平均值的比值。
目的：避免平面扭转不规范，以免产生过大的偏心导致结构产生较大的扭转效应。
计算假定：
刚性板，考虑偶然偏心，规定水平力，单向地震。
规范限值：
①当位移比大于 1.2 时，判定为扭转不规则； ②A 级高度高层：宜≤1.2，应≤1.5；
32
PKPM V2.2 SATWE 参数设置
层间刚度比
概念：结构竖向不同楼层的侧向刚度（产生单位侧向位移所需要的力）的比值，主要为了控制高层结构
的竖向规则性，以免竖向刚度突变，形成薄弱层。对于地下室结构顶板能否作为嵌固端，转换层上、下
结构刚度能否满足要求，及薄弱层的判断，均以层刚度比作为依据。
控制参数
4 体育场馆、特殊工业建筑、空旷结构、错层和越层等结构，由于其竖向构件高度不一致，强制刚性楼板
会带来较大的计算误差，因此，这类复杂的建筑结构不宜强行进行位移比控制。
最大层间位移角
概念：风荷载或地震作用下按弹性方法计算的楼层层间最大位移与层高之比△u /h；
楼层层间最大位移：楼层各竖向构件最大的水平位移差，不扣除整体弯曲变形，以弯曲变形为主的较高

一、结构模型概况
1.楼层信息
(一)楼层表
2.材料信息
(一)材料表
(二)配筋信息
(1) 梁、柱、支撑
(2) 剪力墙
3.风荷载信息
基本风压：0.55(kN/m2)
地面粗糙度：D
风压高度变化修正系数η：1.00
风荷载计算用阻尼比：0.02 4.工况和组合
（一）工况表
（二）组合表
二、分析结果
1.地震作用下的基底总反力
2.结构周期及振型方向
3.各地震方向参与振型的有效质量系数
4.竖向构件的倾覆力矩及百分比
(1) X向规定水平力
(2) Y向规定水平力
5.竖向构件地震剪力及百分比
6.规定水平作用下的位移比验算
(1) X向规定水平力
(2) Y向规定水平力
7.地震作用下的楼层位移和位移角验算
(1) 单向地震力作用
结构的最大层间位移为1/1707(塔1的第2F层)
7.弹塑性层间位移角
8.抗倾覆验算
【结论】整体抗倾覆能力足够，零应力区面积满足规范要求。

9.整体稳定刚重比验算
该结构ΣN/ΣH/250 > 0.1,应考虑重力二阶效应
塔1刚重比验算
【结论】该结构刚重比Di*Hi/Gi ≥ 5,能够通过高钢规(6.1.7)的整体稳定验算
三、时程分析包络结果
1.结构底部地震剪力包络结果
2.楼层剪力包络结果
3.楼层位移角包络结果
4.楼层位移包络结果
5.层间位移包络结果。

PKPM参数设置（个人总结）一、PMCAD中设计参数1、考虑结构设计使用年限的荷载调整系数，【高规5.6.1】设计使用年限为50年时取1.0，设计使用年限为100年时取1.1。

2、框架梁端负弯矩条幅系数，【高规5.2.3】在竖向荷载作用下，可考虑框架梁端塑性变形内力重分布对梁端负弯矩乘以调幅系数进行调幅，并应符合下列规定：装配整体式框架梁端负弯矩调幅系数可取为0.7~0.8，现浇框架梁端负弯矩调幅系数可取为0.8~0.9（一般取为0.85），且调幅后的跨中弯矩不应小于按简支计算的跨中弯矩的1/2。

3、保护层厚度，【砼规8.2.1】中有详细规定（新规范保护层厚度指以最外层钢筋的外边缘计算混凝土的保护层厚度）。

4、框架的抗震等级，【抗规6.1.2】中有详细规定（表6.1.2中确定的房屋的抗震等级为丙类建筑的抗震等级，甲、乙类建筑应提高一度查表6.1.2确定其抗震等级，但抗震设防烈度为9度时，乙类建筑的抗震等级应按特一级采用，甲类建筑应采取更有效的抗震措施，丁类建筑允许降低一度采取抗震措施，但已为6度时不应再降低）。

5、抗震构造措施和抗震等级，【抗规3.3.2】建筑场地为1类时，对甲、乙类建筑应允许仍按本地区抗震设防烈度的要求采取抗震构造措施，对丙类建筑应允许按本地区抗震设防烈度降低一度的要求采取抗震构造措施，但抗震设防烈度为6度时仍应按本地区抗震设防烈度的要求采取抗震构造措施。

（1类场地时，丁类建筑抗震构造措施也可降低一度同丙类；2类场地时，甲、乙类建筑应按本地区抗震设防烈度提高一度采取抗震构造措施，丙类建筑按本地区抗震设防烈度采取抗震构造措施，丁类建筑可按本地区抗震设防烈度降低一度采取抗震构造措施；3、4类场地时，甲乙类建筑应按本地区抗震设防烈度提高两个等级采取抗震构造措施，丙类建筑7度半和8度半分别按8度9度采取抗震构造措施，丁类建筑7度和8度分别按6度7度采取抗震构造措施）。

6、计算振型个数，【高规5.1.13】计算振型数应使各振型参与质量之和不小于总质量的90%（振型数应为3的倍数，与结构的自由度有关，所选振型数不应大于结构的自由度，当结构按侧刚模型分析时，每层的刚性楼板有三个自由度，总自由度为3n，当按总刚模型分析时，每个节点有两个自由度，总自由度为2mn）。

框支框架承担的地震倾覆力矩占结构总地震力矩之比例的算法解释一、规范要求：10．2．16 部分框支剪力墙结构的布置应符合下列规定：7 框支框架承担的地震倾覆力矩应小于结构总地震倾覆力矩的50％；二、规范要求的本意：规范条文说明：相比于02规程，此条有两处修改：一。

；二是增加第7款对框支框架承担的倾覆力矩的限制，防止落地剪力墙过少。

三、倾覆力矩算法：以下图的简单对称结构为例说明：1）V*H 求和方式（抗规方法）框架部分按刚度分配的地震倾覆力矩的计算公式in i mj ij c h V M ∑∑===11式中c M ——框架-抗震墙结构在规定的侧向力作用下框架部分分配的地震倾覆力矩；n ——结构层数； m ——框架i 层的柱根数；ij V ——第i 层第j 根框架柱的计算地震剪力； i h ——第i 层层高。

对一根框架柱来讲，根据其平衡条件，21M M h V c += （8） 同样根据平衡条件，此时梁上剪力N V b = （9） 在梁内由梁的平衡条件有Nl l V M b ==2 （10） 则按照抗规方法计算得到的柱倾覆力矩为：Nl M h V M c c 2221'+== （11）2）力学标准方式（即PKPM 中提供的轴力方式）按力学方法计算倾覆力矩，需要先计算合力作用点，然后用底部轴力对合力作用点取距。

SATWE 中的合力作用点计算方法为 ∑∑=ii i o N x N x （5） 其中o x ——x 向合力作用点i N ——x 向规定水平力下各构件的轴力 i x ——柱的x 坐标或者墙柱的中心点x 坐标。

则框架柱承担的倾覆力矩为： ()[]∑=+-=ni yi o ii cx M x x N M 1（6）即倾覆力矩为轴力产生的倾覆力矩与柱底弯矩之和，墙的计算方法与柱相同。

图6所示框剪结构在水平力F 作用下，在框架柱底部产生的轴力为N ，柱底弯矩为1M ，显然框架承担的倾覆力矩应该为：()12122M L L N M c ++= （7）四结论：从计算结果可以看出：1抗规方式算出的柱底部弯矩占结构总弯矩的比例与墙数量的相关性更强（主要跟墙柱的刚度在总刚度的占比有关），而轴力方式算出的柱底部弯矩的占结构总弯矩的比例与墙位置的相关性也有很大关系，甚至占主导的关系（根据轴力计算弯矩时的墙柱与结构合力作用点的距离（即力臂）的有关）。
