【结构设计】抗倾覆力矩计算时存在的陷阱

倾覆力矩与抗倾覆力矩的计算一、引言在物理学中，力矩是描述物体受力时发生旋转的物理量。

对于倾覆力矩与抗倾覆力矩的计算，我们需要了解相关概念和公式，并透彻理解其在实际问题中的应用。

本文将对倾覆力矩和抗倾覆力矩进行详细的介绍和计算方法的说明。

二、倾覆力矩的计算倾覆力矩是指物体受到外力作用时，由于受力点与物体重心之间的距离产生的力矩。

当倾覆力矩超过物体的抗倾覆力矩时，物体将发生倾覆。

1. 定义倾覆力矩可以通过以下公式进行计算：倾覆力矩 = 外力F × 垂直于力的距离d2. 计算方法我们需要确定物体受力的位置和大小。

然后，找到物体的重心位置。

接下来，计算重心和受力点之间的距离d。

最后，将外力F与距离d相乘，即可得到倾覆力矩的大小。

举个例子来说明，假设有一个长方体，长为L，宽为W，高为H，质量为M。

该长方体受到外力F作用在长方体最上方的表面上。

我们需要计算该长方体发生倾覆的倾覆力矩。

我们需要找到该长方体的重心位置。

对于长方体来说，重心位于长方体的中心位置，即重心距离底部的距离为H/2。

然后，我们需要计算受力点与重心之间的距离d。

由于受力作用在长方体最上方的表面上，因此受力点与重心之间的距离为H/2。

将外力F与距离d相乘，即可得到倾覆力矩的大小。

三、抗倾覆力矩的计算抗倾覆力矩是指物体自身的重力产生的力矩，用于抵抗外力作用时的倾覆力矩。

当抗倾覆力矩大于或等于倾覆力矩时，物体将保持稳定不倾倒。

1. 定义抗倾覆力矩可以通过以下公式进行计算：抗倾覆力矩 = 物体自身重力矩2. 计算方法抗倾覆力矩的计算需要先计算物体的自身重力矩。

自身重力矩的大小等于物体的质量乘以重力加速度乘以重心距离。

举个例子来说明，假设有一个长方体，长为L，宽为W，高为H，质量为M。

我们需要计算该长方体的抗倾覆力矩。

我们需要找到该长方体的重心位置。

对于长方体来说，重心位于长方体的中心位置，即重心距离底部的距离为H/2。

然后，计算物体的自身重力矩。

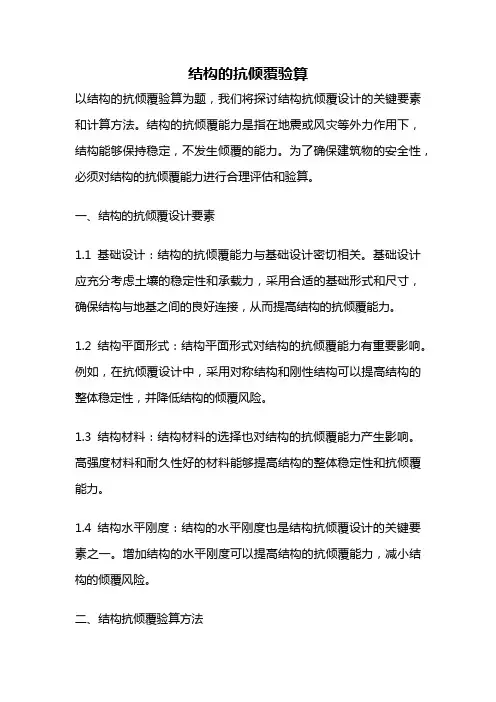

结构的抗倾覆验算以结构的抗倾覆验算为题，我们将探讨结构抗倾覆设计的关键要素和计算方法。

结构的抗倾覆能力是指在地震或风灾等外力作用下，结构能够保持稳定，不发生倾覆的能力。

为了确保建筑物的安全性，必须对结构的抗倾覆能力进行合理评估和验算。

一、结构的抗倾覆设计要素1.1 基础设计：结构的抗倾覆能力与基础设计密切相关。

基础设计应充分考虑土壤的稳定性和承载力，采用合适的基础形式和尺寸，确保结构与地基之间的良好连接，从而提高结构的抗倾覆能力。

1.2 结构平面形式：结构平面形式对结构的抗倾覆能力有重要影响。

例如，在抗倾覆设计中，采用对称结构和刚性结构可以提高结构的整体稳定性，并降低结构的倾覆风险。

1.3 结构材料：结构材料的选择也对结构的抗倾覆能力产生影响。

高强度材料和耐久性好的材料能够提高结构的整体稳定性和抗倾覆能力。

1.4 结构水平刚度：结构的水平刚度也是结构抗倾覆设计的关键要素之一。

增加结构的水平刚度可以提高结构的抗倾覆能力，减小结构的倾覆风险。

二、结构抗倾覆验算方法2.1 静力验算：静力验算是一种常用的结构抗倾覆验算方法。

该方法通过计算结构受力平衡的条件，确定结构的抗倾覆稳定性。

2.2 地震反应谱法：地震反应谱法是一种常用的结构抗倾覆验算方法。

该方法通过将地震动作用转化为结构的响应谱，计算结构在地震作用下的抗倾覆能力。

2.3 数值模拟方法：数值模拟方法是一种较为精确的结构抗倾覆验算方法。

通过建立结构的有限元模型，采用数值分析软件进行计算，可以得到结构在不同工况下的抗倾覆能力。

三、结构抗倾覆验算的相关标准3.1 GB 50011-2010《建筑抗震设计规范》：该标准规定了结构抗倾覆设计的基本要求和验算方法，包括静力验算和地震反应谱法。

3.2 GB 50009-2012《建筑结构荷载规范》：该标准规定了结构的设计荷载及其组合，为结构抗倾覆验算提供了基础数据。

3.3 JGJ 3-2010《钢结构工程施工质量验收规范》：该规范规定了钢结构抗倾覆验算的具体要求和验收标准。

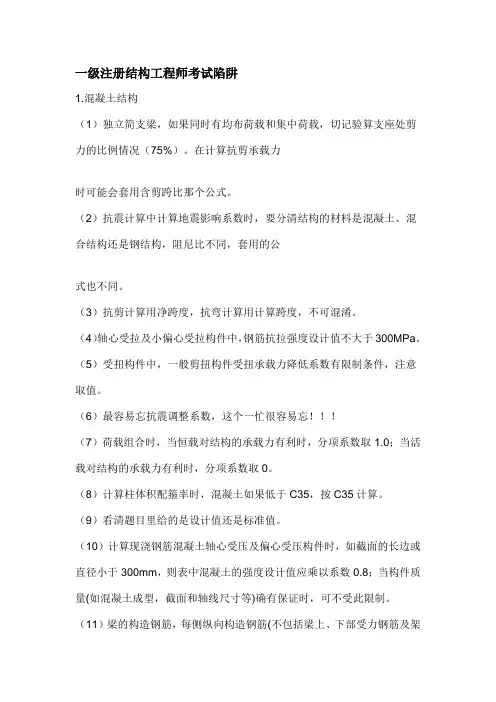

一级注册结构工程师考试陷阱1.混凝土结构（1）独立简支梁，如果同时有均布荷载和集中荷载，切记验算支座处剪力的比例情况（75%）。

在计算抗剪承载力时可能会套用含剪跨比那个公式。

（2）抗震计算中计算地震影响系数时，要分清结构的材料是混凝土、混合结构还是钢结构，阻尼比不同，套用的公式也不同。

（3）抗剪计算用净跨度，抗弯计算用计算跨度，不可混淆。

（4）轴心受拉及小偏心受拉构件中，钢筋抗拉强度设计值不大于300MPa。

（5）受扭构件中，一般剪扭构件受扭承载力降低系数有限制条件，注意取值。

（6）最容易忘抗震调整系数，这个一忙很容易忘！！！（7）荷载组合时，当恒载对结构的承载力有利时，分项系数取1.0；当活载对结构的承载力有利时，分项系数取0。

（8）计算柱体积配箍率时，混凝土如果低于C35，按C35计算。

（9）看清题目里给的是设计值还是标准值。

（10）计算现浇钢筋混凝土轴心受压及偏心受压构件时，如截面的长边或直径小于300mm，则表中混凝土的强度设计值应乘以系数0.8；当构件质量(如混凝土成型，截面和轴线尺寸等)确有保证时，可不受此限制。

（11）梁的构造钢筋，每侧纵向构造钢筋(不包括梁上、下部受力钢筋及架立钢筋)的截面面积不应小于腹板截面面积bhw的0.1%，且其间距不宜大于200mm。

注意是每侧的面积！（12）算柱子轴压承载力时，配筋率3％以上时，Ac应扣除钢筋面积。

（13）雨蓬和挑檐等结构，勿忘施工检修荷载。

（14）考虑多台吊车水平荷载时，对单跨或多跨厂房的每个排架，参与组合的吊车台数不应多于2台。

（15）计算ω0T21时，对地面粗糙度B类地区可直接代入基本风压，而对A类、C类和D类地区应按当地的基本风压分别乘以1.38、0.62和0.32后代入。

（16）直接承受吊车的结构构件，在计算承载力及验算疲劳、抗裂时，应考虑吊车荷载的动力系数。

（17）计算悬臂构件的挠度限值时，其计算跨度按实际悬臂长度的2倍取用。

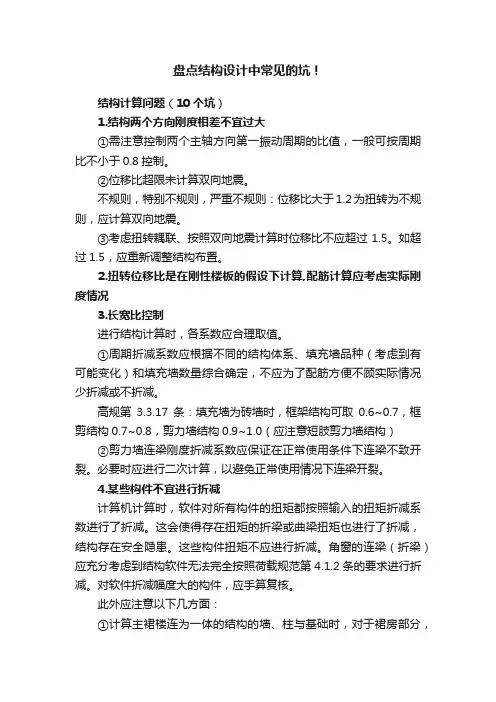

盘点结构设计中常见的坑！结构计算问题（10个坑）1.结构两个方向刚度相差不宜过大①需注意控制两个主轴方向第一振动周期的比值，一般可按周期比不小于0.8控制。

②位移比超限未计算双向地震。

不规则，特别不规则，严重不规则：位移比大于1.2为扭转为不规则，应计算双向地震。

③考虑扭转耦联、按照双向地震计算时位移比不应超过1.5。

如超过1.5，应重新调整结构布置。

2.扭转位移比是在刚性楼板的假设下计算,配筋计算应考虑实际刚度情况3.长宽比控制进行结构计算时，各系数应合理取值。

①周期折减系数应根据不同的结构体系、填充墙品种（考虑到有可能变化）和填充墙数量综合确定，不应为了配筋方便不顾实际情况少折减或不折减。

高规第3.3.17条：填充墙为砖墙时，框架结构可取0.6~0.7，框剪结构0.7~0.8，剪力墙结构0.9~1.0（应注意短肢剪力墙结构）②剪力墙连梁刚度折减系数应保证在正常使用条件下连梁不致开裂。

必要时应进行二次计算，以避免正常使用情况下连梁开裂。

4.某些构件不宜进行折减计算机计算时，软件对所有构件的扭矩都按照输入的扭矩折减系数进行了折减。

这会使得存在扭矩的折梁或曲梁扭矩也进行了折减，结构存在安全隐患。

这些构件扭矩不应进行折减。

角窗的连梁（折梁）应充分考虑到结构软件无法完全按照荷载规范第4.1.2条的要求进行折减。

对软件折减幅度大的构件，应手算复核。

此外应注意以下几方面：①计算主裙楼连为一体的结构的墙、柱与基础时，对于裙房部分，折减时计算层数有误。

此种情况应特别注意。

② 错层结构或中间有楼层缺失的情况，当计算楼层数与实际相差较大时应另行计算。

③特殊房间荷载折减。

5.应注意层高变化较大时（如设备层），结构软弱层的刚度比以及抗剪承载能力的比值符合规范要求6.楼层抗剪承载力低于上层的80％时，应强制指定薄弱层，并使抗剪承载力比值不小于65%。

楼层不能既是薄弱层又是软弱层7.应保证计算的振型数使质量参与系数不小于90％。

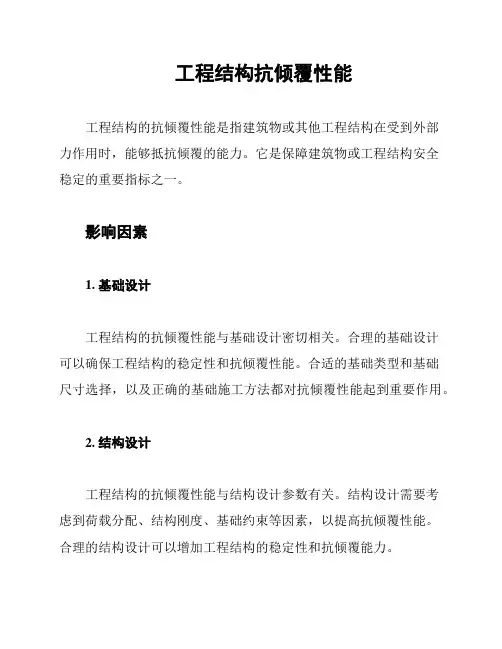

工程结构抗倾覆性能
工程结构的抗倾覆性能是指建筑物或其他工程结构在受到外部
力作用时，能够抵抗倾覆的能力。

它是保障建筑物或工程结构安全
稳定的重要指标之一。

影响因素
1. 基础设计
工程结构的抗倾覆性能与基础设计密切相关。

合理的基础设计
可以确保工程结构的稳定性和抗倾覆性能。

合适的基础类型和基础
尺寸选择，以及正确的基础施工方法都对抗倾覆性能起到重要作用。

2. 结构设计
工程结构的抗倾覆性能与结构设计参数有关。

结构设计需要考
虑到荷载分配、结构刚度、基础约束等因素，以提高抗倾覆性能。

合理的结构设计可以增加工程结构的稳定性和抗倾覆能力。

3. 材料选择
材料的选择对工程结构的抗倾覆性能影响较大。

采用高强度、耐久性好的材料可以提高工程结构的抗倾覆能力。

另外，选择合适的材料还需要考虑施工条件、经济性和环保性等因素。

4. 施工质量
施工质量直接关系到工程结构的稳定性和抗倾覆性能。

正确的施工方法和严格的工程质量控制可以保证工程结构的稳定性，并提高抗倾覆能力。

相关措施
为提高工程结构的抗倾覆性能，可以采取以下措施：
1. 加强基础设计，确保基础的稳定性和可靠性。

2. 优化结构设计，考虑荷载分配、刚度控制等因素。

3. 选择合适的材料，提高抗倾覆能力和工程结构的耐久性。

4. 加强施工质量管理，确保施工过程中的质量和稳定性。

通过综合考虑以上因素，并采取合适的措施，可以有效提高工程结构的抗倾覆性能，确保其安全稳定运行。

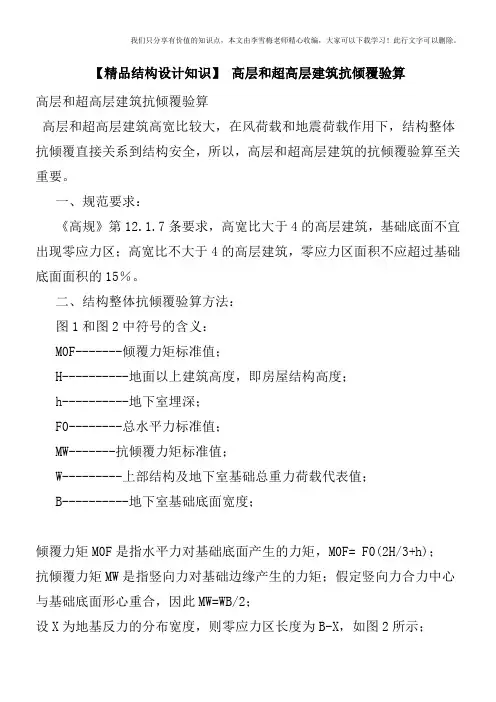

【精品结构设计知识】高层和超高层建筑抗倾覆验算高层和超高层建筑抗倾覆验算高层和超高层建筑高宽比较大，在风荷载和地震荷载作用下，结构整体抗倾覆直接关系到结构安全，所以，高层和超高层建筑的抗倾覆验算至关重要。

一、规范要求：《高规》第12.1.7条要求，高宽比大于4的高层建筑，基础底面不宜出现零应力区；高宽比不大于4的高层建筑，零应力区面积不应超过基础底面面积的15％。

二、结构整体抗倾覆验算方法：图1和图2中符号的含义：M0F-------倾覆力矩标准值；H----------地面以上建筑高度，即房屋结构高度；h----------地下室埋深；F0--------总水平力标准值；MW-------抗倾覆力矩标准值；W---------上部结构及地下室基础总重力荷载代表值；B----------地下室基础底面宽度；倾覆力矩M0F是指水平力对基础底面产生的力矩，M0F= F0(2H/3+h)；抗倾覆力矩MW是指竖向力对基础边缘产生的力矩；假定竖向力合力中心与基础底面形心重合，因此MW=WB/2；设X为地基反力的分布宽度，则零应力区长度为B-X，如图2所示；偏心距E0=B/2-X/3；同时，E0= M0V/G；因此，B/2-X/3= M0F/W，从而得到：X=3B/2-3 M0F/W；零应力区与基础底面积之比为：(B-X)/B=(B-3B/2+3 M0F/W)/B=1-3/2+3 M0F/WB=3 M0F/WB-1/2;由MW=WB/2可得， WB=2 MW；代入上式并整理可得：(B-X)/B= =3 M0F/2 MW -1/2=（3 M0F/ MW -1）/2；令k代表抗倾覆安全系数，k= MW/ M0W；则零应力区与基础底面面积之比为：(B-X)/B=(3-k)/2k；由此式可以求得抗倾覆安全度与零应力区面积比的对应关系，如下表。

从上表可以看出，对于高宽比＞4的高层建筑，抗倾覆安全系数≥3时，基底不出现零应力区；高宽比不大于4的高层建筑，抗倾覆安全系数≥2.308时，零应力区面积比就不会超过15%；如果抗倾覆安全系数不满足要求，则可将弯矩作用方向的基础宽度加宽，直到满足为止；需要说明的是：（1）在上述计算中，假定地下室及上部结构是完全刚性的，地基反力是直线分布的；所以，对于整体刚度较弱的的高层建筑，或者风和地震较强的地区，及地基刚度较弱时，抗倾覆安全度尚宜适当加大。

框架承担倾覆力矩的合理计算方法全文共四篇示例，供读者参考第一篇示例：框架结构在建筑设计中扮演着重要的角色，它可以承担一定的倾覆力矩，确保建筑物的稳定性和安全性。

在设计过程中，如何合理计算框架结构所需承担的倾覆力矩是一个关键问题。

本文将探讨框架结构承担倾覆力矩的合理计算方法，以及其中涉及的相关理论和技术。

一、倾覆力矩的定义和作用倾覆力矩是指外部作用力（如风载和地震作用）对建筑物产生的侧向力矩，是导致建筑物倾覆的主要力矩之一。

倾覆力矩的大小取决于建筑物的高度、形状、结构类型等因素。

在设计过程中，需要计算建筑物能够承受的最大倾覆力矩，以保证建筑物在外部作用力的影响下不会倾覆。

二、框架结构承担倾覆力矩的原理框架结构在承担倾覆力矩时，其主要作用是通过牢固的连接和合理的结构布局将外部作用力传递到基础中，使建筑物保持稳定。

框架结构的承载能力取决于其结构形式、材料特性和连接方式等因素。

在计算框架结构承担倾覆力矩时，需要考虑框架结构的整体刚度和受力性能，以确定其受力状态和承载能力。

1. 确定设计参数：在计算框架结构承担倾覆力矩时，首先需要确定设计参数，包括建筑物的高度、结构形式、设计风载或地震作用等参数。

2. 选择合适的理论方法：根据建筑物的特点和设计要求，选择合适的计算方法，常用的有静力分析法、动力分析法和有限元分析等方法。

3. 进行结构分析：对框架结构进行力学分析，计算其在外部作用力作用下的受力状态和承载能力。

4. 校核设计方案：根据计算结果对设计方案进行校核，确保框架结构能够承担倾覆力矩，满足设计要求。

5. 考虑安全系数：在计算框架结构承担倾覆力矩时，需要考虑安全系数，确保建筑物在实际使用中不会发生倾覆事故。

四、结论框架结构在建筑设计中承担着重要的倾覆力矩，其合理计算方法是确保建筑物稳定性和安全性的关键。

设计师在进行框架结构设计时，应根据建筑物的特点和设计要求，选择合适的计算方法，并进行严谨的结构分析和校核，以确保框架结构能够承担倾覆力矩，保证建筑物的安全稳定。

【结构设计】结构抗倾覆的分析总结结构抗倾覆的分析总结先列出关于倾覆力矩的规范：《建筑抗震设计规范》4.2.4条：高宽比大于4的高层建筑，在地震作用下基础底面不宜出现脱离区（零应力区）；其他建筑，基础底面与地基土之间脱离区（零应力区）面积不应超过基础底面面积的15%。

《高层建筑混凝土结构技术规程》12．1．7在重力荷载与水平荷载标准值或重力荷载代表值与多遇水平地震标准值共同作用下，高宽比大于4的高层建筑，基础底面不宜出现零应力区；高宽比不大于4的高层建筑，基础底面与地基之间零应力区面积不应超过基础底面面积的15％。

质量偏心较大的裙楼与主楼可分别计算基底应力。

从规范里我门看出了什么呢？1）宽比大于4的高层建筑的整体抗倾覆提出了更严格的要求，以减小和控制水平荷载作用下地基转动变形．避免因此产生过大P-Δ效应，造成结构破坏。

2）计算的假定是基础及地基均具有足够刚度，基底反力呈线性分布；重力荷载、合力中心与基底形心基本重合(偏心距≤B／60)。

如为基岩，地基足够刚，Mr/Mov要求可适当减小放松；如为中软土地基，Mr/Mov要求还应适当增大从严。

Mr--抗倾覆力矩Mov-倾覆力矩3）地震时，地基稳定状态受到影响，故抗震设计时，尤其抗震防烈度为8度及以上地区，Mr/Mov要求还宜适当从严；抗风时，涉及地下室周边被动土压力作用，但Mr/Mov要求仍应满足规程规定，不宜放松。

4）当扩大地下室基础的刚度有限不能可靠传力时，抗倾覆力矩计算的基础底面宽度宜适当减小，或可取塔楼基础的外包宽度计算，以策安全。

如下图所示，当考虑了上部塔楼偏置影响时，抗倾覆力臂取为塔楼综合质心到基础近边的距离。

而不应均直接取基础宽度的一半。

基础零应力区的比例与抗倾覆的关系如下：。

竖向构件的倾覆力矩及百分比竖向构件的倾覆力矩及百分比一、引言在建筑结构中，竖向构件的倾覆稳定性是一个至关重要的问题。

竖向构件包括柱、墙等，它们承担着建筑物的重要荷载，并且在受到外部作用力的情况下，可能会发生倾覆现象。

倾覆力矩及其百分比是评估这种稳定性的重要参数，本文将对其进行深入探讨。

二、倾覆力矩的概念1. 倾覆力矩的定义倾覆力矩是指竖向构件在受到外部水平荷载作用时，所产生的使其倾覆的力矩。

它是衡量构件倾覆稳定性的重要参数，通常用符号M来表示。

2. 倾覆力矩的计算竖向构件的倾覆力矩可以通过公式M = P × e来计算，其中P代表外部水平荷载的大小，e代表构件中心线至基础边缘的偏心距离。

3. 倾覆力矩的影响因素倾覆力矩的大小受到多种因素的影响，包括外部荷载的大小、构件截面的形状和尺寸、基础的支撑情况等。

在实际工程中，需要对这些因素进行综合考虑，评估构件的倾覆稳定性。

三、倾覆力矩的百分比1. 倾覆力矩的百分比定义倾覆力矩的百分比是指构件的倾覆力矩与构件抗倾覆力矩之比，通常用符号P来表示。

它是评估构件稳定性的重要参数，也是设计中需要非常重视的指标。

2. 倾覆力矩的百分比计算构件的倾覆力矩百分比可以通过公式P = |M| / MR来计算，其中|M|代表构件的实际倾覆力矩大小，MR代表构件的设计抗倾覆力矩。

3. 倾覆力矩的百分比的意义倾覆力矩的百分比反映了构件抵抗倾覆的能力，它是设计中评估构件稳定性的关键参数。

在实际工程中，需要保证构件的倾覆力矩百分比不超过规定的安全范围，以确保构件的倾覆稳定性。

四、个人观点和理解在设计和评估竖向构件的倾覆稳定性时，倾覆力矩及其百分比是非常重要的参数。

通过合理的计算和评估，可以有效地评估构件的稳定性，并采取相应的措施进行加固和防护。

我个人认为，在工程实践中，需要对倾覆力矩及其百分比有着深入的理解，并且严格按照相关规范和标准进行设计和施工，以确保建筑结构的安全性和稳定性。

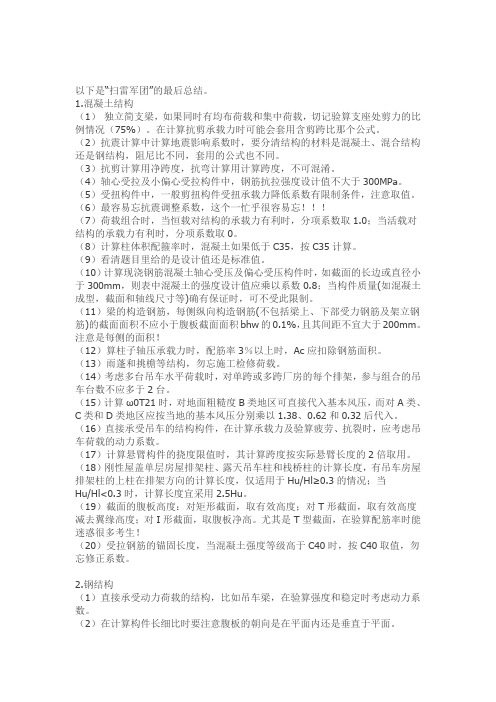

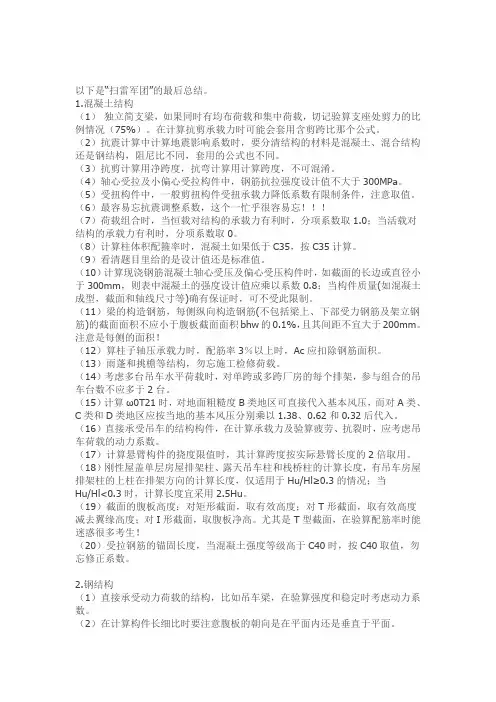

以下是“扫雷军团”的最后总结。

1.混凝土结构（1）独立简支梁，如果同时有均布荷载和集中荷载，切记验算支座处剪力的比例情况（75%）。

在计算抗剪承载力时可能会套用含剪跨比那个公式。

（2）抗震计算中计算地震影响系数时，要分清结构的材料是混凝土、混合结构还是钢结构，阻尼比不同，套用的公式也不同。

（3）抗剪计算用净跨度，抗弯计算用计算跨度，不可混淆。

（4）轴心受拉及小偏心受拉构件中，钢筋抗拉强度设计值不大于300MPa。

（5）受扭构件中，一般剪扭构件受扭承载力降低系数有限制条件，注意取值。

（6）最容易忘抗震调整系数，这个一忙乎很容易忘！！！（7）荷载组合时，当恒载对结构的承载力有利时，分项系数取1.0；当活载对结构的承载力有利时，分项系数取0。

（8）计算柱体积配箍率时，混凝土如果低于C35，按C35计算。

（9）看清题目里给的是设计值还是标准值。

（10）计算现浇钢筋混凝土轴心受压及偏心受压构件时，如截面的长边或直径小于300mm，则表中混凝土的强度设计值应乘以系数0.8；当构件质量(如混凝土成型，截面和轴线尺寸等)确有保证时，可不受此限制。

（11）梁的构造钢筋，每侧纵向构造钢筋(不包括梁上、下部受力钢筋及架立钢筋)的截面面积不应小于腹板截面面积bhw的0.1%，且其间距不宜大于200mm。

注意是每侧的面积！（12）算柱子轴压承载力时，配筋率3％以上时，Ac应扣除钢筋面积。

（13）雨蓬和挑檐等结构，勿忘施工检修荷载。

（14）考虑多台吊车水平荷载时，对单跨或多跨厂房的每个排架，参与组合的吊车台数不应多于2台。

（15）计算ω0T21时，对地面粗糙度B类地区可直接代入基本风压，而对A类、C类和D类地区应按当地的基本风压分别乘以1.38、0.62和0.32后代入。

（16）直接承受吊车的结构构件，在计算承载力及验算疲劳、抗裂时，应考虑吊车荷载的动力系数。

（17）计算悬臂构件的挠度限值时，其计算跨度按实际悬臂长度的2倍取用。

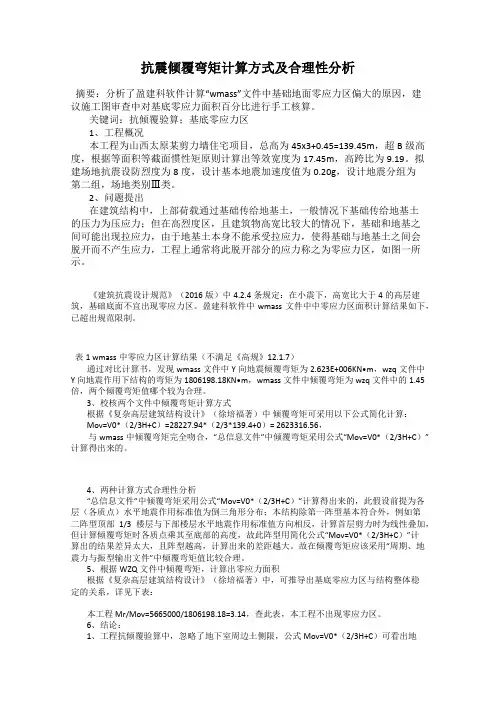

抗震倾覆弯矩计算方式及合理性分析摘要：分析了盈建科软件计算“wmass”文件中基础地面零应力区偏大的原因，建议施工图审查中对基底零应力面积百分比进行手工核算。

关键词：抗倾覆验算；基底零应力区1、工程概况本工程为山西太原某剪力墙住宅项目，总高为45x3+0.45=139.45m，超B级高度，根据等面积等截面惯性矩原则计算出等效宽度为17.45m，高跨比为9.19。

拟建场地抗震设防烈度为8度，设计基本地震加速度值为0.20g，设计地震分组为第二组，场地类别Ⅲ类。

2、问题提出在建筑结构中，上部荷载通过基础传给地基土，一般情况下基础传给地基土的压力为压应力；但在高烈度区，且建筑物高宽比较大的情况下，基础和地基之间可能出现拉应力，由于地基土本身不能承受拉应力，使得基础与地基土之间会脱开而不产生应力，工程上通常将此脱开部分的应力称之为零应力区，如图一所示。

《建筑抗震设计规范》（2016版）中4.2.4条规定：在小震下，高宽比大于4的高层建筑，基础底面不宜出现零应力区。

盈建科软件中wmass文件中中零应力区面积计算结果如下，已超出规范限制。

表1 wmass中零应力区计算结果（不满足《高规》12.1.7）通过对比计算书，发现wmass文件中Y向地震倾覆弯矩为2.623E+006KN•m，wzq文件中Y 向地震作用下结构的弯矩为1806198.18KN•m，wmass文件中倾覆弯矩为wzq文件中的1.45倍，两个倾覆弯矩值哪个较为合理。

3、校核两个文件中倾覆弯矩计算方式根据《复杂高层建筑结构设计》（徐培福著）中倾覆弯矩可采用以下公式简化计算：Mov=V0*（2/3H+C）=28227.94*（2/3*139.4+0）= 2623316.56，与wmass中倾覆弯矩完全吻合，“总信息文件”中倾覆弯矩采用公式“Mov=V0*（2/3H+C）”计算得出来的。

4、两种计算方式合理性分析“总信息文件”中倾覆弯矩采用公式“Mov=V0*（2/3H+C）”计算得出来的，此假设前提为各层（各质点）水平地震作用标准值为倒三角形分布；本结构除第一阵型基本符合外，例如第二阵型顶部1/3楼层与下部楼层水平地震作用标准值方向相反，计算首层剪力时为线性叠加，但计算倾覆弯矩时各质点乘其至底部的高度，故此阵型用简化公式“Mov=V0*（2/3H+C）”计算出的结果差异太大，且阵型越高，计算出来的差距越大。

抗倾覆力矩和倾覆力矩引言：在物理学中，力矩是指物体受到的力对其产生的转动效果。

而抗倾覆力矩和倾覆力矩则是在工程领域中用于描述建筑物或结构的抗倾覆能力的重要参数。

本文将对抗倾覆力矩和倾覆力矩进行详细介绍，并解释它们的作用和计算方法。

一、抗倾覆力矩抗倾覆力矩是指建筑物或结构在受到外部作用力时，能够抵抗倾覆的能力。

它是建筑物稳定性的一个重要指标，通常用来评估建筑物的抗风、抗地震等能力。

抗倾覆力矩的计算方法与结构的几何形状、材料特性和受力情况有关。

一般来说，建筑物的抗倾覆力矩可以通过以下公式计算：抗倾覆力矩 = 底部抗倾覆力× 基底长度其中，底部抗倾覆力是指建筑物底部的抗倾覆力，包括建筑物自重和地基对建筑物的反作用力。

基底长度是指建筑物底部的长度。

抗倾覆力矩越大，说明建筑物的抗倾覆能力越强。

在设计建筑物时，工程师通常会根据建筑物所处的地理位置、设计要求和安全标准等因素来确定抗倾覆力矩的要求。

二、倾覆力矩倾覆力矩是指建筑物或结构在受到外部作用力时，发生倾覆的力矩。

当倾覆力矩超过建筑物的抗倾覆力矩时，建筑物将失去稳定性，可能发生倾覆事故。

倾覆力矩的计算方法也与结构的几何形状、材料特性和受力情况相关。

一般来说，倾覆力矩可以通过以下公式计算：倾覆力矩 = 外部作用力× 倾覆臂其中，外部作用力是指建筑物所受的外部作用力，如风力、地震力等。

倾覆臂是指作用力与建筑物底部的垂直距离。

倾覆力矩越小，说明建筑物的倾覆风险越低。

因此，在设计建筑物时，工程师需要根据建筑物的受力情况和安全要求来合理确定建筑物的倾覆力矩。

三、抗倾覆力矩与倾覆力矩的关系抗倾覆力矩和倾覆力矩是相互关联的。

建筑物的抗倾覆力矩与其结构形状、材料特性和底部抗倾覆力等因素密切相关，而倾覆力矩则取决于外部作用力和倾覆臂的大小。

为确保建筑物的稳定性和安全性，设计师需要在设计过程中合理考虑抗倾覆力矩和倾覆力矩之间的关系。

一般来说，抗倾覆力矩应大于倾覆力矩才能保证建筑物的稳定。

有效提高悬挑基础抗倾覆能力的一种设计方法
李芳
【期刊名称】《建筑结构》
【年(卷),期】2000(30)3
【摘要】给出了基础设计中一种利用双柱克服悬臂构件倾覆力矩的方法,既可有效地发挥钢筋混凝土柱抗压抗弯能力强的优势,又可节省材料,减轻自重.
【总页数】2页(P59-60)
【关键词】悬挑基础;抗倾覆;结构设计;基础设计;双柱支撑
【作者】李芳
【作者单位】华北水利水电学院土木系
【正文语种】中文
【中图分类】TU470
【相关文献】
1.输配电线路杆塔基础抗倾覆能力计算方法分析 [J], 黄焕钦
2.结构设计中基础设计处理方法及高层建筑抗倾覆验算 [J], 刘丹莉
3.简述送电线路杆塔基础抗倾覆能力计算方法 [J], 陈波
4.对刚性短桩基础抗倾覆设计方法的探讨 [J], 唐国安
5.一种仿壁虎机器人吸盘组设计与抗倾覆能力分析 [J], 段军;孙树栋;曹飞祥
因版权原因，仅展示原文概要，查看原文内容请购买。

桥梁抗倾覆计算分析及对策措施
邓雪峰;吴臻旺;张元恒
【期刊名称】《四川建筑》
【年(卷),期】2024(44)2
【摘要】通过对近年来全国发生的几起桥梁侧翻事故进行案例分析,结合本地一些重要点位桥梁的抗倾覆计算分析结果,分析原因,总结经验教训,提出防治对策措施。

为既有桥梁的加固整治和新建桥梁的优化设计提供借鉴和参考。

【总页数】3页(P122-124)
【作者】邓雪峰;吴臻旺;张元恒
【作者单位】成都市市政工程设计研究院有限公司
【正文语种】中文
【中图分类】U447
【相关文献】
1.独柱墩桥梁抗倾覆增设钢盖梁受力可靠性分析及改进措施
2.桥梁结构抗倾覆计算分析
3.桥梁结构抗倾覆计算分析与防控措施
4.独柱墩桥梁抗倾覆稳定性分析及加固措施
5.独柱墩桥梁横向抗倾覆计算分析及加固方案研究
因版权原因，仅展示原文概要，查看原文内容请购买。

脚手架的抗倾覆验算与稳定性计算［摘要］当模板支架、施工用操作架等脚手架不设连墙杆时，必须首先对脚手架进行抗倾覆验算，然后才是强度、刚度和稳定性计算。

而现行的国家标准中没有倾覆验算和稳定性验算内容。

根据国家有关标准导出了脚手架倾覆验算公式，并有2个算例辅以说明。

最后指出脚手架高宽比与脚手架的倾覆有关，与脚手架稳定性承载能力无关。

［关键词］脚手架;倾覆;稳定性;验算结构设计中，“倾覆”与“稳定”这两个含义是不相同的，设计时都应考虑。

《建筑结构可靠度设计统一标准》gb50068-2001第3.0.2条第一款规定承载能力极限状态包括:“①整个结构或结构的一部分作为刚体失去平衡(如倾覆等)……。

④结构或结构构件丧失稳定(如压屈等)”。

可见它们同属于承载能力极限状态，但应分别考虑。

《建筑结构设计术语和符号标准》gb/t 50083-97，对“倾覆”和“稳定”分别作出了定义，并称“倾覆验算”和“稳定计算”。

《建筑地基基础设计规范》gb50007-2002，关于地基稳定性计算就是防止地基整体(刚体)滑动的计算。

《砌体结构设计规范》gb50003-2001对悬挑梁及雨篷的倾覆验算都有专门规定。

施工现场的起重机械在起吊重物时也要做倾覆验算。

对于脚手架，由于浮搁在地基上，更应该做倾覆验算。

《建筑施工扣件式钢管脚手架安全技术规范》jgj130-2001及《建筑施工门式钢管脚手架安全技术规范》jgj128-2000中都没有倾覆验算的内容，这是因为这两本规范规定的脚手架都设置了“连墙杆”，倾覆力矩由墙体抵抗，因此就免去了倾覆验算。

如果不设连墙杆，则脚手架的倾覆验算在这两本规范中就成为不可缺少的内容了。

所以，对于模板支架、施工用的操作架等无连墙杆的脚手架，首先应保证脚手架不倾覆而进行倾覆验算，然后才是强度、刚度和稳定性计算。

如果需要，还可进行正常使用极限状态计算。

1脚手架的倾覆验算1.1通用的验算公式推导无连墙杆的脚手架，作为一个刚体应按如下表达式进行倾覆验算: （1）式中:γg1、cg1、g1 k分别为起有利作用的永久荷载的分项系数、效应系数、荷载标准值;γg2、cg2、g2 k分别为起不利作用的永久荷载的荷载分项系数、效应系数、荷载标准值;cq1、q1 k分别为第一个可变荷载的荷载效应系数、荷载标准值;cqi、qik分别为第i个可变荷载的荷载效应系数、荷载标准值;ψci为第i个可变荷载的组合值系数。

高层建筑整体抗倾覆的验算在当今城市建设中，高层建筑如雨后春笋般拔地而起。

这些高耸入云的建筑不仅是城市现代化的象征，更是人类工程技术的伟大成就。

然而，在高层建筑的设计和施工过程中，整体抗倾覆的验算至关重要。

它关系到建筑的安全性和稳定性，一旦出现问题，后果不堪设想。

那什么是高层建筑整体抗倾覆呢？简单来说，就是要确保高层建筑在受到各种外力作用时，不会发生倾倒或翻转的危险。

这就好比我们站立时，如果重心不稳就容易摔倒，而高层建筑也有一个类似的“重心”，如果这个“重心”偏离了支撑的范围，建筑就可能面临倾覆的风险。

为了进行高层建筑整体抗倾覆的验算，我们首先要明确一些关键的因素。

其中，风荷载和地震作用是两个最主要的外力因素。

风在高楼周围形成的压力和吸力，以及地震带来的水平晃动，都会对建筑的稳定性产生巨大影响。

在考虑风荷载时，我们需要根据建筑所在地区的气象数据，确定风的强度、风向等参数。

然后，通过复杂的计算方法，得出风对建筑各个部位的作用力。

这些力的大小和方向会随着高度的变化而有所不同，因为越高的地方，风的影响通常越大。

地震作用则更为复杂。

地震的能量以波动的形式传播，会使地面产生水平和垂直的运动。

对于高层建筑来说，水平地震作用往往是导致倾覆的主要因素。

我们需要根据建筑所在地区的地震设防烈度、场地类别等因素，计算出地震作用的大小和分布。

除了外力因素，建筑自身的结构特征也是抗倾覆验算的重要考量因素。

建筑的形状、高度、重量分布等都会影响其抗倾覆能力。

比如，一个形状规则、重心较低且重量分布均匀的建筑，相对来说抗倾覆能力会更强；而一个形状奇特、重心偏高或者重量分布不均匀的建筑，就需要更加谨慎地进行验算和设计。

在实际的验算过程中，通常会采用一些特定的计算公式和方法。

以常见的方法为例，我们会计算建筑在风荷载和地震作用下产生的倾覆力矩，同时计算建筑自身的抗倾覆力矩。

如果抗倾覆力矩大于倾覆力矩，那么建筑在理论上就是安全的；反之，如果倾覆力矩大于抗倾覆力矩，就需要对建筑的设计进行调整和优化。
