18,pkpm中框架柱及短肢墙地震倾覆力矩百分比

高层建筑结构设计必须检查的计算结果输出信息1、轴压比：主要为控制结构的延性，规范对墙肢和柱均有相应限值要求，见抗规6.3.7和6.4.6。

2、剪重比：主要为控制各楼层最小地震剪力，确保结构安全性，参见《高规》的表3.3.13；地震规范的表5.2.5同。

程序对算出的“楼层最小地震剪力系数”如果不满足规范的要求，将给出是否调整地震剪力的选择。

根据规范组的解释，如果不满足，就应调整结构方案，直到达到规范的值为止，而不能简单的调大地震力。

（A级高度高层建筑的楼层层间抗侧力结构的受剪承载力不宜小于其上一层受剪承载力的80%，不应小于其上一层受剪承载力的65%，B级高度高层建筑的楼层层间抗侧力结构的受剪承载力不宜小于其上一层受剪承载力的75%。

注：楼层层间抗侧力结构受剪承载力是指在所考虑的水平地震作用方向上，该层全部柱及剪力墙的受剪承载力之和。

）见wmass.out3、刚度比：主要为控制结构竖向规则性，以免竖向刚度突变，形成薄弱层。

新抗震规范附录E2.1规定，转换层结构上下层的侧向刚度比不宜大于2。

新高规的4.4.3条规定，抗震设计的高层建筑结构，其楼层侧向刚度不宜小于相临上部楼层侧向刚度的70%或其上相临三层侧向刚度平均值的80%新高规的5.3.7条规定，高层建筑结构计算中，当地下室的顶板作为上部结构嵌固端时，地下室结构的楼层侧向刚度不应小于相邻上部结构楼层侧向刚度的2倍。

新高规的10.2.6条规定,底部大空间剪力墙结构,转换层上部结构与下部结构的侧向刚度,应符合高规附录D 的规定。

D.0.1：底部大空间为一层的部分框支剪力墙结构,可近似采用转换层上、下层结构等效刚度比γ表示转换层上、下层结构刚度的变化,非抗震设计时γ不应大于3,抗震设计时不应大于2D.0.2：底部为2-5层大空间的部分框支剪力墙结构,其转换层下部框架一剪力墙结构的等效侧向刚度与相同或相近高度的上部剪力墙结构的等效侧向刚度比γe宜接近1,非抗震设计时不应大于2,抗震设计时不应大于1.3。

框架柱倾覆力矩百分比概述说明以及解释1. 引言1.1 概述本文旨在介绍和解释框架柱倾覆力矩百分比这一概念，并探讨其在工程设计与加固中的重要性和应用。

框架结构是一种常见的建筑结构类型，其中的柱子起到支撑和稳定结构的作用。

然而，在地震、风灾等自然灾害或其他外部荷载作用下，框架柱可能发生倾覆，从而导致整体结构的破坏。

为了减轻或防止这种情况发生，需要对框架柱倾覆力矩进行分析和计算。

1.2 文章结构本文分为引言、正文和结论三个部分。

在引言部分中，我们将对本文所涉及的内容进行简要概述，并明确文章的目的和意义。

接下来，在正文部分中，我们将详细介绍框架柱倾覆力矩的定义、计算方法以及其百分比指标在工程设计中的意义与作用。

同时，我们也将探讨影响框架柱倾覆力矩百分比的因素，以便更好地理解该指标在实际工程中应具备的条件和影响因素。

最后，在结论部分中，我们将总结框架柱倾覆力矩百分比的重要性，并提出对框架柱设计和加固的建议。

1.3 目的本文旨在揭示框架柱倾覆力矩百分比这一工程指标的重要性和应用场景，为工程师、设计师及相关从业人员提供理论基础和实践指导。

通过深入了解该概念及其计算方法，能够更好地评估并预测框架结构在外部荷载作用下发生倾覆的风险，并采取适当措施进行结构设计和加固，以确保工程安全可靠性。

同时，本文也希望引起更多专家学者对于框架柱倾覆力矩百分比及相关问题的关注，促进相关研究领域的发展和创新。

2. 正文：2.1 框架柱倾覆力矩的定义和计算方法框架柱倾覆力矩是指当外部荷载作用于框架结构时，柱子受到的倾覆力矩。

它是评估结构抗倾覆能力的重要参数之一，对于确保结构的安全性和可靠性至关重要。

计算框架柱倾覆力矩时，首先需要确定柱子受到的外部水平荷载，并考虑荷载的位置和大小。

其次，根据柱子的几何形状、材料特性以及支撑条件等因素，可以使用相关公式或专用软件进行计算。

常用的计算方法包括刚度假设法、等效弯曲刚度法、具体系数法等。

2.2 框架柱倾覆力矩百分比的意义与作用框架柱倾覆力矩百分比是指框架柱倾覆力矩与设计承载力之比，通常以百分比形式表示。

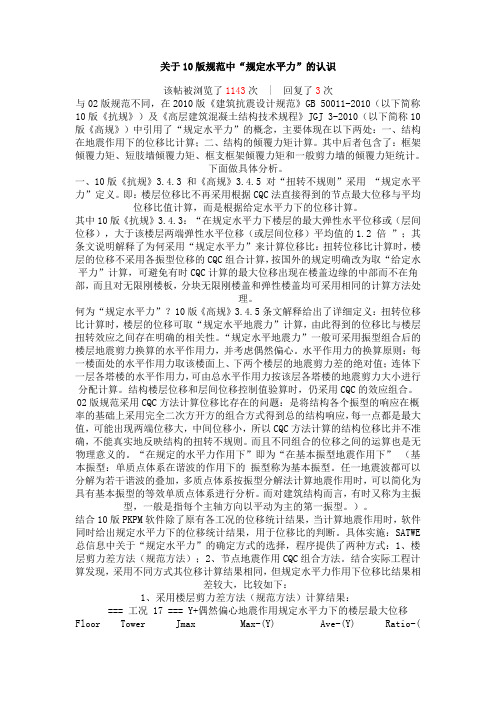

关于10版规范中“规定水平力”的认识该帖被浏览了1143次 | 回复了3次与02版规范不同，在2010版《建筑抗震设计规范》GB 50011-2010（以下简称10版《抗规》）及《高层建筑混凝土结构技术规程》JGJ 3-2010（以下简称10版《高规》）中引用了“规定水平力”的概念，主要体现在以下两处：一、结构在地震作用下的位移比计算；二、结构的倾覆力矩计算。

其中后者包含了：框架倾覆力矩、短肢墙倾覆力矩、框支框架倾覆力矩和一般剪力墙的倾覆力矩统计。

下面做具体分析。

一、10版《抗规》3.4.3 和《高规》3.4.5 对“扭转不规则”采用“规定水平力”定义。

即：楼层位移比不再采用根据CQC法直接得到的节点最大位移与平均位移比值计算，而是根据给定水平力下的位移计算。

其中10版《抗规》3.4.3：“在规定水平力下楼层的最大弹性水平位移或（层间位移），大于该楼层两端弹性水平位移（或层间位移）平均值的1.2 倍”；其条文说明解释了为何采用“规定水平力”来计算位移比：扭转位移比计算时，楼层的位移不采用各振型位移的CQC组合计算，按国外的规定明确改为取“给定水平力”计算，可避免有时CQC计算的最大位移出现在楼盖边缘的中部而不在角部，而且对无限刚楼板，分块无限刚楼盖和弹性楼盖均可采用相同的计算方法处理。

何为“规定水平力”？10版《高规》3.4.5条文解释给出了详细定义：扭转位移比计算时，楼层的位移可取“规定水平地震力”计算，由此得到的位移比与楼层扭转效应之间存在明确的相关性。

“规定水平地震力”一般可采用振型组合后的楼层地震剪力换算的水平作用力，并考虑偶然偏心。

水平作用力的换算原则：每一楼面处的水平作用力取该楼面上、下两个楼层的地震剪力差的绝对值；连体下一层各塔楼的水平作用力，可由总水平作用力按该层各塔楼的地震剪力大小进行分配计算。

结构楼层位移和层间位移控制值验算时，仍采用CQC的效应组合。

02版规范采用CQC方法计算位移比存在的问题：是将结构各个振型的响应在概率的基础上采用完全二次方开方的组合方式得到总的结构响应，每一点都是最大值，可能出现两端位移大，中间位移小，所以CQC方法计算的结构位移比并不准确，不能真实地反映结构的扭转不规则。

框支框架承担的地震倾覆力矩占结构总地震力矩之比例的算法解释一、规范要求：10．2．16 部分框支剪力墙结构的布置应符合下列规定：7 框支框架承担的地震倾覆力矩应小于结构总地震倾覆力矩的50％；二、规范要求的本意：规范条文说明：相比于02规程，此条有两处修改：一。

；二是增加第7款对框支框架承担的倾覆力矩的限制，防止落地剪力墙过少。

三、倾覆力矩算法：以下图的简单对称结构为例说明：1）V*H 求和方式（抗规方法）框架部分按刚度分配的地震倾覆力矩的计算公式in i mj ij c h V M ∑∑===11式中c M ——框架-抗震墙结构在规定的侧向力作用下框架部分分配的地震倾覆力矩；n ——结构层数； m ——框架i 层的柱根数；ij V ——第i 层第j 根框架柱的计算地震剪力； i h ——第i 层层高。

对一根框架柱来讲，根据其平衡条件，21M M h V c += （8） 同样根据平衡条件，此时梁上剪力N V b = （9） 在梁内由梁的平衡条件有Nl l V M b ==2 （10） 则按照抗规方法计算得到的柱倾覆力矩为：Nl M h V M c c 2221'+== （11）2）力学标准方式（即PKPM 中提供的轴力方式）按力学方法计算倾覆力矩，需要先计算合力作用点，然后用底部轴力对合力作用点取距。

SATWE 中的合力作用点计算方法为 ∑∑=ii i o N x N x （5） 其中o x ——x 向合力作用点i N ——x 向规定水平力下各构件的轴力 i x ——柱的x 坐标或者墙柱的中心点x 坐标。

则框架柱承担的倾覆力矩为： ()[]∑=+-=ni yi o ii cx M x x N M 1（6）即倾覆力矩为轴力产生的倾覆力矩与柱底弯矩之和，墙的计算方法与柱相同。

图6所示框剪结构在水平力F 作用下，在框架柱底部产生的轴力为N ，柱底弯矩为1M ，显然框架承担的倾覆力矩应该为：()12122M L L N M c ++= （7）四结论：从计算结果可以看出：1抗规方式算出的柱底部弯矩占结构总弯矩的比例与墙数量的相关性更强（主要跟墙柱的刚度在总刚度的占比有关），而轴力方式算出的柱底部弯矩的占结构总弯矩的比例与墙位置的相关性也有很大关系，甚至占主导的关系（根据轴力计算弯矩时的墙柱与结构合力作用点的距离（即力臂）的有关）。

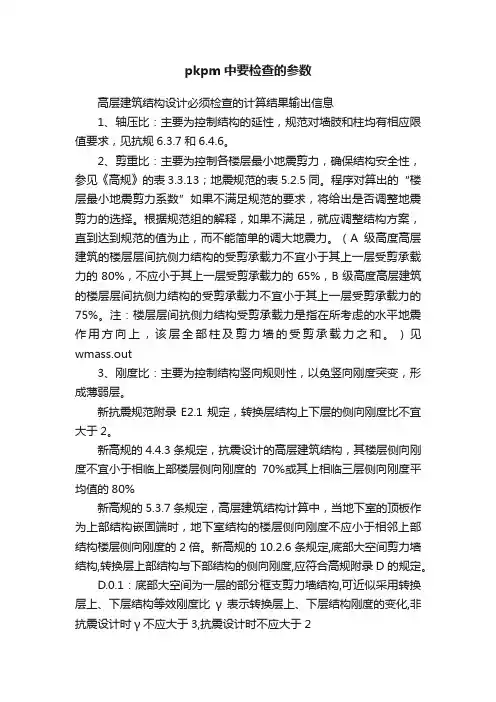

pkpm中要检查的参数高层建筑结构设计必须检查的计算结果输出信息1、轴压比：主要为控制结构的延性，规范对墙肢和柱均有相应限值要求，见抗规6.3.7和6.4.6。

2、剪重比：主要为控制各楼层最小地震剪力，确保结构安全性，参见《高规》的表3.3.13；地震规范的表5.2.5同。

程序对算出的“楼层最小地震剪力系数”如果不满足规范的要求，将给出是否调整地震剪力的选择。

根据规范组的解释，如果不满足，就应调整结构方案，直到达到规范的值为止，而不能简单的调大地震力。

（A级高度高层建筑的楼层层间抗侧力结构的受剪承载力不宜小于其上一层受剪承载力的80%，不应小于其上一层受剪承载力的65%，B级高度高层建筑的楼层层间抗侧力结构的受剪承载力不宜小于其上一层受剪承载力的75%。

注：楼层层间抗侧力结构受剪承载力是指在所考虑的水平地震作用方向上，该层全部柱及剪力墙的受剪承载力之和。

）见wmass.out3、刚度比：主要为控制结构竖向规则性，以免竖向刚度突变，形成薄弱层。

新抗震规范附录E2.1规定，转换层结构上下层的侧向刚度比不宜大于2。

新高规的4.4.3条规定，抗震设计的高层建筑结构，其楼层侧向刚度不宜小于相临上部楼层侧向刚度的70%或其上相临三层侧向刚度平均值的80%新高规的5.3.7条规定，高层建筑结构计算中，当地下室的顶板作为上部结构嵌固端时，地下室结构的楼层侧向刚度不应小于相邻上部结构楼层侧向刚度的2倍。

新高规的10.2.6条规定,底部大空间剪力墙结构,转换层上部结构与下部结构的侧向刚度,应符合高规附录D 的规定。

D.0.1：底部大空间为一层的部分框支剪力墙结构,可近似采用转换层上、下层结构等效刚度比γ表示转换层上、下层结构刚度的变化,非抗震设计时γ不应大于3,抗震设计时不应大于2D.0.2：底部为2-5层大空间的部分框支剪力墙结构,其转换层下部框架一剪力墙结构的等效侧向刚度与相同或相近高度的上部剪力墙结构的等效侧向刚度比γe宜接近1,非抗震设计时不应大于2,抗震设计时不应大于1.3。

一直一来，总是不断有人提出地震倾覆力矩比问题，包括图审单位，设计院总工等。

今天又有家图审单位提出类似问题，说应该每层均满足地震倾覆力矩比50％要求，当然责任人应该首先归《高规》编写者。

1、对于该条，《高规》8.1.3条：抗震设计的框架－剪力墙结构，在基本振型地震作用下，框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50％时，其框架部分的抗震等级应按框架结构采用。

8.1.3条条文解释说明中也没有提起总的地震倾覆力矩是指结构底部（即PKPM地震倾覆力矩比中地面以上第一层）还是每一层。

反倒在《高规》7.1.2条第二款中，涉及短肢剪力墙结构的地震倾覆力矩比，明确提起为总“底部”地震倾覆力矩。

规范原文是：抗震设计时，筒体和一般剪力墙承受的第一振型底部地震倾覆力矩不宜小于结构总底部地震倾覆力矩的50％。

现在产生分歧点就是总地震倾覆力矩和总底部地震倾覆力矩。

2、笔者在过去做设计的过程中，把握尺度有个渐变的过程。

开始是尽量满足每层均达到地震倾覆力矩比50％要求，然后是地面以上第一层满足地震倾覆力矩比50％的要求，再到现在是满足底部加强区满足地震倾覆力矩比50％的要求。

《施岚青》中提起剪力墙的底部加强部位，是指在剪力墙底部的一定高度内，适当提高承载力和加强抗震构造措施。

弯曲型和弯剪型结构的剪力墙，塑性铰一般在墙肢的底部，将塑性铰范围及其以上的一定高度范围作为加强部位，对于避免墙肢剪切破坏、改善整个结构的抗震性能，是非常有用的。

为了剪力墙应具有足够的延性，剪力墙塑性铰出现后，剪力墙底部塑性铰范围内应加强构造措施，提高其抗剪切破坏的能力。

以次类比，把这个概念运用到框架－剪力墙结构中，笔者再联想到06年在杭州做的一个经济适用房小区和一个临安接近100米的高层办公楼，为这个问题电话请教过浙江省城建院的王银根总工程师，他的意见也是最好底部加强区满足50％这个要求，所以笔者在后来的设计过程中，都是按照底部加强区满足50％来控制的。

[转贴]高层结构设计需要控制的六个比值1、轴压比：主要为控制结构的延性，规范对墙肢和柱均有相应限值要求，见抗规6.3.7和6.4.6。

2、剪重比：主要为控制各楼层最小地震剪力，确保结构安全性，见抗规5.2.5。

3、刚度比：主要为控制结构竖向规则性，以免竖向刚度突变，形成薄弱层，见抗规3.4.2。

4、位移比：主要为控制结构平面规则性，以免形成扭转，对结构产生不利影响。

见抗规3.4.2。

5、周期比：主要为控制结构扭转效应，减小扭转对结构产生的不利影响，要求见高规6、刚重比：主要为控制结构的稳定性，以免结构产生滑移和倾覆，要求见高规。

有效质量系数《高规》5.1.13-2层间受剪承载力比《高规》4.4.3 & 5.1.14 《抗规》3.4.3▲见SATWE结果文件wmass.out ,wdisp.out, wzq.out......▲我觉得这些不是第一位的,应该是你的结构方案合理的基础上而要考虑的因素: 当你对于一个高层结构方案电算结束后,首先要看的是结构前几个周期和前几个振型,这是最为关键的!然才开始考虑上述的6要素.因为只有在周期振型合理的基础上,你的方案在概念设计上才算可行的,然后再用其6要素进行结构量方面的控制.▲TBSA6.0在计算结果一栏的下拉菜单中的文本文件中有一个文件名“计算结果汇总”。

▲我觉得这些不是第一位的,应该是你的结构方案合理的基础上而要考虑的因素: 当你对于一个高层结构方案电算结束后,首先要看的是结构前几个周期和前几个振型,这是最为关键的!然才开始考虑上述的6要素.因为只有在周期振型合理的基础上,你的方案在概念设计上才算可行的,然后再用其6要素进行结构量方面的控制.说得好啊，我的老师也有这样提过了啊，可是那个参数不合要求后,怎样进行处理,如结构周期偏大如何处理,等....不知哪里有这方面的详细经验资料介绍?谢谢▲6、刚重比：主要为控制结构的稳定性，以免结构因重力二阶效应过大而失稳倒塌，见高规5.4.4(强条)。

一直一来，总是不断有人提出地震倾覆力矩比问题，包括图审单位，设计院总工等。

今天又有家图审单位提出类似问题，说应该每层均满足地震倾覆力矩比50％要求，当然责任人应该首先归《高规》编写者。

1、对于该条，《高规》8.1.3条：抗震设计的框架－剪力墙结构，在基本振型地震作用下，框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50％时，其框架部分的抗震等级应按框架结构采用。

8.1.3条条文解释说明中也没有提起总的地震倾覆力矩是指结构底部（即PKPM地震倾覆力矩比中地面以上第一层）还是每一层。

反倒在《高规》7.1.2条第二款中，涉及短肢剪力墙结构的地震倾覆力矩比，明确提起为总“底部”地震倾覆力矩。

规范原文是：抗震设计时，筒体和一般剪力墙承受的第一振型底部地震倾覆力矩不宜小于结构总底部地震倾覆力矩的50％。

现在产生分歧点就是总地震倾覆力矩和总底部地震倾覆力矩。

2、笔者在过去做设计的过程中，把握尺度有个渐变的过程。

开始是尽量满足每层均达到地震倾覆力矩比50％要求，然后是地面以上第一层满足地震倾覆力矩比50％的要求，再到现在是满足底部加强区满足地震倾覆力矩比50％的要求。

《施岚青》中提起剪力墙的底部加强部位，是指在剪力墙底部的一定高度内，适当提高承载力和加强抗震构造措施。

弯曲型和弯剪型结构的剪力墙，塑性铰一般在墙肢的底部，将塑性铰范围及其以上的一定高度范围作为加强部位，对于避免墙肢剪切破坏、改善整个结构的抗震性能，是非常有用的。

为了剪力墙应具有足够的延性，剪力墙塑性铰出现后，剪力墙底部塑性铰范围内应加强构造措施，提高其抗剪切破坏的能力。

以次类比，把这个概念运用到框架－剪力墙结构中，笔者再联想到06年在杭州做的一个经济适用房小区和一个临安接近100米的高层办公楼，为这个问题电话请教过浙江省城建院的王银根总工程师，他的意见也是最好底部加强区满足50％这个要求，所以笔者在后来的设计过程中，都是按照底部加强区满足50％来控制的。
