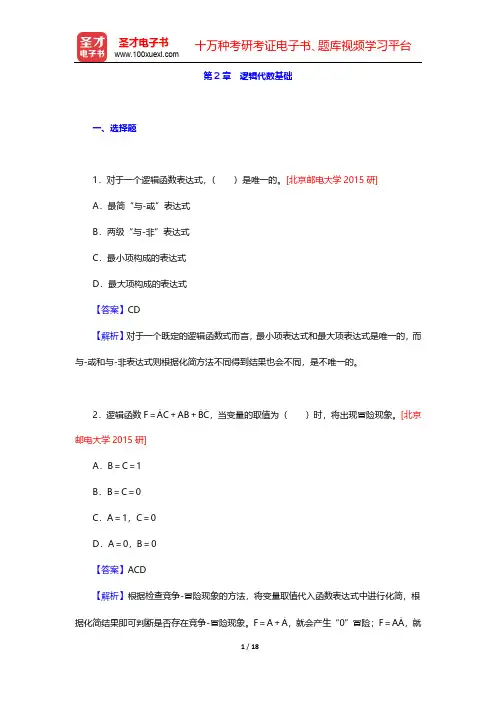

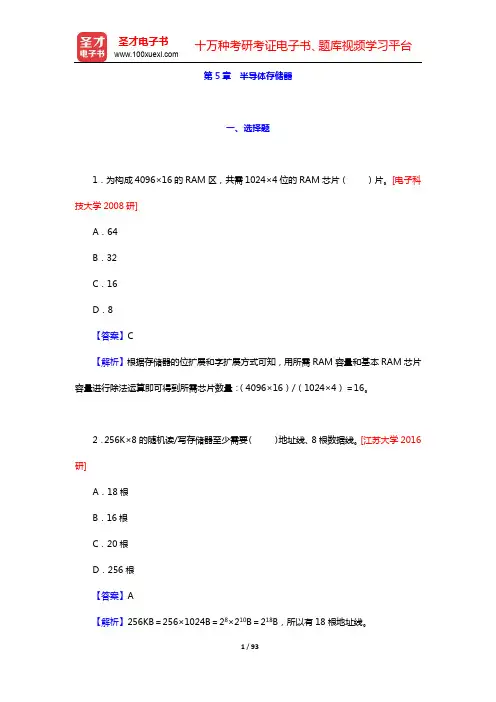

阎石《数字电子技术基础》第6版笔记课后习题考研真题详解

第6章时序逻辑电路一、选择题1．下列逻辑电路中哪个是时序逻辑电路：（）。

[江苏大学2016研]A．二进制译码器B．二进制加法器C．移位寄存器D．数据选择器【答案】C【解析】ABD三项都属于组合逻辑电路，C项移位寄存器是由触发器组成的，具有存储功能，它属于时序逻辑电路。

2．同步时序电路和异步时序电路比较，其差异在于后者（）。

[重庆大学2015研] A．没有触发器B．没有统一的时钟控制C．没有稳定状态D．输出只与内部状态有关【答案】B【解析】A项是组合逻辑电路和时序逻辑电路的区别；C项是无稳态电路与稳态电路的区别；D项是米勒型电路和摩尔型电路的区别。

3．对于状态表6-1，下列说法正确的是：（）。

[北京邮电大学2015研]表6-1A．状态A和B肯定等价B．状态D和E肯定等价C．状态A和C肯定等价D．状态B和F肯定等价【答案】B【解析】根据状态表6-1可知，状态D和E在输入0后，次态都为自身且输出Z＝0，而在输入1后，次态都变为C且输出Z＝0。

所以，可以视为两者状态等价，同样的分析方法用于A、C、D三项，可以发现这三个选项是错误的。

二、填空题1．时序电路中“等价状态”是______，在实际应用中起______作用。

[重庆大学2014研]【答案】相同的输入下，输出相同且次态也相同；化简【解析】状态等价是指在相同的输入变量条件下，次态相同且输出也相同，等价的状态主要用于化简状态转换表，也就是减少电路的状态数量，可以优化构成相应电路的硬件结构。

2．一个模值为6的计数器，状态转移图如图6-1所示，若初始状态为000，则经过100个CP脉冲后，其状态为______。

[北京邮电大学2015研]图6-1【答案】110【解析】每经过一个CP脉冲，计数器的状态按照顺序变化一次，100/6＝16···4，所以经过了100CP脉冲后，计数器循环了16个完整计数周期，然后又进行了4次状态变化，所以此时状态为110。

第6章时序逻辑电路6.1复习笔记本章系统地讲述了时序逻辑电路的工作原理和分析方法、设计方法。

首先讲述了时序逻辑电路在逻辑功能和电路结构上的特点以及分析时序逻辑电路的具体方法和步骤。

然后介绍了移位寄存器、计数器、顺序脉冲发生器等各类时序逻辑电路的工作原理和使用方法。

最后介绍了时序逻辑电路的竞争-冒险现象。

一、概述时序电路称为状态机（简称SM）、有限状态机（FSM）或算法状态机（ASM），工作时在电路的有限个状态间按一定的规律转换，关于时序电路的要点总结如表6-1-1所示。

表6-1-1时序电路要点总结二、时序逻辑电路的分析方法1．同步时序逻辑电路的分析方法分析一个时序电路，就是要求找出电路的状态和输出的状态在输入变量和时钟信号作用下的变化规律。

由于同步时序电路中所有触发器都是在同一个时钟信号操作下工作的，因此分析方法比较简单。

分析同步时序电路时一般按如下步骤进行：（1）由逻辑图得到每个触发器的驱动方程；（2）将驱动方程代入相应触发器的特性方程，得到状态方程；（3）得到整个时序电路的状态方程组；（4）根据逻辑图得到电路的输出方程。

2．时序逻辑电路的状态转换表、状态转换图、状态机流程图和时序图（1）状态转换表：①状态方程和输出方程中代入任意一组输入变量及电路初态的取值；②计算出电路的次态和现态下的输出值；③将其再代入状态方程和输出方程；④得到一组新的次态和输出值；⑤将所有计算结果列成真值表的形式，得到状态转换表。

（2）状态转换图：将电路的各个状态用圆圈表示，状态转换方向用箭头表示。

箭头旁注明状态转换前的输入变量取值和输出值。

输入变量取值通常写在斜线以上，输出值写在斜线以下。

（3）状态机流程图（SM图）：SM图表示在一系列时钟脉冲作用下时序电路状态转换的流程以及每个状态下的输入和输出。

SM图常用图形符号见表6-1-2。

表6-1-2SM图常用图形符号（4）时序图：在输入信号和时钟脉冲序列作用下，电路状态、输出状态随时间变化的波形图称为时序图。

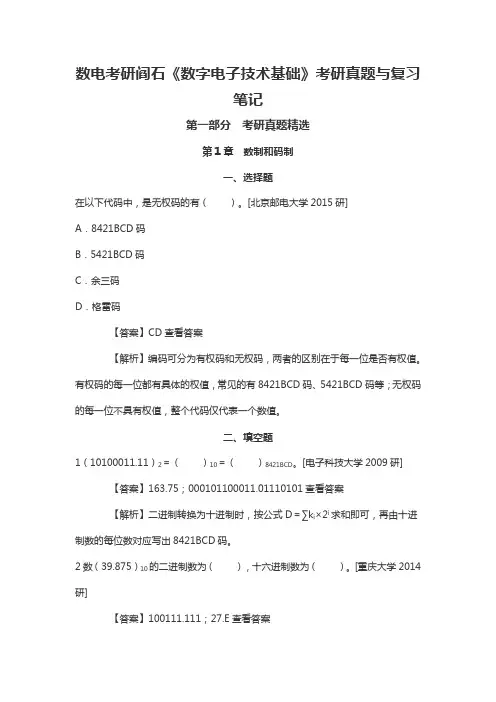

数电考研阎石《数字电子技术基础》考研真题与复习笔记第一部分考研真题精选第1章数制和码制一、选择题在以下代码中，是无权码的有（）。

[北京邮电大学2015研]A．8421BCD码B．5421BCD码C．余三码D．格雷码【答案】CD查看答案【解析】编码可分为有权码和无权码，两者的区别在于每一位是否有权值。

有权码的每一位都有具体的权值，常见的有8421BCD码、5421BCD码等；无权码的每一位不具有权值，整个代码仅代表一个数值。

二、填空题1（10100011.11）2＝（）10＝（）8421BCD。

[电子科技大学2009研] 【答案】163.75；000101100011.01110101查看答案【解析】二进制转换为十进制时，按公式D＝∑k i×2i求和即可，再由十进制数的每位数对应写出8421BCD码。

2数（39.875）10的二进制数为（），十六进制数为（）。

[重庆大学2014研]【答案】100111.111；27.E查看答案【解析】将十进制数转化为二进制数时，整数部分除以2取余，小数部分乘以2取整，得到（39.875）10＝（100111.111）2。

4位二进制数有16个状态，不够4位的，若为整数位则前补零，若为小数位则后补零，即（100111.111）2＝（0010 0111.1110）2＝（27.E）16。

3（10000111）8421BCD＝（）2＝（）8＝（）10＝（）16。

[山东大学2014研]【答案】1010111；127；87；57查看答案【解析】8421BCD码就是利用四个位元来储存一个十进制的数码。

所以可先将8421BCD码转换成10进制再进行二进制，八进制和十六进制的转换。

（1000 0111）8421BCD＝（87）10＝（1010111）22进制转8进制，三位为一组，整数向前补0，因此（001 010 111）2＝（127）8。

同理，2进制转16进制每4位为一组，（0101 0111）2＝（57）16。

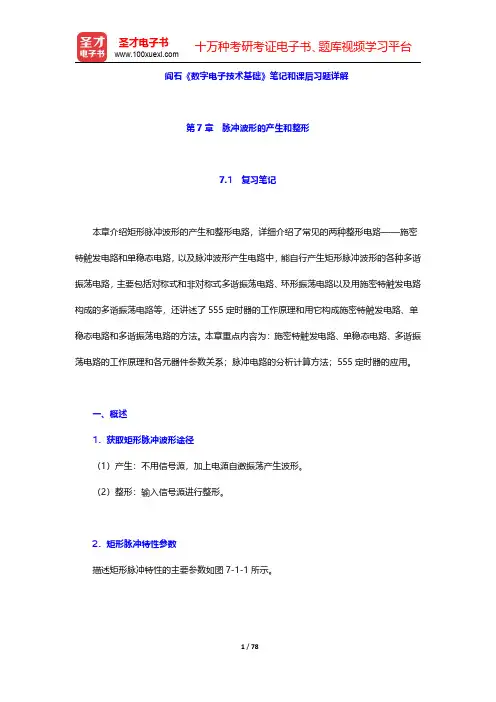

阎石《数字电子技术基础》笔记和课后习题详解第7章脉冲波形的产生和整形7.1复习笔记本章介绍矩形脉冲波形的产生和整形电路，详细介绍了常见的两种整形电路——施密特触发电路和单稳态电路，以及脉冲波形产生电路中，能自行产生矩形脉冲波形的各种多谐振荡电路，主要包括对称式和非对称式多谐振荡电路、环形振荡电路以及用施密特触发电路构成的多谐振荡电路等，还讲述了555定时器的工作原理和用它构成施密特触发电路、单稳态电路和多谐振荡电路的方法。

本章重点内容为：施密特触发电路、单稳态电路、多谐振荡电路的工作原理和各元器件参数关系；脉冲电路的分析计算方法；555定时器的应用。

一、概述1．获取矩形脉冲波形途径（1）产生：不用信号源，加上电源自激振荡产生波形。

（2）整形：输入信号源进行整形。

2．矩形脉冲特性参数描述矩形脉冲特性的主要参数如图7-1-1所示。

图7-1-1描述矩形脉冲特性的主要参数（1）脉冲周期T：周期性脉冲序列中相邻脉冲的时间间隔；（2）脉冲幅度V m：脉冲电压的最大变化幅度；（3）脉冲宽度t w：脉冲前沿0.5V m～脉冲后沿0.5V m的一段时间；（4）上升时间t r：脉冲上升沿0.1V m～0.9V m的时间；（5）下降时间t f：脉冲下降沿0.9V m～0.1V m的时间；（6）占空比q：t w与T的比值。

二、施密特触发器1．施密特触发器的结构和工作原理（1）电路结构：施密特电路是通过公共发射极电阻耦合的两级正反馈放大器，其结构如图7-1-2所示。

（2）电压传输特性：①T1饱和导通时的v E值必低于T2饱和导通时的值，故由截止变为导通的输入电压会高于T1由导通变为截止的输入电压，便可得到图7-1-3所示的电压传输特性；②V T＋：正向阈值电压；V T－：负向阈值电压；|V T＋－V T－|＝ΔV T：回差电压。

图7-1-2施密特触发电路图7-1-3施密特触发特性（3）性能特点：①输入信号从低电平上升的过程中，电路状态转换时对应的输入电平，与输入信号从高电平下降过程中对应的输入转换电平不同；②在电路状态转换时，通过电路内部的正反馈过程使输出电压波形的边沿变得很陡。

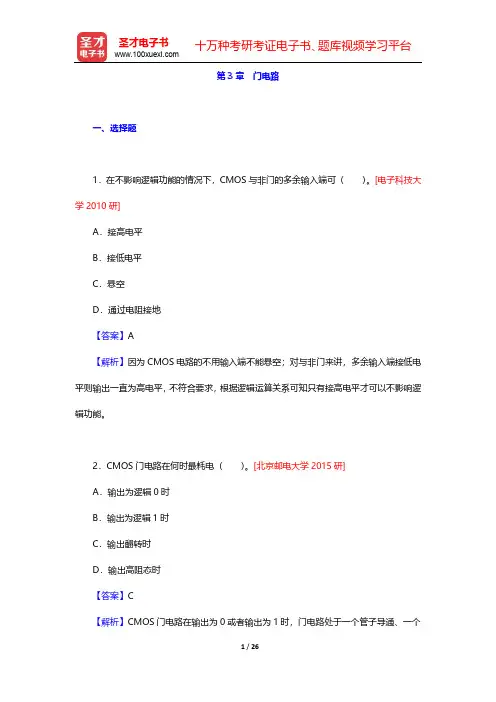

第3章门电路一、选择题1．在不影响逻辑功能的情况下，CMOS与非门的多余输入端可（）。

[电子科技大学2010研]A．接高电平B．接低电平C．悬空D．通过电阻接地【答案】A【解析】因为CMOS电路的不用输入端不能悬空；对与非门来讲，多余输入端接低电平则输出一直为高电平，不符合要求，根据逻辑运算关系可知只有接高电平才可以不影响逻辑功能。

2．CMOS门电路在何时最耗电（）。

[北京邮电大学2015研]A．输出为逻辑0时B．输出为逻辑1时C．输出翻转时D．输出高阻态时【答案】C【解析】CMOS门电路在输出为0或者输出为1时，门电路处于一个管子导通、一个管子截止的工作状态，功耗很低；CMOS三态门电路输出高阻态时，两只管子都截止，功耗很低，以上都属于静态工作状态。

输出翻转时属于动态工作状态，CMOS门电路的动态功耗比静态功耗要大很多。

3．若干个门电路的输出可以直接连在一起的是（）。

[北京邮电大学2015研]A．ECL门B．三态门C．OC门D．任意逻辑门【答案】ABC【解析】ECL门输出直接连在一起可以实现线或；三态门输出直接连在一起可以实现总线结构；OC门输出直接连在一起可以实现线与；而普通逻辑门输出端直接连在一起会导致电平紊乱甚至电路烧毁等问题。

4．下列说法中正确的有（）。

[北京邮电大学2016研]A．三态门具有高电平、低电平和高阻输出三种状态B．三态门的输出端不能直接并联C．三态门的输出端可以直接并联D．三态门的输出端并联时需要连接上拉电阻【答案】AC【解析】三态输出门电路的输出除了有高电平、低电平两个状态外，还有第三个状态——高阻态。

三态门的输出可以直接并联在一起实现总线结构，并联时不需要额外接上拉电阻。

5．下列逻辑门中，不能实现L＝A＿＋B＿的是（）。

[山东大学2018研]A．B．C．【答案】B【解析】A项与非门其中一个输入端直接接了电源，所以实现的逻辑功能为（AB）′＝A′＋B′；B项或非门一个输入端接地，实现（A＋B）′即A′B′；C项与非门实现的逻辑功能与A项相同。

第8章数-模和模-数转换8.1复习笔记本章系统讲授了数-模转换（D/A转换）和模-数转换（A/D转换）的基本原理和常见的典型电路。

在数-模转换电路中，介绍了几个重要的数-模转化器；在模-数转换电路中，介绍了模-数转换的一般原理和步骤，然后分别介绍了取样保持电路和模-数转换器的主要类型。

最后讨论了转换精度与转换速度的问题。

一、概述模-数转换与数-模转换的概念及分类见表8-1-1。

表8-1-1模-数转换与数-模转换的概念及分类二、D/A转换器的电路结构和工作原理1．权电阻网络D/A转换器图8-1-1是4位权电阻网络D/A转换器原理图，由权电阻网络、4个模拟开关和1个求和放大器组成。

图8-1-1权电阻网络D/A 转换器反馈电阻取R/2时输出电压：321032104(2222)2REF O V v d d d d =-+++n 位权电阻网络D/A 转换器，反馈电阻取R/2时输出电压：12101210(22...22)22n n REF REF O n n n n n V V v d d d d D ----=-++++=-其中D n 为输入的数字量，D n 的范围为0～（2n －1）。

2．倒T 形电阻网络D/A 转换器如图8-1-2所示，倒T 形电阻网络D/A 转换器中只有R 、2R 两种阻值的电阻，克服了权电阻网络D/A 转换器中电阻阻值相差太大的缺点，这给集成电路的设计和制作带来了很大的方便。

图8-1-2倒T 形电阻网络D/A 转换器在求和放大器的反馈电阻阻值等于R 的条件下，输出电压：321032104(2222)2REF O V v Ri d d d d ∑=-=-+++n 位输入的倒T 形电阻网络D/A 转换器，在求和放大器的反馈电阻阻值为R 的条件下，输出模拟电压：12101210(22...22)22n n REF REF O n n n n n V V v d d d d D ----=-++++=-其中D n 为输入的数字量，D n 的范围为0～（2n －1）。

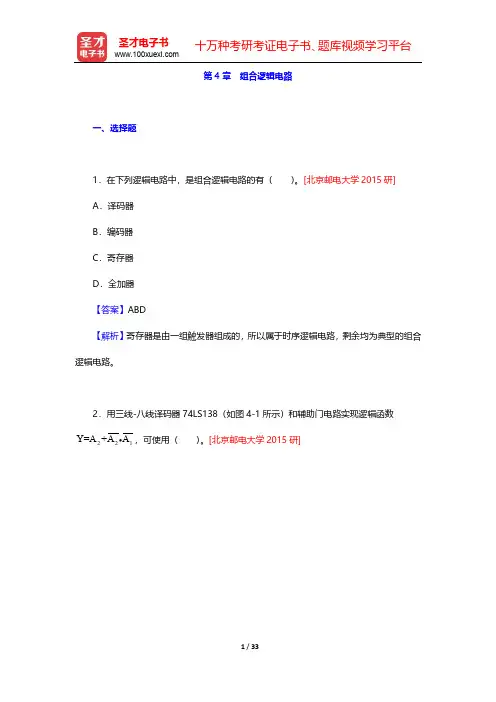

第4章组合逻辑电路一、选择题1．在下列逻辑电路中，是组合逻辑电路的有（）。

[北京邮电大学2015研]A．译码器B．编码器C．寄存器D．全加器【答案】ABD【解析】寄存器是由一组触发器组成的，所以属于时序逻辑电路，剩余均为典型的组合逻辑电路。

2．用三线-八线译码器74LS138（如图4-1所示）和辅助门电路实现逻辑函数Y=A+A A，可使用（）。

[北京邮电大学2015研]221图4-1A ．与非门，014567Y=Y Y Y Y Y YB ．与门，23Y=Y YC ．或门，23Y=Y Y +D ．或门，014567Y=Y Y Y Y Y Y +++++【答案】A【解析】将逻辑函数式Y 转换为最小项之和的形式，Y ＝Y 0＋Y 1＋Y 4＋Y 5＋Y 6＋Y 7，而译码器的输出为Y i ′，所以要对逻辑函数式进行变换，得到符合译码器输出信号的形式组合后，添加辅助的与非门即可。

3．图4-2中能实现函数F ＝A ＿B ＋BC ＿的电路为（ ）。

[中国海洋大学2019研]图4-2A．电路（a）B．电路（b）C．电路（c）D．都不是【答案】C【解析】将逻辑函数式转换为F的最小项之和的形式，然后对逻辑函数式进行变换，得到符合译码器输出信号的形式组合后可知C可实现。

电路（a）和电路（b）均实现AC＋B′。

二、填空题如图4-3所示电路为4选1数据选择器构成的组合电路，写出其输出端的最简与或式F ＝（）。

[北京邮电大学2015研]图4-3【答案】F＝[C′（A1′A0′）＋C′（A1′A0）＋1（A1A0′）＋C′（A1A0）]【解析】根据数据选择器的逻辑函数式进行相应输入位的书写即可。

三、分析题1．分析图示逻辑电路，求输出Y（A，B，C）的最小项之和表达式（用∑m的形式表示）。

4选1数据选择器的功能表如图4-4所示。

[山东大学2017研]图4-4 4选1数据选择器表4-1 4选1数据选择器功能表解：Y＝A′B′C′＋A′B·1＋AB′C′＋ABC＝A′B′C′＋A′B·（C′＋C）＋AB′C′＋ABC＝∑m（0，2，3，4，6）2．用一片3线-8线译码器74LS138和其他必要的门电路实现函数F（A，B，C）＝AB ＋AC。
