使用鸿业市政道路9.0软件常见问题的总结（8）（本部分针对道路平面编辑，涉及渠化加宽与标准土方断面定义，港湾停靠站、右转车道、平曲线参数标注、出表设置及出表等内容。

）1. 路幅板块有增减或者宽度有变化时，平面如何设计？答：可利用【平面编辑】-【渠化与变宽】来进行设计。

可根据路幅实际选择渠化变宽的方式。

2. 【平面编辑】-【渠化与变宽】-【路幅变宽】的操作步骤是什么？答：路幅板块有增减或者宽度发生变化，且左右对称时，可利用【平面编辑】-【渠化与变宽】-【路幅变宽】进行平面处理。

以下图为例：操作步骤如下：点击【平面编辑】-【渠化与变宽】-【路幅变宽】，根据命令行提示：选择道路桩号任意位置，出现下述内容：U n Re g i st er ed点击 “确定”，平面渠化效果如下：3. 平面中遇到桥涵等信息如何绘制？答：使用【平面编辑】-【辅助设施】-【道路桥涵】进行绘制。

4. 平面编辑时如何利用软件绘制右转车道？答：可通过【平面编辑】-【路口处理】-【右转车道】进行绘制，操作如下：点击菜单后根据操作，以下图中十字相交道路为例，点选对应位置：选择完成后，软件自动出现如下界面：Un Re gi e确定后，软件出现提示，根据提示选择Y 确定后，生成如下结果：相同方法，可以对交叉进行右转车道设计后效果如下：5. 平面编辑时如何利用软件绘制港湾停靠站？答：可通过【平面编辑】-【辅助设施】-【港湾停靠站】进行绘制，操作如下：根据命令行提示，绘制港湾停靠站。

效果如下图所示：e i st e r ed6. 利用软件绘制港湾停靠站时，命令行出现如下提示，是什么原因？答：是由于标注时进行了如下设置引起的：①在【平面编辑】-【辅助设施】-【港湾停靠站】中勾选了； ②在【平面】-【桩号】-【桩号标注设置】中勾选了。

7. 平曲线参数标注的格式如何修改？ 答：使用【平曲线参数标注（new）】，可以修改文字样式及标注方式。

8. 【绘平曲线交点】后，各交点的测量坐标如何以表格的形式表示？ 答：使用【表类】-【平曲线表】会按照交点顺序出表。

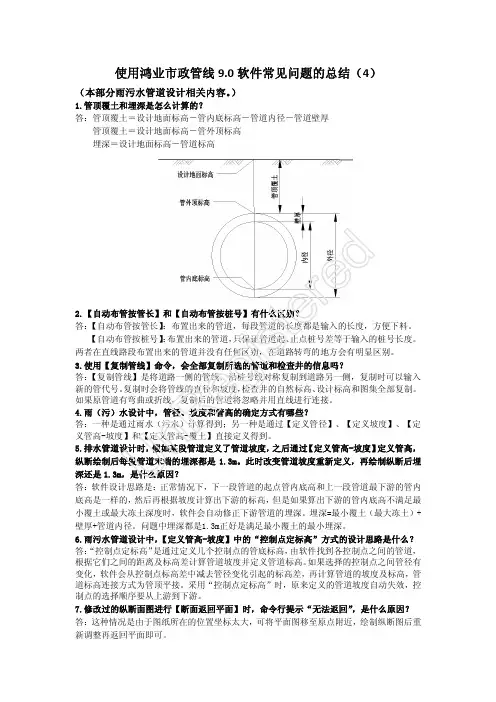

使用鸿业市政管线9.0软件常见问题的总结（4）（本部分雨污水管道设计相关内容。

）1.管顶覆土和埋深是怎么计算的？答：管顶覆土＝设计地面标高－管内底标高－管道内径－管道壁厚管顶覆土＝设计地面标高－管外顶标高埋深＝设计地面标高－管道标高2.【自动布管按管长】和【自动布管按桩号】有什么区别？ 答：【自动布管按管长】：布置出来的管道，每段管道的长度都是输入的长度，方便下料。

【自动布管按桩号】：布置出来的管道，只保证管道起、止点桩号差等于输入的桩号长度。

两者在直线路段布置出来的管道并没有任何区别，在道路转弯的地方会有明显区别。

3.使用【复制管线】命令，会全部复制所选的管道和检查井的信息吗？ 答：【复制管线】是将道路一侧的管线，沿桩号线对称复制到道路另一侧，复制时可以输入新的管代号。

复制时会将管线的直径和坡度，检查井的自然标高、设计标高和图集全部复制。

如果原管道有弯曲或折线，复制后的管道将忽略并用直线进行连接。

4.雨（污）水设计中，管径、坡度和管高的确定方式有哪些？ 答：一种是通过雨水（污水）计算得到；另一种是通过【定义管径】、【定义坡度】、【定义管高-坡度】和【定义管高-覆土】直接定义得到。

5.排水管道设计时，假如某段管道定义了管道坡度，之后通过【定义管高-坡度】定义管高，纵断绘制后每段管道末端的埋深都是1.3m。

此时改变管道坡度重新定义，再绘制纵断后埋深还是1.3m，是什么原因？答：软件设计思路是：正常情况下，下一段管道的起点管内底高和上一段管道最下游的管内底高是一样的，然后再根据坡度计算出下游的标高，但是如果算出下游的管内底高不满足最小覆土或最大冻土深度时，软件会自动修正下游管道的埋深。

埋深=最小覆土（最大冻土）+壁厚+管道内径。

问题中埋深都是1.3m正好是满足最小覆土的最小埋深。

6.雨污水管道设计中，【定义管高-坡度】中的“控制点定标高”方式的设计思路是什么？ 答：“控制点定标高”是通过定义几个控制点的管底标高，由软件找到各控制点之间的管道，根据它们之间的距离及标高差计算管道坡度并定义管道标高。

鸿业市政管线9.0设计操作流程以下先是以雨水管为例，污水管相似，只是从另一个下拉菜单中选取1、定义道路中心线：先画出一条线段来→平面→定义道路中心线→选取线段→确定如果路不直，需要用多条中心线段2、定义道路桩号：平面→道路桩号→定义桩号→选取中心线→确定→选取基点→起始桩号0→图中箭头所示方向（如朝西）→减小S（增加不选）→桩号代号000/道路名称：XX大街→确认3、标注道路桩号：平面→道路桩号→自动标注桩号4、绘制道路：平面→道路绘制→简绘道路0.6→线转道路→点击中心线→确定5、布置管线：雨水→平面管线→自动布管按管长→管线号（自己定义如YL/YR）/二级钢筋混凝土管/管顶最小覆土0.7m/检查井形状：圆形/管道规格1000，坡度0.0008（千分之八）→确定→回车起始布管→输入桩号（如100）→输入起点检查井与桩号距离（如11.25）→输入管道起点布置方向→回车逐段布置→输入管道长度（如35）→输入管径（如800）→输入坡度（如0.0008）→回车继续逐段布置也可以选择z自动布置→输入管道长度（如35）→输入本次布管最大桩号（这个之前一定要算好，少写了米数的话会布不上，然后用交互布管也可以，多写的话应该会正好，如果多一点点的话，就用节点移动来修改，这个的做法见下面）如果用了自动布管，有一些管的节点位置不合适，需要进行节点移动修改雨水→管线整理→节点移动d→选择节点→线上移动x→选择拖动方向（只需向左向右任意一个方向点一下即可）→移动距离（如5）→退出即可6、管的末端设置出水口雨水→布置井类→排出口→八字形→选那条排出口管道→确定7、预埋管：（一般在工厂和十字路口处才会有，而且一般管的另一端不会有检查井）雨水→布预埋管→预埋管站点是否布置检查井n否→选择检查井→选择平行线x→选平行线（一般是路中心线）→再选择管道方向→输入预埋管长度→预埋管直径→预埋管坡度（注意这里是按千分数算的，就是输入2就是0.002）→井连接处标高（旁边的地形图上附近有标）→标注点（可输入可不输）8、井编号雨水→节点编号→主节点编号→选择起点井（最左边，虽然右边是上游，不过这个因图而论）→选择重点井（最右边）→输入起点编号1→如果设置成功的话井是应该会闪烁的（注意鼠标应该点到井沿上才算选中它）9、定沉泥井雨水→定沉泥井→隔一落底井y→起点是从第一个沉泥井开始→选择终点井→如果闪烁则设置成功10、标管径数据雨水→编辑标注→标线中管径→点要标的管径线即可（如果标高和坡度确定了以后，流向自然就确定了）11、线性标注CAD的标注→线性标注（主要是标注一些距离，如管道距离路缘石的距离）12、布雨水口雨水→布雨水口→边沟式双箅雨水口→手动选点布置z→用鼠标在图上选点，左键布上→在调整一下方向即可（注意雨水口的连接管方向要与水流相一致）雨水→接雨水口→回车自动连接→坡度0.01→管径300→选择要连接的雨水口和检查井→回车结束（路口处一个井布置两个雨水口）13、标注位置标注→测量坐标标注→点住一个点，拉过线来点中一个空白处即可14、标设计管内底标高先计算：由上游最初的井开始，例如32号井的设计路面标高为14.53m（地形图上附近的大约取一个值），管径600mm=0.6m，管厚加覆土厚度约为1m，则管道埋深初步设为1.6m，则设计管内底标高为14.53-1.6=12.93m。

鸿业市政管线9.0设计操作流程以下先是以雨水管为例，污水管相似，只是从另一个下拉菜单中选取1、定义道路中心线：先画出一条线段来→平面→定义道路中心线→选取线段→确定如果路不直，需要用多条中心线段2、定义道路桩号：平面→道路桩号→定义桩号→选取中心线→确定→选取基点→起始桩号0→图中箭头所示方向（如朝西）→减小S（增加不选）→桩号代号000/道路名称：XX大街→确认3、标注道路桩号：平面→道路桩号→自动标注桩号4、绘制道路：平面→道路绘制→简绘道路0.6→线转道路→点击中心线→确定5、布置管线：雨水→平面管线→自动布管按管长→管线号（自己定义如YL/YR）/二级钢筋混凝土管/管顶最小覆土0.7m/检查井形状：圆形/管道规格1000，坡度0.0008（千分之八）→确定→回车起始布管→输入桩号（如100）→输入起点检查井与桩号距离（如11.25）→输入管道起点布置方向→回车逐段布置→输入管道长度（如35）→输入管径（如800）→输入坡度（如0.0008）→回车继续逐段布置也可以选择z自动布置→输入管道长度（如35）→输入本次布管最大桩号（这个之前一定要算好，少写了米数的话会布不上，然后用交互布管也可以，多写的话应该会正好，如果多一点点的话，就用节点移动来修改，这个的做法见下面）如果用了自动布管，有一些管的节点位置不合适，需要进行节点移动修改雨水→管线整理→节点移动d→选择节点→线上移动x→选择拖动方向（只需向左向右任意一个方向点一下即可）→移动距离（如5）→退出即可6、管的末端设置出水口雨水→布置井类→排出口→八字形→选那条排出口管道→确定7、预埋管：（一般在工厂和十字路口处才会有，而且一般管的另一端不会有检查井）雨水→布预埋管→预埋管站点是否布置检查井n否→选择检查井→选择平行线x→选平行线（一般是路中心线）→再选择管道方向→输入预埋管长度→预埋管直径→预埋管坡度（注意这里是按千分数算的，就是输入2就是0.002）→井连接处标高（旁边的地形图上附近有标）→标注点（可输入可不输）8、井编号雨水→节点编号→主节点编号→选择起点井（最左边，虽然右边是上游，不过这个因图而论）→选择重点井（最右边）→输入起点编号1→如果设置成功的话井是应该会闪烁的（注意鼠标应该点到井沿上才算选中它）9、定沉泥井雨水→定沉泥井→隔一落底井y→起点是从第一个沉泥井开始→选择终点井→如果闪烁则设置成功10、标管径数据雨水→编辑标注→标线中管径→点要标的管径线即可（如果标高和坡度确定了以后，流向自然就确定了）11、线性标注CAD的标注→线性标注（主要是标注一些距离，如管道距离路缘石的距离）12、布雨水口雨水→布雨水口→边沟式双箅雨水口→手动选点布置z→用鼠标在图上选点，左键布上→在调整一下方向即可（注意雨水口的连接管方向要与水流相一致）雨水→接雨水口→回车自动连接→坡度0.01→管径300→选择要连接的雨水口和检查井→回车结束（路口处一个井布置两个雨水口）13、标注位置标注→测量坐标标注→点住一个点，拉过线来点中一个空白处即可14、标设计管内底标高先计算：由上游最初的井开始，例如32号井的设计路面标高为14.53m（地形图上附近的大约取一个值），管径600mm=0.6m，管厚加覆土厚度约为1m，则管道埋深初步设为1.6m，则设计管内底标高为14.53-1.6=12.93m。

鸿业市政管线9.0设计操作流程以下先是以雨水管为例，污水管相似，只是从另一个下拉菜单中选取1、定义道路中心线：先画出一条线段来→平面→定义道路中心线→选取线段→确定如果路不直，需要用多条中心线段2、定义道路桩号：平面→道路桩号→定义桩号→选取中心线→确定→选取基点→起始桩号0→图中箭头所示方向（如朝西）→减小S（增加不选）→桩号代号000/道路名称：XX大街→确认3、标注道路桩号：平面→道路桩号→自动标注桩号4、绘制道路：平面→道路绘制→简绘道路0.6→线转道路→点击中心线→确定5、布置管线：雨水→平面管线→自动布管按管长→管线号（自己定义如YL/YR）/二级钢筋混凝土管/管顶最小覆土0.7m/检查井形状：圆形/管道规格1000，坡度0.0008（千分之八）→确定→回车起始布管→输入桩号（如100）→输入起点检查井与桩号距离（如11.25）→输入管道起点布置方向→回车逐段布置→输入管道长度（如35）→输入管径（如800）→输入坡度（如0.0008）→回车继续逐段布置也可以选择z自动布置→输入管道长度（如35）→输入本次布管最大桩号（这个之前一定要算好，少写了米数的话会布不上，然后用交互布管也可以，多写的话应该会正好，如果多一点点的话，就用节点移动来修改，这个的做法见下面）如果用了自动布管，有一些管的节点位置不合适，需要进行节点移动修改雨水→管线整理→节点移动d→选择节点→线上移动x→选择拖动方向（只需向）→退出即可5左向右任意一个方向点一下即可）→移动距离（如．6、管的末端设置出水口雨水→布置井类→排出口→八字形→选那条排出口管道→确定7、预埋管：（一般在工厂和十字路口处才会有，而且一般管的另一端不会有检查井）雨水→布预埋管→预埋管站点是否布置检查井n否→选择检查井→选择平行线x→选平行线（一般是路中心线）→再选择管道方向→输入预埋管长度→预埋管直径→预埋管坡度（注意这里是按千分数算的，就是输入2就是0.002）→井连接处标高（旁边的地形图上附近有标）→标注点（可输入可不输）8、井编号雨水→节点编号→主节点编号→选择起点井（最左边，虽然右边是上游，不过这个因图而论）→选择重点井（最右边）→输入起点编号1→如果设置成功的话井是应该会闪烁的（注意鼠标应该点到井沿上才算选中它）9、定沉泥井雨水→定沉泥井→隔一落底井y→起点是从第一个沉泥井开始→选择终点井→如果闪烁则设置成功10、标管径数据雨水→编辑标注→标线中管径→点要标的管径线即可（如果标高和坡度确定了以后，流向自然就确定了）11、线性标注CAD的标注→线性标注（主要是标注一些距离，如管道距离路缘石的距离）12、布雨水口雨水→布雨水口→边沟式双箅雨水口→手动选点布置z→用鼠标在图上选点，左键布上→在调整一下方向即可（注意雨水口的连接管方向要与水流相一致）雨水→接雨水口→回车自动连接→坡度0.01→管径300→选择要连接的雨水口和检查井→回车结束（路口处一个井布置两个雨水口）、标注位置13．标注→测量坐标标注→点住一个点，拉过线来点中一个空白处即可14、标设计管内底标高先计算：由上游最初的井开始，例如32号井的设计路面标高为14.53m（地形图上附近的大约取一个值），管径600mm=0.6m，管厚加覆土厚度约为1m，则管道埋深初步设为1.6m，则设计管内底标高为14.53-1.6=12.93m。

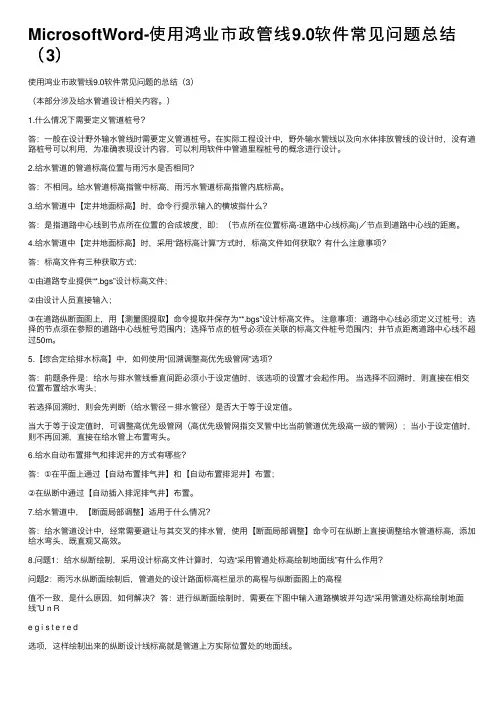

MicrosoftWord-使⽤鸿业市政管线9.0软件常见问题总结（3）使⽤鸿业市政管线9.0软件常见问题的总结（3）（本部分涉及给⽔管道设计相关内容。

）1.什么情况下需要定义管道桩号？答：⼀般在设计野外输⽔管线时需要定义管道桩号。

在实际⼯程设计中，野外输⽔管线以及向⽔体排放管线的设计时，没有道路桩号可以利⽤，为准确表现设计内容，可以利⽤软件中管道⾥程桩号的概念进⾏设计。

2.给⽔管道的管道标⾼位置与⾬污⽔是否相同？答：不相同。

给⽔管道标⾼指管中标⾼，⾬污⽔管道标⾼指管内底标⾼。

3.给⽔管道中【定井地⾯标⾼】时，命令⾏提⽰输⼊的横坡指什么？答：是指道路中⼼线到节点所在位置的合成坡度，即：（节点所在位置标⾼-道路中⼼线标⾼)／节点到道路中⼼线的距离。

4.给⽔管道中【定井地⾯标⾼】时，采⽤“路标⾼计算”⽅式时，标⾼⽂件如何获取？有什么注意事项？答：标⾼⽂件有三种获取⽅式：①由道路专业提供“*.bgs”设计标⾼⽂件；②由设计⼈员直接输⼊；③在道路纵断⾯图上，⽤【测量图提取】命令提取并保存为“*.bgs”设计标⾼⽂件。

注意事项：道路中⼼线必须定义过桩号；选择的节点须在参照的道路中⼼线桩号范围内；选择节点的桩号必须在关联的标⾼⽂件桩号范围内；井节点距离道路中⼼线不超过50m。

5.【综合定给排⽔标⾼】中，如何使⽤“回溯调整⾼优先级管⽹”选项？答：前题条件是：给⽔与排⽔管线垂直间距必须⼩于设定值时，该选项的设置才会起作⽤。

当选择不回溯时，则直接在相交位置布置给⽔弯头；若选择回溯时，则会先判断（给⽔管径－排⽔管径）是否⼤于等于设定值。

当⼤于等于设定值时，可调整⾼优先级管⽹（⾼优先级管⽹指交叉管中⽐当前管道优先级⾼⼀级的管⽹）；当⼩于设定值时，则不再回溯，直接在给⽔管上布置弯头。

6.给⽔⾃动布置排⽓和排泥井的⽅式有哪些？答：①在平⾯上通过【⾃动布置排⽓井】和【⾃动布置排泥井】布置；②在纵断中通过【⾃动插⼊排泥排⽓井】布置。

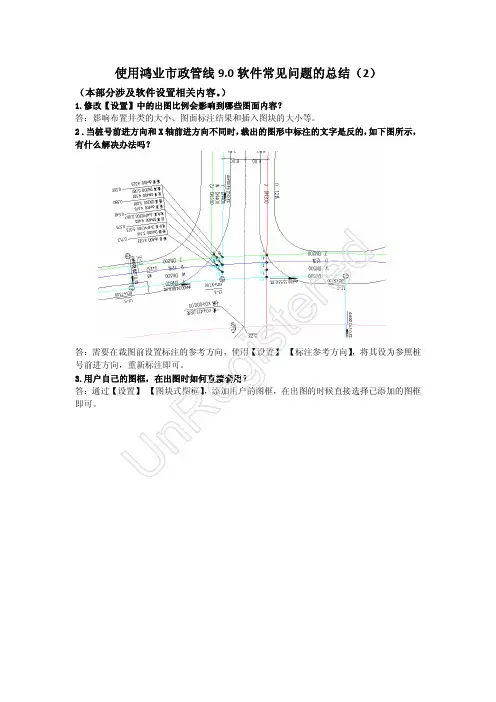

使用鸿业市政管线9.0软件常见问题的总结（2）（本部分涉及软件设置相关内容。

）1.修改【设置】中的出图比例会影响到哪些图面内容？答：影响布置井类的大小、图面标注结果和插入图块的大小等。

2 .当桩号前进方向和X 轴前进方向不同时，裁出的图形中标注的文字是反的，如下图所示，有什么解决办法吗？答：需要在裁图前设置标注的参考方向，使用【设置】-【标注参考方向】，将其设为参照桩号前进方向，重新标注即可。

3.用户自己的图框，在出图时如何直接套用？ 答：通过【设置】-【图块式图框】，添加用户的图框，在出图的时候直接选择已添加的图框即可。

Un Re gi st er ed4.在纵断图上节点标高不一样，但坡度均显示为0，如下图所示，是什么原因？答：这是由于在【设置】-【管线标注】中，“管长管坡”页面中的“管坡标注单位”设成“小数”且保留小数位位数的影响，舍去了后面的数值，所以显示为0。

如下图所示，将它改为“‰”千分数，重新绘制纵断图即可。

5.设置了纵断表头里的内容，重新绘制时，设置没有生效，如何解决？ 答：出现这样的情况，有两方面的原因引起：①由于设置表头时表格类别没有选对，雨水、污水应该选择排水来进行设置。

雨水、污水（雨污合绘）指雨污混合管道断面的纵断表头设置。

②如果第一种设置正确，那么可能是设置好的纵断表头在存盘的时候出现错误，这时可以打开一张新的空白图，重新设置纵断表头并存盘，然后回到当前图中即可。

6.沉泥井下沉高度默认0.5m，在哪里可以设置？答：可通过【设置】-【默认参数】中修改沉泥井下沉高度。

Un Re gi st er ed7.如何将图面上空心雨水井替换为带十字的雨水井？ 答：可通过【默认参数】中排水节点设置，在下拉菜单中进行切换选择，然后勾选下面的“应用到当前图”，确定即可。

8.使用软件时经常提示“工程名信息混乱”是什么原因，如何解决？答：这个问题是由于在布局空间使用了“设工程名”或“出图比例”这两个功能。

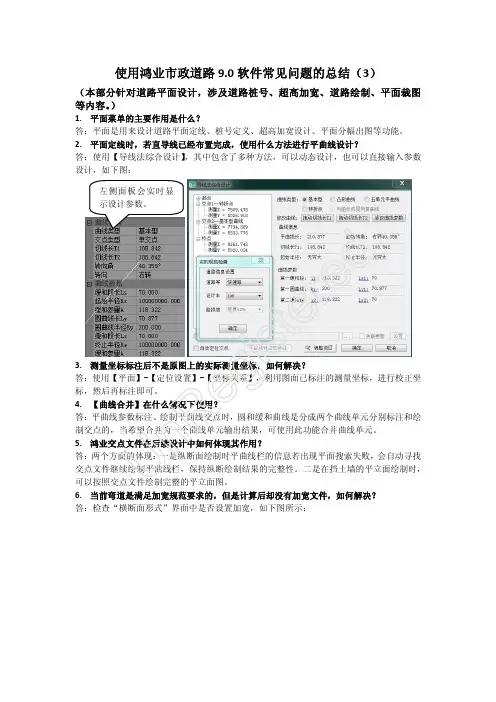

使用鸿业市政道路9.0软件常见问题的总结（3）（本部分针对道路平面设计，涉及道路桩号、超高加宽、道路绘制、平面裁图等内容。

）1. 平面菜单的主要作用是什么？答：平面是用来设计道路平面定线、桩号定义、超高加宽设计、平面分幅出图等功能。

2. 平面定线时，若直导线已经布置完成，使用什么方法进行平曲线设计？ 答：使用【导线法综合设计】，其中包含了多种方法，可以动态设计，也可以直接输入参数设计，如下图：3. 测量坐标标注后不是原图上的实际测量坐标，如何解决？答：使用【平面】-【定位设置】-【坐标关系】，利用图面已标注的测量坐标，进行校正坐标，然后再标注即可。

4. 【曲线合并】在什么情况下使用？答：平曲线参数标注、绘制平曲线交点时，圆和缓和曲线是分成两个曲线单元分别标注和绘制交点的，当希望合并为一个曲线单元输出结果，可使用此功能合并曲线单元。

5. 鸿业交点文件在后续设计中如何体现其作用？答：两个方面的体现：一是纵断面绘制时平曲线栏的信息若出现平面搜索失败，会自动寻找交点文件继续绘制平曲线栏，保持纵断绘制结果的完整性。

二是在挡土墙的平立面绘制时，可以按照交点文件绘制完整的平立面图。

6. 当前弯道是满足加宽规范要求的，但是计算后却没有加宽文件，如何解决？答：检查“横断面形式”界面中是否设置加宽，如下图所示：Un Re gi st er ed7. 已经做好的道路中心线如何应用到鸿业道路中？答：使用【中心线定义】将道路中心线识别到软件默认的中心线图层。

8. 使用【中心线定义】时，被选对象有什么限制条件？答：一是所有被选线型不能是PL 线；二是所有被选线型不能有Z 值；三是所有被选线型必须是连续且不能有重合的。

9. 道路中心线默认的图层颜色和线型、线宽能否修改？ 答：可以修改，在【设置】-【图层设置】中修改：10. 设计好的圆曲线半径不合理，需要修改，如何操作？答：可再次打开上次使用的线型设计菜单，重新设计以修改曲线参数。

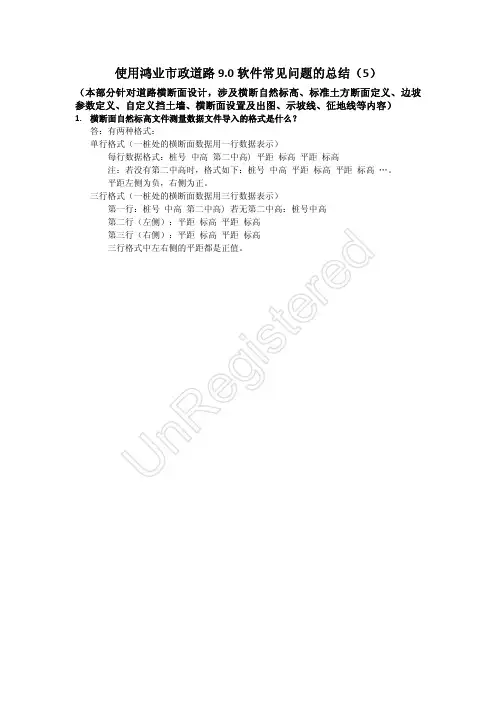

使用鸿业市政道路 9.0 软件常见问题的总结（5）（本部分针对道路横断面设计，涉及横断自然标高、标准土方断面定义、边坡 参数定义、自定义挡土墙、横断面设置及出图、示坡线、征地线等内容）1. 横断面自然标高文件测量数据文件导入的格式是什么？ 答：有两种格式： 单行格式（一桩处的横断面数据用一行数据表示） 每行数据格式：桩号 中高(第二中高) 平距 标高 平距 标高 注：若没有第二中高时，格式如下：桩号 中高 平距 标高 平距 标高 …。

平距左侧为负，右侧为正。

三行格式（一桩处的横断面数据用三行数据表示） 第一行：桩号 中高(第二中高) 若无第二中高：桩号中高 第二行（左侧）：平距 标高 平距 标高 第三行（右侧）：平距 标高 平距 标高 三行格式中左右侧的平距都是正值。

UnRegistered2. 横断自然标高文件（*.bghn） ）获得有几种方法？分别适用于什么条件？ 答：提供以下三种方法：地形图提取自然标高• 地形图已经识别完成，等高线和离散点 等高线和离散点 处于软件默认的图层上，且进行过标高 且进行过标高 检查。

• 在横断数据编辑器中，手工交互输入各 手工交互输入各 桩号左右侧的平距和高程值。

通过【逐桩输入自然标高】 ，在命令行中使用“ “自 由输入 Z” ，使用横断数据编辑器中“工具”下的 下的 “图面循环提取” 。

逐桩输入自然标高横断测量图“图面循环提取”UnRegistered3. 如下图所示，如何将该横断测量图提取成自然标高保存？如何操作？横断面中心点④根据命令行提示选择测量线 ⑤根据命令行提示点取中心点后输入标高re te；②根据命令行提示，输入该桩号值： ③输入横竖向比例；在横断面数据编辑器中输入结果如下：UnR⑥提取结束，继续循环执行上面的命令，可反复操作提取横断面测量图数据。

若所有的桩号 都提取结束， 则退出提取， 返回横断面数据编辑器， 直接保存横断自然标高 （*.bghn） 文件。

鸿业市政管线设计软件 HY-SZGX v9.0功能介绍本系统由给排水专业人员和计算机专业人员共同开发而成，经过多年的扩充升级，最新版本为9.0版。

目前在全国的市政设计单位得到广泛使用和认可。

市场占有率多年稳居第一。

从地形处理到道路绘制，从平面设计到纵断面设计，从给水、污水、雨水设计到各类管线综合调整，从管网平差计算到污水雨水计算。

软件基本涵盖了市政管线设计的全部内容。

与工程实际理念相通，使用起来没有距离感。

动态可视化纵断面设计，纵断设计结果自动返回平面，自动标注、设计调整图面标注自动更新，管道可采用PLINE、LINE和ARC表示，具有专业覆盖面广、自动化程度高、符合设计人员思维习惯等特点。

软件深度和灵活性可满足全国不同地区设计人员施工图的要求。

采用最新的标准图集和制图标准，保证设计的先进性。

HY-SZGX V9.0的CAD操作平台为美国AutoDesk公司的AutoCADR2000~2011。

一、地形、道路、总图软件中充分考虑了道路与管线设计之间的紧密联系，提供了地形处理、平面道路的绘制、建构筑物绘制等功能。

对于已有道路条件图的情况，软件中提供了比较完整的地形处理、道路数据转换接口，快速得到管线设计要求的数据条件，不必依赖道路软件。

可处理自然地形和设计地形。

根据道路边线自动生成道路中心线，更好地进行现状路改造。

可支持大地测量坐标和施工坐标双坐标系。

道路、建构筑物绘制绘制道路自动提取道路沿线地形标高二、平面设计根据给水、污水、雨水管道各自的特点，结合道路的特征采用自动定线和交互定线相结合的方式，快速得到管道平面布置图。

对于原来的规划图，还可以采用定义管线功能把规划图中的已有管线定义成给排水管线。

对于没有道路的给水输水管线和向水体排放的雨污水管线，软件中引入管线桩号的概念，可以根据管道里程桩来进行设计。

管线可以用PLINE、LI NE或ARC表示。

快速布置管线、井类、雨水口、预埋管道，可以识别用户自定义的雨水口，管道标高可由多种方式快速获得。

鸿业市政管线总结第一篇：鸿业市政管线总结管线断面篇1.鸿业市政管线软件包括哪些功：市政管线软件功能全面，从地形处理到道路的绘制识别，从管线平面设计到纵断设计出图，从给水、雨水、污水设计到各类管线综合布设标高调整，从管网平差计算到雨、污水计算，从节点详图到统计材料表，基本涵盖了市政管线设计的全部内容。

2.雨污水管线设计流程：平面定线-布置井类-定节点设计标高-定管径、坡度、标高-选择井类定义检查井地面标高后即可绘制纵断图，在纵断图中进行管高、坡度、交叉避让等调整，调整完成将结果返回平面图，这样可以方便直观的在纵断图中进行管道设计。

3.设置管道平接方式、设置标注参考方向、设置图块式图框、设置默认参数中有检查井的空心圆与否的设计也有沉淀井的设计、节点大小、图符边框、默认设置、排水点设置4.鸿业市政管线软件给水设计管道标高之前必须要做的操作是定义井地面标高5.给水管线标高定义有哪些：定管埋深、综合定给水排水标高、断面编辑6.给水采用管中标高，雨污水是管内底标高7.自动节点编号可以设置附节点编号8.鸿业市政管线软件现状管线定义有什么作用？答：管线为现状时，纵断面上绘出来是细线，不加宽；材料汇总出表时，是不统计现状井管的9.除井编号的以外的井管数据都是可以原样复制的10.布置阀门井时提示布置阀，是用于对井的选型。

给水设计里面的阀类等管件，都是通过绘制节点管件图，对节点管件材料汇总来统计的11.鸿业市政管线软件断面返回平面，都能返回哪些数据？答：断面返回平面时，返回的是井标高、管标高，也就是说只是返回标高，但不会返回管径、编号、井类等信息。

如果当前断面有交叉管道，还会提示：是否联动更新交叉管道断面，用户选择Y，则交叉管所在断面上的当前管道标高将自动更新。

12.自动布管按管长，布置出来的管道，每段管道的长度都是用户输入的长度，下料比较方便。

自动布管按桩号，布置出来的管道，只保证管道起、止点桩号差等于输入的桩号长度。

8、图面处理时：如果选择B断线方式，则井图块内的管线被删除，将不能进行平面相关操作和绘制断面图；一般选择P屏蔽方式7、在管线中间添加或删除节点（布置井类/成组删除检查井），不需要重新编号，只需按提示Y更新编号。

6、控制点定标高，要求顺序从上游到下游。

5、定义的现状井在纵断面上绘出来是细线，材料汇总时也不统计。

4、给水采用管中标高、排水采用管底标高3、设置-标注参考方向：设置成按桩号前进方向。

2、定义检查井地面标高后即可绘制纵断图，在纵断图中进行调整，并返回平面1、鸿业出图比例会影响的有：图面布置井类的大小；标注结果、插入图块（图框一、安装问题1. 软件安装完成后，启动软件总是提示输入授权号，该如何解决？答：这是因为在安装软件过程中，版本类型没有选择对。

默认的是试用版，根据软件版本类型选择单机或网络。

2. 试用版软件还没有用几次就不能用了，是什么原因？答：一般来说管线软件第一次试用可以用15次或30次，出现这种情况大部分是由于用户因为某种原因重装了软件，这样再用以前的申请号注册就可能会出现这样的情况。

3. 双击管线软件图标，无任何出错提示却进入了CAD而不是市政管线软件？答：可以这样判断：①打开CAD的options，点击其中的“文件”页面，查看第一项“支持文件搜索路径”，看看开始项的是不是管线软件的安装路径，如果是，说明软件的主程序运行正常。

②打开CAD的options，点击“配置”，将“未命名配置”置为当前，然后删除管线软件相关的配置文件后，确定退出后重新进入软件。

若此时打开软件还是没有市政管线菜单的话，按照第5个问题处理。

4. 软件安装时出错，出现如下图提示，怎么解决？答：这种错误一般是由于系统安装了过多的软件，造成微软的 MSXML 支持库不能正确安装导致。

中文版下载地址：/downloads/details.aspx?FamilyID=28494391-052b-42ff-9674-f752bdca9582&DisplayLang=zh-cn。

8、图面处理时：如果选择B断线方式，则井图块内的管线被删除，将不能进行平面相关操作和绘制断面图；一般选择P屏蔽方式7、在管线中间添加或删除节点（布置井类/成组删除检查井），不需要重新编号，只需按提示Y更新编号。

6、控制点定标高，要求顺序从上游到下游。

5、定义的现状井在纵断面上绘出来是细线，材料汇总时也不统计。

4、给水采用管中标高、排水采用管底标高3、设置-标注参考方向：设置成按桩号前进方向。

2、定义检查井地面标高后即可绘制纵断图，在纵断图中进行调整，并返回平面1、鸿业出图比例会影响的有：图面布置井类的大小；标注结果、插入图块（图框一、安装问题1. 软件安装完成后，启动软件总是提示输入授权号，该如何解决？答：这是因为在安装软件过程中，版本类型没有选择对。

默认的是试用版，根据软件版本类型选择单机或网络。

2. 试用版软件还没有用几次就不能用了，是什么原因？答：一般来说管线软件第一次试用可以用15次或30次，出现这种情况大部分是由于用户因为某种原因重装了软件，这样再用以前的申请号注册就可能会出现这样的情况。

3. 双击管线软件图标，无任何出错提示却进入了CAD而不是市政管线软件？答：可以这样判断：①打开CAD的options，点击其中的“文件”页面，查看第一项“支持文件搜索路径”，看看开始项的是不是管线软件的安装路径，如果是，说明软件的主程序运行正常。

②打开CAD的options，点击“配置”，将“未命名配置”置为当前，然后删除管线软件相关的配置文件后，确定退出后重新进入软件。

若此时打开软件还是没有市政管线菜单的话，按照第5个问题处理。

4. 软件安装时出错，出现如下图提示，怎么解决？答：这种错误一般是由于系统安装了过多的软件，造成微软的 MSXML 支持库不能正确安装导致。

中文版下载地址：/downloads/details.aspx?FamilyID=28494391-052b-42ff-9674-f752bdca9582&DisplayLang=zh-cn。

1.道路设计基本概念本集主要讲解设计院道路设计的基本流程，程序是怎么走的。

属于开篇段，对于不熟悉设计院的同学来说是一个很好的了解过程，另外讲解了基本的道路设计概况。

2.地形图的认识与处理本集主要讲解cad地形图的认识和处理，地形图图示中的各种符号代表什么样的含义，另外讲解地形图的坐标和方向如何纠正，如何更改地形高程点高程值，如何校正高程值的准确性，如何转化等高线。

3.路线设计本集主要讲解道路设计如何选线，选线的方法和原则，对路线设计的基本要领和规范进行了详细的分析。

4.标准横断面绘制与彩色横断面绘制本集主要讲解如何使用CAD软件以及ps软件绘制城市道路的标准横断面图以及彩色的横断面图。

对横断面图的绘图比例也进行了详细说明。

5.道路平面设计本集是道路设计的重点篇章，讲解了道路平面设计包含哪些内容，超高加宽，路网的绘制和标注，道路边线与周边地形的衔接等。

6.道路纵断面设计本集讲解了城市道路纵断面如何设计，纵断面设计过程的一些重点的要求，如平包竖曲，坡度坡长限值等。

7.道路路基横断面设计本集讲解了土方横断面的绘制，清表土、填挖方、土方量的计算、挡土墙、挖台阶等常见的基本方法。

8.路面结构设计本集讲解刚性路面和柔性路面的设计方法，主要包含沥青路面和水泥路面的设计过程和规范取值。

9.一般路基设计图与边坡防护本集讲解常见的路基设计方法理论和边坡如何防护，介绍了常见的边坡防护方法。

10.常用特殊地基处理方法本集讲解常见的软土等特殊路基如何进行处理。

11.沥青路面交叉口竖向设计本集讲解沥青路面如何进行交叉口竖向设计，如何绘制交叉口等高线方格网计算线。

12.水泥路面交叉口竖向设计本集讲解水泥路面如何进行板块划分，以及水泥路面的一些基本的概念性的东西如拉杆传力杆缩缝胀缝等。

13 道路交叉口渠化设计本集讲解如何利用鸿业软件进行交叉口的展宽渠化设计。

说明全套教程一共13课，8.6G，所有课程紧紧围绕一条城市主干路项目施工图设计过程进行，详细讲解了设计院的画图方法和流程,网址。
