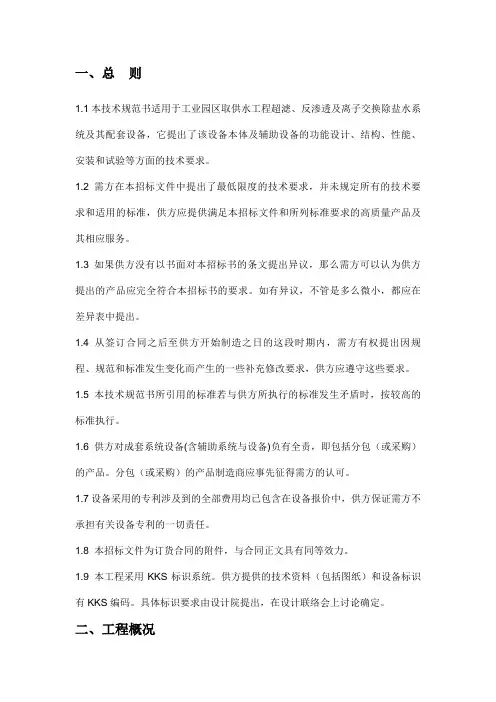

、总则
1.1 本技术规范书适用于工业园区取供水工程超滤、反渗透及离子交换除盐水系统及其配套设备，它提出了该设备本体及辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 需方在本招标文件中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供满足本招标文件和所列标准要求的高质量产品及其相应服务。
1.3 如果供方没有以书面对本招标书的条文提出异议，那么需方可以认为供方提出的产品应完全符合本招标书的要求。如有异议，不管是多么微小，都应在差异表中提出。
1.4 从签订合同之后至供方开始制造之日的这段时期内，需方有权提出因规程、规范和标准发生变化而产生的一些补充修改要求，供方应遵守这些要求。
1.5 本技术规范书所引用的标准若与供方所执行的标准发生矛盾时，按较高的标准执行。
1.6 供方对成套系统设备（含辅助系统与设备）负有全责，即包括分包（或采购）的产品。分包（或采购）的产品制造商应事先征得需方的认可。
1.7 设备采用的专利涉及到的全部费用均已包含在设备报价中，供方保证需方不承担有关设备专利的一切责任。
1.8 本招标文件为订货合同的附件，与合同正文具有同等效力。
1.9 本工程采用KKS 标识系统。供方提供的技术资料（包括图纸）和设备标识有KKS 编码。具体标识要求由设计院提出，在设计联络会上讨论确定
二、工程概况
2.1 工业园区取供水工程，主要为园区内焦化锅炉等提供水源。
2.2 厂址条件
本期取供水工程，厂址设在临涣工业园内，所在区域地形系平原，地势平坦设备通过公路和铁路运抵现场。
2.3 气象特征值
2.3.1 厂址：
2.3.2 年平均大气温度
13.0 C
2.3.3年平均相对湿度
64%
2.3.4
极端最高气温41.1 C
2.3.5
极端最低气温-26.8 C 2.3.6
多年平均降水量608.2mm 2.3.7
多年平均大气压力1008.6hPa 2.3.8
最大积雪深度23cm
2.3.9
多年平均风速 2.9m/s
2.3.1
多年最大瞬时风速22.7m/s
2.3.1
1
10 分钟平均最大风速22.3 m/s
2.3.1 2地震基本烈度
7度
2.4 厂区工程地质
厂址工程地质条件及稳定性良好，不易发生地质灾害，不压覆矿产，不压文物，适合工程建设。
2.5 地震烈度
根据工程场地地震安全性评价结果，工程场地50 年超越概率10%的平均条件下的地震基本烈度为％度。
三、技术条件及要求
3.1 总的技术要求
本招标项目为除盐水处理系统超滤、反渗透、混合离子交换器及配套设备（附带混合离子交换器再生液等的处理设备）的总成套项目，包括对外接口内所有的工艺设备、部分控制元件、仪表、阀门、管道的成套供货和设计，附属系统同主系统间连接管路、阀门和配件等。全部设备以及范围内的控制设备、测量仪表和电气设备的设计、制造材料以及管道和阀门等应符合有关规定和标准。设备在设计加工和制造上均应为高标准的优质产品。在指定的技术要求的工作范围内，设备能够长期安全经济运行，并操作方便，
维护工作量少。
3.2 除盐水处理系统设计简介
3.2.1 除盐水处理系统工艺流程：
园区工业用水f原水箱f超滤给水泵f超滤f超滤水箱f高压泵f反渗透
T淡水箱T混合离子交换器给水泵T混合离子交换T除盐水箱T除盐水泵—主
厂房
3.2.2 水源水质：水质资料参照工业循环水水质标准。
323除盐水处理系统本期正常出力：120t/h。
3.2.4 工作条件
安装地点：除盐水处理车间室内
3.3设备的制造和材料应符合下列标准、规范、规定的最新版本的要求，但不仅限于此。
《水处理设备制造技术条件》JB2932-1999
《钢制焊接常压力容器技术条件》JB2880-81
《电厂水处理设备制造质量分等标准》SDDZ037-87
《电厂用水处理设备质量验收标准》DL519-1993
《水处理设备性能试验总则》GB/T13922.1-1992
《化工设备、管道外防腐设计条件》HGJ34-90
《压力容器油漆、包装、运输》JB2532-80
《橡胶衬里化工设备》HGJ32-90
《橡胶衬里设备技术条件》DC130A16
《火电工程调整试运质量检验及评定标准》（1996年版）
国外采购的设备或部件的制造工艺和材料应符合美国机械工程协会（ASME ）和美国材料试验协会（ATM ）所涉及的标准。
3.4对外设备接口法兰符合下列要求：
87GB《火力发电厂汽水管道零件及部件典型设计手册》
3.5本次招标设备及规范如下
3.6超滤系统主要去除水中的颗粒、细菌、胶体、悬浮物、大分子有机物、病毒、浊度等，使出水满足反渗透的进水条件。反渗透系统主要去除水中溶解的绝大部分无机盐、小分子的胶体硅、有机物等，其出水与后置混合离子交换除盐设备，应保证满足本工程园区内焦化锅炉等用水水质要求。
3.7若供方根据水源水质对本规范书中的系统方案和设备规范无异议，则供方应
对其提供的整套系统和设备的安全、经济运行负完全责任。
3.8供方应根据招标书中除盐水处理系统平面布置图，在投标书中提供详细而全
面的设备管道布置图；要求设备布局合理，工艺流程顺畅，管道布置整齐美观。
四、性能要求
供方对提供的系统作出质量保证，整套系统的出水水质及水量满足后续用户的要求。整个水处理系统按程序控制方式运行。
4.1超滤系统
单套超滤装置的出力：90 m 3/h
产水水质：SDI < 2
自用水率：< 8 %
系统应具备防止膜表面上发生的污堵及结垢措施。
超滤装置共两套，正常工况下两套设备同时运行，不设备用。
4.2反渗透系统
单套反渗透装置的出力：61.5 m 3/h
系统脱盐率：> 97% （运行三年后）
