瑞斯康达2826配置说明

  • 格式：doc
  • 大小：122.00 KB
  • 文档页数：22

瑞斯康达2826配置说明基本系统命令：Chinese：将命令的帮助提示信息显示为中文English：将命令的帮助提示信息显示为英文Clear：清除屏幕的显示信息List：显示所在模式下所有的命令列表Clockset：更改系统时间镜像功能配置：镜像功能是将镜像端口的数据包按照设置的规则，复制一份发送到指定的监视端口上。

管理员可以利用此功能对网络数据进行监视与分析。

镜像端口允许有多个，但监视端口只能有一个。

默认情况下不设置镜像功能。

配置镜像功能的监视端口：―――――――――――――――――――――――――――――命令｜描述――――――――――――――＋――――――――――――――config ｜进入全局配置模式――――――――――――――＋――――――――――――――mirror monitor_port port_number｜设置镜像功能的监视端口｜port_number为物理端口号，范围是1－26――――――――――――――＋――――――――――――――exit｜退出全局配置模式进入特权用户模式――――――――――――――＋――――――――――――――show monitor｜显示设置的监视端口―――――――――――――――――――――――――――――删除设置的监视端口可以使用全局配置命令：no mirror monitor_port配置镜像功能的镜像端口及镜像规则：―――――――――――――――――――――――――――――命令｜描述―――――――――――――＋―――――――――――――――config ｜进入全局配置模式―――――――――――――＋―――――――――――――――mirror source_port port_numbe|设置镜像功能的镜像端口及镜像规则―――――――――――――＋―――――――――――――――{ingresss | egress | both}| port_number为物理端口号，是1－26｜ingress表示只镜像从端口输入的数据｜engress表示只镜像从端口输出的数据｜both表示镜像从端口通过的两个方向的数据―――――――――――――＋―――――――――――――――exit｜退出全局配置模式进入特权用户模式―――――――――――――＋―――――――――――――――show mirroring source_port| 显示端口的镜像设置―――――――――――――＋―――――――――――――――port_number｜port_number为物理端口号，范围是1－26―――――――――――――――――――――――――――――删除设置的镜像端口可以使用全局配置命令：no mirror source_port port_number 使用全局配置命令no mirror all可以删除所有的镜像设置，使用命令show mirroring来显示所有的镜像设置。

例：设置端口26为监视端口，端口5－8为镜像端口，镜像规则为ingress；端口9为镜像端口，镜像规则为egress；端口11为镜像端口，镜像规则为both。

Raisecom#configRAISECOM(config)#mirror monitor_port26RAISECOM(config)#mirror source_port 5-8 ingressRAISECOM(config)#mirror source_port 9 egressRAISECOM(config)#mirror source_port 11 bothRAISECOM(config)#exitRaisecom#show mirroring带宽管理功能配置：配置端口的带宽限制：有时出于某种目的需要对端口的带宽进行限制。

这种情况下需要配置端口的带宽限制功能，将端口的带宽限制在一定范围内，超出设置的带宽的数据将被丢弃。

默认情况下，各个端口的速率是自动协商的，不设置带宽限制。

―――――――――――――――――――――――――――――命令描述―――――――――――――――――――――――――――――config进入全局配置模式rate-limit port port_number设置物理端口的带宽限制input rate burst burst output rate burst burst port_number为物理端口号，范围1－26；rate表示要设置的带宽值，单位是Mibps，范围是1－99，burst为要设置的峰值流量，单位是KBps，可设置的数值为4－64范围内的4、8、16、32和64这五个值。

当设置的数值与这五个数值不等时，将会自动取成比设置的数值小的可设置值；input为上行方向；output为下行方向；exit退出全局配置模式进入特权用户模式show rate-limit port显示端口的带宽限制情况[port_number]port_number为物理端口号，范围是1－26―――――――――――――――――――――――――――――删除对端口的带宽限制使用全局配置no rate-linit port [port_number]。

例：设置端口5的上行速率为5Mbps，峰值为64KBps，下行速率为10Mbps，峰值为64KBps。

Raisecom#configRAISECOM(config)#rate-limit port 5 input 5 burst 64 output 10 burst 64 RAISECOM(config)#exitRaisecom#show rate-limit port 5配置基于VLAN的带宽限制：有时出于某种目的需要对整个VLAN进行带宽限制。

这种情况下需要配置VLAN的带宽限制功能，将VLAN的上行带宽和下行带宽都限制在一定的范围内，超出设置的带宽的数据将被丢弃。

设置VLAN 的带宽限制时需要设置上连端口。

默认情况下，对VLAN不设置带宽限制。

―――――――――――――――――――――――――――――命令描述―――――――――――――――――――――――――――――config进入全局配置模式rate-limit vlan vlan_id 设置vlan的带宽限制intput rate burst burst output rate burst burst vlan_id为VLAN的ID，范围为1－4094，rate为要设置的带宽值，单位是Mbps，范围是1－99；burst为要设置的峰值流量，单位是KBps，可设置的数值为4－64范围内的4、8、16、32和64这五个值。

当设置的数值与这五个数值不等时，将会自动比设置的数值小的可设置值；input为上行方向；output为下行方向；exit退出全局配置模式进入特权用户模式show rate-limit vlan显示VLAN的带宽限制情况[vlan_id]vlan_id为VLAN的ID，范围为1－4094―――――――――――――――――――――――――――――删除对VLAN的带宽限制使用全局配置命令no rate-limit vlan [vlan_id]。

设置上连端口：―――――――――――――――――――――――――――――命令描述―――――――――――――――――――――――――――――config进入全局配置模式uplink-port port_number设置上连端口；port_number为物理端口号，范围是1－26；exit退出全局配置模式进入特权用户模式show uplink-port显示上连端口―――――――――――――――――――――――――――――删除上连端口使用全局配置命令no uplink-port。

例：设置VLAN 5的上行速率为5Mbps，峰值为64KBps,下行速率为10Mbps，峰值为64KBps。

上连端口为端口26。

Raisecom#configRAISECOM(config)#uplink-port 26RAISECOM(config)#rate-limit vlan 5 intput 5 burst 64 output 10 burst 64 RAISECOM(config)#exitRaisecom#show rate-limit vlan 5物理层接口配置：配置端口的速率和双工模式：―――――――――――――――――――――――――――――命令描述―――――――――――――――――――――――――――――config进入全局配置模式interface port port_number进入以太网物理接口配置模式；port_number为物理端口号，范围是1－26 speed {10|100} duplex {full-duplex|half-duplex}设置端口的速率和双工模式；10表示设置的速率为10Mbps；100表示设置的速率为100Mbps；full-duplex表示设置的双工模式为全双工；half-duplex表示设置的双工模式为半双工exit退出以太网物理接口配置模式进入全局配置模式exit退出全局配置模式进入特权用户模式show interface port port_number显示端口的状态；port_number为物理端口号，范围是1－26 ―――――――――――――――――――――――――――――使用speed auto-negotiate的以太网物理接口配置命令将速率和双工模式恢复为默认情况的自动协商。

例：设置端口15的速率为10Mbps，双工模式为全双工。

Raisecom#configRAISECOM(config)#interface port 15RAISECOM(config-port)#speed 10 duplex full-duplexRAISECOM(config-port)#exitRAISECOM(config)#exitRaisecom#show ipterface port 15配置端口的启用和关闭：有时出于某种目的需要关闭物理端口，此时就需要配置端口的启用和关闭。

默认情况下所有的端口都是起用的。

―――――――――――――――――――――――――――――命令描述―――――――――――――――――――――――――――――config进入全局配置模式interface port port_number进入以太网物理接口配置模式；port_number为物理端口号，范围是1－26；{shutdown|no-shutdown}关闭或启用物理端口；shutdown表示关闭物理端口；no-shutdown表示启用物理端口exit退出以太网物理接口配置模式进入全局配置模式exit退出全局配置模式进入特权用户模式show interface port port_number显示端口的状态；port_number为物理端口号，范围是1－26 ―――――――――――――――――――――――――――――例：关闭端口20。

合集下载

瑞斯康达交换机配置步骤

瑞斯康达交换机配置步骤

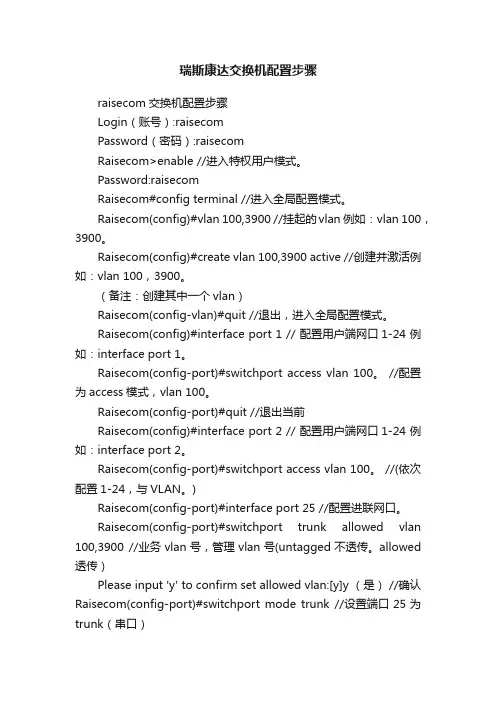

瑞斯康达交换机配置步骤raisecom交换机配置步骤Login（账号）:raisecomPassword（密码）:raisecomRaisecom>enable //进入特权用户模式。

Password:raisecomRaisecom#config terminal //进入全局配置模式。

Raisecom(config)#vlan 100,3900 //挂起的vlan 例如：vlan 100，3900。

Raisecom(config)#create vlan 100,3900 active //创建并激活例如：vlan 100，3900。

（备注：创建其中一个vlan）Raisecom(config-vlan)#quit //退出，进入全局配置模式。

Raisecom(config)#interface port 1 // 配置用户端网口1-24 例如：interface port 1。

Raisecom(config-port)#switchport access vlan 100。

//配置为access模式，vlan 100。

Raisecom(config-port)#quit //退出当前Raisecom(config)#interface port 2 // 配置用户端网口1-24 例如：interface port 2。

Raisecom(config-port)#switchport access vlan 100。

//(依次配置1-24，与VLAN。

)Raisecom(config-port)#interface port 25 //配置进联网口。

Raisecom(config-port)#switchport trunk allowed vlan 100,3900 //业务vlan号，管理vlan号(untagged不透传。

allowed 透传）Please input 'y' to confirm set allowed vlan:[y]y （是） //确认Raisecom(config-port)#switchport mode trunk //设置端口25为trunk（串口）Raisecom(config)#interface ip 0Raisecom(config-ip)#ip address 192.168.1.2 255.255.255.0 100 //分配交换机（ip地址，内网地址、子网掩码、管理vlan）Raisecom(config-ip)#quit //退出当前端口Raisecom#write //保存完Raisecom(config-port)#description medium-type //设置电口，或光口（copper 电口），（fiber 光口）。

2826配置(带解释)

2826配置(带解释)


2826S基本配置操作
登陆：
用户名/口令：admin/zhongxing
enable口令:****
1、端口配置
配置端口参数:
a、缺省情况下，2826S上各个端口的工作模式都是自动协商的，如果端口的
工作模式被设置成了强制，可以通过下面的命令重新改为自动协商。
kaifeng(cfg)#set port 1 auto enable //把端口1设置为自动协商
注意：2826S是二层交换机，实际上并没有真正的路由协议处理功能。做这个路由
配置是针对2826S的管理地址的。实现2826S设备的远程管理。
kaifeng(cfg)#config router //进入config router模式
iproute 0.0.0.0 0.0.0.0 10.0.0.101 //配置一条缺省路由
kaifeng(cfg)#set port 1 speed 100 //可以根据对端设备支持的带宽配置端口的速率
2、配置VLAN数据：
本操作中假设2826S交换机24口为上行口，1口和3口分别接入两种不同的业务，VLAN 号分别为
10、20
a、使能VLAN
set vlan 10 enable //使能VLAN 10，使能VLAN的同时也就创建了VLAN 10。
b、在有些情况下，如果和对端设备自动协商不起来，需要把端口的工作模式设置为强制
kaifeng(cfg)#set port 1 auto disable //把端口1设置为强制工作模式
c、在把端口设置为强制模式后，可以配置具体的强制参数
kaifeng(cfg)#set port 1 duplex full //设置端口的工作模式为全双工
瑞斯康达交换机快速配置方法

瑞斯康达交换机快速配置方法

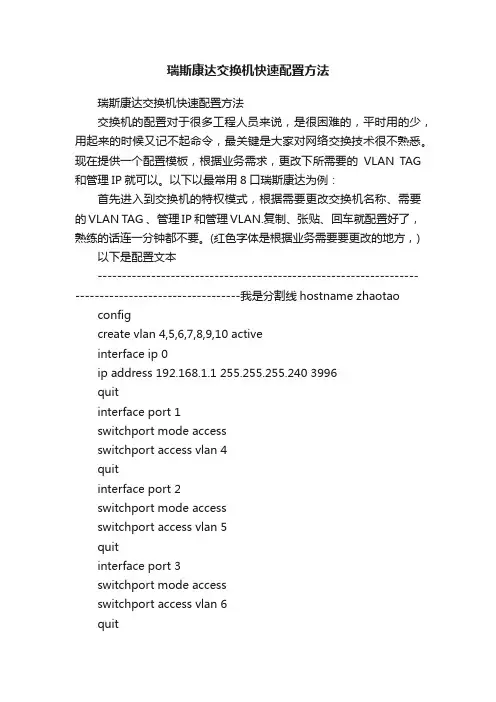

瑞斯康达交换机快速配置方法瑞斯康达交换机快速配置方法交换机的配置对于很多工程人员来说，是很困难的，平时用的少，用起来的时候又记不起命令，最关键是大家对网络交换技术很不熟悉。
