H3C S5024F-SI千兆以太网交换机 快速入门-5PW100-整本手册

  • 格式：pdf
  • 大小：649.48 KB
  • 文档页数：35

目录
1 产品介绍······························································································ 1-1 1.1 概述 ·························································································· 1-1 1.2 外观示意图 ··············································································· 1-2 1.2.1 前面板 ············································································ 1-2 1.2.2 后面板 ············································································ 1-2 1.3 端口用途 ··················································································· 1-2 1.4 指示灯含义 ··············································································· 1-3
意义
多级菜单用“/”隔开。如[文件/新建/文件夹]多级菜 单表示[文件]菜单下的[新建]子菜单下的[文件夹]菜 单项。
2.各类标志 本书还采用各种醒目标志来表示在操作过程中应该特别注意的地 方，这些标志的意义如下：
提醒操作中应注意的事项，不当的操作可能会导致 数据丢失或者设备损坏。
对操作内容的描述进行必要的补充和说明。
ii
1 产品介绍
本手册主要介绍产品的硬件相关信息及安装过程，同时指导您如何 快速地登录产品的Web设置页面进行管理。有关产品具体功能特性 的介绍、维护等相关操作可通过“附录 - 资料及售后服务导航”获取 相应的文档进行查看。
1.1 概述
H3C S5024F-SI 交换机（以下简称 S5024F-SI）是 H3C 公司自主开 发研制的千兆以太网交换机产品，具备丰富的业务特性，主要定位 于中小企业、教育网、网吧或智能楼宇的汇聚，可提供远距离光纤 连接。 S5024F-SI提供 8 个 10/100/1000Base-T自协商的以太网电口、16 个 100Mbps/1000Mbps光模块接口和一个Console口。详细的设备规 格请参见“5 附录 - 系统规格”。
H3C S5024F-SI 千兆以太网交换机 快速入门
杭州华三通信技术有限公司 资料版本：5PW100-20110525
Copyright © 2011 杭州华三通信技术有限公司及其许可者 版权所 有，保留一切权利。
未经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内 容的部分或全部，并不得以任何形式传播。
1-1
1.2 外观示意图
1.2.1 前面板
S5024F-SI 的前面板如下图所示。 图1-1 S5024F-SI 前面板示意图
1
2
1:以太网电口 3: Console 口
43
2: SFP 光模块接口 4: Power 指示灯
1.2.2 后面板
S5024F-SI 的后面板如下图所示。 图1-2 S5024F-SI 后面板示意图
6.1 以太网电口属性 ········································································ 6-1 6.2 SFP光模块接口属性 ································································· 6-1 6.3 配置口属性(Console)································································ 6-3 7 附录 - 资料及售后服务导航 ································································· 7-1 8 附录 - 产品中有毒有害物质清单全集··················································· 8-1
读者对象
本手册主要适用于如下工程师： z 网络规划人员 z 现场技术支持与维护人员 z 负责网络配置和维护的网络管理员
本书约定
1.图形界面格式约定
格式
意义
<>
带尖括号“< >”表示按钮名，如“单击<确定>按 钮”。
[]
带方括号“[ ]”表示窗口名、菜单名和数据表，如 “弹出[新建用户]窗口”。
格式 /
3 通过Web页面登录S5024F-SI······························································ 3-1 3.1 准备工作 ··················································································· 3-1 3.2 建立网络连接············································································ 3-1 3.2.1 设置管理计算机的静态IP地址 ········································ 3-1 3.2.2 使用Ping命令确认网络连通性········································ 3-4 3.2.3 取消代理服务器 ····························································· 3-5
连接其它具有 SFP 光接口的交换机、路由器等网络设 备
技术支持
用户支持邮箱：SMB@ 技术支持热线电话：400-810-0504（手机、固话均可拨打）
010-62982107 网址：
资料意见反馈
如果您在使用过程中发现产品资料的任何问题，可以通过以下方式 反馈： E-mail：info@ 感谢您的反馈，让我们做得更好！
2 安装S5024F-SI···················································································· 2-1 2.1 装箱清单 ··················································································· 2-1 2.2 安装注意事项············································································ 2-1 2.3 安装交换机 ··············································································· 2-3 2.3.1 安装交换机到 19 英寸标准机柜······································ 2-3 2.3.2 安装交换机到工作台 ······················································ 2-5 2.4 连接线缆 ··················································································· 2-5 2.4.1 连接网线 ········································································ 2-5 2.4.2 安装SFP光模块及连接光纤············································ 2-6 2.4.3 连接配置线缆 ································································· 2-7 2.4.4 连接电源线····································································· 2-8
H3C、
、Aolynk、
、H3Care、
、TOP G、cean、NeoVTL、SecPro、SecPoint、SecEngine、 SecPath、Comware、Secware、Storware、NQA、VVG、V2G、 VnG、PSPT、XGbus、N-Bus、TiGem、InnoVision、HUASAN、
资料获取方式
您可以通过H3C网站（）获取最新的产品资料： H3C 网站与产品资料相关的主要栏目介绍如下： z [服务支持/文档中心]：可以获取硬件安装类、软件升级类、配置
类或维护类等产品资料。 z [产品技术]：可以获取产品介绍和技术介绍的文档，包括产品相
关介绍、技术介绍等。 z [服务支持/软件下载]：可以获取与软件版本配套的资料。
环境保护
本产品符合关于环境保护方面的设计要求，产品的存放、使用和弃 置应遵照相关国家法律、法规要求进行。
前言
《H3C S5024F-SI 千兆以太网交换机 快速入门》主要介绍了产品的 形态、定位、硬件安装以及初始登录等相关信息。 前言部分包含如下内容： z 读者对象 z 本书约定 z 资料获取方式 z 技术支持 z 资料意见反馈

合集下载

新华三SOHO产品手册说明书

新华三SOHO产品手册说明书

新华三SOHO 管理型产品手册客服热线：400-810-0504杭州总部杭州市滨江区长河路466号邮编:310052新华三集团北京总部北京市朝阳区广顺南大街8号院 利星行中心1号楼邮编:100102Copyright2021新华三集团 保留一切权利免责声明：虽然新华三集团试图在本资料中提供准确的信息，但不保证本资料的内容不含有技术性误差或印刷性错误，为此新华三集团对本资料中信息的准确性不承担任何责任。

新华三集团保留在没有任何通知或提示的情况下对本资料的内容进行修改的权利。

CN-202030-20210519-BR-HZ-V2.0SOHO 产品手册02SOHO 产品手册目录CONTENTS01S1850V2系列WEB 管理型千兆交换机03S2600系列全管理型百兆交换机05S5000PV5系列全管理千兆交换机07S1850-X 系列万兆上行交换机08S5000E-X 系列全管理型万兆交换机09桌面防火墙系列产品11解决方案展示S1850V2系列WEB管理型千兆交换机产品定位普遍应用于中小型企业、市县政企、普职教、连锁型酒店等流量数据大，有划分VLAN及子网需要，需要对网络进行适当维护且对数据安全性有一定要求的应用场景；作为组网中的接入层，多端口型号可作为汇聚层设备使用。

S1800系列千兆交换机产品型号端口形态交换容量/包转发率软硬件特性产品尺寸(mm)S1850v2-9P8个千兆电口+1个千兆光口192Gbps/30MppsWEB管理、端口限速、端口聚合/Vlan划分、端口镜像、ACL限速、QoS策略、IGMP V1/V2/V3 Snooping、6KV防雷、端口绑定、动态链路聚266×162×44 S1850v2-10P8个千兆电口+2个千兆光口192Gbps/30Mpps266×162×44S1850v2-10P-PWR8个千兆电口+2个千兆光口192Gbps/30Mpps330×230×44 S1850v2-26P24个千兆电口+2个千兆光口240Gbps/78Mpps440×173×44注：S1850-28P-PWR整机POE供电功率190W，单端口最大供电功率30W产品参数0102S2600系列全管理型百兆交换机产品定位普遍应用于连锁商铺、大中小学校、商务型酒店、政企单位等对数据安全性要求高，有较复杂组网需求，需要多种维护手段维护的应用场景；作为组网中的接入层或汇聚层设备使用。

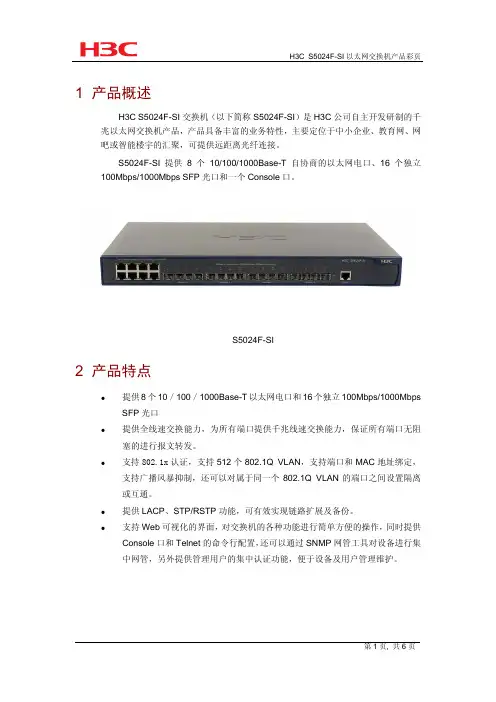

H3C S5024F-SI 产品彩页
