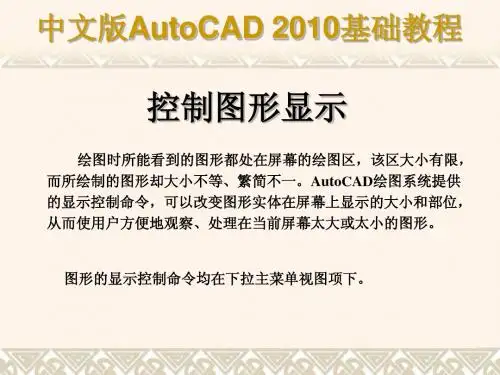

AutoCAD 2010 基础 4 精确绘图 - 5 显示控制

中文版AutoCAD 2010基础教程 实时平移
选择“视图”|“平移”|“实时”命令，此时光标指针变成一只小手 。按 住鼠标左键拖动，窗口内的图形就可按光标移动的方向移动。释放鼠标，可返 回到平移等待状态。按Esc键或Enter键退出实时平移模式。
中文版AutoCAD 2010基础教程 定点平移
中文版AutoCAD 2010基础教程 重画与重生成图形
在绘图和编是图形中的对象，有时会使当前图形画面显得混乱，这时就可以使用 AutoCAD的重画与重生成图形功能清除这些临时标记。

重画图形 R 重生成图形 RE
中文版AutoCAD 2010基础教程 重画图形
中文版AutoCAD 2010基础教程 平移视图
使用平移视图命令，可以重新定位图形，以便看清图形的其他部分。此 时不会改变图形中对象的位置或比例，只改变视图。
“平移”菜单 实时平移 定点平移
中文版AutoCAD 2010基础教程
“平移”菜单
选择“视图”|“平移”命令中的子命令，单击“标准”工具栏中的“实 时平移”按钮 ，或在命令行直接输入PAN命令，都可以平移视图。
选择“视图”|“平移”|“定点”命令，可以通过指定基点和位移值来平 移视图。
中文版AutoCAD 2010基础教程 使用命名视图
用户可以在一张工程图纸上创建多个视图。当要观看、修改图纸上的某 一部分视图时，将该视图恢复出来即可。 命名视图 恢复命名视图
中文版AutoCAD 2010基础教程 命名视图
打开填充模式 Fill = ON
关闭填充模式 Fill = OFF
中文版AutoCAD 2010基础教程 控制线宽显示
单击状态栏上的“线宽”按钮或使用“线宽设置”对话框，可以切换线宽 显示的开和关。线宽以实际尺寸打印，但在模型选项卡中与像素成比例显示， 任何线宽的宽度如果超过了一个像素就有可能降低AutoCAD的显示处理速度。 如果要使AutoCAD的显示性能最优，则在图形中工作时应该把线宽显示关闭。

AutoCAD2010绘图简介
七、 选择对象
2 选择对象的方法
(2)“上一个（L）”选项：选取图形窗口内可见元素中最后 创建的对象。不管使用多少次“上一个（L）”选项，都 只有一个对象被选中 (3)“窗交（C）”选项
AutoCAD2010绘图简介
七、 选择对象
2 选择对象的方法 (4)“框（BOX）”选项：由“窗口”和“窗交”组合的一
二、 AutoCAD2010中文版经典工作界 面
7．坐标系图标 位于绘图窗口的左下角，表示当前绘图使用的坐 标系的形式以及坐标方向等。 8．模型/布局选择卡 模型/布局选择卡用于实现模型空间与图纸空间的 切换 。
AutoCAD2010绘图简介
二、 AutoCAD2010中文版经典工作界 面
9．菜单浏览器 AutoCAD2010提供有 菜单浏览器，单击菜 单浏览器，AutoCAD 会见浏览器展开，如 图所示。利用菜单浏 览器可以执行 AutoCAD的相应命令
二、 AutoCAD2010中文版 经典工作界面
1.标题栏 标题栏位于用户界面的顶部， 左端显示软件名AutoCAD2010， 其后是当前图形文件的名称， 右端显示最小化、最大化和关 闭按钮。 2.菜单栏 菜单栏位于标题栏的下方， 如图所示，它主要包括文件、 编辑、视图、插入、格式、工 具、绘图、标注、修改、窗口、 帮助这11个一级菜单。
AutoCAD2010绘图简介
六、 控制图形显示
2鸟瞰视图
在窗口中双击左键，出现一个 带箭头细实线矩形框，如图 所示左右移动鼠标，调整窗口 大小，上下移动鼠标调整窗口 位置，调整到合适位置后单击 右键，则在屏幕绘图区显示放 大、缩小显示矩形框框选内容
AutoCAD2010绘图简介

北京邮电大学
沿着要延长的方向移动光标，将会看到选 定的对象被用虚线延长了。
北京邮电大学
5 . 外观交点（Apparent Intersect ）模式
该命令可以用来捕捉线段、圆、圆弧、 椭圆弧、多线、多义线、构造线、射线、 实体或样条曲线的外观（投影）交点。 这些交点是在平面图上的交点，而在立 体图上可能相交也可能不相交。该命令 和上述的Intersection命令不能够同时生效。
5.2 实时平移（pan)
• 在上一节中，我们介绍了视图缩放命令， 提供了在绘图过程中观察和修改视图的方 便、快捷的工具。本节将介绍另一种在绘 图 观 察 中 观 察 视 图 的 工 具 ―― 实 时 平 移 （PAN）。 在下拉菜单View/Pan中可以看出，平移 命令有多种选择。这里只介绍实时平移 （Real Time）
北京邮电大学
5.3 对象捕捉
在几何作图时经常需要准确地用线段连接 已经画好的点。AutoCAD提供的对象捕捉 （Object SNAP或SNAP）命令可以准确 的确定图形中已画好的对象上的特殊点， 譬如端点、交点、中点、切点、圆心等。 捕捉命令将光标强制移动到所设定的特殊 点上，从而准确地在这些点上画图。
北京邮电大学
5.1.4 Extents（范围） 选项
Extents 选项的作用也是在屏幕上显示整个 图形，它与All选项命令的区别在于前者是 在所设置的图纸大小的范围内将图形放大 到最大，而后者是在图形界限的范围内将 图形放大到最大值。 以上介绍的是最常用的，其他的可自己看 讲义和上机实践。
北京邮电大学
直接在Command命令行中输入相应的关键
字。输入时，只要输入前三个字符即可。
在屏幕菜单选择“****”弹出捕捉菜单。

第5章精确绘图与显示控制5.1 捕捉、栅格与正交一、捕捉捕捉模式用于限制十字光标，使其按照定义的间距移动。

当[捕捉]模式启动时，光标可以捕捉到不可见的栅格。

控制捕捉打开与关闭的方法：通过按功能键F9；单击状态栏上的[捕捉]开关按钮。

关于“草图设置”对话框：主要讲述捕捉间距的作用（栅格间距放到后面讲）。

说明：1、“等轴测捕捉”涉及三维，这里暂不关注；2、“PolarSnap”表示极坐标捕捉（翻译不完整）。

二、栅格栅格相当于手工制图中使用的坐标纸，它按照相等的间距在屏幕上设置栅格点。

使用者可以通过栅格点数来确定距离，从而达到精确绘图的目的。

栅格不是图形的一部分，打印时不会被输出。

控制栅格显示的方法有以下两种：通过按功能键F7；单击状态栏上的[栅格]开关按钮。

关于栅格间距：可以将“图形界限”设置为“100，60”后进行观察。

三、正交控制正交功能打开与关闭的方法：通过按功能键F8；单击状态栏上的[正交]开关按钮。

注意：正交打开后，就只能画出水平或垂直的直线。

5.2 对象捕捉使用对象捕捉可以精确定位现有图形对象的特征点。

例如，直线的端点、中点、圆的圆心、切点等。

当光标移到对象的捕捉位置时，将显示标记和相应提示。

使用对象捕捉功能可快速、准确的捕捉到这些点，从而达到精确绘图的目的。

控制对象捕捉打开或关闭的常用方法有以下两种：通过按功能键F3；单击状态栏上的[对象捕捉]开关按钮。

一、对象捕捉的设置鼠标右击[状态栏]上的“对象捕捉”按钮，选择“设置”选项，系统弹出如下对话框：各对象捕捉点的含义如下：端点：捕捉直线或曲线的端点。

中心：捕捉直线或圆弧的中间点。

圆心：捕捉圆、椭圆或圆弧的圆心。

节点：捕捉用“点”命令绘制的点对象。

象限点：捕捉位于圆、椭圆或圆弧上0度、90度、180度和270度处的点。

交点：捕捉两个对象的交叉点。

插入点：捕捉图块、标注对象或外部参照的插入点。

切点：捕捉圆、圆弧及其他曲线的切点。

（……其他没列举的，用得少一些）二、自动捕捉和临时捕捉1、自动捕捉使用者事先设置好需要的捕捉点后，系统就会自动捕捉这些点。
