煤田地质及矿图知识PPT课件

  • 格式：pptx
  • 大小：20.44 MB
  • 文档页数：76

下载文档原格式

  / 76

合集下载

煤矿矿图识读PPT课件

煤矿矿图识读PPT课件
(2) 地面近井点、井下导线点和水准点；
(3) 水平主要巷道及峒室，以及特征点的 高程；
(4) 沿煤层掘进的全部巷道和回采工作面， 以及巷道的掘进日期，斜巷的倾角，煤层 的产状要素以及回采年月；
(5) 断层和煤层的交面线；
（6) 穿过本煤层的钻孔，煤层露头线及 其产状；
（7)岩浆侵入体在煤层中的边界及范 围；
03 矿图绘图标准
04 矿图辨识与应用
采空区
阶段煤柱
回风巷
上
23°
山
采掘工程平面图
–191.7
主井
副井
–249.1
石
– 250
门 井底车场
运输巷
图2—1（b）
第10页/共58页
正文 . 第二节
01 矿图概述
02 采掘工程平面 图
2.2 采掘工程平面图的内容
03 矿图绘图标准
04 矿图辨识与应用
(1) 地面建筑物、河流、湖泊、铁路、主 要井巷及其保护煤柱的边界、井田技术边 界和井田隔离煤柱边界；
04 矿图辨识与应用
第12页/共58页
正文 . 第二节
01 矿图概述
02 采掘工程平面 图
03 矿图绘图标准
04 矿图的辨识与应用
2.3 在平面图识读各种巷道的方法
矿井巷道由各类井巷组成，有水 平的、倾斜的，也有竖直的，有煤层 的顶板岩巷、底板岩巷，还有平穿顶、 底板及煤层的石门等等。这些巷道分 布在不同的位置上，组成了一个纵横 交错的巷道网。
(a) 图2—5a
第17页/共58页
(b) 图2—5b
正文 . 第二节
01 矿图概述
02 采掘工程平面 图
03 矿图绘图标准
3．相交、相错和重叠巷道的判读

采矿概论课件——第一章 煤田地质及矿图知识

采矿概论课件——第一章 煤田地质及矿图知识

4、走向线 — 煤层层面与水平面相交的直线 叫走向 线。
5、走向 — 走向线延伸的方向。
6、倾向 — 煤层层面上，与走向线垂直，向下 的倾斜线在水平面上的投影所指的方向。
7、倾角 — 煤层层面与水平面之间的两面角。
=0 ～ 90
表示方法 15
煤层地质构造
1、单斜构造：
在一定范围内，煤（岩）层大致 向一个方向倾斜的构造形态。
厚度 — 煤层顶底板之间的垂直 (法线)距离。 总厚度=有益厚度+夹矸厚度
（三）常用的煤层分类
1、根据开采技术条件，煤层按倾角分类
近水平煤层 8
缓(倾)斜煤层 8 ～25
中斜煤层
25～45
急（倾）斜煤层 45
2、根据最小可采厚度，煤层分：
薄煤层 （ 0.4～0.5） M1.3m
中厚煤层 1.3mM 3.5m
2、褶皱构造— 岩层受力后，被挤压 弯曲但保持连续性的构造。
褶曲、背斜与向斜 褶曲 — 褶皱构造中每一个弯曲部分。 背斜—层面凸起的褶曲。 向斜 — 层面凹下的褶曲。
褶曲要素：核部 翼部 轴面 轴线 枢纽 褶曲的轴线 — 褶曲与地表的交线。 枢纽—层面与轴面的交线。
褶曲示意图
3、断裂构造 — 岩层受力后，遭到破坏失去 连续性的构造。 节理 — 没有出现明显位移的断裂构造 。 断层— 出现了明显位移的断裂构造 。
3、成煤作用简表
变质作用———烟煤 无烟煤
煤化作用
成岩作用———褐煤
成煤作用
成岩作用：泥煤或腐泥被掩埋后在高温高压等作用下形成褐煤的作用
泥炭（腐作用）
成煤原始物质
成煤的必要条件：
1、潮湿和温和的气候条件利于植物繁殖； 2、大量植物生长与死亡； 3、有大面积的沼泽地带； 4、适宜地壳运动。

煤矿地质知识 ppt课件

煤矿地质知识 ppt课件

18
2.岩石：矿物的集合体 按生成原因岩石可分为： （１）岩浆岩:花岗岩、玄武岩、辉绿岩 （２）变质岩：大理岩
ppt课件
19
2.岩石：矿物的集合体 按生成原因岩石可分为： （1）岩浆岩:花岗岩、玄武岩、辉绿岩 （2）变质岩：大理岩 （3）沉积岩：砾岩、砂岩、泥岩、页岩、 石灰岩、煤 沉积岩分布最广，地表约75%的面积都覆盖 有沉积岩。
ppt课件 33
ppt课件
34
3、煤层结构 简单结构煤层：煤层中没有呈层状出现的比 较稳定的夹石层，但仍可能夹一些矿物质 透镜体或结核。 复杂结构煤层：煤层中常含有较稳定的夹石 层。
长焰煤
气煤 烟 煤 肥煤 焦煤 瘦煤
沥青光泽
强沥青光泽 弱玻璃光泽 玻璃光泽 强玻璃光泽
褐黑色
2.8 2.6 2.6 2.5
最大 黑色 黑灰色 灰黑色 钢灰色 3.5～4.0 最小 1.35～ 1.8 良好
金刚光泽 无烟煤 似金属光泽
ppt课件
31
七、常用煤的指标
（1）水分（Ｗ） 内在水分：吸附或凝聚在煤内部毛细孔中的水分 外在水分：在煤的开采储运、洗选过程中存留在煤表面的水分 内在水分和外在水分总和称为全水分 （2）灰分（Ａ）：煤完全燃烧后的固体残渣 （3）挥发分（Ｖ）：在隔绝空气的条件下，煤在高温下有机 质分解出来的气态物质 （4）发热量（Ｑ）：单位重量的煤完全燃烧时放出的热量， 单位：Ｊ／Ｇ （5）胶质层厚度（Ｙ）：具有粘结性的煤在密闭条件下加热 到一定温度，形成胶质体。 （6）含矸率：指矿井开采出来的煤炭中大于50mm的矸石量占 全部煤量的百分率。
ppt课件
11
地震作用
ppt课件
12
地震作用
ppt课件

2第一章煤矿地质及矿图

2第一章煤矿地质及矿图

第二节 煤的形成、用途与分类
泥炭化阶段
植物 地壳下沉 遗体 隔绝空气
腐烂 分解
生物作用 化学作用
泥炭 层
压温 力度
无烟 煤
高温 高压
烟煤
覆盖层加厚
褐煤
高温 高压
煤化阶段
煤的形成
形成具有开采价值的煤层必须具备四个条件： 植物的大量繁殖、温暖潮湿的气候、 适宜的古地理环境、地壳运动的配合
煤的性质
物理性质：
岩石 沉积岩: 煤、油页岩、石灰岩等 变质岩: 石英岩、大理岩、片岩等
地质作用
在漫长的地质年代中，由于自然动力引起 的地壳物质组成、内部构造和地壳形态变化与 发展的作用。
内力地质作用
地质作用
地壳运动 岩浆活动 变质作用 地震作用
外力地质作用
风化作用 剥蚀作用 搬运作用 沉积作用 固结成岩
地质年代与地层
坐标系统
某矿以以下8点坐标(6°带)连线圈定的井田范围
为依据：
点号
X
Y
1
4403900
19649870
2
4402300
19649870
3
4402300
19648930
4
4403440
19648930
5
4403440
19648080
6
4402930
19648080
7
4402930
19647080
8
4403900
19647050
地形图
等高线：高程相同的若干点连接而成的曲线。
等高线是连续闭合曲线。 稠密表示陡坡，稀疏表示缓坡。
地形图
等高线表示地内小。
闭合曲线

地质与矿图PPT课件

地质与矿图PPT课件
b）根据煤层倾角分类： 缓倾斜煤层：<25º 倾斜煤层：25 º ~45 º 急倾斜煤层：>45 º
-
17
第二ห้องสมุดไป่ตู้ 矿 图
一、图形的基本知识 1、立体图
-
18
2、投影图
-
19
3、三视图
-
20
4、比例尺和图例
比例尺：绘制矿图时，因实际地物的形 状和尺寸很大，为了看图方便图纸就不能与 地物尺寸一样大小，便按照一定的倍数把地 物缩小后，再绘制到图纸上。这种缩小的尺 寸与实际地物尺寸相比就叫比例尺。
煤田地质勘探工作分为三个阶段： a）煤田普查：地球物理勘探、地质 测量 b）煤田详查： 探掘工程 c）井田精查 ：地质钻探工程
-
9
矿井储量
矿井储量：是指井田范围内埋藏着
的具有工业价值的煤炭资源的数量。
煤炭储量计算公式： 煤炭储量=含煤面积×厚度×容重
-
10
能利用储量
矿井总储量 尚难利用储量
可采储量 工业储量 设计损失量
矿井地质与矿图
第一节 ：煤矿地质
△岩石与地史
△煤的形成与分类
△地质构造
第二节 ：矿山工程用图：
△图形的基本知识
△煤层底板等高线图
△采掘工程平面图
△柱状图、剖面图及其他图纸
-
1
第一节 ：煤矿地质
一、岩石与地史 地球是由地壳、地幔、地核三大
部分组成。地壳由岩石组成。组成地 壳的岩石分为岩浆岩、沉积岩和变质 岩三大类。
35
-
36
-
37
地形等高线图：地表面与不同标高的 多个水平面的交线。
煤层底板等高线图：以煤层底板面 （或顶板面）与多个水平面的交线绘出煤 层底板等高线图。

《煤矿常用矿图》ppt课件

《煤矿常用矿图》ppt课件

图纸加长幅面尺寸1
幅面代号 A3×3 A3×4 A4×3 A4×4 A4×5
尺寸B×L 420×891 420×1189 297×630 297×841 297×1051
图纸加长幅面尺寸2
幅面代号 A0×2 A0×3 A1×3 A1×4 A2×3 A2×4 A2×5
尺寸B×L 1189×1682 1189×2523 841×1783 841×2378 594×1261 594×1682 594×2102

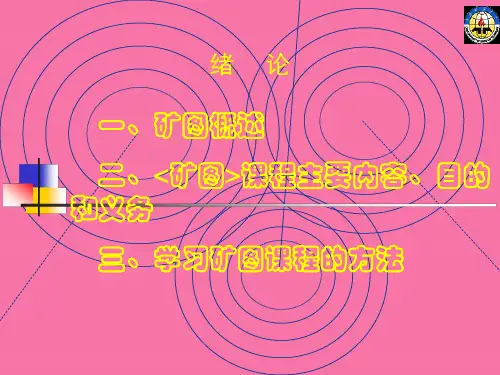

〔二〕<矿图>课程的目的和义务
•目的：培育学生识读、绘制和运用矿图的
才干。
•义务：熟习制图规范和规范，掌握矿图根
本知识和根本原理，能熟练运用制图仪器和 工具；
•学会识读、绘制和运用矿图。
三、学习矿图课程的方法
• 1.学好专业课程； • 2.重点学好矿图投影根本知识， • 3.多察看，多思索，多动手； • 4.仔细仔细，一丝不苟的任务作风； • 5.实际联络实践，提高专业综合技艺。
向。
• 方位角：某直线与规范指北方向的程度夹角。 • 方位角分坐标方位角、真方位角和磁方位角。
坐标方位角，正负方位角
• 在平面直角坐标系统中，从坐标纵线的
指北方向起，顺时针量至某直线的程度 角度，称为该直线的坐标方位角，简称 方位角。
• 直线前进方向的方位角称为正方位角，
其相反方向的方位角称为负方位角。
• 〔1〕在正方形或长方形的图纸上，距下底边50mm处画
不断线，由距左纸边10mm处起始，沿直线量取500mm 得直线，如图1—66a所示。
• 〔2〕以A点为圆心，以AB为半径向上画弧得BF；再以
B点为圆心，以BA长为半径向上画弧得AG；BF和AG相 交得交点O，如图1—66b所示。

煤地质ppt课件

煤地质ppt课件

开采技术选择
根据煤田的实际情况，选 择合适的开采技术，如露 天开采、井工开采等。
采煤工艺流程
介绍采煤工艺流程，包括 落煤、装煤、运煤、支护 等环节，以及各环节中使 用的设备和技术。
实践经验总结
分享实际开采过程中的经 验教训，对常见问题进行 分析和解决。
煤的加工与利用
煤的洗选与加工
介绍煤的洗选、破碎、筛分、磨 矿等加工过程，提高煤的品质和
利用率。
煤的利用方向
阐述煤在发电、化工、冶金等领域 的应用，以及各种利用方式的优缺 点。
节能减排与环保
强调在煤的加工和利用过程中，应 注重节能减排和环保，推广清洁能 源和低碳技术。
04
煤地质研究前沿与展望
煤地质研究现状与趋势
全球煤炭资源分布与储量评估
01
随着勘探技术的进步，全球煤炭资源储量不断更新，分布情况
跨界融合与创新
加强与其他领域的跨界融合与创新，拓展煤地质研究的应用领域 和市场空间。
05
煤地质实践案例分析
某地区煤田勘探实践案例
1 2 3
勘探目的
寻找煤炭资源，为当地经济发展提供能源保障。
勘探方法
采用地质填图、地球物理勘探和钻探等多种手段 ，综合分析煤田的分布、煤层厚度和煤质特征等 信息。
勘探成果
某企业煤加工利用实践案例
加工目的
提高煤炭利用率，减少环境污染。
加工方法
采用先进的煤洗选技术和煤转化技术，将原煤加工成不同规格的煤 炭产品，如洗精煤、焦炭等。
加工成果
提高了煤炭的利用率和附加值，减少了环境污染，为企业带来了可观 的经济效益。
THANKS
感谢观看
煤田的形成
煤田是由含煤地层和煤层组成的，形成于不同的地质时期 和地质环境。煤田的分布受古地理、古气候和古植物等因 素的影响。

采矿课件第二章煤矿地质图.ppt

采矿课件第二章煤矿地质图.ppt
上先做一条水平直线，以地形等高线图上所做剖面位 置的最低标高为此水平线的标高，此处为10m。 – 4）根据等高线图的比例尺和等高距做出平行于该直线 的水平线，并注明标高。 – 5）过等高线图上各交点，向剖面图上的水平线作垂直 引线，根据各点的标高在剖面图上确定各点的位置， 并编号1′、2′、3′……。 – 6）用圆滑的曲线连接这些实际位置点，即绘成地形剖 面图。
– 补充：褶曲构造（向斜和背斜）的三点判别法
第三节 煤层等高线图
煤层走向和倾角变化 盆地和穹隆构造
煤层褶曲 煤层倒转的等高线图
第三节 煤层等高线图
2．断层
– 在煤层等高线图上，断层是用断层面与煤层层 面的交线的水平投影来表示，一般叫做断层交 线或交面线。因为断层有上下两盘，所以一条 断层有两条交面线，上盘交面线用符号—·—表 示，下盘交面线用符号——表示。断层使煤层 底板等高线失去连续性，一般情况下，正断层 表现为等高线中断缺失，中断缺失部分为无煤 带，逆断层表现为煤层等高线重叠，重叠部分 为煤层上下两盘重复区，如图2-16。
（3）等高线稠密表示陡坡，等高线稀疏表示缓坡，等高线间 距均匀表示坡度一致。
第二节 地形图
二、等高线图上各种地形的表示方式
山岗和凹坑
山脊和山谷
第二节 地形图
山坡等高线及断面
鞍部地形等高线
地形剖面图
第二节 地形图
三、根据等高线图作地形剖面图
– 1）根据工程需要在地形图上画出剖面位置线AB。 – 2）将AB线与等高线相交的各点编号，注明各点标高。 – 3）在图的下方或另用一张纸绘地形剖面图。在这张纸
– 煤层顶底板等高线图是反映煤层空间形态和构造变动的重要地质 图件，是煤矿设计，生产、储量计算的基础。图2-19为某矿煤层 底板等高线图。

【采矿课件】第一章煤矿地质知识

【采矿课件】第一章煤矿地质知识

第三节 煤的性质及工业分类
• 1．煤的物理性质
– 光泽、颜色、条痕、硬度、脆度、比重和容重、导电 性等。
• 2．煤的化学组成：有机质和无机质，主要元素有：碳、
氢、氧、氮、硫、磷。
变质程度
褐煤
长焰煤
气煤
肥煤
烟
焦煤
煤
瘦煤
光泽 无光泽暗淡 沥青光泽 沥青光泽 强沥青光泽 弱玻璃光泽 玻璃光泽
强玻璃光泽
颜色 褐色 黑褐色 褐黑色
– 3）煤层的倾角 • 缓斜煤层 0°～25° • 倾斜煤层 25°～45° • 急斜煤层 45°～90° • 通常又把8°以下的煤层称为近水平煤层。
PPT文档演模板
2020/10/31
【采矿课件】第一章煤矿地质知识
第四节 煤层的埋藏特征
• 二、煤层顶底板岩石
– 煤层顶底板岩石是指煤系中位于煤层上下一定距离内 的岩层。按照沉积的次序，在正常情况下，先于煤生 成的岩石是煤层的底板，较煤后生成的岩层叫做顶板。
– 我国最主要的三个聚煤时期为：石炭二迭纪、侏罗纪 和第三纪。
– 古植物从死亡、堆积到转化为煤的演化过程，称为成 煤作用。分为泥炭化阶段 和煤化阶段 。
• 二、煤系的概念
– 煤系是指含有煤层的沉积岩系，它们彼此间大致连续 沉积，并在成因上有密切联系。
PPT文档演模板
2020/10/31
【采矿课件】第一章煤矿地质知识
【采矿课件】第一章煤 矿地质知识
PPT文档演模板
2020/10/31
【采矿课件】第一章煤矿地质知识
本章主要内容
Ú 第一章 煤矿地质知识
– 第一节 地质作用、地壳的物质组成及地史 的概念
– 第二节 煤的形成及煤系 – 第三节 煤的性质及工业分类 – 第四节 煤层的埋藏特征 – 第五节 煤田地质勘探及矿井资源/储量

01煤田地质及矿图

01煤田地质及矿图
本章主要内容
第一章 煤田地质及矿图知识
– 第一节 煤田地质概述 – 第二节 煤质及煤的工业分类 – 第三节 煤田地质勘探及煤田储量 – 第四节 矿图基本知识 – 第五节 读图方法
第一节 煤田地质概述
一、成煤作用
煤层的形成受古植物、古气候、古地理及古构造等条件的 控制。 – 我国最主要的三个聚煤时期为：石炭二迭纪、侏罗纪 和第三纪。 – 古植物从死亡、堆积到转化为煤的演化过程，称为成 煤作用。分为泥炭化阶段 和煤化阶段 。
第一节 煤田地质概述
四、煤层赋存特征 （一）煤层的结构和顶底板 2、煤层的顶底板 顶板，赋存在煤层之上的邻近岩层； 底板，赋存咋煤层之下的邻近岩层； 伪顶，位于煤层之上随采随落得极不稳定岩层，厚度
0.5m以下； 直接顶，位于煤层或伪顶之上具有一定的稳定性，采煤
时移架或回柱后能自行垮落的岩层； 基本顶，“老顶”，位于直接顶或煤层之上，通常厚度
第四节 矿图基本知识
一、矿图基本知识 矿图： 正投影 标高投影 零点高程，黄海平均
海水面； 地理坐标 平面直角坐标
平面直角坐标系
高程计算示意图 立井标高投影图
方位角和象限角
第四节 矿图基本知识
二、地质图 1、钻孔柱状图 2、地质剖面图 3、煤层底板等高线图 4、地形地质图 三、采掘工程图 平面图、剖面图、立面图、煤层层面图
一、煤炭地质勘探阶段及其任务 煤炭普查 矿区详查 井田精查 二、煤炭地质勘探技术手段 遥感地质调查 地质填图 钻探 山地工程 地球物理勘探
第三节 煤炭地质勘探及煤田储量
三、煤炭储量 能利用储量 矿井设计储量：矿井精查地质报告提供的
能利用储量减去设计计算的断层、防水、 井田境界等煤柱后剩余的储量； 矿井可采储量：矿井设计储量减去工业场 地、地面建筑物和构筑物、井下主要巷道 等保护煤柱后乘以采区采出率所得到的储 量。 设计损失量

第一节煤矿地质基本知识ppt课件

第一节煤矿地质基本知识ppt课件
(二)、顶底板
是指煤层中位于煤 层上下一定距离内的岩 层。
赋存在煤层之上、 在煤层之后形成的岩层 叫顶板；
赋存在煤层之下、 在煤层之前形成的岩层 叫底板
精品课件
顶板分类
顶板
伪顶
直接顶
精品课件
老顶
顶
板
伪顶:直接覆盖于煤层之上（下）的极易随煤 炭的采出而同时垮落，厚度在0.5米以下，岩 层多为炭质页岩；
平推断层：岩层断裂后，上、下两盘作 水平移动。
精品课件
根据断层走向与岩层走向关系的断层 分类
走向断层：断层走向与岩层走向完全一致或近 于一致。
倾向断层：断层倾向与岩层倾向一致或近于一 致。
斜交断层：断层走向与岩石走向斜交。
精品课件
一、煤的埋藏特征
实践证明，断层大小对井田设计、煤矿生产的 影响不相同。因此，断层可分为：
精品课件
一、煤的埋藏特征
若等高线凸出方向是标高降低方向，则为背斜 2、断层
断层在煤层底板等高线上表现为等高线中断。 断层交面线：因断层有上下两盘，所以一条断层 一般有2条交面线，上盘交面线用点划线（ —•—） 表示，下盘交面线用横叉线（—x—）表示。 a、一般情况下，正断层表示为煤层底板等高线中 断缺失，在交面线之呈白区；逆断层表示为煤层底板 等高线在交面之间为重叠区，即为下盘重复区。
大型向斜轴部顶板压力常有增大现象，岩石 破碎容易发生垮落，必须加强支护，否则容易发 生冒顶、切面等事故，给顶板管理带来很大困难。 有煤与瓦斯突出的矿井，往往容易发生瓦斯突出。
精品课件
一、煤的埋藏特征
（２）中型褶曲。中型褶曲往往是大型褶曲构 造的次一级构造，是采区布置考虑的主要依据。 （３）小型褶曲。在矿井中的一些小褶曲，一 般来说对瓦斯影响不大，但使煤厚度产生变化， 有的煤层突然增厚，使原采煤方法不能继续， 需改变采高或分层开采；有的地方突然变薄甚 至不可采，使工作面无法继续采煤，需要重新 掘开切眼。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

根据当前开采技术，我国将煤层按厚度分为三
类：
薄煤层
<1.3m
中厚煤层
1.3~3.5m
厚煤层
>3.5m
42
四、煤层赋存特征
• 3. 按煤层稳定性分类
• 煤层稳定性是煤层形态、厚度、结构及可采性的变化程 度。按煤层稳定性，可分为：
•
稳定煤层
•
较稳定煤层
•
不稳定煤层
•
极不稳定煤层
43
第二节 煤质及煤的工业分类
煤田地质及矿图知识
1
第一节 煤田地质概述 第二节 煤质及煤的工业分类 第三节 煤田地质勘探及煤炭储量 第四节 矿图基本知识
2
第一节 煤田地质概述
一、成煤作用 二、聚煤时期 三、含煤岩系 四、煤层特征
3
一、成煤作用
煤是古代植物遗体经成煤作用后转变成的 固体可燃矿产。
（一）成煤作用：从植物死亡、堆积到转变为煤的演
岩浆岩是由地壳内部熔融状态的岩浆，沿地壳的裂
隙等薄弱地带侵入地壳或喷出地表，冷凝固结而形成的岩 石。
7
二、聚煤期
沉积岩是地壳表层环境中常温常压条件下形成的岩石。主 要由风化和剥蚀岩石的碎屑及可溶物质等，经搬运、沉积、 压紧、胶结而形成的岩石。
由于风化、剥蚀、搬运作用形成的岩石。特点： 成层状态；存在古生物化石。如：砾石、砂岩、页 岩、石灰岩、煤。
（一）煤层的结构和顶、底板
1. 煤层的结构
煤层通常是层状的。根据煤层中有 无较稳定的夹矸层，将煤层分为两类。
（1）简单结构煤层 （2）复杂结构煤层
24
四、煤层赋存特征
• 2. 煤层的顶、底板
• 顶板：赋存在煤层之上的邻近岩层。 • 底板：赋存在煤层之下的邻近岩层。
基本顶 直接顶
伪顶 煤层 直接底 基本底
13
14
15
16
17
18
二、聚煤期
19
地质年代（地层年代）表
20
二、聚煤期
聚煤期或成煤期：地质历史中形成煤炭资源的时期。
古生代：石炭纪、二叠纪（孢子植物） 3个主要聚煤期 中生代：侏罗纪（裸子植物）
新生代：古近纪、新近纪（第三纪） （被子植物）
徐州煤田成煤于古生代的石炭纪、二迭纪，距 今有2.7~3.5亿年了！
四、煤层赋存特征
褶曲的基本形态是背斜和向斜。用褶曲要素 来描述一个褶曲在空间的形态，
核部
核部、翼部、轴面、轴线、枢纽
31
四、煤层赋存特征
褶
曲3. 断裂构造
断裂构构造 — 岩层受力后，遭到破坏失去连续性的构造。 节理造 — 没有出现明显位移的断裂构造。
断层 — 出现了明显位移的断裂构造。
断
裂
构
造
断
39
四、煤层赋存特征
地面勘探线、钻孔、与煤层断层的关系示意图
钻孔 钻孔
勘探线
钻孔
40
四、煤层赋存特征
（四）常用的煤层分类
1. 按煤层倾角分类
根据当前开采技术，我国将煤层按倾角分为四类：
近水平煤层
<8°
缓（倾）斜煤层
8°~25°
中斜煤层
25°~45°
急（倾）斜煤层
>45°
41
四、煤层赋存特征
2. 按煤层厚度分类
变过程，以及在这个演变过程中经受的各种作用。
4
一、成煤作用
煤的形成过程
5
一、成煤作用
（二）成煤的必要条件
形成有开采价值煤层的必要条件： 第一，温暖潮湿的气候条件； 第二，大量植物的生长、死亡； 第三，大面积沼泽化的地理条件； 第四，地壳运动的良好配合。
6
二、聚煤期
按岩石的成因，分为岩浆岩、沉积岩、变质岩。
22
三、含煤岩系
煤田 — 同一地质时期形成，并大致连续发育的含 煤岩系分布区。（地质历史发展过程中，由含炭物 质沉积形成的大面积含煤地带）
煤田常以其所在的地点来命名，如大同煤田、徐州 煤田、鄂尔多斯煤田、开滦煤田等。
面积从几十到几百平方公里 储量从几亿到几百亿吨。
23
四、煤层赋存特征
一、煤的元素成分
煤
有机物质：碳（C）、氢（H）、氧（O）、氮（N） 无机物质
1. 碳
（1）变质程度越深，含碳量越高 （2）含碳量越高，发热量越高
25
四、煤层赋存特征
（二）煤层厚度
煤层的厚度：煤层顶底板之间的垂 直距离。 煤层总厚度：包括所有煤分层和夹 矸层厚度总和。 有益厚度：煤分层厚度的总和，不 包括夹矸层厚度。 最低可采厚度：在当前技术和经济 条件下，可开采的最小煤层厚度。
26
四、煤层赋存特征
（三）煤层的构造形态
地质构造 — 地壳运动造成 的煤层和岩层的空间形态 煤层的产状 — 对煤层赋存 状态和空间特征的描述
沉积岩约占75%（地表）， 矿产蕴藏量的80%， 是研究的主要对象。
8
9
10
11
12
二、聚煤期
变质岩是由原有的沉积岩、岩浆岩在受到高温、高压及化
学性活泼的气体或液体的作用，岩石的物理化学性质、结 构及构造都发生变化，变成一种新的岩石，称为变质岩。
受高温高压作用已改变了成份和性质的岩石。 如：大理石、石英岩、片麻岩等
21
三、含煤岩系
含煤岩系简称煤系，是指含有煤层，并有成因联系的沉 积岩系。
煤系地层命名方法： ① 煤系地层通常以形成的地质年代来命名，如华北的石 炭二叠纪煤系，华南的晚二叠世煤系，东北的侏罗纪煤系等； ② 采用煤系发育良好，研究较早的地区来命名，如华南 的晚二叠世煤系在江苏龙潭和江西乐平等地研究较早，也称 为龙潭煤系或乐平煤系。
27
四、煤层赋存特征
1. 单斜构造
在一定范围内，煤（岩）层大致向一个方向倾斜 的构造形态，称为单斜构造。
28
单
四、煤层赋存特征
斜 2. 褶皱构造 构 褶皱构造 — 岩层受力后，被挤压弯曲，但保持 造 连续性的构造形态。（由若干个褶曲组合而成）
褶曲 — 褶皱构造中的单个弯曲
褶 曲 构 造
29
30
断
层
层
32
33
特大断层-东非大裂谷
34
35
36
四、煤层赋存特征
（1） 断层要素
断层面：岩层沿之断裂滑动的面。断面层可能是平面或曲面。 断层线：断层面与地面的交线。断层线的方向反映断层延伸方 向。断层线可能呈直线或曲线。 交面线：断层面与岩层层面（一般是岩层底面）的交线 断盘：断层两侧的岩层或岩体。 断距 断层分类
根据上下盘的相对运动。 a、正断层—上盘相对下降，下盘相对上升。 b、逆断层—上盘相对上升，下盘相对下降。 c、平推断层— 没有垂直方向位移的断层。
正断层
逆断层
平推断层
38
四、煤层赋存特征
根据断层走向与煤层走向关系：
走向断层 — 断层走向与煤层走向平行 倾向断层 — 断层走向与煤层走向垂直 斜交断层 — 断层走向煤层走向斜交
