DEM数字高程模型资料

数字高程模型（DEM）——知识汇总一、数字高程的定义数字高程模型（Digital Elevation Model,简称DEM）是DTM中最基本的部分，它是对地球表面地形地貌的一种离散的数学表达。

DEM表示区域D上的三维向量有限序列，用函数的形式描述为：式中,X i,Y i是平面坐标，Z i是（X i ,Y i）对应的高程。

二、数字高程的特点1）表达的多样性，容易以多种形式显示地形信息。

2）精度的恒定，常规地图对着时间的推移，图纸将会变形，而DEM采用数字媒介，能够保持精度不变。

3）更新的实时性，容易实现自动化，实时化。

4）具有多比例尺特性。

三、数字地面模型（DTM）、数字高程模型（DEM）和数字地形模型（DGM）的区别表 1 三者的区别与联系四、数字高程数据1. 来源：DEM数据包括平面和高程两种信息，常用的数据来源有：影像，现有的地形图，地球本身，其他数据源。

2. 数字高程数据类型1) 分辨率①. 10米DEM数据全国10米数字高程模型数据，为栅格图像数据，图像分辨率为10米，数学基础采用2000国家大地坐标系（CGCS2000）及Albers投影。

数据像素值记录了点位高程。

高程值计量单位为米。

②. 12.5米DEM数据12.5米DEM数据是由ALOS的PALSAR传感器采集。

该传感器具有高分辨率、扫描式合成孔径雷达、极化三种观测模式。

该数据水平及垂直精度可达12米。

ALOS（Advanced Land Observing Satellite）卫星于2006年1月24日由日本发射升空，载有3个传感器：全色测绘体例测绘仪（PRISM），主要用于数字高程测绘；先进可见光与近红外辐射计-2（AVNIR-2），用于精确陆地观测；相控阵型L波段合成孔径雷达（PALSAR），用于全天时全天候陆地观测。

③. 不同分辨率下的晕渲图对比10m分辨率数据12.5m分辨率数据来源： databox.store/product/Details/344图1 不同分辨率下的晕渲图2) 遥感测量方法a) SRTM数据SRTM（Shuttle Radar Topography Mission），由美国太空总署（NASA）和国防部国家测绘局（NIMA）联合测量。

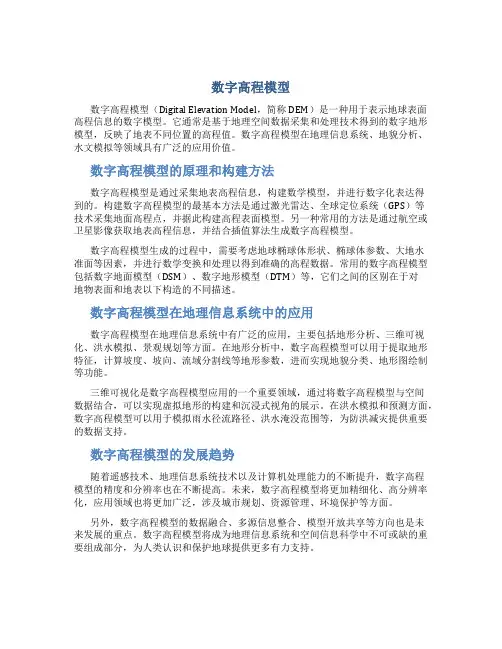

数字高程模型数字高程模型（Digital Elevation Model，简称DEM）是一种用于表示地球表面高程信息的数字模型。

它通常是基于地理空间数据采集和处理技术得到的数字地形模型，反映了地表不同位置的高程值。

数字高程模型在地理信息系统、地貌分析、水文模拟等领域具有广泛的应用价值。

数字高程模型的原理和构建方法数字高程模型是通过采集地表高程信息，构建数学模型，并进行数字化表达得到的。

构建数字高程模型的最基本方法是通过激光雷达、全球定位系统（GPS）等技术采集地面高程点，并据此构建高程表面模型。

另一种常用的方法是通过航空或卫星影像获取地表高程信息，并结合插值算法生成数字高程模型。

数字高程模型生成的过程中，需要考虑地球椭球体形状、椭球体参数、大地水准面等因素，并进行数学变换和处理以得到准确的高程数据。

常用的数字高程模型包括数字地面模型（DSM）、数字地形模型（DTM）等，它们之间的区别在于对地物表面和地表以下构造的不同描述。

数字高程模型在地理信息系统中的应用数字高程模型在地理信息系统中有广泛的应用，主要包括地形分析、三维可视化、洪水模拟、景观规划等方面。

在地形分析中，数字高程模型可以用于提取地形特征，计算坡度、坡向、流域分割线等地形参数，进而实现地貌分类、地形图绘制等功能。

三维可视化是数字高程模型应用的一个重要领域，通过将数字高程模型与空间数据结合，可以实现虚拟地形的构建和沉浸式视角的展示。

在洪水模拟和预测方面，数字高程模型可以用于模拟雨水径流路径、洪水淹没范围等，为防洪减灾提供重要的数据支持。

数字高程模型的发展趋势随着遥感技术、地理信息系统技术以及计算机处理能力的不断提升，数字高程模型的精度和分辨率也在不断提高。

未来，数字高程模型将更加精细化、高分辨率化，应用领域也将更加广泛，涉及城市规划、资源管理、环境保护等方面。

另外，数字高程模型的数据融合、多源信息整合、模型开放共享等方向也是未来发展的重点。

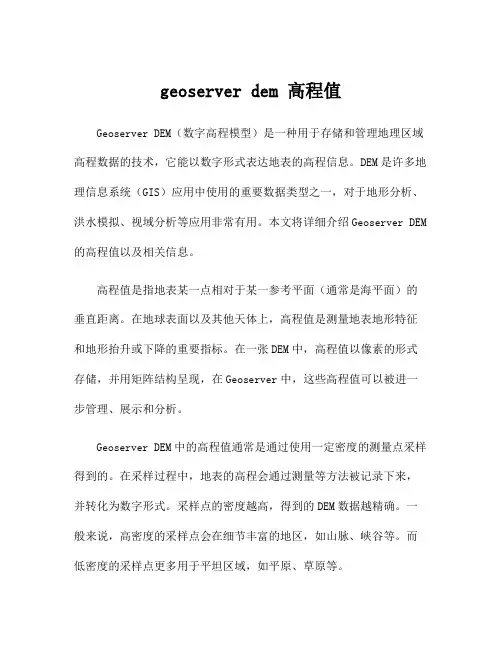

geoserver dem 高程值Geoserver DEM（数字高程模型）是一种用于存储和管理地理区域高程数据的技术，它能以数字形式表达地表的高程信息。

DEM是许多地理信息系统（GIS）应用中使用的重要数据类型之一，对于地形分析、洪水模拟、视域分析等应用非常有用。

本文将详细介绍Geoserver DEM 的高程值以及相关信息。

高程值是指地表某一点相对于某一参考平面（通常是海平面）的垂直距离。

在地球表面以及其他天体上，高程值是测量地表地形特征和地形抬升或下降的重要指标。

在一张DEM中，高程值以像素的形式存储，并用矩阵结构呈现，在Geoserver中，这些高程值可以被进一步管理、展示和分析。

Geoserver DEM中的高程值通常是通过使用一定密度的测量点采样得到的。

在采样过程中，地表的高程会通过测量等方法被记录下来，并转化为数字形式。

采样点的密度越高，得到的DEM数据越精确。

一般来说，高密度的采样点会在细节丰富的地区，如山脉、峡谷等。

而低密度的采样点更多用于平坦区域，如平原、草原等。

在Geoserver中，DEM数据可以以不同的格式存储，如GeoTIFF、SRTM等。

这些格式都能够包含DEM的高程值数据以及其他与之相关的元数据信息，如DEM数据的分辨率、范围、坐标系等。

通过将这些DEM 数据上传到Geoserver，我们可以使用Geoserver提供的各种功能进行高程值的管理和展示。

Geoserver DEM高程值的应用非常广泛。

其中之一是地形分析。

借助Geoserver DEM中的高程值数据，我们可以通过地形分析工具确定地表特征,如山脉、山谷和河流等，以及地形抬升或下降的程度。

这对于地质勘探、地貌研究以及城市规划等领域非常重要。

另一个应用是洪水模拟。

通过使用Geoserver DEM中的高程值数据，我们可以模拟洪水在地形上的传播过程。

高程值数据能够帮助我们确定水流的方向和速度，从而确定洪水泛滥的区域和深度。

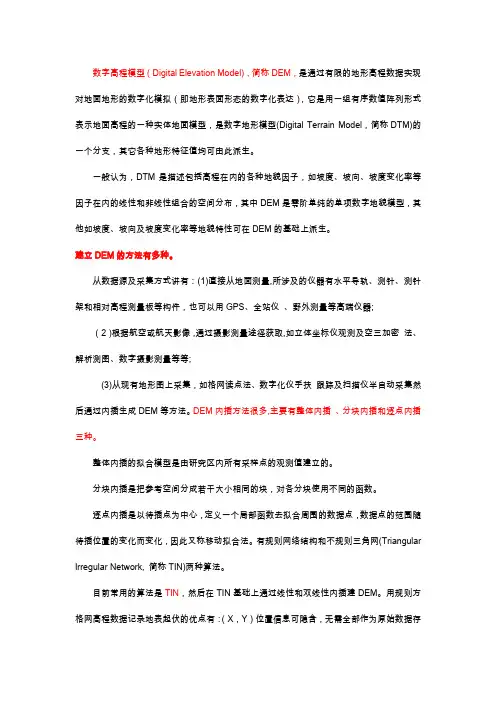

数字高程模型（Digital Elevation Model)，简称DEM，是通过有限的地形高程数据实现对地面地形的数字化模拟（即地形表面形态的数字化表达），它是用一组有序数值阵列形式表示地面高程的一种实体地面模型，是数字地形模型(Digital Terrain Model，简称DTM)的一个分支，其它各种地形特征值均可由此派生。

一般认为，DTM是描述包括高程在内的各种地貌因子，如坡度、坡向、坡度变化率等因子在内的线性和非线性组合的空间分布，其中DEM是零阶单纯的单项数字地貌模型，其他如坡度、坡向及坡度变化率等地貌特性可在DEM的基础上派生。

建立DEM的方法有多种。

从数据源及采集方式讲有：(1)直接从地面测量,所涉及的仪器有水平导轨、测针、测针架和相对高程测量板等构件，也可以用GPS、全站仪、野外测量等高端仪器;（2）根据航空或航天影像，通过摄影测量途径获取,如立体坐标仪观测及空三加密法、解析测图、数字摄影测量等等;(3)从现有地形图上采集，如格网读点法、数字化仪手扶跟踪及扫描仪半自动采集然后通过内插生成DEM等方法。

DEM内插方法很多,主要有整体内插、分块内插和逐点内插三种。

整体内插的拟合模型是由研究区内所有采样点的观测值建立的。

分块内插是把参考空间分成若干大小相同的块，对各分块使用不同的函数。

逐点内插是以待插点为中心，定义一个局部函数去拟合周围的数据点，数据点的范围随待插位置的变化而变化，因此又称移动拟合法。

有规则网络结构和不规则三角网(Triangular Irregular Network, 简称TIN)两种算法。

目前常用的算法是TIN，然后在TIN基础上通过线性和双线性内插建DEM。

用规则方格网高程数据记录地表起伏的优点有：（X，Y）位置信息可隐含，无需全部作为原始数据存储由于是规则网高程数据，以后在数据处理方面比较容易。

缺点有：数据采集较麻烦，因为网格点不是特征点，一些微地形可能没有记录。

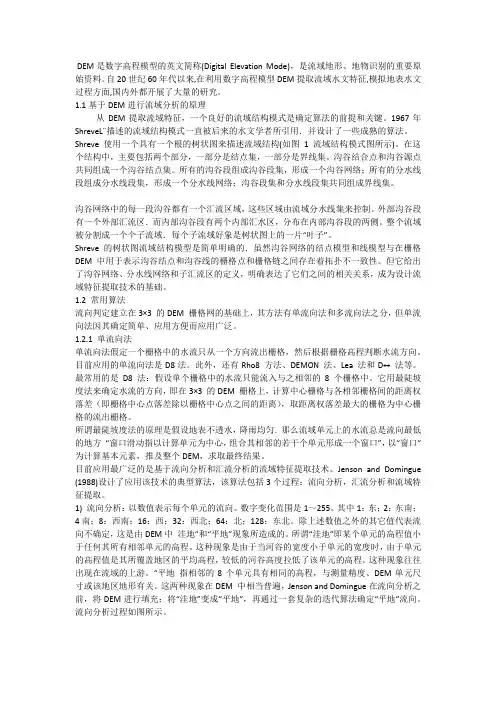

DEM是数字高程模型的英文简称(Digital Elevation Mode)，是流域地形、地物识别的重要原始资料。

自20世纪60年代以来,在利用数字高程模型DEM提取流域水文特征,模拟地表水文过程方面,国内外都开展了大量的研究。

1.1基于DEM进行流域分析的原理从DEM提取流域特征，一个良好的流域结构模式是确定算法的前提和关键。

1967年ShreveL¨描述的流域结构模式一直被后来的水文学者所引用．并设计了一些成熟的算法。

Shreve使用一个具有一个根的树状图来描述流域结构(如图1 流域结构模式图所示)。

在这个结构中，主要包括两个部分，一部分是结点集，一部分是界线集。

沟谷结合点和沟谷源点共同组成一个沟谷结点集。

所有的沟谷段组成沟谷段集，形成一个沟谷网络；所有的分水线段组成分水线段集，形成一个分水线网络；沟谷段集和分水线段集共同组成界线集。

沟谷网络中的每一段沟谷都有一个汇流区域，这些区域由流域分水线集来控制。

外部沟谷段有一个外部汇流区．而内部沟谷段有两个内部汇水区，分布在内部沟谷段的两侧。

整个流域被分割成一个个子流域．每个子流域好象是树状图上的一片“叶子”。

Shreve的树状图流域结构模型是简单明确的．虽然沟谷网络的结点模型和线模型与在栅格DEM中用于表示沟谷结点和沟谷线的栅格点和栅格链之间存在着拓扑不一致性。

但它给出了沟谷网络、分水线网络和子汇流区的定义，明确表达了它们之间的相关关系，成为设计流域特征提取技术的基础。

1.2 常用算法流向判定建立在3×3 的DEM 栅格网的基础上，其方法有单流向法和多流向法之分，但单流向法因其确定简单、应用方便而应用广泛。

1.2.1 单流向法单流向法假定一个栅格中的水流只从一个方向流出栅格，然后根据栅格高程判断水流方向。

目前应用的单流向法是D8法。

此外，还有Rho8 方法、DEMON 法、Lea 法和D∞ 法等。

最常用的是D8 法：假设单个栅格中的水流只能流入与之相邻的8 个栅格中。

数字高程模型(dem)的概念嘿，朋友！您知道啥是数字高程模型（DEM）不？这玩意儿啊，就像是给大地做的一张立体“身份证”！咱先来说说，这数字高程模型就像是大地的“身材档案”。

您想想看，咱们平常看到的地图，大多就是平面的，告诉您哪儿是哪儿。

可这数字高程模型不一样，它能把地面的高低起伏都给记录下来，就像您能清楚地知道一个人的身高、胖瘦、曲线一样，DEM 能让您对大地的起伏了如指掌。

它是怎么做到的呢？其实啊，就好比是无数个小精灵拿着尺子在大地上到处测量，把每一个点的高度都精确地记下来，然后再把这些点连接起来，形成一个超级详细的立体模型。

这模型有啥用呢？用处可大了去啦！比如说，搞城市规划的人，要是没有 DEM，怎么能知道哪里适合盖高楼，哪里得小心会有滑坡风险呢？再比如搞水利工程的，不知道地形的高低，怎么能规划好水的流向，保证大坝的安全呢？您说，要是建筑师在设计的时候，不参考 DEM，那不就像是闭着眼睛走路，一不小心就会摔个大跟头吗？还有那些研究自然灾害的专家们，有了 DEM，就能更好地预测洪水、泥石流的走向，提前做好防范，保护咱们的家园。

这 DEM 就像是大地的“秘密地图”，只有掌握了它，我们才能更好地了解大地的脾气，和它和谐相处。

您说是不是这个理儿？在农业方面，它也是个大功臣呢！农民伯伯可以根据 DEM 来判断哪里的土地更适合种什么庄稼，哪里容易积水，提前做好排水措施，这不就像是给庄稼找了个最舒服的“家”嘛！而且，在交通规划中，DEM 也发挥着重要作用。

修路的时候，得知道哪里要爬坡，哪里要架桥，要是没有它，那路修得歪歪扭扭，咱们坐车不就像坐过山车一样，颠得七荤八素啦？总之，数字高程模型（DEM）就是我们了解大地、利用大地的好帮手，它就像一把神奇的钥匙，打开了大地的秘密之门，让我们能够更加聪明、更加安全地在这片土地上生活和发展。

您说，这么重要的东西，咱们能不好好研究和利用吗？。

DEM数据获取方法资料DEM（Digital Elevation Model）数字高程模型是通过测量和计算地球表面的高程数据而生成的一种地形表面的模型。

DEM数据广泛应用于地形分析、地貌与水文模拟、三维可视化、地球科学研究、环境规划等领域。

获取DEM数据的方法主要有空间遥感技术、测绘技术和数值高程模型。

一、空间遥感技术获取DEM数据1.激光雷达（LiDAR）技术：激光雷达技术通过激光的脉冲反射来测量地表的高程，能够高精度地获取地形数据。

激光雷达设备搭载在航空器或地面车辆上，通过扫描地面并记录雷达返回的信号，高效地获取大面积DEM数据。

2.雷达干涉（InSAR）技术：雷达干涉技术利用合成孔径雷达成像来测量地表的形变和高程变化。

通过使用两个或多个雷达图像，可以计算地表的高程信息，并生成DEM数据。

这种技术可以应用于大面积的地表变形监测和地形测量。

3.卫星测高：卫星测高技术通过卫星载荷接收和处理地表的雷达回波信号，测量地表的高程，并生成高精度DEM数据。

这种方法适用于获取大范围的DEM数据，但精度相对较低。

二、测绘技术获取DEM数据1.地面测量：地面测量是通过在地面上放置测量仪器，通过测量角度、距离和高程来获取地表的高程信息。

常见的地面测量方法包括全站仪、GPS测量等，可以获取高精度的局部DEM数据。

2.摄影测量：摄影测量是通过航空或航天平台上的相机拍摄地面的图像，并通过图像处理和测量方法来推算地表的高程信息。

该方法适用于中等精度的大范围DEM数据获取。

3.地形测绘：地形测绘是通过现场勘测和测量获取地形数据，包括通过地形测图、地形描图和地形探测来获得地表高程数据。

这种方法适用于小范围和高精度的DEM数据获取。

三、数值高程模型获取DEM数据1.数学建模：数学建模是通过现有地表高程数据进行数学建模和插值方法来推算出没有测量点的地表高程数据。

常用的数学建模方法包括三角网格插值、反距离权重插值等，可以较好地还原地表的高程。

一、数字高程的定义数字高程模型（Digital Elevation Model,简称DEM）是DTM中最基本的部分，它是对地球表面地形地貌的一种离散的数学表达。

DEM表示区域D上的三维向量有限序列，用函数的形式描述为：V i=(X i,Y i,Z i);i=1,2,…,n式中, X i, Y i是平面坐标， Z i是（X i, Y i）对应的高程。

二、数字高程的特点1）表达的多样性，容易以多种形式显示地形信息。

2）精度的恒定，常规地图对着时间的推移，图纸将会变形，而DEM采用数字媒介，能够保持精度不变。

3）更新的实时性，容易实现自动化，实时化。

4）具有多比例尺特性。

三、数字地面模型（DTM）、数字高程模型（DEM）和数字地形模型（DGM）的区别表 1 三者的区别与联系四、数字高程数据1.来源：DEM数据包括平面和高程两种信息，常用的数据来源有：影像，现有的地形图，地球本身，其他数据源。

2.数字高程数据类型1)分辨率①.10米DEM数据全国10米数字高程模型数据，为栅格图像数据，图像分辨率为10米，数学基础采用2000国家大地坐标系（CGCS2000）及Albers投影。

数据像素值记录了点位高程。

高程值计量单位为米。

②.12.5米DEM数据12.5米DEM数据是由ALOS的PALSAR传感器采集。

该传感器具有高分辨率、扫描式合成孔径雷达、极化三种观测模式。

该数据水平及垂直精度可达12米。

ALOS（AdvancedLand Observing Satellite）卫星于2006年1月24日由日本发射升空，载有3个传感器：全色测绘体例测绘仪（PRISM），主要用于数字高程测绘；先进可见光与近红外辐射计-2（A VNIR-2），用于精确陆地观测；相控阵型L波段合成孔径雷达（PALSAR），用于全天时全天候陆地观测。

③.不同分辨率下的晕渲图对比图 1 不同分辨率下的晕渲图2)遥感测量方法a)SRTM数据SRTM（Shuttle Radar Topography Mission），由美国太空总署（NASA）和国防部国家测绘局（NIMA）联合测量。

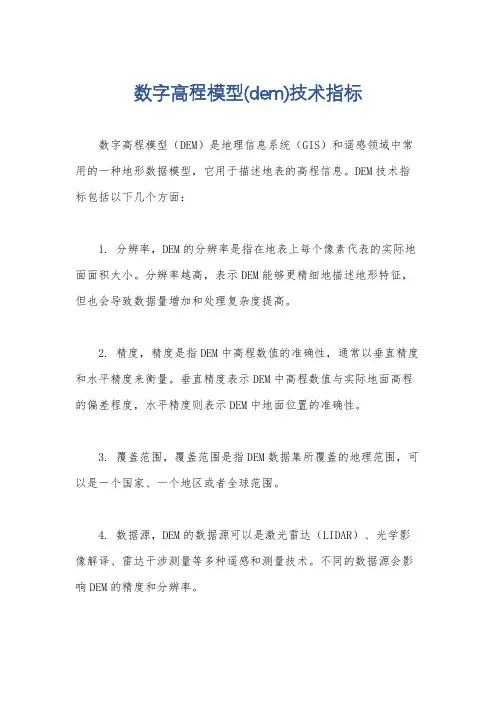

数字高程模型(dem)技术指标
数字高程模型（DEM）是地理信息系统（GIS）和遥感领域中常用的一种地形数据模型，它用于描述地表的高程信息。

DEM技术指标包括以下几个方面：
1. 分辨率，DEM的分辨率是指在地表上每个像素代表的实际地面面积大小。

分辨率越高，表示DEM能够更精细地描述地形特征，但也会导致数据量增加和处理复杂度提高。

2. 精度，精度是指DEM中高程数值的准确性，通常以垂直精度和水平精度来衡量。

垂直精度表示DEM中高程数值与实际地面高程的偏差程度，水平精度则表示DEM中地面位置的准确性。

3. 覆盖范围，覆盖范围是指DEM数据集所覆盖的地理范围，可以是一个国家、一个地区或者全球范围。

4. 数据源，DEM的数据源可以是激光雷达（LIDAR）、光学影像解译、雷达干涉测量等多种遥感和测量技术。

不同的数据源会影响DEM的精度和分辨率。

5. 数据格式，DEM可以以栅格模型或矢量模型的形式存在，不
同的数据格式适用于不同的应用场景。

6. 衍生产品，基于DEM数据，可以生成坡度、坡向、流域分析、地形曲率等衍生产品，这些产品对地形特征的分析和应用具有重要
意义。

总的来说，DEM技术指标涉及到数据的分辨率、精度、覆盖范围、数据源、数据格式以及衍生产品，这些指标对于DEM在地理信
息分析、地形测量、环境模拟等领域的应用具有重要意义。

数字⾼程（DEM）模型期末复习资料数字⾼程模型（DEM）期末复习资料第⼀章1数字地⾯模型是利⽤⼀个任意坐标场中⼤量选择的已知X、Y、Z的坐标点对连续地⾯的⼀个简单的统计表⽰。

2 DEM和DTM的关系：DEM是DTM的⼦集，是DTM最基本的部分；20世纪60年代出现了地理信息系统的概念，其含义包括了DTM，在概念上取代了DTM。

DTM提出后，其实际发展和应⽤中的内涵还主要局限于DEM，故⼆者的名称混淆使⽤，主要表⽰的都是DEM的概念。

3 ⾼程⽤来描述地形表⾯的起伏形态，传统的⾼程模型是等⾼线，其数学意义是定义在⼆维地理空间上的连续曲⾯函数，当此⾼程模型⽤计算机来表达时，称为数字⾼程模型。

4 数字⾼程模型的定义为：数字⾼程模型是对⼆维地理空间上具有连续变化特征地理现象通过有限的地形⾼程数据实现对地形曲⾯的数字化模拟－－模型化表达和过程模拟，Digital Elevation Model，简称DEM。

5.数字地形表达的⽅式可以分为两⼤类：数学描述和地形描述(1)数字描述：全局：傅⽴叶级数；多项式函数局部：规则的分块函数；不规则的分块函数（2）图形描述：点：不规则分布；规则分布；特征点线：等⾼线；特征线；剖⾯图⾯：影像；透视图；其他6.模型是指⽤来表现其他事物的⼀个对象或概念，是按⽐例缩减并转换到我们能够理解的形式的事物本体。

7.模型可以分为三种不同层次：概念模型，物质模型，数学模型。

8.概念模型是基于个⼈的经验与知识在⼤脑中形成的关于状况或对象的模型。

9.物质模型通常是⼀个模拟的模型，如橡胶，塑料或泥⼟制成的地形模型。

10.数字模型⼀般是基于数字系统的定量模型。

包括函数模型和随机模型。

11.数字模型的优点：1他是理解现实世界和发现⾃然规律的⼯具。

2提供了考虑所有可能性，评价选择性和排除不可能性的机会。

3帮助在其他领域推⼴后应⽤解决问题的结果。

4帮助明确思路，集中精⼒关注问题重要的⽅⾯。

5使得问题的主要成分能够被更好的观察，同时确保交流，减少模糊，并改进关于问题⼀致性看法的机会。

测绘技术中常见的数字高程模型介绍测绘技术在现代社会中发挥了重要的作用，尤其是在城市规划、土地利用以及自然灾害防治等方面。

数字高程模型（Digital Elevation Model, DEM）是测绘技术中常见且重要的一个概念。

本文将介绍数字高程模型的概念、应用以及构建方法。

一、数字高程模型的概念数字高程模型指的是一种描述地表形态及其相关信息的数学模型。

它用离散的数据点或像元来表示地面的高程信息。

数字高程模型能够精确表达地表的高低起伏，并且能够提供用于分析和测量的几何和地形属性，如高度、坡度和坡向等。

二、数字高程模型的应用数字高程模型在测绘技术中有着广泛的应用。

首先，它在地图制作中起到了至关重要的作用。

数字高程模型能够提供地形的三维信息，帮助测绘人员更加准确地绘制地图。

其次，数字高程模型也是土地规划和建设工程设计的重要工具。

通过数字高程模型，规划师和工程师能够深入了解地表形态特征，为城市规划和建设提供科学依据。

此外，数字高程模型在环境保护、水资源管理以及自然灾害预测和防治等领域也有着广泛的应用。

三、数字高程模型的构建方法数字高程模型的构建有多种方法，主要包括测量和遥感两种方式。

测量方式包括地面实地测量和空中摄影测量。

地面实地测量通常使用全站仪或GPS等测量仪器对地面进行测量，然后通过插值法将测量数据构建成数字高程模型。

空中摄影测量则是通过航空器从空中获取影像，再通过摄影测量技术提取地面高程信息，并通过数字影像处理软件构建数字高程模型。

遥感方式则是利用航天卫星或航空器搭载的遥感传感器获取地表影像数据，通过图像处理技术提取高程信息，并构建数字高程模型。

这种方式可以快速且经济地获取大范围的地表高程信息。

四、数字高程模型的分类根据数据的来源和表示方式，数字高程模型可以分为灰度 DEM、三角网 DEM 和等高线 DEM。

灰度 DEM 是最常见的一种数字高程模型，它使用灰度图像来表示地表的高程信息。

三角网 DEM 是通过将地表划分为多个三角网单元，利用分析网格单元内的高程数据构建数字高程模型。
