电子元件知识与插件培训教材

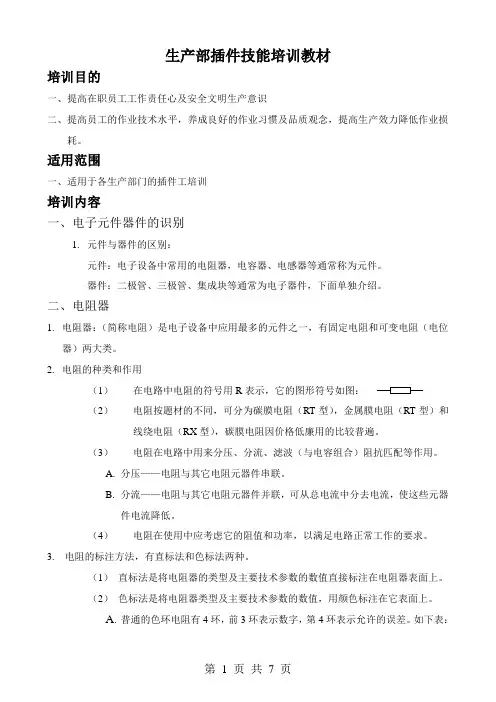

生产部插件技能培训教材培训目的一、提高在职员工工作责任心及安全文明生产意识二、提高员工的作业技术水平，养成良好的作业习惯及品质观念，提高生产效力降低作业损耗。

适用范围一、适用于各生产部门的插件工培训培训内容一、电子元件器件的识别1.元件与器件的区别：元件：电子设备中常用的电阻器，电容器、电感器等通常称为元件。

器件：二极管、三极管、集成块等通常为电子器件，下面单独介绍。

二、电阻器1.电阻器：（简称电阻）是电子设备中应用最多的元件之一，有固定电阻和可变电阻（电位器）两大类。

2.电阻的种类和作用（1）在电路中电阻的符号用R表示，它的图形符号如图：（2）电阻按题材的不同，可分为碳膜电阻（RT型），金属膜电阻（RT型）和线绕电阻（RX型），碳膜电阻因价格低廉用的比较普遍。

（3）电阻在电路中用来分压、分流、滤波（与电容组合）阻抗匹配等作用。

A.分压——电阻与其它电阻元器件串联。

B.分流——电阻与其它电阻元器件并联，可从总电流中分去电流，使这些元器件电流降低。

（4）电阻在使用中应考虑它的阻值和功率，以满足电路正常工作的要求。

3. 电阻的标注方法，有直标法和色标法两种。

（1）直标法是将电阻器的类型及主要技术参数的数值直接标注在电阻器表面上。

（2）色标法是将电阻器类型及主要技术参数的数值，用颜色标注在它表面上。

A.普通的色环电阻有4环，前3环表示数字，第4环表示允许的误差。

如下表：要说明的是黑、金、银不出现在第一环，金和银不出现在第2环，无色即表示没有第4环，还应注意区分金和黄、银和白，前者有金属光泽，后者没有。

B. 识色环的口决黑为0，棕1，红2，橙为3，黄4，绿5，6为蓝，7紫，8灰，白定9。

C. 色环电阻的读、写色环电阻的数字部分由2位有效数字和若干个“0”组成。

首先确定哪一环是第一环，方法是一般4环电阻的误差环都为金或银，首先找到误差环后，从它的反端开始读写：第1环和第2环分别表示前两位有效数字，是什么颜色即写下它所代表的数字。

电子元器件基础知识培训教材一、引言在现代电子技术领域，电子元器件是构成各种电子设备的基础。

无论是简单的电路还是复杂的系统，都离不开电子元器件的作用。

了解电子元器件的基础知识，对于从事电子技术相关工作的人员以及电子爱好者来说，都是至关重要的。

二、电子元器件的分类（一）电阻器电阻器是限制电流流动、调节电路中电压和电流比例的元件。

其主要参数包括电阻值、功率、精度等。

电阻器根据制造材料和结构的不同，可分为碳膜电阻、金属膜电阻、绕线电阻等。

（二）电容器电容器是储存电荷的元件，常用于滤波、耦合、旁路等电路中。

电容器的主要参数有电容值、耐压值、介质材料等。

常见的电容器有电解电容、陶瓷电容、钽电容等。

（三）电感器电感器能够储存磁场能量，在电路中主要用于滤波、谐振、变压等。

其主要参数包括电感量、品质因数、额定电流等。

常见的电感器有空心电感、磁芯电感等。

（四）二极管二极管具有单向导电性，常用于整流、检波、稳压等电路。

常见的二极管有整流二极管、稳压二极管、发光二极管等。

（五）三极管三极管是一种具有放大作用的半导体器件，可用于放大、开关等电路。

根据结构和工作原理的不同，三极管分为 NPN 型和 PNP 型。

（六）集成电路集成电路是将多个电子元器件集成在一块芯片上的器件，具有体积小、性能高、可靠性强等优点。

常见的集成电路有运算放大器、微处理器、存储器等。

三、电子元器件的识别（一）电阻器的识别电阻器的阻值通常标注在其表面，可以通过色环法或直接标注数字来表示。

色环法是通过不同颜色的环来表示电阻值和精度，需要记住相应的颜色代码。

数字标注则直接给出电阻值和精度。

（二）电容器的识别电容器的电容值和耐压值通常也标注在其表面。

电解电容一般会直接标注电容值和耐压值，而陶瓷电容等小容量电容则可能使用数字代码来表示电容值。

（三）电感器的识别电感器的电感量通常标注在其外壳上，有些电感器可能没有标注，需要通过测量来确定。

（四）二极管的识别二极管的极性可以通过其外壳上的标记来判断，一般来说，有银色环或白色环的一端为负极。

电子元件基础知识一、常用的元器件及其代号1、目前在我司产品中常用的元器件有：电阻、电容、电感、二极管、三极管、变压器、继电器、芯片、功率管、发光管二极管、数码管、LCD、VFD、保险管、开关、蜂鸣器、电池、光电管、振荡管、等等、、、、2、常用器件在PCB上的符号标识：整流二极管（D）、开关二极管（D）、稳压二极管（ZD）、发光二极管等（LED）、三极管（Q）、电解电容（C、EC、E）、芯片（U、IC）、排阻（RA）、蜂鸣器（BUZ）、可控硅（TR）、变压器（T、TRANS）、互感器（CT）、继电器（RY）、数码管（LED）、液晶显示屏（LCD）真空显示屏（VFD）普通电阻（R）、压敏电阻（ZR、ZNR）、瓷片电容（C）、聚丙稀电容（C）、塑封电容（C）、X电容（C）、Y电容（C）、独石电容（C）、晶振（CSA）、陶振（CRY）、电感（L）、保险管（FUSE）、按键（SW）等。

3、电子方面常用单位：电压的单位为伏特（V），电流的单位为安培（A），功率的单位为瓦特（W），频率的单位为赫兹（Hz），电阻是欧姆（Ω），电容是法拉（F），电感是亨利（H）。

4、以下介绍电阻、电容、电感、变压器、二极管、三极管、继电器、开关、发光管、连接器、蜂鸣器、晶振、保险丝管；二、电阻器（简称电阻）各种材料的物体对通过它的电流呈现一定的阻力﹐这种阻碍电流的作用叫电阻。

具有一定的阻值﹐一定的几何形状﹐一定的技朮性能的在电路中起电阻作用的电子组件叫电阻器﹐即通常所称的电阻。

它是利用金属或非金属材料具有电阻的特性制成的便于使用安装的电子元件；电阻R 在数值上等于加在电阻上的电压U 通过的电流I 的比值﹐即R=U/I 。

1、作用：在电路中阻碍电流通过；具体可为降低电压、分配电压、限制电流电压等。

2、电阻按结构可分为A 、固定电阻：碳膜、金膜、氧化膜电阻等；B 、可调电阻：电位器等；C 、特殊电阻；热敏电阻、压敏电阻、湿敏电阻、熔断电阻 3、电阻的主要技术参数为：标称阻值、阻值误差、额定功率等； 4、按功率大小可为1/8w ﹑1/4w ﹑1/2w ﹑1w 、2w 等。

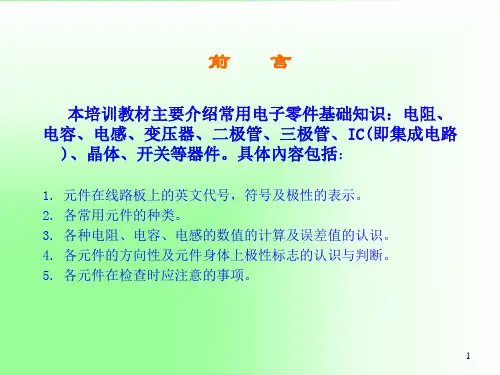

电子元件知识教材编写: 审核：日期：目 录1、 电 阻2、 电 容3、 电 感4、 二 极 管5、 三 极 管6、 晶 振7、 保 险 丝 8、 变 压 器 9、 蜂鸣器与喇叭10 11、集 成 块12、其它有跳线、SOCKET 、CONTACT 、插座、按键、开关等 13. 结束语（前言）元件是组成电路，构成产品的最基本单位。

随着生产的发展，高新技术的进步，要不断提高产品的质量和直通率，我们必须要能识别元件、了解元件结构、符号及作用，才可能 提高我们自身的素质，才可能避免在作业中出现放错、插反或损坏零件的现象, 保证产品的 品质。

下面是我们将讲述的内容：常见元件的外形识别和标记 ——必须掌握的内容 常见元件的基本作用 ——要求了解的内容 常见元件的正确方向 ——要求掌握的内容 常见元件的符号代码 ——要求掌握的内容 常见元件的单位及换算 ——要求了解的内容元件知识培训教材（元件部份）1． 电阻1.1 代码 R (resistor)1.2 电路原理图纸标注符号： 1.3 外形结构：1.3.1贴片类1.3.2插件类:无色环±5%1.4 规格分类：1.4.1 从外形上分: 色环电阻、片状电阻、 长方形电阻、排阻等；1.4.2按材质分类: 金属膜电阻、金属氧化膜电阻、碳膜电阻、水泥电阻、绕线电阻等； 1.4.3按功能分类: 固定电阻，热敏电阻，压敏电阻，可变电阻，电位器等； 1.4.4按额定功率分：1/16W 、1/8W 、1/4W 、1/2W 、1W 、2W 、3W …等。

备注：功率可由电阻形状大小初步区分,体积越大,功率越大，具体可通过万用表测量电阻上所能承受的电压X 电流计算所得。

1.5 单位：欧姆(Ω) 千欧(K Ω) 兆欧(M Ω)1.5.1单位换算： 1 M Ω=1000K Ω 1K Ω=1000Ω 1 M Ω=1000000Ω 1.6 应用作用：阻流、分压、分流、旁路、反馈等。

电子元器件基础知识培训教材第一章：概述1.1电子元器件的定义与分类电子元器件是指为实现电子电路功能，具有一定电气性能和独立功能的电子元件和器件的总称。

根据功能和用途的不同，电子元器件可分为被动元器件和主动元器件两大类。

1.2电子元器件的重要性电子元器件是电子设备的基础，其性能直接影响到电子设备的性能、质量和可靠性。

随着科技的发展，电子元器件在各个领域的应用越来越广泛，对人类生活产生了深远的影响。

第二章：被动元器件2.1电阻器电阻器是一种被动电子元件，其主要功能是限制电流的流动，产生电压降。

电阻器按材料可分为碳膜电阻、金属膜电阻、线绕电阻等。

按功率可分为小功率电阻、中功率电阻和大功率电阻。

2.2电容器电容器是一种储存电荷的被动电子元件，其主要功能是滤波、旁路、耦合和振荡等。

电容器按材料可分为陶瓷电容器、铝电解电容器、钽电解电容器等。

按结构可分为固定电容器、可变电容器和可调电容器。

2.3电感器电感器是一种储存能量的被动电子元件，其主要功能是滤波、隔直、共模抑制和信号传输等。

电感器按结构可分为空芯电感、磁芯电感和绕线电感等。

按用途可分为滤波电感、振荡电感和传感器电感等。

第三章：主动元器件3.1二极管二极管是一种具有单向导电性的主动电子元件，其主要功能是整流、稳压、调制和限幅等。

二极管按材料可分为硅二极管和锗二极管。

按结构可分为点接触二极管和面接触二极管。

3.2晶体管晶体管是一种具有放大和开关功能的主动电子元件，其主要功能是放大、开关、稳压和信号处理等。

晶体管按结构可分为双极型晶体管（BJT）和场效应晶体管（FET）。

按材料可分为硅晶体管和锗晶体管。

3.3集成电路集成电路是一种将大量电子元器件集成在一块半导体芯片上的主动电子元件，其主要功能是实现复杂的电子电路功能。

集成电路按功能可分为模拟集成电路、数字集成电路和模拟/数字混合集成电路。

第四章：电子元器件的检测与选型4.1电子元器件的检测方法电子元器件的检测方法主要包括外观检查、尺寸测量、电气性能测试和可靠性试验等。
