电子元件基础知识(一)

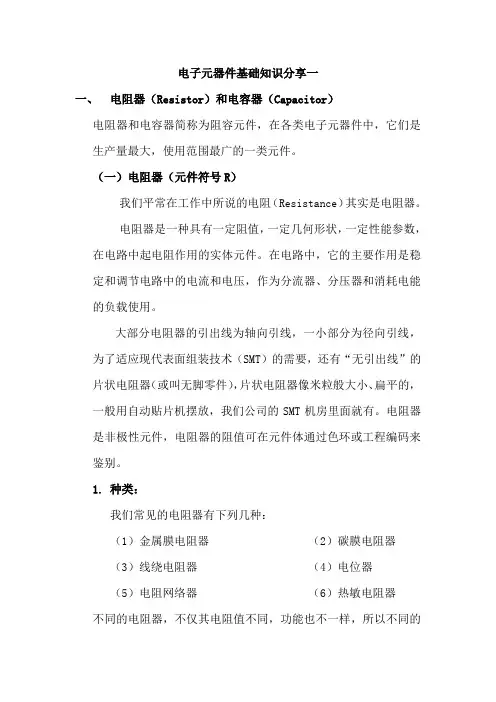

电子元器件基础知识分享一一、电阻器（Resistor）和电容器（Capacitor）电阻器和电容器简称为阻容元件，在各类电子元器件中，它们是生产量最大，使用范围最广的一类元件。

（一）电阻器（元件符号R）我们平常在工作中所说的电阻（Resistance）其实是电阻器。

电阻器是一种具有一定阻值，一定几何形状，一定性能参数，在电路中起电阻作用的实体元件。

在电路中，它的主要作用是稳定和调节电路中的电流和电压，作为分流器、分压器和消耗电能的负载使用。

大部分电阻器的引出线为轴向引线，一小部分为径向引线，为了适应现代表面组装技术（SMT）的需要，还有“无引出线”的片状电阻器（或叫无脚零件），片状电阻器像米粒般大小、扁平的，一般用自动贴片机摆放，我们公司的SMT机房里面就有。

电阻器是非极性元件，电阻器的阻值可在元件体通过色环或工程编码来鉴别。

1.种类：我们常见的电阻器有下列几种：（1）金属膜电阻器（2）碳膜电阻器（3）线绕电阻器（4）电位器（5）电阻网络器（6）热敏电阻器不同的电阻器，不仅其电阻值不同，功能也不一样，所以不同的电阻器是不可以随便替代的。

2．电阻的单位是欧姆（Ω），千欧（KΩ），兆欧（MΩ）。

它们的换算公式为106Ω=1MΩ=103KΩ3．功率：功率的单位是瓦特，电阻器的功率能告诉我们它在正常使用情况下能释放多少能量，功率越高，释放的能量越多。

注意：尽管电阻阻值一样，也不可使用低功率的电阻代替高功率的电阻。

4．误差误差是允许电阻阻值变动的范围，用正号（+）或负号（-）表示其正常的变动状况。

比如一个电阻阻值为100Ω±10%，则电阻阻值可以在90-110Ω之间变化。

精密电阻的误差在±2%以下，用五个色环识别：半精密电阻的误差在±2%以上，用四个色环识别。

注意：若在元件体的一端有一宽的银色环，则此元件不是电阻，是电感器，如果这种银色环与元件体上其它色环宽度相同，则还是电阻。

电子元件基础知识元件是组成电路、构成产品的最基本单位。

要提高产品的质量，我们必须要了解,能识别元件，才可能提升我们自身的素质，才可能在作业中不出现贴错、插反或者损坏元器件的现象，保证产品的品质。

第一节电阻一、定义：电阻(Resistor）是用来改变电路中的电流或电压差数以达到设计控制要求的一种电子元器件。

二、代码:R三、电路符号或四、分类：常见的有金属膜电阻、碳膜电阻、金属氧化膜电阻、绕线电阻。

1）从外形上分：色环电阻、片状电阻、排阻.2）从功能上分：固定电阻、热敏电阻、压敏电阻、可调电阻、电位器.3) 从额定功率分：1/16W、1/10W、1/8W、1/4W、1/2W、1W、2W……功率由形状大小可以区分，体积越大，功率越大.五、单位：基本单位为欧姆。

符号为Ω，有时也用R表示。

欧姆上有千欧(KΩ）、兆欧（MΩ)。

1KΩ=1000Ω 1MΩ=1000KΩ。

六、标示：1、直标法:1）普通电阻一般用3位数字表示：其中前两位是表示有效数字,后一位表示为10的多少次幂(方）。

如：473为47×103Ω=47000Ω=47KΩ电阻（也叫47K电阻）2）一般精密电阻用4位数字表示：其中前三位是表示有效数字，后一位表示为10的多少次幂（方)。

如：1003为100×103Ω=100KΩ精密电阻（也叫100K精密电阻）3)特别的：“000”、“R00”、“0”均表示为0Ω电阻；“2.2"表示2。

2Ω电阻;“6R8”表示6.8Ω电阻；“4K7”表示4.7KΩ电阻；“1000”表示100×100=100Ω精密电阻;“10R0”表示10×100=10Ω精密电阻;“43R0"表示43Ω粗密电阻;“51R1”表示51.1Ω精密电阻。

2、色标法:即用不同的色环来表示电阻的阻值及误差的标示方法。

1）四色环电阻:第一、二色环表示有效数字，第三色环表示10的多少次方，第四色环表示该电阻的误差。

电子元器件基础知识考试题(一)电子元器件基础知识考试题(一) 一、填空题1、各种材料的物体对通过它的电流呈现一定的阻力﹐具有一定的阻值﹐一定的几何形状﹐一定的技朮性能的在电路中起电阻作用的，这种阻碍电流的作用叫(电阻)。

(2分)2、电阻的作用(在电路中起着阻止电流和分压的作用)。

(5分)3、电阻的换算(1mω=1000 kω，1 kω=1000ω)。

(5分)4、电阻按外形分类(片状电阻)、(色环电阻)。

(5分)5、色环电阻，从0~9，相应的颜色是(黑棕红橙黄绿蓝紫灰白)。

(7分)6、电容的特性(隔直通交)。

(2分)二、判断题1、色环电容和色环电阻的参数，数字和颜色标识都相同。

(yes)2、五色环电阻或电容，是非精密的。

(no)3、胆电容，在pcb上的极性标识，和二极管的标识相反。

(yes)4、0402等于1.0mm*0.5mm。

(yes)5、二极管是没有极性的组件。

(no)三、问答题1、在pcba上，如何辨别ic的方向?(5分)逆时针，圆点或切边为第一脚2、怎样进行晶振参数值的换算?(5分)1 mhz=103 khz=106 hz3、怎样进行电感参数值的换算?(5分)1h=103mh=106uh电子元器件基础知识考试题(二) 一、单项选择题：(每题1分，共30分)1、根据作业指导书或样板之要求，该焊元件没焊，焊成其它元件叫( c )。

a、焊反b、漏焊c、错焊2、加锡的顺序是( a ) 。

a、先加热后放焊锡b、先放锡后焊c、锡和烙铁同时加入3、根据作业指导书或样板之要求，不该断开的地方断开叫( b )。

a、短路b、开路c、连焊4、二极管在电路板上用( b ) 表示。

a、cb、dc、r5、电烙铁焊接完成后与被焊体约( b )度角移开a、30b、45c、606.、一色环电阻颜色为：红-黑-黑-橙-棕其阻值为( c )。

a、200ωb、20kc、200k7、烙铁海绵加应加多少水为合适( b )。

a、不用加水b、对折海绵，水不流出为准8、47kω±1%电阻的色环为( c )。

电子元件基础知识一、电阻器（R）简称电阻，是指具有一定技术性能的在电路中专起电阻作用的元件，可用来调节电路中的电流和电压，或者作为电路中的负载。

1、电阻的参数：a、阻值：指电阻的数值大小。

0Ω—几百MΩb、耗散功率：指电阻长期工作时所能承受（消耗）的最大功率。

2、电阻的材料：电阻常用的材料有碳膜、金属膜、金属氧化膜、线绕、水泥（陶瓷）线绕半导体等材料。

3、电阻的类型：①固定电阻：指电阻值固定不变的电阻②微调电阻：指电阻值可以微调的电阻③可调电阻：俗称电位器，指电阻值连续可调的电阻④热敏电阻：指电阻值随着温度变化而变化的电阻a、正温度系数热敏电阻：指电阻值随温度升高而增大的电阻（PTC）b、负温度系数热敏电阻：指电阻值随温度升高而减小的电阻⑤压敏电阻：指电阻值随着电压的变化而变化的电阻。

⑥湿敏电阻：指电阻值随着温度变化而变化的电阻⑦光敏电阻：指电阻值随着温度变化而变化的电阻⑧电阻的功率表示法：一般大功率（3W以上）电阻均在电阻外壳上标明其功率值，如：3W、5W、7W、10W、20W、30W等，而小功率（3W以下）则部分标明功率，（如：3W、2W、1W、等），不标明功率的则多为功率1W以下的小功率电阻，对于实际使用中，可用功率大的电阻代替功率小的电阻，反之则不能代替，若没有知道电阻功率大小时，在实际应用中可用电阻体积相同或稍大的来代替。

5、电阻的阻值表示方法：①直接标明电阻的数值和单位，如：1.5Ω、160Ω、1Ω等。

②直接标明电阻的数值而把单位“Ω”省去，如：100即100Ω、1即1Ω、22M即22MΩ。

③用几X几表示几点几Ω，如：4Ω7、9Ω1即为9.1Ω、8M2即8.2MΩ等。

有些用几R几代表几点几Ω,如:1R5即1.5Ω、3R9即3.9Ω等。

④电阻值后面有其它英文字母（如：J、K、M等）或罗马数字（Ⅰ、Ⅱ、Ⅲ）或正负百分之几（如：±5%，±10%，±20%）的则表示该电阻的误差等级。

电子元件基础知识入门_电子元器件知识详解凡是能产生电感作用的原件统称为电感原件，常用的电感元件有固定电感器，阻流圈，电视机永行线性线圈，行，帧振荡线圈，偏转线圈，录音机上的磁头，延迟线等。

以下是由店铺整理关于电子元件基础知识入门的内容，希望大家喜欢!电子元件基础知识入门1 固定电感器:一般采用带引线的软磁工字磁芯，电感可做在10-22000uh之间，Q值控制在40左右。

2 阻流圈：他是具有一定电感得线圈，其用途是为了防止某些频率的高频电流通过，如整流电路的滤波阻流圈，电视上的行阻流圈等。

3 行线性线圈：用于和偏转线圈串联，调节行线性。

由工字磁芯线圈和恒磁块组成，一般彩电用直流电流1.5A电感116-194uh频率：2.52MHZ4 行振荡线圈：由骨架，线圈，调节杆，螺纹磁芯组成。

一般电感为5mh调节量大于+-10mh.电感线圈的品质因数和固有电容(1)电感量及精度线圈电感量的大小，主要决定于线圈的直径、匝数及有无铁芯等。

电感线圈的用途不同，所需的电感量也不同。

例如，在高频电路中，线圈的电感量一般为0.1uH—100Ho电感量的精度，即实际电感量与要求电感量间的误差，对它的要求视用途而定。

对振荡线圈要求较高，为o.2-o.5%。

对耦合线圈和高频扼流圈要求较低，允许10—15%。

对于某些要求电感量精度很高的场合，一般只能在绕制后用仪器测试，通过调节靠近边沿的线匝间距离或线圈中的磁芯位置来实现o(2)线圈的品质因数品质因数Q用来表示线圈损耗的大小，高频线圈通常为50—300。

对调谐回路线圈的Q值要求较高，用高Q值的线圈与电容组成的谐振电路有更好的谐振特性;用低Q值线圈与电容组成的谐振电路，其谐振特性不明显。

对耦合线圈，要求可低一些，对高频扼流圈和低频扼流圈，则无要求。

Q值的大小，影响回路的选择性、效率、滤波特性以及频率的稳定性。

一般均希望Q值大，但提高线圈的Q值并不是一件容易的事，因此应根据实际使用场合、对线圈Q值提出适当的要求。

电子元器件基础知识培训教材第一章：概述1.1电子元器件的定义与分类电子元器件是指为实现电子电路功能，具有一定电气性能和独立功能的电子元件和器件的总称。

根据功能和用途的不同，电子元器件可分为被动元器件和主动元器件两大类。

1.2电子元器件的重要性电子元器件是电子设备的基础，其性能直接影响到电子设备的性能、质量和可靠性。

随着科技的发展，电子元器件在各个领域的应用越来越广泛，对人类生活产生了深远的影响。

第二章：被动元器件2.1电阻器电阻器是一种被动电子元件，其主要功能是限制电流的流动，产生电压降。

电阻器按材料可分为碳膜电阻、金属膜电阻、线绕电阻等。

按功率可分为小功率电阻、中功率电阻和大功率电阻。

2.2电容器电容器是一种储存电荷的被动电子元件，其主要功能是滤波、旁路、耦合和振荡等。

电容器按材料可分为陶瓷电容器、铝电解电容器、钽电解电容器等。

按结构可分为固定电容器、可变电容器和可调电容器。

2.3电感器电感器是一种储存能量的被动电子元件，其主要功能是滤波、隔直、共模抑制和信号传输等。

电感器按结构可分为空芯电感、磁芯电感和绕线电感等。

按用途可分为滤波电感、振荡电感和传感器电感等。

第三章：主动元器件3.1二极管二极管是一种具有单向导电性的主动电子元件，其主要功能是整流、稳压、调制和限幅等。

二极管按材料可分为硅二极管和锗二极管。

按结构可分为点接触二极管和面接触二极管。

3.2晶体管晶体管是一种具有放大和开关功能的主动电子元件，其主要功能是放大、开关、稳压和信号处理等。

晶体管按结构可分为双极型晶体管（BJT）和场效应晶体管（FET）。

按材料可分为硅晶体管和锗晶体管。

3.3集成电路集成电路是一种将大量电子元器件集成在一块半导体芯片上的主动电子元件，其主要功能是实现复杂的电子电路功能。

集成电路按功能可分为模拟集成电路、数字集成电路和模拟/数字混合集成电路。

第四章：电子元器件的检测与选型4.1电子元器件的检测方法电子元器件的检测方法主要包括外观检查、尺寸测量、电气性能测试和可靠性试验等。

电子元器件基础知识常用电子元件入门知识阅读:2280次来源:网络媒体我要评论摘要:电子元器件包括:电阻、电容器、电位器、电子管、散热器、机电元件、连接器、半导体分立器件、电声器件、激光器件、电子显示器件、光电器件、传感器、电源、开关、微特电机、电子变压器、继电器、印制电路板、集成电路、各类电路、压电、晶体、石英、陶瓷磁性材料、印刷电路用基材基板、电子功能工艺专用材料、电子胶(带)制品、电子化学材料及部品等。

电子元器件基础知识常用电子元件入门知识1.电阻(1)电阻的作用与外形电阻在电路中的主要作用就是降压、限流、分流、分压与作偏置元件使用。

电阻在电路中对低频交流电与直流电的阻碍作用就是一样的,用字母R来表示。

电阻的外形如下图所示(图3-1)。

(2)电阻的命名电阻的型号由四部分组成,其命名方式如下(图3-2)表示:例如:RH42为:R代表电阻器,H为合成碳膜,4为高电阻,2为序号,意义为高电阻合成碳膜电阻,编号为2。

(3)电阻的识别电阻的常用单位有欧姆(Ω)、千欧(KΩ)、兆欧(MΩ)等。

它们之间的关系就是:1兆欧=1000千欧、一千欧=1000欧。

电阻的标识方法有直标法与色环法。

①在生产时直接将电阻阻值的大小印制在电阻器上,如图3-3:②电阻阻值的大小通过色环来表示,一般有4道或5道色环。

4道色环的含义,其中第一道与第二道色环表示2位有效数字,第三道色环表示倍数,第四道色环表示误差等级。

5道色环的含义,其中第一道、第二道、第三道环表示3位有效数字,第四道环表示倍数,第五道环表示误差等级(如图3-4)。

色环一般采用棕、红、橙、黄、绿、蓝、紫、灰、白、黑、金、银色来表示,各颜色的含义如下表:如图3-5所示,如某电阻有4道色环,它表示2、4KΩ,误差等级为±10%;如某电阻有5道色环,它表示428KΩ,误差等级为±0、2%。

③贴片电阻(图3-6)的命名贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度,常规用的最多的就是±1％与±5％,±5％精度的常规就是用三位数来表示。

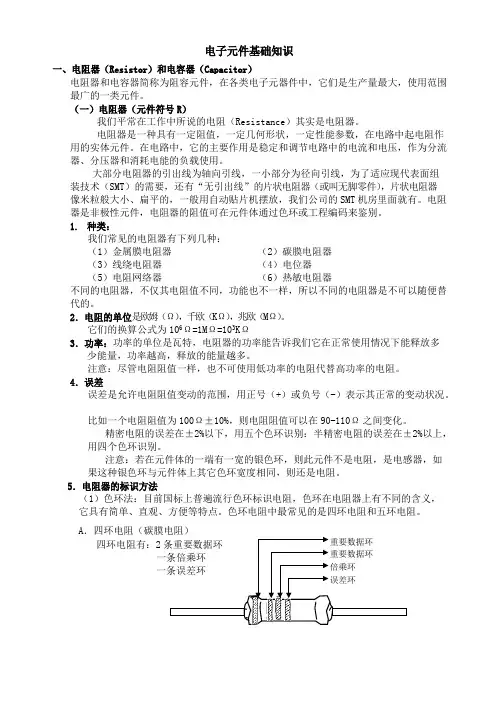

电子元件基础知识一、电阻器（Resistor）和电容器（Capacitor）电阻器和电容器简称为阻容元件，在各类电子元器件中，它们是生产量最大，使用范围最广的一类元件。

（一）电阻器（元件符号R）我们平常在工作中所说的电阻（Resistance）其实是电阻器。

电阻器是一种具有一定阻值，一定几何形状，一定性能参数，在电路中起电阻作用的实体元件。

在电路中，它的主要作用是稳定和调节电路中的电流和电压，作为分流器、分压器和消耗电能的负载使用。

大部分电阻器的引出线为轴向引线，一小部分为径向引线，为了适应现代表面组装技术（SMT）的需要，还有“无引出线”的片状电阻器（或叫无脚零件），片状电阻器像米粒般大小、扁平的，一般用自动贴片机摆放，我们公司的SMT机房里面就有。

电阻器是非极性元件，电阻器的阻值可在元件体通过色环或工程编码来鉴别。

1.种类：我们常见的电阻器有下列几种：（1）金属膜电阻器（2）碳膜电阻器（3）线绕电阻器（4）电位器（5）电阻网络器（6）热敏电阻器不同的电阻器，不仅其电阻值不同，功能也不一样，所以不同的电阻器是不可以随便替代的。

2．电阻的单位是欧姆（Ω），千欧（KΩ），兆欧（MΩ）。

它们的换算公式为106Ω=1MΩ=103KΩ3．功率：功率的单位是瓦特，电阻器的功率能告诉我们它在正常使用情况下能释放多少能量，功率越高，释放的能量越多。

注意：尽管电阻阻值一样，也不可使用低功率的电阻代替高功率的电阻。

4．误差误差是允许电阻阻值变动的范围，用正号（+）或负号（-）表示其正常的变动状况。

比如一个电阻阻值为100Ω±10%，则电阻阻值可以在90-110Ω之间变化。

精密电阻的误差在±2%以下，用五个色环识别：半精密电阻的误差在±2%以上，用四个色环识别。

注意：若在元件体的一端有一宽的银色环，则此元件不是电阻，是电感器，如果这种银色环与元件体上其它色环宽度相同，则还是电阻。

5．电阻器的标识方法（1）色环法：目前国标上普遍流行色环标识电阻，色环在电阻器上有不同的含义，它具有简单、直观、方便等特点。

电子元器件基础知识第一篇：电子元器件基础知识1. 电子元器件的种类电子元器件是指用于电子设备中的各种组件，包括半导体器件、电容器、电阻器、电感器、变压器、晶体管、二极管、三极管、集成电路等几十种，每种电子元器件都有其特殊的功能和用途。

2. 电子元器件的作用电子元器件是构成电子设备的基础，不同的元器件具有不同的作用。

例如，半导体器件可以控制电流的通过，实现电路的开关功能；电容器可以储存电能，实现能量的转换；电阻器可以调节电路中的电压和电流；电感器可以产生电场和磁场，被广泛应用于变压器和电源等方面。

3. 电子元器件的工作原理电子元器件的工作原理基本上都是基于物理的原理，例如，半导体器件的工作原理是利用电子、空穴和杂质之间的复杂相互作用、电容器的工作原理是利用电场的效应，电阻器的工作原理是利用电流通过材料的阻力效应，电感器的工作原理是利用磁场的效应等等。

4. 电子元器件的分类电子元器件根据其用途和功能的不同，可以分成几大类，例如，功率元器件、信号元器件、封装元器件、芯片元器件等等。

其分类标准包括尺寸、电气性能、功能、材料、工作环境、结构等因素。

5. 电子元器件的选型选择适当的电子元器件是组成各种电路的关键所在。

正确的选型应该考虑电气规格、尺寸、质量、价格和供应等因素。

根据实际需求，可以通过参考电子元器件数据手册、供应商提供的技术参数、试验和模拟仿真等手段，选择最适合的电子元器件。

6. 常用电子元器件的名称和图示电子元器件的命名方式有时比较独特，例如罗马数字、字母等。

通过电子元器件的标识，可以快速准确地进行元器件的售后维修、更换和选型。

常见的电子元器件还包括二极管、电容器、电阻器、电感器、晶体管、集成电路等。

第二篇：电子元器件的应用领域1. 电子元器件在通信领域的应用通信领域是电子元器件的主要应用领域之一。

在通信领域，电子元器件主要用于移动通信、室内通信、卫星通信、电视广播、无线电广播、军事通信等。

应用的电子元器件包含了射频芯片、Baseband芯片、功率放大器、滤波器、晶振、电容器等。

第二部分电子元件基本知识第一章电阻一，定义：各种材料的物体对通过它的电流呈现一定的阻力，这种阻力电流的作用叫电阻。

二，图形代号：通常用英文字母“R”表示。

三，基本单位：欧姆（Ω）-----千欧（KΩ）----兆欧（MΩ）-----吉欧（GΩ）1 GΩ=103 MΩ=106 KΩ=109Ω四，分类：1，按材质分：碳膜电阻，线绕电阻，水泥电阻。

2，按功能分：可调电阻，固定电阻。

可调电阻又可分为自动（如光敏电阻，热敏电阻，压敏电阻，磁敏电阻，力敏电阻）和手动两种。

3，按封装形式分：DIP和SMD4，按体积规格尺寸分：0201，0402，0603，0805，1206，2010，2512等。

5，按功率分：1/20W，1/16W，1/10W，1/8W，1/4W，3/4W，1W….七，标识及编码规则1色环标识法：A用不同色环按一定原则进行标识，一般用于DIP电阻。

各色代码如上。

B编码规则：以靠近引脚第一色环为开始，第一，第二，第三环表示有效数，倒数第一环为允许误差，倒数第二环为倍乘数。

C精密与非精密之分：一般四色环为非精密，五色环为精密。

D例：一个色环电阻用橙，灰，棕，金表示即为：38*101 =380Ω，+5%2字符标识法：用R，K，M，G，分别表示，GΩ，MΩ，KΩ，Ω表示电阻的基本单位。

所在位置表示小数点位。

一般用在表示10Ω表示10.2G Ω3,数字代码法：即用阿拉伯数字，按一定规则，表示电阻值，一般用在SMD 电阻上，常用三位法和四位法。

A ， 编码规则：最后一位表示10的倍乘数即10N；前两位或三位表示有效数字。

B ， 5%以上，四码表示精密1%以下。

C ， 其中39表示有效数字照写“39”，2表示102三位码表 示误差为5%。

即：3900Ω+5%。

D ， 其中390表示有效数字照写“390”，1表示101 四位码表示误差为1%。

即：3900Ω+5%4，特殊代码标识法：即用两位阿拉伯数字和一位英文字母表示，常用于SMD 电阻。

常用电子元件基础知识简介一.电阻:1.电阻介绍当电流通过金属导体时,作定向运动的自由电子会与金蜀中的带电粒子发生碰撞,可见,导体对电荷的定向运动有阻碍作用.导体对电流的阻力小,说明它的导电能力强, 导体对电流的阻力大,说明它的导电能力差.电阻就是反应导体对电流起阻碍作用大小的物理量.电阻用字母 R & r表示.电阻的单位是欧母,简称欧 ,用字母Ω表示.当导体两端的电压是 1 伏特,导体内通过的电流是1安培时,这段导体的电阻就是1欧母除奥姆外,常用的电阻单位有千欧(kΩ) 和兆欧 (MΩ).1 kΩ =1000Ω1 MΩ =1 000 kΩ =1000,000 Ω2﹒电阻分类半可变电阻器（微调电阻）可变电阻器可变电阻器（电阻器）按电阻是否可变划分固定电阻器碳质电阻﹐碳膜电阻（OPT）﹐金属膜电阻﹒金属氧化膜电阻﹐线绕电阻等﹒固定电阻──微调电阻──可变电阻──3﹒固定电阻器﹐电容器的标志方法a﹒直标法是指在阻容组件表面直接标出它的主要参数和技术性能的一种标志方法﹒主要参数和技术性能的数值﹐用阿拉伯数字和文字符号单位标出﹒b.文字符号法是将需要标志出的主要参数与技术性能用文字﹐数字符合两者有规律的组合起来标志在阻容组件上的一种方法﹒c﹒色标法是指用不同颜色的带或点在产品表面上标出产品的主要参数的标志方法﹐各种颜色所表示的意义如下表所示﹕例如:1.值为27000Ω﹐允许偏差±5﹐其表示方法如下﹕金色（允许偏差）橙色（倍乘）紫色（第二位数）红色（第一位数）2.值为17﹒5Ω﹐允许偏差1％﹐其表示方法如下﹕棕色（允许偏差）金色（倍乘）绿色（第三位数）紫色（第二位数）棕色（第一位数）4﹒常用组件的图形符号a﹒电阻器﹐电位器的图形符号A.电阻器的图形符号如下﹕符号中长方块表示电阻本身的圆柱体,该长方块在绘制时,长与宽的比值约为3﹕1﹔长方块两连的短线分别表示电阻器的两条引线﹒电阻的额定功率大小﹐即瓦数大小﹐在电阻器的圆形符号上也能表示出来﹐如下图所示﹕─────── 1／8W 1／4W 1/2W 1W────── 2W 3W 5W 10W──20W二.电容1.电容介绍电容是储存电荷的物理量,利用它可以起到用起到滤波,藕合,隔直,调谐,旁路,选苹等作用.半可变电容器可变电容器可变电容器2﹒分类﹕按电容器电容量可化分固定电容器按电容介质划分﹕磁介电容器﹐聚脂膜电容器﹐云母电容器﹐电解质电容器﹐胆电解电容器3﹒电容器符号﹐容量单位﹐表示方法﹕＊电容器用安母C表示﹐单位法拉（F）1F＝10的6次方μF 1μF＝10的6次方微微法拉（ PF）＊电容量的表示方法﹕a﹒数字值接表示法﹕ 10μF 0﹒22μF一般情况下﹐带小数点后面不注单位的都是微法（μF ）如0﹒22整数后不注单位的都是微微法（PF）如果整数又是微法的后面必须注单位﹒b﹒数字代号法﹕用三位数字来表示如 47 2 ──前面有效数字加零个数数字第一﹑二位如 103＝10＊10的三次方＝0﹒01μF227＝220μFc﹒数字加字母n﹐n表示千’如﹕6n8=6800PF 220n=0.22μF*误差等级﹐一般采用六级±1％±2％±5％±10％±20％±80％-20%F G J K M Z＊在电路上符号固定电容可变电容半可变电容有极性电解电容三﹒电感1﹒分类﹕按电感是否变划分为固定电感﹐可变电感铁心线圈无铁心按用途分变压器电源变压器中频变压器激励变压器（推动变压器）脉冲变压器2﹒电感量﹐单位符号﹕“L”享利（H）1H＝1000毫享（MH） 1MH＝1000微享（μH）1＞数字直接表示法2＞用色环表示﹕又称色码电感﹐表示方法同电阻﹐但本体一般为绿色﹒3＞注意事项﹕电源变压器必须申报安规﹐变压器绕制要有规定﹒变压器外壳上贴有危险标记﹐生产厂商标或标记生产日期﹐料号﹒四﹒二极体－1﹒图面阳极──阴极2﹒实体───3﹒以电器特性可分为﹕二极体 DILDE曾二极体 ZWNER随道二极体 TUNNEL SIODE功率二极管变容二极管光电二极管4﹒插机时注意﹕极性﹐料号﹒5.特性:单向导电性, 一般用字母"D"表示.五.三极体1.特性:放大;一般用字母"Q"表示.2.圖面:教材Page: of。

经典电子元器件基础知识(入门篇)经典电子元器件基础+高级知识介绍第一节电阻器：电阻，英文名resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。

欧姆定律说，I=U/R，那么R=U/I，电阻的基本单位是XXX，用希腊字母“Ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。

电阻的主要职能就是阻碍电流流过。

事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。

师傅对徒弟说：“找一个100欧的电阻来！”，指的就是一个“电阻值”为100欧姆的电阻器，XXX常简称为欧。

表示电阻阻值的常用单位还有千欧（kΩ），XXX（MΩ）。

一、电阻器的种类：电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。

在电子产品中，以固定电阻应用最多。

而固定电阻以其制造材料又可分为好多类，但常用、常见的有ＲＴ型碳膜电阻、ＲＪ型金属膜电阻、ＲＸ型线绕电阻，还有近年来开始广泛应用的片状电阻。

型号命名很有规律，Ｒ代表电阻，Ｔ－碳膜，Ｊ－金属，Ｘ－线绕，是拼音的第一个字母。

在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是ＲＴ型的。

而红颜色的电阻，是ＲＪ型的。

一般老式电子产品中，以绿色的电阻居多。

为什么呢？这涉及到产品成本的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，而且能满足民用产品要求。

二、电阻器的标识这些直接标注的电阻，在新买来的时候，很容易识别规格。

可是在装配电子产品的时候，必须考虑到为以后检修的方便，把标注面朝向易于看到的地方。

所以在弯脚的时候，要特别注意。

在手工装配时，多这一道工序，不是什么大问题，但是自动生产线上的机器没有那么聪明。

而且，电阻器元件越做越小，直接标注的标记难以看清。

因此，国际上惯用“色环标注法”。

事实上，“色环电阻”占据着电阻器元件的主流地位。

“色环电阻”顾名思义，就是在电阻器上用不同颜色的环来表示电阻的规格。

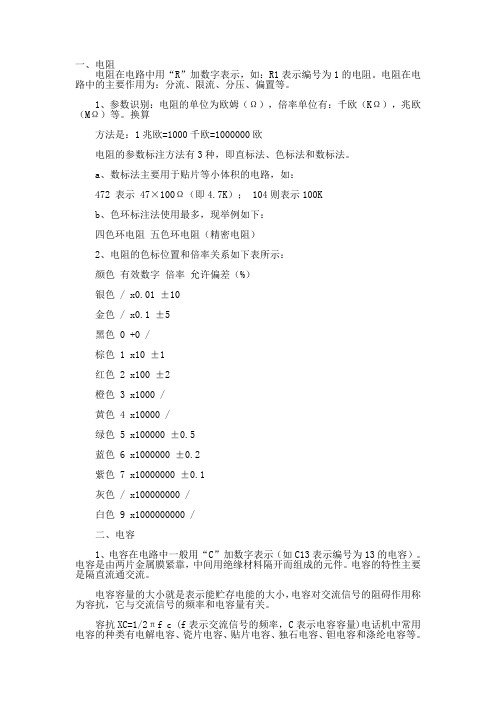

一、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为：分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示47×100Ω（即4.7K）； 104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/ x0.01 ±10金色/ x0.1 ±5黑色 0 +0 /棕色 1 x10 ±1红色 2 x100 ±2橙色 3 x1000 /黄色 4 x10000 /绿色 5 x100000 ±0.5蓝色 6 x1000000 ±0.2紫色7 x10000000 ±0.1灰色 / x100000000 /白色 9 x1000000000 /二、电容1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
