规划CAD教学大纲规划CAD教学大纲随着科技的不断进步和应用领域的拓展，计算机辅助设计（CAD）已经成为现代设计领域中不可或缺的工具。
无论是建筑设计、机械制图还是电子电路设计，CAD都发挥着重要的作用。
因此，规划CAD教学大纲对于培养学生的设计能力和提高他们的就业竞争力至关重要。
一、CAD教学的重要性在过去，设计师们往往依靠手绘图纸来表达自己的设计理念。
然而，手绘图纸存在着许多局限性，如难以精确表达设计细节、修改困难以及难以与其他设计软件进行集成等。
而CAD软件的出现，不仅可以提供精确的设计工具，还能够方便地进行修改和共享设计文件。
因此，掌握CAD技能已经成为现代设计师的基本要求。
二、CAD教学的目标规划CAD教学大纲的首要目标是培养学生的设计思维和创造力。
CAD软件只是一种工具，学生需要通过实际操作和练习来应用这一工具。
因此，教学大纲应该注重培养学生的实践能力，通过设计项目来激发学生的创造力和解决问题的能力。
三、CAD教学的内容1. 基础知识：教学大纲应该包括CAD软件的基本操作和界面介绍。
学生需要了解各种工具的功能和使用方法，以及如何创建、编辑和保存设计文件。
2. 2D绘图：学生需要学习如何使用CAD软件进行2D绘图。
这包括绘制线条、曲线、多边形和圆等基本图形，以及应用不同的绘图命令和工具来创建复杂的图形。
3. 3D建模：学生需要学习如何使用CAD软件进行3D建模。
这包括创建和编辑三维实体、表面和网格模型，以及应用不同的建模技术和命令来设计复杂的物体。
4. 布局和尺寸：学生需要学习如何将设计图纸布局和尺寸化。
这包括创建不同的图层、设置图纸比例和单位，以及添加标注和尺寸来表达设计细节。
5. 文件管理和共享：学生需要学习如何管理和共享CAD设计文件。
这包括创建文件夹、命名文件、备份和恢复文件，以及导出和打印设计文件。
四、教学方法和评估方式为了提高教学效果，教师可以采用多种教学方法，如课堂讲解、案例分析、实践操作和小组讨论等。

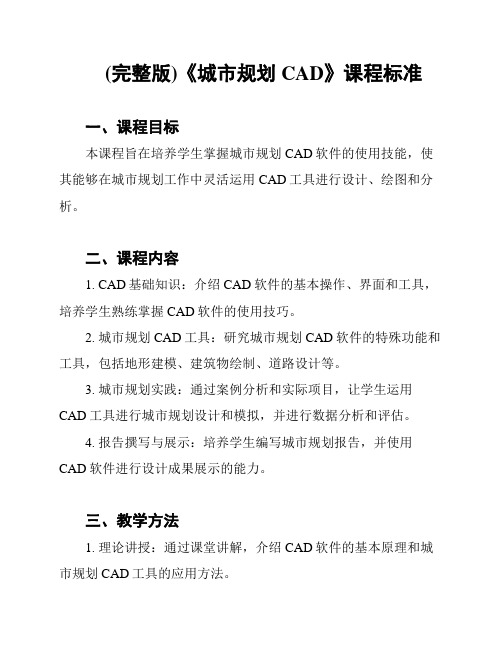

(完整版)《城市规划CAD》课程标准一、课程目标本课程旨在培养学生掌握城市规划CAD软件的使用技能，使其能够在城市规划工作中灵活运用CAD工具进行设计、绘图和分析。
二、课程内容1. CAD基础知识：介绍CAD软件的基本操作、界面和工具，培养学生熟练掌握CAD软件的使用技巧。
2. 城市规划CAD工具：研究城市规划CAD软件的特殊功能和工具，包括地形建模、建筑物绘制、道路设计等。
3. 城市规划实践：通过案例分析和实际项目，让学生运用CAD工具进行城市规划设计和模拟，并进行数据分析和评估。
4. 报告撰写与展示：培养学生编写城市规划报告，并使用CAD软件进行设计成果展示的能力。
三、教学方法1. 理论讲授：通过课堂讲解，介绍CAD软件的基本原理和城市规划CAD工具的应用方法。
2. 实践操作：安排实验课程，让学生亲自操作CAD软件进行练和实践，提高他们的技能。
3. 案例分析：引入实际城市规划案例，让学生分析并运用CAD工具进行模拟设计，加深他们对城市规划的理解。
4. 项目实践：组织学生参与真实城市规划项目，进行实地考察和数据收集，并运用CAD工具进行设计和分析。
5. 报告展示：要求学生撰写城市规划报告，并使用CAD软件将设计成果图形化展示。
四、课程评估1. 平时表现：考察学生课堂参与度、实践操作和作业完成情况。
2. 实验报告：要求学生完成实验报告，评估他们对CAD软件和城市规划工具的掌握程度。
3. 项目成果：评估学生参与城市规划项目的表现和设计成果的质量。
4. 考试：组织期末考试，测试学生对课程内容的理解和应用能力。
五、参考教材1. 《城市规划CAD技术与应用》（作者：XXX）2. 《CAD基础教程》（作者：XXX）该课程标准为《城市规划CAD》课程的完整版，教师可以根据学生的实际情况进行适当调整和补充。
通过本课程的学习，学生将掌握城市规划CAD软件的基本原理和操作技巧，为将来从事城市规划工作打下坚实的基础。

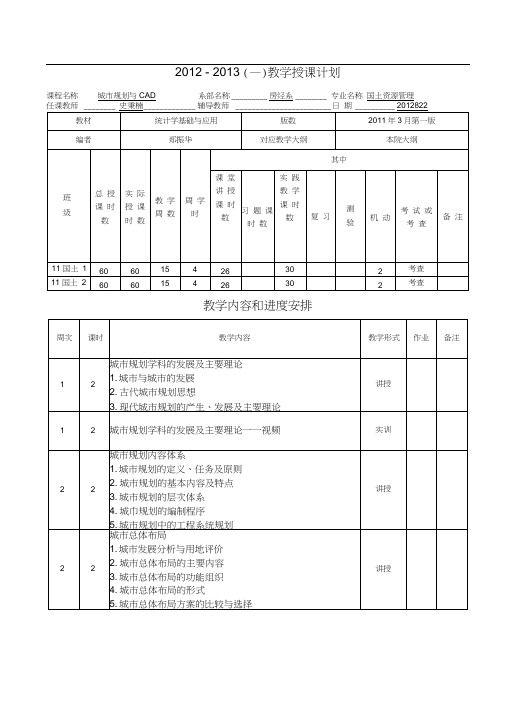

《城市规划CAD》课程教学大纲课程编号；507728课程名称: 城市规划CAD英文名称: CAD in City Planning课程类型: 专业方向课总学时: 64 讲课学时: 14 上机学时: 50学分: 2适用对象: 资源环境与城乡规划管理专业先修课程: 高等数学、计算机文化、城市总体规划、CAD.建筑初步执笔人: 孟彩红审定人: 董杰一、课程性质、目的和任务1. 课程性质:城市规划CAD课是专业技术课, 是给资源环境与城乡规划管理专业高年级城市规划与设计利用计算机绘图打下基础。
同时由于CAD可提供一个精确的、可视的三维模型, 从而可加强学生的三维概念, 从而提高学生的三维思考能力及对方案的综合分析能力。
2. 课程的目的和任务：知识要求: 明确什么是计算机辅助设计及其应用程序的基本操作方式；CAD的基本硬件需求与软件需求: CAD的基本命令组成与使用。
能力要求: 能熟练运用CAD的基本命令；能使用CAD进行城市规划辅助规划设计工作；能使用其他版本的软件( photoshop)进行计算机辅助设计。
二、课程教学和教改基本要求1.具备基本的图形处理能力2.能利用CAD软件及photoshop、3D MAX绘制简单的城市规划与建筑设计图。
三、课程各章重点与难点、教学要求与教学内容第一章AutoCAD 2007概述一、重点: 掌握对象、图层特性, 掌握创建图形对象的基本命令和操作方法二、难点: 如何设置单位类型和精度、图形界限, 各种绘图命令的快捷技巧三、教学要求：本章主要了解AutoCAD的发展历史, AutoCAD 2007的新功能新特点以及AutoCAD2007的安装过程, 为接下的AutoCAD2007系统学习做好环境准备。
熟悉AutoCAD2007的工作环境, 包括AutoCAD2007菜单、命令、状态栏等。
掌握绘图过程中使用频率最高的“栅格”、“捕捉”和“对象设置”。
四、教学内容:第一节AutoCAD 功能概述更快地创建设计数据、通过新的DWG格式获得高速体验、运用新工具提高生产力、新的演示图形、强大的工作流功能。
城市规划CAD城市规划是指对城市的布局、功能配置、空间组织、环境保护等方面进行科学规划、有序发展的一种管理方法。
借助CAD （Computer Aided Design）这一技术工具，城市规划可以更加精确、高效地进行。
首先，CAD可以帮助城市规划师绘制精确的城市地图。
城市规划需要综合考虑地理、人文、经济等多种因素，使用CAD可以快速准确地制作城市地图，并对地图进行修改和更新。
其次，CAD可以实现虚拟仿真。
城市规划师可以利用CAD软件，创建一个对城市进行三维模拟的虚拟环境。
在这个虚拟环境中，可以对建筑物、道路、绿化等进行布局和调整。
通过不同的设计方案的比较和评估，选择出最优解决方案。
第三，CAD可以进行交通网络设计。
城市交通是城市规划的重要组成部分之一，合理的交通规划对于城市的发展至关重要。
利用CAD软件，可以对道路、轨道、桥梁等进行设计和优化，确保交通网络的高效性和安全性。
第四，CAD可以进行环境保护评估。
城市规划需要兼顾经济发展和环境保护，保证城市的可持续发展。
CAD软件可以模拟城市环境的影响，如空气质量、噪音、绿化等，通过分析和评估，得出合理的环境保护措施。
最后，CAD可以进行建筑布局和设计。
在城市规划中，建筑物的布局与城市的景观、空间组织等有密切关系。
借助CAD软件，可以进行建筑物的精确设计和布局，通过不同的设计参数来实现不同的功能和效果。
综上所述，借助CAD技术，城市规划可以更加科学、精确地进行。
CAD能够实现城市地图制作、虚拟仿真、交通网络设计、环境保护评估和建筑布局等多种功能，为城市规划师提供有效的工具和支持。
通过科学规划和合理设计，可以实现城市的可持续发展和优化空间利用，为人们提供更好的居住和生活环境。
城市规划CAD（二）引言概述：城市规划是指通过对城市公共空间进行策划和设计，以实现城市的可持续发展和提高居民生活质量的过程。
CAD（计算机辅助设计）则是一种应用计算机技术辅助进行设计和绘图的工具。
在城市规划领域，CAD的运用可以提高设计效率、减少人为错误以及促进设计创新。
本文将结合城市规划的需求，探讨CAD在城市规划中的应用。
正文内容：一、城市规划CAD的基础功能1.空间数据收集和整理a.CAD软件如何通过各种传感器、卫星数据等方式收集城市空间数据b.如何整理和管理大量数据，包括二维和三维数据2.地理信息系统（GIS）整合a.如何将城市规划CAD与地理信息系统进行集成b.利用GIS数据进行城市规划需求分析和决策支持3.可视化设计a.利用CAD工具进行城市设计的平面布局和立体展示b.如何使用CAD软件创建真实、逼真的城市模型二、CAD在城市规划中的应用领域1.城市用地规划a.使用CAD软件进行用地整理和布局b.利用CAD的分析工具评估使用效率和可持续性2.交通规划a.基于CAD的交通流模拟和优化b.设计交通设施和路网3.建筑物设计和布局a.利用CAD软件进行建筑物布局的优化b.3D建模和可视化展示4.绿地和公共空间设计a.利用CAD进行公共空间的规划和设计b.绿地系统的布局和管理5.环境影响评估a.使用CAD软件进行环境参数的模拟和评估b.进行城市规划的环境可持续性评估三、城市规划CAD的优势和挑战1.优势a.提高工作效率和准确性b.促进设计创新和可视化展示2.挑战a.数据整合和质量问题b.专业人员培训和技术支持的需求四、案例分析：CAD在城市规划中的成功应用1.北京市奥运村规划设计a.利用CAD软件进行奥运村的规划和设计b.通过CAD软件进行整体布局和建筑物设计的协调2.纽约高线公园规划设计a.使用CAD软件进行高线公园的设计和可视化展示b.通过CAD软件进行绿地系统的规划和植被布局五、总结城市规划CAD的应用，为城市规划带来了高效率、准确性和创新性的提升。
城市规划cad教程城市规划CAD教程城市规划CAD是一种用于城市规划设计的计算机辅助设计工具，它可以帮助城市规划师快速高效地创建、编辑和展示城市规划方案。
本篇教程将介绍城市规划CAD的基本操作和功能，以帮助初学者快速上手使用。
首先，你需要安装城市规划CAD软件，并了解其界面和基本工具。
1. 界面：城市规划CAD的界面通常由菜单栏、工具栏、绘图区、图层列表和属性表等组成。
菜单栏提供各种功能选项，工具栏包含常用工具的图标，绘图区是你进行绘图和编辑的主要区域，图层列表用于管理绘图元素的显示和隐藏，属性表显示图层元素的属性信息。
2. 基本工具：城市规划CAD提供了丰富的绘图工具，包括绘制线段、多边形、圆形、矩形等基本形状的工具，还有绘制道路、建筑物等专用工具。
你可以根据自己的需求选择不同的工具进行绘图。
接下来，介绍城市规划CAD的基本操作步骤。
1. 创建新绘图：在城市规划CAD中，你可以通过选择"文件"菜单中的"新建"选项来创建一个新的绘图。
选择绘图的单位和坐标系，并设置绘图的比例尺。
比例尺的选择需要根据具体的规划要求来确定。
2. 绘制地块：在绘图区中使用绘图工具绘制地块的外轮廓。
可以使用矩形工具绘制矩形地块，或使用多边形工具绘制不规则形状的地块。
绘制完成后，可以选择地块，并在属性表中设置地块的属性信息，如用途、面积等。
3. 绘制道路：在城市规划中，道路是一个重要的组成部分。
使用道路绘制工具，在绘图区中绘制道路的中心线。
可以选择不同的道路类型，如高速公路、城市道路、人行道等。
绘制完成后，可以对道路进行修整、修改或删除。
4. 设计建筑物：使用建筑物绘制工具，在绘图区中绘制建筑物的平面布局。
可以选择不同的建筑物类型，如住宅、商业建筑、公共设施等。
绘制建筑物时要考虑到城市规划的要求，如建筑物的高度、占地面积等。
5. 添加标注和符号：在城市规划CAD中，你可以添加标注和符号以便更好地展示你的设计方案。
《城市规划CAD》课程大纲
一、课程概述
课程名称（中文）：城市规划CAD
（英文）：CAD for urban planning
课程编号：XXXXXXXX
课程学分：2.5
课程总学时：40
课程性质：（专业基础课）
二、课程内容简介（300字以内）
本课程主要内容包括autocad软件的概念、基本操作命令、编辑命令、绘图技巧和设置、图形属性设置、文本注释与尺寸标注、块和外部参照、数据转换、图纸布局与图形打印，文件交换与输出设置，并以建筑立面图、平面图、城市总体规划，居住小区规划、景观环境规划、建筑图（天正建筑）等为实例，介绍CAD命令的使用方法和绘制技巧。
三、教学目标与要求
教学目标：通过相关命令的介绍一系列设计图纸的实例绘制，使学生能掌握CAD绘图的一般思路和方法，并能独立绘制不同类型的规划设计图纸，为今后的规划设计作准备。
教学要求：要求学生熟悉较新的计算机辅助设计软件，掌握其基本命令和操作方法。
能够利用计算机进行本专业的规划设计工作，具备绘制城市规划设计不同平面图形的绘制能力。
四、教学内容与学时安排
绪论（0.5学时）
1.教学目的与要求：了解本课程的重要性及有关的学习方法。
2.教学重点与难点：autocad 的发展历史和软件安装。
第一章AutoCAD基本知识（3学时）
1. 教学目的与要求：
了解该软件操作界面的基本内容，并初步掌握简单的操作方法
2. 教学重点与难点：
教学重点：软件操作界面的认识，菜单栏、标准工具栏、对象特性工具栏、命令行、状态栏的初步操作；点的输入方法，视图的缩放和平移，图层等的初步操作。
教学难点：菜单栏、标准工具栏、对象特性工具栏的初步操作；视图的缩放和平移，图层等的初步操作。
第一节工作界面（0.3学时）
第二节命令输入、取消和重复（0.2学时）
第三节点的输入（0.3学时）
第四节精确绘图工具（0.2学时）
第五节视图缩放和平移（0.5学时）
第六节图层（1.5学时）
第二章基本二维绘图（2学时）
1. 教学目的与要求：
掌握绘图工具栏里的所有内容，并运用该工具栏绘制简单的设计图形。
2. 教学重点与难点：
教学重点：各种线类命令、多边形、圆类对象、点、图案填充。
教学难点：各种线类命令、图案填充。
第一节线类对象（0.8学时）
第二节多边形（0.1学时）
第三节圆类对象（0.2学时）
第四节点（0.4学时）
第五节图案填充（0.5学时）
第三章图形基本编辑方法（2学时）
1. 教学目的与要求：
掌握修改工具栏里的所有内容，并运用该工具栏中的命令对设计图进行编辑。
2. 教学重点与难点：
教学重点：选择对象和编辑对象的方式、删除、复制、阵列、镜像、偏移、移动、旋转、缩放、拉伸、修剪、打断、延伸、倒角、圆角、分解、夹点编辑。
教学难点：选择对象方式、拉伸、延伸、倒角、圆角。
第一节选择对象和编辑对象的方式（0.5学时）
第二节删除（0.1学时）
第三节复制、阵列、镜像和偏移（0.4学时）
第四节移动和旋转（0.2学时）
第五节缩放和拉伸（0.2学时）
第六节修剪、打断和延伸（0.2学时）
第七节倒角和圆角（0.2学时）
第八节分解（0.1学时）
第九节夹点编辑（0.1学时）
第四章文字、表格、尺寸标注（3学时）
1. 教学目的与要求：
理解文字、表格、尺寸标注的作用，掌握文字、表格、尺寸标注的使用方法和技巧，并运用这些命令绘制出相关内容。
2. 教学重点与难点：
教学重点：文字、表格、尺寸标注、对象特性和特性匹配
教学难点：文字、尺寸标注
第一节文字（1学时）
第二节表格（0.5学时）
第三节尺寸标注（1学时）
第四节对象特性和特性匹配（0.5学时）
第五章图块和光栅（3.5学时）
1. 教学目的与要求：
了解图块和光栅的作用，掌握图块、光栅的使用方法和技巧，并运用这些命令制作各种性质图块，并会插入和编辑图块；掌握加载光栅图像和图像矢量化，熟练查询距离、面积和周长。
2. 教学重点与难点：
教学重点：图块的创建和插入、创建带属性的图块、图块属性编辑、加载光栅图像和图样矢量化、查询距离、面积和周长、设计中心。
教学难点：图块的创建和插入、创建带属性的图块、图块属性编辑、加载光栅图像和图样矢量化。
第一节图块的创建和插入（0.5学时）
第二节创建带属性的图块（1学时）
第三节图块属性编辑（0.5学时）
第四节加载光栅图像和图样矢量化（0.5学时）
第五节查询距离、面积和周长（0.5学时）
第六节设计中心（0.5学时）
第六章创建布局和打印（1.0学时）
1. 教学目的与要求：
了解打印的设置和修改方法，能按照要求打印出所需要的图纸。
2. 教学重点与难点：
教学重点：使用图纸空间布局、打印样式表、打印输出
教学难点：打印样式表、打印输出
第一节使用图纸空间布局（0.2学时）
第二节打印样式表（0.4学时）
第三节打印输出（0.4学时）
第七章建筑立面图绘制（4学时）
1. 教学目的与要求：
通过该立面图的绘制，掌握绘制、编辑、图层、选择等菜单的基本操作方法和技巧。
2. 教学重点与难点：
教学重点：各种不同的绘制和编辑命令、不同的选择方法、图层
教学难点：不同的选择方法、图层
第一节建筑立面图绘制（4学时）
第八章建筑平面图绘制（4学时）
1. 教学目的与要求：
通过该平面图的绘制，进一步熟悉掌握绘制、编辑、图层、选择等菜单的基本操作方法和技巧。
2. 教学重点与难点：
教学重点：文字、尺寸标注
教学难点：文字、尺寸标注
第一节建筑平面图绘制（4学时）
第九章景观环境规划图绘制一（4学时）
1. 教学目的与要求：
通过该景观环境规划图的绘制，全面掌握各种菜单和命令的操作方法。
熟悉用CAD绘制园林图的步骤和操作技巧
2. 教学重点与难点：
教学重点：云线、填充、景观环境规划图的绘制技巧。
教学难点：景观环境规划图的绘制技巧。
第一节景观环境规划图绘制（4学时）
第十章景观环境规划图绘制二（4学时）
1. 教学目的与要求：
通过该景观环境规划图的绘制，能将CAD软件在在园林图中的应用进行融会贯通。
掌握最前沿的方法和技巧。
2. 教学重点与难点：
教学重点：CAD的绘图技巧，复杂园林图的绘制。
教学难点：复杂园林图的绘制。
第一节景观环境规划图绘制（4学时）
第十一章居住小区规划图绘制（5学时）
1. 教学目的与要求：
通过该小区规划图的绘制，全面掌握绘制、编辑、图层、文字、表格、尺寸标注、图块、光栅等菜单和命令的操作方法，熟悉用CAD绘制整套图纸的步骤和操作技巧。
2. 教学重点与难点：
教学重点：图块、文字、尺寸标注、光栅、大型复杂小区的图纸绘制。
教学难点：大型复杂小区的图纸绘制。
第一节居住小区规划图绘制（4学时）
第十二章天正建筑图绘制（4学时）
1. 教学目的与要求：
了解天正建筑的绘图方法和技巧，能完整的绘制建筑的平面，立面和三维图的绘制。
2. 教学重点与难点：
教学重点：三维建模、三维组合、立面和剖面的生成。
教学难点：三维建模、三维组合。
第一节天正建筑图的绘制（4学时）
五、考核方式与成绩评定
考核方式：计算机绘图考试
成绩评定：笔试卷面成绩占50%，平时作业成绩30%，考勤20% 六、教材及主要参考资料
《建筑阴影和透视》同济大学黄钟琏
a)教材：
（1）AUTOCAD辅助园林制图
徐峰曲梅丛磊主编化学工业出版社
2006年1月第一版
2、主要参考书目
（1）庞磊主编中国建筑工业出版社
《城市规划中的计算机辅助设计》2007年第一版（2）陈秋晓、孙宁、陈伟峰吴宁、陈晓平主编
浙江大学出版社
《城市规划CAD》2009年4月第一版。
