电流互感器的二次原理

电流互感器的二次原理电流互感器（Current Transformer，CT）是一种用于测量和保护电流的装置，主要用于将高电流变换为低电流，以便进行测量和监控。

它是电力系统中常用的一种电气设备，广泛应用于高压变电站、发电厂、工矿企业等场所。

1.互感器的变比：电流互感器的核心原理是基于互感现象。

一次线圈中通过的电流会在二次线圈中感应出一个与一次线圈电流成比例的电流。

这个比例关系就是变比。

变比是互感器的一个重要性能参数，通常用K表示，K=二次电流/一次电流。

2.线圈匝数比：电流互感器的二次原理还涉及到线圈的匝数比。

一次线圈和二次线圈的匝数比决定了互感器的变比。

通常情况下，二次线圈的匝数比一次线圈大得多，这样才能实现从高电流到低电流的变换。

3.互感器的线性特性：电流互感器的二次原理还涉及到互感器的线性特性。

互感器应当具备良好的线性特性，即在整个测量范围内，一次电流和二次电流之间的比例关系应当保持不变。

如果互感器的线性特性不好，将会对测量结果产生误差。

4.额定电流和准确度等级：电流互感器的二次原理还涉及到额定电流和准确度等级。

额定电流是指互感器能够连续工作的最大电流，准确度等级则是指互感器的测量误差允许范围。

一般来说，互感器的额定电流应当大于被测电流的最大值，并且准确度等级应当符合测量要求。

5.二次回路的负荷：电流互感器的二次原理还涉及到二次回路的负荷。

二次回路的负荷是指接在互感器二次线圈上的负载电阻。

负荷的大小会影响互感器的输出电流，因此需要根据具体情况进行合理选择。

综上所述，电流互感器的二次原理主要包括变比、线圈匝数比、线性特性、额定电流和准确度等级以及二次回路的负荷等方面。

了解这些原理可以帮助我们更好地理解和应用电流互感器，确保其正常工作和准确测量。

电流互感器二次侧开路的现象及处理提到电流互感器（简称CT ），相信大家自然而然会想起一句话——“电流互感器二次侧不允许开路”。

但是对于大多数初学者，这句话也只是知其然并不知其所以然。

下面我将和大家一起，从电流互感器的工作原理入手，分析CT 二次侧开路的现象及处理方法。

一、电流互感器的工作原理电流互感器的等效电路如图1所示，L u 为励磁阻抗，R 、L 分别为归算到一次绕组的负荷电阻和电抗。

互感器正常工作时，由于二次阻抗很小，接近于短路状态，一次电流所产生的磁化力大部分被二次电流所补偿，总磁通密度不大，二次绕组电势也不大。

当电流互感器开路时，二次阻抗无限增大，二次绕组电流等于零，二次绕组磁化力等于零，总磁力化等于原绕组的磁化力（I0N0=I1N1）。

简而言之，就是一次电流完全变成了励磁电流，使电流互感器的铁芯骤然饱和，此时铁芯中的磁通密度可高达1.8T 以上。

二、引起电流互感器二次回路开路的原因1、交流电路回路中的实验接线端子，由于结构和质量上的缺陷，在运行中发生螺杆与铜板螺孔接触不良，造成开路；2、电流回路中的试验端子连接片，由于连接片胶木头过长，旋转端子金属片未压在连接片的金属片上，而误压在胶木套上，造成开路；3、检修工作中失误，如忘记将继电器内部触头接好，或误断开了电流互感器二次回路，或对电流互感器本体试验后未将二次接线接上等；4、二次线端子触头压接不紧，回路中电流很大时，发热烧断或氧化过热而造成开路。

三、电流互感器二次侧开路的现象电流互感器二次回路开路时，对于不同的回路分别产生下列现象：1、电流互感器存在有“嘟嘟”的异常响声；2、电流互感器本体有严重发热，并伴有异味、变色、冒烟现象； RLi 1 图1 电流互感器等效电路图3、开路故障点有火花放电声、冒烟和烧焦的现象，故障点出现异常的高电压；4、继电保护及自动装置发生误动或拒动；5、仪表、电流表、继电保护等冒烟烧坏。

6、由负序、零序电流启动的继电保护和自动装置频繁动作，但不一定出口跳闸（还有其他条件闭锁），有些继电保护可能自动闭锁（具有二次回路断线闭锁功能）；7、有功、无功功率表指示不正常，电流表三相指示不正常，电流表计量不正常；8、监控系统相关数据显示不正常；实际上，有时发现电流互感器的二次开路后，并没有发生异常现象。

电流互感器的二次侧应电流互感器（CurrentTransformer，CT）是电力系统中常用的一种电器设备，它能够将高电压的电流转换为低电压的电流，以便测量、保护、控制等用途。

在电流互感器的使用中，二次侧应该是一个重要的考虑因素，本文将对电流互感器的二次侧应进行详细的分析和探讨。

一、电流互感器的基本原理电流互感器是一种基于电磁感应原理工作的装置，它由一个铁芯和绕组组成。

绕组分为一次绕组和二次绕组，一次绕组接在被测电路中，二次绕组接在测量仪器或保护设备中。

当一次绕组中通过电流时，会在铁芯中产生磁通量，这个磁通量会通过二次绕组，从而在二次绕组中产生电动势，使得二次绕组中产生电流。

由于一次绕组中的电流比二次绕组中的电流大得多，因此电流互感器能够将高电压的电流转换为低电压的电流，以便于测量、保护、控制等用途。

二、电流互感器的二次侧应电流互感器的二次侧应是指在实际使用中，二次侧所产生的电压和电流的问题。

一般来说，电流互感器的二次侧应满足以下几个要求： 1. 二次侧电压不得超过额定值电流互感器的二次侧电压是由一次侧电流和互感器变比决定的。

在使用电流互感器时，应根据一次侧电流和互感器变比计算出二次侧电压，确保二次侧电压不超过额定值。

如果二次侧电压超过额定值，会导致电器设备的损坏或者误差的发生。

2. 二次侧电流不得超过额定值电流互感器的二次侧电流是由一次侧电流和互感器变比决定的。

在使用电流互感器时，应根据一次侧电流和互感器变比计算出二次侧电流，确保二次侧电流不超过额定值。

如果二次侧电流超过额定值，会导致电器设备的损坏或者误差的发生。

3. 二次侧电流和电压的相位关系电流互感器的二次侧电流和电压之间存在着一定的相位关系。

在使用电流互感器时，应根据二次侧电流和电压的相位关系进行校正，以确保测量结果的准确性。

4. 二次侧电流和电压的波形电流互感器的二次侧电流和电压的波形应该与被测电路的波形一致，以确保测量结果的准确性。

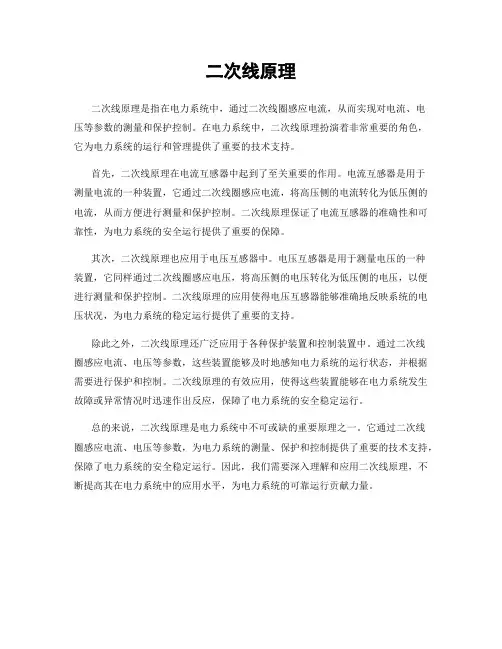

二次线原理
二次线原理是指在电力系统中，通过二次线圈感应电流，从而实现对电流、电
压等参数的测量和保护控制。

在电力系统中，二次线原理扮演着非常重要的角色，它为电力系统的运行和管理提供了重要的技术支持。

首先，二次线原理在电流互感器中起到了至关重要的作用。

电流互感器是用于
测量电流的一种装置，它通过二次线圈感应电流，将高压侧的电流转化为低压侧的电流，从而方便进行测量和保护控制。

二次线原理保证了电流互感器的准确性和可靠性，为电力系统的安全运行提供了重要的保障。

其次，二次线原理也应用于电压互感器中。

电压互感器是用于测量电压的一种
装置，它同样通过二次线圈感应电压，将高压侧的电压转化为低压侧的电压，以便进行测量和保护控制。

二次线原理的应用使得电压互感器能够准确地反映系统的电压状况，为电力系统的稳定运行提供了重要的支持。

除此之外，二次线原理还广泛应用于各种保护装置和控制装置中。

通过二次线
圈感应电流、电压等参数，这些装置能够及时地感知电力系统的运行状态，并根据需要进行保护和控制。

二次线原理的有效应用，使得这些装置能够在电力系统发生故障或异常情况时迅速作出反应，保障了电力系统的安全稳定运行。

总的来说，二次线原理是电力系统中不可或缺的重要原理之一。

它通过二次线
圈感应电流、电压等参数，为电力系统的测量、保护和控制提供了重要的技术支持，保障了电力系统的安全稳定运行。

因此，我们需要深入理解和应用二次线原理，不断提高其在电力系统中的应用水平，为电力系统的可靠运行贡献力量。

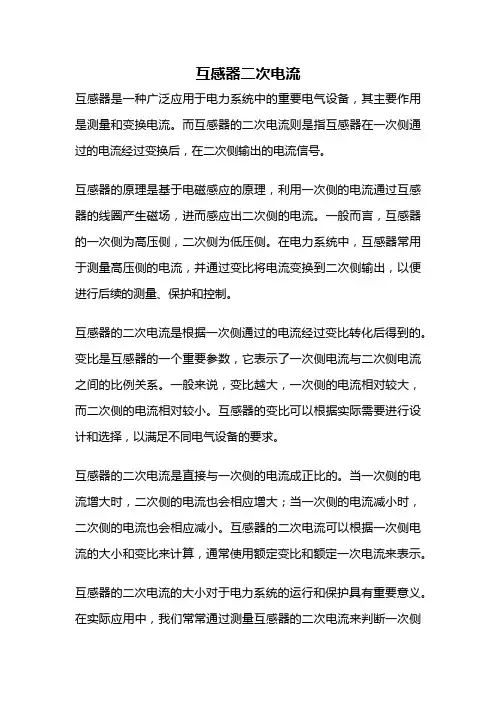

互感器二次电流互感器是一种广泛应用于电力系统中的重要电气设备，其主要作用是测量和变换电流。

而互感器的二次电流则是指互感器在一次侧通过的电流经过变换后，在二次侧输出的电流信号。

互感器的原理是基于电磁感应的原理，利用一次侧的电流通过互感器的线圈产生磁场，进而感应出二次侧的电流。

一般而言，互感器的一次侧为高压侧，二次侧为低压侧。

在电力系统中，互感器常用于测量高压侧的电流，并通过变比将电流变换到二次侧输出，以便进行后续的测量、保护和控制。

互感器的二次电流是根据一次侧通过的电流经过变比转化后得到的。

变比是互感器的一个重要参数，它表示了一次侧电流与二次侧电流之间的比例关系。

一般来说，变比越大，一次侧的电流相对较大，而二次侧的电流相对较小。

互感器的变比可以根据实际需要进行设计和选择，以满足不同电气设备的要求。

互感器的二次电流是直接与一次侧的电流成正比的。

当一次侧的电流增大时，二次侧的电流也会相应增大；当一次侧的电流减小时，二次侧的电流也会相应减小。

互感器的二次电流可以根据一次侧电流的大小和变比来计算，通常使用额定变比和额定一次电流来表示。

互感器的二次电流的大小对于电力系统的运行和保护具有重要意义。

在实际应用中，我们常常通过测量互感器的二次电流来判断一次侧电流的大小，从而实现对电力系统的监控和控制。

同时，互感器的二次电流还常用于保护装置的动作判断，当二次电流超过设定值时，保护装置会及时采取相应的措施，保护电力设备的安全运行。

需要注意的是，互感器的二次电流并非始终与一次侧电流成线性关系。

在互感器的额定负载范围内，二次电流与一次侧电流呈线性关系；而在超过额定负载范围时，互感器的磁饱和现象会导致二次电流与一次侧电流之间出现非线性关系。

因此，在实际应用中，我们需要根据互感器的额定负载和额定变比来选择合适的互感器，以保证互感器的工作稳定性和测量精度。

互感器的二次电流是根据一次侧的电流经过变比转化后得到的。

互感器的二次电流在电力系统的测量、保护和控制中起着重要的作用。

电流互感器二次绕组配置方法-概述说明以及解释1.引言1.1 概述电流互感器是一种广泛应用于电力系统中的重要设备，用于测量和监控电流的变化。

它们通过将高电压系统中的大电流转换为更小的二次电流，提供了一种安全、准确的电流测量方案。

在电力系统中，电流互感器的作用非常重要。

它们不仅用于保护和控制设备，还广泛应用于电能计量和电力负荷管理中。

电流互感器的性能直接影响到电力系统的稳定运行和安全性能。

在电流互感器中，二次绕组起着至关重要的作用。

二次绕组的配置方法直接影响到电流互感器的准确度、线性度和相位差等性能指标。

因此，正确配置电流互感器的二次绕组对于确保精确的电流测量和可靠的保护非常关键。

本文将重点介绍电流互感器二次绕组的配置方法。

首先，将介绍电流互感器的基本原理，包括其结构和工作原理。

然后，详细探讨电流互感器二次绕组的作用，以及不同配置方法在性能方面的差异。

最后，总结电流互感器二次绕组配置方法的重要性，并讨论其存在的优缺点。

同时，对未来电流互感器二次绕组配置方法的发展方向进行展望。

通过对电流互感器二次绕组配置方法的深入研究，我们可以更好地理解其工作原理和性能影响因素，并为电力系统的设计和运行提供参考。

本文的结论有助于工程师和技术人员更好地选择和配置电流互感器，从而提高电流测量的准确性和可靠性。

1.2文章结构文章结构是指文章的整体框架和组织方式，它对于读者理解文章的内容和思路起着重要的指导作用。

本文分为引言、正文和结论三个部分。

具体结构如下：1. 引言部分1.1 概述1.2 文章结构1.3 目的2. 正文部分2.1 电流互感器的基本原理2.2 电流互感器二次绕组的作用2.3 电流互感器二次绕组配置方法3. 结论部分3.1 总结电流互感器二次绕组配置方法的重要性3.2 讨论电流互感器二次绕组配置方法的优缺点3.3 展望未来电流互感器二次绕组配置方法的发展方向在引言部分，我们会对电流互感器二次绕组配置方法这一主题进行概述，并明确本文的目的。

电流互感器（TA ）二次侧开路产生高压的根本原因运行中的电流互感器二次侧如果发生开路，会在二次侧断口处产生一定的高压。

如果流过电流互感器的负荷较大时，甚至肉眼可见在断口处发生火花电弧。

该电弧容易造成人身伤害，可能烧毁接线端子引起火灾，也可能造成继电保护误动。

有人认为电流互感器类似于一个变压器，一次侧只有一匝，二次侧成百上千匝，类似于一个升压变压器。

这个升压变压器把一次侧导体上的压降 U 变换到二次侧而产生高压U2。

如图1.I 一次电流UU2如果上述说法成立的话，那给二次绕组接上负载Z后（如图2），二次侧仍然会传变一个 高压 U2。

这显然与事实不符，实际在二次侧负载运行时，二次侧实际上只有非常低的电压。

图1图2也有人认为电流互感器二次侧开路的时候，全部一次电流用于励磁，缺少二次电流的去磁作用，使得电流互感器铁芯饱和，造成二次高压。

一次电流I二次电压图3图3是电流互感器开路时的等效电路图。

可知二次侧开路时，断口电压就是一次电流I 在励磁阻抗Zm 上的电压降。

U2=I1×Zm ;而当电流互感器铁芯饱和时，励磁阻抗Zm 是降低的，所以饱和不会使二次侧产生高压。

还有一种说法认为在电流互感器饱和的瞬间，也就是在基本磁化曲线的拐点处，因 E=dØ/dtdØ/dt 在拐点处不可导，造成波形畸变而产生高压。

如图4电流互感器开路产生高压的真实原因是励磁电流过大导致铁芯磁通快速上升。

对此有两个误区。

一个是拐点并非是一个瞬时的点，而是一个区域，在这个区域内，磁通是可导的。

另外，在拐点附近区域，斜率是明显偏小的，虽然此时磁通Ø很大，但其变化率dØ/dt却很小;这也说明在饱和瞬间的磁通不是二次侧产生高压的原因。

一次电流图5图4如图5，当一次设备流过电流I,二次侧感应出的电流i对铁芯的磁通起去磁作用。

在电流互感器没有饱和的区域，铁芯中的磁通是很小的。

根据E=4.44ωNΦ, E即为二次侧电压。

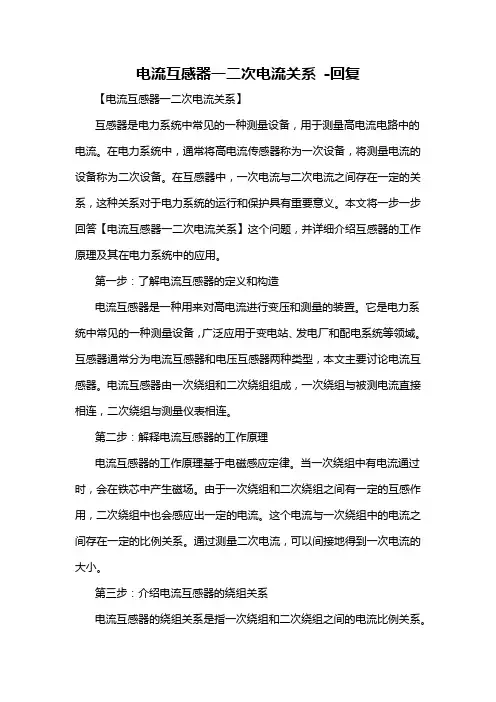

电流互感器一二次电流关系-回复【电流互感器一二次电流关系】互感器是电力系统中常见的一种测量设备，用于测量高电流电路中的电流。

在电力系统中，通常将高电流传感器称为一次设备，将测量电流的设备称为二次设备。

在互感器中，一次电流与二次电流之间存在一定的关系，这种关系对于电力系统的运行和保护具有重要意义。

本文将一步一步回答【电流互感器一二次电流关系】这个问题，并详细介绍互感器的工作原理及其在电力系统中的应用。

第一步：了解电流互感器的定义和构造电流互感器是一种用来对高电流进行变压和测量的装置。

它是电力系统中常见的一种测量设备，广泛应用于变电站、发电厂和配电系统等领域。

互感器通常分为电流互感器和电压互感器两种类型，本文主要讨论电流互感器。

电流互感器由一次绕组和二次绕组组成，一次绕组与被测电流直接相连，二次绕组与测量仪表相连。

第二步：解释电流互感器的工作原理电流互感器的工作原理基于电磁感应定律。

当一次绕组中有电流通过时，会在铁芯中产生磁场。

由于一次绕组和二次绕组之间有一定的互感作用，二次绕组中也会感应出一定的电流。

这个电流与一次绕组中的电流之间存在一定的比例关系。

通过测量二次电流，可以间接地得到一次电流的大小。

第三步：介绍电流互感器的绕组关系电流互感器的绕组关系是指一次绕组和二次绕组之间的电流比例关系。

这种关系可以通过绕组的匝数比来描述。

假设一次绕组的匝数为N1，二次绕组的匝数为N2，则电流互感器的绕组关系可以表示为N1/N2。

根据电磁感应定律，一次电流与二次电流之间的关系可以写为I1/I2=N2/N1，其中I1表示一次电流，I2表示二次电流。

第四步：解释电流互感器的变比和类别电流互感器的变比表示一次电流与二次电流之间的比例关系。

通常情况下，电流互感器的变比是由制造商根据需要进行设计和制造的，可以根据具体的测量要求选择不同的变比。

电流互感器根据变比的不同可以分为固定变比和可调变比两种类型。

固定变比的电流互感器一般用于常规测量场合，而可调变比的电流互感器则可以根据需要进行调整，适用于特殊的测量场合。

电流互感器的原理
电流互感器是一种用于测量负载电流的装置，它基于电磁感应原理工作。

其工作原理如下：
1. 线圈：电流互感器通常由一个或多个线圈组成，其中一个线圈称为一次线圈，负责通过被测电流；另一个线圈称为二次线圈，用于产生与一次线圈电流成比例的信号。

2. 电流感应：当被测电流通过一次线圈时，会在其周围产生磁场。

由于二次线圈与一次线圈绕制在同一磁芯上，所以二次线圈中也会感应出电动势。

3. 变压器原理：由于一次线圈和二次线圈的匝数不同，所以二次线圈中感应出的电动势较一次线圈的电动势小。

这种变压器原理确保了二次线圈中的电流与一次线圈中的电流成比例。

4. 输出信号：二次线圈中感应出的电流可以通过增加或减少线圈的匝数来调整，从而得到所需的测量范围。

这一电流信号可以通过连接到测量仪表或其他设备来实现实时监测和记录。

总之，电流互感器利用电磁感应原理将被测电流转换为二次线圈中的电流信号，以便进行测量和监测。

通过调整线圈的匝数，可以实现不同范围的精确测量。

电流互感器二次故障的原因与处理探讨电流互感器作为电力系统中最基本的电流采集器件，能够轻松完成大电流到小电流的转换，与继电器一起使用，可以保障电力系统的运行，是电力系统检测和保护的基础，是保障电力系统正常运行的重要组成部分。

但是电流互感器一旦在运行过程中发生故障，会导致电压发生变化，从而增加电力计量的管理难度。

因此找到电流互感器二次故障原因显得极其重要。

基于此，本文针对电流互感器二次故障的原因与处理展开探讨。

标签：电流互感器;二次故障;处理方法1、电流互感器的工作原理电流互感器与变压器的工作原理极其相似，不一样的地方就是电流互感器原边绕组串联在被测电路中，并且匝数比较少;而副边绕组接继电器、电流线圈、电流表等低阻抗负载，低阻抗负载产生的负荷电流极小，相当于短路。

其中被测线路的负载决定了原边和副边的电流大小，而与电流互感器副边负载是没有关系的。

电流互感器不能出现副边开路情况，更不能在其工作进行时没有经过旁路就对电流表和继电器等设施进行拆除。

2、电流互感器使用注意事项第一，电流互感器的铁芯与二次绕组K2（S2）端需要与地进行可靠性的连接。

这样做主要是在实验过程中发生绝缘损伤漏电时，有效规避实验工作者和实验所使用的设施受到意外事故伤害。

第二，在一次绕组中有电流时，如果突然性的把二次回路断掉，就会导致互感器的铁芯过度磁化，进而导致铁芯出现发热的情况，甚至能把绕组烧坏;另外，二次回路能够感应出更高的電动势甚至可能到达几百伏，可能会给工作人员带来危险或导致互感器的匝间击穿造成短路。

所以，在实际接线中，必须采用以下几项保护行为。

①电流互感器的二次电路中不应安装熔断器。

②一个开关与电流表并行连接，使用电流表读数时打开开关，必要时关闭开关，在测量交流电动机电流时，设置此开关的另一个主要用途是在电动机启动时，关闭开关，使大部分较大的启动电流通过开关，从而防止电流表通过较大的电流损坏，称为“密封表开关”或“密封辅助开关”。

电流互感器二次回路开路的原因分析与处理预防摘要:本文全面分析了运行中电流互感器二次回路开路的原因和开路后伴随的现象，以及平常如何根据现象进行开路的初步判断，遇开路后的处理方法。

归纳了此类事故预防和处理的方法，为电力工作人员处理电流互感器二次开路提供依据。

文章关键词: 电流互感器二次回路开路预防1 电流互感器等值电路及相量图2 电流互感器二次回路开路的原理分析与现象归纳2.1电流互感器二次回路开路的原理分析电流互感器正常工作时，二次回路近于短路状态。

这时二次电流所产生的二次绕组磁动势F2对一次绕组磁动势F1有去磁作用，因此合成磁势F0＝F1-F2不大，合成磁通φ0也不大，二次绕组内感应电动势E2的数值最多不超过几十伏。

但是，电流互感器如果发生二次回路开路，二次绕组磁动势F2等于零，一次绕组磁动势F1仍保持不变，且全部用于激磁，合成磁势F0=F1，这时的F0较正常时的合成磁势(F1-F2)增大了许多倍，使得铁心中的磁通急剧地增加而达到饱和状态。

由于铁心饱和致使磁通波形变为平顶波，因为感应电动势正比于磁通的变化率dφ/dt，所以这时二次绕组内将感应出很高的感应电动势e2。

二次绕组开路时二次绕组的感应电动势e2是尖顶的非正弦波，其峰值可达数千伏之高，这对工作人员和二次设备以及二次电缆的绝缘都是极危险的。

还有，因铁心内磁通的剧增，引起铁心损耗增大，造成严重发热也会使电流互感器烧毁。

再有，因铁心剩磁过大，使电流互感器的误差增加。

因此，许多继电保护规程及相关资料都明确写着电流互感器在运行中二次侧严禁开路,电流互感器在使用中必须与二次负荷确切联结，不接负荷时则应可靠短接，短接的导线必须有足够的截面，以免当一次过电流时产生的较大的二次电流将导线熔断，造成二次开路而出现高电压。

2.2产生电流互感器二次回路开路的原因通过以上的原理分析，我们知道电流互感器二次开路所产生危害，以下是笔者总结了平时工作中电流互感器开路的原因：1、由于电流回路中试验端子压板的胶木头过长，旋转端子金属片未压在压板的金属片上而误压在胶木套上，致使开路。

电流互感器二次回路开路分析电流互感器是一种用于测量高电流的传感器，其原理是通过利用主回路中的一部分电流来感应并传递给次回路中，进而实现电流的测量。

当互感器的次回路开路时，会对互感器的工作性能和测量准确性产生影响。

因此，有必要对开路时的现象和原因进行分析。

当电流互感器的二次回路开路时，会造成以下几个现象：1.互感器输出电压降低。

由于次回路开路，电流无法在次回路中流动，导致次回路的电压减小。

2.互感器输出电流减小。

由于次回路开路，电流无法通过次回路，导致输出电流减小。

3.互感器的变压比下降。

次回路开路后，电流无法在次回路中流动，导致互感器的变压比下降。

实际测量中，可能会出现输出信号过小的情况，导致测量误差增大。

次回路开路的原因主要可以归纳为以下几种：1.次回路接线错误。

次回路的接线错误可能会导致开路的情况发生，例如接触不良或接线松动等。

2.互感器内部故障。

互感器内部的零部件故障或损坏可能导致次回路开路，例如互感器内部接线脱落或短路等。

3.外部负载故障。

如果互感器的次回路被连接到一个有故障的外部负载上，也可能导致开路的情况发生，例如负载开路或短路等。

针对次回路开路的问题1.检查次回路的接线，确保接线正确牢固。

对于已经出现接触不良或接线松动的情况，应及时修复并加固。

2.对互感器进行维护和检修。

定期对互感器进行检查和维护，防止由于内部零部件故障或损坏而导致的次回路开路。

3.对外部负载进行故障排查。

如果问题是由于外部负载故障导致的互感器次回路开路，应先修复外部负载的故障，然后再进行互感器的测量。

4.考虑采用带保护功能的互感器。

一些新型互感器具有内置的保护机制，当次回路发生开路时，可以自动停止输出，以防止测量误差的产生。

综上所述，电流互感器次回路开路会对互感器的测量准确性产生影响，但可以通过检查和维护互感器以及排查外部负载故障等方法来解决。

在实际应用中，应根据具体情况选择适当的解决办法，以确保互感器的正常工作和测量精度。

电流互感器饱和时二次电流特点一、电流互感器的基本原理电流互感器是一种用于测量高电压、高电流的仪器，其工作原理是利用变压器的原理，在一定范围内将高电流转化为低电流，以便于测量和保护。

其结构包括铁芯、一次绕组和二次绕组。

当一次绕组中通过过大的电流时，会引起铁芯饱和，从而影响二次电流的准确性。

二、电流互感器饱和时二次电流特点1. 非线性特性当铁芯饱和时，其磁导率会发生变化，从而导致磁通密度与磁场强度之间不再呈线性关系。

因此，在饱和区域内，二次电流与一次电流之间不再呈线性关系。

2. 延迟特性当铁芯处于饱和状态时，其磁通密度需要先经过一个恢复时间才能回到正常状态。

因此，在一次电流经过饱和区域后，二次电流也会存在一个延迟现象。

3. 非对称特性在铁芯饱和时，由于磁通密度与磁场强度之间不再呈线性关系，因此在正、负半周中二次电流的大小和相位会发生变化，从而导致非对称特性。

4. 非稳态特性当一次电流经过饱和区域时，二次电流的大小和相位都会发生变化。

因此，在饱和区域内，二次电流不再是稳态的，而是处于一种非稳态状态。

5. 非精确特性由于铁芯饱和时引起的非线性、延迟、非对称、非稳态等特性，导致了二次电流的准确度下降。

因此，在实际应用中需要考虑这些特点，并采取相应的措施来提高测量精度。

三、提高电流互感器测量精度的方法1. 选择合适的铁芯材料选择合适的铁芯材料可以改善电流互感器在饱和状态下的特性。

常用的铁芯材料包括硅钢片、镍铁合金等。

2. 优化绕组结构通过优化绕组结构可以减小磁通密度与磁场强度之间的差异，从而改善电流互感器在饱和状态下的特性。

3. 采用数字信号处理技术采用数字信号处理技术可以对测量数据进行滤波、校正等处理，从而提高测量精度。

4. 进行定期校准定期对电流互感器进行校准可以发现并修正其在饱和状态下的误差，从而提高测量精度。

5. 选择合适的工作范围在实际应用中，应选择合适的电流互感器工作范围，避免一次电流过大导致铁芯饱和，从而影响测量精度。

电流互感器二次过电压保护器原理
电流互感器二次过电压保护器是一种保护设备，它可以有效地防止由
于突发过电压或停电等原因造成复杂电路（如交流电机、电子继电器等）
烧坏的情况。

电流互感器二次过电压保护器的原理是基于电流互感器的原理：当指定电流通过电流互感器时，其输出比例1：N，当电流瞬时增加时，输出互感器的瞬变电压（DV）会上升，而一般的交流电源的过电压保
护器的电压保护级别，只有当超过它所能抵御的最大电压时，才能通过击
穿或拒斥电压保护器来保护被保护装置，但实际上，大部分的电源系统往
往会受到由于突发过电压或停电等因素引起的电压抖动的影响，这时便可
以利用瞬变电压（DV）来保护设备。

电流互感器二次过电压保护器的工作原理可以概括为两步：第一步是，当电源系统的电压发生瞬变时，通过电流互感器产生一个瞬变电压，这个
瞬变电压的大小取决于电流互感器的比值。

第二步是，通过测量这个瞬变
电压，判断出电源系统的电压是否超过所定的最大值，如果超过最大值，
则立即启动热继电器以断开被保护装置的电源，从而保护被保护装置。

电流互感器二次回路一、电流互感器二次回路电流互感器是将交流一次侧大电流转换成可供测量、保护等二次设备使用的二次侧电流的变流设备，还可以使二次设备与一次高压隔离，保证工作人员的安全。

电流互感器是单相的，一次侧流过电力系统的一次电流，二次侧接负载ZL(表计、继电器线圈等)，一般二次侧额定电流为5A 或1A 。

1．电流互感器的极性和相量图电流互感器一次绕组和二次绕组都是两个端子引出，如图8-l 所示，绕组L1-L2为一次绕组，绕组K1-K2为二次绕组。

在使用电流互感器时，需要考虑绕组的极性。

电流互感器一次绕组和二次绕组的极性通常采用减极性原则标注，即当一次和二次电流同时从互感器一次绕组和二次绕组的同极性端子流入时，它们在铁芯中产生的磁通方向相同。

在图8-1中，L1与K1是同极性端子，同样L2与K2也是同极性端子。

同极性端子还可以用“*”、“·”等符号标注。

电流互感器采用减极性原则标注时，当一次电流从L1(或L2)流人互感器一次绕组时，二次感应电流的规定正方向从K1(或K2)流出互感器二次绕组（这也是二次电流的实际方向），如图8-2（a ）所示。

如果忽略电流互感器的励磁电流，其铁芯中合成磁通为：02211=-N I N I （8-1）则 TA n I N N I I 11211/ == （8-2）式中21I 、I ——电流互感器一次电流、二次电流；21、N N ——电流互感器一次绕组匝数、二次绕组匝数；TA n ——电流互感器变化。

可见，此时电流互感器一次电流、二次电流相位相同，如图8-2(b)所示。

2.电流互感器的接线方式电流互感器的接线方式指电流互感器二次数绕组与电流元件线圈之间的线接方式。

常用的接线方式有三相完全星形接线、两相不完全星形接线、两相电流差接线方式等。

例如用于电流保护的常用接线方式如图8-3所示。

图8-3(a)三相完全星形接线，三相都装有电流互感器以及相应的电流元件，能够反应三相的电流，正常情况下中性线电流为0=++=c b a n I I I I ；图8-3（b ）两相不完全星形接线，只有两相（一般是A 、C 相）装有电流互感器以及相应的电流元件，只能反应两相的电流，正常情况下中性线电流为b c a n I I I I -=+=。
