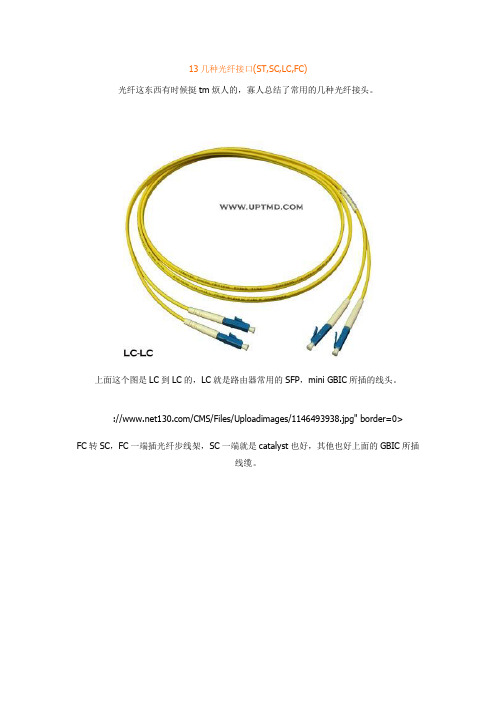

13几种光纤接口(ST,SC,LC,FC)光纤这东西有时候挺tm烦人的，寡人总结了常用的几种光纤接头。

上面这个图是LC到LC的，LC就是路由器常用的SFP，mini GBIC所插的线头。

:///CMS/Files/Uploadimages/1146493938.jpg" border=0>FC转SC，FC一端插光纤步线架，SC一端就是catalyst也好，其他也好上面的GBIC所插线缆。

ST到FC，对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是光纤步线架。

Sc到Sc两头都是GBIC的。

SC到LC，一头GBIC,另一头MINI-GBIC。

现在局域网工程中主干部分的布线大量采用光纤，光纤的特性使光纤接口的连接复杂而专业。

由于光纤设备的接口类型较多，也使我们在选择时不知所措，因此本文将向网友介绍在局域网布线工程中常用到的光纤、常见的光纤接口及其使用范围，各种光纤跳线、尾纤和常用有哪些。

光纤的分类与特性光纤标准多、参数复杂、一般的非专业人员很难理解，但对一般的局域网，我们只需简单了解以下多模光纤和单模光纤的概念就可以了。

多模光纤(Multi Mode Fiber)：中心玻璃芯较粗(50或62.5μm)，可传多种模式的光。

但其模间色散较大，这限制了传输数字信号的频率，而且随距离的增加会更加严重。

例如：600MB/ KM的光纤在2KM时则只有300MB的带宽了。

因此，多模光纤传输的距离就比较近，一般只有几公里。

多模光纤一般采用LED（发光二级管）作为光源。

对于局域网我们一般采用多模光纤，一方面传输距离较短，二方面是多模光纤本身及配套设备单模成本低。

在实际工程中多采用62. 5μm的室内或室外多模光纤。

单模光纤(Single Mode Fiber)：中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模式的光。

因此，其模间色散很小，适用于远程通讯，但还存在着材料色散和波导色散，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。

光纤跳线接口-详细图解光纤跳线就是两头有连接器的光纤，它的作用是做为从设备到光纤布线链路的路接线，一般在光端机，，光纤收发器等设备和终端盒之间的连接。

而尾纤是只有一头有连接器的光纤，下面对网络工程中几种常用的光纤连接器进行详细的说明：光纤跳线的接口类型常见的有FC、SC、ST、PC、APC、LC这几种，FC接头的光纤跳线多用于配线架上，而SC接头的光纤跳线多用于路由器交换机上。

另外还有MTRJ、MPO、MU、SMA、FDDI、E2000、D4等各种形式的光纤接口类型。

常见的几种光纤跳线接口类型含义如下：FC 圆型带螺纹常用于光端机等设备ST 卡接式圆型常用于终端盒设备SC 卡接式方型常用于光纤收发器PC 微球面研磨抛光(光纤接头端面)APC 呈8度角并做微球面研磨抛光(光纤接头端面)光纤跳线接口图解：光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。

①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

(对于10Base-F 连接来说，连接器通常是ST类型。

常用于光纤配线架)④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

(路由器常用)⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

ST、SC、FC、LC光纤接头区别简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

（对于10Ba se-F连接来说，连接器通常是ST类型。

常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤λ在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下λ“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

光纤跳线接口-详细图解作者：管理员发布于：2013-06-19 03:20:49 文字：【大】【中】【小】摘要：本文介绍：光纤跳线接口类型，接口图片等知识光纤跳线就是两头有连接器的光纤，它的作用是做为从设备到光纤布线链路的路接线，一般在光端机，光模块，光纤收发器等设备和终端盒之间的连接。

而尾纤是只有一头有连接器的光纤，下面对网络工程中几种常用的光纤连接器进行详细的说明：光纤跳线的接口类型常见的有FC、SC、ST、PC、APC、LC这几种，FC接头的光纤跳线多用于配线架上，而SC接头的光纤跳线多用于路由器交换机上。

另外还有MTRJ、MPO、MU、SMA、FDDI、E2000、D4等各种形式的光纤接口类型。

常见的几种光纤跳线接口类型含义如下：FC 圆型带螺纹常用于光端机等设备ST 卡接式圆型常用于终端盒设备SC 卡接式方型常用于光纤收发器PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光光纤跳线接口图解：光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。

①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

(对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架)④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

(路由器常用)⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

光纤接口类型及光纤收发器指示灯图解光纤接口类型：FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC 或ST型SFP 小型封装GBIC,使用的光纤为LC型（附件为一些跳线实物图）光收发器：例子1光纤收发器：左上角——亮时代表1000M速率右上角——亮时代表100M速率左中间——亮时代表已接上尾纤，闪烁代表正在传输数据右中间——亮时代表已接上网线，闪烁代表正在传输数据左下角——亮时代表已接入电源线右下角——亮时代表全双工速率，灭时代表半双工例子2类型光收发器：（见附件）100M 常亮，电路速率为100M；不亮，电路速率10M PWR 常亮，电源工作正常，反之错误2.jpg (22.85 KB)2010-10-29 16:013.jpg (17.58 KB)2010-10-29 16:014.jpg (15.84 KB)2010-10-29 16:015.jpg (15.79 KB)2010-10-29 16:016.jpg (21.53 KB)2010-10-29 16:08光纤收发器类型2六灯说明和指示的功能指示灯灯功能POWER：亮表示光纤收发器已经通电FX LINK/ACT：亮表示光纤连接口已经连接好。

闪烁表示光纤接口有数据接收或发送FX100：亮表示收发器的光口处于100M状态1000M的一样FDX/COL：亮表示收发器处于全双工工作模式熄灭表示收发器处于半双工工作模式闪烁表示连接有冲突或者有碰撞TP LINK/ACT ：亮表示光纤收发器上的RJ45接口连接好闪烁表示光纤收发器上的RJ45有数据接收或发送TP100：亮表示双绞线端口的速度为100M熄灭表示双绞线端口的速度为10MFX-100m 光口速率指示/100M光口速率指示，灯亮为100M速率FX-LNK 光纤连接状态指示光纤连接正常时亮,收不到光时灭，有数据收发时闪亮光纤收发器指示灯的含义：光纤收发器有6个LED指示灯，它们显示了收发器的工作状态，根据LED所示，就能判断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。

ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

（对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下λ“/”前面部分表示尾纤的连接器型号λ“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

详细介绍光纤跳线接口类型PC,APC,UPC为了让两根光纤的端面能够更好的接触，光纤跳线的插芯端面通常被研磨成不同结构。

常见的研磨方式主要有：PC、APC、UPC。

PC/APC/UPC代表了陶瓷插芯的前端面结构。

端面研磨角度不同PC是Physical Contact，物理接触。

PC是微球面研磨抛光，插芯表面研磨成轻微球面，光纤纤芯位于弯曲最高点，这样可有效减少光纤组件之间的空气隙，使两个光纤端面达到物理接触。

UPC(Ultra Physical Contact)，超物理端面。

UPC连接器端面并不是完全平的，有一个轻微的弧度以达到更精准的对接。

UPC是在PC的基础上更加优化了端面抛光和表面光洁度，端面看起来更加呈圆顶状。

APC(Angled Physical Contact)称为斜面物理接触，光纤端面通常研磨成8°斜面。

8°角斜面让光纤端面更紧密，并且将光通过其斜面角度反射到包层而不是直接返回到光源处，提供了更好的连接性能。

颜色不同APC连接器通常是绿色的，UPC/PC连接器是蓝色。

回波损耗和插入损耗不同的研磨方式决定了光纤传输质量，主要体现在回波损耗和插入损耗。

插入损耗（Insertion Loss）是指通过连接器或电缆产生的信号损耗。

一般情况下，PC、UPC和APC连接器的典型插入损耗应小于0.3dB。

与APC连接器相比，由于空气间隙更小，UPC/PC连接器通常更容易实现低插入损耗。

插入损耗也可能由连接器端面之间的灰尘微粒引起。

回波损耗（Return Loss），又称为反射损耗，是表示信号反射性能的参数。

通常用负的dB值来表示，值的参数越高越好。

APC连接器的端面是斜面抛光的，所以APC连接器的回波损耗通常优于UPC连接器。

一般情况下，采用PC研磨方式的光纤跳线的回波损耗为-40dB。

UPC回波损耗相对于PC来说更高，一般是在-55dB（甚至更高）。

APC工业标准的回波损耗为-65dB。

⼀篇⽂章读懂光纤接头、尾纤、耦合器、终端盒的作⽤与接法！前⾔在智能化弱电⾏业中，涉及到摄像头的远距离传输，我们都会给客户推荐使⽤光纤。

光纤作为传输系统主要是由光纤跳线、尾纤、终端盒、耦合器等设备组成。

下⾯我们⼀起来聊聊这些光纤配套设备的作⽤与接法！正⽂1、光纤接头说起光纤跳线，总会想到⼀个很尴尬的现状，就是很多智能化弱电新⼈分不清楚光纤接头类型，分不清我们平时⼝中的⼤⽅头、⼩⽅头、圆旋头对应的英⽂缩写型号。

其实这些接头英⽂缩写在弱电项⽬中经常被提到，但最常⽤的光纤接头主要有以下4种。

光纤连接⽰意图①⼤⽅头接头⼤⽅头接头即SC型接头，其外壳呈矩形，所采⽤的插针与耦合套筒的结构尺⼨与⼩⽅头完全相同。

⼤⽅头跳线采⽤了插拔销闩式的紧固⽅式，不需要旋转，插拔操作很⽅便，⽽且介⼊损耗波动较⼩。

具有抗压强，安装密度⾼等优点，这种接⼝在光纤收发器中较为常见！⼤⽅头SC接⼝②⼩⽅头接头⼩⽅头接头即LC型接头，⼩⽅头接头采⽤模块化插孔（RJ）闩锁的紧固⽅式，即插即⽤，是现下最为流⾏的⼀种光纤跳线，它能有效地减少空间的使⽤，适合⾼密度连接,这种接⼝⼀般在光模块中较为常见！⼩⽅头LC接⼝③圆旋头接头圆旋头接头即FC型接头，圆旋头接头采⽤了螺丝扣的紧固⽅式，外部加强⽅式是采⽤⾦属套，插⼊设备后较为牢固，连接器不容易脱落，⼀般在ODF侧采⽤。

圆旋头FC接⼝④卡接式圆型接头卡接式圆型接头即ST型接头，卡接式圆型接头外壳呈圆形，紧固⽅式为螺丝扣。

卡接式圆型ST型接⼝2、光纤尾纤只有⼀端有连接头，⽽另⼀端是⼀根光缆纤芯的断头，通过熔接与其他光缆纤芯相连，常出现在光纤终端盒内，⽤于连接光缆与光纤收发器，之间还⽤到耦合器、跳线等。

光纤尾纤分类与跳线⼀样，⼀根跳线切开成两个尾纤。

光纤尾纤3、耦合器光纤耦合器是光纤与光纤之间进⾏可拆卸连接的器件，它是把光纤的两个端⾯精密对接起来，以使发射光纤输出的光能量能最⼤限度地耦合到接收光纤中去，并使其接⼊光链路从⽽对系统造成的影响减到最⼩。

⼀分钟教你分清各种光纤跳线（SC、FC、LC）
原⽂：
市场上常见的光纤跳线有以下⼏种接头：SC、ST、FC、LC，相信很多⼊门者和⼩编⼀样，⾯对各种英⽂缩写也是我只认识他们，却不知道如何区别，下⾯请跟⼩编⼀起学习如何区分他们吧！
1、SC接头
SC接头外壳为矩形，与SC耦合器相连接，采⽤直接插拔的⽅式连接，⽆需旋转。

优点：直接插拔，使⽤⽅便。

采⽤⼯程塑料，耐⾼温，不易氧化。

缺点：长时间使⽤接头容易掉出。

SC 卡接式⽅型(路由器交换机上⽤的最多)。

2、ST接头
ST接头外壳为圆形，带有卡⼝，与ST耦合器相连接，使⽤时需旋转⼤概90°。

优点：连接紧密，不容易脱落。

缺点：由于接头插⼊后需旋转半周，通过卡⼝固定，故容易折断。

ST 卡接式⽅型常⽤于光纤配线架。

3、FC接头
FC接头与ST接头相类似，外形都为圆形，但FC接头内带有螺纹，通过旋转与FC耦合器相连接。

优点：连接牢靠，防灰尘。

缺点：由于需要旋转，给安装带来不便，故安装时间稍长。

FC 圆型带螺纹(配线架上⽤的最多)。

4、LC接头
LC接头与SC接头相似，但较SC接头⼩⼀些，LC接头⽤于连接SFP光纤模块，采⽤操作⽅便的模块化插孔（RJ）闩锁机理制成。

常⽤的LC跳线都是连接光纤与光模块的，所以⼀般都是LC-SC或者LC-FC的，⽽且多数是成对出现使⽤的，很少出现单根LC跳线。

LC卡接式⽅型常⽤于路由器。

附《综合布线系统》,完整⽅案下载点击下⽅河姆渡⽅案馆。

图解常见尾纤型号光纤这东西有时候挺烦人的，总结了常用的几种光纤接头。

1.上面这个图是LC到LC的，LC就是路由器常用的SFP，mini GBIC所插的线头。

2.FC转SC，FC一端插光纤步线架，SC一端就是catalyst也好，其他也好上面的GBIC所插线缆。

3.ST到FC，对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是光纤步线架。

Sc到Sc两头都是GBIC的SC到LC，一头GBIC,另一头MINI-GBIC各种光纤接口类型介绍 !各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤--------------------------------------------------------------------------------在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。

“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。

在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
