分支限界法经典案例算法分析资料讲解

单元最短路径问题分支限界法【序】单元最短路径问题：分支限界法解析【引】在计算机科学中，图论问题一直是研究的热点之一。

而图的最短路径问题更是其中一个经典的困难问题。

在图中，单元最短路径问题就是要找到两个顶点之间的最短路径。

而在解决这个问题的过程中，我们可以借助分支限界法，来帮助我们找到最优的解。

本文将深度分析单元最短路径问题及分支限界法，以帮助读者全面理解并掌握这一问题解决方法。

【1】什么是单元最短路径问题？单元最短路径问题是图论中常见的一个问题，它要求在一个加权有向图或无向图中，找到两个给定顶点之间的最短路径。

该问题的解决方法包括了广度优先搜索、迪杰斯特拉算法等多种方法，其中分支限界法是一种常用的解决方法之一。

【2】分支限界法的基本思想分支限界法是一种通过搜索解空间来找到最优解的方法。

它通过将问题空间划分为一系列子问题，并不断搜索当前最优解的子空间，从而逐渐缩小问题空间，最终找到最优解。

【3】分支限界法在单元最短路径问题中的应用在解决单元最短路径问题时，分支限界法可以通过以下步骤来实施：1. 确定初始解和问题空间：选择一个顶点作为起始点，并设置一个初始解，例如将起始点的路径长度设置为0，其他顶点的路径长度设置为无穷大。

2. 扩展节点：从初始解开始，按照一定的扩展策略选择下一个节点进行扩展。

在单元最短路径问题中，我们可以选择将当前节点的邻接节点添加到解空间中。

3. 更新当前解：根据当前解空间中的节点，更新各节点的路径长度。

4. 剪枝：根据一定的条件，判断是否要剪去一些节点，从而缩小问题空间。

5. 重复上述步骤：不断迭代地重复上述步骤，直到找到最优解或者问题空间为空。

【4】为什么分支限界法适用于单元最短路径问题？分支限界法适用于单元最短路径问题的原因有以下几点：1. 分支限界法能够保证找到最优解。

通过不断地缩小问题空间，分支限界法能够找到最小的路径长度。

2. 分支限界法具有较高的搜索效率。

在每一步中，分支限界法都能够通过剪枝操作，排除一部分不可能达到最优解的节点，从而减少了搜索空间。

算法——分⽀限界法（装载问题）对⽐回溯法回溯法的求解⽬标是找出解空间中满⾜约束条件的所有解，想必之下，分⽀限界法的求解⽬标则是找出满⾜约束条件的⼀个解，或是满⾜约束条件的解中找出使某⼀⽬标函数值达到极⼤或极⼩的解，即在某种意义下的最优解。

另外还有⼀个⾮常⼤的不同点就是，回溯法以深度优先的⽅式搜索解空间，⽽分⽀界限法则以⼴度优先的⽅式或以最⼩耗费优先的⽅式搜索解空间。

分⽀限界法的搜索策略在当前节点（扩展节点）处，先⽣成其所有的⼉⼦节点（分⽀），然后再从当前的活节点（当前节点的⼦节点）表中选择下⼀个扩展节点。

为了有效地选择下⼀个扩展节点，加速搜索的进程，在每⼀个活节点处，计算⼀个函数值（限界），并根据函数值，从当前活节点表中选择⼀个最有利的节点作为扩展节点，使搜索朝着解空间上有最优解的分⽀推进，以便尽快地找出⼀个最优解。

分⽀限界法解决了⼤量离散最优化的问题。

选择⽅法1.队列式（FIFO）分⽀限界法队列式分⽀限界法将活节点表组织成⼀个队列，并将队列的先进先出原则选取下⼀个节点为当前扩展节点。

2.优先队列式分⽀限界法优先队列式分⽀限界法将活节点表组织成⼀个优先队列，并将优先队列中规定的节点优先级选取优先级最⾼的下⼀个节点成为当前扩展节点。

如果选择这种选择⽅式，往往将数据排成最⼤堆或者最⼩堆来实现。

例⼦：装载问题有⼀批共n个集装箱要装上2艘载重量分别为c1，c2的轮船，其中集装箱i的重量为wi，且要求确定是否有⼀个合理的装载⽅案可将这n个集装箱装上这2艘轮船。

可证明，采⽤如下策略可以得到⼀个最优装载⽅案：先尽可能的将第⼀艘船装满，其次将剩余的集装箱装到第⼆艘船上。

代码如下：//分⽀限界法解装载问题//⼦函数，将当前活节点加⼊队列template<class Type>void EnQueue(Queue<Type> &Q, Type wt, Type &bestw, int i, int n){if(i == n) //可⾏叶结点{if(wt>bestw) bestw = wt ;}else Q.Add(wt) ; //⾮叶结点}//装载问题先尽量将第⼀艘船装满//队列式分⽀限界法，返回最优载重量template<class Type>Type MaxLoading(Type w[],Type c,int n){//初始化数据Queue<Type> Q; //保存活节点的队列Q.Add(-1); //-1的标志是标识分层int i=1; //i表⽰当前扩展节点所在的层数Type Ew=0; //Ew表⽰当前扩展节点的重量Type bestw=0; //bestw表⽰当前最优载重量//搜索⼦集空间树while(true){if(Ew+w[i]<=c) //检查左⼉⼦EnQueue(Q,Ew+w[i],bestw,i,n); //将左⼉⼦添加到队列//将右⼉⼦添加到队列即表⽰不将当前货物装载在第⼀艘船EnQueue(Q,Ew,bestw,i,n);Q.Delete(Ew); //取下⼀个节点为扩展节点并将重量保存在Ewif(Ew==-1) //检查是否到了同层结束{if(Q.IsEmpty()) return bestw; //遍历完毕，返回最优值Q.Add(-1); //添加分层标志Q.Delete(Ew); //删除分层标志，进⼊下⼀层i++;}}}算法MaxLoading的计算时间和空间复杂度为O(2^n).上述算法可以改进，设r为剩余集装箱的重量，当Ew+r<=bestw的时候，可以将右⼦树剪去。

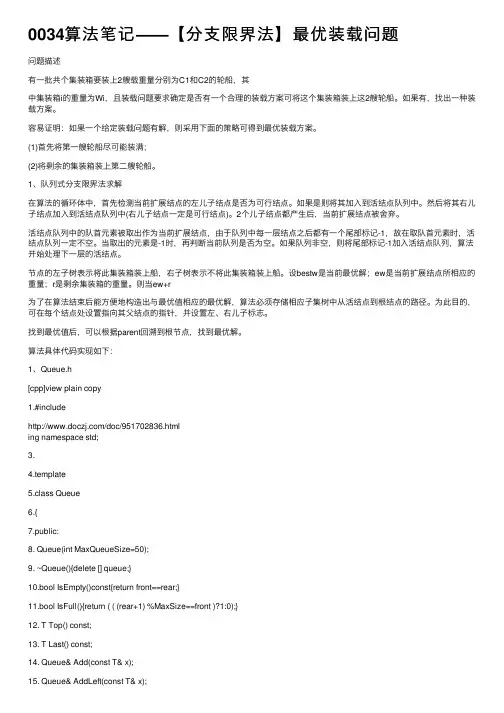

0034算法笔记——【分⽀限界法】最优装载问题问题描述有⼀批共个集装箱要装上2艘载重量分别为C1和C2的轮船，其中集装箱i的重量为Wi，且装载问题要求确定是否有⼀个合理的装载⽅案可将这个集装箱装上这2艘轮船。

如果有，找出⼀种装载⽅案。

容易证明：如果⼀个给定装载问题有解，则采⽤下⾯的策略可得到最优装载⽅案。

(1)⾸先将第⼀艘轮船尽可能装满；(2)将剩余的集装箱装上第⼆艘轮船。

1、队列式分⽀限界法求解在算法的循环体中，⾸先检测当前扩展结点的左⼉⼦结点是否为可⾏结点。

如果是则将其加⼊到活结点队列中。

然后将其右⼉⼦结点加⼊到活结点队列中(右⼉⼦结点⼀定是可⾏结点)。

2个⼉⼦结点都产⽣后，当前扩展结点被舍弃。

活结点队列中的队⾸元素被取出作为当前扩展结点，由于队列中每⼀层结点之后都有⼀个尾部标记-1，故在取队⾸元素时，活结点队列⼀定不空。

当取出的元素是-1时，再判断当前队列是否为空。

如果队列⾮空，则将尾部标记-1加⼊活结点队列，算法开始处理下⼀层的活结点。

节点的左⼦树表⽰将此集装箱装上船，右⼦树表⽰不将此集装箱装上船。

设bestw是当前最优解；ew是当前扩展结点所相应的重量；r是剩余集装箱的重量。

则当ew+r为了在算法结束后能⽅便地构造出与最优值相应的最优解，算法必须存储相应⼦集树中从活结点到根结点的路径。

为此⽬的，可在每个结点处设置指向其⽗结点的指针，并设置左、右⼉⼦标志。

找到最优值后，可以根据parent回溯到根节点，找到最优解。

算法具体代码实现如下：1、Queue.h[cpp]view plain copy1.#include/doc/951702836.htmling namespace std;3.4.template5.class Queue6.{7.public:8. Queue(int MaxQueueSize=50);9. ~Queue(){delete [] queue;}10.bool IsEmpty()const{return front==rear;}11.bool IsFull(){return ( ( (rear+1) %MaxSize==front )?1:0);}12. T Top() const;13. T Last() const;14. Queue& Add(const T& x);15. Queue& AddLeft(const T& x);16. Queue& Delete(T &x);17.void Output(ostream& out)const;18.int Length(){return (rear-front);}19.private:20.int front;21.int rear;22.int MaxSize;23. T *queue;24.};25.26.template27.Queue::Queue(int MaxQueueSize)28.{29. MaxSize=MaxQueueSize+1;30. queue=new T[MaxSize];31. front=rear=0;32.}33.34.template35.T Queue::Top()const36.{37.if(IsEmpty())38. {39. cout<<"queue:no element,no!"<40.return 0;41. }42.else return queue[(front+1) % MaxSize];43.}44.45.template46.T Queue ::Last()const47.{48.if(IsEmpty())49. {50. cout<<"queue:no element"<51.return 0;52. }53.else return queue[rear];54.}55.56.template57.Queue& Queue::Add(const T& x)58.{59.if(IsFull())cout<<"queue:no memory"<60.else61. {62. rear=(rear+1)% MaxSize;63. queue[rear]=x;64. }65.return *this;66.}67.68.template69.Queue& Queue::AddLeft(const T& x)70.{71.if(IsFull())cout<<"queue:no memory"<72.else73. {74. front=(front+MaxSize-1)% MaxSize;75. queue[(front+1)% MaxSize]=x;76. }77.return *this;78.}79.80.template81.Queue& Queue ::Delete(T & x)82.{83.if(IsEmpty())cout<<"queue:no element(delete)"<84.else85. {86. front=(front+1) % MaxSize;87. x=queue[front];88. }89.return *this;90.}91.92.93.template94.void Queue ::Output(ostream& out)const95.{96.for(int i=rear%MaxSize;i>=(front+1)%MaxSize;i--)97. out<98.}99.100.template101.ostream& operator << (ostream& out,const Queue& x) 102.{x.Output(out);return out;} 2、6d3-1.cpp[cpp]view plain copy1.//装载问题队列式分⽀限界法求解2.#include "stdafx.h"3.#include "Queue.h"4.#include/doc/951702836.htmling namespace std;6.7.const int N = 4;8.9.template10.class QNode11.{12.template13.friend void EnQueue(Queue*>&Q,Type wt,int i,int n,Type bestw,QNode*E,QNode *&bestE,int bestx[],bool ch);14.15.template16.friend Type MaxLoading(Type w[],Type c,int n,int bestx[]);17.18.private:19. QNode *parent; //指向⽗节点的指针20.bool LChild; //左⼉⼦标识21. Type weight; //节点所相应的载重量22.};23.24.template25.void EnQueue(Queue*>&Q,Type wt,int i,int n,Type bestw,QNode >*E,QNode *&bestE,int bestx[],bool ch);26.27.template28.Type MaxLoading(Type w[],Type c,int n,int bestx[]);29.30.int main()31.{32.float c = 70;33.float w[] = {0,20,10,26,15};//下标从1开始34.int x[N+1];35.float bestw;36.37. cout<<"轮船载重为："<38. cout<<"待装物品的重量分别为："<39.for(int i=1; i<=N; i++)40. {41. cout<42. }43. cout<44. bestw = MaxLoading(w,c,N,x);45.46. cout<<"分⽀限界选择结果为:"<47.for(int i=1; i<=4; i++)48. {49. cout<50. }51. cout<52. cout<<"最优装载重量为："<53.54.return 0;55.}56.57.//将活节点加⼊到活节点队列Q中58.template59.void EnQueue(Queue*>&Q,Type wt,int i,int n,Type bestw,QNode >*E,QNode *&bestE,int bestx[],bool ch)60.{61.if(i == n)//可⾏叶节点62. {63.if(wt == bestw)64. {65.//当前最优装载重量66. bestE = E;67. bestx[n] = ch;68. }69.return;70. }71.//⾮叶节点72. QNode *b;73. b = new QNode;74. b->weight = wt;75. b->parent = E;76. b->LChild = ch;77. Q.Add(b);78.}79.80.template81.Type MaxLoading(Type w[],Type c,int n,int bestx[])82.{//队列式分⽀限界法，返回最优装载重量，bestx返回最优解83.//初始化84. Queue*> Q; //活节点队列85. Q.Add(0); //同层节点尾部标识86.int i = 1; //当前扩展节点所处的层87. Type Ew = 0, //扩展节点所相应的载重量88. bestw = 0, //当前最优装载重量89. r = 0; //剩余集装箱重量90.91.for(int j=2; j<=n; j++)92. {93. r += w[j];94. }95.96. QNode *E = 0, //当前扩展节点97. *bestE; //当前最优扩展节点98.99.//搜索⼦集空间树100.while(true)101. {102.//检查左⼉⼦节点103. Type wt = Ew + w[i];104.if(wt <= c)//可⾏节点105. {106.if(wt>bestw)107. {108. bestw = wt;109. }110. EnQueue(Q,wt,i,n,bestw,E,bestE,bestx,true); 111. } 112.113.//检查右⼉⼦节点114.if(Ew+r>bestw)115. {116. EnQueue(Q,Ew,i,n,bestw,E,bestE,bestx,false); 117. } 118. Q.Delete(E);//取下⼀扩展节点119.120.if(!E)//同层节点尾部121. {122.if(Q.IsEmpty())123. {124.break;125. }126. Q.Add(0); //同层节点尾部标识127. Q.Delete(E); //取下⼀扩展节点128. i++; //进⼊下⼀层129. r-=w[i]; //剩余集装箱重量130. }131. Ew =E->weight; //新扩展节点所对应的载重量132. }133.134.//构造当前最优解135.for(int j=n-1; j>0; j--)136. {137. bestx[j] = bestE->LChild;138. bestE = bestE->parent;139. }140.return bestw;141.}程序运⾏结果如图：2、优先队列式分⽀限界法求解解装载问题的优先队列式分⽀限界法⽤最⼤优先队列存储活结点表。

分支限界法解01背包问题学院：网研院姓名：XXX 学号：2013XXXXXX 一、分支限界法原理分支限界法类似于回溯法，也是在问题的解空间上搜索问题解的算法。

一般情况下，分支限界法与回溯法的求解目标不同。

回溯法的求解目标是找出解空间中满足约束条件的所有解；而分支限界法的求解目标则是找出满足约束条件的一个解，或是在满足约束条件的解中找出使某一目标函数值达到极大或极小的解，即在某种意义下的最优解。

由于求解目标不同，导致分支限界法与回溯法对解空间的搜索方式也不相同。

回溯法以深度优先的方式搜索解空间，而分支限界法则以广度优先或以最小耗费优先的方式搜索解空间。

分支限界法的搜索策略是，在扩展结点处，先生成其所有的儿子结点(分支)，然后再从当前的活结点表中选择下一扩展结点。

为了有效地选择下一扩展结点，加速搜索的进程，在每一个活结点处，计算一个函数值(限界)，并根据函数值，从当前活结点表中选择一个最有利的结点作为扩展结点，使搜索朝着解空间上有最优解的分支推进，以便尽快地找出一个最优解。

常见的分支限界法有如下两种：队列式（FIFO）分支限界法：按照先进先出原则选取下一个节点为扩展节点。

活结点表是先进先出队列。

FIFO分支限界法搜索策略：◆一开始，根结点是唯一的活结点，根结点入队。

◆从活结点队中取出根结点后，作为当前扩展结点。

◆对当前扩展结点，先从左到右地产生它的所有儿子，用约束条件检查，把所有满足约束函数的儿子加入活结点队列中。

◆再从活结点表中取出队首结点（队中最先进来的结点）为当前扩展结点，重复上述过程，直到找到一个解或活结点队列为空为止。

LC（least cost）分支限界法（优先队列式分支限界法）：按照优先队列中规定的优先级选取优先级最高的节点成为当前扩展节点。

活结点表是优先权队列，LC分支限界法将选取具有最高优先级的活结点出队列，成为新的扩展节点。

优先队列式分支限界法搜索策略：◆对每一活结点计算一个优先级（某些信息的函数值）；◆根据这些优先级从当前活结点表中优先选择一个优先级最高（最有利）的结点作为扩展结点，使搜索朝着解空间树上有最优解的分支推进，以便尽快地找出一个最优解。

旅⾏售货员问题（分⽀限界法）⼀、实验内容运⽤分⽀限界法解决0-1背包问题（或者旅⾏售货员问题、或者装载问题、或者批处理作业调度）使⽤优先队列式分⽀限界法来求解旅⾏售货员问题⼆、所⽤算法基本思想及复杂度分析1.算法基本思想分⽀限界法常以⼴度优先或以最⼩耗费有限的⽅式搜索问题的解空间树。

问题的解空间树是表⽰问题解空间的⼀棵有序树，常见的有⼦集树和排列树。

在搜索问题的解空间树时，分⽀限界法和回溯法的主要区别在于它们对当前扩展节点所采⽤的扩展⽅式不同。

在分⽀限界法中，每⼀个活结点只有⼀次机会成为扩展节点。

活结点⼀旦成为扩展节点，就⼀次性产⽣其所有⼉⼦节点。

在这些⼉⼦节点中，导致不可⾏解或导致⾮最优解的⼉⼦节点被舍弃，其余⼉⼦节点被加⼊活结点表中。

此后，从活结点表中取下⼀节点为当前扩展节点。

并重复上述节点扩展过程。

这个过程移⾄持续到找到所需的解或活结点表为空为⽌。

从活结点表中选择下⼀扩展节点的不同⽅式导致不同的分⽀限界法。

最常见的有以下两种⽅式：（1）队列式分⽀限界法队列式分⽀限界法将活结点表组织成⼀个队列，并按队列的先进先出原则选取下⼀个节点为当前扩展节点。

（2）优先队列式分⽀限界法优先队列式的分⽀限界法将活结点表组织成⼀个优先队列，并按优先队列中规定的节点优先级选取优先级最⾼的下⼀个节点成为当前扩展节点。

2.问题分析及算法设计问题分析：（1）解旅⾏售货员问题的优先队列式分⽀限界法⽤优先队列存储活结点表。

（2）活结点m在优先队列中的优先级定义为：活结点m对应的⼦树费⽤下界lcost。

（3）lcost=cc+rcost，其中，cc为当前结点费⽤，rcost为当前顶点最⼩出边费⽤加上剩余所有顶点的最⼩出边费⽤和。

（4）优先队列中优先级最⼤的活结点成为下⼀个扩展结点。

（5）排列树中叶结点所相应的载重量与其优先级（下界值）相同，即：叶结点所相应的回路的费⽤(bestc)等于⼦树费⽤下界lcost的值。

算法设计：（1）要找最⼩费⽤旅⾏售货员回路，选⽤最⼩堆表⽰活结点优先队列。
