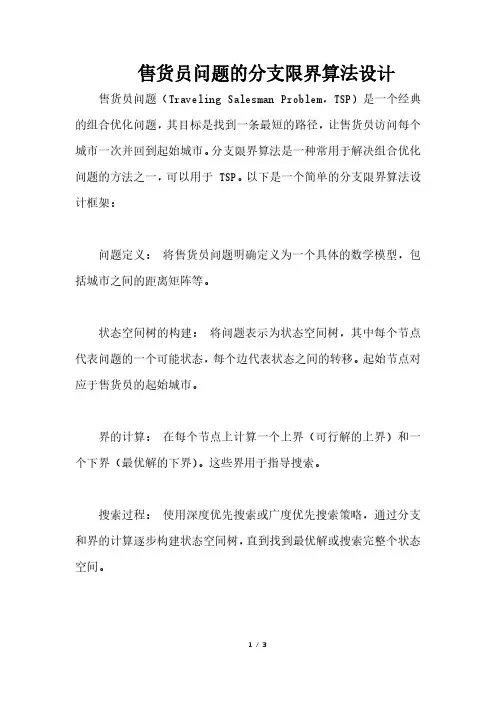

售货员问题的分支限界算法设计售货员问题（Traveling Salesman Problem，TSP）是一个经典的组合优化问题，其目标是找到一条最短的路径，让售货员访问每个城市一次并回到起始城市。
分支限界算法是一种常用于解决组合优化问题的方法之一，可以用于 TSP。
以下是一个简单的分支限界算法设计框架：问题定义：将售货员问题明确定义为一个具体的数学模型，包括城市之间的距离矩阵等。
状态空间树的构建：将问题表示为状态空间树，其中每个节点代表问题的一个可能状态，每个边代表状态之间的转移。
起始节点对应于售货员的起始城市。
界的计算：在每个节点上计算一个上界（可行解的上界）和一个下界（最优解的下界）。
这些界用于指导搜索。
搜索过程：使用深度优先搜索或广度优先搜索策略，通过分支和界的计算逐步构建状态空间树，直到找到最优解或搜索完整个状态空间。
分支操作：在每个节点上，生成所有可能的分支（城市的排列顺序），并计算每个分支的成本。
剪枝操作：对于某些分支，如果它们的成本已经超过已知的最优解，可以剪枝，减少搜索空间。
更新最优解：在搜索过程中，不断更新已知的最优解。
终止条件：当搜索到达树的叶子节点时，或者当已知的最优解不再被更新时，算法终止。
下面是一个简单的伪代码示例，演示了 TSP 的分支限界算法：function traveling_salesman(node, cost):if is_leaf(node):update_best_solution(cost)else:for each branch in generate_branches(node):if cost_of(branch) < current_best_solution_cost:traveling_salesman(branch, cost + cost_of(branch))在这个伪代码中，generate_branches 生成当前节点的所有可能分支，is_leaf 判断节点是否是叶子节点，cost_of(branch) 计算分支的成本。
算法分析与设计实验报告第七次实验姓名学号班级时间12.26上午地点工训楼309实验名称分支限界法实验(单源最短路径)实验目的1.掌握并运用分支限界法的基本思想2.运用分支限界法实现单源最短路径问题实验原理问题描述：在下图所给的有向图G中，每一边都有一个非负边权。
要求图G的从源顶点s 到目标顶点t之间的最短路径。
基本思想：下图是用优先队列式分支限界法解有向图G的单源最短路径问题产生的解空间树。
其中，每一个结点旁边的数字表示该结点所对应的当前路长。
为了加速搜索的进程，应采用有效地方式选择活结点进行扩展。
按照优先队列中规定的优先级选取优先级最高的结点成为当前扩展结点。
catch (int){break;}if(H.currentsize==0) //优先队列空{break;}}}上述有向图的结果：测试结果附录：完整代码（分支限界法）Shorest_path.cpp//单源最短路径问题分支限界法求解#include<iostream>#include<time.h>#include<iomanip>#include"MinHeap2.h"using namespace std;template<class Type>class Graph //定义图类{friend int main();public:void shortest_path(int); private:int n, //图的顶点数*prev; //前驱顶点数组Type **c, //图的邻接矩阵*dist; //最短距离数组};template<class Type>class MinHeapNode //最小堆中的元素类型为MinHeapNode{friend Graph<Type>;public:operator int() const{return length;}private:int i; //顶点编号Type length; //当前路长};//单源最短路径问题的优先队列式分支限界法template<class Type>void Graph<Type>::shortest_path(int v){MinHeap<MinHeapNode<Type>> H(1000);//定义最小堆的容量为1000//定义源为初始扩展结点MinHeapNode<Type> E;//初始化源结点E.i=v;E.length=0;dist[v]=0;while(true)//搜索问题的解空间{for(int j=1;j<=n;j++)if((c[E.i][j]!=0)&&(E.length+c[E.i][j]<dist[j])){//顶点i到顶点j可达，且满足控制约束//顶点i和j之间有边，且此路径小于原先从源点i到j的路径长度dist[j]=E.length+c[E.i][j];//更新dist数组prev[j]=E.i;//加入活结点优先队列MinHeapNode<Type> N;N.i=j;N.length=dist[j];H.Insert(N);//插入到最小堆中}try{H.DeleteMin(E); // 取下一扩展结点}catch (int){break;}if(H.currentsize==0)//优先队列空{break;}}}int main(){int n=11;int prev[12]={0,0,0,0,0,0,0,0,0,0,0,0};//初始化前驱顶点数组intdist[12]={1000,1000,1000,1000,1000,1000,1000,1000,1000,1000,1000,1000 };//初始化最短距离数组cout<<"单源图的邻接矩阵如下："<<endl;int **c=new int*[n+1];for(int i=1;i<=n;i++) //输入图的邻接矩阵{c[i]=new int[n+1];for(int j=1;j<=n;j++){cin>>c[i][j];}}int v=1; //源结点为1Graph<int> G;G.n=n;G.c=c;G.dist=dist;G.prev=prev;clock_t start,end,over; //计算程序运行时间的算法start=clock();end=clock();over=end-start;start=clock();G.shortest_path(v);//调用图的最短路径查找算法//输出从源结点到目的结点的最短路径cout<<"从S到T的最短路长是："<<dist[11]<<endl;for(int i=2;i<=n;i++)//输出每个结点的前驱结点{cout<<"prev("<<i<<")="<<prev[i]<<" "<<endl;}for(int i=2;i<=n;i++) //输出从源结点到其他结点的最短路径长度{cout<<"从1到"<<i<<"的最短路长是："<<dist[i]<<endl;}for(int i=1;i<=n;i++) //删除动态分配时的内存{delete[] c[i];}delete[] c;c=0;end=clock();printf("The time is %6.3f",(double)(end-start-over)/CLK_TCK); //显示运行时间cout<<endl;system("pause");return 0;}MinHeap.h#include<iostream>template<class Type>class Graph;template<class T>class MinHeap //最小堆类{template<class Type>friend class Graph;public:MinHeap(int maxheapsize=10); //构造函数，堆的大小是10~MinHeap(){delete[] heap;} //最小堆的析构函数int Size() const{return currentsize;} //Size()返回最小堆的个数T Max(){if(currentsize) return heap[1];} //第一个元素出堆MinHeap<T>& Insert(const T& x); //最小堆的插入函数MinHeap<T>& DeleteMin(T& x); //最小堆的删除函数void Initialize(T x[],int size,int ArraySize); //堆的初始化void Deactivate();void output(T a[],int n);private:int currentsize,maxsize;T *heap;};template<class T>void MinHeap<T>::output(T a[],int n) //输出函数，输出a[]数组的元素{for(int i=1;i<=n;i++)cout<<a[i]<<" ";cout<<endl;}template<class T>MinHeap<T>::MinHeap(int maxheapsize){maxsize=maxheapsize;heap=new T[maxsize+1]; //创建堆currentsize=0;}template<class T>MinHeap<T>& MinHeap<T>::Insert(const T& x){if(currentsize==maxsize) //如果堆中的元素已经等于堆的最大大小return *this; //那么不能在加入元素进入堆中int i= ++currentsize;while(i!=1 && x<heap[i/2]){heap[i]=heap[i/2];i/=2;}heap[i]=x;return *this;}template<class T>MinHeap<T>& MinHeap<T>::DeleteMin(T& x) //删除堆顶元素{if(currentsize==0){cout<<"Empty heap!"<<endl;return *this;}x=heap[1];T y=heap[currentsize--];int i=1,ci=2;while(ci<=currentsize){if(ci<currentsize && heap[ci]>heap[ci+1])ci++;if(y<=heap[ci])break;heap[i]=heap[ci];i=ci;ci*=2;}heap[i]=y;return *this;}template<class T>void MinHeap<T>::Initialize(T x[],int size,int ArraySize) //堆的初始化{delete[] heap;heap=x;currentsize=size;maxsize=ArraySize;for(int i=currentsize/2;i>=1;i--){T y=heap[i];int c=2*i;while(c<=currentsize){if(c<currentsize && heap[c]>heap[c+1])c++;if(y<=heap[c])break;heap[c/2]=heap[c];c*=2;}heap[c/2]=y;}}template<class T>void MinHeap<T>::Deactivate(){heap=0; }。

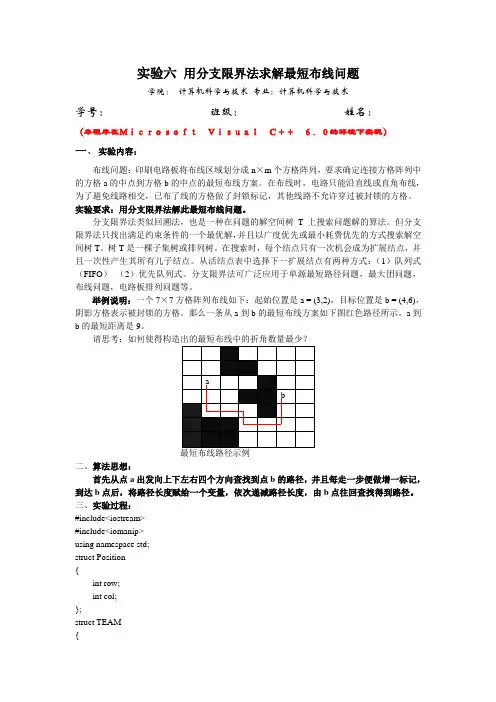

布线问题：如图1所示，印刷电路板将布线区域划分成n*m个方格。
精确的电路布线问题要求确定连接方格a的中点到b的中点的最短布线方案。
在布线时，电路只能沿直线或直角布线，如图1所示。
为了避免线路相交，已经布线的方格做了封锁标记（如图1中阴影部分），其他线路不允许穿过被封锁的方格。
3 问题的算法选择题目的要求是找到最短的布线方案，从图1的情况看，可以用贪婪算法解决问题，也就是从a开始朝着b的方向垂直布线即可。
实际上，再看一下图2，就知道贪婪算法策略是行不通的。
因为已布线的放个没有规律的所以直观上说只能用搜索方法去找问题的解。
根据布线方法的要求，除边界或已布线处，每个E-结点分支扩充的方向有4个：上、下、左、右，也就是说，一个E-结点扩充后最多产生4个活结点。
以图2的情况为例，图的搜索过程如图3所示。
搜索以a为第一个E-结点，以后不断扩充新的活结点，直到b结束（当然反之也可以）。
反过来从b到a，按序号8-7-6-5-4-3-2-1就可以找到最短的布线方案。
从图3中也可以发现最短的布线方案是不唯一的。
且由此可以看出，此问题适合用分支限界搜索。
#include <stdio.h>#include <stdlib.h>typedef struct Position{int row;int col;}Position;typedef struct team{int x;int y;struct team *next;}team,*TEAM;Position start,end,path[100];TEAM team_l=NULL;int a[100][100];int m,n,path_len;void output(){int i,j;printf("\n|-------------------布线区域图-------------------|\n");for(i=0;i<m+2;i++){for(j=0;j<n+2;j++){printf("%5d",a[i][j]);}printf("\n");}printf("|------------------------------------------------|\n");return;}void input_data(){char yes;int x,y;printf("创建布线区域...\n\n");printf("请输入区域大小(行列的个数): ");scanf("%d,%d",&m,&n);printf("请输入开始点坐标(x,y): ");scanf("%d,%d",&start.row,&start.col);printf("请输入结束点坐标(x,y): ");scanf("%d,%d",&end.row,&end.col);printf("区域内是否有被占用点? (y/n) ");fflush(stdin);scanf("%c",&yes);fflush(stdin);while(yes=='y'){printf("请输入占用点的坐标(x,y): ");scanf("%d,%d",&x,&y);fflush(stdin);if(x<0 || x>m+1 || y<0 || y>n+1 || (x==start.row && y==start.col) || (x==end.row && y==end.col)){printf("输入错误,请重新输入\n");continue;}else{a[x][y]=-1;}printf("是否还有被占用点? (y/n) ");scanf("%c",&yes);fflush(stdin);}for(x=0;x<m+2;x++){a[0][x]=-1;a[m+1][x]=-1;}for(x=0;x<n+2;x++){a[x][0]=-1;a[x][n+1]=-1;}return;}void inq(Position p){TEAM t,q;q=team_l;t=(TEAM)malloc(sizeof(TEAM));t->x=p.row;t->y=p.col;t->next=NULL;if(team_l==NULL){team_l=t;return ;}while(q->next!=NULL){q=q->next;}q->next=t;return;}Position outq(){Position out;out.row=team_l->x;out.col=team_l->y;team_l=team_l->next;return out;}void find_path(){Position offset[4];Position here={start.row,start.col};Position nbr={0,0};int num_of_nbrs=4;int i,j;offset[0].row=0;offset[0].col=1; //右offset[1].row=1;offset[1].col=0; //下offset[2].row=0;offset[2].col=-1;//左offset[3].row=-1;offset[3].col=0;//上printf("\n开始搜索路径...\n");if((start.row == end.row)&&(start.col == end.col)){ path_len = 0;return;}while(1){for(i=0;i<num_of_nbrs;i++){nbr.row=here.row+offset[i].row;nbr.col=here.col+offset[i].col;if(a[nbr.row][nbr.col]==0){a[nbr.row][nbr.col]=a[here.row][here.col] + 1;if((nbr.row == end.row) && (nbr.col == end.col)) break;inq(nbr); //nbr入队}}//是否到达目标位置finishif((nbr.row == end.row) && (nbr.col == end.col)) break;//或节点队列是否为空if(team_l==NULL){printf("\n没有结果\n");return ;}here=outq();}path_len=a[end.row][end.col];here=end;for(j=path_len-1;j>=0;j--){path[j] = here;for(i = 0;i < num_of_nbrs;i++){nbr.row = here.row + offset[i].row;nbr.col = here.col + offset[i].col;if(a[nbr.row][nbr.col] == j) //+ 2)break;}here=nbr;}return;}void out_path(){int i;printf("\n路径为:\n");printf("(%d,%d) ",start.row,start.col);for(i=0;i<path_len;i++){printf("(%d,%d) ",path[i].row,path[i].col);}printf("\n");return;}void main(){input_data();output();find_path();out_path();output(); }。
